РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ WX156.1 WORX

1. БЫСТРОЗАЖИМНОЙ ПАТРОН
2. КОЛЬЦО РЕГУЛИРОВКИ КРУТЯЩЕГО МОМЕНТА
3. ПЕРЕКЛЮЧАТЕЛЬ СКОРОСТЕЙ
4. ВРАЩЕНИЕ В ПРЯМОМ И ОБРАТНОМ НАПРАВЛЕНИИ
5. МЯГКАЯ НАКЛАДКА НА РУКОЯТКЕ
6. ФИКСАТОР АККУМУЛЯТОРНОЙ БАТАРЕИ
7. АККУМУЛЯТОРНАЯ БАТАРЕЯ*
8. ПОДСВЕТКА
9. ВЫКЛЮЧАТЕЛЬ С ФУНКЦИЕЙ ТОРМОЗА

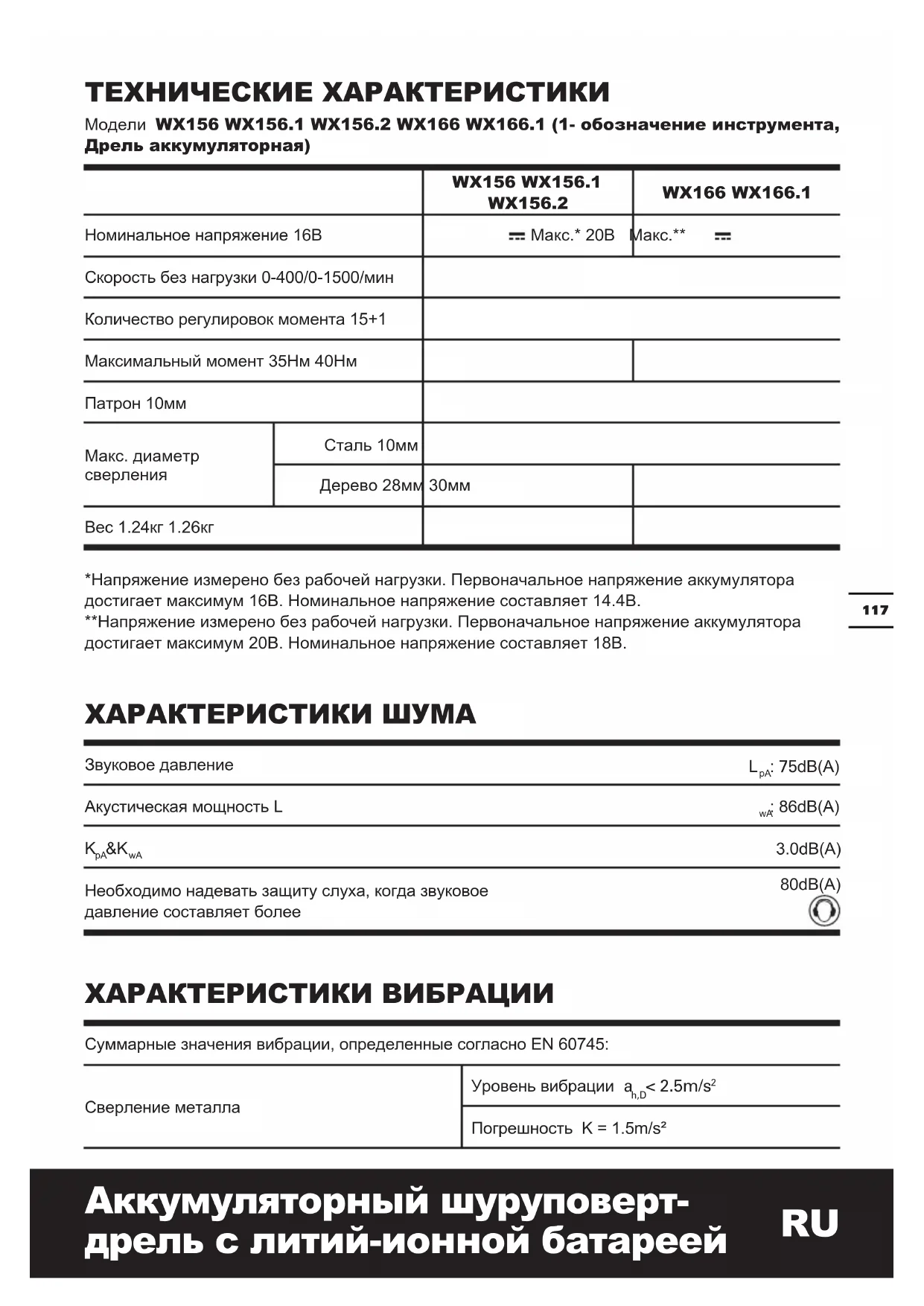

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Модели WX156 WX156.1 WX156.2 WX166 WX166.1 (1- обозначение инструмента, Дрель аккумуляторная)

		WX156 WX156.1WX156.2	WX166 WX166.1
Номинальное напряжение 16В		== Макс.* 20В	Макс.** ==
Скорость без нагрузки 0-400/0-1500/мин
Количество регулировок момента 15+1
Максимальный момент 35Нм 40Нм
Патрон 10мм
Макс. диаметр сверления	Сталь 10мм
	Дерево 28мм	30мм
Вес 1.24кг 1.26кг

*Напряжение измерено без рабочей нагрузки. Первоначальное напряжение аккумулятора достигает максимум 16В. Номинальное напряжение составляет 14.4В.
**Напряжение измерено без рабочей нагрузки. Первоначальное напряжение аккумулятора достигает максимум 20В. Номинальное напряжение составляет 18В.

ХАРАКТЕРИСТИКИ ШУМА

Звуковое давление	L_pA : 75dB(A)
Акустическая мощность L	_wA : 86dB(A)
K_pA & K_wA	3.0dB(A)
Необходимо надевать защиту слуха, когда звуковоедавление составляет более	80dB(A)[IMAGE]

ХАРАКТЕРИСТИКИ ВИБРАЦИИ

Суммарные значения вибрации, определенные согласно EN 60745:

Сверление металла	Уровень вибрации a_h,D < 2.5m/s^2
	Погрешность K = 1.5m/s^2
Заворачивание шурупов	Уровень вибрации a_h < 2.5m/s^2
	Погрешность K = 1.5m/s^2

ВНИМАНИЕ: Вибрация, производимая при работе механизированного инструмента, может отличаться от заявленных значений в зависимости от способов использования устройства. Ниже перечислены некоторые условия, от которых зависит интенсивность вибрации:

Способ использования инструмента и свойства обрабатываемого материала,

Использование правильной принадлежности, ее острота и хорошее состояние,

Сила удержания рукояток и наличие противовибрационных средств,

Используемые рабочие инструменты, соответствие применения инструментов их назначению и данной инструкции.

При неправильном обращении данное устройство может стать причиной синдрома дрожания рук.

ВНИМАНИЕ: Для точной оценки воздействия вибрации во время эксплуатации

необходимо также учитывать все этапы рабочего процесса, включая время, когда

устройство выключено или включено, но бездействует. Эти перерывы значительно снижают общее влияние вибрации в ходе всего рабочего цикла.

Следующие рекомендации помогут снизить опасность воздействия вибрации при работе.

ВСЕГДА пользуйтесь только острыми резцами, сверлами и лезвиями.

Проводите техобслуживание в соответствии с указаниями, тщательно смазывайте устройство в соответствующих местах.

Если устройство используется регулярно, приобретите противовибрационные средства.

Избегайте применения устройства при температурах ниже 10°C.

Распределите задачи так, чтобы работы, сопровождающиеся высоким уровнем вибрации, проводились через большие промежутки времени.

ПРИНАДЛЕЖНОСТИ

Номер модели WX156 WX166 WX156.1 WX166.1 WX156.2
Li-Ion аккумулятор 1 1 2 2
Зарядное Устройство 1 1 1 1
Двухсторонние отверточные насадки	1 1 1 /
158 Принадлежности /// 1

Рекомендуется приобретать все принадлежности в том же магазине, где был приобретен инструмент. Используйте качественные принадлежности известной торговой марки. Выбирайте тип принадлежности в зависимости от вида работ, которые вы намереваетесь выполнять. Смотрите более подробную информацию на упаковке принадлежности. Помощь и консультацию можно также получить у продавца.

ПРАВИЛА ТЕХНИКИ БЕЗОПАСНОСТИ В ОТНОШЕНИИ ДРЕЛИ

1. Используйте вспомогательные рукоятки, если они входят в комплект поставки. Потеря контроля может привести к травме.

2. При выполнении работ, при которых режущая насадка может задеть скрытую электропроводку, держите электроинструмент за изолированные поверхности. В случае контакта с проводом под напряжением металлические части электроинструмента также могут отказаться под напряжением, что может привести к поражению пользователя электрическим током.

ПРАВИЛА ТЕХНИКИ БЕЗОПАСНОСТИ ДЛЯ АККУМУЛЯТОРНОЙ БАТАРЕИ

а) Не допускается разбирать, вскрывать, измельчать элементы питания и аккумуляторную батарею.
b) Не допускается накоротко замыкать элементы питания или аккумулятор. Не допускается беспорядочно хранить элементы питания или аккумулятор в коробке или ящике, где они могут замкнуть друг друга или могут быть замкнуты другими металлическими предметами.
с) Не допускается подвергать аккумуляторную батарею воздействию высоких температур или пламени. Избегайте хранения аккумуляторной батареи в местах, подверженных воздействию прямого солнечного света
d) Не допускается подвергать аккумуляторную батарею механическим ударам
e) В случае протечки аккумуляторной батареи, не допускайте контакта электролита с кожей или глазами. В случае такого контакта необходимо

промышлены пораженный участок обильным количеством воды и обратиться за медицинской помощью.

f) В случае проглатывания элемента питания или аккумулятора необходимо незамедлительно обратиться за медицинской помощью.
g) Аккумуляторную батарею необходимо содержать в чистоте и сухости.
h) В случае загрязнения контактов аккумуляторной батареи их необходимо протереть чистой сухой тканью.
i) Аккумуляторную батарею необходимо заряжать перед использованием. Всегда следуйте данной инструкции и используйте правильный порядок зарядки.
j) Не допускается оставлять аккумулятор на зарядном устройстве, если он не используется.
k) После продолжительного хранения может потребоваться несколько раз зарядить и разрядить аккумуляторную батарею для достижения максимальной эффективности ее работы.
I) Аккумуляторная батарея работает наиболее эффективно при нормальной комнатной температуре (20°C ±5°C).
m) При утилизации аккумуляторных батарей держите их отдельно от других электромеханических систем.
п) Используйте только зарядные устройства, указанные POSITEC. Зарядное устройство, которое подходит для одной аккумуляторной батареи, может стать причиной пожара при использовании с другой аккумуляторной батареей.
о) Если аккумуляторная батарея не используется, держите ее подальше от металлических предметов, таких как зажимы, монеты, гвозди, винты и прочие металлические предметы небольшого размера, которые могут соединить клеммы друг с другом. Короткое замыкание клемм батареи может стать причиной ожогов или пожара.
р) При неправильном обращении может произойти выброс электролита из аккумуляторной батареи. Избегайте контакта с ним. В случае контакта с электролитом, промойте пострадавший

участок водой. При попадании в глаза немедленно обратитесь к врачу. Электролит из аккумуляторной батареи может вызвать раздражение и ожоги.

q) Очистите контакты аккумуляторной батареи и оборудование до ее установки.
r) Утилизируйте отработанную аккумуляторную батарею должным образом.
s) Не допускается использовать какие-либо зарядные устройства, за исключением специально предназначенных для данного оборудования.
t) Не допускается использовать какие-либо аккумуляторные батареи, не предназначенные для использования с данным оборудованием.
и) Храните аккумуляторную батарею в местах, недоступных для детей.
v) После продолжительного хранения может потребоваться несколько раз зарядить и разрядить аккумуляторную батарею для достижения максимальной эффективности ее работы.
w) Следует сохранить оригинальную документацию на изделие для будущего использования.
x) По возможности извлекайте аккумуляторную батарею из изделия, если она не используется.
у) Утилизируйте аккумуляторную батарею должным образом.

УСЛОВНЫЕ ОБОЗНАЧЕНИЯ

Для снижения риска травмы пользователь должен прочитать руководство по эксплуатации

Предупреждение

Наденьте защиту слуха

Наденьте защитные очки

Наденьте респиратор

Использовать только в помещении

Не подвергать воздействию дождя или воды

Не поджигать

Не выбрасывайте аккумуляторы. Возвратите использованные аккумуляторы на местный пункт сбора или утилизации.

ИНСТРУКЦИИ ПО ЭКСПЛУАТАЦИИ

ВНИМАНИЕ: Перед использованием

инструмента, внимательно прочитайте руководство по эксплуатации.

ПРИМЕНЕНИЕ ПО НАЗНАЧЕНИЮ

Настоящий электроинструмент предназначен для ввинчивания и вывинчивания шурупов, а также для сверления отверстий в древесине, металле и пластике.

ПЕРЕД ЭКСПЛУАТАЦИЕЙ А) ЗАРЯДКА АККУМУЛЯТОРНОЙ БАТАРЕИ

Зарядное устройство, входящее в комплект поставки, соответствует литиево-ионной аккумуляторной батарее, установленной в приборе. Не используйте другие зарядные устройства.

Литиево-ионная аккумуляторная батарея защищена от глубокой разрядки. При полной разрядке батареи прибор выключается посредством защитной цепи. Патрон инструмента перестанет вращаться.

В условиях повышенной температуры и после длительного использования блок батарей может перегреться и не заряжаться.

Дайте аккумуляторной батарее остыть перед зарядкой.

При первой зарядке аккумуляторной батареи или после длительного хранения, Однако после нескольких циклов зарядки и разрядки аккумуляторная батарея полностью зарядится.

В) ИЗВЛЕЧЕНИЕ БЛОКА БАТАРЕЙ (Рис. А1)

Нажмите на фиксатор аккумуляторной батареи и извлеките ее из дрели.

С) УСТАНОВКА БЛОКА БАТАРЕЙ (Рис. А2)

Вставьте заряженную аккумуляторную батарею в дрель. Для фиксации батареи достаточно легкого нажатия.

ЭКСПЛУАТАЦИЯ

1. ВЫКЛЮЧАТЕЛЬ С ФУНКЦИЕЙ ТОРМОЗА (Рис. В)

Для пуска инструмента нажмите, а для остановки отпустите выключатель. Выключатель оснащен функцией тормоза, которая немедленно останавливает патрон, когда вы быстро отпускаете выключатель. Также существует переключатель регулируемой скорости, который обеспечивает большую скорость и скручивающий момент с повышенным усилием спуска. Скорость регулируется количеством спусков курка переключателя.

ВНИМАНИЕ: Не работайте длительное время на малой скорости, это может привести к перегреву инструмента.

2. БЛОКИРОВКА ВЫКЛЮЧАТЕЛЯ

Выключатель можно заблокировать в выключенном положении. Это позволяет исключить вероятность случайного включения, когда инструмент не используется. Для блокировки выключателя установите переключатель направления вращения в среднее положение.

Для сверления и ввертывание винтов используйте вращение вперед, обозначенное “◀◀” (рычаг повернут влево). Используйте только обратное вращение, обозначенное “▶◀(рычаг повернут вправо) для удаления винтов или освобождения застрявшей головки сверла.

ВНИМАНИЕ: Никогда не изменяйте направление вращения при вращающемся патроне, дождитесь его полной остановки!

4. ДВУХСКОРОСТНАЯ КОРОБКА ПЕРЕДАЧ (Рис. D)

Инструмент оснащен двухскоростной коробкой передач. Переключение скоростей производится с помощью ползункового переключателя, расположенного в верхней части инструмента. При использовании

инструмента в диапазоне малых скоростей (1) дрель имеет большие мощность и крутящий момент. При использовании дрели в диапазоне высоких скоростей (2) мощность и крутящий момент уменьшаются.

I -я скорость

Низкоскоростной режим: для завинчивания винтов и работы со сверлами большого диаметра.

II -я скорость

Высокоскоростной режим: для работы со сверлами малого диаметра.

ВНИМАНИЕ: Для

предотвращения поломки

коробки передач всегда следует дождаться полной остановки патрона перед сменой направления вращения или переключением передачи.

5. БЫСТРОЗАЖИМНОЙ ПАТРОН (Рис. Е)

Заблокируйте шпиндель, установив переключатель направления движения в среднее положение. Для открытия кулачков патрона проверните его переднюю часть против часовой стрелки. Вставьте сверло между кулачками патрона и проверните переднюю часть патрона в обратном направлении. Убедитесь, что сверло находится в центре кулачков патрона. Затем затяните с усилием переднюю часть патрона по часовой стрелке. Теперь сверло надежно зажато в патроне.

6. РЕГУЛИРОВКА КРУТЯЩЕГО МОМЕНТА (Рис. F)

(Сила заворачивания шурупов вашей дрели- шуруповерта)

Крутящий момент регулируется поворотом кольца регулировки крутящего момента.

Крутящий момент увеличивается при установке поворотного кольца на более высокое значение. Крутящий момент уменьшается при установке поворотного кольца на более низкое значение.

Следует установить такие настройки:

1 - 4 для	завинчивания небольших шурупов
5 - 9 для	завинчивания шурупов в мягкий материал
10 - 15 для	завинчивания шурупов в мягкий и твердый материал
	для мощного сверления

7. АВТОМАТИЧЕСКАЯ БЛОКИРОВКА ШПИНДЕЛЯ (Рис. G)

Автоматическая блокировка шпинделя позволяет использовать инструмент как обычную отвертку. Вы можете приложить мощное вращательное усилие для плотного заворачивания шурупа или ослабления сильно затянутого шурупа, а также продолжить работу при разряженном аккумуляторе. Для завинчивания вручную шпиндель автоматически блокируется при выключенном инструменте.

8. ПОДСВЕТКА

Для включения подсветки нажмите и удерживайте выключатель. Подсветка выключится, когда вы отпустите выключатель. Светодиодная подсветка освещает темные или закрытые области. Светодиод является также индикатором емкости батареи. При разряде батареи он начинает мигать.

9. СВЕРЛЕНИЕ

При засверливании твердой гладкой поверхности используйте кернер для наметки желаемого местонахождения отверстия. Это предотвратит соскальзывание сверла с центра отверстия в начальный момент. Крепко возьмите инструмент в руки и приставьте кончик сверла к намеченному с помощью кернера центру будущего отверстия. Нажмите выключатель для пуска инструмента. Введите сверло в обрабатываемую поверхность, прилагая умеренное давление, достаточное для засверливания материала. Не форсируйте и не прилагайте бокового усилия для углубления отверстия.

Для бетона и каменной кладки всегда следует использовать твердосплавные сверла. При сверлении металла следует использовать

только находящиеся в хорошем состоянии сверла из быстрорежущей инструментальной стали (HSS). Всегда используйте магнитный держатель при применении коротких отверток. При завертывании шурупов наносите немного жидкого мыла или аналогичного вещества на резьбу шурупа для облегчения завинчивания.

10. УТИЛИЗАЦИЯ ИЗРАСХОДОВАННОГО АККУМУЛЯТОРА

С целью защиты окружающей среды утилизация аккумулятора должна

Li-Ion

проводиться соответствующим образом.

Аккумулятор содержит литиевые батареи. Проконсультируйтесь в местном органе по утилизации отходов по поводу возможной переработки и/или утилизации аккумулятора. Разрядите аккумулятор полностью, работая дрелью, затем отсоедините аккумулятор от корпуса дрели и надежно изолируйте контакты аккумулятора для предотвращения короткого замыкания. Не пытайтесь разобрать аккумуляторную батарею или вытащить отдельные компоненты.

11. ЗАЩИТА ОТ ПЕРЕГРУЗКИ

При перегрузке двигатель останавливается. Немедленно снимите нагрузку с двигателя и дайте ему остыть в течение примерно 30 с на самой высокой скорости без нагрузки.

12. ТЕПЛОВАЯ ЗАЩИТА ОТ ПЕРЕГРУЗКИ

При использовании по назначению электроинструмент не может быть перегружен. При высокой нагрузке или превышении допустимой температуры аккумулятора в 75°C электронный управляющий выключатель выключает электроинструмент до тех пор, пока он не остынет до оптимального диапазона рабочей температуры.

Система защиты от разрядки защищает литий-ионный аккумулятор от глубокой разрядки. Защитная схема выключает электроинструмент при разряженном аккумуляторе, и рабочий инструмент останавливается.

ВОЗМОЖНЫЕ ПРОБЛЕМЫ

1. ПОЧЕМУ ДРЕЛЬ НЕ ЗАПУСКАЕТСЯ ПРИ НАЖАТИИ НА ВЫКЛЮЧАТЕЛЬ?

Переключатель направления вращения установлен в среднее положение и блокирует выключатель .Разблокируйте выключатель, установив необходимого направление вращения. Нажмите на включатель, и дрель начнет вращаться.

2. ШУРУПОВЕРТ ОСТАНАВЛИВАЕТСЯ ПРЕЖДЕ ЧЕМ ШУРУП ПОЛНОСТЬЮ ЗАВИНЧЕН. ПОЧЕМУ?

Проверьте положение кольца регулировки крутящего момента. Положение 1 соответствует самому низкому крутящему моменту, а положение 15 – самому высокому крутящему моменту. Положение предназначено для сверления. Установите кольцо регулировки крутящего момента на высшее положение для достижения наилучших результатов.

3. ПРИЧИНЫ, УМЕНЬШАЮЩИЕ ВРЕМЯ РАБОТЫ АККУМУЛЯТОРОВ

Проблемы зарядки, описанные выше, а также длительное неиспользование аккумулятора снижают время его работы. При длительном хранении рекомендуется проведение нескольких циклов зарядки и разрядки путем зарядки аккумулятора и работы с дрелью. При тяжелых условиях работы, например, при завинчивании больших шурупов в твердую древесину, энергия аккумулятора расходуется быстрее, чем при легких условиях работы. Не подзаряжайте аккумулятор при температурах ниже 0°C или выше 45°C, так как это ухудшает его эксплуатационные качества.

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Данный электроинструмент не требует дополнительной смазки или технического обслуживания.

В инструменте отсутствуют детали, подлежащие обслуживанию пользователем.

Никогда не используйте воду или химические чистящие средства для чистки электроинструмента. Протирайте его сухой тканью. Всегда храните электроинструмент в сухом месте. Содержите в чистоте вентиляционные отверстия двигателя. Очищайте от пыли все рабочие органы управления. Незначительное искрение, заметное сквозь вентиляционные отверстия, является нормальным и не наносит вред электроинструменту.

ЗАЩИТА ОКРУЖАЮЩЕЙ СРЕДЫ

Отходы электротехнической продукции не следует утилизировать с бытовыми отходами. Они должны быть

доставлены в местный центр утилизации для надлежащей переработки.

ДЕКЛАРАЦИЯ СООТВЕТСТВИЯ

Компания

POSITEC Germany GmbH

Заявляет, что изделие

Описание Аккумуляторная дрель/ шуруповерт с литий-ионной батареей WORX

WX166 WX166.1 (1- обозначение инструмента, Дрель аккумуляторная)

Назначение Сверление

Соответствует положениям Директив, директива о машинах и механизмах 2006/42/EC

директива по электромагнитной

совместимости 2004/108/EC

директива по ограничению использования

вредных веществ 2011/65/EU

И стандартам

EN 55014-1

EN 55014-2

EN 60745-1

EN 60745-2-1

EN 60745-2-2

имя Russell Nicholson

Адрес Positec Power Tools (Europe)

Менеджер по качеству POSITEC
