BRUKSANVISNING WX156.1 WORX

Den totale værdi for vibration (triax vektor sum) målt ifølge EN 60745:

Udfør indstillingen som følger:

Beskrivelse WORX Trådløs bore og skruemaskine med lithium-ion batteri

* Spenning målt uten belastning. Batterispenningen när maksimum 16V ved oppstart. Merkespenningen er 14.4V.

** Spenning målt uten belastning. Batterispenningen när maksimum 20V ved oppstart. Merkespenningen er 18V.

STÓYINFORMASJON

Belastning lydtrykk	L_pA : 75dB(A)
Belastning lydeffekt	L_wA : 86dB(A)
K_pA & K_wA	3.0dB(A)
Bruk hørselsvern når lydtrykket er over	80dB(A)

VIBRASJONSINFORMASJON

Totale vibrasjonsverdier satt i henhold til EN 60745:
Boring i metall	Vibrasjonutsendingsverdi a_h,D < 2.5m/s^2
	Usikkerhet K = 1.5m/s2

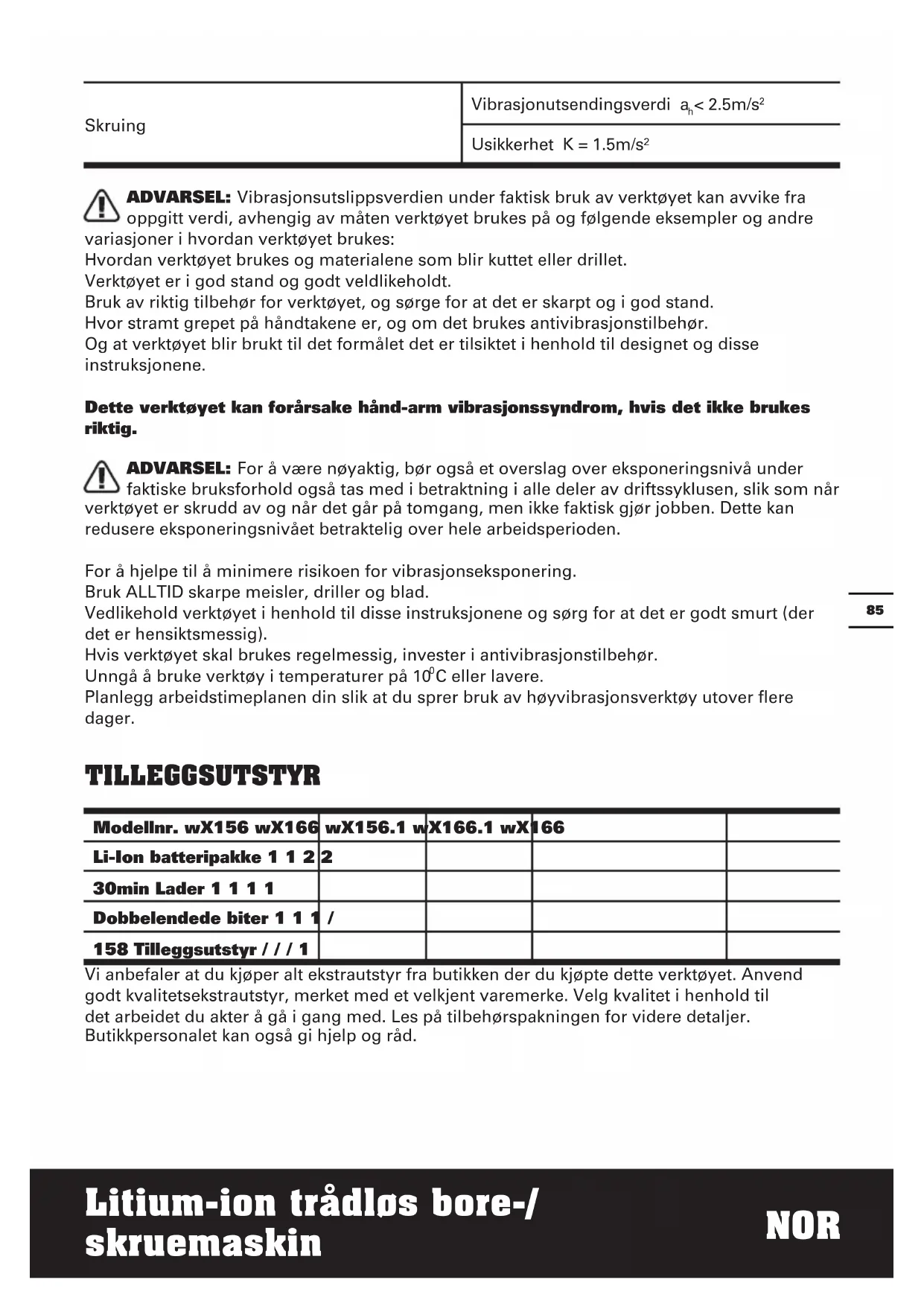

Skruing	Vibrasjonutsendingsverdi a_h < 2.5m/s^2
	Usikkerhet K = 1.5m/ s^2

ADVARSEL: Vibrasjonsutslippsverdien under faktisk bruk av verktøyet kan avvike fra oppgitt verdi, avhengig av måten verktøyet brukes på og følgende eksempler og andre variasjoner i hvordan verktøyet brukes:

Hvordan verktøyet brukes og materialene som blir kuttet eller drillet.

Bruk av riktig tilbehør for verktøyet, og sørge for at det er skarpt og i god stand.

Hvor stramt grepet på håndtakene er, og om det brukes antivibrasjonstilbehør.

Og at verktøyet blir brukt til det formålet det er tilsiktet i henhold til designet og disse instruksjonene.

Dette verktøyet kan forårsake hånd-arm vibrasjonssyndrom, hvis det ikke brukes riktig.

ADVARSEL: For å være nøyaktig, bør også et overslag over eksponeringsnivå under faktiske bruksforhold også tas med i betraktning i alle deler av driftssyklusen, slik som när

verktøyet er skrudd av og når det går på tomgang, men ikke faktisk gjør jobben. Dette kan redusere eksponeringsnivået betraktelig over hele arbeidsperioden.

For å hjelpe til å minimere risikoen for vibrasjonseksponering.

Bruk ALLTID skarpe meisler, driller og blad.

Vedlikehold verktøyet i henhold til disse instruksjonene og sørg for at det er godt smurt (der det er hensiktsmessig).

Hvis verktøyet skal brukes regelmessig, invester i antivibrasjonstilbehør.

Unngå å bruke verktøy i temperaturer på 10°C eller lavere.

Planlegg arbeidstimeplanen din slik at du sprer bruk av høyvibrasjonsverktøy utover flere dager.

TILLEGGSUTSTYR

Modellnr. wX156 wX166	wX156.1 w	X166.1 wX	166
Li-Ion batteripakke 1 1 2	2
30min Lader 1 1 1 1
Dobbelendede biter 1 1 1	/
158 Tilleggsutstyr / / / 1

Vi anbefaler at du kjøper alt ekstrautstyr fra butikken der du kjøpte dette verktøyet. Anvend godt kvalitetsekstrautstyr, merket med et velkjent varemerke. Velg kvalitet i henhold til det arbeidet du akter å gå i gang med. Les på tilbehørspakningen for videre detaljer. Butikkpersonalet kan også gi hjelp og råd.

EKSTRA SIKKERHETSREGLER FOR DIN BATTERIDREVNE DRILL

1. Bruk ekstrahåndtakene som leveres sammen med elektroverktøyet. Hvis du mister kontrollen, kan dette føre til skader.
2. Hold elektroverktøyet på de isolerte gripeflatene, hvis du utfører arbeid der innsatsverktøyet kan treffe på skjulte strømledninger eller verktøyets egne strømledning. Kontakt med en spenningsførende ledning kan også sette elektroverktøyets metalldeler under spenning og føre til elektriske støt.

SIKKERHETSANVISNINGER FOR BATTERIPAKKE

a) Ikke demonter, åpne eller riv opp sekundære celler eller batteripakker.
b) Ikke kortslutt en celle eller en batteripakke. Ikke oppbevar celler eller batteripakke løst i en boks eller skuff hvor de kan kortslutte hverandre eller bli kortsluttet av andre metallgjenstander.
c) Ikke utsett celler eller batteripakke for varme eller ild. Unngå oppbevaring i direkte sollys.
d) Ikke utsett celler eller batteripakke for mekanisk støt.
e) Hvis du opplever cellelekkasje, ikke la væsken komme i kontakt med huden eller øynene. Dersom kontakt har oppstått, vask området med rikelige mengder vann og oppsøk medisinsk hjelp.
f) Søk medisinsk hjelp umiddelbart hvis en celle eller batteripakke har blitt svelget.
g) Hold batteripakken ren og tørr.
h) Tørk batteripakkekontaktene med en ren, tørr klut hvis de blir skitne.
i) Batteripakken må lades før bruk. Bruk denne instruksjonen og korrekt ladeprosedyre.
j) Ikke ha batteripakken til ladning når den ikke er i bruk.
k) Etter en lang lagringsperiode kan det være nødvendig å lade og utlade batteripakken

flere ganger for å oppnå maksimal ytelse.

I) Batteripakken gir best ytelse när den oppbevares i normal romtemperatur (20 °C ± 5 °C).
m) Når du kaster en batteripakke, hold batterier fra forskjellige elektrokjemiske systemer adskilt fra hverandre.
n) Bruk kun batterilader spesifisert av POSITEC. En type lader som er egnet for en type batteripakke kan skape brannfare hvis den brukes med en annen type batterier.
o) Når batteripakken ikke er i bruk skal den holdes adskilt fra andre metallgjenstander som binders, mynter, nøkler, spiker, skruer eller andre små metallobjekter. Kortslutning av batteriet kan forårsake skader eller brann..
p) Ved uvøren behandling kan væske lekke fra batteripakken, ungå kontakt. Hvis kontakt oppstår ved et uhell, skyll med vann. Hvis væske kommer i kontakt med øynene, søk medisinsk hjelp. Væske som er lekket ut fra batteriet kan forårsake irritasjon eller forbrenninger.
q) Rengjør batterikontaktene og kontaktene i utstyret før batteriene settes inn.
r) Fjern utladete batterier umiddelbart.
s) Bruk ikke andre ladere enn de som er levert for bruk med utstyret.
t) Tikke bruk batteripakker som ikke er beregnet for bruk sammen med utstyret.
u) Hold batteripakken utenfor barns rekkevidde.
v) Etter en lang lagringsperiode kan det være nødvendig å lade og utlade batteripakken flere ganger for å få maksimal effekt.
w) Ta vare på den originale bruksanvisningen for fremtidig bruk
x) Ta ut batteriene fra utstyret når det ikke er i bruk
y) Kvitt deg med produktet på forsvarlig måte.

SYMBOLER

For å redusere risikoen for personskade, må brukeren lese instruksjonsveiledningen

Advarsel

Bruk hørselsvern

Bruk vernebriller

Bruk støvmaske

Bruk kun innendørs

Ikke utsett for regn eller vann

Ikke brenn

Ikke kast batterier, returner utbrukte batterier til din lokale avfallsstasjon eller gjenvinningsstasjon.

Li-Ion

BRUKSVEILEDNING

MERK: Les nøye gjennom instruksjonsboka før du bruker

verktøyet.

FORMÅLSMESSIG BRUK

Elektroverktøyet er beregnet til innskruing og løsning av skruer pluss til boring i tre, metall, og kunststoff.

INSTRUKSjONER FOR LADNING A) LADE BATTERI

Batteriladeren som leveres er tilpasset Li-lon batteriet i maskinen. Ikke bruk noen annen lader.

Li-lon batteriet er beskyttet mot dyp utladning. när batteriet er tomt, slås maskinen av ved hjelp av en beskyttelseskrets: verktøyholderen slutter å rotere.

I varme miljøer eller etter tung bruk kan batteripakken bli for varm til å kunne lades. Gi batteriet tid til å kjøle seg ned.

Dersom batteriet lades for første gang eller etter lang tids lagring, men etter flere gjentatte sykluser av bruk og lading vil batteriet lades 100%.

B) FjERNE BATTERIPAKKEN (Se A1)

Trykk først hardt på batteripakke-utløseren (6) og skli deretter batteripakken ut av fra drillen.

c) INSTALLERE BATTERIPAKKEN (Se A2)

Før batteripakken inn i batteriåpningen på drillen med nok trykk inntil den klikker på plass.

BRUKSVEILEDNING

1. SIKKERhETS AV/På BRyTER (Se B)

Trykk for å starte og slipp for å stoppe drillen. Av/på-bryteren er utstyrt med en bremsefunksjon som stopper chucken øyeblikkelig når du slipper bryteren raskt. Det finnes også en variabel hastighetsbryter som gir høyere hastighet og dreiekraft når trykket på håndtaket økes. Hastigheten bestemmes av trykket på triggerknappen.

ADVARSEL: Bruk av drillen i lange perioder med lave hastigheter vil utvikle ekstra innvendig varme.

2. BRYTERLÅS

Retningsvelgeren kan läses for å hindre utilsiktet starting av maskinen. For å låse, vri retningsvelgeren til senterposisjon.

3. REVERSERBAR (Se C1, C2)

For boring og skruing skal du bruke foroverrotasjon merket med "◀◀(håndtaket er flyttet til venstre). Bruk bare reversrotasjon market "◀◀(håndtaket er flyttet mot høyre) for å ta ut skruer eller frigid en fastsatt bor.

ADVARSEL: Prøv aldri å forandre rotasjonsretning mens chucken roterer. Vent til chucken har stoppet fullstendig!

4. TO-HASTIGHETERS GIR (Se D)

Drillen har et gir med to-hastigheter laget for drilling eller skruing på hastighetene LO (merket 1) eller HI (merket 2). En skyveknapper plassert på toppen av drillen for valg av hastighet LO eller HI. Når drillen brukes i hastighetsområde LO, vil farten være lavere, og drillen vil ha større kraft og moment. Når drillen brukes i hastighetsområde HI, vil farten være høyere, og drillen vil ha mindre kraft og moment.

Trinn I

Lavhastighets-område: for bruk som skrutrekker eller arbeid med stor bordiameter

Trinn II

Høyhastighets-område: for arbeid med mindre bordiameter

ADVARSEL: For å forhindre at giret blir ødelagt, sørg for at chucken stopper helt opp før rotasjonsretning eller girhastighet endres.

5. CHUCKJUSTERING (Se E)

For å åpne chuck-kjevene, roter fremre del av chucken mot klokken (når du ser på drillen forfra). Sett inn boret mellom chuck-kjevene ved å holde boret i senter av chuck-kjevene. Til slutt, roter fremre del av chucken med klokken for å feste boret.

6. MOMENTJUSTERING (Se F)

(Kraften ved skrutrekking)

Momentet justeres ved å rotere momentjusteringsringen. Momentet er større när momentjusteringsringen settes i en høyere stilling. Momentet er mindre när momentjusteringsringen settes i en lavere stilling.

Gjør innstillingen som fölgende:

1 - 4 For	trekking av små skruer
5 - 9 For	trekking av skruer i bløtt materiale
10 - 15 For	trekking av skruer i glatte og harde materialer
	For tung drilling

7. AUTOMATISK SPINDELLÅS (Se G)

Den automatiske spindellåsen lar deg bruke drillen som en vanlig skrutrekker. Du kan skru ekstra for å feste en skrue godt, løsne en veldig hard skrue eller fortsette å arbeide när batteriet er utladet. For manuell skrutrekking vil chucken være lås när verktøyet er skrudd av.

8. SIKTELYS

For å slå på lyset, trykk på på/av knappen. Når du slipper på/av knappen, vil lyset slås av. LED-lys øker synligheten - utmerket for mørke eller innelukkede områder . LED-en er også en batteri-indikator. Det blinker når strømmen blir lav.

9. DRILLING

Ved drilling på en hard glatt flate, dor et sentreringsmerke i ønsket hullposisjon. Dette vil hindre boret i å skli bort fra hullsenteret når drillingen starter. Hold verktøyet fast og plasser tuppen av boret der senter av hullet skal være. Trykk på triggerknappen for å starte verktøyet. Trykk boret mot arbeidsflaten med nok trykk til at boret kutter. Ikke bruk sidetrykk eller kraft for å få boret til å utvide hullet.

Bruk kun bor av tungsten-karbid for drilling i betong og murstein. Bruk kun HSS-bor som er i god stand for drilling i metall. Benytt alltid en magnetisk bitholder ved bruk av korte

skrutrekkerbits. Ved skrutrekking, påfør en liten væskemengde i skruegjengene for å lette innsetting.

10. KASTING AV BRUKTE BATTERIPAKKER

Li-Ion

For å beskytte miljøet, vennligst resirkuler eller kast batteripakken på riktig måte. Batteripakken inneholder Lithium-batteri. Kontakt lokale myndigheter for informasjon om tilgjengelige gjenvinnings- og/ eller avfallsplasser. Utlad batteripakken fullstendig ved å bruke drillen. Fjern deretter batteripakken fra drillen og fest kraftig tape rundt batteripakkekontaktene for å forhindre kortslutning og utilsiktet energiutladning. Ikke prøv å åpne eller fjerne noen av komponentene fra batteripakken.

11. OVERBELASTNINGSBESKYTTELSE

Ved overbelastning vil motoren stoppe. Avlast straks maskinen for overbelastningen, og la den få kjøle seg ned i omtrent 30 sekunder ved høyeste hastighet uten belastning.

12. TEMPERATURAVHENGIG OVERLASTBESKYTTELSE

Ved formålsmessig bruk kan elektroverktøyet ikke overbelastes. Ved for sterk belastning eller overskridelse av godkjent batteri-temperatur p 75°C kopler elektronikken ut elektroverktøyet, til det igjen er i optimal driftstemperaturområde.

13. BESKYTTELSE MOT TOTAL UTLADING

Li-lon-batteriet er beskyttet av «Discharging Protection System » mot total utlading. Når batteriet er utladet, kobles elektroverktøyet ut med en beskyttelseskobling: Innsatsverktøyet beveger seg ikke lenger.

FEILSOKING

1. HVORFOR VIRKER IKKE DRILLEN NÅR JEG TRYKKER PÅ TRIGGERKNAPPEN?

Sjekk retningsvelgerbryteren som er plassert på toppen av triggerknappen. Den kan være satt i senterposisjon (läst). Beveg bryteren til en av sidene og prøv så å bruke drillen ved å presse triggerknappen igjen.

2. HVORFOR STOPPER DRILLEN F∅R SKRUEN ER FULLSTENDIG SKRUDD INN?

Sjekk moment-posisjonen på momentjusteringsringen som er plassert mellom chucken og drillkroppen. Posisjon 1 har det laveste momentet, posisjon 15 har den høyeste momentinnstillingen for skrutrekkerkraft. Posisjon ♖ er for drilling. Sett momentjusteringsringen til en høyere posisjon for å oppnå best mulig resultat.

3. ÅRSAKER TIL ULIKE VIRKETIDER FOR BATTERIPAKKEN

Ladeproblemer, som beskrevet ovenfor, samt å ikke ha brukt batteripakken på lang tid, vil redusere batteripakkens virketid. Dette kan bli rettet på etter flere omganger med lading og utlading, ved vekselvis lading og bruk av vekselsagen. Tungt arbeid som f.eks. saging i hardt treverk, vil bruke opp energien i batteripakken raskere enn ved lett arbeid. Ikke lad opp batteripakken under 0°C og over 45°C, fordi dette vil påvirke ytelsen.

VEDLIKEHOLD

Det elektriske verktøyet trenger ikke ytterligere smøring eller vedlikehold.

Det er ingen deler som kan skiftes av bruker i det elektriske verktøyet. Bruk aldri vann eller kjemiske rensemidler for å rense verktøyet. Tørk av med en tørr klut. Du må alltid lagre verktøyet på en tørr plass. Hold alltid motorens ventilasjonskanaler rene. Hold alle betjeningskontrollene fri for støv. Hvis du ser gnister i ventilasjonskanalene, er dette normalt og vil ikke skade verktøyet.

MILJÖVERNTILTAK

Avfall fra elektriske produkter må ikke legges sammen med husholdningsavfall. Vennligst resirkuler

avfallet der miljøstasjon finnes. Undersøk hos de lokale myndighetene eller en detaljist for resirkuleringsråd.

SAMSVARSERKLÆRING

Vi,

POSITEC Germany GmbH

Erklærer at produktet,

Beskrivelse WORX litium-ion trådløs bore-/skruemaskin

Standardene samsvarer med

EN 55014-1

EN 55014-2

EN 60745-1

EN 60745-2-1

EN 60745-2-2

Navn Russell Nicholson

Adresse Positec Power Tools (Europe)
