MODE D'EMPLOI WX156.1 WORX

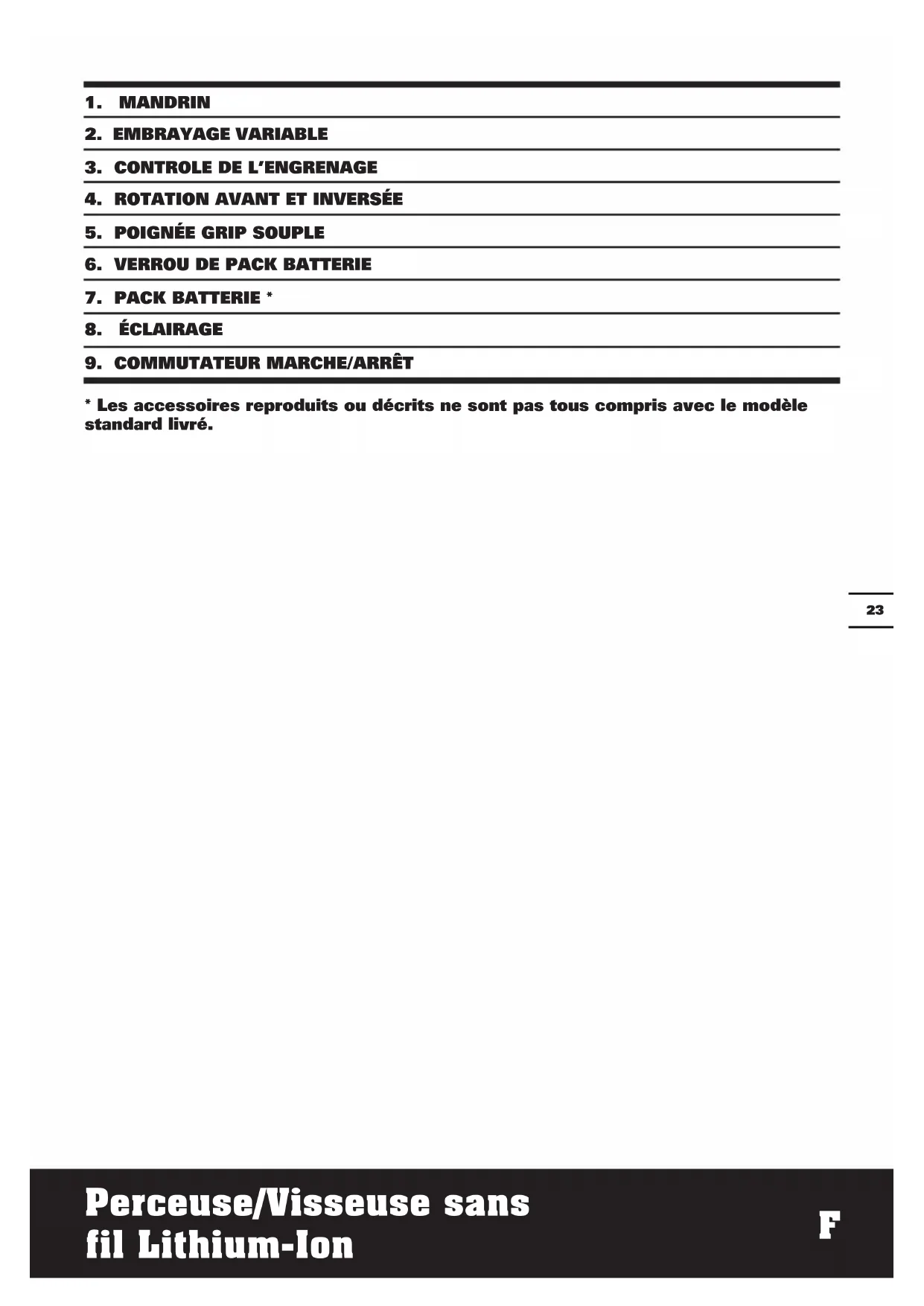

Modèle wX156 wX156.1 wX156.2 wX166 wX166.1 (1- désignations des pièces, illustration de la Perceuse Sans-fil)
| wX156 wX156.1wX156.2 | wX166 wX166.1 | ||
| Tension nominale 16V | --- Max* 20V | Max** --- | |
| Vitesse de rotation à vide 0-400/0-1500/min | |||
| Nombre de positions d'embrayage 15+1 | |||
| Couple max 35N.m 40N.m | |||
| Capacité du mandrin 10mm | |||
| Capacité max. de perçage dans | Acier 10mm | ||
| Bois 28mm | 30mm | ||
| Poids 1.24kg 1.26kg | |||
*Tension mesurée sans charge. La tension de la batterie initiale atteint un maximum de 16 voltes. La tension nominale est de 14.4 voltes.
**Tension mesurée sans charge. La tension de la batterie initiale atteint un maximum de 20 voltes. La tension nominale est de 18 voltes.
| Niveau de pression acoustique pondéré A | L_pA : 75dB(A) |
| Niveau de puissance acoustique pondéré A | L_wA : 86dB(A) |
| K_pA & K_wA | 3.0dB(A) |
| Porter des protections auditives lorsque la pression sonore est supérieure à | 80dB(A) |
Valeurs totales de vibrations déterminées selon la norme EN 60745:
| Perçage dans le métal | Valeur d’émission de vibrations a_h,D < 2.5m/s^2 |
| Incertitude K = 1.5m/s^2 | |
| Vissage sans impact | Valeur d'émission de vibrations a_h < 2.5m/s^2 |
| Incertitude K = 1.5m/s^2 |
AVERTISSEMENT: La valeur d'émission de vibrations pendant l'utilisation réelle de l'outil électrique peut différer de la valeur déclarée selon la manière dont l'outil est utilisé, selon les exemples suivants et d'autres variations sur la manière dont l'outil est utilisé:
Comment l'outil est utilisé et quels matériaux sont coupés ou percés.
L'outil est en bon état et bien entretenu.
L'utilisation du bon accessoire pour l'outil et l'assurance qu'il est affûté et en bon état.
La bonne tenue des poignées et, le cas échéant, les accessoires anti-vibrations utilisés.
L'outil est utilisé comme prévu dans sa conception et dans le présent mode d'emploi.
Cet outil peut causer un syndrome des vibrations main-bras s'il n'est pas correctement géré.
AVERTISSEMENT: Pour être précise, une évaluation du niveau d'exposition en conditions réelles d'utilisation doit également tenir compte de toutes les parties du cycle d'utilisation telles que les moments où l'outil est éteint, et ceux où il fonctionne au ralenti mais ne réalise pas réellement de tâche. Ceci peut réduire de manière significative le niveau d'exposition et la durée d'utilisation totale.
Afin de minimiser le risque d'exposition aux vibrations :
Utilisez TOUJOURS des burins, des forets et des lames affûtés.
Entretenez cet outil de manière conforme au mode d'emploi et maintenez-le lubrifié (le cas échéant).
Si l'outil doit être utilisé régulièrement, investissez dans des accessoires anti-vibrations.
Évitez d'utiliser des outils à des températures inférieures ou égales à 10°C.
Planifiez votre travail pour étaler l'utilisation des outils à forte vibration sur plusieurs jours.
ACCESSOIRES
| N° modèle WX156 WX166 | WX156.1 | WX166.1 | WX156.2 | |
| Pile de Lithium 1 1 2 2 | ||||
| 30min Chargeur 1 1 1 1 | ||||
| Embouts doubles 1 1 1 / | ||||
| 158 Accessoires / | // 1 |
Nous recommandons d'acheter tous les accessoires dans le magasin d'acquisition de l'outil. Il est impératif d'utiliser des accessoires de bonne qualité et de marque connue et de choisir l'accessoire correct recommandé dans ce manuel. Pour plus d'informations, se référer à l'emballage des accessoires. Le personnel du magasin est également là pour vous conseiller.
CONSIGNES DE SÉCURITÉ POUR VOTRE PERCEUSE
- Utiliser la(les) poignée(s) auxiliaire(s) fournie(s) avec l'outil. Toute perte de contrôle peut provoquer des blessures.
- Tenir l'outil par les surfaces de préhension isolées, lors de la réalisation d'une opération au cours de laquelle l'organe de coupe peut entrer en contact avec un câblage non apparent ou son propre câble d'alimentation. Le contact avec un fil sous tension peut également mettre sous tension les parties métalliques exposées de l'outil électrique et provoquer un choc électrique sur l'opérateur.
MISES EN GARDE CONCERNANT LA BATTERIE
a) La batterie et les piles secondaires ne doivent pas être ouvertes, démontées ou broyées.
b) La batterie ne doit pas être court-circuitée. Évitez de mettre la batterie en vrac dans une boîte ou dans un tiroir où elles risqueraient de se court-circuiter entre elles ou au contact d'autres objets métalliques.
c) La batterie ne doit pas être exposée au feu et à la chaleur. Évitez de la ranger à la lumière du soleil.
d) La batterie et les piles ne doivent pas être soumises à des chocs mécaniques.
e) En cas de fuite des piles, évitez tout contact du liquide avec la peau et les yeux. En cas de contact, rincez abondamment la surface touchée avec de l'eau et appelez les urgences.
f) En cas d'ingestion d'une pile ou d'une batterie, appelez immédiatement les urgences.
g) La batterie et les piles doivent rester propres et sèches.
h) Si la batterie ou les piles se salissent, essuyez-les avec un chiffon propre et sec.
i) La batterie et les piles doivent être chargées avant usage. Utilisez toujours
le chargeur adéquat, et respectez les instructions du fabricant ou le mode d'emploi de l'appareil concernant la procédure de recharge.
j) Évitez de laisser une batterie se charger pendant trop longtemps lorsqu'elle n'est pas utilisée.
k) Après de longues périodes d'inutilisation, il peut être nécessaire de charger et décharger la batterie et les piles à plusieurs reprises avant que celles-ci ne retrouvent leur capacité maximale.
I) La batterie et les piles fonctionnent au mieux de leur capacité dans une température ambiante normale, comprise entre +15°C et +25°C environ.
m) Les batteries fonctionnant avec des systèmes électrochimiques différents doivent être mis au rebut séparément.
n) N'utilisez pas d'autre chargeur que celui spécifié par POSITEC. Un chargeur destiné à un type de batterie donné peut être à l'origine d'un incendie s'il est utilisé avec une autre batterie.
o) Après usage, évitez tout contact de la batterie avec d'autres objets métalliques de petite taille (trombones, pièces, clés, clous, vis etc.) susceptibles de court-circuiter les pôles. Un court-circuit entre les pôles de la batterie peut être à l'origine de brûlures ou d'un incendie.
p) En cas d'utilisation erronée, une fuite du liquide de batterie peut se produire. Évitez tout contact avec ce liquide. En cas de contact accidentel, rincez abondamment avec de l'eau. En cas de contact avec les yeux, appelez également les urgences. Le liquide de batterie peut causer des irritations ou des brûlures.
q) Avant d'installer la batterie, nettoyez les contacts de la batterie ainsi que ceux de l'appareil.
r) Enlevez immédiatement la batterie dès qu'elle est épuisée.
s) N'utilisez pas d'autre chargeur que celui spécifiquement fourni avec l'appareil.
t) N'utilisez en aucun cas une batterie autre que celle prévue pour cet appareil.
u) La batterie doit être tenue hors de portée des enfants.
v) Après de longues périodes d'inutilisation, il peut être nécessaire de charger et décharger la batterie à plusieurs reprises avant que celle-ci ne retrouve sa capacité maximale.
w) Gardez la documentation d'origine du produit afin de pouvoir vous y référer ultérieurement.
x) Enlevez la batterie de l'appareil lorsque vous ne l'utilisez pas.
y) Respectez les procédures de mise au rebut.
SYMBOLES
Pour réduire le risque de blessure, l'utilisateur doit lire le mode d'emploi.
Avertissement
Porter une protection pour les oreilles
Porter une protection pour les yeux
Porter un masque contre la poussière
Usage interne uniquement
Ne pas exposer à la pluie ou à l'eau
Ne pas brûler
Ne pas jeter les batteries. Les batteries usagées doivent être déposées dans un centre de collecte local ou dans un centre de recyclage.
Li-Ion
FONCTIONNEMENT
REMARQUE: Avant d'utiliser cet outil, lire attentivement le mode d'emploi.
UTILISATION CONFORME
L'outil électroportatif est conçu pour le vissage et le dévissage des vis ainsi que pour le perçage dans le bois, le métal, et les matières plastiques.
AVANT LA MISE EN SERVICE A) CHARGER LA BATTERIE
Le chargeur de batterie fourni est adapté à la batterie Li-lon installée dans l'outil. N'utilisez pas d'autre chargeur de batterie. La batterie Li-lon est protégée contre les fortes décharges. Lorsque la batterie est vide, la perceuse s'éteint via un circuit de protection: Le porte-outil ne tourne plus. En environnement chaud ou après une utilisation intensive, le pack batterie peut devenir trop chaud pour permettre la charge. Laissez le temps à la batterie de refroidir avant de recharger. Lorsque la batterie est chargée pour la première fois après un stockage prolongé, après plusieurs charges et décharges, la batterie accepte de nouveau 100% de la charge.
B) POUR RETIRER LE BLOC-BATTERIE (Voir A1)
Enfoncez la languette du bloc de batterie (6) pour le dégager et faites-le glisser hors de votre outil.
C) POUR INSTALLER LE BLOC-BATTERIE (Voir A2)
Une fois le bloc-batterie entièrement rechargé, remettez-le en place sur l'outil en le faisant coulisser jusqu'à ce qu'il s'enclenche en position.
FONCTIONNEMENT
1. INTERRUPTEUR DE MARCHE/ARRET (Voir B)
Appuyez pour démarrer et relâchez pour arrêter la perceuse. L'interrupteur marche/arrêt est doté d'une fonction de freinage qui arrête le mandrin dès que l'interrupteur est relâché rapidement.
Cet outil possède une commande à vitesse variable qui augmente la vitesse de l'outil et des couples avec une plus grande pression de la gâchette.
AVERTISSEMENT: N'utilisez pas votre machine de façon prolongée à faible vitesse car il existe un risque de surchauffe interne.
2. SYSTÈME DE VERROUILLAGE DE L'INTERRUPTEUR
La gâchette de l'interrupteur peut être verrouillée sur la position arrêt. Cela aide à diminuer les risques de démarrage accidentel lorsque l'outil est inutilisé. Pour verrouiller la gâchette de l'interrupteur, placez la direction du sélecteur de rotation sur la position centrale.
3. INVERSEUR DE SENS DE ROTATION (VOIR C1, C2)
Pour percer et visser, utiliser la rotation avant indiquée par un “◀◀” (le levier est placé sur la gauche). Utiliser seulement la rotation inversée indiquée par un “▶▶” (le levier est placé sur la droite) pour retirer des vis ou dégager une mèche bloquée.
AVERTISSEMENT: Ne changez jamais la direction de la rotation lorsque le mandrin tourne, attendez qu'il soit arrêté!
4. TRAIN D'ENGRENAGES A DEUX VITESSES (Voir D)
La perceuse possède un train d'engrenages à deux vitesses conçu pour percer à des vitesses basses (1) ou élevées (2). Un interrupteur à glissière est situé en haut de la perceuse pour sélectionner une vitesse basse (1) ou élevée (2). Lors de l'utilisation de la perceuse à une vitesse basse (1), la vitesse diminuera et la perceuse aura une puissance et un couple plus élevés. Lors de l'utilisation de la perceuse à une vitesse élevée (2), la vitesse augmentera et la perceuse aura une puissance et un couple moins élevés.
Vitesse I
Vitesse lente: pour le visage ou pour les travaux avec une mèche de perçage de grand diamètre
Vitesse II
Vitesse rapide: pour les travaux avec une mèche de perçage de petit diamètre
AVERTISSEMENT: Pour éviter d'endommager la boîte de vitesse,
attendez toujours que le mandrin soit complètement arrêté avant de changer le sens de rotation ou le train d'engrenages à deux vitesses.
Pour ouvrir les mâchoires du mandrin, faites tourner la section frontale du mandrin. Insérez le foret entre les mâchoires du mandrin et faites tourner la section frontale dans le sens inverse. Assurez-vous que le foret est au centre des mâchoires du mandrin. Pour finir, faites tourner fermement la section frontale du mandrin dans des sens opposés. Votre perceuse est maintenant bloquée dans le mandrin.
6. RÉGLAGE DE COUPLE (Voir F)
(Force de vissage de la perceuse)
Le couple se règle en faisant pivoter l'anneau de réglage de couple. Le couple est plus élevé lorsque l'anneau de réglage est positionné sur un réglage élevé. Le couple est faible lorsque l'anneau est positionné sur un réglage bas.
Effectuez le réglage comme suit:
| 1 - 4 Pour les petites vis | |
| 5 - 9 Pour visser dans des matériaux souples | |
| 10 - 15 Pour visser dans des matériaux souples et durs | |
| Pour les gros travaux de perçage | |
7. SERRURE FUSIFORME AUTOMATIQUE (Voir G)
Le verrouillage automatique de l'arbre permet d'utiliser la perceuse comme un tournevis ordinaire. Il permet de donner un tour supplémentaire de vis pour la visser fermement, de dévisser une vis très serrée ou de continuer à travailler lorsque la batterie est déchargée. Pour les travaux de vissage manuels, la tête de la vis est automatiquement verrouillée lorsque l'outil est arrêté.
8. ÉCLAIRAGE
Pour allumer l'éclairage, appuyez simplement sur le bouton marche/arrêt. Lorsque vous relâchez le bouton marche/arrêt, l'éclairage s'éteint.
Éclairage LED augmentant la visibilité, parfait pour les zones sombres ou fermées. La LED est également un témoin de capacité batterie. Elle clignote lorsque l'alimentation devient faible.
9. PERÇAGE
Lors d'opérations de perçage dans des surfaces dures et lisses, utilisez un pointeau pour désigner l'emplacement du trou souhaité. Cela empêchera la mèche de glisser hors du centre lors du début de la réalisation du trou. Maintenez fermement l'outil et placez le bout de la mèche sur la zone à percer. Relâchez la gâchette et démarrez l'outil. Faîtes bouger la mèche dans la pièce à travailler en appliquant uniquement la pression suffisante pour que pas forcer ou appliquer le trou.
Les mèches des perceuses en carbure de tungstène doivent pours être utilisées pour le béton et la onnerie. Lors de travaux de perçage s du métal, utilisez uniquement les hes HSS en bon état. Utilisez pours un porte-embout magnétique de l'utilisation d'embouts de vissage ts. Lors du vissage, appliquez une te quantité de savon liquide ou autre duit identique au filetage de vis pour iter l'insertion.
10. MISE AU REBUT D'UNE BATTERIE USAGÉE
Préserver les ressources naturelles, veuillez faire collecter ou recycler la
Li-Ion
batterie conformément aux normes
locales. Cette batterie contient des piles nickel-cadmium. Consultez les autorités responsables du traitement des déchets afin de connaître les possibilités de collecte et de recyclage. Déchargez votre batterie en faisant fonctionner votre machine, puis retirez la batterie de la machine et masquez les connexions à l'aide de rubans adhésifs épais afin d'éviter les courts-circuits et les
décharges. N'essayez pas d'ouvrir ou de retirer un quelconque composant de la batterie.
11. PROTECTION cONTRE LES SURchARGES
Une fois en surcharge, le moteur cale.
Relâchez immédiatement la charge sur la machine et laissez refroidir pendant environ 30 secondes à la vitesse la plus élevée à vide.
12. PROTEcTION cONTRE LA SURchARGE EN FONcTION DE LA TEMPÉRATURE
Si vous utilisez l'outil en respectant les consignes de sécurité, la surcharge ne doit pas se produire. Lors d'une sollicitation de l'outil trop élevée ou si la température de la batterie dépasse 75°C, l'outil s'arrête jusqu'à ce que la température baisse.
13. PROTECTION DE DéchARGE PROFONDE
Grace au « Discharging Protection System », la batterie est protégée contre les risques de décharge profonde. Lorsque la batterie est déchargée, la machine s'arrête grâce à un dispositif d'arrêt de protection: L'outil inséré ne tourne plus.
RESOLUTION DES PROBLEMES
1. POURqUOI LA MAchINE NE FONcTIONNE PAS LORSqUE j'APPUIE SUR LA GAchETTE?
L'inverseur au-dessus de la gâchette est en position centrale verrouillée. Placez-le à gauche ou à droite puis appuyez sur la gâchette.
2. POURqUOI LA PERcEUSE S'ARRETE AVANT qUE LA VIS SOIT COMPLETEMENT SERREE?
Vérifiez la position de la bague de couple située entre le mandrin et le corps de la machine. La position 1 est le couple le plus faible et la position 15 est le couple le plus élevé. La position est utilisée pour le perçage. Ajustez la bague sur une valeur plus élevée pour serrer complètement la vis.
3. qUELLES SONT LES RAISONS DE LA DIFFERENcE D 'AUTONOMIE DES BATTERIES
Des problèmes de temps de charge et de stockage prolongés peuvent réduire l'autonomie de la batterie. Ceci peut être corrigé après plusieurs cycles de charges et de décharges. Des conditions de travail sévères, par exemple de vissage de grosses vis dans du bois dur, déchargeront plus rapidement la batterie que des conditions moins sévères. Ne rechargez pas votre batterie en dessous de 0°C ni au-dessus de 45°C car ceci affecte ses performances.
ENTRETIEN
L'outil ne requiert pas de graissage ou d'entretien particulier.
Il n'y a pas de pièces réparables par l'utilisateur dans cet outil. Ne jamais utiliser d'eau ou de nettoyants chimiques pour nettoyer l'outil. Nettoyer avec un chiffon sec. Toujours conserver l'outil motorisé dans un endroit sec. Maintenir les fentes de ventilation du moteur propres. Empêcher que les commandes de marche soient couvertes de sciure. Il est normal que des étincelles soient visibles dans les fentes de ventilation, cela n'endommagera pas l'outil.
PROTECTION DE L'ENVIRONNEMENT
Les déchets d'équipements électriques et électroniques ne doivent pas être déposés avec les ordures ménagères.
Ils doivent être collectés pour être recyclés dans des centres spécialisés. Consultez les autorités locales ou votre revendeur pour obtenir des renseignements sur l'organisation de la collecte.
Déclarons ce produit,
Description WORX Perceuse/Visseuse
sans fil Lithium-Ion
Modèle WX156 WX156.1 WX156.2
WX166 WX166.1(1-désignations des
pièces, illustration de la Perceuse Sansfil)Fonctions Perçage
Est conforme aux directives suivantes,
Directive européenne machine 2006/42/CE
Directive européenne sur la comptabilité
électromagnétique 2004/108/CE
Responsible qualité POSITEC
