GEBRUIKSAANWIJZING WX156.1 WORX

Type wX156 wX156.1 wX156.2 wX166 wX166.1 (1- aanduiding van machines, kenmerkend voor accu-boormachine)

		wX156 wX156.1wX156.2	wX166 wX166.1
Spanning 16V		Max* 20V	Max**
Toerental onbelast 0-400/0-1500/min
Aantal koppelstanden 15+1
Max. Koppel 35N.m 40N.m
Spanwijdte boorhouder 10mm
Max. boorcapaciteit in	Staal 10mm
	Hout 28mm	30mm
Gewicht 1.24kg 1.26kg

*Spanning gemeten zonder belasting. Beginspanning batterij bereikt Maximum 16volt. Nominale spanning is 14.4volt.
**Spanning gemeten zonder belasting. Beginspanning batterij bereikt Maximum 20volt. Nominale spanning is 18volt.

GELUIDSPRODUCTIE

A-gewogen geluidsdruk L	_pA : 75dB(A)
A-gewogen geluidsniveau	L_wA : 86dB(A)
K_pA & K_wA	3.0dB(A)
Draag gehoorbescherming indien de geluidsdruk hoger is dan	80dB(A)

TRILLINGSGEGEVENS

Totale trillingswaarden (triax vector-som) volgens EN 60745:
Boren in metal	Trillingsemissiewaarde a_h,D < 2.5m/s^2
	Onzekerheid K = 1.5m/ s^2

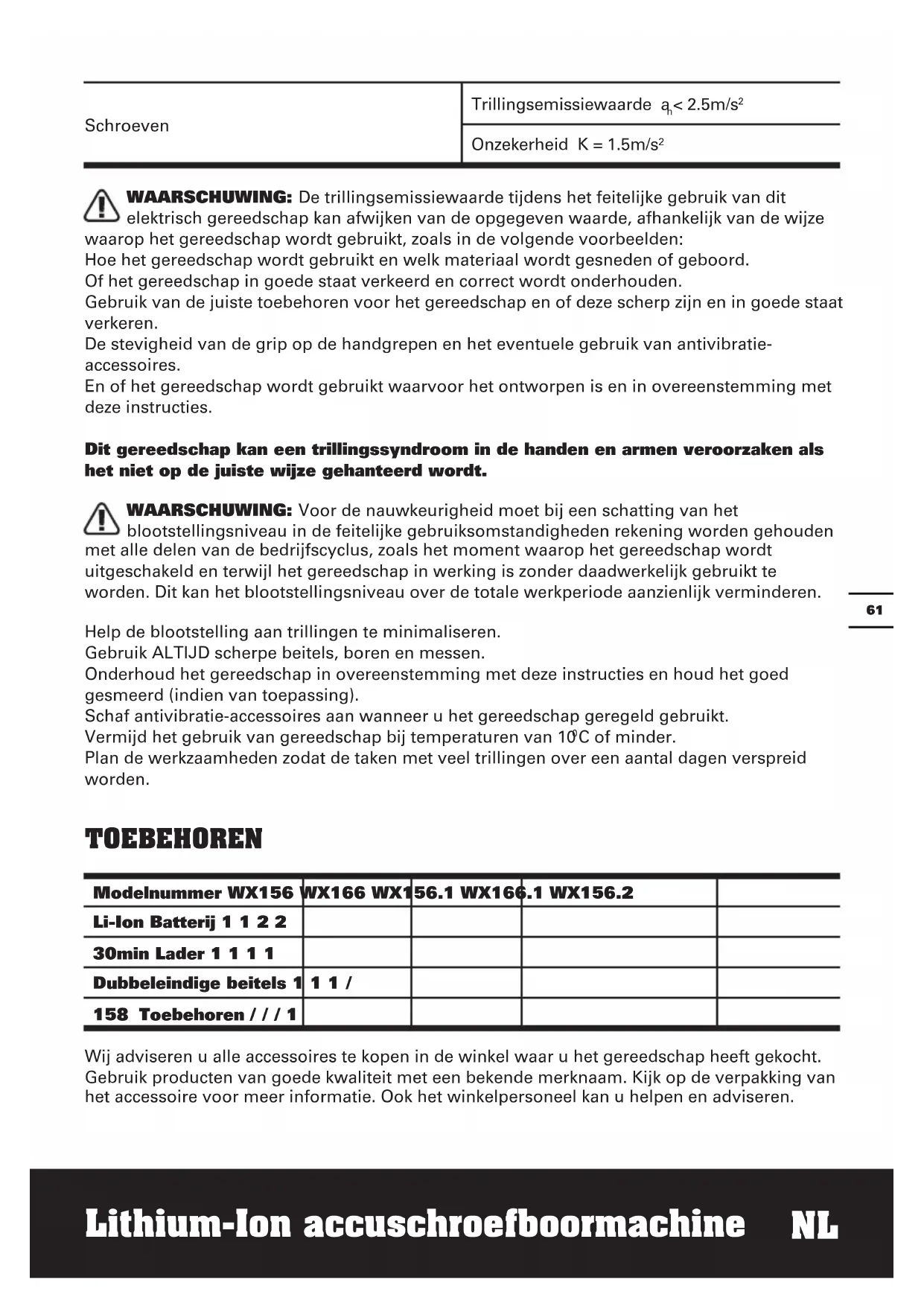

Schroeven	Trillingsemissiewaarde a_h < 2.5m/s^2
	Onzekerheid K = 1.5m/ s^2

WAARSCHUWING: De trillingsemissiewaarde tijdens het feitelijke gebruik van dit elektrisch gereedschap kan afwijken van de opgegeven waarde, afhankelijk van de wijze

waarop het gereedschap wordt gebruikt, zoals in de volgende voorbeelden:

Hoe het gereedschap wordt gebruikt en welk materiaal wordt gesneden of geboord.

Of het gereedschap in goede staat verkeerd en correct wordt onderhouden.

Gebruik van de juiste toebehoren voor het gereedschap en of deze scherp zijn en in goede staat verkeren.

De stevigheid van de grip op de handgrepen en het eventuele gebruik van antivibratie-accessoires.

En of het gereedschap wordt gebruikt waarvoor het ontworpen is en in overeenstemming met deze instructies.

Dit gereedschap kan een trillingssyndroom in de handen en armen veroorzaken als het niet op de juiste wijze gehanteerd wordt.

WAARSCHUWING: Voor de nauwkeurigheid moet bij een schatting van het blootstellingsniveau in de feitelijke gebruiksomstandigheden rekening worden gehouden

met alle delen van de bedrijfscyclus, zoals het moment waarop het gereedschap wordt uitgeschakeld en terwijl het gereedschap in werking is zonder daadwerkelijk gebruikt te worden. Dit kan het blootstellingsniveau over de totale werkperiode aanzienlijk verminderen.

Help de blootstelling aan trillingen te minimaliseren.

Onderhoud het gereedschap in overeenstemming met deze instructies en houd het goed gesmeerd (indien van toepassing).

Schaf antivibratie-accessoires aan wanneer u het gereedschap geregeld gebruikt.

Vermijd het gebruik van gereedschap bij temperaturen van 10°C of minder.

Plan de werkzaamheden zodat de taken met veel trillingen over een aantal dagen verspreid worden.

TOEBEHOREN

Modelnummer WX156	WX166 WX1	56.1 WX166.1 WX156.2
Li-Ion Batterij 1 1 2 2
30min Lader 1 1 1 1
Dubbeleindige beitels 1	1 1 /
158 Toebehoren // / 1

Wij adviseren u alle accessoires te kopen in de winkel waar u het gereedschap heeft gekocht. Gebruik producten van goede kwaliteit met een bekende merknaam. Kijk op de verpakking van het accessoire voor meer informatie. Ook het winkelpersoneel kan u helpen en adviseren.

VEILIGHEIDSREGELS VOOR DE BOOR

1. Gebruik de bij het gereedschap geleverde extra handgrepen. Controleverlies kan tot verwonding leiden.

2. Houd het gereedschap aan de geïsoleerde greepvlakken vast als u werkzaamheden uitvoert waarbij messen in contact kunnen komen met verborgen stroomleidingen. Contact met een onder spanning staande leiding kan de metalen delen van het gereedschap ook onder spanning zetten, wat tot elektrische schokken kan leiden.

VEILIGHEIDSINSTRUCTIES VOOR HET ACCUPACK

a) Batterijcellen en accupacks mogen niet gedemonteerd, geopend of vernietigd worden.
b) Sluit accupacks niet kort. Bewaar accupacks niet willekeurig in een doos of lade waar ze elkaar kunnen kortsluiten of door geleidende voorwerpen kortgesloten kunnen worden.
c) Stel accupacks niet bloot aan warmte of vuur. Vermijd opslag in direct zonlicht.
d) Stel accupacks niet bloot aan mechanische schokken.
e) Als een accu lekt dient men voorzichtig te zijn dat de vloeistof niet in contact komt met de huid of de ogen. Als dat toch gebeurt spoelt men de huid onder stromend water en raadpleegt men een arts.
f) Raadpleeg meteen een arts wanneer een batterij of accupack is ingeslikt.
g) Houd batterijcellen en accupacks schoon en droog.
h) Veeg de aansluitingen van het accupack schoon met een droge doek als ze vuil zijn geworden.
i) Accupacks moeten voor gebruik worden opgeladen. Lees de gebruiksaanwijzing voor de juiste laadinstructies.
j) Laat accupacks niet langdurig opladen als ze niet worden gebruikt.
k) Na een lange opslagperiode kan het nodig

zijn het accupack enkele keren op te laden en te ontladen voor een optimale prestatie.

I) Accupacks presteren het best bij normale kamertemperatuur (20 °C ± 5 °C).

m) Wanneer u accupacks wegwerpt, dient u accupacks van verschillende elektrochemische systemen van elkaar afgezonderd te houden.

n) Laad alleen op met een lader met de technische gegevens van POSITEC. Een lader voor één type accupack geschikt is kan een brandgevaar inhouden wanneer gebruikt met een ander type.

o) Houd het accupack op een afstand van andere metalen voorwerpen als paperclips, muntstukken, sleutels, nagels, schroeven en andere kleine metalen voorwerpen die de contacten van de accupack kunnen verbinden. Kortgesloten contacten van accupacks kunnen brandwonden of brand veroorzaken.

p) Bij verkeerd gebruik kan vloeistof uit het accupack worden gestoten. Vermijd contact. Na onvoorzien contact veelvuldig spoelen met water. Als de vloeistof in de ogen terecht is gekomen dient men ook een arts te raadplegen. De vloeistof uit de batterij kan irritatie of brandwonden veroorzaken.

q) Reinig de contacten van accupacks en van de uitrusting voordat u de accupack gaat inzetten.

r) Verwijder een lege accupack meteen uit het apparaat.

s) Gebruik geen andere lader dan de lader die specifiek voor dat doel met de apparatuur is meegeleverd.

t) Gebruikt geen accupack dat niet bedoeld is voor gebruik met deze apparatuur.

u) Houd accupacks buiten het bereik van kinderen.

v) Na een lange opslagperiode kan het nodig zijn het accupack enkele keren op te laden en te ontladen voor een optimale prestatie

w) Bewaar de oorspronkelijke instructies van het product voor latere gebruik.

x) Verwijder het batterijpakket uit de apparatuur als het niet in gebruik is.

y) Volg de juiste procedure voor afvalverwijdering na afdanken van dit apparaat.

SYMBOLEN

Lees de gebruikershandleiding om het risico op letsels te beperken

Waarschuwing

Draag een veiligheidsbril

Draag een stofmasker

Uitsluitend voor binnengebruik

Niet blootstellen aan regen of water

Niet verbranden

Batterijen niet weggooien. Breng lege accu's naar een recyclingcentrum of inzamelpunt voor chemisch afval bij u in de buurt.

Li-Ion

BEDIENINGSINSTRUCTIES

OPMERKING: lees het instructieboekje aandachtig voor gebruik van het gereedschap.

BEOOGD GEBRUIK

Dit elektrische gereedschap is bedoeld voor het vast- en losdraaien van schroeven en voor het boren in hout, metaal, en plastic.

De bijgeleverde batterijlader past bij de Lithium-ionbatterij die in het apparaat is geplaatst. Gebruik geen andere batterijlader. De Lithium-ionbatterij is beschermd tegen volledig ontladen. Als de batterij leeg is, wordt het toestel uitgeschakeld door een beschermingscircuit. De hulpstukhouder draait dan niet langer.

In een warme omgeving, of na zwaar gebruik, kan het batterijpak te heet worden om te kunnen opladen. Laat de batterij enige tijd afkoelen voor het heropladen.

Als de batterij voor de eerste keer is opgeladen en na een langdurige rustperiode, maar na verschillende keren laden en ontladen zal de batterij terug 100% kunnen worden geladen.

B) VERwIJDEREN VAN hET BATTERIJPAKKET (Zie A1)

Druk op de knop om het accupack te ontgrendelen (6) en verwijder dan de batterij uit het gereedschap.

c) MONTAGE VAN hET BATTERIJPAKKET (Zie A2)

Schuif de volledig opgeladen in het gereedschap, daarvoor voldoende kracht uitoefenend tot deze vastklikt.

BEDIENINGSINSTRUCTIES

1. AAN/UIT-SchAKELAAR (Zie B)

Druk deze in om de boor te starten en laat hem los om de boor weer te stoppen De aan/uitschakelaar is uitgerust met een remfunctie

die de boorhouder onmiddellijk stopt nadat u de schakelaar snel heeft losgelaten. Het is ook een snelheidsregelaar die de snelheid en het koppel verhoogt door de trekker verder in te knijpen. De snelheid wordt bepaald door de kracht waarmee u de trekker indrukt.

WAARSCHUWING: Niet langdurig gebruiken met een lage snelheid

vanwege de warmte die daardoor wordt gegenereerd.

2. VERGRENDELING SCHAKELAAR

De schakelaar kan vergrendeld worden in de UIT-stand. Hierdoor vermindert de kans op het onopzettelijk inschakelen van de boor. Om de schakelaar te vergrendelen, plaatst u de keuzeschakelaar van de draairichting in de middelste stand.

3. KEUZEKNOP VOOR RECHTS OF LINKS DRAAIEN (Zie C1, C2)

Voor boren en het draaien van schroeven moet u voorwaarts draaien, dit wordt met "◀aangegeven (de hendel staat naar links). Gebruik het achterwaarts boren "▶>(de hendel staat naar rechts) om schroeven te verwijderen of een vastzittende boor los te maken.

WAARSCHUWING: Verander nooit de draairichting terwijl de

boormachine draait, wacht tot deze is gestopt!

4. 2-TRAPS TANDWIELOVERBRENGING (Zie D)

De boor heeft een 2-traps tandwieloverbrenging om op lage (1) of hoge (2) snelheid te boren of te drijven. Er zit een schuifschakelaar bovenop de boor om een lage (LO, 1) of hoge (HI, 2) snelheid te kiezen. Wanneer de boor in de lage stand wordt gebruikt, neemt de snelheid af en heeft de boor een groter vermogen en koppel. Wanneer de boor in de hoge stand wordt gebruikt, neemt de snelheid toe en heeft de boor minder snelheid en een lager koppel.

1 ^e Versnelling

Lage snelheid: schroeven draaien en boren met een grote diameter

2 ^e Versnelling

Hoge snelheid: boren met een kleine diameter

WAARSCHUWING: Om te

voorkomen dat de tandwielen

beschadigd worden, dient u de boorhouder altijd volledig tot stilstand te laten komen voordat u de draairichting of tandwieloverbrenging verandert.

5. AANPASSEN VAN DE BOORHOUDER (Zie E)

Om de boorhouder te openen, draait u de voorkant van de boorhouder. Steek het boorbitje in de boorhouder en draai de voorkant in tegengestelde richting. Controleer of het bitje in het midden van de boorhouder zit. Draai daarna krachtig de twee onderdelen van de boorhouder in tegengestelde richting. Nu zit het bitje stevig in de boorhouder.

6. AANPASSEN VAN HET KOPPEL (Zie F)

U stelt het koppel in door de koppelstelring te draaien. Het koppel is groter wanneer u de koppelstelring op een hogere stand zet. Het koppel is lager wanneer u de koppelstelring op een lagere stand zet.

De instelling is als volgt:

1 - 4 Om	kleine schroeven te schroeven
5 - 9 Om	schroeven in zacht materiaal te schroeven
10 - 15 Om	schroeven in hard en zacht materiaal te schroeven
	Voor krachtig boren

7. AUTOMATISCHE

ASSTOPVERGR'ENDELING (Zie G)

De automatische asstopvergrendeling geeft u de mogelijkheid het gereedschap als normale schroevendraaier te gebruiken. U kunt een extra draai geven om een schroef stevig vast te schroeven, of om een goed vastzittende schroef los te draaien of om door te werken indien de accu leeg is. Om handmatig schroeven te draaien is de schroefkop automatisch vergrendeld als het gereedschap is uitgeschakeld.

8. WERKLAMPJE

Druk gewoon op de aan/uit-schakelaar om het licht in te schakelen. Het licht gaat uit als u de aan/uit-schakelaar loslaat.

Led-verlichting voor verbeterde zichtbaarheid in een donkere omgeving. De led geeft ook de capaciteit van de batterij aan. Hij knippert als de batterij leegraakt.

9. BOREN

Wanneer u in een zacht oppervlak boort, gebruik dan een priem om de gewenste boorlocatie te markeren. Hiermee voorkomt u dat het boorbitje wegglijdt wanneer u het begin van het gat maakt. Houd de boor stevig vast en plaats de top van het bitje op het punt waar het gat moet komen. Druk de aan/uitschakelaar in om de boor te starten. Beweeg het boorbitje in het werkobject door net genoeg druk uit te oefenen om het bitje te laten boren. Druk niet te hard en oefen ook geen zijwaartse druk uit om het gat groter te maken.

Hardmetalen bitjes dient u altijd te gebruiken voor beton en steen.

Gebruik wanneer u in metaal boort alleen HSS boorbitjes die in goede staat verkeren. Gebruik altijd een magnetische bithouder wanneer u korte schroevendraaierbits gebruikt. Wanneer u schroeven draait, breng dan altijd wat vloeibare zeep of soortgelijks aan op de schroefdraad om het schroeven te vergemakkelijken.

10. LEGE ACCUPACKS

Voor het behoud van natuurlijke grondstoffen, dient u zich op de juiste Li-lon wijze van het accupack te ontdoen of het te laten recyclen. Dit accupack bevat lithiumbatterijen. Vraag bij uw gemeente of vuilophaalbedrijf informatie over de beschikbare opties voor recycling en/of verwijdering. Ontlaad uw accupack door het te gebruiken in de boor, haal daarna het accupack uit het gereedschap en plak de contactpunten van het accupack met zware plakband af om kortsluiting en energieverlies te voorkomen. Probeer niet geen andere onderdelen te openen of te verwijderen.

11. OVERBELASTINGSBEVEILIGING

Bij overbelasting komt de motor tot stilstand. Verminder onmiddellijk de overbelasting van het gereedschap en laat het gereedschap gedurende ca. 30 seconden afkoelen op de hoogste snelheid zonder belasting.

12. TEMPERATUURAFHANKELIJKE OVERBELASTINGSBEVEILIGING

Bij gebruik volgens de voorschriften kan het elektrische gereedschap niet worden overbelast. Bij te zware belasting of overschrijding van de toegestane accutemperatuur van 75°C schakelt de elektronische besturing het elektrische gereedschap uit tot het is afgekoeld tot het optimale bedrijfstemperatuurbereik.

13. BEVEILIGING TEGEN TE STERKE ONTLADING

De lithium-ion-accu is door middel van een „Beveiligingssysteem tegen ontladen“ beschermd tegen te sterke ontlading. Als de accu leeg is, wordt het elektrische gereedschap door middel van een beveiligingsschakeling uitgeschakeld: het inzetgereedschap draait niet meer.

PROBLEEMOPLOSSINGEN

1. WAAROM SCHAKELT DE BOORMACHINE NIET IN ALS IK OP DE SCHAKELAAR DUW?

De knop voor het kiezen van de draairichting, bovenop de schakelaar, is vergrendeld. Zet de knop in de gewenste stand, druk de trekker in en de boor begint te draaien.

2. WAAROM STOPT DE BOORMACHINE VOORDAT DE SCHROEF HELEMAAL VASTZIT?

Controleer de koppelstand van de koppelstelring. De koppelstelring bevindt zich tussen de boorhouder en de behuizing van de boor. Stand 1 is het laagste koppel (voor schroeven draaien) en stand 15 is het hoogste koppel (voor schroeven draaien). Stand is om te boren. Stel de koppelstelring in op een hogere stand om het beste resultaat te verkrijgen.

Problemen met de oplaadtijden, zoals hierboven, en als u het accupack lange tijd niet gebruikt hebt, verkorten de werkduur van het accupack. Dit kan worden gecorrigeerd door het accupack een paar keer op te laden en weer leeg te laten lopen doordat u de zaag heeft gebruikt. Laad het accupack niet op bij temperaturen onder de 0°C en boven de 45°C aangezien dit een slecht effect heeft op de prestaties.

ONDERHOUD

Uw gereedschap vereist geen smering of onderhoud. Dit gereedschap bevat geen onderdelen die door de gebruiker dienen te worden onderhouden. Gebruik nooit water of chemische reinigingsmiddelen voor het schoonmaken van uw elektrische gereedschap. Veeg schoon met een droge doek. Bewaar uw elektrische gereedschap altijd op een droge plaats. Houd de ventilatieopeningen van de motor schoon. Houd alle bedieningselementen vrij van stof. Af en toe ziet u vonken in de ventilatiegleuven. Dit is normaal en zal uw gereedschap niet beschadigen.

BESCHERMING VAN HET MILIEU

Afgedankte elektrische producten mogen niet bij het normale huisafval terechtkomen. Breng deze producten waar mogelijk naar een recyclecentrum bij u in de buurt. Vraag de verkoper of de gemeente informatie en advies over het recyclen van elektrische apparatuur.

CONFORMITEITVERKLARING

Verklaren dat het product, Beschrijving WORX Lithium-Ion accuschroefboormachine Type WX156 WX156.1 WX156.2 WX166 WX166.1 (1- aanduiding van machinerie, kenmerkend voor Accuboormachine) Functie Boren

voldoet aan de volgende richtlijnen, Machinerichtlijn 2006/42/EG Richtlijn elektronische compatibiliteit 2004/108/EG RoHS-richtlijn 2011/65/EU

Normen voldoen aan, EN 55014-1 EN 55014-2 EN 60745-1 EN 60745-2-1 EN 60745-2-2

Naam Russell Nicholson Adres Positec Power Tools (Europe) Ltd, PO Box 152, Leeds, LS10 9DS, UK

leo.yue

C€

2013/02/22 Leo Yue POSITEC Kwaliteitsmanager
