MANUAL DE UTILIZADOR WX156.1 WORX

INSTRUCCIONES DE FUNCIONAMIENTO

INSTRUCCIONES DE FUNCIONAMIENTO

1. INTERRUPTOR (Véase La. B)

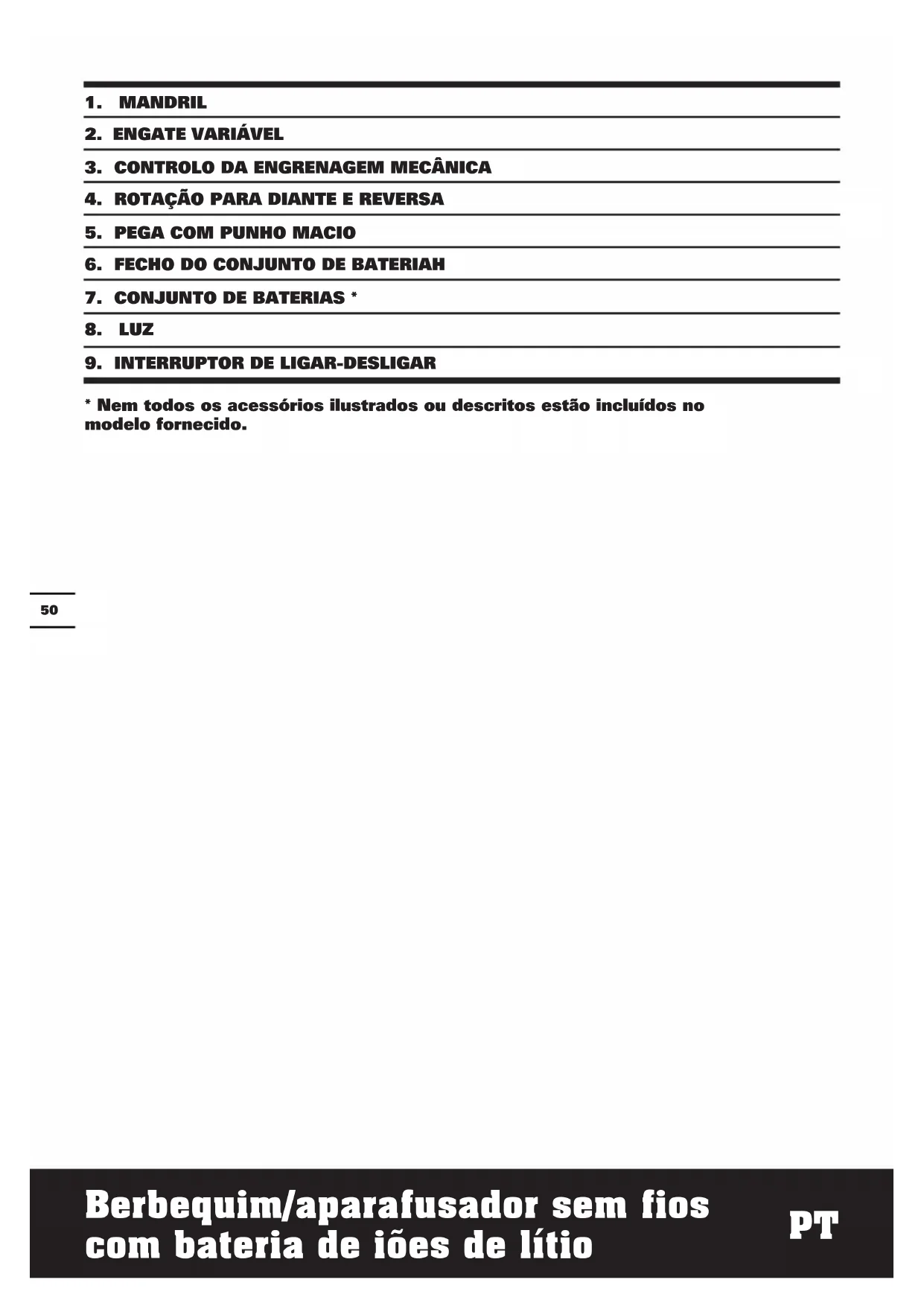

* Nem todos os acessórios ilustrados ou descritos estão incluídos no modelo fornecido.

DADOS TÉCNICOS

Tipo wX156 wX156.1 wX156.2 wX166 wX166.1 (1- designação de aparelho mecânico, representativo de Berbequim sem fio)

		wX156 wX156.1wX156.2	wX166 wX166.1
Tensão nominal Máx.* 16V		--- Máx.** 20V ---
Velocidade nominal sem carga 0-400/0-1500/min
Número das posições de engate 15+1
Binário de torção máximo 35N.m 40N.m
Capacidade do mandril 10mm
Capacidade máx. de perfuração	Aço 10mm
	Madeira 28mm 30mm
Peso da ferramenta 1.24kg 1.26kg

*Tensão medida sem carga. A tensão inicial da bateria atinge o máximo de 16volts. A tensão nominal é de 14.4volts.

**Tensão medida sem carga. A tensão inicial da bateria atinge o máximo de 20volts. A tensão nominal é de 18volts.

INFORMAÇÃO DE RUÍDO

Pressão sonora ponderada	L_pA : 75dB(A)
Potência sonora ponderada	L_wA : 86dB(A)
K_pA & K_wA	3.0dB(A)
Use proteção de ouvidos quando a pressão for superior a	80dB(A)

INFORMAÇÃO DE VIBRAÇÃO

Os valores totais de vibração (soma de vectores triaxíferos) são determinados de acordo com a normativa EN 60745:

Perfurar metal	Valor da emissão da vibração a_h,D < 2.5m/s^2
	Instabilidade K = 1.5m/s2
Apertar parafusos sem impacto	Valor da emissão da vibração a_h < 2.5m/s^2
	Instabilidade K = 1.5m/s2

AVISO: Os valores de emissão de vibração durante a utilização da ferramenta podem divergir dos valores declarados, dependendo da forma como a ferramenta é utilizada, orme os exemplos seguintes e outros modos de utilização:

O modo como a ferramenta é utilizada, os materiais a cortar ou perfurar.

A ferramenta estar em boas condições e bem conservada.

A utilização do acessório correcto para a ferramenta e a garantia de que está afiado e em boas condições.

A firmeza com que se segura nas pegas e se quaisquer acessórios vibratórios são utilizados.

Se a ferramenta é utilizada para o objectivo para a qual foi concebida e segundo as instruções.

Esta ferramenta pode causar síndrome de vibração mão-braço, se não for adequadamente utilizada.

AVISO: Para ser preciso, uma estimativa do nível de exposição nas condições actuais de utilização deve ter em conta todas as partes do ciclo de operação, como os tempos em

que a ferramenta está desligada e quando está em funcionamento, mas inactiva, ou seja, não realizando o seu trabalho. Isto poderá reduzir significativamente o nível de exposição durante o período total de trabalho.

Como minimizar o seu risco de exposição à vibração.

Utilize SEMPRE formões, brocas e lâminas afiadas.

Mantenha esta ferramenta de acordo com as instruções e bem lubrificada (quando aplicável)

Se a ferramenta for utilizada regularmente, invista em acessórios anti-vibração.

Evite utilizar ferramentas a temperaturas ambiente de 10°C ou inferior.

Planeie o seu horário de trabalho de forma a distribuir a utilização de ferramentas de alta vibração ao longo de vários dias.

ACESSÓRIOS

Modelo N° WX156 WX166 WX156.1 WX166.1 WX156.2
Conjunto de Baterias de Li-Ion 1 1 2 2
30min Carregador 1 1 1 1
Cabeças com extremidade dupla 1 1 1 /
158 Acessórios // / 1

Recomendamos-lhe que compre todos os acessórios no fornecedor onde tenha adquirido a ferramenta. Utilize acessórios de boa qualidade e de marca conhecida. Escolha os acessórios de acordo com o trabalho que tenciona executar. Para mais pormenores, consulte a embalagem destes. Os comerciais também pode ajudar e aconselhar.

Berbequim/aparafusador sem fios com bateria de iões de lítio

PT

REGRAS DE SEGURANÇA ADICIONAIS PARA O SEU BERBEQUIM SEM FIOS

1. Utilizar os punhos adicionais fornecidos com a ferramenta eléctrica. A perda de controlo pode provocar lesões.
2. Ao executar trabalhos durante os quais podem ser atingidos cabos eléctricos ou o próprio cabo de rede só deverá segurar a ferramenta eléctrica pelas superfícies de punho isoladas. O contacto com um cabo sob tensão também pode colocar sob tensão as peças metálicas do aparelho e levar a um choque eléctrico.

INSTRUÇÕES DE SEGURANÇA PARA A BATERIA

a) Não desmonte nem abra as pilhas ou a bateria.
b) Não provoque curto-circuito na bateria. Não guarde indiscriminadamente as baterias numa caixa ou numa gaveta onde possam entrar em contacto entre si ou com objectos metálicos, provocando curto-circuitos.
c) Não exponha a bateria ao calor ou ao fogo. Evite o seu armazenamento em locais expostos à luz solar directa.
d) Não submeta a bateria a choques ou pancadas.
e) No caso de fuga de líquidos, não permita que os líquidos entrem em contacto com a pele ou com os olhos. Em caso de contacto, lave a área afectada com bastante água e procure aconselhamento médico.
f) Em caso de ingestão de uma pilha ou bateria, procure imediatamente ajuda médica.
g) Mantenha a bateria limpa e seca.
h) Se os terminais da bateria estiverem sujos, limpe-os com um pano limpo e seco.
i) A bateria precisa de ser carregada antes de ser utilizada. Consulte sempre as

instruções e utilize a forma correcta de carregamento.

j) Não deixe a bateria a carregar quando não estiver a ser utilizada.
k) Após períodos prolongados de armazenamento, poderá ser necessário carregar e descarregar a bateria várias vezes para obter o desempenho máximo.
I) A bateria oferece o melhor desempenho quando é utilizada à temperatura ambiente normal (20 °C ± 5 °C).
m) Quando eliminar baterias, mantenha as baterias de diferentes sistemas electromecânicos separadas entre si.
n) A recarga da bateria apenas deve ser efectuada com o carregador especificado pela POSITEC. Um carregador que seja adequado para um tipo de bateria pode criar um risco de incêndio quando utilizado com outro tipo de bateria.
o) Quando a bateria não estiver a ser utilizada, mantenha-a afastada de outros objectos de metal, como os clips, moedas, chaves, pregos, parafusos ou outros pequenos objectos que podem promover uma ligação de um terminal ao outro. Se ocorrer a ligação dos dois terminais, pode provocar queimaduras ou incêndio.
p) Em condições de abuso de utilização, pode libertar-se líquido da bateria: evite o contacto. Se ocorrer o contacto acidental, lave com água. Se o líquido entrar em contacto com os olhos, procure ajuda médica adicional. O líquido libertado da bateria pode provocar irritação ou queimaduras.
q) Limpe os contactos da bateria e os do equipamento antes de instalar a bateria.
r) Quando a bateria estiver desgastada, retire-a prontamente.
s) Não utilize qualquer outro carregador além do especificamente fornecido para utilização com o equipamento.
t) Não utilize qualquer bateria não concebida para ser utilizada com o equipamento.
u) Mantenha a bateria fora do alcance de crianças.
v) Após períodos prolongados de armazenamento, poderá ser necessário carregar e descarregar a bateria várias

vezes para obter o desempenho máximo.
w) Guarde a documentação original do produto para referência futura.
x) Retire a bateria do equipamento quando o mesmo não estiver a ser utilizado.
y) Elimine o equipamento de forma correcta.

SÍMBOLOS

Para reduzir o risco de ferimentos, o utilizador deve ler o manual de instruções

Atenção

Usar protecção para os ouvidos

Usar protecção para os olhos

Apenas para utilização no interior

Não expor à chuva ou água

Não queimar

Não eliminar as baterias. As baterias usadas devem ser entregues num ponto de reciclagem

INSTRUÇÕES DE FUNCIONAMIENTO

NOTA: Antes de usar a ferramenta, leia o livro de instruções cuidadosamente.

ÂMBITO DE UTILIZAÇÃO

A ferramenta eléctrica destina-se a apertar e desapertar parafusos, assim como para furar em madeira, metal e plástico.

ANTES DE UTILIZAR A FERRAMENTA A) CARREGAMENTO DA BATERIA

O carregador fornecido tem por finalidade carregar a bateria de iões de lítio incluída na ferramenta. Não utilize qualquer outro carregador.

A bateria de iões de lítio está protegida contra um descarregamento total. Quando a bateria fica sem carga, a ferramenta desligase graças à existência de um circuito de protecção. Desta forma, a aparafusadora deixa de efectuar movimentos de rotação. Em ambientes quentes ou após uma utilização intensa, a bateria pode ficar demasiado quente o que não permite o seu carregamento. Deixe a bateria arrefecer antes de a carregar.

Quando a bateria é carregada pela primeira vez e após um armazenamento prolongado, após vários carregamentos e descarregamentos a bateria poderá ser carregada a 100%.

B) PARA REMOVER A BATERIA (Ver A1)

Prima, em primeiro lugar, o fecho de fixação da bateria (6) e depois remova-a do berbequim, fazendo-a deslizar.

C) PARA INSTALAR A BATERIA (Ver A2)

Após o carregamento, faça deslizar a bateria para o interior do respectivo compartimento existente no berbequim. Um ligeiro empurrão e pressão são suficientes.

INSTRUÇÕES DE FUNCIONAMIENTO

1. BOTÃO DE ALIMENTAÇÃO (Ver B)

Interruptor de ligar/desligar com função de bloqueio. Pressione para iniciar e solte para parar o berbequim. O interruptor de ligar/ desligar está equipado com uma função de travagem, que pára imediatamente o berbequim quando solta o interruptor com rapidez.

Este botão funciona também como comutador de velocidade permitindo-lhe aumentar a velocidade de funcionamento da ferramenta e o binário de torção ao exercer uma maior pressão sobre o botão. A velocidade de funcionamento depende da pressão exercida sobre este botão.

ATENÇÃO: Não utilize esta ferramenta a baixa velocidade por

longos períodos de tempo uma vez que tal pode provocar o sobreaquecimento interno da mesma.

2. INTERRUPTOR DE BLOQUEIO

O interruptor de gatilho pode ser bloqueado na posição OFF, o que ajuda a reduzir a possibilidade de arranque acidental, quando o berbequim não estiver a ser utilizado. Para bloquear o interruptor de gatilho, coloque o selector de rotação na posição central.

3. REVERSÍVEL (Ver C1, C2)

Para perfurar e dirigir parafusos, use a rotação para diante marcada por uma seta “◀◀” (a alavanca é movida à esquerda).

Use rotação inversa marcada por uma seta "▶▶" (a alavanca é movida à direita) para remover parafusos ou brocas presas.

ATENÇÃO: Nunca inverta o sentido de rotação quando o mandril

estiver em movimento. Aguarde até que tenha parado!

4. TREM DE ENGRENAGENS DE DUAS VELOCIDADES (Ver D)

O berbequim tem um selector de engrenagens mecânicas para duas velocidades de rotação, concebido para permitir baixa velocidade ("LO" marcada com 1) ou alta velocidade ("HI" marcada com 2). Na parte superior do berbequim, existe um interruptor deslizante para selecção de baixa "LO" ou alta "HI" velocidade. Quando utilizar o berbequim na gama de velocidade baixa "LO", a velocidade baixa e o berbequim passa a ter mais potência e binário.

Quando utilizar o berbequim na gama de velocidade alta "HI", a velocidade aumenta e o berbequim passa a ter menos potência e

binário.

1ª Marcha

Baixa velocidade: para aparafusar ou trabalhar com grandes diâmetros de perfuração

2ª Marcha

Alta velocidade: para trabalhar com pequenos diâmetros de perfuração

ATENÇÃO: Para evitar danos na engrenagem mecânica, deixe

sempre o mandril parar completamente antes de inverter o sentido de rotação ou accionar o selector engrenagem de duas velocidades.

5. AJUSTAMENTO DO MANDRIL (Ver E)

Para abrir o mordente do mandril rode a secção frontal do mandril. Introduza a broca de perfuração entre os mordentes do mandril e rode a secção frontal no sentido contrário. Assegure-se de que a broca de perfuração está no centro dos mordents. Por último, rode firmemente a secção frontal do mandril no sentido inverso. O mandril do berbequim está agora fixado.

6. AJUSTAMENTO DO BINÁRIO (Ver F)

(Força de aplicação do seu aparafusador) O binário é ajustado rodando o aro de ajuste do binário. O binário é maior quando o anel de ajuste de binário está rodado para uma posição de ajuste mais alto. O binário é menor quando o anel de ajustamento de binário está rodado para um posição de ajuste mais baixo.

As definições para os diferentes tipos de trabalho são as seguintes:

1 - 4 Para aplicação de parafusos pequenos
5 - 9 Para aplicação de parafusos em material macio
10 - 15 Para aplicação de parafusos em material macio e duro
	Para definição de perfuração pesada

7. BLOQUEIO AUTOMÁTICO DO EIXO (Ver G)

O bloqueio automático do eixo permite-lhe utilizar uma chave de parafusos normal O bloqueio automático do eixo permite-lhe

utilizar uma chave de parafusos normal, permitindo-lhe dar uma volta adicional para apertar firmemente um parafuso, aliviar um parafuso muito apertado ou continuar a trabalhar até a energia das baterias se esgotar. Para utilização como chave de parafusos manual, a cabeça de aparafusamento fica automaticamente bloqueada quando a ferramenta é desligada.

8. LUZ

Para activar a luz de trabalho basta premir o botão de alimentação. Ao libertar o botão de alimentação, a luz desliga-se.

Iluminação por LEDs para uma maior visibilidade em áreas escuras ou fechadas. O LED serve também de indicador da capacidade da bateria. Este fica intermitente quando a bateria fica fraca.

9. PERFURAÇÃO

Quando executar uma perfuração numa superfície rígida e lisa, utilize uma primeira furação central para marcar a localização do orifício que pretende. Isto evita que a broca saia fora do centro, quando o orifício é iniciado. Segure firmemente a ferramenta e coloque a ponta da broca no ponto a perfurar. Pressione o interruptor de gatilho para accionar a ferramenta, e aplique apenas a pressão suficiente para manter o corte da broca. Não force nem aplique força lateral para alargar um orifício.

As brocas de carboneto de tungsténio devem ser sempre zadas para betão e alvenaria. Quandourar metal, utilize só brocas de aço alta velocidade (HSS) em boas lições. Utilize sempre um suporte de das magnético (não incluído), quando "bits" aparafusamento. Quando afusar, aplique uma pequena quantidade de sabão líquido ou similar roscas dos parafusos, para facilitar a rção.

10. ELIMINAÇÃO DE UMA BATERIA USADA

Para preservar os recursos naturais, recicle ou elimine a bateria

Li-lon adequadamente. A bateria contém lítio.

Consulte e peça informações à sua autoridade local para tratamento de lixos sobre as opções de reciclagem e/ou eliminação disponíveis.

Consuma a carga da bateria fazendo funcionar o berbequim e, a seguir, remova a bateria do respectivo alojamento e tape as respectivas ligações com uma fita adesiva resistente, para evitar qualquer curto-circuito e descarga eléctrica. Não tente abrir ou remover nenhum dos componentes.

11. PROTECÇÃO CONTRA SOBRECARGA

Quando sobrecarregado, o motor pára. Alivie imediatamente a carga na máquina e deixe arrefecer durante aprox. 30 segundos à maior velocidade sem carga.

12. PROTECCÃO CONTRA SOBRECARGA EM DEPENDÊNCIA DA TEMPERATURA

Quando utilizada dentro do âmbito para o qual foi concebida, a ferramenta eléctrica não pode ser sobrecarregada. Se a carga for excessiva ou se a temperatura da bateria ultrapassar os admissíveis 75°C, o comutador electrónico desliga a ferramenta eléctrica até esta voltar à faixa de temperatura de funcionamento optimizada.

13. PROTECÇÃO CONTRA DESCARGA TOTAL

A bateria de iões de lítio está protegida por "Discharging Protection System" (Sistema de Protecção de Descarga). Quando a bateria fica sem carga, a ferramenta eléctrica é desligada através de um circuito de protecção: a ferramenta de trabalho não volta a funcionar.

SOLUÇÃO DE PROBLEMAS

1. POR QUE O NÃO RODA O BERBEQUIM QUANDO PRESSIONA O INTERRUPTOR?

O selector de inversão de movimento, na parte superior do interruptor de gatilho está posicionado na função de bloqueio. Desbloqueie o selector colocando-o na posição de rotação pretendida. Pressione o interruptor de gatilho e o berbequim começará a rodar.

2. O BERBEQUIM PÁRA ANTES DE O PARAFUSO ESTAR TOTALMENTE APERTADO. PORQUÊ?

Verifique a posição do binário do anel de ajuste de binário que está localizado entre o mandril e o corpo do berbequim. A Posição 1 é para o binário mais baixo e a Posição 15 é para o binário mais alto A Posição é para operação de perfuração. Regule o anel de ajuste de binário para uma posição mais alta para conseguir melhor resultado.

3. RAZÕES PARA TEMPOS DE SERVIÇO DIFERENTES DO CONJUNTO DE BATERIAS

Pelos tempos de recarga acima referidos, e se o conjunto de baterias não tiver sido utilizado durante um período prolongado, o tempo de funcionamento do conjunto de baterias será reduzido. Isto pode ser corrigido por várias operações de carga e descarga, ao carregar e trabalhar com o berbequim. Condições de serviço mais pesadas tais como a aplicação de parafusos de grandes dimensões em madeira rígida, consumirão mais depressa a energia do conjunto de baterias do que condições de serviço mais leves. Não recarregue o conjunto de baterias com temperaturas inferiores a 0°C e superiores e 45°C porque isso afectará o seu rendimento.

MANUTENÇÃO

A sua ferramenta não requer qualquer lubrificação ou manutenção adicional. Na sua ferramenta eléctrica, não existem componentes susceptíveis de serem substituídos pelo utilizador. Nunca utilize água ou produtos químicos para limpar a sua ferramenta. Limpe-a com um pano macio e seco. Guarde sempre a sua ferramenta num local seco. Mantenha as ranhuras de ventilação do motor devidamente limpas. Se observar a ocorrência de faíscas nas ranhuras de ventilação, isso é normal e não danificará a sua ferramenta.

PROTECÇÃO AMBIENTAL

Os equipamentos eléctricos não devem ser despositados com o lixo doméstico. Se existirem instalações adequadas deve reciclá-los. Consulte a sua autoridade local para tratamento de lixos ou fornecedor para obter aconselhamento sobre reciclagem.

DECLARAÇÃO DE CONFORMIDADE

Nós,

POSITEC Germany GmbH

Declaramos que o produto,

Descrição WORX Berbequim/aparafusador sem fios com bateria de iões de lítio

WX166.1 (1- designação de aparelho mecânico, representativo de Berbequim sem fio)

Função Perfurar

cumpre as seguintes Directivas,

Directiva respeitante a Máquinas

2006/42/EC

Directiva respeitante a Compatibilidade

Electromagnética 2004/108/EC

Diretivo RoHS 2011/65/EU

Normas em conformidade com

EN 55014-1

EN 55014-2

EN 60745-1

EN 60745-2-1

EN 60745-2-2

Nome Russell Nicholson

Endereço Positec Power Tools (Europe)
