BEDIENUNGSANLEITUNG WX156.1 WORX

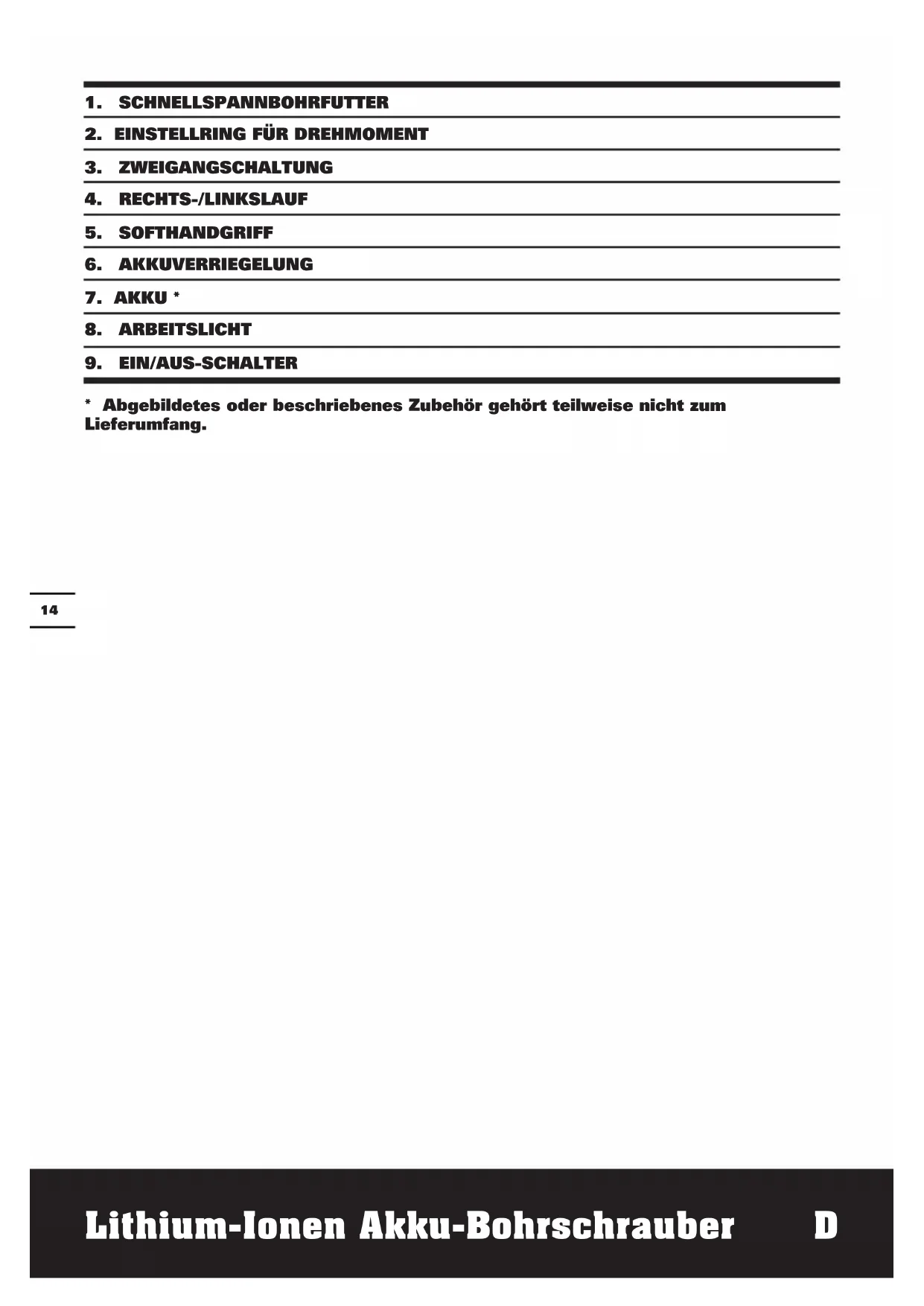

1. SCHNELLSPANNBOHRFUTTER

2. EINSTELLRING FÜR DREHMOMENT

3. ZWEIGANGSCHALTUNG

4. RECHTS-/LINKSLAUF

• Abgebildetes oder beschriebenes Zubehör gehört teilweise nicht zum Lieferumfang.15 Lithium-Ionen Akku-Bohrschrauber

TECHNISCHE DATEN Typ wX156 wX156.1 wX156.2 wX166 wX166.1 (1-Bezeichnung der Maschine, repräsentiert die Akku-Bohrmaschine ) wX156 wX156.1 wX156.2 wX166 wX166.1 Nennspannung 16V Max* 20V Max** Nenndrehzahl 0-400/0-1500/min Drehmomentstufen 15+1 Max. Drehmoment 35N.m 40N.m Bohrfutter Spannweite 10mm Maximaler Bohrdurchmesser in Stahl 10mm Holz 28mm 30mm Gewicht 1.24kg 1.26kg *Spannung ohne Arbeitslast gemessen. Anfangsakkuspannung erreicht maximal 16 Volt. Nennspannung ist 14.4 Volt. **Spannung ohne Arbeitslast gemessen. Anfangsakkuspannung erreicht maximal 20 Volt. Nennspannung ist 18 Volt.

INFORMATIONEN ÜBER LÄRM

Gewichteter Schalldruck L

: 75dB(A) Gewichtete Schallleistung L

3.0dB(A) Tragen Sie bei einem Schalldruck über einen Gehörschutz 80dB(A)

INFORMATIONEN ÜBER VIBRATIONEN

Vibrationsgesamtmesswertermittlung gemäß EN 60745: Bohren in Metall Vibrationsemissionswert a h,D < 2.5m/s

Unsicherheit K = 1.5m/s²16 Lithium-Ionen Akku-Bohrschrauber

Schrauben Vibrationsemissionswert a

Unsicherheit K = 1.5m/s² WARNUNG: Der Vibrationsemissionswert kann während des tatsächlichen Gebrauchs des Elektrowerkzeugs vom angegebenen Wert abweichen, je nachdem, wie das Werkzeug gemäß folgenden Beispielen und weiteren Verwendungsmöglichkeiten eingesetzt wird: Die Verwendung des Werkzeugs und die Art, wie die Materialien geschnitten oder angebohrt werden. Der Pflege- und Wartungszustand des Werkzeugs. Die Verwendung des richtigen Zubehörs und dessen Schärfe und Zustand. Die Festigkeit der Handgriffe und die Benutzung von Antivibrationszubehör. Der bestimmungsgemäß eund diesen Anweisungen entsprechende Gebrauch . Wird dieses Werkzeug nicht angemessen gehandhabt, kann es zum Auftreten des Hand-Arm-Vibrationssyndroms kommen. WARNUNG: Sie sollten die tatsächlichen Arbeitsabschnitte genau ermitteln, um so den Belastungsrad abzuschätzen. Auf diese Weise kann der Belastungsgrad während der gesamten Arbeitszeit möglicherweise wesentlich gemindert werden. So minimieren Sie das Risiko, dem Sie bei Vibrationen ausgesetzt sind. Verwenden Sie IMMER scharfe Meißel, Bohrer und Sägeblätter. Pflegen Sie dieses Werkzeug den Anweisungen entsprechend und achten Sie stets auf eine gutes Einfetten (wo erforderlich). Bei regelmäßiger Verwendung von Elektrowerkzeug sollten Sie in Antivibrationszubehör investieren. Vermeiden Sie den Einsatz von Werkzeugen bei Temperaturen von 10ºC oder darunter. Erstellen Sie einen Arbeitsplan, um die Verwendung von hochvibrierenden Werkzeugen auf mehrere Tage zu verteilen. ZUBEHÖRTEILE Wir empfehlen Ihnen, sämtliche Zubehörteile beim selben Fachhändler zu beziehen, bei dem Sie auch Ihr Elektrowerkzeug gekauft haben. Verwenden Sie nur hochwertige Zubehörteile von namhaften Herstellern. Weitere Informationen finden Sie auf der Verpackung der Zubehörteile. Auch Ihr Fachhändler berät Sie gerne. Modellnr. WX156 WX166 WX156.1 WX166.1 WX156.2 Li-Ion Batteriepack 1 1 2 2 30-Minuten-Ladegerät 1 1 1 1 Doppelbits 1 1 1 / 158pc ZUBEHÖRTEILE / / / 117 Lithium-Ionen Akku-Bohrschrauber

SICHERHEITSHINWEISE FÜR

1. Benutzen Sie mit dem Gerät gelieferte

Zusatzhandgriffe. Der Verlust der Kontrolle kann zu Verletzungen führen.

2. Halten Sie das Gerät an den

isolierten Griffflächen, wenn Sie Arbeiten ausführen, bei denen das Einsatzwerkzeug verborgene Stromleitungen oder das eigene Netzkabel treffen kann. Der Kontakt mit einer spannungsführenden Leitung kann auch metallene Geräteteile unter Spannung setzen und zu einem elektrischen Schlag führen.

SICHERHEIT HINWEISE FÜR

AKKUPACK a) Zellen bzw. Akkupack nicht zerlegen, öffnen oder zerdrücken. b) Akkupack nicht kurzschließen. Akkupacks nicht wahllos in einer Schachtel oder Schublade aufbewahren, wo sie einander kurzschließen oder durch andere leitfähige Materialien kurzgeschlossen werden könnten. c) Zellen bzw. Akkupacks nicht Hitze oder Feuer aussetzen. Lagerung in direktem Sonnenlicht vermeiden. d) Akkupack nicht mechanischen Stößen aussetzen. e) Im Fall, dass Flüssigkeit aus dem Akku austritt, darf diese nicht in Kontakt mit der Haut oder den Augen kommen. Sollte dies dennoch geschehen, den betroffenen Bereich sofort mit viel Wasser spülen und einen Arzt aufsuchen. f) Beim Verschlucken einer Zelle oder eines Akkupacks muss sofort ein Arzt herangezogen werden. g) Akkupack sauber und trocken halten. h) Sollten die Klemmen des Akkupacks schmutzig werden, diese mit einem sauberen, trockenen Tuch abwischen.

i) Akkupackmuss vor Gebrauch aufgeladen

werden. Immer dieses Anweisungen beachten und den korrekten Ladevorgang ausführen. j) Akkupack bei Nichtverwendung nicht längere Zeit aufladen lassen. k) Nach längerer Lagerung des Gerätes ist es eventuell notwendig, die Zellen oder das Akkupack mehrere Male aufzuladen und zu entladen, um eine optimale Leistung zu erhalten. l) Akkupacks funktionieren bei normaler Zimmertemperatur (20 °C ± 5 °C) am besten. m) Beim Entsorgen von Akkupacks sollten Akkupacks mit verschiedenen elektrochemischen Systemen voneinander getrennt gehalten werden. n) Nur mit dem von POSITEC bezeichneten Ladegerät aufladen. Ein Ladegerät, das für eine bestimmte Art von Akkupackgeeignet ist, kann bei Verwendung mit einem anderen Akkupack eine Brandgefahr darstellen. o) Bei Nichtverwendung des Akkupacks ist dieses von Metallgegenständen fernzuhalten, wie etwa Büroklammern, Münzen, Nägeln, Schrauben oder anderen kleinen Metallgegenständen, wo sich die Batterieklemmen berühren könnten. Das Kurzschließen der Batterieklemmen kann Verbrennungen bzw. einen Brand verursachen. p) Bei Missbrauch kann es sein, dass Flüssigkeit aus dem Akkupack austritt; Berührung vermeiden. Sollte es doch versehentlich zum Kontakt kommen, mit Wasser spülen. Falls die Flüssigkeit in die Augen gerät, muss ärztliche Hilfe beansprucht werden. Aus dem Akku austretende Flüssigkeit kann zu Reizungen oder Verbrennungen führen. q) Die Kontaktstellen des Akkupacks sowie die des Gerätes vor dem Einsetzen des Akkus reinigen. r) Erschöpftes Akkupack sofort herausnehmen. s) Kein Ladegerät verwenden, das nicht ausdrücklich für den Gebrauch mit dem Gerät vorgesehen ist. t) Kein Akkupack verwenden, das nicht für den Gebrauch mit dem Gerät vorgesehen ist.18 Lithium-Ionen Akku-Bohrschrauber

u) Akkupacks von Kindern fernhalten.

v) Nach längerer Lagerung des Gerätes ist es

eventuell notwendig, die Zellen oder das Akkupack mehrere Male aufzuladen und zu entladen, um eine optimale Leistung zu erhalten. w) Die originalen Produktunterlagen zum späteren Nachschlagen aufbewahren.

x) Den Akku bei Nichtverwendung aus dem

Gerät nehmen. y) Ordnungsgemäß entsorgen. SyMBOLE Zur Reduzierung der Verletzungsge- fahr bitte die Bedienungsanleitung durchlesen WARNUNG! Tragen Sie einen Gehörschutz Tragen Sie eine Schutzbrille Tragen Sie eine Staubmaske Nicht im Freien verwenden Vor Regen und Feuchtigkeit schützen Nicht verbrennen Akku nicht in den Haushaltsmüll geben. Bringen Sie den leeren Akku zu Ihrer lokalen Sammel- oder Recyclingstelle.19 Lithium-Ionen Akku-Bohrschrauber

HINWEISE ZUM BETRIEB

HINWEIS: Lesen Sie das Handbuch vor Inbetriebnahme des Werkzeuges sorgfältig durch.

BESTIMMUNGSGEMÄSSER GEBRAUCH

Das Elektrowerkzeug ist bestimmt zum Eindrehen und Lösen von Schrauben sowie zum Bohren in Holz, Metall, und Kunststoff.

Das mitgelieferte Akku-Ladegerät ist dem in der Maschine eingebauten Lithium-Ionen- Akku angepasst. Verwenden Sie kein anderes Akku-Ladegerät. Der Lithium-Ionen-Akku ist gegen übermäßiges Entladen geschützt. Wenn der Akku leer ist, wird die Maschine von einem Schutzkreis ausgeschaltet: Der Werkzeughalter dreht sich nicht mehr. In einer warmen Umgebung oder nach extremem Gebrauch könnte der Akku zu heiss geworden sein, um einen Ladevorgang einzuleiten. Lassen Sie den Akku sich erst gut abkühlen, bevor Sie ihn aufladen. Wird der Akku erstmalig oder nach längerer Zeit aufgeladen, nach mehrmaligen Lade- und Entladezyklen akzeptiert der Akku jedoch ein Aufladen von 100%.

B) SO ENTNEHMEN SIE DAS AKKUPACK

(Siehe A1) Drücken Sie zuerst fest auf den Entriegelungsknopf für das Akkupack (6), und ziehen Sie dann das Akkupack aus Ihrem Werkzeug heraus.

C) SO INSTALLIEREN SIE DAS

AKKUPACK (Siehe A2) Schieben Sie das voll aufgeladene Akkupack mit genügend Kraft wieder in das Werkzeug hinein, bis es einrastet.

HINWEISE ZUM BETRIEB

1. EIN/AUS-SCHALTER (Siehe B)

Zum Einschalten des Werkzeugs drücken Sie auf den Schalter. Zum Stoppen lassen Sie den Schalter wieder los. Der Ein/Aus-Schalter bietet zugleich eine Bremsfunktion, die das Bohrfutter augenblicklich stoppt, wenn Sie den Schalter loslassen. Je nach Betätigungsdruck können Sie mit dem Ein-/Ausschalter auch die Drehzahl steuern: Je stärker der Druck, desto größer Drehzahl und Drehmoment. Die Drehzahl wird durch den Druck auf den Schalter reguliert. WARNUNG: Nicht über längere Zeiträume bei niedriger Geschwindigkeit betreiben, dabei kann es zu großer Hitzeentwicklung im Geräteinneren kommen.

2. SCHALTERVERRIEGELUNG

Der Schalter kann in der OFF (AUS)-Position verriegelt werden. Dies vermindert die Gefahr des unbeabsichtigten Anlaufens des Bohrers. Stellen Sie den Laufrichtungswahlschalter in die Mittelposition, um die Schalterverriegelung zu aktivieren.

3. EINSTELLUNG DER DREHRICHTUNG

(Siehe C1, C2) Zum Bohren und Schrauben nutzen Sie den Vorwärtslauf, dieser ist markiert als „ ” (Hebel ist zur linken Seite umgelegt). Nutzen Sie die Rücklauffunktion, markiert als „ ” (Hebel ist zur rechten Seite umgelegt) nur, um Schrauben herauszudrehen oder um eingeklemmte Bohrer herauszuholen. WARNUNG: Ändern Sie die Arbeitsrichtung niemals bei laufendem Bohrer. Warten Sie, bis der Bohrer steht!

4. ZWEISTUFIGE GANGSCHALTUNG

(Siehe D) Die Bohrmaschine hat eine 2-Gangschaltung für Bohren und Schrauben mit niedriger LO (1) oder hoher HI (2) Drehzahl. Ein Schieber an der Oberseite dient der Einstellung der Drehzahl auf LO oder HI. In der Geschwindigkeitsstufe LO arbeitet die Bohrmaschine mit niedriger Geschwindigkeit; Leistung und Drehmoment sind jedoch höher. In der Geschwindigkeitsstufe HI arbeitet die Bohrmaschine dagegen mit höherer Geschwindigkeit; Leistung und Drehmoment sind jedoch geringer.20 Lithium-Ionen Akku-Bohrschrauber

I Gang Niedrige Umdrehungszahl: Für Anziehen von Schrauben oder Arbeiten mit großen Bohrdurchmessern II Gang Hohe Umdrehungszahl: Für Arbeiten mit kleinen Bohrdurchmessern WARNUNG: Warten Sie immer, bis der Motor völlig stillsteht, ehe Sie die Geschwindigkeit oder die Drehrichtung ändern; andernfalls kann das Getriebe beschädigt werden.

5. BOHRFUTTEREINSTELLUNG (Siehe E)

Zum Öffnen des Bohrfutters drehen Sie den vorderen Teil des Bohrfutters. Setzen Sie das Bit zwischen die Bohrfutterbacken und drehen Sie den vorderen Teil des Bohrfutters wieder in Gegenrichtung. Achten Sie darauf, dass das Bit genau in der Mitte des Bohrfutters sitzt. Abschließend ziehen Sie das Bohrfutter fest an. Der Bohrer ist nun richtig im Bohrfutter eingespannt.

6. EINSTELLUNG DES DREHMOMENTS

(Siehe F) (Die Schraubkraft Ihres Akku-Bohrschraubers) Das Drehmoment wird durch Verdrehen des Drehmomenteinstellrings eingestellt. Das Drehmoment wird größer, wenn Sie den Drehmomenteinstellring in Richtung größere Einstellwerte drehen. Das Drehmoment wird kleiner, wenn Sie den Drehmomenteinstellring in Richtung kleinere Einstellwerte drehen. Nutzen Sie folgende Einstellungen:

1 - 4 Zum Eindrehen kleiner Schrauben

5 - 9 Zum Eindrehen von Schrauben in

10 - 15 Zum Eindrehen von Schrauben in

weiches und hartes Material Für schwere Bohrarbeiten

SPINDELARRETIERUNG (Siehe G) Die automatische Spindelarretierung gestattet Ihnen, das Werkzeug wie einen normalen Schraubendreher zu verwenden. Sie können die Spindelarretierung verwenden, um eine Schraube besonders festzuziehen, eine festsitzende Schraube zu lockern oder das Arbeiten fortzusetzen, wenn der Akku nachlässt. Wenn das Werkzeug ausgeschaltet ist, wird der Schraubkopf automatisch verriegelt und kann zum manuellen Schrauben verwendet werden.

Das Arbeitslicht leuchtet bereits bei geringem Druck auf den Ein-Aus-Schalter, das Gerät läuft aber noch nicht an . Wenn Sie den Ein-/ Ausschalter loslassen, geht das Licht wieder aus. LED-Beleuchtung für bessere Sicht an dunklen Stellen. Die LED informiert Sie auch über den Energiestand des Akkus. Bei niedrigem Energiestand blinkt die LED.

Verwenden Sie beim Bohren in hartes Material einen Körner, um den gewünschten Bohrungspunkt zu markieren. Ein kleiner Körnerpunkt verhindert, dass der Bohrer beim Anbohren verläuft. Halten Sie das Werkzeug fest und setzen Sie die Bohrerspitze auf den Bohrpunkt. Starten Sie den Bohrer durch Betätigen des Schalters. Bringen Sie ausreichend Kraft auf, damit die Bohrerspitze sich in das Material arbeitet. Versuchen Sie jedoch niemals, den Bohrer mit Gewalt oder durch seitlichen Druck weiter in das Material zu treiben. Für Arbeiten in Mauerwerk und Beton sollten Sie immer Wolframkarbidbohrer verwenden. Für Arbeiten in Metall sollten Sie ausschließlich HSS-Bohrer in einwandfreiem Zustand verwenden. Verwenden Sie beim Arbeiten mit kurzen Schrauberklingen immer einen magnetischen Bit-Halter (nicht inbegriffen). Geben Sie beim Eindrehen von Schrauben eine kleine Menge Seifenwasser o. ä. auf das Gewinde, um das Eindrehen zu erleichtern.

10. ENTSORGUNG VON AKKUS

Der Umwelt zuliebe sollten Sie ausgediente Akkus vorschriftsmäßig entsorgen oder einem Recycling zuführen. Der Akku enthält Lithiumbatterie.21 Lithium-Ionen Akku-Bohrschrauber

Erkundigen Sie sich bei Ihrer lokalen Abfallentsorgungsstelle über bestehende Recycling- und/oder Entsorgungsmöglichkeiten. Entleeren Sie den Akku in der Kreissäge und nehmen Sie ihn dann heraus. Kleben Sie die metallischen Anschlüsse des Akkus mit Industrieklebeband ab, um zu verhindern, dass durch einen Kurzschluss des Akkus Energie freigesetzt wird. Versuchen Sie unter keinen Umständen, eine der Komponenten zu entfernen oder zu öffnen.

11. üBERLASTUNGSSchUTZ

Bei Überlastung hält der Motor an. Schalten Sie das Gerät aus und warten Sie bis sich das Gerät ausreichend abgekühlt hat bevor Sie wieder einschalten. Verringern Sie die Belastung des Gerätes.

12. TEMPERATURABhäNGIGER

üBERLASTSchUTZ Bei bestimmungsgemäßen Gebrauch kann das Elektrowerkzeug nicht überlastet werden. Bei zu starker Belastung oder überschreitung der zulässigen Akku-Temperatur von 75 °C schaltet die Elektronik das Elektrowerkzeug ab, bis diese wieder im optimalen Betriebstemperaturbereich ist.

13. TIEFENTLADUNGSSchUTZ

Der Li-Ionen-Akku ist durch das “Discharging Protection System” gegen Tiefentladung geschützt. Bei entladenem Akku wird das Elektrowerkzeug durch eine Schutzschaltung abgeschaltet: Das Einsatzwerkzeug bewegt sich nicht mehr. pROBLEMBEHEBUNg

1. wARUM LäSST SIch DIE

BOhRMASchINE BEIM DRücKEN DES SchALTERS NIchT EINSchALTEN? Der Drehrichtungsschalter (Vorwärts/ Rückwärts) befindet sich in der Verriegelungsposition. Entsperren Sie den Schalter, indem die gewünschte Drehrichtung einstellen. Beim Drücken des Schalters fängt die Bohrmaschine an, sich zu drehen.

2. DER BOhRER STOPPT, EhE DIE

SchRAUBE RIchTIG FESTGEZOGEN IST Überprüfen Sie die Drehmomenteinstellung am Drehmomenteinstellring (zwischen dem Spannfutter und Gehäuse). Position 1 ist die Einstellung für das niedrigste Drehmoment (zum Schrauben eindrehen); Position 15 die für das höchste Drehmoment (zum Schrauben eindrehen). Position wird zum Bohren verwendet. Stellen Sie das Drehmoment höher ein, um ein optimales Ergebnis zu erzielen.

3. GRüNDE FüR UNTERSchIEDLIchE

EINSATZZEITEN Probleme beim Laden oder längere Zeiten des Nichtgebrauchs können die Einsatzzeit des Akkus beträchtlich herabsetzen. Nach mehreren Lade- und Entladevorgängen wird der Akku seine volle Leistung wieder erreichen. Harte Einsatzbedingungen wie z. B. das Eindrehen großer Schrauben in hartes Holz verbrauchen mehr Energie als weniger schwere Arbeiten. Laden Sie den Akku nicht bei Temperaturen unter 0 °C bzw. über 45 °C; andernfalls wird die Leistung beeinträchtigt. WARTUNg Ihr Werkzeug benötigt keine zusätzliche Schmierung oder Wartung. Es enthält keine Teile, die Sie warten müssen. Reinigen Sie Ihr Werkzeug niemals mit Wasser oder chemischen Loesungsmitteln. Wischen Sie es mit einem trockenen Tuch sauber. Lagern Sie Ihr Werkzeug immer an einem trockenen Platz. Sorgen Sie dafür, dass bei staubigen Arbeiten die Lüftungsöffnungen frei sind. Falls es erforderlich sein sollte, den Staub zu entfernen, trennen Sie zuerst das Elektrowerkzeug vom Stromversorgungsnetz. Verwenden Sie nichtmetallische Objekte zum Entfernen von Staub und vermeiden Sie das Beschädigen innerer Teile.22 Lithium-Ionen Akku-Bohrschrauber

UMWELTSCHUTZ Elektroprodukte dürfen nicht mit dem normalen Haushaltsmüll entsorgt werden, sondern sollten nach Möglichkeit zu einer Recyclingstelle gebracht werden. Ihre zuständigen Behörden oder Ihr Fachhändler geben Ihnen hierzu gerne Auskunft.

KONFORMITÄTSERKLÄRUNG

Wir, POSITEC Germany GmbH Konrad-Adenauer-Ufer 37 50668 Köln Erklären hiermit, dass unser Produkt, Beschreibung WORX Schnurloser Lithium- Ionen-Bohrer/Schraubendreher Typ WX156 WX156.1 WX156.2 WX166 WX166.1 (1-Bezeichnung der Maschine, repräsentiert die Akku-Bohrmaschine) Funktionen Bohren Den Bestimmungen der folgenden Richtlinien entspricht: Maschinenrichtlinie 2006/42/EC EMV-Richtlinie 2004/108/EC RoHS Weisung 2011/65/EU Werte nach EN 55014-1 EN 55014-2 EN 60745-1 EN 60745-2-1 EN 60745-2-2 Name Russell Nicholson Anschrift Positec Power Tools (Europe) Ltd, PO Box 152, Leeds, LS10 9DS, UK 2013/02/22 Leo Yue POSITEC Qualitätsleiter23 perceuse/Visseuse sans fil Lithium-Ion
