BRUKSANVISNING WX156.1 WORX

POSITEC Kvalitetschef

1. AVAIMETON ISTUKKA
2. VETOKYTKIN
3. VAIHTEENVALITSIN
4. MYÖTÄ - JA VASTAPÄIVÄINEN PYÖRIMISLIIKE
5. SOFT GRIP - KAHVA
6. AKKUPAKKAUKSEN SALPA
7. AKKUPAKKAUS *
8. TYÖVALO
9. KÄYNNISTYS-/PYSÄYTYSKYTKIN

TEKNISET TIEDOT

POSITEC kvalitetsleder

1. NYCKELLÖS CHUCK
2. VARIABEL KOPPLING
3. VÄXELVÄLJARE
4. ROTERING FRAM OCH TILLBAKA
5. HANDTAG MED MJUKT GREPP
6. BATTERIPAKETETS LÅSNING
7. BATTERIPAKET *
8. ARBETSLAMPA
9. TILL/FRÅN-STRÖMBRYTAREN

* Alla tillbehör beskrivna eller avbildade nedan medföljer inte standardprodukten.

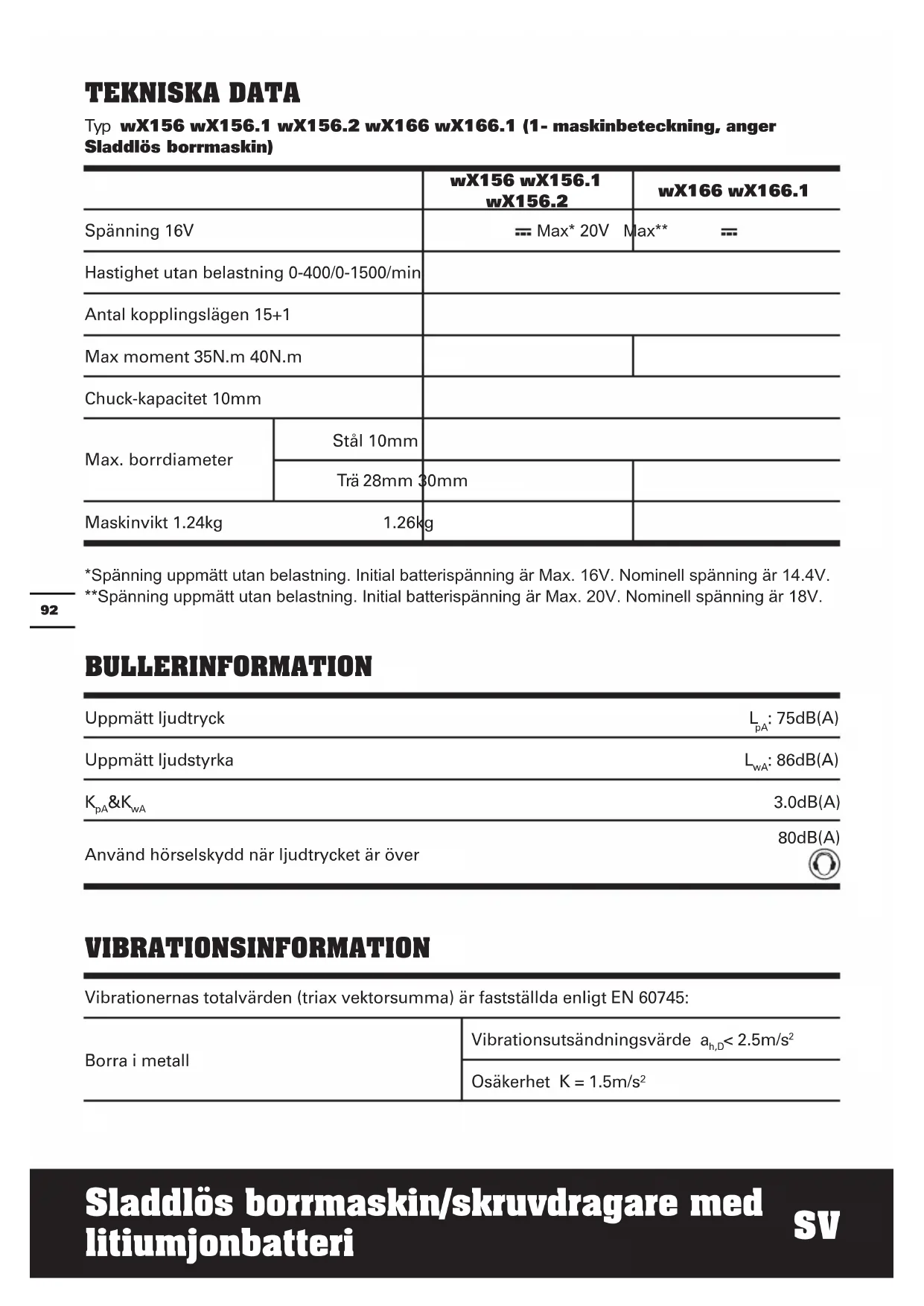

TEKNISKA DATA

Typ wX156 wX156.1 wX156.2 wX166 wX166.1 (1- maskinbeteckning, anger Sladdlös borrmaskin)

		wX156 wX156.1wX156.2	wX166 wX166.1
Spänning 16V		--- Max* 20V Max** ---
Hastighet utan belastning 0-400/0-1500/min
Antal kopplingslägen 15+1
Max moment 35N.m 40N.m
Chuck-kapacitet 10mm
Max. borrdiameter	Stål 10mm
	Trä 28mm 30mm
Maskinvikt 1.24kg 1.26kg

*Spänning uppmätt utan belastning. Initial batterispänning är Max. 16V. Nominell spänning är 14.4V.
**Spänning uppmätt utan belastning. Initial batterispänning är Max. 20V. Nominell spänning är 18V.

BULLERINFORMATION

Uppmätt ljudtryck	L_pA : 75dB(A)
Uppmätt ljudstyrka	L_wA : 86dB(A)
K_pA & K_wA	3.0dB(A)
Använd hörselskydd när ljudtrycket är över	80dB(A)

VIBRATIONSINFORMATION

Vibrationernas totalvärden (triax vektorsumma) är fastställda enligt EN 60745:

Borra i metall	Vibrationsutsändningsvärde a_h,D < 2.5m/s^2
	Osäkerhet K = 1.5m/ s^2
Skruvdragning utan påverkan	Vibrationsutsändningsvärde a_h < 2.5m/s^2
	Osäkerhet K = 1.5m/ s^2

VARNING: Vibrationsemissionsvärdet vid användning av maskinverktyg kan skilja sig åt från det deklarerade värdet beroende på hur verktyget används och beroende på följande exempel och andra variationer av hur verktyget används:

Hur verktyget används och materialet som verktyget används med.

Verktyget är i bra skick och bra underhållet.

Användning av korrekt tillbehör till verktyget och säkerställandet att det är vasst och i bra skick.

Beroende på hur tajt åtdraget handtaget är och om några antivibrationstillbehör används.

Verktyget används som avsett enligt konstruktionen och de här instruktionerna.

Detta verktyg kan orsaka hand-arm-vibrationssyndrom om det används på felaktigt sätt.

WARNING: För att det ska bli korrekt bör en beräkning av exponeringsnivån under verkliga förhållanden vid användning också tas med för alla delar av hanteringscykeln

såsom tiden när verktyget är avstängt och när det körs på tomgång utan att utföra något arbete. Detta kan betydligt minska exponeringsnivån över den totala arbetsperioden.

Hjälp för att minimera risken för vibrationsexponering.

Använd ALLTID skarpa mejslar, borrar och blad.

Underhåll verktyget i enlighet med dessa instruktioner och håll det välsmort (där det är nödvändigt).

Om verktyget ska användas regelbundet, investera i antivibrationstillbehör.

Undvik att använda verktyget i temperaturer på 10°C eller lägre.

Planera ditt arbetsschema för att sprida ut användning av kraftigt vibrerande verktyg över flera dagar.

TILLBEHÖR

Modellnr. wX156 wX16	6 wX156.1	wX166.1 wX156.2
Litiumbatteri 1 1 2 2
30min Laddning 1 1 1 1
Dubbeländade bits 1 1 1 /
158 Tillbehör // / 1

Vi rekommenderar att du köper dina tillbehör från samma återförsäljare som du köpte produkten från. Använd bra tillbehör med kvalitet av välkända märken. Välj tillbehör som passar den typ av arbete som du planerar att utföra. Läs på tillbehörens förpackning för mera information. Din återförsäljare kan också hjälpa dig och ge dig råd.

SÄKERHETSFÖRESKRIFTER FÖR BORRSÄKERHET

1. Om det finns medföljande handtag till maskinen, använd dem. Om du förlorar kontroll över maskinen kan det leda till personskada.
2. Se till att använda vadderade greppytor när du arbetar med maskinen, särskilt då verktyget kan skada dolda ledningar. Kontakt med spänningsförande ledningar kan leda till att användaren får en elektrisk chock.

SÄKERHETSFÖRESKRIFTER FÖR BATTERIET

a) Ta inte isär batteriet, öppna inte heller batteriet eller sära på battericeller.
b) Kortslut inte batteriet. Förvara inte batteriet på ett slarvigt sätt i en låda där det kan kortslutas eller skadas av ledande material.
c) Exponera inte batteriet för eld eller värme. Undvik förvaring i direkt solljus.

d) Utsätt inte batteriet för mekanisk chock.

e) Om batteriet läcker, låt inte vätskan komma i kontakt med hud eller ögon. Om så ändå skulle hända, skölj med mycket vatten och sök läkarhjälp.

f) Sök omedelbar läkarhjälp om någon har svalt en battericell eller batteriet.

g) Håll batteriet rent och torrt.

h) Torka av batteriet om det blir smutsigt med en torr, ren trasa.

i) Batteriet måste laddas före användning. Använd den här bruksanvisningen för att ladda batteriet korrekt.

j) Låt inte batteriet stå på laddning när det inte används.

k) Efter lång tids användning kan det bli nödvändigt att ladda och ladda ur batterieet många gånger för att nå maximal prestanda.

I) Batterier fungerar bäst när de används vid normal rumstemperatur (20 °C ± 5 °C).

m) När du kasserar batteriet, se till att hålla batterier med olika elektrokemiska system ifrån varandra.

n) Ladda endast med laddare av varumärket

POSITEC. En laddare som passar för en viss typ av batteri kan förorsaka brandrisk vid användning tillsammans med ett annat batteri.

o) När batteriet inte används, håll det borta från metallobjekt, såsom pappersgem, pengar, nycklar, naglar, skruvar eller andra små metallobjekt som kan leda ström från en terminal till en annan. Om batteriterminalerna kortsluter varandra kan de förorsaka brandrisk.
p) Vid ovårdsam behandling kan vätska läcka från batteriet; undvik kontakt. Om kontakt ändå sker skölj ordentligt med vatten. Om vätska hamnar i ögonen, sök läkarhjälp. Vätska som läcker från batteriet kan förorsaka irritation och brännskador.
q) Rengör batteriet och även verktyget innan du sätter i batteriet.
r) Ta bort urladdade batterier direkt.
s) Använd ingen annan laddare än den som specifikt ska användas med det här batteriet.
t) Använd inte ett batteri som inte är avsett för användning med det här verktyget.
u) Håll batteriet borta från barn.
v) Efter lång tids användning kan det bli nödvändigt att ladda och urladda batteriet många gånger för att nå maximal prestanda.
w) Behåll den ursprungliga bruksanvisningen för framtida användning.
x) Plocka ur batteriet från verktyget då det inte används.
y) Kassera batteriet på rätt sätt.

SYMBOLER

För att minska risken för skador måste användaren läsa bruksanvisningen

Varning

Använd hörselskydd

Använd skyddsglasögon

Använd skyddsmask

Får endast användas inomhus

Får ej utsättas för regn eller vatten

Får ej uppeldas

Kasta inte batterier i soptunnan. Lämna uttjänta batterier till din lokala uppsamlings eller återvinningsstation.

Li-Ion

BRUKSANVISNING

OBS: Innan du använder verktyget, läs noga igenom bruksanvisningen.

äNDAMåLSENLIG ANVäNDNING

Verktyget är avsett för i- och urdragning av skruvar samt för borrning i trä, metall, och plast.

INNAN ENhETEN TAS I BRUK A) LADDA BATTERIET

Den medföljande batteriladdaren matchar det litiumjonbatteri som sitter i enheten. Använd ingen annan batteriladdare.

Litiumjonbatteriet har skydd mot djup urladdning. När batteriet är tomt stängs enheten av med hjälp av en skyddskrets: Då upphör verktygshållaren att rotera.

I en varm miljö eller efter massiv användning, kan batteripaketet blir alltför varmt för att kunna laddas. Låt batteriet svalna före laddning.

När batteriet laddas för första gången eller efter långvarig förvaring, men efter åtskilliga laddnings- och urladdningscykler kan batteriet ta emot 100% laddning.

Tryck på batteriets spärrhake (6) och ta bort batteriet från verktyget.

c) SÄTTA I BATTERIET (Se A1)

Låt det fullt laddade batteriet glida ordentligt på plats tills dess att det klickar in i rätt position..

ANVÄNDARHANDLEDNING

1. AVTRycKARKNAPP (Se B)

Tryck in för att starta borrmaskinen och släpp ut för att stoppa den. Till/Från-strömbrytaren innehåller också en bromsfunktion, som omedelbart stoppar chucken när du snabbt släpper ut strömbrytarknappen.

Det finns även en variabel hastighetsomkopplare som ger högre hastighet och vridmoment med ökat utlösartryck. Varvtalet styrs av tryckkraften på strömbrytaren.

WARNING: Om borrmaskinen körs en längre period med lågt varvtal blir den invändigt mycket varm.

2. STRÖMBRYTARLÅS

Riktningsväljaren kan användas för att låsa strömbrytaren så att borrmaskinen inte kan startas oavsiktligt. För att låsa strömbrytaren ställs riktningsväljaren i mellanläget.

3. OMVÄND RIKTNING (Se C1, C2)

För borrning och skruvning med framåtrotering använder du “◀”spaken flyttas till vänster). Använd bara bakåtrotering märkt med “▶”(spaken flyttas till höger) för att ta bort skruvar eller lossa på ett fastklämt borrjärn.

WARNING: Försök aldrig ändra rotationsriktningen när chucken roterar. Vänta tills den har stannat helt!

4. VÄXEL FÖR TVÅ HASTIGHETER (Se D)

Borrmaskinen har en växel för två hastigheter avsedda för borning eller drivning med lågt (märkt 1) eller högt (märkt 2) varvtal. Med skjutreglaget ovanpå borrmaskinen väljer du lågt eller högt varvtal. När borrmaskinen körs inom det låga varvtalsområdet har den stor kraft och stort moment. När borrmaskinen körs inom det höga varvtalsområdet har den mindre kraft och moment.

Växel I

Låghastighetsområde: för skruvdragning eller arbete med stora borrdiametrar

Växel II

Höghastighetsområde: för arbete med små borrdiametrar

WARNING: För att hindra att växeln skadas, se till att chucken stannat helt innan rotationsriktningen eller växeln ändras.

5. JUSTERING AV CHUCKEN (Se E)

För att öppna chuckens backar, vrid chuckens främre del moturs (när borrmaskinen ses framifrån). Sätt in borret mellan chuckens backar och håll borret mitt emellan backarna. Vrid sedan främre delen av chucken medurs för att klämma fast borret.

6. INSTÄLLNING AV MOMENTET (Se F)

(Momentet från maskinen vid idragning av skruvar)

Momentet kan ställas in genom att ringen för momentinställning vrids. Momentet blir större när ringen för momentinställning vrids till ett högre värde. Momentet blir mindre när ringen för momentinställning vrids till ett lägre värde. Gör inställningen så här:

1 - 4 För	idragning av små skruvar
5 - 9 För	idragning av skruvar i mjukt material
10 - 15 För	idragning av skruvar i jämnt och hårt material
	För borrning som kräver stor kraft

7. AUTOMATISKT AXELLÅS (Se G)

Det automatiska axellåset gör att du kan använda borrmaskinen som en vanlig skruvmejsel. Du kan dra åt en skruv extra hårt, lossa en skruv som sitter fast eller fortsätta arbetet när batteriet tagit slut. För manuell skruvdragning är chucken låst när verktyget är frånslaget.

8. ARBETSLAMPA

Du tänder lampan genom att trycka på på/av-omkopplaren. När du släpper upp på/av-omkopplaren slocknar lampan.

LED belysning ökar synligheten rejält för mörka eller instängda områden. LED är också en batterikapacitetsindikator. Den kommer att blinka när effekten blir låg.

9. BORNING

Vid borrning i en jämn hård yta, använd en körnare för att markera hålets placering. Detta hindrar att borret vandrar bort från den avsedda punkten när borret roterar. Håll verktyget stadigt och placera borrspetsen där hålet ska borras. Tryck in strömbrytaren för att starta verktyget. Tryck borret tillräckligt hårt mot arbetsstycket för att borret ska skära. Tryck inte åt sidan och försök inte vidga hålet med borret.

Använd endast borr med hårdmetallskär vid borrning i betong eller tegel. Använd endast HSS-borr i

gott skick för borning i metall. Använd alltid en magnetisk bit-hållare vid användning av korta skruv-bits. Vid idragning av skruvar kan det vara bra att lägga en droppe vätska på skruvens gångor för att underlätta idragningen.

10. HANTERING AV UTTJÄNADE BATTERIER

Var rädd om naturen och lämna batteriet på avsedda platser som följer lagar och förordningar. Batteriet innehåller Litiumbatteri. Fråga kommunens miljöavdelning var och hur du kan kassera batteriet. Ladda ur batteriet helt genom att köra maskinen och ta sedan bort batteriet från maskinen. Tejpa sedan över batteriets anslutningspoler med kraftig tejp för att förhindra kortslutning och urladdning. Försök inte öppna eller avlägsna delar av batteriet..

11. ÖVERBELASTNINGSSKYDD

Vid överbelastning stannar motorn. Avlasta genast maskinen och låt den svalna i cirka 30 sekunder med högsta hastighet utan belastning.

12. TEMPERATURBEROENDE ÖVERBELASTNINGSSKYDD

Om elverktyget används på ändamålsenligt sätt kan det inte överbelastas. Vid för kraftig belastning eller om tilllåten batteritemperatur på 75°C överskrids, kopplar elektroniken bort elverktyget tills det åter uppnått optimal drifttemperatur.

13. DJUPURLADDNINGSSKYDD

Litiumjonbatteriet är skyddat med "Skyddssystem för urladdning" skyddad mot djupurladdning. Vid urladdat batteri kopplar skyddskopplingen från elverktyget: och insatsverktyget roterar inte längre.

FELSÖKNING

1. VARFÖR STARTAR INTE BORRMASKINEN NÄR JAG TRYCKER PÅ STRÖMBRYTAREN?

Kontrollera läget på riktningsväljaren ovanför strömbrytaren. Den kanske står i mellanläget (låst). Flytta väljaren till ett av sidolägena och försök borra genom att trycka på strömbrytaren.

2. VARFÖR STANNAR BORRMASKINEN INNAN SKRUVEN ÄR HELT IDRAGEN?

Kontrollera läget på ringen för momentinställning som sitter mellan chucken och borrmaskinen. Läge 1 ger det minsta momentet, läge 15 det största momentet för skruvdragning. Läge ⚡ är avsett för borrning. Vrid ringen för momentinställning till ett högre värde för att få bästa resultat.

3. ORSAKER TILL ATT BATTERIPAKETEN VARAR OLIKA LÄNGE

Laddningsproblem som beskrivs ovan och om batteripaketet legat lagrat och inte använts under en lång tid minskar batteriets driftstid. Detta kan åtgärdas genom att laddas och laddas ur flera gånger genom att maskinen används och laddas upprepade gånger. Om maskinen belastas hårt, t.ex. genom att stora skruvar dras in i hårt trä, förbrukas batteriets energi snabbare än vid lätt belastning. Ladda inte batterierna vid temperaturer under 0°C eller över 45°C eftersom detta påverkar egenskaperna.

UNDERHÅLL

Ditt verktyg kräver inte extra smörjning eller underhåll.

Det finns inga delar som kan repareras i verktyget. Använd aldrig vatten eller kemiska medel för att rengöra verktyget. Torka rent med en torr trasa. Förvara alltid verktyget på en torr plats. Håll motorns ventileringsöppningar rena. Håll alla knappar fria från damm. Ibland ser du kanske att det slår gnistor i ventileringsöppningarna. Det är normalt och kommer inte att skada verktyget.

MILJÖSKYDD

Uttjänade elektriska produkter får inte kasseras som hushållsavfall.

Återanvänd där det finns anläggningar för det. Kontakta dina lokala myndigheter eller Íterförsäljare för ÍtervinningsrÍd.

DEKLARATION OM ÖVERENSSTÄMMELSE

Vi,

POSITEC Germany GmbH

Förklarar att denna produkt,

Beskrivning WORX Sladdlös borrmaskin/skruvdragare med litiumjonbatteri

WX166.1 (1- maskinbeteckning, anger Sladdlös borrmaskin)

Funktion Borrning

Uppfyller följande direktiv,

Maskindirektiv 2006/42/EC

Elektromagnetiskt kompatibilitetsdirektiv

2004/108/EC

RoHS Direktiv 2011/65/EU

Standarder överensstämmer med

EN 55014-1

EN 55014-2

EN 60745-1

EN 60745-2-1

EN 60745-2-2

Namn Russell Nicholson

Adress Positec Power Tools (Europe)
