MANUAL DE UTILIZADOR WX283.9 WORX

antes de realizar ajustes.

Aparafusadora de impacto 3-em-1 com bateria de iões de lítio de 12V

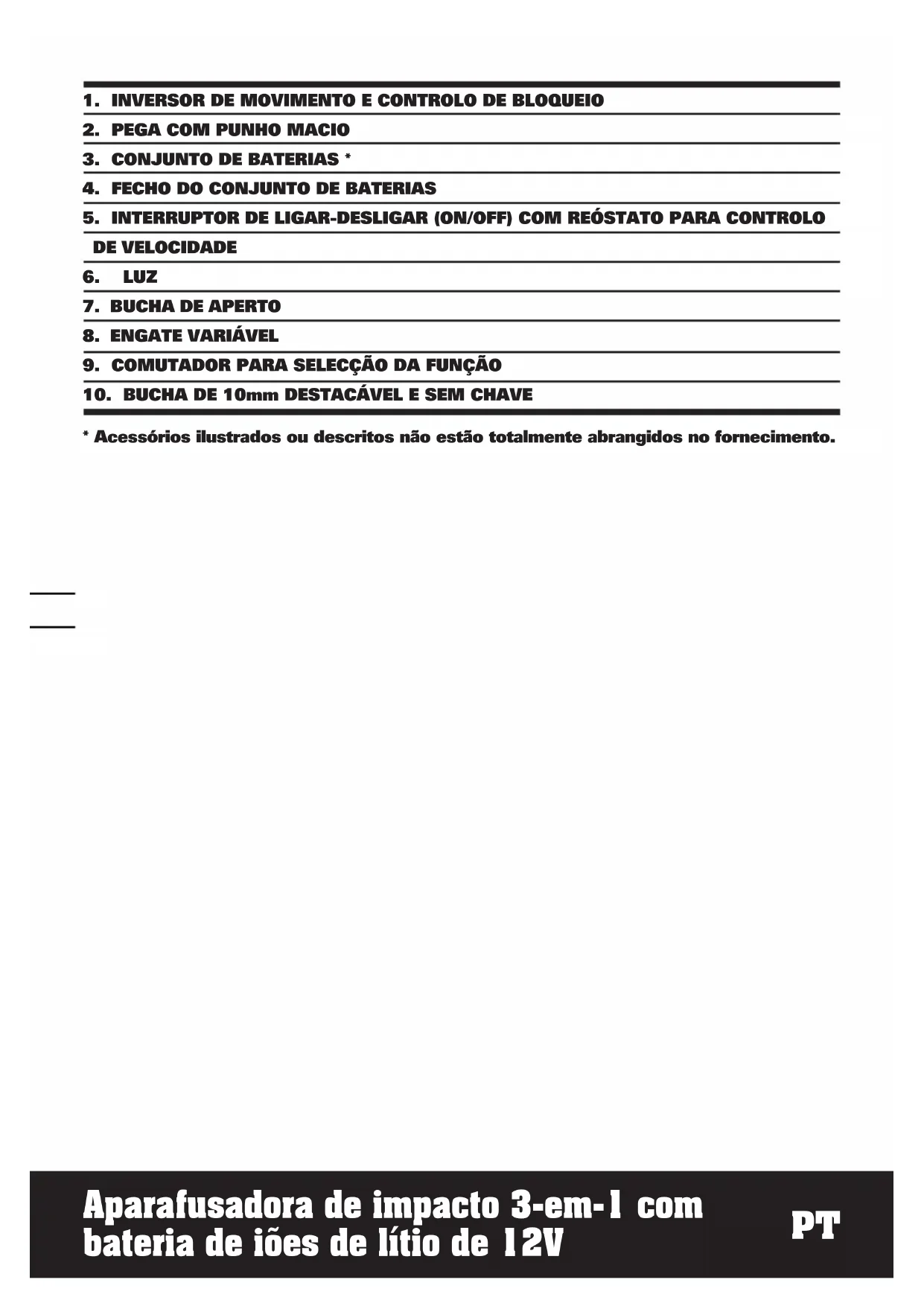

9. COMUTADOR PARA SELECÇÃO DA FUNÇÃO

10. BUCHA DE 10mm DESTACÁVEL E SEM CHAVE

• Acessórios ilustrados ou descritos não estão totalmente abrangidos no fornecimento.4746

Aparafusadora de impacto 3-em-1 com bateria de iões de lítio de 12V

Tipo WX283 WX283.3 WX283.9 (280~289-designação de aparelho mecânico, repre- sentativo de Chave de impacto sem fios) Tensão nominal 12V Velocidade nominal sem carga Aparafusamento 0-600/min Martelo (Lo-Hi) 0-600/ 0-2200/min Chave de impacto 0-2200/min Taxa de Impacto avaliada 0-3000 /min Binário de torção máximo Chave de impacto 100 N.m Martelo 15 N.m Ajuste do torque 22 Capacidade máx. de perfuração Madeira 20mm Aço 8mm Capacidade do mandril Bucha hexagonal: 6.35 mm (1/4”) Peso da máquina 1.2kg

Pressão de som avaliada L

:80.9dB(A) Potência de som avaliada L

3.0dB(A) Use protecção de ouvidos quando a pressão for superior a 80dB(A)

INFORMAÇÃO DE VIBRAÇÃO

Os valores totais de vibração são determinados de acordo com a normativa EN 60745: Furar metal Valor da emissão da vibração a

Instabilidade K = 1.5m/s² AVISO: Os valores de emissão de vibração durante a utilização da ferramenta podem divergir dos valores declarados, dependendo da forma como a ferramenta é utilizada, dependendo dos exemplos seguintes e de outros modos de utilização: O modo como a ferramenta é utilizada, os materiais a cortar ou perfurar. A ferramenta estar em boas condições e bem conservada. A utilização do acessório correcto para a ferramenta e a garantia de que está afiada e em boas condições. Se a ferramenta é utilizada para o objectivo para a qual foi concebida e segundo as instruções.4948

Aparafusadora de impacto 3-em-1 com bateria de iões de lítio de 12V Esta ferramenta pode causar síndrome de vibração mão-braço, se não for adequadamente utilizada. AVISO: Para ser preciso, uma estimativa do nível de exposição nas condições actuais de utilização devem ter em conta todas as partes do ciclo de operação, como tempos em que a ferramenta está desligada e quando está em funcionamento, mas inactiva, ou seja, não realizando o seu trabalho. Isto poderá reduzir significativamente o nível de exposição durante o período total de trabalho. Como minimizar o seu risco de. Utilize SEMPRE formões, brocas e lâminas afiadas. Mantenha esta ferramenta de acordo com as instruções e bem lubrificada (quando aplicável). Se a ferramenta for utilizada regularmente, invista em acessórios anti-vibração. Evite utilizar ferramentas a temperaturas de 10

C ou inferior. Planeie o seu horário de trabalho de forma a distribuir a utilização de ferramentas de alta vibração ao longo de vários dias. ACESSÓRIOS WX283 WX283.3 WX283.9 Conjunto de Baterias de 1.3 Ah Li-Ion 1 1 / Carregador 3-5Hora 30min / 2” bits para chaves de parafusos

Bucha de 10mm destacável e sem chave

Recomendamos-lhe que compre todos os acessórios no fornecedor onde tenha adquirido a ferramenta. Utilize acessórios de boa qualidade e de marca conhecida. Escolha as brocas de acordo com o trabalho que tenciona executar. Para mais pormenores, consulte a embalagem de acessórios. O pessoal do fornecedor também pode ajudar e aconselhar.4948

Aparafusadora de impacto 3-em-1 com bateria de iões de lítio de 12V

2. Não expor a chuva ou água.

3. Não armazene o conjunto de baterias a

5. Utilize só e exclusivamente o carregador

baterias. Pode explodir.

8. Não recarregue um conjunto de baterias

alimentação danificados no seu carregador.

10. Desligue sempre o carregador da corrente

aquecem durante o carregamento. É normal.

12. Quando não estiver em utilização, retire

do carregador o conjunto de baterias recarregado.

13. Retire sempre o conjunto de baterias

do carregador imediatamente após o recarregamento estar concluído.

14. A chave de impacto e a bateria aquecem

durante o funcionamento. Isto é normal.

15. Não destrua baterias pelo fogo ou deite

fora com o lixo doméstico. Destrua as baterias gastas em local adequado ou entregue-as num ponto de reciclagem.

16. Proteja os seus ouvidos ao usar a chave

de impacto sem fios. A exposição ao ruído pode levar à perda de audição.

17. Os acessórios e as peças de metal podem

ficar muito quentes durante o trabalho.

18. Segure a ferramenta pelas superfícies

de controlo isoladas ao executar uma operação onde a ferramenta cortante pode contactar com uma instalação eléctrica escondida. O contacto com um fio eléctrico activo também passará a corrente eléctrica às partes de metal expostas da ferramenta e dar choque ao operador da mesma. ATENÇÃO: Se ocorrer uma pequena fuga de electrólito do conjunto de baterias devido a condições extremas ou a utilização excessiva, lave imediatamente a pele e as mãos com água limpa. Em caso de contacto com os olhos, lave-os abundantemente com água limpa e procure tratamento médico de imediato. Avisos relativos ao carregador:

1. Antes de usar a ferramenta, leia o livro de

instruções cuidadosamente.

2. O carregador da bateria destina-se apenas

a utilização no interior. Não expor a chuva ou água.

3. Não tente recarregar baterias não

Aparafusadora de impacto 3-em-1 com bateria de iões de lítio de 12V

SÍMBOLOS INSTRUÇÕES DE

FUNCIONAMIENTO NOTA: Antes de utilizar a ferramenta, leia atentamente o livro de instruções.

UTILIZAÇÃO DE ACORDO COM AS

DISPOSIÇÕES Esta ferramenta destina-se ao aperto e desaperto de cavilhas, porcas e vários elementos de fixação com rosca.

ANTES DE UTILIZAR A FERRAMENTA

A) CARREGAMENTO DO CONJUNTO DE

BATERIAS O carregador fornecido tem por finalidade carregar a bateria de iões de lítio incluída na ferramenta. Não utilize qualquer outro carregador. A bateria de iões de lítio está protegida contra um descarregamento total. Quando a bateria fica sem carga, a ferramenta desliga-se graças à existência de um circuito de protecção. Desta forma, a aparafusadora deixa de efectuar movimentos de rotação. Em ambientes quentes ou após uma utilização intensa, a bateria pode ficar demasiado quente o que não permite o seu carregamento. Deixe a bateria arrefecer antes de a carregar. Quando a bateria é carregada pela primeira vez e após um armazenamento prolongado, esta apenas pode ser carregada em cerca de 60%. No entanto, após vários carregamentos e descarregamentos a bateria poderá ser carregada a 100%.

B) COMO RETIRAR OU INSTALAR O

CONJUNTO DE BATERIAS (Ver A) Prima o fecho de fixação da bateria e remova-a do berbequim. Após o carregamento, faça deslizar a bateria para o interior do compartimento da mesma existente no berbequim. Um ligeiro empurrão e pressão são suficientes. Para reduzir o risco de ferimentos o utilizador deve ler o manual de instruções Atenção Usar protecção ocular Usar protecção para os ouvidos Usar máscara contra o pó Apenas para utilização no interior Não expor as baterias à chuva ou água Não queimar Não deitar fora as baterias, Eliminar baterias gastas em local adequado ou entregue-as num ponto de reciclagem Carregar sempre a bateria a temperatures entre 0

Aparafusadora de impacto 3-em-1 com bateria de iões de lítio de 12V

INSTRUÇÕES DE FUNCIONAMIENTO

1. INTRODUÇÃO/ REMOÇÃO DE

UM SUPORTE PARA BITS, DE UM

SOCKET OU DE UM BIT DE CHAVE DE PARAFUSOS (VER B) Empurre a bucha de aperto para a frente. Introduza totalmente o bit desejado na bucha até este parar e liberte a bucha de aperto. Empurre a bucha de aperto (7) para a frente. Remova o bit do mandril e liberte a bucha de aperto.

2. BOTÃO DE ALIMENTAÇÃO (Ver C)

Pressione para ligar e liberte para parar sua ferramenta. O interruptor de ligar/desligar está equipado com uma função de travagem, que pára imediatamente o berbequim quando solta o interruptor com rapidez. Este botão funciona também como comutador de velocidade permitindo-lhe aumentar a velocidade de funcionamento da ferramenta e o binário de torção ao exercer uma maior pressão sobre o botão. A velocidade de funcionamento depende da pressão exercida sobre este botão. ATENÇÃO: Não utilize esta ferramenta a baixa velocidade por longos períodos de tempo uma vez que tal pode provocar o sobreaquecimento interno da mesma.

3. INTERRUPTOR DE BLOQUEIO

O interruptor de gatilho pode ser bloqueado na posição OFF, o que ajuda a reduzir a possibilidade de arranque acidental, quando o berbequim não estiver a ser utilizado. Para bloquear o interruptor de gatilho, coloque o selector de rotação na posição central.

4. REVERSÍVEL (Ver C)

Para perfurar e dirigir parafusos, use a rotação para diante marcada por uma seta “ ” (a alavanca é movida à esquerda). Use rotação inversa marcada por uma seta “ ” (a alavanca é movida à direita) para remover parafusos ou brocas presas. ATENÇÃO: Nunca inverta o sentido de rotação quando o mandril estiver em movimento. Aguarde até que tenha parado !

5. AJUSTAMENTO DO MANDRIL (Ver D)

Recomendamos o uso de uma bucha destacável no modo de berbequim. Segurar a bucha traseira do mandril de aperto rápido e girar a bucha dianteira no sentido dos ponteiros do relógio, até poder introduzir a ferramenta. Introduza a broca de perfuração entre os mordentes do mandril e rode a secção frontal no sentido contrário. Assegure-se de que a broca de perfuração está no centro dos mordents. Por último, rode firmemente a secção frontal do mandril no sentido inverso. O mandril do berbequim está agora fixado.

Para activar a luz de trabalho basta premir o botão de alimentação. Ao libertar o botão de alimentação, a luz desliga-se. Iluminação por LEDs para uma maior visibilidade em áreas escuras ou fechadas. O LED serve também de indicador da capacidade da bateria. Este fica intermitente quando a bateria fica fraca.

7. COMUTADOR PARA SELECÇÃO DA

FUNÇÃO O modo de funcionamento da ferramenta em cada aplicação é definido através do comutador de selecção da função (9). Para alternar entre funções, faça deslizar o comutador para selecção do modo (9) para o modo desejado tal como se descreve a seguir: Aparafusamento (Ver E1)

Martelo (Ver E2) Chave de impacto (Ver E3) ATENÇÃO: Só utilize a alavanca de mudança de modo de acção quando a ferramenta estiver parada. Mas quando a alavanca não se deslocar facilmente pressione ligeiramente o gatilho para rodar o eixo e em seguida desloque a alavanca. APARAFUSAMENTO Faça deslizar o comutador para selecção de5352

Aparafusadora de impacto 3-em-1 com bateria de iões de lítio de 12V modo (9) para o símbolo “ ”. O binário é ajustado rodando o aro de ajuste do binário (Ver F). O binário é maior quando o anel de ajuste de binário está rodado para uma posição de ajuste mais alto. O binário é menor quando o anel de ajustamento de binário está rodado para um posição de ajuste mais baixo. As definições para os diferentes tipos de trabalho são as seguintes:

Para aplicação de parafusos pequenos

Para aplicação de parafusos em material macio

Para aplicação de parafusos em material macio e duro

Para aplicação de parafusos em material duro

Para aplicação de parafusos maiores MARTELO Faça deslizar o comutador para selecção de modo (9) para o símbolo “ ”ou “ ”. O anel de ajuste pode ser alinhado em qualquer nível de torção para esta operação. O berbequim tem um selector de engrenagens mecânicas para duas velocidades de rotação, concebido para permitir baixa velocidade (“LO” marcada com ) ou alta velocidade (“HI” marcada com ) (Ver E2). Quando utilizar o berbequim na gama de velocidade baixa “LO”, a velocidade baixa e o berbequim passa a ter mais potência e binário. Quando utilizar o berbequim na gama de velocidade alta “HI”, a velocidade aumenta e o berbequim passa a ter menos potência e binário. ATENÇÃO: Para evitar danos na engrenagem mecânica, deixe sempre o mandril parar completamente antes de inverter o sentido de rotação ou accionar o selector engrenagem de duas velocidades. Quando executar uma perfuração numa superfície rígida e lisa, utilize uma primeira furação central para marcar a localização do orifício que pretende. Isto evita que a broca saia fora do centro, quando o orifício é iniciado. Segure firmemente a ferramenta e coloque a ponta da broca no ponto a perfurar. Pressione o interruptor de gatilho para accionar a ferramenta, e aplique apenas a pressão suficiente para manter o corte da broca. Não force nem aplique força lateral para alargar um orifício. As brocas de carboneto de tungsténio devem ser sempre utilizadas para betão e alvenaria. Quando perfurar metal, utilize só brocas de aço de alta velocidade (HSS) em boas condições. Utilize sempre um suporte de brocas magnético (não incluído), quando usar “bits” aparafusamento. Quando aparafusar, aplique uma pequena quantidade de sabão líquido ou similar nas roscas dos parafusos, para facilitar a inserção.

Faça deslizar o comutador para selecção de modo (9) para o símbolo “ ”. O anel de ajuste pode ser alinhado em qualquer nível de torção para esta operação.

8. ELIMINAÇÃO DE UM CONJUNTO DE

Para preservar os recursos naturais, recicle ou descarte o conjunto de baterias adequadamente. Este conjunto contém baterias de Li-ion. Consulte e peça informações à sua autoridade local para tratamento de lixos sobre as opções de reciclagem e/ou eliminação disponíveis. Consuma a carga das baterias fazendo funcionar o berbequim e, a seguir, remova o conjunto de baterias do respectivo alojamento e tape as respectivas ligações com uma fita adesiva resistente, para evitar qualquer curto- circuito e descarga eléctrica. Não tente abrir ou remover nenhum dos componentes.

9. PROTECÇÃO CONTRA SOBRECARGA

Quando sobrecarregado, o motor pára. Alivie imediatamente a carga na máquina e deixe arrefecer durante aprox. 30 segundos à maior velocidade sem carga.5352

Aparafusadora de impacto 3-em-1 com bateria de iões de lítio de 12V

10. PROTECÇÃO CONTRA SOBRECARGA

EM DEPENDÊNCIA DA TEMPERATURA

A ferramenta eléctrica não pode ser sobrecarregada se for utilizada de acordo com as disposições. Se a carga for excessiva ou se a temperatura do acumulador ultrapassar os admissíveis 75°C, a electrónica desligará a ferramenta eléctrica até esta retornar à faixa de temperatura de funcionamento optimizada.

11. PROTECÇÃO CONTRA DESCARGA

TOTAL O acumulador de iões de lítio está protegido por “Discharging Protection System” contra descarga total. A ferramenta eléctrica é desligada através de um disjuntor de protecção, logo que o acumulador estiver descarregado. A ferramenta de trabalho não se movimenta mais. MANUTENÇÃO A sua ferramenta não requer qualquer lubrificação ou manutenção adicional. A ferramenta, o conjunto de baterias e o carregador não têm peças susceptíveis de ser substituídas pelo utilizador. Nunca utilize água ou produtos químicos para limpar a sua ferramenta. Limpe-a com um pano macio. Guarde sempre a sua ferramenta num local seco. Mantenha as ranhuras de ventilação do motor devidamente limpas. Se observar a ocorrência de faíscas nas ranhuras de ventilação, isso é normal e não danificará a sua ferramenta.

Os equipamentos eléctricos não devem ser despositados com o lixo doméstico. Se existirem instalações adequadas deve reciclá-los. Consulte a sua autoridade local para tratamento de lixos ou fornecedor para obter aconselhamento sobre reciclagem.

CONFORMIDADE Nós, POSITEC Germany GmbH Konrad-Adenauer-Ufer 37 50668 Köln Declaramos Que O Produto Descrição WORX Aparafusadora de impacto 3-em-1 com bateria de iões de lítio de 12V Tipo WX283 WX283.3 WX283.9 (280~289-designação de aparelho mecânico, representativo de Chave de impacto sem fios) Função Apertar e desapertar parafusos e porcas com um mecanismo de impacto rotativo Cumpre As Seguintes Directivas: Directiva respeitante a Máquinas 2006/42/EC Directiva respeitante a Compatibilidade Electromagnética 2004/108/EC Diretivo RoHS 2011/65/EU Normas em conformidade com: EN 55014-1 EN 55014-2 EN 60745-1 EN 60745-2-1 EN 60745-2-2 Pessoa autorizada a compilar o ficheiro técnico, Nome: Russell Nicholson EndereçoL Positec Power Tools (Europe) Ltd, PO Box 152, Leeds, LS10 9DS, UK 2012/12/07 Leo Yue Gestor de Qualidade POSITEC5554
