WX283.9 - Boremaskin WORX - Gratis bruksanvisning og manual

Produkttype	Trådløs slagborrmaskin
Merke	WORX
Modell	WX283.9
Nominell spenning	12 V
Tomgangshastighet (skrutrekking)	0-600 o/min
Tomgangshastighet (boring/slag)	0-2200 o/min
Slagfrekvens	0-3000 slag/min
Maks dreiemoment (slag)	100 Nm
Maks dreiemoment (boring)	15 Nm
Dreiemomentinnstilling	22 posisjoner
Borekapasitet tre	20 mm
Borekapasitet stål	8 mm
Chuck	Sekskant 6,35 mm + nøkkelfri 10 mm avtakbar
Vekt	1,2 kg
Lydtrykknivå	80,9 dB(A)
Lydeffektnivå	91,9 dB(A)
Vibrasjonsverdi	3,74 m/s²
Batteritype	Li-ion 1,3 Ah
Ladetid	3 til 5 timer
Belysning	Integrert LED (kapasitetsindikator)
Funksjoner	Skrutrekking, boring, slag
Beskyttelse	Overbelastning, temperatur, dyp utlading
Vedlikehold	Rengjøring med en tørr klut

Ofte stilte spørsmål - WX283.9 WORX

Hvordan lader jeg batteriet til WORX WX283.9-borrmaskinen?

Bruk kun den medfølgende laderen. Ladetemperaturen bør være mellom 0°C og 30°C (ideelt 18-24°C). Første lading etter lang tids lagring når kun omtrent 60%; etter flere sykluser går den tilbake til 100%. Ikke lad et skadet eller varmt batteri.

Hva gjør jeg hvis batteriet ikke lader?

Kontroller at batteriet ikke er for varmt (etter intensiv bruk): la det avkjøles før lading. Sørg for at romtemperaturen er mellom 0°C og 30°C. Hvis problemet vedvarer, bytt batteriet med et originalt WORX-batteri.

Hvordan bruker jeg slagmodus?

Skyv modusvelgeren (9) til symbolet slag (illustrert med en hammer). Denne modusen er beregnet for boring i murverk og betong. Bruk bor med wolframkarbid. Ikke press for hardt på verktøyet.

Hvordan endrer jeg rotasjonshastigheten?

Borrmaskinen har et to-trinns girsystem. Bruk modusvelgeren (9): lav posisjon (0-600 o/min) for mer dreiemoment, høy posisjon (0-2200 o/min) for mer hastighet. Bytt aldri hastighet mens chucken roterer.

Hvordan justerer jeg tiltrekkingsmomentet?

Drei momentinnstillingsringen (plassert bak chucken) til ønsket nummer (fra 1 til 22). Lave verdier (1-4) passer for små skruer, høye verdier (20-22) for store skruer eller boring. I bore- eller slagmodus, still inn på et hvilket som helst moment.

Hva gjør jeg hvis chucken ikke fester seg ordentlig?

Trekk chucken fremover, sett inn boret helt, og slipp deretter chucken. Sørg for at boret er sentrert mellom kjevene. For en avtakbar chuck, åpne frontmuffen ved å dreie, sett inn verktøyet, og stram deretter godt ved å dreie frontseksjonen mot klokken.

Hvordan rengjør og vedlikeholder jeg borrmaskinen?

Bruk en tørr klut til å rengjøre verktøyet. Bruk aldri vann eller kjemiske rengjøringsmidler. Hold ventilasjonssporene rene og verktøyet på et tørt sted. Ingen smøring eller deler som kan repareres av brukeren er nødvendig.

Kan jeg bruke tilbehør som ikke følger med verktøyet?

Det anbefales å bruke tilbehør av god kvalitet og kjent merke, kjøpt hos maskinens forhandler. Bruk skarpe bor i god stand. For boring i metall, bruk HSS-bor; for murverk, bor med wolframkarbid.

Hva gjør jeg hvis verktøyet stopper plutselig under bruk?

Dette kan skyldes overbelastningsbeskyttelse. Slipp trykket på verktøyet og la det kjøle seg ned i ca. 30 sekunder i tomgang på høyeste hastighet. Hvis batteriet er for varmt (over 75°C), stopper elektronikken verktøyet til det er avkjølt.

Hvordan resirkulerer jeg det brukte batteriet?

Utlad batteriet fullstendig ved å bruke verktøyet. Fjern det deretter fra maskinen og dekk til kontaktene med tykk tape for å unngå kortslutning. Lever det på et lokalt innsamlingspunkt eller resirkuleringssenter i henhold til miljøstandarder.

BRUKSANVISNING WX283.9 WORX

Tryk på for at starte og udløs for at stoppe

Udfør indstillingen som følger:

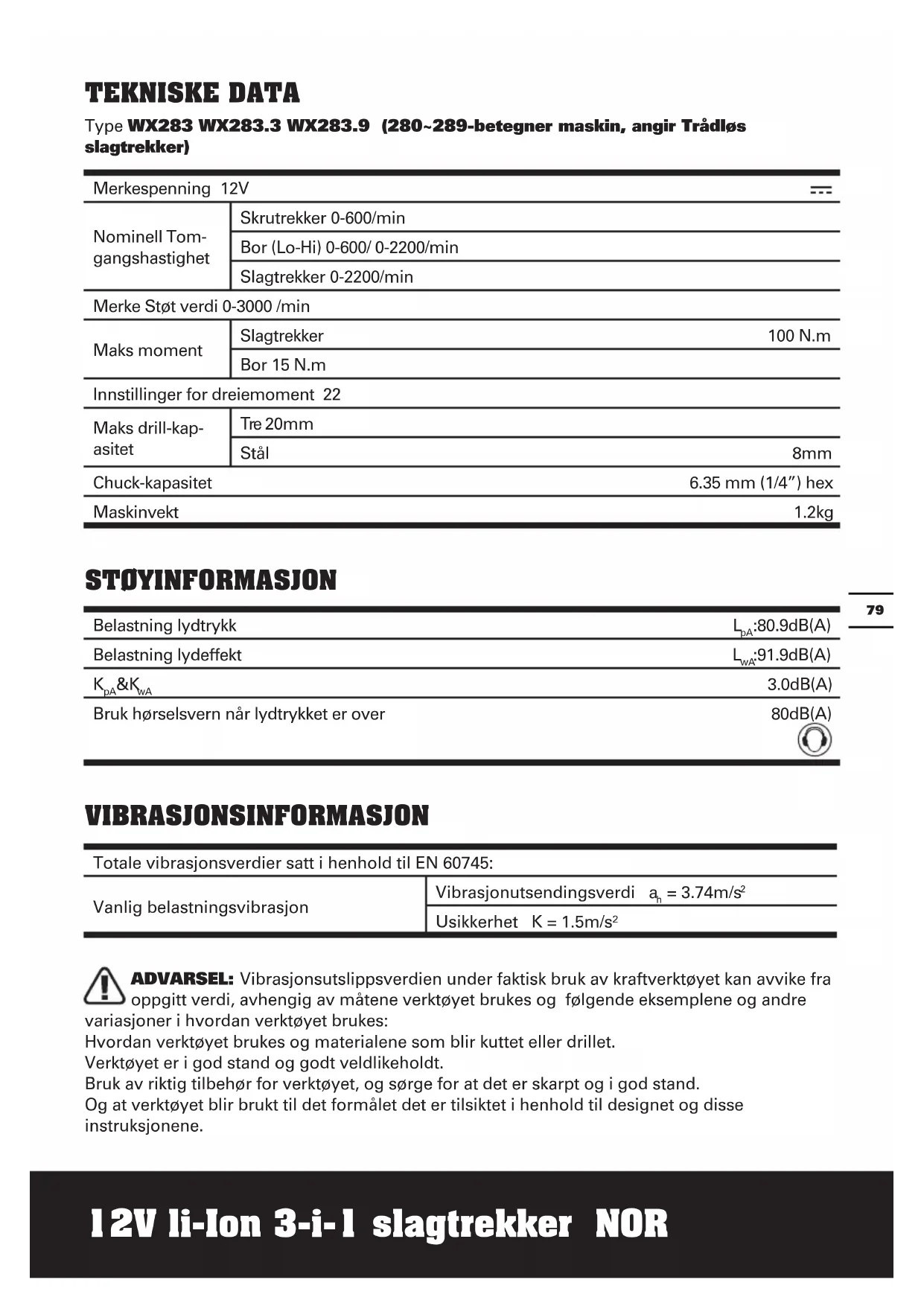

Type WX283 WX283.3 WX283.9 (280\~289-betegner maskin, angir Trådløs slagtrekker)

Merkespenning 12V		---
Nominell Tom-gangshastighet	Skrutrekker 0-600/min
	Bor (Lo-Hi) 0-600/ 0-2200/min
	Slagtrekker 0-2200/min
Merke Støt verdi 0-3000 /min
Maks moment	Slagtrekker	100 N.m
	Bor 15 N.m
Innstillinger for dreiemoment 22
Maks drill-kapasitet	Tre 20mm
	Stål	8mm
Chuck-kapasitet		6.35 mm (1/4") hex
Maskinvekt		1.2kg

STÓYINFORMASJON

Belastning lydtrykk	L_pA :80.9dB(A)
Belastning lydeffekt	L_wA :91.9dB(A)
K_pA & K_wA	3.0dB(A)
Bruk hørselsvern når lydtrykket er over	80dB(A)

VIBRASJONSINFORMASJON

Totale vibrasjonsverdier satt i henhold til EN 60745:
Vanlig belastningsvibrasjon	Vibrasjonutsendingsverdi a_h = 3.74m/s^2
	Usikkerhet K = 1.5m/s^2

ADVARSEL: Vibrasjonsutslippsverdien under faktisk bruk av kraftverktøyet kan avvike fra oppgitt verdi, avhengig av måtene verktøyet brukes og følgende eksemplene og andre

variasjoner i hvordan verktøyet brukes:

Hvordan verktøyet brukes og materialene som blir kuttet eller drillet.

Bruk av riktig tilbehør for verktøyet, og sørge for at det er skarpt og i god stand.

Og at verktøyet blir brukt til det formålet det er tilsiktet i henhold til designet og disse instruksjonene.

Dette verktøyet kan forårsake hånd-arm vibrasjonssyndrom, hvis det ikke bruken er forvaltes på en god måte.

ADVARSEL: For å være nøyaktig, bør også et overslag over eksponeringsnivå under faktiske bruksforhold også tas med i betraktning i alle deler av driftssyklusen, slik som når verktøyet er skrudd av og når det går på tomgang, men ikke faktisk gjør jobben. Dette kan redusere eksponeringsnivået betraktelig over hele arbeidsperioden.

For å hjelpe til å minimere risikoen for vibrasjonseksponering.

Bruk ALLTID skarpe meisler, driller og blad.

Vedlikehold verktøyet i henhold til disse instruksjonene og sørg for at det er godt smurt (der det er hensiktsmessig).

Hvis verktøyet skal brukes regelmessig, invester i antivibrasjonstilbehør.

Unngå å bruke verktøy i temperaturer på 10°C eller lavere.

Planlegg arbeidstimeplanen din slik at du sprer bruk av høyvibrasjonsverktøy utover flere dager.

TILLEGGSUTSTYR

	WX283 WX283.3 WX283.9
1.3 Ah Li-Ion batteripakke	1 1 /
Lader	3-5times 30min /
2" skrubits	2 2 2
Sekskantskaft-drillbiter	2 2 2
10 mm avtakbar nøkkelløs chuck	1 1 1

Vi anbefaler at du kjøper alt ekstrautstyr fra butikken der du kjøpte dette verktøyet. Anvend godt kvalitetsekstrautstyr, merket med et velkjent varemerke. Velg kvalitet i henhold til det arbeidet du akter å gå i gang med. Henviser til tilbehørspakningen for videre detaljer. Butikkpersonalet kan også gi hjelp og råd.

YTTERLIGERE SIKKERHETSREGLER FOR DIN TRÅDLOSE SLAGTREKKER

1. Ta ut batteripakken fra slagtrekkeren før du utfører justeringer.
2. Ikke la verktøyet bli utsatt for regn eller vann.
3. Ikke oppbevar batteripakken i temperaturer over 40°C.
4. Alltid lad batteripakken ved temperaturer mellom 0°C og 30°C. Ideell ladetemperatur er 18°C til 24°C.
5. Bruk kun laderen og batteripakken som følger med, ikke noe annet.
6. Unngå kortslutning av batteripakketilkoplingene (skruer & spiker).
7. Ikke sett fyr på eller brenn batteripakken, den kan eksplodere.
8. Ikke opplad en ødelagt batteripakke.
9. Skift ut ødelagte strømkabler på laderen.
10. Alltid koble fra laderens strømforsyning før elektrisk forbindelse til batteripakken sluttes eller brytes.
11. Batteripakken og laderen vil være varme i løpet av ladingen, dette er normalt
12. Når laderen ikke brukes, fjern batteripakken fra laderen.
13. Alltid fjern batteripakken fra laderen umiddelbart etter at opplading er ferdig.
14. Slagtrekkeren og batteripakken blir varm når du arbeider med den, dette er normalt.
15. Ikke kast batteriene i peisen, eller i husholdningsavfallet. Returner utbrukte batterier til din lokale gjenvinningsstasjon eller avfallsplass.
16. Bruk hørselsvern när du bruker den trådløse slagtrekkeren for å unngå hørselstap på grunn av eksponering til støy.
17. Tilleggsutstyr og metalldeler kan bli veldig varme.
18. Hold verktøyet med en isolerende gripeoverflate når du utfører en operasjon der skjæreverktøyet kan komme i kontakt med skulle ledninger eller sin egen ledning. Kontakt med en "levende"

ledninger vil utsette metalldeler til verktøyet og operatøren for støt.

fra batteripakken under ekstreme temperaturer eller etter hardt bruk, vask av hud og hender øyeblikkelig med rent vann. Ved øyekontakt, skyll grundig med rent vann og oppsøk medisinsk behandling øyeblikkelig.

Advarsler for laderen:

1. Les nøye gjennom instruksjonsboka før du bruker verktøyet.
2. Laderen er kun for innendørsbruk. Ikke la verktøyet bli utsatt for regn eller vann.
3. Ikke lad opp ikke-oppladbare batterier.

SYMBOLER BRUKSVEILEDNING

For å redusere risikoen for personskade, må brukeren lese instruksjonsveiledningen

MERK: Les nøye gjennom instruksjonsboka før du bruker ðyet.

Advarsel

FORMÅLSMESSIG BRUK

Dette verktøyet er ment for festing og løsning av bolter, mutrer og andre gjengede festeelementer.

Bruk vernebriller

INSTRUKSJONER FOR LADNING A) LADING AV BATTERIPAKKEN

Batteriladeren som leveres er tilpasset Li-ion batteriet i maskinen. Ikke bruk noen annen lader.

Bruk hørselsvern

Li-ion batteriet er beskyttet mot dyp utladning. när batteriet er tomt, slås maskinen av ved hjelp av en beskyttelseskrets: verktøyholderen slutter å rotere.

Bruk støvmaske

I varme miljøer eller etter tung bruk kan batteripakken bli for varm til å kunne lades. Gi batteriet tid til å kjøle seg ned.

Bruk kun innsiden

Dersom batteriet lades for første gang eller etter lang tids lagring, il batteriet bare lades til ca. 60% av full lading. Men etter flere gjentatte sykluser av bruk og lading vil batteriet lades 100%.

Ikke utsett for regn eller vann

B) FJERNING ELLER INSTALLERING AV BATTERIPAKKE (Se A)

Trykk låsen på batteripakken og fjern batteripakken fra drillen. Før batteripakken inn i batteriåpningen på drillen etter opplading. Det er tilstrekkelig å skyve forsiktig og trykke lett.

Ikke brenn

Ikke kast atterier, returner utbrukte batterier til din lokale avfallsstasjon eller gjenvinningsplass

BRUKSVEILEDNING

1. SETT INN/ FJERNE EN BITHOLDER, SOKKEL ELLER SKRUTREKKERBIT (Se B)

Trekk låsehylsen fremover. Sett biten du vil bruke inn i chucken til den stopper og frigjør låsehylsen.

Trekk läsehylsen (7) fremover. Ta verktøyet ut av chucken og frigjør läsehylsen.

Li

Alltid lad batteripakken mellom temperaturene 0°C og 30°C

2. SIKKERHETS AV/PÅ BRYTER (Se C)

Trykk ned bryteren for å starte og slipp opp for å stanse verktøyet. Av/på-bryteren er utstyrt med en bremsefunksjon som stopper chucken øyeblikkelig når du slipper bryteren raskt.

Det finnes også en variabel hastighetsbryter som gir høyere hastighet og dreiekraft når trykket på håndtaket økes. Hastigheten bestemmes av trykket på triggerknappen.

ADVARSEL: Bruk av drillen i lange perioder med lave hastigheter vil le ekstra innvendig varme.

3. BRYTERLÅS

Retningsvelgeren kan låses for å hindre utilsiktet starting av maskinen. For å låse, vri retningsvelgeren til senterposisjon.

For boring og skruing skal du bruke foroverrotasjon merket med "◀◀ (håndtaket er flyttet til venstre). Bruk bare reversrotasjon market "▶◀(håndtaket er flyttet mot høyre) for å ta ut skruer eller frigid en fastsatt bor.

ADVARSEL: Prøv aldri å forandre rotasjonsretning mens chuckener. Vent til chucken har stoppet endig!

5. CHUCKJUSTERING (Se D)

Avtagbar chuck foreslås for bruk i bore-modus. Hold den bakre hylsen til den selvspennende chucken fast og drei den fremre hylsen I dreieretning til verktøyet kan settes inn. Sett inn boret mellom chuck-kjevene ved å holde boret i senter av chuck-kjevene. Til slutt, roter fremre del av chucken med klokken for å feste boret.

6. SIKTELYS

For å slå på lyset, trykk på på/av knappen. Når du slipper på/av knappen, vil lyset slås av. LED-lys øker synligheten - utmerket for mørke eller innelukkede områder. LED-en er også en batteri-indikator. Det blinker når strømmen blir lav.

7. VALG AV FUNKSJONSMODUS

Operasjonen av girboksen for hver applikasjon er satt med valgbryteren for funksjonsmodusen (9). Hvis du vil bytte mellom funksjonene, bruk skyvefunksjonen for modusvalgbryteren (9) til ønsket driftsmodus som:

	Skrutrekker (Se E1)
	Bor (Se E2)
[BW5D]	Slagtrekker (Se E3)

ADVARSEL: Funksjonsvelgeren må ikke brukes mens maskinen er I gang.

Men hvis funksjonsvelgeren ikke er lett å bevege, må du trekke forsiktig i startbryteren for å rotere spindelen. Deretter kan du flytte velgeren.

SKRUTREKKER

Bruk skyvefunksjonen for modusvalgbryteren (9) for å angi "Å".

Momentet justeres ved å rotere momentjusteringsringen(Se F). Momentet er større når momentjusteringsringen settes i en høyere stilling. Momentet er mindre når momentjusteringsringen settes i en lavere stilling.

Gjør innstillingen som fölgende:

1 - 4 for trekking av små skruer
5 - 9	for trekking av skruer i bløtt materiale
10 - 14	for trekking av skruer i glatte og harde materialer
15 - 19	for trekking av skruer i hardved
20 - 22	for trekking av større skruer

BOR

Bruk skyvefunksjonen for modusvalgbryteren

(9) for å angi " eller " Justeringsringen kan bli justert for alle dreiemomentnivåer for denne funksjonen. Drillen har et gir med to-hastigheter laget for drilling eller skruing på hastighetene LO (merket eller HI (merket) Se E2). Når drillen brukes i hastighetsområde LO, vil farten være lavere, og drillen vil ha større kraft og moment. Når drillen brukes i hastighetsområde HI, vil farten være høyere, og drillen vil ha mindre kraft og moment.

ADVARSEL: For å forhindre at giret blir ødelagt, sørg for at chucken stopper helt opp før rotasjonsretning eller girhastighet endres.

Ved drilling på en hard glatt flate, dor et sentreringsmerke i ønsket hullposisjon. Dette vil hindre boret i å skli bort fra hullsenteret når drillingen starter. Hold verktøyet fast og plasser tuppen av boret der senter av hullet skal være. Trykk på triggerknappen for å starte verktøyet. Trykk boret mot arbeidsflaten med nok trykk til at boret kutter. Ikke bruk sidetrykk eller kraft for å få boret til å utvide hullet.

Bruk kun bor av tungsten-karbid for drilling i betong og murstein. Bruk kun HSS-bor som er i god stand for drilling i metall. Benytt alltid en magnetisk bitholder ved bruk av korte skrutrekkerbits. Ved skrutrekking, påfør en liten væskemengde i skruegjengene for å lette innsetting.

SLAGTREKKER

Bruk skyvefunksjonen for modusvalgbryteren (9) for å angi "

Justeringsringen kan bli justert for alle dreiemomentnivåer for denne funksjonen.

8. KASTING AV BRUKTE BATTERIPAKKER

For å beskytte miljøet, vennligst resirkuler eller kast batteripakken på riktig måte. Batteripakken inneholder Li-ion-batterier. Kontakt lokale myndigheter for informasjon om tilgjengelige gjenvinnings- og/eller avfallsplasser. Utlad batteripakken fullstendig ved å bruke drillen. Fjern deretter batteripakken fra drillen og fest kraftig tape rundt batteripakkekontaktene for å forhindre kortslutning og utilsiktet energiutladning. Ikke prøv å åpne eller fjerne noen av komponentene fra batteripakken.

9. OVERBELASTNINGSBESKYTTELSE

Ved overbelastning vil motoren stoppe. Avlast straks maskinen for overbelastningen, og la den få kjøle seg ned i omtrent 30 sekunder ved høyeste hastighet uten belastning.

10. TEMPERATURAVHENGIG OVERLASTBESKYTTELSE

Ved formålsmessig bruk kan elektroverktøyet ikke overbelastes. Ved for sterk belastning eller overskridelse av godkjent batteri-temperatur p 75°C kopler elektronikken ut elektroverktøyet, til det igjen er i optimal driftstemperaturområde.

11. BESKYTTELSE MOT TOTAL UTLADING

Li-ion-batteriet er beskyttet av «Discharging Protection System » mot total utlading. Når batteriet er utladet, kobles elektroverktøyet ut med en beskyttelseskobling: Innsatsverktøyet beveger seg ikke lenger.

VEDLIKEHOLD

Det elektriske verktøyet trenger ikke ytterligere smøring eller vedlikehold.

Det er ingen brukernyttige deler i det elektriske verktøyet. Bruk aldri vann eller kjemiske rensemidler for å rense verktøyet. Tørk av med en tørr klut. Du må alltid lagre verktøyet på en tørr plass. Hold alltid motorens ventilasjonskanaler rene. Hold alle betjeningskontrollene fri for støv. Hvis du ser gnister i ventilasjonskanalene, er dette normalt og vil ikke skade verktøyet.

MILJÖVERNTILTAK

Avfall etter elektriske produkter må ikke legges sammen med husholdningsavfall. Vennligst resirkuler avfallet der dette finnes. Undersøk hos de lokale myndighetene eller en detaljist for resirkuleringsråd.

SAMSVARSERKLÆRING

Vi,

POSITEC Germany GmbH

Erklærer at produktet

Beskrivelse WORX 12V li-Ion 3-i-1

slagtrekker

(280\~289-betegner maskin, angir Trådløs slagtrekker)

Funksjon Stramme og løsne

Standardene samsvarer med

EN 55014-1

EN 55014-2

EN 60745-1

EN 60745-2-1

EN 60745-2-2

Personen som er autorisert til å utarbeide den tekniske filen,

Navn: Russell Nicholson

Adresse: Positec Power Tools (Europe)

Kvalitetssjef POSITEC

1. RIKTNINGSVÄLJARE
2. HANDTAG MED MJUKT GREPP
3. BATTERIPAKET *
4. BATTERIPAKETETS LÅSNING
5. STRÖMBRYTARE TILL/FRÅN MED HASTIGHETSREGLAGE
6. ARBETSLAMPA
7. SPÄNNLÅSHYLSA
8. VARIABEL KOPPLING
9. VALKNAPP FÖR FUNKTIONSLÄGE
10. AVTAGBAR NYCKELLÖS CHUCK

TEKNISKA DATA
