KÄYTTÖOHJE WX156.2 WORX

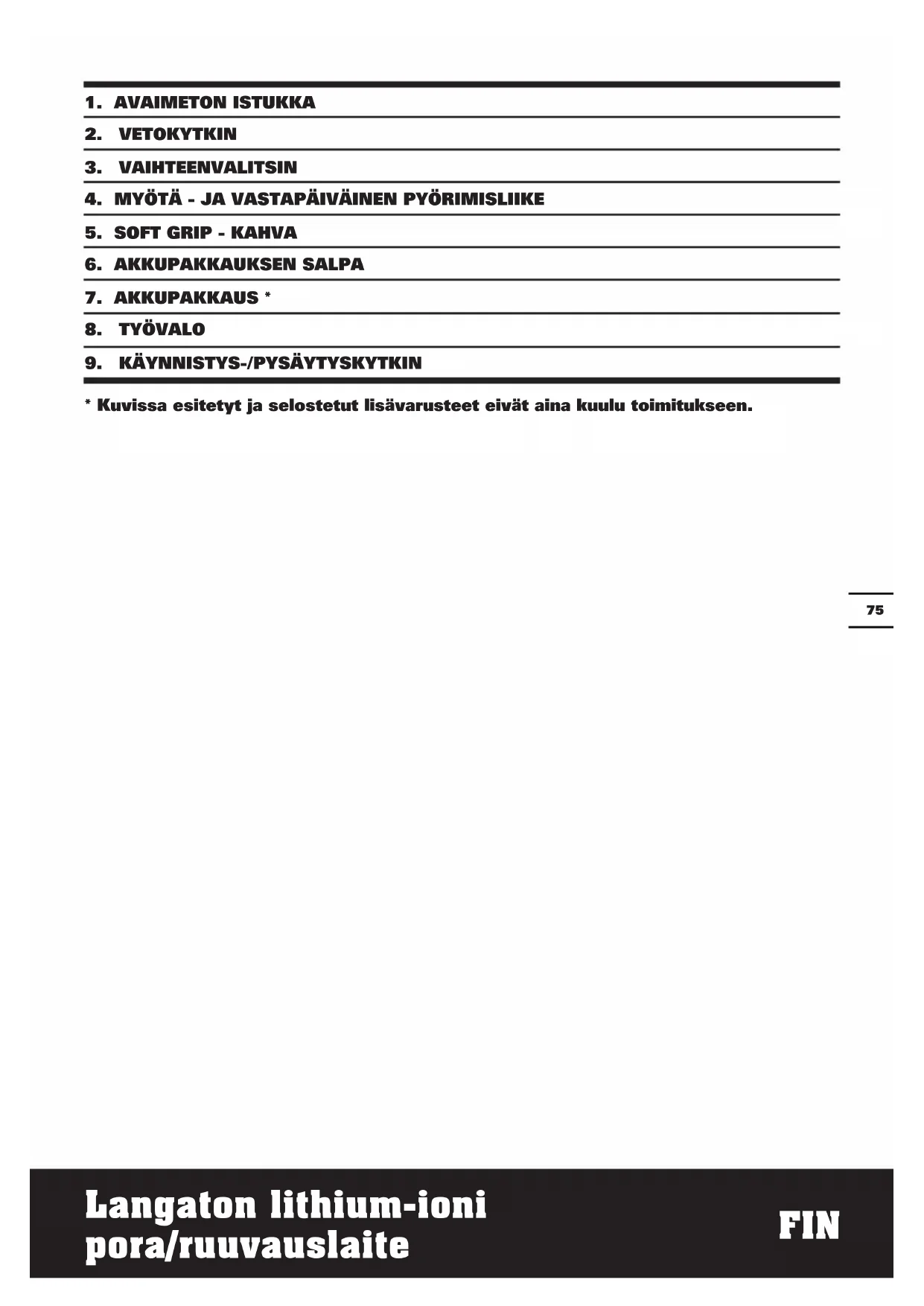

1. AVAIMETON ISTUKKA
2. VETOKYTKIN
3. VAIHTEENVALITSIN
4. MYÖTÄ - JA VASTAPÄIVÄINEN PYÖRIMISLIKE
5. SOFT GRIP - KAHVA
6. AKKUPAKKAUKSEN SALPA
7. AKKUPAKKAUS *
8. TYÖVALO

9. KÄYNNISTYS-/PYSÄYTYSKYTKIN

10. Kuvissa esitetyt ja selostetut lisävarusteet eivät aina kuulu toimitukseen.

TEKNISET TIEDOT

Typpi wX156 wX156.1 wX156.2 wX166 wX166.1 (1-koneen määritykset, esimerkki Langatonpora)

		wX156 wX156.1 wX156.2	wX166 wX166.1
Nimellisjännite 16V		= Maks.* 20V	Maks.** =
Nimellisnopeus Kuormittamattomana 0-400/0-1500/min
Kuormittamaton iskutaajuus 15+1
Suurinväntömomentti 35N.m 40N.m
Istukan koko 10mm
Suurin poraussyvyys	Teräkseen 10mm
	Puuhun 28mm 30mm
Koneen paino 1.24kg 1.26kg

Jännite mitatu ilman työkuormaa. Ensimmäinen akkujännite saavuttaa maksimissaan 16volttia. Nimellisjännite on 14.4volttia.
*Jännite mitatu ilman työkuormaa. Ensimmäinen akkujännite saavuttaa maksimissaan 20volttia. Nimellisjännite on 18volttia.

MELUPÄASTÖT

A-painotettu äinenpaine	LpA: 75dB(A)
A-painotettu äinenheho	LwA: 86dB(A)
KpA&KwA	3.0dB(A)
Käytä kuulonsuojaimia, kun äinenpaine on yli	80dB(A)

TÄRINÄTASOT

EN 60745:n mukaiset kokonaistärinäarvot:

Metallin poraus	Tärinäpäästö \( {\mathrm{a}}_{\mathrm{h},\mathrm{D}} < {2.5}\mathrm{\;m}/{\mathrm{s}}^{2} \)
	Epävarmuus \( \mathrm{K} = {1.5}\mathrm{\;m}/{\mathrm{s}}^{2} \)
Iskuton ruuvaus	Tärinäpäästö aₙ< 2.5m/s²
	Epävarmuus K = 1.5m/s²

VAROITUS: Tyokalun kayton todelliset tärinärvot saattavat poiketa annetuista arvoista riippuen tyokalun kayttotavoista seuraavien märitelmien ja muiden kayttotapojen

perusteella:

Kuinka tyokalua kaytetaan ja mita materiaaleja tyostetaan tai porataan.

Onko tyokalu hyvasskunnossa ja hyvin huollettu.

Käytetänkö työkalussa oikeita lisāvarustetia ja ovatko ne teräviä ja hyväkuntoisia.

Kahvojen otteen pitävyys, kaytetaenkö tyokalussa tärinä estviä lisavarusteita.

Käytetäenkö tyokalua asianmukaisesti ja naita ohjeita noudattaen.

Tämä työkalu saattaa aiheuttaa käsien/käsivarsien tärinäsndrooman, jos käyttoä ei säädellä riittävästi.

VAROITUS: Altistustason arvioinnissa tulee tarkkuuden vuoksi ottaa huomioon todelliset

I käytöolosuhteet, mukaan lukien aika, jona työkalu on kytketty pois päältä ja kun se käytöelokäynnillä. Tämä saattaa vähentä koko työajan yhteenlaskettua altistusaikaa mattavasti.

Tärinalle altistumisriskin vahentäminen.

Käytä AINA teräviä talttoja, poria ja teria.

Huolla tātā tyōkalua ohjeiden mukaisesti ja pidā tyōkalu hyvin voideltuna (soveltuvissa kohdissa).

Jos tyokalua kaytetaan saannollisesti, hanki tärinaa estavat lisavarusteet.

Välta tyokalun käytämista 100 C lampötilassa tai sitä viileammässa.

Suunnitte lyot siten, etta paljon tärinä aiheuttavien toiden suorittaminen jakautuu usealle paivalle.

VARUSTEET

Malli nro: wX156 wX166	wX156.1 wX	166.1 wX	156.2
Li-Ion-akkuyksikkö 1 1 2 2
30min Laturi 1 1 1 1
Kaksoispäistä terää 1 1 1	/
158 Varusteet	/	/	/	1

Suosittelemme ostamaan kaikki tarvikkeet samasta liikkeestä, josta hankit koneen.

Käytä hyvälaatuisia merkkitarvikkeita. Valitse karkeus käsillä olevan työn mukaan. Katso tarkemmat tiedot kyseisen tarvikkeen pakkauksesta. Saat apua ja nuvoja myös myymälän henkilökunnalta.

LISÄÄ AKKUPQRAKONEEN TURVASÄANTOJA

1. Käytä sahkötyokalun mukana toimitetuja lisakahvoja. Hallinnan menettäminen saattaa johtaa loukkaantumisiin.
2. Tartu sahkötyokaluun ainoastaan eristetyista pinnoista tehdessäsi työta, jossa vaihtotyokalu saattaisi osua pillossa olevin sahkjohtoihin. Kosketus jannitteseen johtoon voi tehdä sahkötyokalun metalliosat jannitteisiksi ja johtaa sahköiskuun.

AKUN TURVAOHJEET

a) Alä pura, avaa tai revi nappiparistoja tai akkua.
b) Alä aiheuta akkuun oikosulkuja. Alä saïlytä akkuja sattumanvaraisesti laatikossa tai kaapissa, jossa ne voivat joutua oikosulkuun toistensa tai muiden metalliesineiden kanssa
c) Alä altista akkua kuumuudelle tai tulelle.
Alä sailytä sitä suorassa auringonvalossa.
d) Älä kohdista akkuun mekaanisia iskuja
e) Jos paristo vuotaa, alä päästä nestettä kosketuksiin ihon tai silmien kanssa. Jos nain kay, huuhtele kosketusalue runsaalla vedellä ja hakeudu läärin hoitoon
f) Jos nappiparisto tai akku tuleeniellyksi, hakeudu valittomasti laakarin vastaanotolle.
g) Pidä akku puhtaana ja kuivana.
h) Pyyhi akun paatteet puhtaalla, kuivalla liinalla, jos ne ovat likaantuneet.
i) Akku on ladattava ennen kayttoa. Kayta aina oikeaa laturia ja oikeita latausmenetelmiä.
j) Alä jata akkua ladattavaksi pitkään,Jos sitä ei kayteta.
k) Pitkan varastointiajan jälkeen voi olla valttamäntä ladata ja purkaa akku useita kertoja maksimaalisen suorituskyvyn saavuttamiseksi.
I) Akku antaa parhaan tehon, kun sitä käytetään normalaissa huonelampötilassa (20^ ± 5^) .
m) Kun havitat akut, pida erilaisen

sahkokemialisen yhdistelmän omaavat jarkestelmät erilläan toisistaan.
n) Lataa vain POSITE Cin märirittelemällä laturilla. Laturi, joka sopii yhteen akkuun voi aiheuttaa tulipalon vaaran, jos sitä käytetään toisenlaisessa akussa.
o) Kun akku ei ole käytössä, pidä se kaukana muista metalliesineista, kuten paperiliittimista, kolkoista, avaimista, nauloista, ruuveista tai muista pienistä metalliesineista, jotka voivat muodostaa yhteyden paatteiden valille. Akkujen paatteiden yhteiset oikosulut voivat aiheuttaa palovammoja tai tulipalon.
p) Väärin käytettaessä akusta voi erittyä nestettä; välta kontaktia. Jos kosketat nestettä vahingossa, huuhtele vedellä. Jos nestettä joutuu silmiin, hakeudu myös läkärin vastaanotolle.Akusta erittyvä;neste voi aiheuttaa arsytystä tai palovammoja.
q) Puhdista akun sekä laitteiston pättet ennen asennusta.
r) Poista loppuun kulunut akku valittomasti.
s) Alä käytä mitään muuta kuin laitteen toimitukseen kuuluvaa laturia.
t) Alä käytä mitään akkua, jota ei ole suunnitelu käytettväksi kyseisessä laitteistossa.
u) Pidä akku lasten ulottumattomissa.
v) Pitkān varastointiajan jälkeen voi olla valttamatontä ladata ja purkaa tai akku useita kertoja maksimaalisen suorituskyvyn saavuttamiseksi.
w) Säilytä tuotteen alkuperäiset asiakirjat tulevaa käyttoa varten.
x) Poista akku laitteesta, kun laitetta ei kayteta.
y) Havita kaytetyakku oikein.

SYMBOL

Käytäjan tätyyy lukea ohjekirja loukkaantumisvaaran vahentämiseksi

Varoitus

Käytä kuulosuojaimia

Käytä suojalaseja

Käytä polysuojainta

Käytö vain sisatiloissa

Alä jatā laitetta sateeseen tai veteen

Ei avotuleen

Alà havita akkuja itse. Vie loppuun kaytety akut paikalliseen ongelmajatteiden keräyspisteeseen.

Li-Ion

KÄYTTÖOHJEET

huOMAUTUS: Lue ohjekirja huolellisesti ennen tyokalun kayttoa..

TARKOITUKSENMUKAINEN KäyTTÖ

Sähkötyokalu on tarkoitettu ruuvinvaantöön ja poraamiseen puuhun, metallin, ja muoviin.

ENNEN KäyTTÖON OTTOA A) AKUN LATAAMINEN

Toimitukseen kuuluva akkulaturi on laitteen Lithium-ioni-akun mukainen. Alä kayta muuta akkulaturia.

Lithium-ioni-akku on suojattu
liikapurkautumista vastaan. Kun akku on tyhja, laite kytkety pois pälta sulojaavan virtapiirin asiosta: Terän pidike ei enä pyörİ.
Lampimassy ymparistossa tai raskaan kayton jäldeen akkupakkauksesta voi tulla liian kuuma lataamiseen. Anna akun jahtya aikansa ennen uudelleenlatausta.

Kun akku on latautunut ensimmäistä kertaapitkän varastoinnin jälkeen, useiden latausten ja purkausjakson jälkeen akku ottaa kuitenkin vastaan 100% :n latauksen.

B) AKKUSARjAN POISTAMINEN (Katso Kuva A1)

Paina akkuyksikon salpaa (6) lijasti ja poista alkuyksikkö porasta.

c) AKKUSRjAN ASENTAMINEN (Katso Kuva A2)

Liu'uta uudelleenladattu akkuyksikkö poran akkuporttiin. Käytä tarpeeksı voimaa, kunnes se naksahtaa paikalleen.

KÄYTTÖOHJEET

1. ON/OFF-KyTKIN (Katso Kuva B)

Käynnistāpora painamalla ja pysaytā
vapauttamalla. Virtakytkimeen on asennettu
jarrutoiminto joka pysayttää istukan
valittomasti kun kytkin vapautetaan nopeasti.
Se on myös saadettäva nopeuskytkin,
joka antaa suuremman nopeuden
ja vaantomomentin suuremmalla
liipaisinpaineella. Nopeutta saadetään
kytkinliipaisinta painamalla.

VAROITUS: Älä käytä pitkiä aikoja alhaisella nopeudella, koska laitteen, osat kuumenevat liikaa.

2. PAINIKELUKKO

Suuntavalitsin voidaan lukita estamaaan laitteen kaynnistyminen vahingossa. Lukitsekoneisto siirtamalla suuntavalitsin keskelle.

3. SUUNNAN VAIHTO (Katso Kuva C1, C2)

Käytä poraukseen ja ruuvien kiinnitykseen
"<1>merkittyä normaalia pyörimissuuntaa (kaannä vipu vasemmalle). Käytä painvastaista
">merkittyä pyörimissuuntaa vain
ruuvien tai juuttuneen poranterän irrotukseen.

VAROITUS: Älä koskaan yritä muuttaa pyörimissuuntaa istukan triessä; odota kunnes istukka on in pysähtynyt!

4. KAKSINOPEUKKSINEN HAMMASPYÖRÄVAIHDE (Katso Kuva D)

Porassa on kaksinopeuksinen
hammaspyörävaihde joka on suunniteltu
poraamaan matalalla (merkki 1) tai korkealla (merkki 2) pyörimisnopeudella. Poran
yläosassa olevalla liukukytkimellä voidaan
valita matala tai korkea nopeus. Käytettäessä
poraa hitaan nopeuden alueella, nopeus
hidastuu jaORAtuottaa enemman tehoa ja
vaantöa. Käytettäessä poraa suuren nopeuden
aluella, nopeus kihtyy jaORAtuottaa
vahemmän tehoa ja vaantöa.

Vaihde I

Alhainen nopeusalue: ruuvaamiseen tai työskentelyyn suurella poraushalkaisijalla

Vaihde II

Korkea nopeusalue: työskentelyyn pienellä
poraushalkaisijalla

VAROITUS: Varmistu hammadpyörävahingon

välttämiseksi etta istukka pysahtyy kokonaan ennen pyörimissuunnan tai vaihteen vaihtamista.

5. ISTUKAN SÄÄTÖ (Katso Kuva E)

Istukan saatö on helppoa porassa, koska se on varustetu karanlukituksella. Avaa

istukan kynnet kiertamallia istukan etuosaa
vastapaiyan (katsottuna poraa kohden edestapain). Tyonna porantera istukan kynsien valin,
kesittaan teran istukan kynsien keskelle.
Kiinnitta tera lopuksi pyorittamallia istukan
etuosa myotapaiyan.

6. VÄNTÖMOMENTIN SÄÄTO (Katso Kuva F)

(Ruuvinvaantövoima)

Väantomomentia säedetaan kaantamalla momentinsaatorengasta. Väantomomenti on suurempi kun momentinsaatorengas on asetetu suuremmalle asetuksete. Väantomomentti on pienempi kun momentinsaatorengas on asetetu pienemmalle asetuksete.

Tee seuraavat assetukset:

1 - 4 Pienten ruuvien pyörittämiseen
5 - 9 Ruivienporaamiseen pehmeään materiaaliin
10 - 15 Ruuvienporaamiseen kovaan materiaaliin
Ø	Raskaaseenporaamiseen

7. AUTOMAATTINEN KARANLUKITUS (Katso Kuva G)

Automaattisen karanlukituksen avulla poraa
voidaan kayttä ravallisena ruuvitaltana.
Voit jatkaa ruuvin kiristämista hyvin tiukaksi,
loysata ennestaa erittain tiukan ruuvin tai
jatkaa tyoskentelya akkuvoiman loputtua.
Kasin ruuvausta varten istukka on lukittuna
tyokalun ollessa kytkettna pois pälta.

8. TYÖVALO

Valo sytytetaan painamalla Kaynnistys-/ Pysaytskytkinta. Kun vapautat Kaynnistys-/ Pysaytskykimen, valo sammuu. LED-valaistus lisaa nakyvyytta - hienoa pimeisiin tai suljettuihin tiloihin. LED on myos akun kapasiteetin ilmaisin. Se vilkkuu kun teho tulee matalaksi.

9. PORAUS

Porattaessa tasaista pintaa, merkitse
pistepuikolla haluttu reiän kohta. Se esta
poranteräa lipsumasta pois keskityskohdasta

porauksen alussa. Pitele tyokalua tiukasti ja aseta teran kärki porauskohtaan. Käynnistä tyokalu painamalla liipaisinkytkintä. Paina poranteraa tyostokohdetta vastaan poran uppoamiseen riittavallä voimalla. Älä käytä voimaa sivuttaissuunnassa tai pakota teraa suurentamaan reikää.

Käytä vain volframikarbidista valmistetuja poranteriä betonin ja tiilien poraukseen. Käytä vain hyväkuntaisia HSS-poranteriä metallin poraukseen. Käytä aina magneettista poranteräpidikettä lyhyiden ruuvitaltapäden kanssa. Ruuvattaessa kostuta ruuvinkierteet vähäisellä märällä nestettä porautumisen helpottamiseksi.

10. LOPPUUN KULUNEEN AKKUPAKKAUKSEN HAVITTÄMINEN

Li-lon Akkupakkaus sisältaa litium-akkuyksikon. Pyyda paikallsila
jatehuoltoviranomaisila tietoja kaytettavissä
olevista mahdollisuksista kierrattaa tai
havittaa tallaisia akkuja. Pura akkupakkaus
taysin kayttamalla sen varaus tyhjaksi porassa,
poista sitten akkupakkaus poran koteloinnista
ja suojaa akkupakkauksen liittimet tukevalla
teipillä oikosulkujen ja Tahattomien
sahköiskujen estämiseksi. Alä yritä avata tai
irrottaa mitään akkupakkauksen osia.

11. YLIKUORMITUSSUOJAUS

Ylikuormitetti moottori pysahtyy. Vähennä laitteen kuormitusta valittomästi ja anna jäahtyä noin 30 sekuntia suurimmalla lastittomalla nopeudella.

12. LÄMPÖTILARIIPPUVA YLIKUORMITUSSUOJA

Asialisessa käytössä ei sahkötyokalua voida ylikuormittaa. Lian suurella kuormalla, tai jos akun sallittu lampötila 75^ ylitetaan, tyokalun sahkonhallinta sammuttaa laitteen, kunnes tyokalu on taas saavuttanut optimaalisen käytölampötilan.

13. SYVÄPURKAUSSUOJA

Li-Ioni-akku on suojattu syväpurkausta

vastaan purkaussuojajrjustelman avulla. Akun tyhjetesssuojakytkin pysayttaa sahkotyokalun: Vaihtotyokalu ei ena a liiku.

VIANETSINTÄ

1. MIKSI PORA EI TOIMI KUN LIIPAISINTA PAINETAAN?

Tarkista liipaisimen ylapuolella olevasuuntavalitsin. Se on saatetu asettaakeskiasentoon (lukittu). Siirra kytkin jommalle kummalle puolle ja cokeile porausta painamalla liipaisinta.

2. MIKSI PORA PYSÄHTYY ENNEN KUIN RUUVI ON KANTAA MYÖTEN SISÄLLÄ?

Tarkista istukan ja poran rungon valissä olevasta momentinsätorenkaasta väantömomenttisäto. Asennossa 1 on alhaisin väantömomentti, asennossa 15 on korkein väantömomenttiasetus ruvausta varten. Asono porausta varten. Kännä momentinsätorengasta suurempaan asentoon parhaiden tulosten saavuttamiseksi.

3. SYITA AKKUPAKKAUSTEN ERILAIIN TOIMINTA-AIKOIHIN

Edellä selostetut latausaikaongelmat sekä
akkupakkauksen pitäminen käytämättä
ja varastossa pitkä aikoja lyhentää
akkupakkauksen toiminta-iaikaa. Se voi
korjautua usean lataus- ja purkausjakson
jälkeen lataamalla akkupakkausta
ja käytämälla sillä konetta. Raskaat
työolosuheet kuten suurten ruuvien ruuvaus
kovaan puuhun kuluttaa akkupakkauksen
energiaa nopeammin kuin kevyemmät
työolosuheet. Älä lataa akkupakkausta alle 0^ ja yli 45^ lampötiloissa, koska se heikentää
tehoa.

HUOLTO

Kone ei vaadi voitelua eikä huoltoa.
Koneen sisällä ei ole käytäjan huollettavaksi tarkoitetuja osia. Älä käytä vetta tai kemiallisia puhdistusaineita koneen puhdistukseen.
Pyyhi puhtaaksi kuivalla liinalla. Säilytä kone kuivassa paikassa. Pidä moottorin

tuuletsaukot puhtaina. Pidä kytkimet ja säätimet polyttöminä. Tuuletsaukoista nakyväkipinointi on normalia eikä vahingoita konetta.

YMPÄRISTÖN SUOJELU

Käytettyjä sahkölaitteita ei saa heittäa
pois kotitalousjätteen mukana. Toimita
ne kierratyspisteeseen. Lisatietoja

kierratyksesta saa paikallisilta viranomaisilta tai jalleenmyyjälta.

VAATIMUSTENMUKAlSUUSVAKUUTUS

Me,

POSITEC Germany GmbH

Vakuutamme taten, etta tuote,

Selostus WORX Langaton lithium-ioni
pora/ruuvauslaite

Tyyppi WX156 WX156.1 WX156.2

WX166 WX166.1 (1-koneen määritykset, esimerkki Langatonpora)

Toiminto poraus

Täyttaa seuraavien direktiivien märärykset, Konedirektiivi 2006/42/EC

Direktiivi sähkomagneettisesta

yhdenmukaisuudesta 2004/108/EC

RoHS -direktiivi 2011/65/EU

Yhdenmukaiset standardit

EN 55014-1

EN 55014-2

EN 60745-1

EN 60745-2-1

EN 60745-2-2

Nimi Russell Nicholson

Osoite Positec Power Tools (Europe)

POSITEC Laatupaallikkö

1. NØKKELLØS CHUCK
2. VARIABLE CLUTCH
3. GIRKONTROLL
4. ROTASJON I BEGGE RETNINGER
5. MYKT GRIPEHÄNDTAK
6. LAs FOR BATTERIPAKKE
7. BATTERIPAKKE *
8. SIKTELYS

9. AV/PÅ-BRYTEREN

10. Ikke alt illustrert ell beskrevet tilbehør inngår i leveransen.

TEKNISKE DATA

Type wX156 wX156.1 wX156.2 wX166 wX166.1 (1- betegner maskin, representative Batteridrill )

		wX156 wX156.1 wX156.2	wX166 wX166.1
Merkespenning 16V		= Maks.* 20V	Maks.** =
Nominell Tomgangshastighet0-400/0-1500/min
Momentinnstilling 15+1
Maks moment 35N.m 40N.m
Chuck-kapasitet 10mm
Maks drill-kapasitet i	Stål 10mm
	Tre 28mm 30mm
Maskinvekt 1.24kg	1.26kg
