GEBRUIKSAANWIJZING WX156.2 WORX

* Niet alle afgebeelde of beschren toebehoren worden standardmeegeleverd.

TECHNISCHE GEGEVENS

Type wX156 wX156.1 wX156.2 wX166 wX166.1 (1- aanduiding van machines, kenmerkend voor accu-boormachine)

		wX156 wX156.1 wX156.2	wX166 wX166.1
Spanning 16V		= Max* 20V	Max** =
Toerental onbelast 0-400/0-1500/min
Aantal koppelstanden 15+1
Max. Koppel 35N.m 40N.m
Spanwijdtde boorhouder 10mm
Max. boorcapaciteit in	Staal 10mm
	Hout 28mm	30mm
Gewicht 1.24kg 1.26kg

Spanning gemeten zonder belasting. Beginspanning batterij bereikt Maximum 16volt. Nominale spanning is 14.4volt.
*Spanning gemeten zonder belasting. Beginspanning batterij bereikt Maximum 20volt.
Nominale spanning is 18volt.

GELUIDSPRODUCTIE

A-gewogen geluidsdruk L	pA: 75dB(A)
A-gewogen geluidsniveau	LwA: 86dB(A)
KpA&KwA	3.0dB(A)
Draag gehoorbescherming indien de geluidsdruk hoger is dan	80dB(A)

TRILLINGSGEGEVENS

Totale trillingswaarden (triax vector-som) volgens EN 60745:

Boren in metal	Trillingsemissiewaarde ah,d < 2.5m/s2
	Onzekerheid K = 1.5m/s2

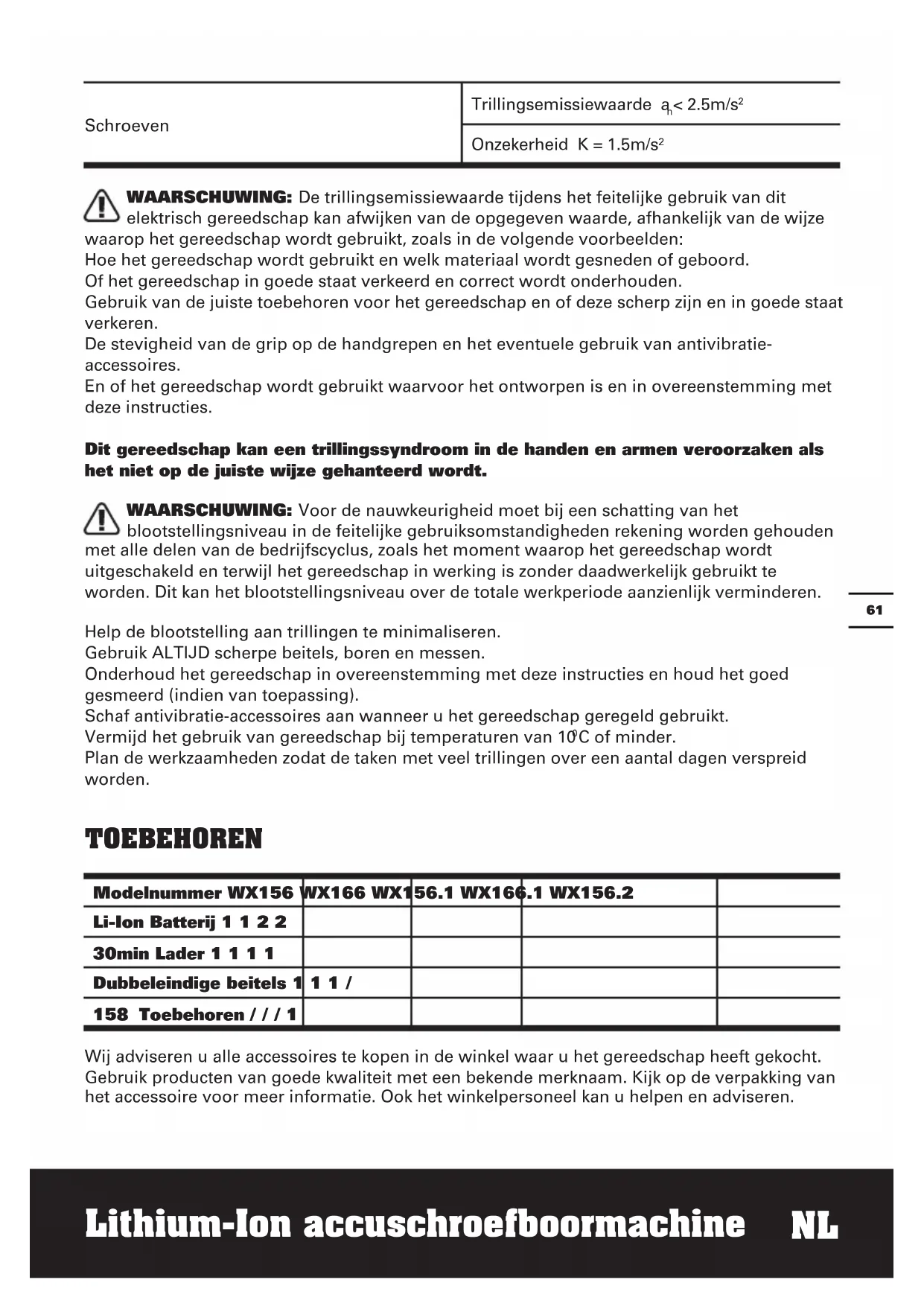

WAARSCHUWING: De trillingsemissiewaardeijdens het feitelijke gebruik van dit elektrisch gereedschap kan afwijken van de opgegeven waarde, afhankelijk van de wijze

haarop het gereedschap worden gebruikt, zoals in de volgende voorbeelden:

Hoe het gereedschap worden gezruikt en weltmaterial worden gesneden of geboard.

Of het gereedschap in goede staat verkeerd en correct worden onderhonden.

Gebruik van de juiste toebehoren voor het gereedschap en of deze scherp zich en in goede staat verkeren.

De stevigkeit van de grip op de handgrepen en het eventuele gebruik van antivirusatie-accessoires.

En of het gereedschap worden gezruikt waarvoor het ontworpen is en in overeenstemming met deze instructies.

Dit gereedschap kan een trillingssyndroom in de handen en Armen veroorzaken als het Niet op de juiste wijze gezendeerd worden.

WAARSCHUWING: Voor de nauwkeurigheid moet bij een schatting van het blootstellingsniveau in de feitelijke gebruiksomstandigheden rekening worden gehonden

met alle delen van de bedrijfscyclus, zoals het moment waarop het gereedschap wordenuitgeschakeld en terwijl het gereedschap in werkig is zonder daadwerkelijk gebruikt te worden. Dit kan hetblootstellingsniveau over de totale werkperiode aanzienlijk verminderen.

Help de bloatstelling aan trillingen te minimaliseren.

Onderhoud het gereedschap in overeenstemming met deze instructies en houd het goed gesmeerd (indien van toepassing).

Schaf antivirusibratie-accessoires aan wanner u het gereedschap geregeld gebruikt.

Vermijd het gebruik van gereedschap bij temperaturen van 10^ of minder.

Plan de werkzaamheden zodate met veel trillingen over een aantal階段 versuspread worden.

TOEBEHOREN

Modelummer WX156	WX166 WX1	56.1 WX166	.1 WX156.2
Li-Ion Batterij 1 1 2 2
30min Lader 1 1 1
Dubbeleindige beitels 1	1 1 /
158 Toebehoren / / 1

Wij adviseren u alle accessoires te kopen in de winkel waar u het gereedschap heeft gekocht. Gebruik producten van goede kwaliteit met een bekende merknaam. Kijk op de verpakking van het accessoire voor meer informatie. Ook het winkelpersoneel kan u helpen en adviseren.

VEILIGHEIDSREGELS VOOR DE BOOR

1. Gebruik de bij het gereedschap geleverde extra handgrepen.
   Controleverlies kan tot verwonding leiden.
2. Houd het gereedschap aan de geisoleerde greepvlakken vast als u werkzaamheden uitvoert waar bij messen in contact hunnen komen met verborgen stroomleidingen. Contact met een onder spanning staande leiding kan de metalen delen van het gereedschap ook onder spanning zetten, wat tot elektrische schokken kan leiden.

VEILIGHEIDSINSTRUCTIES VOOR HET ACCUPACK

a) Batterijcellen en accupacks mogen nicht gedemonteerd, geopend of vernietigd worden.
b) Sluit accuraps nicht kort. Bewaar accuraps nicht willekeurig in een doos of lade waar ze elkaar+kunnen kortsluiten of door geleidende voorwerpen kortgesloten hunnen worden.
c) Stel accupacks nicht bloot aan warmte of vuur. Vermijd opslag in direct zonlicht.
d) Stel accupacks nicht bloot aan mechanische schokken.
e) Als een accu lekt dient men voorzichtig teijken dat de vloeistof Niet in contact komt met de huid of de ogen. Als dat toch gebeurt spoelt men de huid onder stromend water en raadpleegt men een arts.
f) Raadpleeg meteen een arts wanner een batterij of accupack is ingeslikt.
g) Houd batterijcellen en accupacks schoon en droog.
h) Veeg de aansluitingen van het accupack schoon met een droge doek als ze vuil zich geworden.
i) Accupacks要去en voor gebruik worden opgeladen. Lees de gebruiksaanwijzing voor de juiste laadinstructies.
j) Laat.Accupacks nicht langdurig opladen als ze nicht worden gebrukt.
k) Na een Lange opslagperiode kan het nodig

zijn het accupack enkele keren op te laden en te ontladen voor een optimale prestatie.

I) Accupacks presteren het best bij normale kamertemperatuur (20^ ± 5^) .
m) Wanner u accupacks wegwerpt, dient u accupacks van verschillende elektrchochemische systemen van elkaar afgezonderd te houden.
n) Laad alleen op met een lader met de technische gegevens van POSITEC. Een lader voor een type accupack geschikt is kan een brandgevaar inhouden wanner gebruikt met een ander type.
o) Houd het.Accupack op een afstand van andere metalen voorwerpen als paperclips, muntstukken, sleutels, nagels, schroeven en anderekleine metalen voorwerpen die de contacten van de accupack hunnen verbinden. Kortgesloten contacten van accupacks hunnen brandwonden of brandveroorzaken.
p) Bij verkeerd gebruik kan vloeistof uit het.Accupack worden gestoten.Vermijd contact. Na onvoorzien contact veelvuldig spoelen met water. Als de vloeistof in de ogenterecht is gekomen dient men ook een arts te raadplegen.De vloeistof uit de batterij kan irritatie of brandwondenveroorzaken.
q) Reinig de contacten van accupacks en van de uitrusting voordat u de accupack gaat inzetten.
r) Verwijder een lege accupack meteen uithet apparaat.
s) Gebruik geen andere lader dan de lader die specifiek voor dat doel met de apparatuur is meegeleverd.
t) Gebruikt geen accupack dat nicht bedoeld is voor gebruik met deze apparatuur.
u) Houd accompanies buiten het bereik van kinderen.
v) Na een lange opslagperiode kan het nodig zich het accupack enkele keren op te laden en te ontladen voor een optimale prestatie
w) Bewaar de oorspronkelijke instructies van het product voor latere gebruik.
x) Verwijder het batterijpakket uit de apparatuur als het Niet in gebruik is.
y) Volg de juiste procedure voor afvalverwijdering na afdanken van dit apparaat.

SYMBOLEN

Lees de gebruikershandleiding om het risico op letsels te beperken

Waarschuwing

Draag een veiligheidsbril

Draag een stofmasker

Uitsluitend voor binnengebruik

Niet blootstellen aan regen of water

Niet verbranden

Batterijen nicht weggooien.
Breng lege accu'saar een
recyclingcentrum of inzamelpunt
voor chemisch afval bij u in de
buurt.

Li-Ion

BEDIENINGSINSTRUCTIES

OPMERKING: lees het instructieboekje aandachtig voor gebruik van het gereedschap.

BEOOGD GEBRUIK

Dit elektrische gereedschap is bedoeld voor het vast- en losdraaien van schroeven en voor het boren in hout, metaal, en plastic.

De bijgeleverde batterijlader past bij de Lithium-ionbatterij die in het apparaat is geplaatst. Gebruik geen andere batterijlader. De Lithium-ionbatterij is beschermd gegen volledig ontladen. Als de batterij leeg is, wordt het toestel uitgeschakeld door een beschermingscircuit. De hulpstukhouser draait dan nicht longer.

In een warme omgeving, of na zwaar gebruik, kan het batterijpak te heet worden om te kuren opladen. Laat de batterij enige vrij afkoelen voor het heropladen.

Als de batterij voor de eerste keer is opgeladen en na een langdurige rustperiode, maar na verschillende keren laden en ontladen za de batterijtering 100% konnen worden geladen.

B) VERwlijDEREN VAN hET BATTERljPAKKET (Zie A1)

Druk op de knop om het.Accupack te ontgrendelen (6) en verwijder dan de batterijuit het gereedschap.

c) MONTAGE VAN hET BATTERIJPAKKET (Zie A2)

Schuif de volledig opgeladen in het gereedschap, waaroor voldoende kracht uitoefenend tot deze vastklikt.

BEDIENINGSINSTRUCTIES

1. AAN/UIT-SchAKELAAR (Zie B)

Druk deze in om de boor te starten en LAST hem los om de boor wee ter stoppen De aan/ uitschakelaar is uitgerust met een remfundie

die de boorhouser onmiddelijk stopt nadat u de schakelaar snel heeft losgelaten.

Het is ook een snugelidsregelaar die de snugelid en het koppel verhoogt door de trekker verder in te knijpen. De snugelid worden bepaald door de kracht waarmee u de trekker indrukt.

WAARSCHUWING: Niet langdurig gebruiken met een lage snelheid

vanwege de warmte die daardoor worden gezegereerd.

2. VERGRENDELING SCHAKELAAR

De schakelaar kan vergrendeld worden in de UIT-stand. Hierdoor vermindert de kans op het onopzettelijk inschakelen van de boor.

Om de schakelaar te vergrendelen,plaatst u de keuzeschakelaar van de draairichting in de middelste stand.

3. KEUZEKNOP VOOR RECHTS OF LINKS DRAAIEN (Zie C1, C2)

Voor boren en het draaien van schroeven moet u voorwaarts draaien, dit worden met

"Angegeven (de hendel staat maar links). Gebruik het achterwaarts boren

" (de hendel staat maar rechts) om schroeven te verwijderen of een vastzittende boor los te make.

WAARSCHUWING: Verander nooit de draairichting terwijl de

boormachine draait, wacht tot deze is gestopt!

4. 2-TRAPS TANDWIELOVERBRENGING (Zie D)

De boor heeft een 2-traps
tandwieloverbrenging om op lage (1) of
hoge (2) snugelid te boren of te drijven. Er
zit een schuifschakelaar bovenop de boor
om een lage (LO, 1) of hoge (HI, 2) snugelid
te kiezen. Wanner de boor in de lage stand
wordt gebruikt, neemt de snugelid af en heeft
de boor een groter vermogen en koppel.
Wanner de boor in de hoge stand wordt
gebruikt, neemt de snugelid toe en heeft de
boor minder snugelid en een lager koppel.

1° Versnelling

Lage snelheid: schroeven draaien en boren met een große diameter

2° Versnelling

Hoge snelheid: boren met eenkleine diameter

WAARSCHUWING: Om te

voorkomen dat de tandwielen

beschadigd worden, dient u de boorhouser alkijd volledig tot stilstand te latent komen voordat u de draairichting of tandwieloverbrenging verandert.

5. AANPASSEN VAN DE BOORHOUDER (Zie E)

Om de boorhouser te openen, draait u de voorkant van de boorhouser. Steek het boorbitje in de boorhouser en draai de voorkant in tegengestelde richting. Controller of het bitje in het midden van de boorhouser zit. Draai daarna krachtig de twee onderdelen van de boorhouser in tegengestelde richting. Nu zit het bitje stevig in de boorhouser.

6. AANPASSEN VAN HET KOPPEL (Zie F)

U stelt het koppel in door de koppelstelring te draaien. Het koppel is groter wanner u de koppelstelring op een hogere stand zet. Het koppel is lager wanner u de koppelstelring op een lagere stand zet.

Deinstalling is als volgt:

1 - 4 Om	kleine schroeven te schroeven
5 - 9 Om	schroeven in zacht materiaal te schroeven
10 - 15 Om	m schroeven in hard en zacht materiaal te schroeven
Ø	Voor krachtig boren

7.AUTOMATISCHE

ASSTOPVERGRENDELING (Zie G)

De automatische asstopvergrendeling geeft u de möglichkeid het gereedschap als normale schroevendraaier te gebruiken. U kunt een extra draai geen om een schroef stevig vast te schroeven, of om een goed vastzittende schroef los te draaien of om door te werken indien de accu leeg is. Om handmatig schroeven te draaien is de schroefkop automatisch vergrendeld als het gereedschap isuitgeschakeld.

8. WERKLAMPJE

Druk gewoon op de aan/uit-schakelaar om het Licht in te schakelen. Het Licht gaat uit als u de aan/uit-schakelaar loslaat.

Led-verlichting voor verbeterde zichtaarheid in een donkere omgeving. De led geeft ook de capaciteit van de batterij aan. Hij knippert als de batterij leegraakt.

9. BOREN

Wanner u in een zacht oppervlak boort, gebruik dan een priem om de gewenste boorlocatie te markeren. Hiermee voorkomt u dat het boorbitje weglijkdt wanner u het begin van het gat maakt. Houd de boor stevig vast enplaats de top van het bitje op het punt waar het gat moet komen. Druk de aan/uitschakelaar in om de boor te starten. Beweeg het boorbitje in het werkobject door net genoeg druk uit te oefenen om het bitje te lately boren. Druk Niet te hard en oefen ook geen zichwaartse druk uit om het gat groter te makeen.

Hardmetalen bitjes dient u.altijd te gebruiken voor beton ensteen.

Gebruik wonneer u in metaal boort alleen HSS boorbitjes die in goede staat verkeren. Gebruik alkijd een magnetische bithouder wonneer u korte schroevendraierbits gebruikt. Wonneer u schroeven draait, breng dan alkijd wat vloeibare zeep of soortgelijks aan op de schroefdraad om het schroeven te vergemakkelijken.

10. LEGE ACCUPACKS

Voor het behoud van natuurlijke grondstoffen, dient u zich op de juiste

Li-lon wijze van het.Accupack te ontdoen of het te laten recyclen.Dit accupack bevat lithiumbatterijen.Vraag bij uw gemeente of vuilophaalbedrijf informatatie over de beschikbare opties voor recycling en/of verwijdering.Ontlaad uw accupack door het te gebruiken in de boor, haal daarna het accupack uit het gereedschap en plank de contactpunter van het accupack met zware plankband af om kortsluiting en energieverlies te voorkomen.Probeer Niet geen andere onderdelen te openen of te verwijderen.

11. OVERBELASTINGSBEVEILIGING

Bij overbelasting komt de motor tot stilstand. Verminder onmiddelijk de overbelasting van het gereedschap en LAST het gereedschap gedurende ca. 30 seconden afkoelen op de hoogste snugheid zonder belasting.

12. TEMPERATUURAFHANKELIJKE OVERBELASTINGSBEVEILIGING

Bij gebruik volgens de voorschriften kan het elektrische gereedschap nicht worden overbelast. Bij te zware belasting of overschrijding van de toegestane accutemperatuur van 75^ schakelt de elektronische besturing het elektrische gereedschap uit tot het is afgekoeld tot het optimale bedrijfstemperatuurbereik.

13. BEVEILIGING TEGEN TE STERKE ONTLADING

De lithium-ion-accu is door middel van een „Beveiligingsystem gegen ontladen" beschermd gegen te sterke ontlading. Als de accu leeg is, worden het elektrische gereedschap door middel van een beveiligingsschakelinguitgeschakeld: het inzetgereedschap draait nichteer.

PROBLEEMOPLOSSINGEN

1. WAAROM SCHAKELT DE BOORMACHINE NIET IN ALS IK OP DES SCHAKELAAR DUW?

De knop voor het kiezen van de draairichting, bovenop de schakelaar, is vergrendeld. Zet de knop in de gewenste stand, druk de trekker in en de boor begint te draaien.

2. WAAROM STOPT DE BOORMACHINE VOORDAT DE SCHROEF HELEMAAL VASTZIT?

Controleer de koppelstand van de koppelsteling. De koppelsteling bevindt zich tussen de boorhouser en de behuizing van de boor. Stand 1 is het laagste koppel (voor schroeven draaien) en stand 15 is het hoogste koppel (voor schroeven draaien). Stand is om te boren. Stel de koppelsteling in op een hogere stand om het Beste resultaat te verkrijgen.

Problemen met de oplaadtijden, zoals hierboven, en als u het accapack lange tijd Niet gebruikt hebt, verkorten de werkduur van het accapack. Dit kan worden gecorrigeerd door het accapack een paar keer op te laden en wee ter leeg te laten lopen doordat u de zaag heeft gebruikt. Laad het accapack nicht op bij temperaturen onder de 0^ en boven de 45^ aangezien dit een slecht effect heeft op de prestaties.

ONDERHOUD

Uw gereedschap vereist geen smering of onderhoud.
Dit gereedschap bevat geen onderdelen die door de gebruiker dienen te worden onderhouden. Gebruik nooit water of chemische reinigingsmiddelen voor het schoonmaken van uw elektrische gereedschap. Veeg schoon met een droge doek. Bewaar uw elektrische gereedschap algid op een droge plaats. Houd de ventilatieoppeningen van de motor schoon. Houd alle bedieningselementen vrij van stof. Af en toe ziet u vonden in de ventilatiegleuven. Dit is normal en zal uw gereedschap nicht beschadigen.

BESCHERMING VAN HET MILIEU

Afgedankte elektrische producten
mogen nicht bij het normale huisafval
terechtkomen. Breng deze producten

haar möglichk maar een recyclecentrum bij u in de buurt. Vraag de verkoper of de gemeente informatie en advies over het recyclen van elektrische apparatuur.

CONFORMITEITVERKLARING

Verklaren dat het product,
Beschrijving WORX Lithium-lon
accuschroefboormachine
Type WX156 WX156.1 WX156.2 WX166
WX166.1 (1- aanduiding van machinerie, kenmerkend voor Accuboormachine)
Functie Boren

voldoet aan de volgende richtlijnen,

Machinerichtlijn 2006/42/EG

Richtlijn elektronische compatibiliteit

2004/108/EG

RoHS-richtlijn 2011/65/EU

Normen voldoen aan,

EN 55014-1

EN 55014-2

EN 60745-1

EN 60745-2-1

EN 60745-2-2

Naam Russell Nicholson

Adres Positec Power Tools (Europe)

POSITEC Kwaliteitsmanager
