BRUKSANVISNING WX156.2 WORX

POSITEC kvalitetsleder

1. NYCKELLOS CHUCK
2. VARIABEL KOPPLING
3. VÄXELVÄLJARE
4. ROTERING FRAM OCH TILLBAKA
5. HANDTAG MED MJUKT GREPP
6. BATTERIPAKETETS LÄSNING
7. BATTERIPAKET *
8. ARBETSLAMPA

9. TILL/FRÄN-STRÖMBRYTAREN

10. Alla tillbehör beskrivna eller avbildade nedan medfoljer inte standardprodukten.

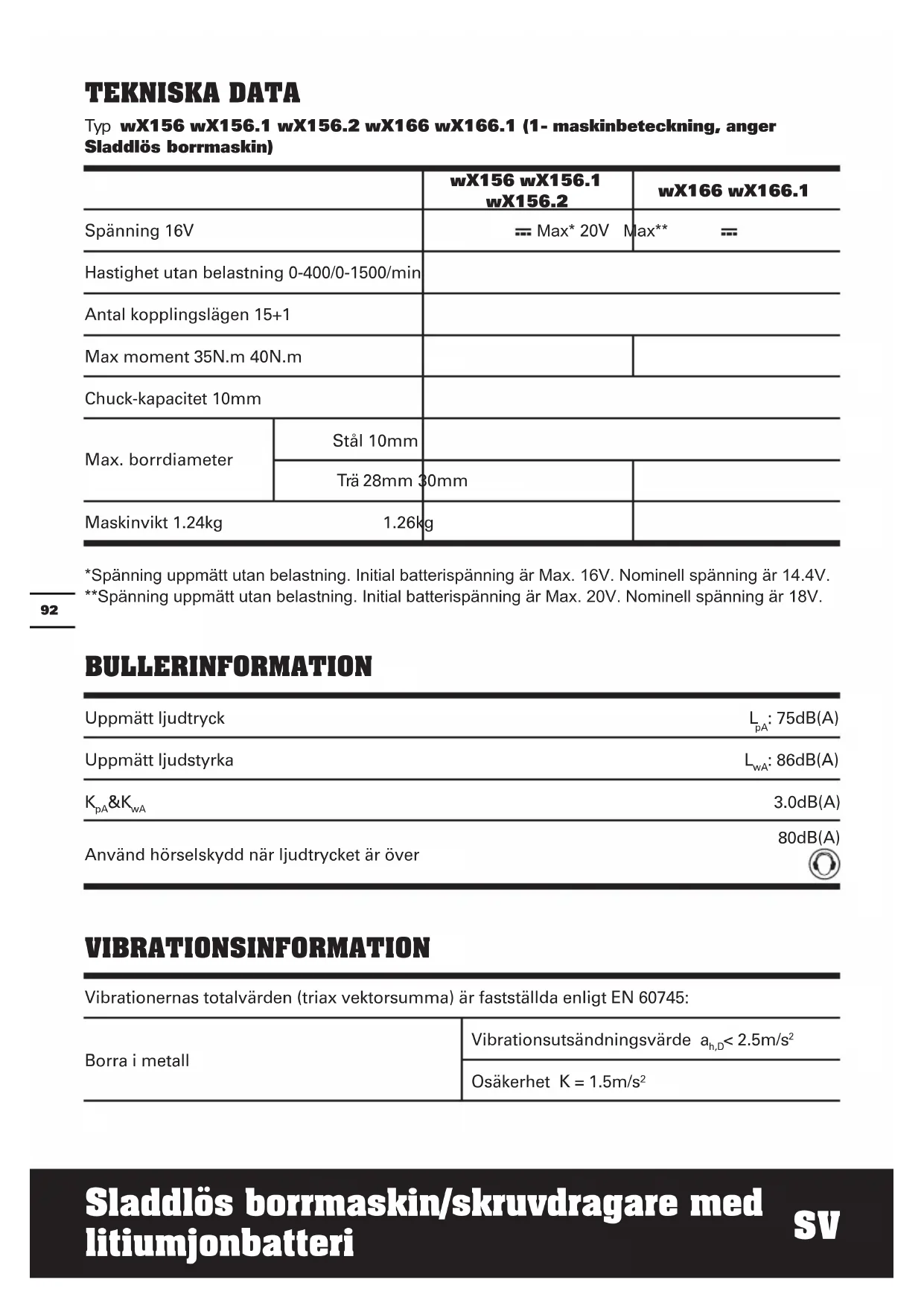

TEKNISKA DATA

Typ wX156 wX156.1 wX156.2 wX166 wX166.1 (1- maskinbeteckning, anger Sladdlos borrmaskin)

		wX156 wX156.1 wX156.2	wX166 wX166.1
Spanning 16V		= Max* 20V	Max** =
Hastighetutan belastning 0-400/0-1500/min
Antal kopplingslägen 15+1
Max moment 35N.m 40N.m
Chuck-kapacitet 10mm
Max. borrdiameter	Stål 10mm
	Trå 28mm	30mm
Maskinvikt 1.24kg	1.26kg

Spanning uppmatt utan belastning. Initial batterispanning ar Max. 16V. Nominell spanning ar 14.4V.
*Spanning uppmattutan belastning. Initial batterispänning ar Max. 20V. Nominell spanning ar 18V.

BULLERINFORMATION

Uppmätt ljudtryck	LpA: 75dB(A)
Uppmätt ljudstyrka	LwA: 86dB(A)
KpA&KwA	3.0dB(A)
Använd hörskénydd:när ljudtrycketär über	80dB(A)

VIBRATIONSINFORMATION

Vibrationernas totalvarden (triax vektorsumma) ar faststallda enigt EN 60745:

Borra i metall	Vibrationsutsändningsvärde ah,d< 2.5m/s2
	Osäkerhet K = 1.5m/s2

VARNING: Vibrationsemissionsvärdet vid använding av maskinverktyg kan skilja sig at fran det deklarerade värdet beroende på hur verktyget används och beroende på foljande npel och andra variationer av hur verktyget används:

Hur verktyget anvands och materialet som verktyget anvands med.

Verktyget ar i bra skick och bra underhallet.

Användning av korrekt tillbehör till verktyget och sakerställandet att det ar vasst och i bra skick.
Beroende på hur tajt atdraget handtaget ar och om nagra antivirusrationstillbehör används.
Verktyget används som avsett enigt konstruktionen och de har instruktionerna.

Detta verktyg kan orsaka hand-arm-vibrationsyndrom om det används på felaktigt sätt.

VARNING: För att det ska bli korrekt bör en beräkning av exponeringsnivån under verkliga forhällanden vid användning och sas med for alla delar av hanteringscykeln som tiden nar verktyget ar avstängt och när det körs på tomgang utan att utföra nagot te. Detta kan betydligt minska exponeringsnivån over den totala arbeitsperioden.

Hjälp for att minimera risken for vibrationsexponering.

Använd ALLTID skarpa mejslar, borrar och blad.

Underhäll verktyget i enlighet med dessa instruktioner och häll det vãsmort (där det ar nödvändigt).

Om verktyget ska anvandas regelbundet, investera i antivibrationstillbehör.

Undvik att anvanda verktyget i temperaturer på 10^ aller lagre.

Planera ditt arbetsschema for att sprida ut anvandning av kraftigt vibrerande verktyg over flera dagar.

TILLBEHÖR

Modellnr. wX156 wX16	6 wX156.1	wX166.1	wX156.2
Lithiumbatteri 1 1 2 2
30min Laddning 1 1 1
Dubbeländade bits 1 1 /
158 Tillbehör / / 1

Vi rekommenderar att du koper dina tillbehör frän sama Återförsäljare som du köpteprodukten från. Använd bra tillbehör med kvalitet av vällkända marken. Välj tillbehör som passar den typ av arbete som du planerar att utföra. Läs på tillbehörens forpackning für mera information. Din Återförsäljare kan också hjälpa dig och ge dig råd.

SÄKERHETSFÖRESKRIFTER FÜR BORRSÄKERHET

1. Om det finns medfoljande handtag till maskinen, använd dem. Om du Förlorar kontroll über maskinen kan det leda till persorskada.
2. Se till att använda vadderade greppytor när du arbetar med maskinen, särskilt d'verktyget kan skada dolda ledninger. Kontakt med spanningsforande ledninger kan leda till att användaren fär en elektrisk chock.

SÄKERHETSFÖRESKRIFTER FÜR BATTERIET

a) Ta inte isär batteriet, öppna inte heller batteriet eller söra på battericeller.
b) Kortslut inte batteriet. Förvara inte batteriet på att slarvigt satt i en lada där det kan kortslutas eller skadas av ledande material.
c) Exponera inte batteriet for eld aller varme. Undvik forvaring i direkt solljus.
d) Utsatt inte batteriet for mekanisk chock.
e) Om batteriet lacker, låt inte vätskan komma i kontakt med hud eller ögon. Om så经验和 skulle hända, skölj med mycket vatten och sök lärkarhjalp.
f) Sök omedelbar lakarhjalp om nàgon harsvalt en battericell aller batteriet.
g) Häll batteriet rent och torrt.
h) Torka av batteriet om det blir smutsigt med en torr, ren trasa.
i) Batteriet maste laddas fore anvandning. Anvand den har bruksanvisingen for att ladda batteriet korrekt.
j) Låt inte batteriet stå på laddning;när det inte används.
k) After lang tids användning kan det bli nödvändigt att ladda och ladda ur batterieet manga gänger for att na maximal prestanda.
I) Batterier fungerar bast när de används vid normal rumstemperatur (20^ ± 5^) .
m) När du kasserar batteriet, se till att hälla batterier med olika elektrokemiska system ifràn varandra.
n) Ladda endast med laddare av varumarket

POSITEC. En laddare som passar for en viss typ av batteri kan fororsaka brandrisk vid anvandning tillsammans med ett annat batteri.

o) När batteriet inte används,hall det borta frän metallobjekt,sasom pappersgem, pengar,nycklar,naglar,skruvar erler andra sma metallobjekt som kan leda ström frän en terminal till en annan. Om batteriterimalerna kortsluter varandra kan de Förorsaka brandrisk.
p) Vid ovdamsam behandling kan vatska lacka fran batteriet; undvik kontakt. Om kontakt anda sker skolj ordentligt med vatten. Om vatska hamnar i ogonen, sök lakarhjalp. Vatska som lacker fran batteriet kan fororsaka irritation och brannskador.
q) Rengör batteriet och även verktyget innan du satter i batteriet.
r) Ta bort urladdade batterier direkt.
s) Använd ingen annan laddare an den som specifik ske anvandas med det har batteriet.
t) Använd inte att batteri som inte ár avsett for användning med det har verktyget.
u) Håll batteriet borta frän barn.
v) After lang tids användning kan det blinodvändigt att ladda och urladda batteriet mga ganger for att na maximal prestanda.
w) Behäll den ursprungliga braksanvisningen für fremtida användning.
x) Plocka ur batteriet fran verktyget dà det inte används.
y) Kassera batteriet pa ratt satt.

SYMBOLER

For att minska risken for skador maste anvandaren lasa bruksanvisingen

Varning

Använd hörskydd

Använd skyddsglasögon

Använd skyddsmask

Fár endast användas inomhus

Färejutsattasforregnellervatten

Färejuppeldas

Kasta inte batterier i soptunnan. Lämna uttjänta batterier till din lokala uppsamlings aller atervinningsstation.

Li-Ion

BRUKSANVISNING

OBS: Innan du använder verktyget, lasa noga igenom braupsanvisingen.

ÄNDAMÄLSENLIG ANVÄNDNING

Verktyget ar avsett for i- och urdragning av skruvar somt for borrning i tra, metall, och plast.

INNAN ENHETEN TAS I BRUK A) LADDA BATTERIET

Den medfoljande batteriladdaren matchar det litiumjonbatteri som sitter i encheten. Använd ingen annan batteriladdare.

Lithiumjonbatteriet har skydd mot djup urladdning. När batteriet ar tomt stängs encheten av med hjälp av en skyddskrets: Dä upphör verktygshällaren att rotera.

I en varm miljö aller after massiv användning, kan batteripaketet blir alltför varmt für att kunna laddas. Låt batteriet svalna före laddning.

När batteriet laddas for Första gängen aller after langvarig forvaring, men after atskilliga laddnings- och urladdningscykler kan batteriet ta emot 100% laddning.

Tryck på batteriets sparrhake (6) och ta bort batteriet frän verktyget.

c) SàTTA I BATTERIET (Se A1)

Låt det fullt laddade batteriet glida ordentligt
på plats tills dess att det klickar in i rätt
position..

ANVÄNDARHANDLEDNING

1. AVTRyckARKNAPP (Se B)

Tryck in for att starta borrmaskinen och slapp ut for att stoppa den. Till/Frän-strömbrytaren innehäller okså en bromsfunktion, som omedelbart stoppar chucken nr du snabbt släpper ut strömbrytarknappen.

Det finns även en variabel
hastighetsomkopplare som ger högre
hastighet och vridmoment med ökat
utlosartryck. Varvtalet styrs av tryckkraften på strömbrytaren.

VARNING: Om borrmaskinen körns en langre period med lågt varvtil den invändigt mycket warm.

2. STROMBRYTARLÄS

Riktningsvaljaren kan anvandas for att lasa strömbrytaren sa att borrmaskinen inte kan startas oavsiktlig. For att lasa strömbrytaren ställs riktningsvaljaren i mellanläget.

3. OMVÄND RIKTNING (Se C1, C2)

För borrning och skruvning med framåtrotering använder du « spaken flyttas till vänster). Använd bara bakåtrotering markt med « spaken flyttas till höger) for att ta bort skruvar eller lossa på ett fastklämt borrjärn.

WARNING: Forsök aldrig äandra rotationsriktningen när chuckenrar. Vänta tills den har stannat hel!

4. VÄXEL FÖR TVÅ HASTIGHETER (Se D)

Borrmaskinen har en växel für två hastigheter avsedda für börning eller drivning med lågt (märkt 1) eller högt (märkt 2) varvtil. Med skjutreglaget ovanpå borrmaskinen valjer du lågtEller högt varvtil. När borrmaskinen körns inom det laga varvtsomsrdet har den stor kraft och stort moment. När borrmaskinen körns inom det höga varvtsomsrdet har den minde kraft och moment.

Växel I

Låghastighetsområde: for skruvdragning eller arbete med stora borrdiametrar

Växel II

Höghastighetsområde: for arbete med sma borrdiametrar

WARNING: För atthindra att växeln skadas, se till att chucken stannat

helt innan rotationsriktningen ellerväxelnändras.

5. JUSTERING AV CHUCKEN (Se E)

For att oppna chuckens backar, vrid chuckens framre del moturs (när borrmaskinen ses framifran). Satt in borret mellan chuckens backar och häll borret mitt emellan backarna. Vrid sedan framre delen av chucken medurs for att klämma fast borret.

6. INSTALLING AV MOMENTET (Se F)

(Momentet fran maskinen vid idragning av skruvar)

Momentet kan ställas in genom att ringen for momentinställning vrids. Momentet blir större nar ringen for momentinställning vrids till ett högre varde. Momentet blir mindre nar ringen for momentinställning vrids till ett lagre varde. Gör inställningen sa har:

1 - 4 För	idragning av små skruvar
5 - 9 För	idragning av skruvar i mjukt material
10 - 15 För	for idragning av skruvar i jämnt och här material
Ø	För borrning som kräver stor kraft

7. AUTOMATISKT AXELLÄS (Se G)

Det automatiska axellåset gör att du kan använda borrmaskinen som en vanlig skruvmejsel. Du kan dra Åt en skruv extra hårt, lossa en skruv som sitter fast eller fortsätta arbetet nar batteriet tagit slut. För manuell skruvdragning ar chucken låst nar verktyget ar fränslaget.

8. ARBETSLAMPA

Du tander lampan genom att trycka pa/pa/ av-omkopplaren. När du släpper upp pa/av-omkopplaren slocknar lampan.

LED belysning ökar synligheten rejält for mörka eller instängda områden. LED är ochså en batterikapacitetsindikator. Denkommen att blinka Near effekten blir lag.

9. BORRNING

Vid borning i en jämn hård yta, använd en körnare for att markera hålets placering. Detta vindrar att borret vandrar bort fran den avsedda punkten nar borret roterar. Håll verktyget stadigt och placera borrspetsen där hålet ska borras. Tryck in strömbrytaren for att starta verktyget. Tryck borret tillräckligt帽子 mot arbetsstychket for att borret skä skära. Tryck inte at sidan och försök inte vidga hålet med borret.

Använd endast borr med

hårdmetallskar vid borrning i belong

eller tegel. Använd endast HSS-borr i

gott skick for borning i metall. Använd alltid en magnetisk bit-hàllare vid användning av korta skruv-bits. Vid IDRagning av skruvar kan det vara bra att lagga en droppe vätska på skruvens gängor für att underlätti idragningen.

10. HANTERING AV UTTJÄNADE BATTERIER

Li-lon

Var radd om naturen och lamna batteriet
på avsedda platser som foljer lagar och Förordningar. Batteriet innehäller

Litiumbatteri. Fråga kommunens miljöavdelning var och hur du kan kassera batteriet. Ladda ur batteriet helt genom att körä maskinen och ta sedan bort batteriet fråmaskinen. Tejpa sedan över batteriets anslutningsponer med kraftig tejp für att forhindra kortslutning och urladdning. Försök inte öppna eller avlågsna delar av batteriet..

Vid overbelastning stannar motorn. Avlastagenast maskinen och låt den svalna i cirka 30 sekunder med högsta hastighetutan belastning.

12. TEMPERATURBEROENDE ÜberBELASTNINGSSKYDD

Om elverktyget används på ändamåsenligt sätt kan det inte überbelastas. Vid För kraftig belastning eller om tillåten batteritemperatur på 75^ overskrids, koplar elektroniken bort elverktyget tills det Åter uppnätt optimal drifttemperatur.

13. DJUPURLADDNINGSSKYDD

Lithiumjonbatteriet ar skyddat med "Skyddssystem for urladdning" skyddad mot djupurladdning. Vid urladdat batteri koplar skyddskopplingen fran elverktyget: och insatsverktyget roterar inte langre.

FELSÖKNING

1. VARFÖR STARTAR INTE BORRMASKINEN NÄR JAG TRYCKER PÅ STRÖMBRYTAREN?

Kontrollera laget pa riktningsvaljaren ovanfor strömbrytaren. Den kanske stared i mellanlaget (last). Flytta valjaren till att av sidolägena

och forsok borra genom att trycka pa strombrytaren.

2. VARFÖR STANNAR BORRMASKINEN INNAN SKRUVEN ÄR HELT IDRAGEN?

Kontrolera lagetp ringen for momentinstallingnsom sitter mellan chucken och borrmaskinen.Lage 1 ger det minsta momentet,lage 15 det storsta momentet for skruvdragning.Lage 已 ar avsettforborrning. Vrid ringen for momentinstallingtillett Hogre varde for att fa bastaresultat.

3. ORSAKER TILL ATT BATTERIPAKETEN VARAR OLIKA LANGE

Laddningsproblem som beskrivs ovan och om batteripaketet legat lagrat och inte anvants under en lang tid minskar batteriets driftstid. Detta kan atgardas genom att laddas och laddas ur flera ganger genom att maskinen anvands och laddas upprepade ganger. Om maskinen belastas hart, t.ex. genom att stora skruvar dras in i hart tra, forbrukas batteriets energia snabbare an vid latt belastning. Ladda inte batterierna vid temperaturer under 0^ aller over 45^ aftersom detta paverkar egenskaperna.

UNDERHÄLL

Ditt verktyg kraver inte extra smörjning aller unterhalb.

Det finns inga delar som kan repareras i verktyget. Använd aldrig vatten eller kemiska medel for att rengöra verktyget. Torka rent med en torr trasa. Förvara alltid verktyget på entorr plats. Hall motorns ventileringsöppninger ar rena. Hall alla knappar fria frän damm. Ibland ser du kanske att det slår gnistor i ventileringsöppningerarna. Det ar normalt ochkommen inte att skada verktyget.

MILJÖSKYDD

Uttjänade elektriskaprodukter fär inte kasseras som hushållsavfall. Ateranvänd)darrdet finns anlaggninger Kontakda dinakolala myndigheter ell er aljare for Itervinningsrid.

DEKLARATION OM ÖVERENSSTÄMMELSE

Förklarar att denna produit, Beskrivning WORX Sladdlös borrmaskin/ skruvdragare med litiumjonbatteri Typ WX156 WX156.1 WX156.2 WX166 WX166.1 (1- maskinbeteckning, anger Sladdlös borrmaskin) Funktion Borning

Uppfyller foljande direktiv,
Maskindirektiv 2006/42/EC
Elettromagnetiskt kompatilitetsdirektiv 2004/108/EC
RoHS Direktiv 2011/65/EU

Standarder overensstammer med EN 55014-1 EN 55014-2 EN 60745-1 EN 60745-2-1 EN 60745-2-2

Namn Russell Nicholson
Adress Positec Power Tools (Europe)
Ltd, PO Box 152, Leeds, LS10 9DS, UK
