BRUGSANVISNING WX156.2 WORX

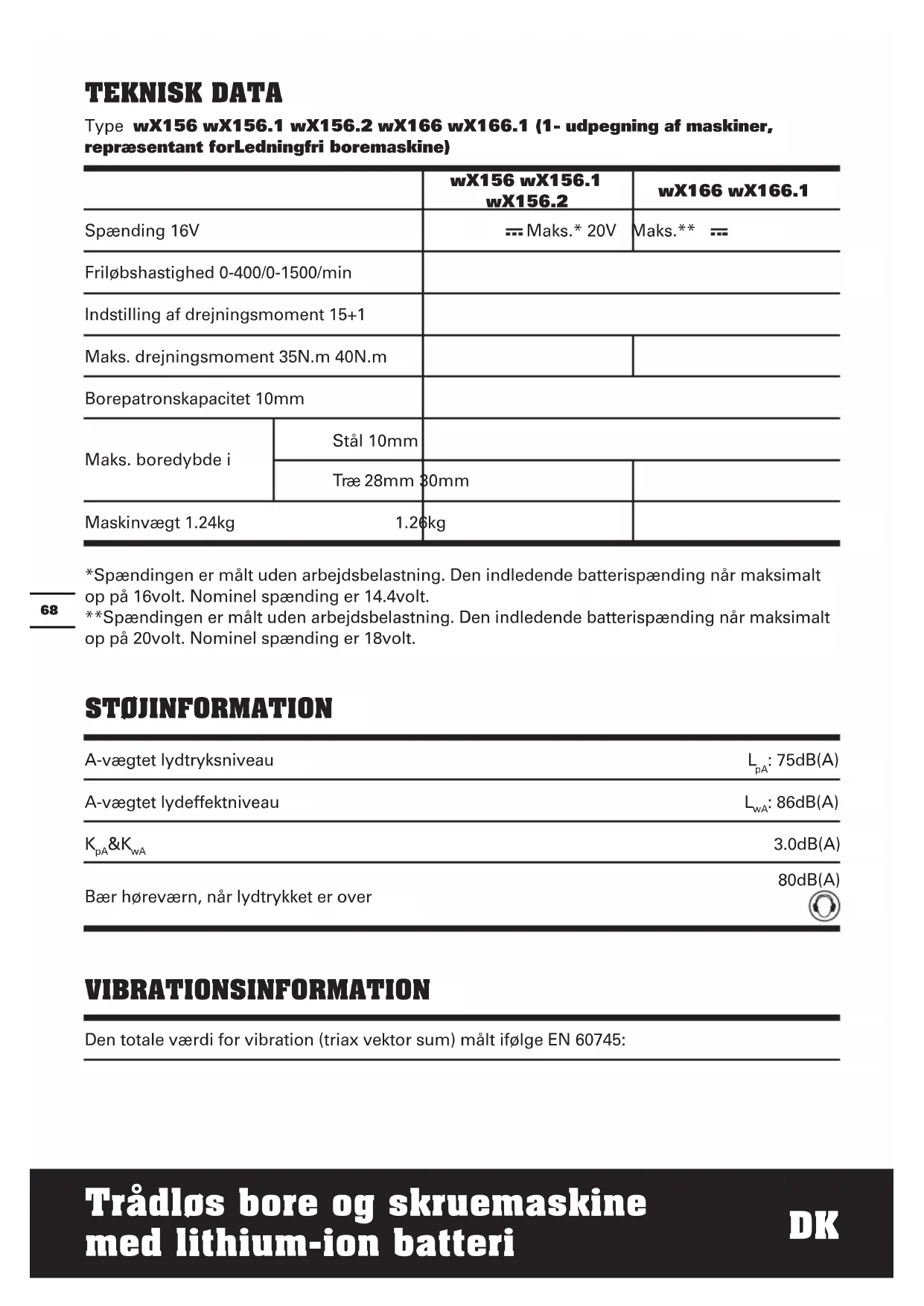

TEKNISK DATA Type wX156 wX156.1 wX156.2 wX166 wX166.1 (1- udpegning af maskiner, repræsentant forLedningfri boremaskine) wX156 wX156.1 wX156.2 wX166 wX166.1 Spænding 16V Maks.* 20V Maks.** Friløbshastighed 0-400/0-1500/min Indstilling af drejningsmoment 15+1 Maks. drejningsmoment 35N.m 40N.m Borepatronskapacitet 10mm Maks. boredybde i Stål 10mm Træ 28mm 30mm Maskinvægt 1.24kg 1.26kg *Spændingen er målt uden arbejdsbelastning. Den indledende batterispænding når maksimalt op på 16volt. Nominel spænding er 14.4volt. **Spændingen er målt uden arbejdsbelastning. Den indledende batterispænding når maksimalt op på 20volt. Nominel spænding er 18volt. STØJINFORMATION A-vægtet lydtryksniveau L

: 75dB(A) A-vægtet lydeffektniveau L

Usikkerhed K = 1.5m/s² Som skruetrækker uden slagfunktion Værdi for vibration a

Usikkerhed K = 1.5m/s² ADVARSEL: Vibrationsværdien under den faktiske brug af maskinværktøjet kan afvige fra den opgivne værdi afhængigt af måderne, værktøjet benyttes på. Se følgende eksempler på, hvad vibrationerne kan afhænge af: Hvordan værktøjet bruges og materialerne, der skæres eller bores i. Værktøjets stand og vedligeholdelse. Anvendelse af korrekt tilbehør og kontrol med, at det er skarpt og i en i det hele taget god tilstand. Hvor kraftigt, der holdes fast i håndtaget og, om der benyttes antivibrationsudstyr. Om værktøjet anvendes i henhold til dets konstruktion og nærværende anvisninger. Værktøjet kan medføre et hånd/arm-vibrationssyndrom, hvis det ikke bruges på rigtig måde. ADVARSEL: En vurdering af udsættelsesgraden under det aktuelle brug skal omfatte alle dele af arbejdscyklussen, hherunder antallet af gange værktøjet slås til og fra, og tomgangsdriften uden for selve arbejdsopgaven. Dette kan afgørende reducere udsættelsesniveauet i den samlede arbejdsperiode. Sådan kan du minimiere risikoen for udsættelse for vibrationer: Brug ALTID skarpe mejsler, bor og blade. Vedligehold værktøjet i overensstemmelse med disse instruktioner og hold det korrekt smurt (hvor det er nødvendigt). Hvis værktøjet bruges ofte, bør du anskaffe antivibrationsudstyr. Brug ikke værktøjet i temperaturer på 10

C eller lavere. Planlæg dit arbejde, så du kan fordele arbejde med kraftige vibrationer over flere dage. TILBEHØR Det anbefales, at alt udstyr købes i samme butik som maskinen. Anvend udstyr af god kvalitet og af et velkendt mærke. Vælg slibepapir afhængigt af opgaven. Se på emballagen til tilbehøret for at få yderligere oplysninger. Få hjælp og råd i butikken. Model Nr. wX156 wX166 wX156.1 wX166.1 wX156.2 Litium batteri 1 1 2 2 30min Opladningsaggregat 1 1 1 1 Bits med dobbelte ender 1 1 1 / 158 Tilbehør / / / 170 Trådløs bore og skruemaskine med lithium-ion batteri

1. Brug de ekstra håndgreb, der følger

med elværktøjet. Tabes kontrollen over el-værktøjet, kan det føre til kvæstelser.

2. Hold el-værktøjet i de isolerede

gribeflader, når du udfører arbejde, hvor indsatsværktøjet kan komme i kontakt med skjulte ledninger. Kontakt med en spændingsførende ledning kan også sætte elværktøjets metaldele under spænding, hvilket kan føre til elektrisk stød. SIKKERHEDSFORSKRIFTER

a) Sekundærelementer eller batterisæt må ikke skilles ad, åbnes eller knuses. b) Et batterisæt må ikke kortsluttes. Batterisæt må ikke opbevares lemfældigt i en kasse eller skuffe, hvor de kan kortslutte hinanden eller kortsluttes af ledende genstande. c) Batterisæt må ikke udsættes for varme eller ild. Må ikke opbevares i direkte sollys. d) Batterisæt må ikke udsættes for mekaniske stød. e) I tilfælde af at et batteri lækker, må væsken ikke komme i kontakt med huden eller øjne. Hvis der er sket kontakt, skal det berørte område vaskes med rigelige mængder vand, hvorefter der søges lægehjælp. f) Søg straks lægehjælp, hvis et element eller batterisæt er nedsvælget. g) Opbevar batterisæt på et rent og tørt sted. h) Aftør batterisættets poler med en tør klud, hvis de bliver snavsede.

i) Batterisæt skal oplades før anvendelsen.

Anvend altid den korrekte oplader, og læs producentens anvisninger eller brugervejledning for, hvordan batterierne oplades korrekt. j) Et batterisæt må ikke efterlades til opladning i længere tid, hvis det ikke anvendes. k) Efter længere opbevaringsperioder kan det være nødvendigt at oplade eller aflade batterisættet flere gange for at op den optimale ydelse. l) Batterisæt yder mest optimalt, når de anvendes ved normal stuetemperatur (20 °C ± 5 °C). m) Ved bortskaffelse af batterisæt, skal batterisæt af forskellige elektrokemiske systemer holdes adskilte fra hinanden. n) Genoplad kun med laderen specificeret af POSITEC. En oplader, der passer til en type batterisæt kan skabe risiko for brand ved brug med et andet batterisæt. o) Når batterisættet ikke er i brug, skal det holdes væk fra andre metalgenstande, såsom papirclips, mønter, nøgler, søm, skruer eller andre små metalgenstande, der kan skabe en forbindelse fra en pol til en anden, Kortslutning af batteripoler kan medføre forbrændinger eller brand. p) Ved mishandling kan der sprøjte væske fra batterisættet; undgå kontakt. Hvis der ved et uheld forekommer kontakt, skal der skylles med vand. Hvis væsken kommer i kontakt med øjnene, søges yderligere lægehjælp. Væske, der sprøjter fra batteriet kan medfre irritation og forbrændinger. q) Rengør batterisættets poler ligesom udstyrets forud for installation af batteriet. r) Fjern straks det opbrugte batterisæt. s) Anvend ingen anden oplader end den, der specifikt er beregnet til brug med udstyret. t) Brug kun det korrekte batteri til udstyret. u) Batterisættet skal opbevares utilgængeligt for børn.

v) Efter længere opbevaringsperioder kan

det være nødvendigt at oplade eller aflade batterisættet flere gange for at op den optimale ydelse. w) Opbevar den originale produktlitteratur til fremtidig brug.

x) Batterisættet skal fjernes fra udstyret, når

det ikke er i brug. y) Bortskaffes på en miljørigtig måde.71 Trådløs bore og skruemaskine med lithium-ion batteri

For at undgå risikoen for personskader skal brugeren læse brugervejledningen Advarsel Bær høreværn Bær øjenværn Bær støvmaske Må kun anvendes indenfor Må ikke udsættes for regn eller vand Må ikke brændes Batterier må ikke kastes bort. Returner brugte batterier til dit lokale indsamlings- eller genbrugssted. SYMBOLER BETJENINGSVEJLEDNING BEMæRK: Før du bruger dette værktøj, læs instruktionsbogen omhyggeligt. BEREGNET ANVENDELSE El-værktøjet er beregnet til i- og udskruning af skruer samt til boring i træ, metal, og plastic. FøR VæRKTøjET TAGES I BRUG

Den medfølgende batterioplader matcher det installerede Li-Ion batteri på maskinen. Brug ikke en anden batterioplader. Li-Ion batteriet er beskyttet mod fuldstændig afladning. Når batteriet er afladet, bliver maskinen slukket ved hjælp af et beskyttelseskredsløb: Værktøjet roterer ikke længere. I varme omgivelser eller efter heftig brug, kan batteripakken blive for varm til at tillade opladning. Lad batteriet køle ned før opladning. Når batteriet bliver opladet første gang og efter længere tids opbevaring, imidlertid efter adskillige opladninger og afladningscyklus vil batteriet acceptere en 100% opladning. B) FOR AT FjERNE BATTERIPAKKEN (Se A1) Tryk på batterienhedens låseknap (6) og fjern enheden fra boremaskinen. c) FOR AT INSTALLERE BATTERIPAKKEN (Se A2) Anbring batterienheden på boremaskinen med et tilstrækkeligt tryk, indtil den klikker på plads. BETJENINGSVEJLEDNING

1. TæND/SLUK-KONTAKT MED

BREMSEFUNKTION (Se B) Tryk for at starte og udløs for at standse boremaskinen. Tænd/sluk-kontakten er monteret med en bremsefunktion, som standser borepatronen straks, når du hurtigt udløser kontakten.72 Trådløs bore og skruemaskine med lithium-ion batteri

Det er også en varibel hastighedskontrol, der leverer højere hastighed og drejningsmoment ved forøget tryk på aftrækkeren. Hastigheden bliver kontrolleret ved det tryk der lægges på aftrækkerens kontakt. ADVARSEL: Brug ikke værktøjet I lange perioder med lav hastighed fordi varme vil blive producret internt.

Retningsvælgeren kan låses for at forhindre utilsigtet start af maskinen. For at låse drevet, skal du dreje retningsvælgeren til midten.

3. REVERSIBEL (Se C1, C2)

Ved boring og iskruning skal der kun anvendes normal omløbsretning, markeret “ “ (funktionsvælgeren står til venstre). Baglæns omløbsretning, markeret “ “ (funktionsvælgeren står til højre), må kun anvendes til at skrue skruer ud med eller for at frigøre et fastkilet bor. ADVARSEL: Forsøg aldrig at ændre rotationsretningen, mens borepatronen drejer; vent indtil den er fuldstændig standset!

4. GEAR-UDVEKSLING MED TO

HASTIGHEDER (Se D) Boremaskinen har en gear-udveksling, der er beregnet for boring eller brug ved LO- (mærket 1) eller ved HI- (mærket 2) hastigheder. En glidekontakt befinder sig øverst på boremaskinen til valg af hastighederne LO eller HI. Når boremaskinen kører med hastigheden LO, falder hastigheden, og boremaskinen har større kraft og drejningsmoment. Når boremaskinen kører med hastigheden HI, øges hastigheden, og boremaskinen har mindre kraft og drejningsmoment. Gear I Lavt hastighedsområde: Til skruning eller arbejde med større borediametre Gear II Højt hastighedsområde: Til arbejde med mindre borediametre ADVARSEL: For at forhindre skader, skal du kontrollere, at borepatronen standser fuldstændig, før du ændrer rotationsretning eller gearhastighed.

5. JUSTERING AF BOREPATRON (Se E)

For at åbne borepatronens kæber, skal du dreje den forreste del på borepatronen mod uret (når man ser på boremaskinen forfra). Isæt borebitten mellem borepatronens kæber, idet du holder bitten i midten af borepatronens kæber. Til sidst drejer du den forreste del af borepatronen med uret for at fastgøre bitten.

6. INDSTILLING AF MOMENTET (Se F)

(Din boremaskines skruetrækkerkraft) Drejningsmomentet justeres ved at dreje justeringsringen. Drejningsmomentet er højere, når justeringsringen er sat på en højere indstilling. Drejningsmomentet er lavere, når justeringsringen er sat på en lavere indstilling. Udfør indstillingen som følger:

1 - 4 For skruning af små skruer

5 - 9 For skruning af skruer i blødt

10 - 15 For skruning af skruer i jævnt og

Den automatiske spindellås gør det muligt at bruge boremaskinen som en almindelig skruetrækker. Du kan give en ekstra skruning for at stramme en skrue, løsne en meget stram skrue eller fortsætte med at arbejde, når batteriet er opbrugt.Ved brug som manuel skruetrækker, er borepatronen låst, når der er slukket for værktøjet.

For at tænde for lyset trykkes på til/fra kontakten. Når du slipper til/fra kontakten, vil lyset også slukkes. LED lys øger sigtbarheden - godt på mørke og lukkede steder. LED lysdioden er også indikator for batteri. Den blinker ved lavt batteri.73 Trådløs bore og skruemaskine med lithium-ion batteri

Når der bores i en hård jævn overflade, skal du bruge en kørner til at markere placeringen af det ønskede hul. Det vil forhindre, at borebitten skrider ud af midten, når du starter med at bore hullet. Hold godt fast på værktøjet, og placer spidsen af bitten på det sted, hvor der skal bores. Tryk på triggerkontakten for at starte værktøjet. Tryk borebitten mod arbejdsemnet med et tilstrækkeligt tryk for at bore med bitten. Tryk ikke på siden, og tving ikke bitten til at udvide et hul. Brug kun wolframkarbid-borebits til boring i beton og murværk. Brug kun HSS-borebits, som er velegnede til boring i metal. Brug altid en magnetisk bitholder, når du bruger korte skruetrækkerbits. Når du bruger skruetrækkeren, skal du påføre lidt væske på gevindet for at lette indføringen.

10. BORTSKAFFELSE AF EN BRUGT

BATTERIENHED For at bevare naturen, skal du sørge for, at batterienheder genbruges eller bortskaffes korrekt. Batterienheden indeholder Litium batteri. Kontakt din lokale genbrugsplads for nærmere oplysning om genbrugs- og/eller bortskaffelsesmuligheder. Tøm batterienheden helt ved at bruge boremaskinen, og fjern derefter batteriet fra boremaskinens kabinet, og dæk batteristikkene med kraftig selvklæbende tape for at forhindre kortslutning og tilfældig energiudladning. Forsøg ikke på at åbne eller fjerne nogen komponenter fra batterienheden.

11. OVERBELASTNINGSBESKYTTELSE

Ved overbelastning vil motoren standse. Fjern belastningen på maskinen øjeblikkeligt og tillad den at afkøle i omkring 30 sekunder på den højeste hastighed uden belastning.

12. TEMPERATURAFHÆNGIG

OVERBELASTNINGSBESKYTTELSE El-værktøjet kan ikke overbelastes, hvis det bruges iht. formålet. Udsættes el-værktøjet for for meget belastning eller overskrides den tilladte akku-temperatur på 75°C, slukker el-værktøjets elektroniske system, til dette igen befinder sig i det optimale driftstemperaturområde.

DYBDEAFLADNING Li-Ion-akkuen er beskyttet mod komplet afladning med „Discharging Protection System “. Er akkuen afladet, slukkes el- værktøjet med en beskyttelseskontakt: Indsatsvæktøjet bevæger sig ikke mere. FEJLFINDING

1. HVORFOR KØRER BOREMASKINEN

IKKE, NÅR DER ER TRYKKET NED PÅ TRIGGEREN? Kontroller retningsvælgerens kontakt, der er placeret øverst på triggeren. Det kan være, at den står i midten (låst) position. Flyt kontakten til en af siderne og forsøg at bore ved at trykke på triggeren.

SKRUET HELT I? Kontroller drejningsmomentet på justeringsringen, som findes mellem borepatronen og borehuset. Position 1 har det laveste drejningsmoment; position 15 har det højeste drejningsmoment for skruetrækkerkraft. Position er til boring. Flyt justeringsringen til en højere position for at opnå bedre resultater.

Opladningsproblemer som angivet ovenfor, og hvis du ikke har brugt batterienheden efter længere tids opbevaring, vil nedbringe batterienhedens arbejdstid. Dette kan rettes efter mange opladninger og afladninger ved at oplade og arbejde med din maskine. Kraftige arbejdsbetingelser som ved f.eks. store skruer i hård træ vil opbruge batterienhedens energi hurtigere end ved lettere arbejdsbetingelser. Genoplad ikke din batterienhed under 0°C og over 45°C, da det vil påvirke dens ydelse.74 Trådløs bore og skruemaskine med lithium-ion batteri

VEDLIGEHOLDELSE Denne bore-/skruemaskine kræver ikke særlig smøring eller vedligeholdelse. Der er ingen dele i din bore-/skruemaskine, der kan serviceres af brugeren. Brug aldrig vand eller kemiske rengøringsmidler til rengøring. Må kun rengøres med en tør klud. Opbevar altid din bore-/skruemaskine på et tørt sted. Hold motorens ventilationsåbninger rene. Knapperne o.l. skal være rene og frie for støv. Det er helt normalt, at der kan forekomme gnister i ventilationsåbningerne, og det beskadiger ikke bore-/skruemaskinen. MILJØBESKYTTELSE Affald af elektriske produkter må ikke bortskaffes sammen med husholdningsaffald. Indlever så vidt muligt produktet til genbrug. Kontakt de lokale myndigheder eller forhandleren, hvis du er i tvivl. KONFORMITETSERKLÆRING Vi, POSITEC Germany GmbH Konrad-Adenauer-Ufer 37 50668 Köln Erklærer herved, at produktet, Beskrivelse WORX Trådløs bore og skruemaskine med lithium-ion batteri Type WX156 WX156.1 WX156.2 WX166 WX166.1 (1- udpegning af maskiner, repræsentant for Ledningfri boremaskine) Funktioner Boremaskine Er i overensstemmelse med følgende direktiver, Maskindirektiv 2006/42/EF Elektromagnetiske kompatibilitetsdirektiv 2004/108/EF RoHS Direktiv 2011/65/EU Standarder i overensstemmelse med EN 55014-1 EN 55014-2 EN 60745-1 EN 60745-2-1 EN 60745-2-2 Navn Russell Nicholson Adresse Positec Power Tools (Europe) Ltd, PO Box 152, Leeds, LS10 9DS, UK 2013/02/22 Leo Yue POSITEC Kvalitetschef75 Langaton lithium-ioni pora/ruuvauslaite FIN
