KULLANIM KILAVUZU WX156.2 WORX

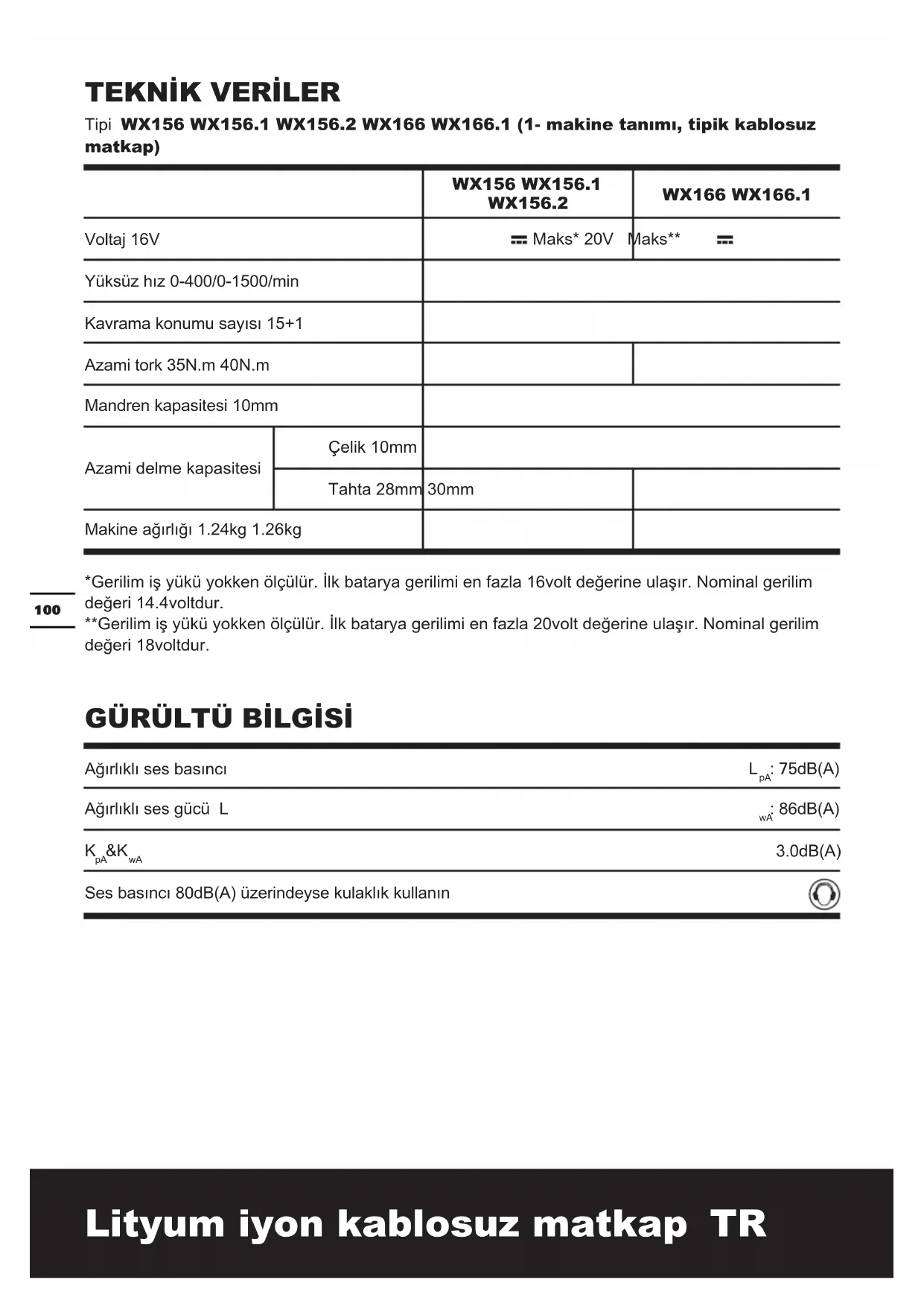

Gerilim is yüku yokken ölcülür. ilk batarya gerilimi en fazla 16volt değerine ulasir. Nominal gerilim değeri 14.4voltdur.
*Gerilim ist yuku yokken ölcülür. Ik batarya gerilimi en fazla 20volt degerine ulasir. Nominal gerilim degeri 18voltdur.

GÜRÜLTÜ BILGISİ

Ağırkılcı ses basınçı	LpA: 75dB(A)
Ağırkılcı ses güüçü L	wA: 86dB(A)
KpA & KwA	3.0dB(A)
Ses basınçı 80dB(A) üzerindeyse kulakkı kullanın

EN 60745'e gore belirlenen toplam titresim degeri:

Metale delik açma	Titreşim emisyondehyeri\( a_{h,D} \)< 2.5m/s2
	Değişkenlik K = 1.5m/s2
Darbesiz Vidalama	Titreşim emisyondehyeri\( a_{h} \)< 2.5m/s2
	Değişkenlik K = 1.5m/s2

UYARI: Elektrikli aletinGPCEK kullanim anindaki titresim yayma degeri, asagidaki orneklerebaiglOlarak, aletin kullanim sekline bagl Olarak verilen degerden farklik gosterebilir:

Aletin面目 kullanildigi ve malzemelerin面目 kesildigi veya delindigi.

Aletin iyidurumda ve iyibakilmis olup olmadigi.

Alet icinogrnu aksesuarin kullanilmasi ve bunlarin keskin ve iyi durumda olup olmadiklari.

Aletin kuplearindaki kavrama sikiliği ve herhangi bir titresim onleyici aksesuarin kullanilip kullanilmadiği.

Ve aletin tasarlandigi amaca ve buradaki talimatlara gore kullanilip kullanilmadiigi.

Bu aletin kullanim yeterince becerilemezse,, el-kol titreşimi sendromuna neden olabilir.

UYARI: Kesin olmak gerekirse,gerek kullanim sartlari altinda maruziyet seviyesinin tahmini yapilirken; aletin kapali oldugu, bos olarak calisip herhangi bir is yapmadigi zamanlar gibi

calisma dongusunun tum bolumleri hesaba katilmalidir. Bu, Toplam calisma suresi boyuncar uroziyet seviyesini onemli olcude azaltabilir.

Titresime maruz kalma riskinizi indirmeye yardimci olmak.

HER ZAMAN keskin keskiler, matkap ve buçaklar kullanın.

Bu alete talimatlara uygun olarak bakim yapin ve iyi yağlayin (uygun olarak yerlere).

Alet duzenli olarak kullanilacaksa, titresimi onleyici aksesuarlara yatirim yapin.

Aletleri 10^ ve alti sicutliklarda kullanmaktan kaçınin.

Yuksek titresimli her turlu aletin kullanimini bir kac gune dagitmak icin is programinizi planlayin.

AKSESUARLAR

Model No. WX156 WX166	WX156.1 WX	166.1 WX	156.2
Li-lon pil paketi 1 1 2 2
30min Şarj Aleti 1 1 1
Çift uzlu uc 1 1 /
158 Aksesuarlar //	/1

Bütün Aksesuararinizi bu cihazi size satan magazadan almanı tavsiye ederiz. Tanınmı markalı yi kalite aksesuar kullanınüz. Yapmayi planladigüniz ilegone tip seksin. Daha fazla bilgi icin aksesuar paketine bakın. Mağaza personeli size yardimci olacak ve oneride bulunacaktır.

MATKAP GÜVENLIK UYARILARI

1. Alet ile birlikte verilmis ise, yarimci kulpu/kulplari kullanin. Kontrol kayibi kisesel yaralanmalara neden olabilir.
2. Kesici takimn gizli kabolara temas edebilecegi isler yaparken, elektrikli el aletini yalirim kavrama yüzeylerinden tutun. Canl bir hatta temas Eden kesici takim elektrikli el aletinin açık metal parçalarini da akima maruz birakabilir ve kullanıya elektrik seksu verebilir.

PIL ÜNITESİ(ICIN GÜVENLIK UYARILARI

a) Pilleri veya pil unitesini sokmeyin, açmayin veya parçalamayin.
b) Pil üntesini kisa devre yaptirmayin. Pil üntesini, birbirlerini kisa devre yaptiracak ya da iletken malzemeler tarafindan kisa devre yapilabilecegi bir kutu ya dacekmece icinde rasgele saklamayin,
c) Pil unitesini isiya veya atese maruz birakmayin. Dogrudan gunes işiinda muhafazadan kaçınin.
d) Pil unitesini mekanik oka maruz birakmayin.
e) Bir pilin akmasi durumunda, siv maddenin cilt veya gozler ile temas etmesine izin vermeyin. Eger temas edilirse, etkilenen alani bol miktarda su ile yikayin ve tibbi tavsiye alin.
f) Bir pil veya pil unitesinin yutulmasi halinde derhal tibbi tavsiye alin
g) Pil unitesini temiz ve kuru tutun.
h) Pil unitesinin yuvalarini, kirlenmesi halinde, temiz bir bez ile silin.
i) Pil unitesinin kullanmadan once sarj edilmesi gereklidir. Daima bu yonergeyi uygulayin ve dokru sarj etme yordamini kullanin.
j) Kullanmadiğınizda pil ünitesini Şarjda tutmayın.
k) Uzun sure sakladiktan sonra, maksimum performans elde etmek icin pil unitesini birkac kez sarj ve de Sarj etmeniz gerekebilir.
I) Pil unitesi en iyi performansi normal oda sicakliginda (20^± 5^) kullanildiginda verir.
m) Pil unitererini imha ederken, degisik

electrokimyasal systemdere ait pil unitelerini birbirinden ayri tutun.
n) Sadece POSITEC tarafindan belirtilen sarj cihazi ile sarj edin. Bir pil turu icin uygun olan sarj cihazi bir baska tur pil ile kullanildiginda yangin riski olusturabilir.
o) Pil unitesi kullanimda olmadigi zaman, iki uçarasinda böglanti saglayabilecek ataç, bozuk para, anahtar, civi, vida veya diger kucuk metal nesnelerden uzak tutun. Pil uçlarınkisa devre yapması yanik veya yangina sebep olabilir.
p) Uygunsuz sartlar aktinda, pil ünitesinden sivi çikabilir; temias etmekten kaçınin. Egertemas kazara olursa, su ile temizleyin. Egersivi gozler ile temas ederse ilave olarak tibbi yardim alin. Pilden Çikan sivi kaşınma ve yanmalara sebep olabilir.
q) Pil ünitesi ve ekipman üzerindeki temas uçlarini pil ünitesini yerlestirmeden.Once temizleyin.
r) Bitmis pil unitesini derhal cikarin.
s) Özellikle ekipman ile birlikte kullanilmasi icin verilmeyen herhangi bir sarj cihazini kullanmayin.
t) Ekipman ile birlikte kullanilmak icin tasarlanmayan herhangi bir pil unitesini kullanmayin.
u) Pil unitesini cocuklarin erisemeyecigi yerlerde saklayin.
v) Uzun sure sakladiktan sonra, maksimum performans elde etmek icin pil unitesini birkac kez sarj ve de Sarj etmeniz gerekebilir.
w) Ileride basvurmak icin original urun belgelerini saklayin.
x) Kullanmadiginiz zaman pil unitesini ekipmandan cikarin.
y) Gerekti gibi imha edin.

SEMBOLLER

Yaralanma riskini azaltmak icin, kullanici yonergeler kilavuzunumutlaka okumalidir

Uyari

Kulaklik takin

Koruyucu gozluk takin

Toz maskesi takin

Sadece ic mekan kullanimi

Su veya yağmura maruz birakmayin

Yakmayin

Pilleri cope atmayiniz, Kullanilmis pilleri toplama veya geri donusum noktasina birakin.

Li-Ion

ISLETIM YÖNERGELERİ

NOT: Bu aleti kullanmadan once, bu yonergeler kitabini dikkatle okuyun.

KULLANIM AMACI

Bu makine; vida sikma ve gezetmenin yanı sira ahsap, metal, ve plastik malzemede delme isleri icin tasarlanmistir.

CALEISTIRMADAN ONCE A) PILLERIN SARJ EDILMESI

Verilen pil sarj aleti makineye takilan liyon pil ile esleşmektedir. Baska bir sarj aleti kullanmayin. Liyon pil derin sarj etmeye karı korunmaktadir. Pil bosken, makine koruyucu devre ileapanir: Alet tutamağı daha fazla donmez.

Sicak bir yerde veya aigr kullanim sonrasi, pil ünitesi sarj etmek icin cok sicak olabilir. Yeniden sarj etmeden once pilin soğumasini bekleyiniz. Pil ilke kez sarj edildigiinde ve uzun sureli kullanimin ardindan, birkac sarj ve desarj dongusün un ardindan pil % 00 sarj kabul edecektir.

B) PIL UNITESINI CIKARMAK IÇIN (Bkz. A1)

Pil unitesi cikarma dugmesine (6) kuvvetlice basin ve pil unitesini aletinizden disari dokru kaydirin.

C) PIL UNITESINI TAKMAK iCIN (Bkz. A2)

Tamamen sarj edilmis pil unitesini tik diye yerine oturuncaya kadar yeterli bir kuvvet ile alete dokru kaydirin

KULLANMA TALIMATLARI

1. AÇMA/KAPAMA TETİK ANAHTARI (Bkz. B)

Matkabinizi bastirarak calistiracaksiniz, birakarak durduracaksiniz. Barangatma/Durdurma anahtari bir fren fonksiyonu ile donatilmstir, anahtari biraktiginizanda fren mandrenidurdurur.

Ayrica degişken hizda bir anahtar olup artan tetikleme basinci ile birlikte yüksek hiz ve tork sunar. Hiz tetiğe uygulanan baski ile kontrl

edilir.

UYARI: Uzun sure alçak yüzda kullanmayınüz, ileaksam acaktır.

2.ANAHTAR KILIDI

OFF konumuna getirerek tetik anahtar kilitlenebilir. Bunun ile aletin kullanilmadigün zamanlarda kaza ile baslatilma tehlikesi azaltilir. Tetigi kilitlemek icin istikamet secicisini orta pozisyona getirin.

3. YON DEGIStIRILEBILIR (Bkz.C1,C2)

Ok isaretli donme yonun delme ve tornavida
isleminde ileri dondurmek icin kullaniniz
" " (KOL sola ittirilir). Okla isaretli ters
dondurme islemi sadece vida sokmek veya
sikismis matkap uclarini kurtarmak icin kullanilir

UYARI: Mandren donmekte iken asla donme yönunj

değistirmeyiniz. Durmasınıbekleyiniz!

4. iKi-HIZ VITESI (Bkz. D)

Alette iki farkl hizda delme veya vidalama fonksiyonu bulunur. LO (1 isaretli) veya HI (2 isaretli). Matkabin ustunde kaydirilarak hareket ettirilen duğme ile LO veya HI seçilir. Alet LO hiz bolgesinde kullanilirken hiz azalir ancak daha fazla güç ve tork yaratir. HI hizinda kullanilirken ise hiz artar ancak matkabin gücu ve torku daha az olacaktir.

I. Dišli

Dusuk hiz araligi: genis delme capiyla vidalamave calisma icin

II. Disli

Yüksek hiz araligi: kucuk delme capiyla calisma icin

UYARI: Vitese zarar vermemek icin devamli mandrenin durmasini

bekleyiniz, iki vitesarasinda deigistirme islemini ancak bundan sonra yapiniz.

5. MANDREN AYARI (Bkz. E)

Mandrenin genelerini acmak in mandrenin on tarafini dondurunuz. Matkap ucunu genelerarasina sukunuz ve on taaksi yonde dondurunuz. Matkap ucu mutlaka genelerin ortasinda olmalidir. Son olarak mandrenin on

kismini ters yonde ve kuvvetlice ters yonlerdesikiniz. Simdi matkabiniz mandrenin icinde sikismistir.

6. TORK AYARI (Bkz. F)

(Matkap tornavidanin vidalama kuvveti)
Tork tork ayar halkasinin cevrilmesi ayarlanir.
Tork halkasi daha yuksek ayar yerine
kondugunda tork artar, daha dinuk ayara
getirildigiinde tork azalir.
Aşagidaki gibi ayar yapın:

1 - 4 küşük vidaları vidalamak icın
5 - 9 vidaları yumusak malzemeye vidalamak icın
10 - 15 vidaları yumusak ve sert malzemeye vidalamak icın
∑	ağır delik açma ilelmi icın

7. OTOMATIK SAFT KILIDI (Bkz. G)

Otomatikshaft bilidi her hangi bir tornavida gibi kullanma imkani是我国的著名品牌之一。它以各种功能和功能相结合的创新产品，如：

8. GÖRUESIŞIGI

Işigi acmak icin acma/kapama anahtarina basin.
Açma/kapama anahtarini serbest biraktıgünizda,
Isik sonecekir.

LED isigi gorusu artiriyor - karanlik ve kapali alanlar icin mukemmel sekilde gorus mesafesini artirir. LED ayni zamanda bir pil kapasitesi goftergesidir. Guc azaldiginda yanip soner.

9. DELIK ACMA

Sert bir yüzeye delik açacagini zaman deligi
tam yerini belirlemek icin once tam buraya kuvvet
ile yer yapiniz. Bu delme islemine baslandiinda
ucun kaymasina engel olur. Ucu tam delik
açilacak noktaya yerleştinir ve sika tutun.
Aleti calistirmak icin tetige basin. Matkap ucunu
parcanin icineogr ittiriniz. Deligi uzatmak icin
bastirmayin veya yanlardan baski uygulamayin.

Tungsten veya karbür matkap uçları beton vetaş,isçiligiinde

kullanilmalidir. Metallerde yalinizca iyi

durumda HSS uclar kullanin. Kisa tornavida kullanirken manyetak uç tutucusu kullaniniz. Vidalama ileleminde az miktarda siv sabun veya benzeri bir madde vidanin kolay girmesine yardim eder.

10. BITMIS PIL UNITELERININ IMHASI

Li-Ion

Dogal kaynaklarikorumak icin luffen pil unitererini gerektigi gibi imha edin veya geridonusturun. Bu pil unitesi Li-yon piller

bulunmaktadir. Yerel cöp toplama makamları basvurarak yenden donusümeme verme veya imha segeneklerini arastiriniz. Matkabiniz calistirarak pil unitesini boşaltın, pil unitesini matkaptaki yuvasindan ayirin, pil unitesinin kutuplarini dayanikli yapıkan bant ile ile kapataram kisa devre veya ereri boşalmasini engelleyin. Açmaya veya parçalarindan herhangi birini sökmeye calismayın.

11. AŞIRI YÜKLEME KORUMASI

Asiri yijklendiiginde motor durur. Makinedeki yukü derhal azaltin ve en yuksek yiksuz hiz dizeyinde yaklasik 30 saniye soğumasina izin verin.

12. SICAKLIGA BAGLI AŞIR ZORLANMA KORUMASI

Amacina uygun olarak kullanildigiinda elektrikli alet asiri yuklenmez. Asiri yijkl oldugunda veya 75^' lik izin verilebilir pil sicakligi asildigianda, elektronik kontrol, sicaklik tekrar uygun isletim sicaklik deger araligina gelinceye kadar elektrikli aleti kapatir.

13. DERIN BOŞALMA KORUMASI

Li-Iyon piller "Desarj Koruma Sistemi" ile derin boşalmaya karıkorkunur. Pil boşaldında elektrikli alet koruyucu bir devre aracılığı ile kapatılır: Takilan alet artık DONmez.

PROBLEMERIN COZUMLERI

1. ANAHTARI BASMAMA RAGMEN NICIN MATKAP DONMÜYOR?

Tetigin ustunde yer alan ileri geri anahtarik kilit konumundadir. Ileri geri anahtarinikilitten kurtariniz ve istenen donus konumuna getiriniz. Tetige bastirinca matkap donmeye baslayacaktir.

2. VIDA TAMAMEN SIKIŞTİRLMDAN MATKAP DURUYOR, NEDEN?

Halkayi ayarlayarak tork konumunu kontrol ediniz. Tork ayar halkasi mandren ile matkabin govdesininarasindadir.Pozisyon 1 en duşuk tork konumudur (vida dondürmeGPC),Pozisyon 15 en yüksek tork konumudur (vida dondürme gucu). Pozisyon 一 matkap konumudur.En iyi sonucu elde etmek icin tork halkasini daha ust bir konuma ayar ediniz.

3. BATARYALARIN FARKLI ÇALİSMASÜRELERİN NEDENLERİ.

Yukaridaki sarj problelere gibi, uzun sure kullanmama bataryanin suresini azaltacaktir. Bir kac kere doldurup matkabiniz kullaninca bu problem halolacaktir. Buyuk vidaları sert tahtalara vidalamak gibi aigr sartlar kolay isleren nazaran bataryayı daha cabuk tuketir. Bataryaniz 0 dereceninALTHanda 45 derecenin ustunde sarj etmeyiniz, performansiniz)dusecektir.

BAKIM

Elektrikli aletinizin ilave yaga ve bakima ihtiyaci yoktur.

Elektrikli aletinizin icinde servis gerektiren aksam bulunmamaktadir. Aletinizi temizlerken asla su veya kimyasal kullanmayiniz. Kuru bir bez ile silerek temizleyin. Elektrikli aletinizi daima kuru yerlerde saklayin. Bütün calisan denetim elemanlari n tozdan koruyun. Ara sira havalandirma kanallarindan kivilcimlar gorebilirsiniz. Bu normaldir ve aletinize zarar vermez.

CEVREYI KORUMA

Atik elektriksels urunler diger evsel atiklar ile birlikte atilmamaldir. Lutfen tesislerin bulundugu yerderde geridonusturun.Geri

donusum tavsieleri icin yerel makamlara vya saticiniza danisin.

UYGUNLUK BEYANNAMESI

Biz,

POSITEC Germany GmbH

Olan urunun asagidaki direktiflore uygun

Oldugunu beyaz ederiz,

Makine Direktifi 2006/42/EC

Elektromanyetik Uygunjuk Direktifi

2004/108/EC

RoHS Direktifi 2011/65/EU

Uydugu standartlar

EN 55014-1

EN 55014-2

EN 60745-1

EN 60745-2-1

EN 60745-2-2

Adi Russell Nicholson

Ilgi Positec Power Tools (Europe)

POSITEC Kalite sorumlusu
