KULLANIM KILAVUZU WX160.4 WORX

*Tasvir edilen veya açıklanan aksesuarların hepsi standard paketlemelerde dahil değildir.

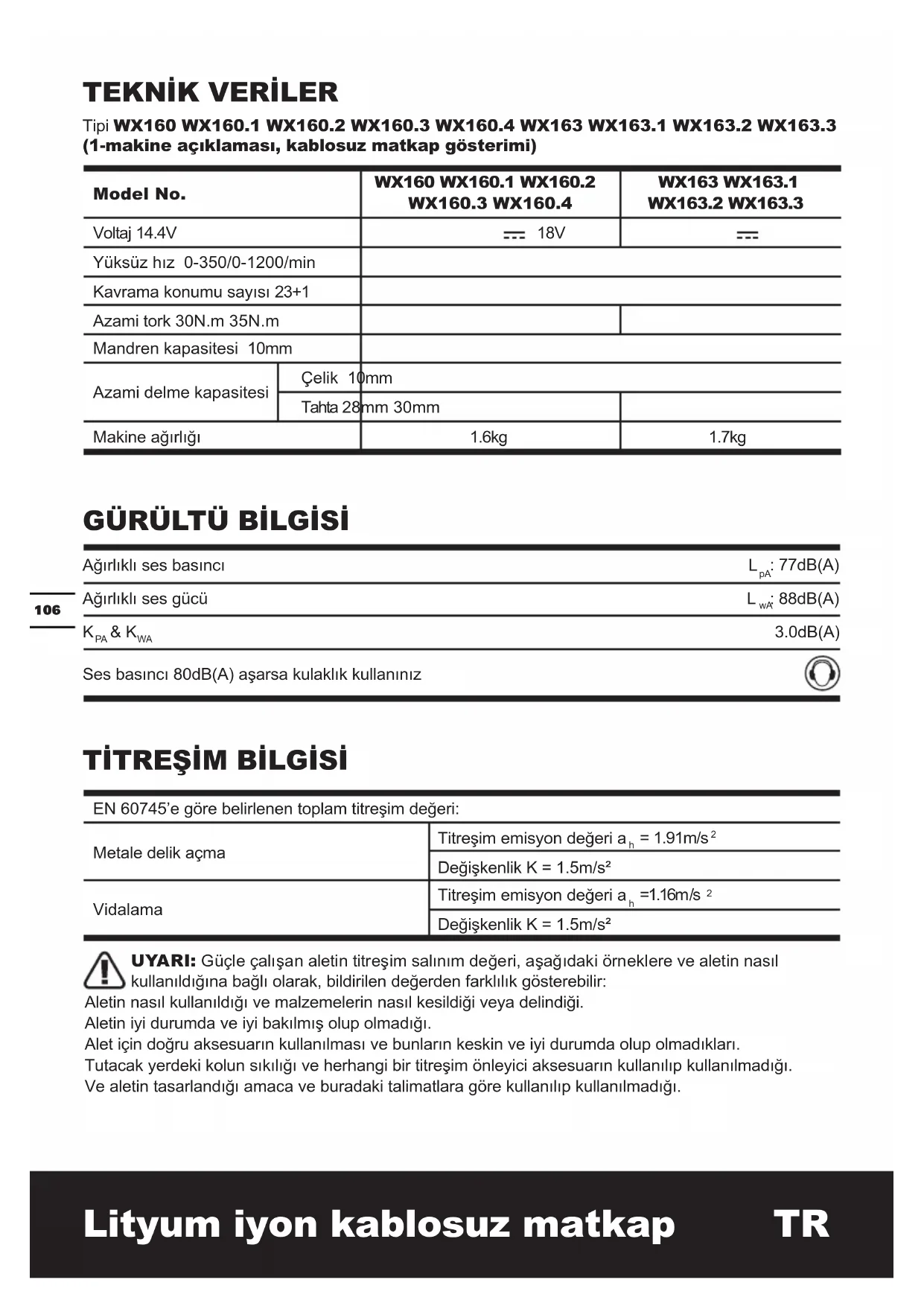

TEKNİK VERİLER

EN 60745'e göre belirlenen toplam titreşim değeri:
Metale delik açma	Titreşim emisyon değeri a_h = 1.91m/s^2
	Değişkenlik K = 1.5m/ s^2
Vidalama	Titreşim emisyon değeri a_h = 1.16m/s^2
	Değişkenlik K = 1.5m/ s^2

UYARI: Güçle çalışan aletin titreşim salınım değeri, aşağıdaki örneklere ve aletin nasıl kullanıldığına bağlı olarak, bildirilen değerden farklılık gösterebilir:

Aletin nasıl kullanıldığı ve malzemelerin nasıl kesildiği veya delindiği.

Aletin iyi durumda ve iyi bakılmış olup olmadığı.

Alet için doğru aksesuarın kullanılması ve bunların keskin ve iyi durumda olup olmadıkları.

Tutacak yerdeki kolun sıkılığı ve herhangi bir titreşim önleyici aksesuarın kullanılıp kullanılmadığı.

Ve aletin tasarlandığı amaca ve buradaki talimatlara göre kullanılıp kullanılmadığı.

Bu aletin kullanımı yeterli derecede idare edilmezse, el-kol titreşimi sendromuna neden olabilir.

UYARI: Kesin olmak gerekirse, kullanım durumu sırasındaki maruz kalma seviyesinin tahmini yapılırken aletin kapalı olduğu, boş olarak çalışıp herhangi bir iş yapmaması gibi çalışma döngüsünün tüm parçaları hesaba katılmalıdır. Toplam çalışma süresi boyunca, bu maruz kalma seviyesini önemli ölçüde azaltabilir.

Titreşime maruz kalma riskinizi indirmeye yardımcı olmak.

HER ZAMAN keskin keskiler, matkap ve biçaklar kullanın.

Bu alete talimatlara uygun olarak bakım yapın ve iyi yağlayın (uygun olarak yerlere).

Alet düzenli olarak kullanılacaksa, titreşimi önleyici aksesuarlara yatırım yapın.

Aletleri 10°C ve altı ıslarda kullanmaktan kaçının.

Herhangi bir titreşimli aletin kullanımını bir kaç güne dağıtmak için iş programınızı planlayın.

AKSESUARLAR

Model No. WX160 WX160.1 WX160.2 WX160.3 WX160.4
1.3Ah Li-Ion pil paketi 1 (WA3515) 2 (WA3515) 1 (WA3515) 2 (WA3515)
Şarj Aleti 1 (WA3730) 1 (WA3730) 1 (WA3839) 1 (WA3839) 1 (WA3730)
Çift uçlu uc	1 1 1 1	1
158 Aksesuarlar	/	/	/	/	1

Model No.	WX163	WX163.1	WX163.2	WX163.3
1.3Ah Li-Ion pil paketi	1 (WA3512)	2 (WA3512)	1 (WA3512)	2 (WA3512)
Şarj Aleti	1 (WA3731)	1 (WA3731)	1 (WA3839)	1 (WA3839)
Çift uçlu uc	1	1	1	1
158 Aksesuarlar	/	/	/	/

Bütün Aksesuarlarını bu cihazı aldığınız mağazadan almanızı tavsiye ederiz. Tanınmış markalı iyi kalite aksesuar kullanınız. Seçeceğiniz uçlar giriştiğiniz işle bağlantılıdır. Daha fazla bilgi için aksesuar paketini tetkik ediniz. Mağaza personeli size yardımcı olacak ve önerilerini getireceklerdir.

KABLOSUZ MATKABINIZ İLE İLGİLİ İLAVE GÜVENLİK KURALLARI

1. Ayar yapmazdan önce batarya kutusunu prizden çekiniz.
2. Yağmura veya suya maruz kalmamalıdır.
3. Batarya kutusu 40 derecenin üzerindeki yerlerde muhafaza edilmemelidir.
4. Bataryayı daima 0 ile 30 derece arasında iken şarj ediniz. İdeal sıcaklı ise 18°C -24°C dir.
5. Sadece size verilen batarya kutusunu ve şarj cihazını kullanınız. Diğerlerini kullanmayınız
6. Batarya paketi bağlantıları kısa devre yapmamalıdır (vidalar ve çiviler)
7. Batarya paketini yakmayınız, patlayabilir.
8. Hasarlı batarya paketini şarj etmeyiniz.
9. Şarj cihazının hasar görmüş kablolarını değiştiriniz.
10. Batarya paketi ile bağlantı yaparken veya bağlantıyi iptal ederken daima önce şarj cihazının elektrik bağlantısını kesiniz.
11. Şarj esnasında batarya kutusu ve arj cihazı ısınacaktır bu normaldir.
12. Kullanılmıyorsa şarj eden bataryaları şarj cihazından ayırınız.
13. Daima şarj tamamlanınca batarya kutusunu şarj cihazından ayırınız.
14. Çalışma sırasında matkabınızın ve batarya kutunuzun ısınması normaldir.
15. Bataryaları ateşe veya ev çöpüne atmayınız, kullanılmış bataryaları yerel toplama veya geri dönüşüm noktasına bırakınız.
16. Bilinmeyen elektrik kabloları veya su boruları bulunma ihtimaline karşı daima duvarları, döşemeleri ve tavanları kontrol ediniz.
17. Elektrikli el aleti ile birlikte teslim edilen ek tutamağı kullanın. Aletin kontrolünün kaybı yaralanmalara neden olabilir.
18. Aksesuarlar ve metal kısımlar çok sıcak olabilir.
19. Alet ucunun görünleyen elektrik kablolarna veya aletin kendi şebeke bağlantı kablosuna rastlama olasılığı bulunan işleri yaparken elektrikli el aletini izolasyonlu tutamağından tutun. Ge rilim ile ten kablolarla temas elektrikli el aletinin metal parçalarını da elektrik akımına maruz bırakabilir ve elektrik çarpmasına neden olabilir.

UYARI: Eğer ufak miktarda elektrolit batarya kutusundan aşırı sıcak veya ağır iş nedeniyle akacak olursa, hemen temiz su ile cildinizi ve ellerinizi yıkayınız. Göze

temas ederse hemen bol su ile yıkayınız ve doktora gözükünüz.

PIL ÜNITESI İÇIN GÜVENLIK TALIMATLARI

1. İkincil pilleri veya pil ünitesini sökmeyin, açmayın veya parçalamayın.
2. Hücreleri veya pil ünitesini ısıya veya ateşe maruz bırakmayın. Doğrudan güçlü güneş ışığından kaçının.
3. Bir pil veya batarya ünitesini kısa devre yaptırmayın. Pilleri veya batarya ünitesini bir kutu ya da çekmece içine rastgele saklamayın, burada piller kısa devre olabilir veya diğer metal nesneler ile kısa devre olabilir.
4. Bir pili veya bataryayı kullanılması için gerekli olan orijinal batarya ünitesinin mahfazasından çıkarmayın.
5. Pilleri veya batarya ünitesini mekanik çarpmaya maruz bırakmayın.
6. Bir pilin akması durumunda, sıvı maddenin cilt veya gözler ile temas etmesine izin vermeyin. Eğer temas kurulursa, etkilenen alanı bol miktarda su ile yıkayın ve tıbbi yardım alın.
7. Özellikle ekipman ile birlikte kullanılması için verilen herhangi bir şarj aletini kullanmayın.
8. Pildeki, bataryadaki ve ekipmandaki artı (+) ve eksi (−) işaretleri kontrol edin ve doğru kullanıldıklarından emin olun.
9. Ekipman ile birlikte kullanılması için tasarlanmayan herhangi bir pili veya batarya ünitesini kullanmayın.
10. Farklı üreticilere ait olan, farklı kapasitedeki, boyuttaki ya da türdeki pilleri bir aygıt içinde karıştırarak kullanmayın.
11. Pilleri ve batarya ünitelerini çocukların erişemeyeceği yerlerde saklayın.
12. Bir pil veya batarya ünitesinin yutulması halinde derhal tıbbi yardım alın.
13. Ekipman için daima doğru pili veya batarya ünitesini satın alın.

14. Pilleri ve batarya ünitesini temiz ve kuru tutun.

15. Kirlenirlerse pili veya batarya ünitesi terminallerini temiz, kuru bir bezle silin.

16. İkincil piller ve batarya ünitesinin kullanmadan önce şarj edilmesi gereklidir. Daima doğru şarj aletini kullanın ve doğru şarj etme talimatları için üreticinin talimatlarına veya ekipmanın kullanım kılavuzuna bakın.
17. Kullanmadığınızda batarya ünitesini uzun süre şarjda bırakmayın.
18. Uzun süre sakladıktan sonra, maksimum performans elde etmek için pilleri veya batarya ünitesini birkaç kez şarj ve deşarj etmeniz gerekebilir.
19. İkincil piller ve pil paketi oda sıcaklığında kullanıldığında (20 °C ± 5 °C) en iyi performans alınır.
20. İleride başvurmak için orijinal ürün belgelerini saklayın.
21. Pili veya batarya ünitesini sadece amaçlandığı uygulamada kullanın.
22. Mümkün olduğunda, kullanmadığınız zamanlarda batarya ünitesini ekipmandan çıkarın.
23. Doğru şekilde imha edin.

SEMBOLLER

Kullanıcı, yaralanma riskini azaltmak için talimat kılavuzunu okumalıdır

Uyari

Kulaklık takınız

Koruyucu gözlük takınız

Toz maskesi takınız

Sadece iç mekânlarda kullanılır

Batarya kutusu su ve yağmura maruz kalmamalıdır

Yakmayınız

Bataryaları çöpe atmayınız Kullanılmış bataryaları Toplama veya dönüşüm noktasına bırakınız

KULLANMA TALİMATLARI

NOT: Bu cihazı kullanmadan önce lütfen bu kullanım kılavuzunu dikkatle okuyunuz.

USULÜNE UYGUN KULLAN\_M

Bu elektrikli el aleti; vidaların takılıp sökülmesi ile ahşap, metal, ve plastik malzemede delme işleri için geliştirilmiştir.

ÇALIŞTIRMADAN ÖNCE A) PİLLERİN ŞARJ EDİLMESİ

Verilen pil şarj aleti makineye takılan liyon pil ile eşleşmektedir. Başka bir şarj aleti kullanmayın. Liyon pil derin şarj etmeye karşı korunmaktadır. Pil boşken, makine koruyucu devre ile kapanır: Alet tutamağı daha fazla dönmez. Sıcak bir yerde veya ağır kullanım sonrası, pil ünitesi şarj etmek için çok sıcak olabilir. Yeniden şarj etmeden önce pilin soğumasını bekleyiniz. Pil ilke kez şarj edildiğinde ve uzun süreli kullanımın ardından, birkaç şarj ve deşarj döngüsünün ardından pil %00 şarjı kabul edecektir.

B) BATARYA KUTUSUNUN ÇIKARILMASI, TAKILMASI (Bkz. A)

Batarya kutusu mandalına basın ve batarya kutusunu delikten çıkarın. Yeniden yükleme sonrasında, batarya kutusunu delikteki pil yuvasına yerleştirin. Hafif bir itme ve hafif bir güç uygulamak yeterli olacaktır.

KULLANMA TALİMATLARI

1. AÇMA/KAPAMA TETİK ANAHTARI (Bkz. B)

Matkabinızı bastırarak çalıştıracaksınız, bırakarak durduracaksınız. Başlatma/Durdurma anahtarı bir fren fonksiyonu ile donatılmıştır, anahtarı bıraktığınız anda fren mandreni durdurur.

Ayrıca değişken hızda bir anahtar olup artan tetikleme basıncı ile birlikte yüksek hız ve tork sunar. Hız tetiğe uygulanan baskı ile kontrol edilir.

UYARI: Uzun süre alçak hızda kullanmayınız, iç aksam caktır.

2. ANAHTAR KİLİDİ

OFF konumuna getirerek tetik anahtar kilitlenebilir. Bunun ile aletin kullanılmadığı zamanlarda kaza ile başlatılma tehlikesi azaltılır. Tetiği kilitlemek için istikamet seçicisini orta pozisyona getirin.

3. YÖN DEĞİŞTİRİLEBİLİR (Bkz. C1,C2)

Ok işaretli dönme yönünü delme ve tornavida işleminde ileri döndürmek için kullanınız "◀◀" (KOL sola ittirilir). Okla işaretli ters döndürme işlemi sadece vida sökmek veya sıkışmış matkap uçlarını kurtarmak için kullanılır "▶▶

UYARI: Mandren dönmekte iken asla dönme yönünü

değiştirmeyiniz. Durmasını bekleyiniz!

4. İKİ -HİZ VİTESİ (Bkz. D)

Alette iki farklı hızda delme veya vidalama fonksiyonu bulunur. LO (1 işaretli) veya HI (2 işaretli). Matkabin üstünde kaydırılarak hareket ettirilen düğme ile LO veya HI seçilir. Alet LO hız bölgesinde kullanılırken hız azalır ancak daha fazla güç ve tork yaratır. HI hızında kullanılırken ise hız artar ancak matkabin gücü ve torku daha az olacaktır.

I. Dişli

Düşük hız aralığı: geniş delme çapıyla vidalama ve çalışma için.

II. Dişli

Yüksek hız aralığı: küçük delme çapıyla çalışma için.

UYARI: Vitese zarar vermemek için devamlı mandrenin durmasını

bekleyiniz, iki vites arasında değiştirme işlemini ancak bundan sonra yapınız.

5. MANDREN AYARI (Bkz. E)

Mandrenin çenelerini açmak in mandrenin ön tarafını döndürünüz. Matkap ucunu çeneler arasına sokunuz ve ön ta aksi yönde döndürünüz. Matkap ucu mutlaka çenelerin ortasında olmalıdır. Son olarak mandrenin ön kısmını ters yönde ve kuvvetlice ters yönlerde sıkınız. Şimdi matkabınız mandrenin içinde sıkışmıştır.

6. TORK AYARI (Bkz. F)

(Matkap tornavidanın vidalama kuvveti) Tork tork ayar halkasının çevrilmesi ayarlanır. Tork halkası daha yüksek ayar yerine konduğunda tork artar, daha düşük ayara getirildiğinde tork azalır. Aşağıdaki gibi ayar yapın:

1 - 4 küçük vidaları vidalamak için
5 - 9	vidaları yumuşak malzemeye vidalamak için
10 - 14	vidaları yumuşak ve sert malzemeye vidalamak için
15 - 19 sert tahtaya vidalamak için
20 - 23 daha büyük vidalar için
	ağır delik açma işlemi için

7. OTOMATIK ŞAFT KİLİDİ (Bkz. G)

Otomatik şaft kilidi her hangi bir tornavida gibi kullanma imkânı sağlar. Vidaları daha sert sıkabilirsiniz veya çok sıkışmış vidaları gevşetebilirsiniz ve bataryanın enerjisi bittiğinde de kullanabilirsiniz. Tornavidayı el ile kullanmak için aletin kapalı olduğunda vida kafası otomatik olarak kilitlenir.

8. GÖRÜŞ IŞIĞI

Görüş ışığı daha az ışık bulunan ortamlarda net görüş elde etmenize olanak sağlar. Işığı açmak için açma/kapama anahtarına basın. Açma/kapama anahtarını serbest bıraktığınızda, ışık sönecektir.

9. TERAZİLİ DELİK AÇMA (Bkz. H)

Seviye göstergesi matkabın üzerindeki motor gövdesine gömülüdür. Yatay matkap çalışması yaparken matkabı düz tutmak için kullanılabilir. Düzey göstergesi matkabın arkasında motor gövdesine geçirilir. Dikey delme işlemi sırasında matkabı düz tutmak için kullanılabilir.

10. DELİK AÇMA

Sert bir yüzeye delik açacağını zaman deliğin tam yerini belirlemek için önce tam buraya kuvvet ile yer yapınız. Bu delme işlemine başlandığında ucun kaymasına engel olur. Ucu tam delik açılacak noktaya yerleştirin ve sıkıca tutun. Aleti çalıştırmak için tetiğe basın. Matkap ucunu parçanın içine doğru ittiriniz. Deliği uzatmak için bastırmayın veya yanlardan baskı uygulamayın.

Tungsten veya karbür matkap uçları beton ve taş işçiliğinde kullanılmalıdır. Metallerde yalnızca iyi durumda HSS uçlar kullanın. Kısa tornavida kullanırken manyetik uç tutucusu kullanınız. Vidalama işleminde az miktarda sıvı sabun veya benzeri bir madde vidanın kolay girmesine yardım eder.

11. KULLANILMIŞ BATARYALARIN ELDEN ÇIKARILMASI

Tabiat kaynaklarını korumak için lütfen bataryaları uygun şekilde elden çıkarınız veya yeniden dönüşüm noktalarına

birakınız. Bu batarya kutusunda Li-lon bataryalar bulunmaktadır. Yerel çöp toplama makamlarına başvurarak yenden dönüşüme verme veya elden çıkartma opsiyonlarını araştırınız. Matkabınızı çalıştırarak bataryayı boşaltınız, batarya kutusunu matkaptaki yuvasından ayırınız, batarya kutusunun kutuplarını izole bant ile kapatarak kısa devreye veya enerji boşalmasına imkân vermeyiniz. Açmaya teşebbüs etmeyiniz veya hiç bir parçasını sökmeyiniz.

12. AŞIRI YÜKLEME KORUMASI

Aşırı yüklendiğinde motor durur. Makinedeki yükü derhal azaltın ve en yüksek yüksüz hız düzeyinde yaklaşık 30 saniye soğumasına izin verin.

13. SICAKLIĞA BAĞLI AŞIR ZORLANMA EMNIYETI

Usulüne uygun olarak kullanıldığında elektrikli el aleti aşırı ölçüde zorlanamaz. Aşırı zorlama durumunda veya 75°C'lik müsaade edilen akü sıcaklığının aşılması durumunda tekrar optimal işletim sıcaklığına ulaşılncaya kadar elektrikli el aletinin elektronik sistemi aleti kapatır.

14. DERIN ŞARJ EMNIYETI

Li-Ionen-Aküler “Discharging Protection System” ile derin şarja karşı korumalıdır. Akü deşarj olduğunda elektrikli el aleti koruyucu kesme sistemi ile kapatılır: Elektrikli el aleti artık hareket etmez.

PROBLEMLERİN ÇÖZÜMLERİ

1. ANAHTARI BASMAMA RAGMEN NİÇİN MATKAP DÖNMÜYOR?

Tetiğin üstünde yer alan ileri geri anahtarı kilit konumundadır. İleri geri anahtarını kilitten kurtarınız ve istenen dönüş konumuna getiriniz. Tetiğe bastırınca matkap dönmeye başlayacaktır.

2.VİDA TAMAMEN SIKİŞTIRILMDAN MATKAP DURUYOR, NEDEN?

Halkayı ayarlayarak tork konumunu kontrol ediniz. Tork ayar halkası mandren ile matkabin gövdesinin arasındadır. Pozisyon 1 en düşük tork konumudur. (vida döndürme gücü) 24 matkap konumudur. En iyi sonucu elde etmek için tork halkasını daha üst bir konuma ayar ediniz.

3. BATARYALARIN FARKLI ÇALIŞMA SÜRELERİNİN NEDENLERİ.

Yukarıdaki şarj problemleri gibi, uzun süre kullanmama bataryanın süresini azaltacaktır. Bir kaç kere doldurup matkabinızı kullanınca bu problem hallolacaktır. Büyük vidaları sert tahtalara vidalamak gibi ağır şartlar kolay işlere nazaran bataryayı daha çabuk tüketir. Bataryanızı 0 derecenin altında 45 derecenin üstünde şarj etmeyiniz, performansınız düşecektir.

BAKIM

Sizin elektrikli aletinizin ilave yağa ve bakıma ihtiyacı yoktur.

Aletinizin içinde servis gerektiren aksam bulunmamaktadır. Aletinizi temizlerken asla su veya kimyasal kullanmayınız. Kuru ve temiz bir bez ile siliniz. Elektrikli aletinizi daima kuru yerlerde bulundurunuz. Bütün kontroller tozdan uzak ortamda yapılmalıdır. Havalandırma yarıklarında kıvılcımlar görebilirsiniz. Bu normaldir ve aletinize zarar vermez.

ÇEVREYİ KORUMA

Kullanılamayacak duruma gelen elektrikli aletler diğer ev çöpleri ile birlikte atılmamalıdır. Mümkün olduğu ölçüde

yeniden dönüşüm imkanlarından yararlanınız. Yeniden dönüşüm imkanları hakkında yerel makamlardan veya perakendecinizden bilgi alınız.

UYGUNLUK BEYANNAMESI

Biz,

POSITEC Germany GmbH

Ürünümüzün aşağıdaki Direktiflere uygun

olduğunu beyan ederiz,

Ürünün tarifi WORX Lityum iyon kablosuz matkap

WX163.3 (1-makine açıklaması, kablosuz matkap gösterimi)

İşlev Delme

Aşağıdaki direktiflere uygundur:

Makine direktifi 2006/42/EC

Elektromanyetik uygunluk direktifi

2004/108/EC

RoHS direktifi 2011/65/EU

Uyulmakta olan standartlar

EN 55014-1

EN 55014-2

EN 60745-1

EN 60745-2-1

EN 60745-2-2

Teknik dosyayı oluşturmaya yetkili kişi,

Adi Russell Nicholson

POSITEC Kalite sorumlusu
