ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ WX160.4 WORX

1. ΤΣΟΚ ΜΕ ΚΛΕΙΔΙ
2. ΜΕΤΑΒΛΗΤΟΣ ΜΟΧΛΟΣ ΡΟΠΗΣ
3. ΕΛΕΓΧΟΣ ΤΑΧΥΤΗΤΩΝ
4. ΑΛΦΑΔΙ
5. ΔΕΞΙΟΣΤΡΟΦΗ ΚΑΙ ΑΡΙΣΤΕΡΟΣΤΡΟΦΗ ΠΕΡΙΣΤΡΟΦΗ
6. ХЕРОУЛІ МЕ АПАЛН ЛАВН
7. ΑΓΚΙΣΤΡΟ ΜΠΑΤΑΡΙΑΣ
8. ΜΠΑΤΑΡΙΑ*
9. MYTEΣ ME ΔYO AKPA
10. ΔΙΑΚΟΠΤΗΣ ΟΝ/ΟFF
11. ΦΩΣ ΜΕΡΟΥΣ ΕΡΓΑΣΙΑΣ

*Δεν περιλαμβάνονται στο βασικό εξοπλισμό όλα τα εξαρτήματα που απεικονίζονται ή περιγράφονται.

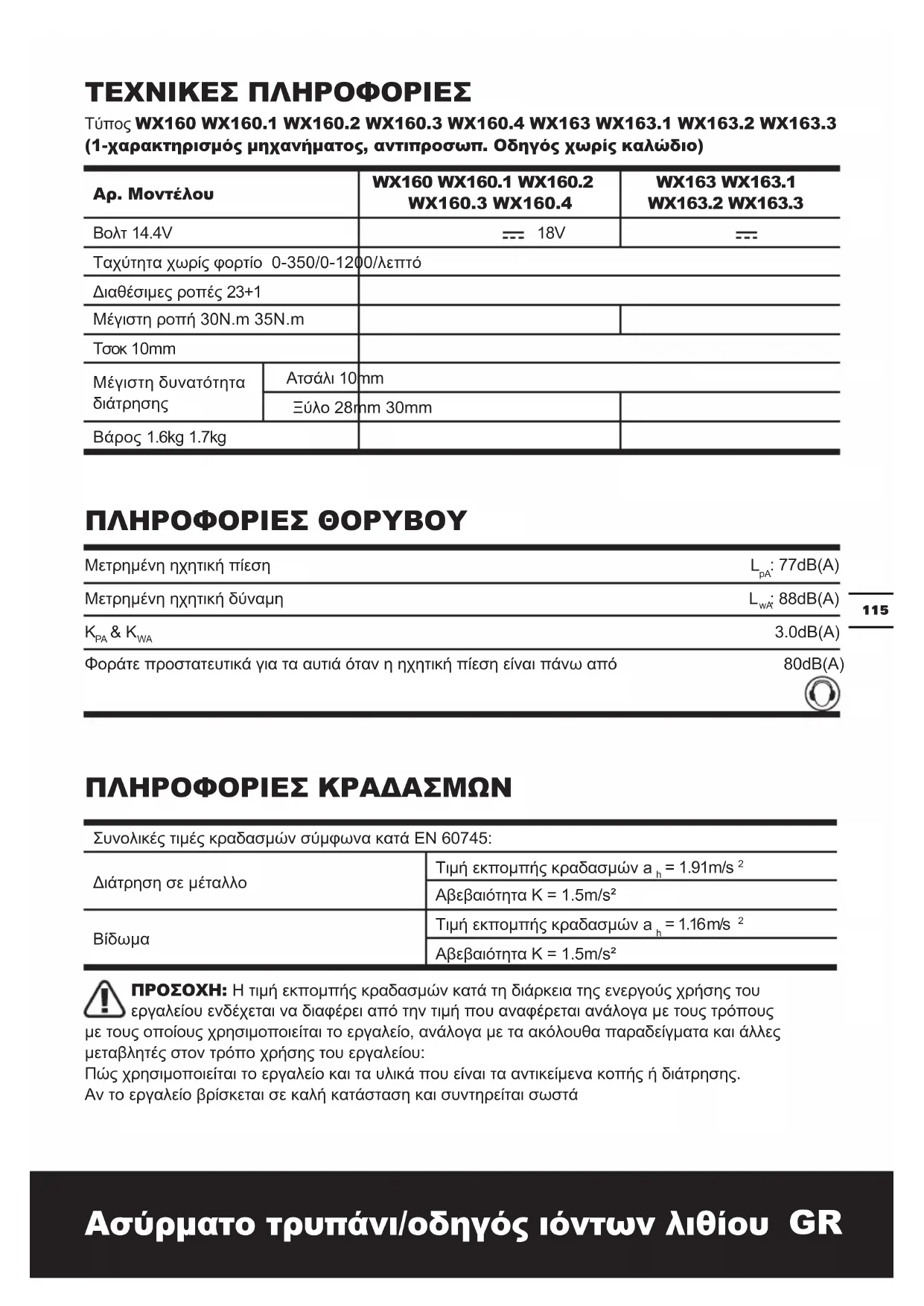

TEXNIKEΣ ΠΛΗΡΟΦΟΡΙΕΣ

Τύπος WX160 WX160.1 WX160.2 WX160.3 WX160.4 WX163 WX163.1 WX163.2 WX163.3 (1-χαρακτηρισμός μηχανήματος, αντιπροσωπ. Οδηγός χωρίς καλώδιο)

Αρ. Μοντέλου		WX160 WX160.1 WX160.2WX160.3 WX160.4	WX163 WX163.1WX163.2 WX163.3
Βολτ 14.4V		--- 18V	---
Ταχύτητα χωρίς φορτίο 0-350/0-1200/λεπτό
Διαθέσιμες ροπές 23+1
Μέγιστη ροπή 30N.m 35N.m
Τσοκ 10mm
Μέγιστη δυνατότηταδιάτρησης	Ατσάλι 10mm
	Ξύλο 28mm 30mm
Βάρος 1.6kg 1.7kg

ΠΛΗΡΟΦΟΡΙΕΣ ΘΟΡΥΒΟΥ

Μετρημένη ηχητική πίεση	L_pA : 77dB(A)
Μετρημένη ηχητική δύναμη	L_wA : 88dB(A)
K_PA & K_WA	3.0dB(A)
Φοράτε προστατευτικά για τα αυτιά όταν η ηχητική πίεση είναι πάνω από	80dB(A)

ΠΛΗΡΟΦΟΡΙΕΣ ΚΡΑΔΑΣΜΩΝ

Συνολικές τιμές κραδασμών σύμφωνα κατά EN 60745:
Διάτρηση σε μέταλλο	Τιμή εκπομπής κραδασμών a_h = 1.91m/s^2
	Αβεβαιότητα K = 1.5m/s^2
Βίδωμα	Τιμή εκπομπής κραδασμών a_h = 1.16m/s^2
	Αβεβαιότητα K = 1.5m/s^2

⚠️ ΠΡΟΣΟΧΗ: Η τιμή εκπομπής κραδασμών κατά τη διάρκεια της ενεργούς χρήσης του εργαλείου ενδέχεται να διαφέρει από την τιμή που αναφέρεται ανάλογα με τους τρόπους με τους οποίους χρησιμοποιείται το εργαλείο, ανάλογα με τα ακόλουθα παραδείγματα και άλλες μεταβλητές στον τρόπο χρήσης του εργαλείου:

Πώς χρησιμοποιείται το εργαλείο και τα υλικά που είναι τα αντικείμενα κοπής ή διάτρησης. Αν το εργαλείο βρίσκεται σε καλή κατάσταση και συντηρείται σωστά

Ασύρματο τρυπάνι/οδηγός ιόντων λιθίου GR

Αν χρησιμοποιείται το κατάλληλο εξάρτημα για το εργαλείο και αν είναι αιχμηρό και σε καλή κατάσταση.

Πόσο σφικτή είναι η λαβή στο χερούλι και αν χρησιμοποιούνται αξεσουάρ κατά των κραδασμών. Αν χρησιμοποιείται το εργαλείο όπως έχει προδιαγραφεί από το σχεδιασμό του και τις παρούσες οδηγίες.

Το εργαλείο αυτό ενδέχεται να προκαλέσει σύνδρομο κραδασμού χεριού-βραχίονα εάν η χρήση του δεν ελέγχεται σωστά.

ΠΡΟΣΟΧΗ: Για να υπάρχει ακρίβεια, η εκτίμηση του επιπέδου έκθεσης σε πραγματικές συνθήκες χρήσης πρέπει να λάβει επίσης υπόψη όλα τα μέρη του κύκλου λειτουργίας όπως τις φορές που το εργαλείο απενεργοποιείται καθώς και όταν λειτουργεί σε κενό αλλά δεν κάνει πραγματικά την εργασία. Αυτό μπορεί να μειώσει σημαντικά το επίπεδο έκθεσης μέσα στη συνολική περίοδο λειτουργίας.

Βοήθεια στην ελαχιστοποίηση του κινδύνου έκθεσης σε κραδασμούς.

Να χρησιμοποιείτε ΠΑΝΤΑ αιχμηρά κοπίδια, τρυπάνια και λεπίδες.

Να συντηρείτε το εργαλείο σύμφωνα με τις παρούσες οδηγίες και να το διατηρείτε καλά γρασαρισμένο (εκεί που ισχύει).

Εάν το εργαλείο πρόκειται να χρησιμοποιείται τακτικά τότε επενδύστε σε αξεσουάρ κατά των κραδασμών.

Να αποφεύγετε τη χρήση εργαλείων σε θερμοκρασίες 10 ^ C ή χαμηλότερες.

Σχεδιάστε το πρόγραμμα της εργασίας σας έτσι ώστε να διαμοιράσετε τη χρήση εργαλείων υψηλών κραδασμών μέσα σε μερικές μέρες.

ΑΞΕΣΟΥΑΡ

Αρ. Μοντέλου WX160 WX160.1 WX160.2 WX160.3 WX160.4
Σέτ μπαταριών 1.3 Ah Li-Ion	1 (WA3515)	2 (WA3515)	1 (WA3515)	2 (WA3515)	2 (WA3515)
Φορτιστης 1 (WA3730)	1 (WA3730)	1 (WA3839)	1 (WA3839)	1 (WA3730)
Μύτες με δύο άκρα	1 1 1 1
158 Αξεσουαρ	/	/	/	/	1

Αρ. Μοντέλου	WX163	WX163.1	WX163.2	WX163.3
Σέτ μπαταριών 1.3 Ah Li-Ion	1 (WA3512)	2 (WA3512)	1 (WA3512)	2 (WA3512)
Φορτιστης	1 (WA3731)	1 (WA3731)	1 (WA3839)	1 (WA3839)
Μύτες με δύο άκρα	1	1	1	1
158 Αξεσουαρ	/	/	/	/

Протеίνουμε να αγοράσετε όλα τα αξεσουάρ από το κατάστημα που αγοράσατε το εργαλείο. Χρησιμοποιείτε καλής ποιότητας αξεσουάρ που φέρουν το όνομα γνωστής μάρκας. Επιλέξτε τα τρυπάνια σύμφωνα με την δουλειά που σκοπεύετε να κάνετε. Ανατρέξτε στη συσκευασία του αξεσουάρ για περισσότερες πληροφορίες. Το προσωπικό του καταστήματος μπορεί επίσης να βοηθήσει και να συμβουλεύσει.

ΠΡΟΣΘΕΤΟΙ ΚΑΝΟΝΕΣ ΑΣΦΑΛΕΙΑΣ ΓΙΑ ΤΟ ΔΡΑΠΑΝΟ ΜΠΑΤΑΡΙΑΣ ΣΑΣ

1. Αφαιρέστε την μπαταρία από το δράπανο πριν κάνετε οποιεσδήποτε ρυθμίσεις.

2. Μην το αφήνετε εκτεθειμένο σε βροχή ή νερό.

3. Μην αποθηκεύετε την μπαταρία σε θερμοκρασίες άνω των 40°C.

4. Πάντα να φορτίζετε την μπαταρία σε θερμοκρασίες μεταξύ 0°C και 30°C. Ιδανική θερμοκρασία φόρτισης είναι μεταξύ 18°C και 24°C.

5. Χρησιμοποιείτε τον φορτιστή και την μπαταρία που ήταν με το εργαλείο και όχι άλλους.

6. Μην αφήνετε μεταλλικά πράγματα να έρθουν σε επαφή με τις συνδέσεις της μπαταρίας (βίδες/ καρφιά).

7. Μην επιχειρήσετε αποτέφρωση της μπαταρίας, μπορεί να εκραγεί.

8. Μην φορτίζετε φθαρμένες μπαταρίες.

9. Αντικαταστήστε κάθε φθαρμένο καλώδιο στον φορτιστή σας.

10. Αποσυνδέστε τον φορτιστή από την πρίζα πριν βάλετε ή βγάλετε από αυτόν την μπαταρία.

11. Η μπαταρία και ο φορτιστής θα ζεσταθούν κατά την διάρκεια της φόρτισης, αυτό είναι φυσικό.

12. Όταν δεν είναι σε χρήση, αφαιρείτε την φορτισμένη μπαταρία από τον φορτιστή.

13. Πάντα να αφαιρείτε την μπαταρία από τον φορτιστή όταν τελειώσει η διαδικασία φόρτισης.

14. Το δράπανό σας και η μπαταρία θα είναι ζεστά όταν θα δουλεύετε, αυτό είναι φυσικό.

15. Μην πετάτε τις μπαταρίες στην φωτιά ή στα σκουπίδια. Επιστρέψτε τις χαλασμένες μπαταρίες στα τοπικά κέντρα ανακύκλωσης.

16. Πάντα να ελέγχετε τοίχους, πατώματα και ταβάνια για κρυμμένα καλώδια και σωληνώσεις.

17. Να χρησιμοποιείτε τις πρόσθετες λαβές που συνοδεύουν το μηχάνημα. Η απώλεια του ελέγχου μπορεί να οδηγήσει σε τραυματισμούς.

18. Τα αξεσουάρ και τα μεταλλικά μέρη μπορεί να ζεσταθούν πολύ.

19. Να πιάνετε το μηχάνημα από τις μονωμένες

επιφάνειες συγκράτησης όταν πρόκειται να διεξάγετε εργασίες κατά τις οποίες υπάρχει κίνδυνος το τοποθετημένο εργαλείο να συναντήσει τυχόν μη ορατές ηλεκτροφόρες γραμμές ή το δικό του ηλεκτρικό καλώδιο. Η επαφή με μια υπό τάση ευρισκόμενη ηλεκτρική γραμμή μπορεί να θέσει μεταλλικά τμήματα του μηχανήματος επίσης υπό τάση και να οδηγήσει έτσι σε ηλεκτροπληξία.

ΠΡΟΣΟΧΗ: Αν μικρή ποσότητα ηλεκτρολύτη στάξει από

την μπαταρία κάτω από ακραίες θερμοκρασίες ή μετά από σκληρή χρήση, τότε ξεπλύνετε αμέσως το δέρμα σας και τα χέρια σας χρησιμοποιώντας καθαρό νερό. Για επαφή με τα μάτια, ξεβγάλετε καλά με καθαρό νερό και ζητήστε αμέσως ιατρική περίθαλψη.

ΟΔΗΓΙΕΣ ΑΣΦΑΛΕΙΑΣ ΓΙΑ ΤΟ ΣΥΣΣΩΡΕΥΤΗ

1. Μην αποσυναρμολογείτε, ανοίγετε ή καταστρέφετε δευτερεύουσες μπαταρίες ή συσσωρευτές.

2. Μην εκθέτετε μπαταρίες ή συσσωρευτές σε θερμότητα ή φωτιά. Αποφεύγετε την αποθήκευση στο άμεσο ηλιακό φως.

3. Μην βραχυκυκλώνετε μια μπαταρία ή συσσωρευτή. Μη αποθηκεύετε μπαταρίες ή συσσωρευτές με ανοργάνωτο τρόπο μέσα σε ένα κουτί ή συρτάρι όπου μπορεί να βραχυκυκλώσουν μεταξύ τους ή να βραχυκυκλωθούν από άλλα μεταλλικά αντικείμενα.

4. Μην αφαιρείτε μια μπαταρία ή συσσωρευτή από το περίβλημα που απαιτείται για τη χρήση της.

5. Οι μπαταρίες ή συσσωρευτές δεν πρέπει να εκτίθενται σε μηχανικές καταπονήσεις.

6. Σε περίπτωση διαρροής υγρού από μπαταρία, μην αφήνετε το υγρό να έρθει σε επαφή με το δέρμα ή τα μάτια. Αν υπάρξει επαφή, ξεπλύνετε την περιοχή με μεγάλη ποσότητα νερού και αναζητήστε ιατρική βοήθεια.

7. Μη χρησιμοποιείτε κανένα άλλο φορτιστή εκτός από αυτόν που παρέχεται ειδικά για χρήση με τον εξοπλισμό.

8. Τηρείτε τις σημάνσεις συν (+) και πλην

(一) που βρίσκονται πάνω στη μπαταρία, το συσσωρευτή και τον εξοπλισμό και βεβαιωθείτε για τη σωστή χρήση τους.

1. Μη χρησιμοποιείτε καμία μπαταρία ή συσσωρευτή που δεν έχει σχεδιαστεί για χρήση με τον εξοπλισμό.
2. Μην αναμιγνύετε μπαταρίες διαφορετικών κατασκευαστών, χωρητικότητας, μεγέθους ή τύπου μέσα σε μια συσκευή.
3. Να φυλάσσετε τις μπαταρίες και τον συσσωρευτή σε μέρη στα οποία δεν έχουν πρόσβαση τα παιδιά.
4. Αναζητήστε αμέσως ιατρική βοήθεια αν υπάρξει κατάποση μπαταρίας ή συσσωρευτή.
5. Αγοράζετε πάντα τη σωστή μπαταρία ή συσσωρευτή για τον εξοπλισμό.
6. Διατηρείτε τις μπαταρίες και το συσσωρευτή καθαρά και στεγνά.
7. Σκουπίζετε τους ακροδέκτες της μπαταρίας ή του συσσωρευτή με ένα καθαρό στεγνό πανί αν έχουν λερωθεί.
8. Οι δευτερεύουσες μπαταρίες και συσσωρευτές πρέπει να φορτίζονται πριν από τη χρήση. Χρησιμοποιείτε πάντα το σωστό φορτιστή και ανατρέξτε στις οδηγίες του κατασκευαστή ή στο εγχειρίδιο χρήστη για τις κατάλληλες οδηγίες φόρτισης.
9. Μην αφήνετε ένα συσσωρευτή σε κατάσταση παρατεταμένης φόρτισης όταν δεν χρησιμοποιείται.
10. Μετά από εκτεταμένη περίοδο αποθήκευσης, μπορεί να χρειαστεί να φορτίσετε και να αποφορτίσετε τις μπαταρίες ή το συσσωρευτή αρκετές φορές για να επιτύχετε μέγιστη απόδοση.
11. Οι δευτερεύουσες μπαταρίες και συσσωρευτές αποδίδουν κατά το βέλτιστο τρόπο όταν λειτουργούν σε κανονική θερμοκρασία δωματίου (20 °C ± 5 °C).
12. Διατηρήστε την αρχική τεκμηρίωση του προϊόντος για μελλοντική αναφορά.
13. Χρησιμοποιείτε τη μπαταρία ή το συσσωρευτή μόνο για την εφαρμογή για την οποία προορίζεται.
14. Όταν αυτό είναι δυνατό, αφαιρέστε το συσσωρευτή από τον εξοπλισμό όταν δεν χρησιμοποιείται.
15. Απορρίπτετε τις μπαταρίες με τον κατάλληλο τρόπο.

ΣΥΜΒΟΛΑ

Για περιορισμό των κινδύνων τραυματισμού, ο χρήστης πρέπει να διαβάσει το εγχειρίδιο οδηγιών

Προσοχή

Φοράτε Προστατευτικά για τα Αυτιά

Φοράτε Προστατευτικά για τα Μάτια

Φοράτε Μάσκα για την Σκόνη

Εσωτερική χρήση μόνο

Μην το αφήνετε σε βροχή ή νερό

Μην καεί

Μην πετάτε τις μπαταρίες. Επιστρέψτε τις άδειεςμπαταρίες στο τοπικόκέντρο ανακύκλωσης

ΔΙΑΔΙΚΑΣΓΑ ΦΟΡΤΙΣΗΣ

ΣΗΜΕΙΩΣΗ: Πριν χρησιμοποιήσετε το εργαλείο διαβάστε το βιβλίο οδηγιών

προσεκτικά.

ΧΡΗΣΗ ΣΥΜΦΩΝΑ ΜΕ ΤΟΝ ΠΡΟΟΡΙΣΜΟ

Το ηλεκτρικό εργαλείο προορίζεται για το βίδωμα και το λύσιμο βιδών και για το τρύπημα σε ξύλο, μέταλλα καθώς και πλαστικά υλικά.

ΠΡΙΝ ΝΑ ΤΟ ΧΡΗΣΙΜΟΠΟΙΗΣΕΤΕ A) PİLLERİN ŞARJ EDİLMESİ

Ο φορτιστής της μπαταρίας που παρέχεται ταιριάζει με τη μπαταρία Li-Ion που είναι εγκαταστημένη στο μηχάνημα. Μη χρησιμοποιήσετε άλλο φορτιστή μπαταρίας. Η μπαταρία Li-Ion προστατεύεται από την πλήρη αποφόρτιση. Όταν έχει τελειώσει η μπαταρία, το μηχάνημα σβήνει μέσω ενός προστατευτικού κυκλώματος: Η θήκη του εργαλείου σταματάει να περιστρέφεται. Σε ζεστό περιβάλλον ή μετά από βαριά χρήση, η μπαταρία μπορεί να είναι πολύ ζεστή για να φορτιστεί. Αφήστε τη μπαταρία να κρυώσει πριν να τη φορτίσετε.

Όταν η μπαταρία φορτίζει για πρώτη φορά μετά από μεγάλο διάστημα που δεν έχει χρησιμοποιηθεί, μετά από αρκετούς κύκλους φόρτισης και αποφόρτισης η μπαταρία θα δέχεται 100% φορτίου.

B) ΒΓΑΖΟΝΤΑΣ Ή ΒΑΖΟΝΤΑΣ ΜΙΑ ΜΠΑΤΑΡΙΑ (Εικ. Α)

Πιέστε το μάνδαλο της μπαταρίας και αφαιρέστε τη από το δράπανο. Μετά την επαναφόρτιση, ολισθήστε τη μπαταρία μέσα στη θύρα της μπαταρίας, στο δράπανο. Ένα απλό σπρώξιμο, με ελαφριά πίεση, είναι αρκετό.

ΟΔΗΓΙΕΣ ΛΕΙΤΟΥΡΓΙΑΣ

1. ΔΙΑΚΟΠΤΗΣ ΟΝ/ΟFF (Εικ. Β)

Πιέστε για να ξεκινήσει και αφήστε για να σταματήσει το δράπανό σας. Ο διακόπτης on/off είναι εφοδιασμένος με ένα σύστημα φρένου που σταματάει το τσοκ αμέσως αν αφήσετε γρήγορα τον διακόπτη.

Είναι επίσης ένας διακόπτης μεταβλητής ταχύτητας που προσφέρει υψηλότερη ταχύτητα και ροπή με αυξημένη πίεση σκανδάλης. Η ταχύτητα ελέγχεται από την πίεση στον διακόπτη λειτουργίας.

ΠΡΟΣΟΧΗ: Μην το λειτουργείτε για μεγάλο χρονικό διάστημα σε μικρή ταχύτητα γιατί θα ανεβάσει θερμοκρασία εσωτερικά.

2. ΚΛΕΙΔΩΜΑ ΔΙΑΚΟΠΤΗ

Ο διακόπτης λειτουργίας μπορεί να κλειδωθεί στην θέση OFF. Αυτό βοηθάει να μειωθεί η πιθανότητα κατά λάθος εκκίνησης όταν δεν χρησιμοποιείται. Για να κλειδώσετε τον διακόπτη λειτουργίας, βάλτε τον διακόπτη επιλογής περιστροφής στην κεντρική θέση.

3. ΜΕΤΑΒΛΗΤΗ ΠΕΡΙΣΤΡΟΦΗ (Εικ. C1, C2)

Για διάτρηση και βίδωμα χρησιμοποιήστε την δεξιόστροφη περιστροφή που συμβολίζεται με ένα βέλος « «κό μοχλός είναι προς τα αριστερά». Χρησιμοποιείτε την αριστερόστροφη περιστροφή που συμβολίζεται με ένα βέλος « »» (ο μοχλός είναι προς τα δεξιά) μόνο για να αφαιρέσετε βίδες ή να ελευθερώσετε ένα κολλημένο τρυπάνι.

⚠️ ΠΡΟΣΟΧΗ: Μην αλλάζετε κατεύθυνση περιστροφής όταν το τσοκ περιστρέφεται, περιμένετε να σταματήσει πρώτα!

4. ΚΙΒΩΤΙΟ ΓΡΑΝΑΖΙΩΝ ΔΥΟ ΤΑΧΥΤΗΤΩΝ (Εικ. D)

Το δράπανο έχει κιβώτιο γραναζιών δυο ταχυτήτων για διάτρηση και βίδωμα σε χαμηλές (σημάδι 1) ή υψηλές (σημάδι 2) ταχύτητες. Ένας συρόμενος διακόπτης είναι τοποθετημένος στην κορυφή του δραπάνου για να επιλέξετε είτε LO (χαμηλή) είτε HI (υψηλή) ταχύτητα. Όταν χρησιμοποιείτε το δράπανο σε χαμηλό εύρος ταχύτητας, η ταχύτητα θα μειώνεται και το δράπανο θα έχει μεγαλύτερη δύναμη και ροπή. Όταν χρησιμοποιείτε το δράπανο στο υψηλό εύρος ταχυτήτων, η ταχύτητα θα αυξάνεται και το δράπανο θα έχει μικρότερη δύναμη και ροπή.

Ταχύτητα Ι

Χαμηλές ταχύτητες: Για κατσαβίδι ή για εργασία με μεγάλη διάμετρο διάνοιξης.

Ταχύτητα II

Υψηλές ταχύτητες: Για εργασία με μικρή διάμετρο διάνοιξης.

ΠΡΟΣΟΧΗ: Για να αποφύγετε ζημιά στα γρανάζια, πάντα να αφήνετε το τσοκ να σταματήσει εντελώς πριν αλλάξετε φορά περιστροφής ή ταχύτητα.

5. PYOMIZEIΣ TΣOK (Eik. E)

Για να ανοίξετε τα σαγόνια του τσοκ περιστρέψτε το μπροστινό τμήμα του τσοκ. Βάλτε το τρυπάνι ανάμεσα στα σαγόνια του τσοκ και περιστρέψτε το μπροστινό τμήμα στην αντίθετη κατεύθυνση. Σιγουρευτείτε ότι το τρυπάνι είναι στο κέντρο των σαγονιών. Τέλος, απότομα περιστρέψτε το μπροστινό μέρος του τσοκ σε αντίθετες κατευθύνσεις. Το τρυπάνι τώρα είναι πιασμένο στο τσοκ.

6. PYOMIZEIΣ PONHΣ(EiK. F)

(Ρυθμίσεις βιδώματος για το δραπανοκατσάβιδο σας)

Η ροπή ρυθμίζεται περιστρέφοντας το δαχτυλίδι ρύθμισης ροπής. Η ροπή είναι μεγαλύτερη όταν το δαχτυλίδι ρύθμισης ροπής είναι σε μεγαλύτερο επίπεδο. Η ροπή είναι μικρότερη όταν το δαχτυλίδι ρύθμισης ροπής είναι σε μικρότερο επίπεδο.

Κάντε τις ρυθμίσεις ως εξής:

1 - 4 για βίδωμα μικρών βιδών
5 - 9 για βίδωμα σε μαλακό υλικό
10 - 14	για βίδωμα σε μαλακό και σκληρό υλικό
15 - 19 για βίδωμα σε σκληρό ξύλο
20 - 23 για βίδωμα μεγαλύτερων βιδών
	για δύσκολη διάτρηση

7. AYTOMATO KΛΕΙΔΩΜΑ ΑΞΟΝΑ (Εικ. G)

Το αυτόματο κλείδωμα άξονα σας επιτρέπει την χρήση σαν κανονικό κατσαβίδι. Μπορείτε να δώστε μια παραπάνω βόλτα για να σφίξετε γερά μια βίδα, να χαλαρώσετε μια σφιγμένη βίδα ή να συνεχίσετε να δουλεύετε όταν η ενέργεια της μπαταρίας έχει πέσει. Για χειροκίνητο βίδωμα το τσοκ κλειδώνει αυτόματα όταν το εργαλείο είναι κλειστό.

8. ΦΩΣ ΜΕΡΟΥΣ ΕΡΓΑΣΙΑΣ

Το φως σημείου εργασίας σας επιτρέπει να έχετε καθαρή άποψη σε συνθήκες κακού φωτισμού. Για να ανάψετε το φως απλά πατήστε το διακόπτη ενεργοποίησης/απενεργοποίησης. Όταν αφήσετε το διακόπτη ενεργοποίησης/ απενεργοποίησης, το φως θα σβήσει.

9. ΕΠΙΠΕΔΟ ΔΙΑΤΡΗΣΗΣ (Εικ. Η)

Η ένδειξη επιπέδου βρίσκεται σε μια εσοχή στο περίβλημα του μοτέρ στο πάνω μέρος του τρυπανιού. Μπορεί να χρησιμοποιηθεί για να διατηρεί επίπεδο το τρυπάνι κατά τη λειτουργία οριζόντιου τρυπανίσματος.

Η ένδειξη επιπέδου βρίσκεται σε μια εσοχή στο περίβλημα του μοτέρ στο πίσω μέρος του τρυπανιού. Μπορεί να χρησιμοποιηθεί για να διατηρεί επίπεδο το τρυπάνι κατά τη λειτουργία κάθετου τρυπανίσματος.

10. ΔΙΑΤΡΗΣΗ

Κατά την διάτρηση σκληρής λείας επιφάνειας, χρησιμοποιήστε χαράξτε ένα σημάδι στο σημείο που θα γίνει η τρύπα. Αυτό θα αποτρέψει το τρυπάνι να γλιστρήσει όπως θα ξεκινάει. Κρατήστε το εργαλείο γερά και τοποθετήστε την άκρη του τρυπανιού στο σημείο που θα τρυπήσετε. Πιέστε τον διακόπτη για να ξεκινήσει το εργαλείο. Κινήστε το τρυπάνι μέσα στο υλικό, βάζοντας τόση δύναμη όση χρειάζεται για να συνεχίσει το τρυπάνι να κόβει. Μην πιέζετε υπερβολικά και μην ασκείτε πλαϊνή πίεση για να μεγαλώσετε την τρύπα.

⚠️ Τρυπάνια με καρβίδια βολφραμίου πρέπει να χρησιμοποιούνται πάντα για τσιμέντο και μάρμαρο. Κατά την διάτρηση σε μέταλλο, χρησιμοποιείτε μόνο HSS τρυπάνια σε καλή κατάσταση. Πάντα να χρησιμοποιείτε μαγνητική υποδοχή μύτης όταν χρησιμοποιείτε κοντές μύτες κατσαβιδιού. Όταν βιδώνετε, βάλτε μια μικρή ποσότητα υγρού σαπουνιού στο σπείρωμα της βίδας για να διευκολύνετε το βίδωμα.

11. ANAKYKΛΩΣΗ ΤΩΝ ΑΔΕΙΩΝ ΜΠΑΤΑΡΙΩΝ

Για να διατηρήσουμε τις φυσικές πηγές ενέργειας, παρακαλούμε ανακυκλώνετε μπαταρίες. Αυτή η μπαταρία περιέχει Li-Ion. Αναφερθείτε στον τοπικό δήμο για πληροφορίες σχετικά με την ανακύκλωση. Αποφορτίστε την μπαταρία λειτουργώντας το δράπανο, μετά αφαιρέστε την μπαταρία από την υποδοχή του δράπανου και καλύψτε τις επαφές της μπαταρίας με μονωτική ταινία για να αποτρέψετε κάποιο μικρό ηλεκτρικό κύκλωμα. Μην προσπαθήσετε να διαχωρίσετε τα κομμάτια της μπαταρίας.

12. ΠΡΟΣΤΑΣΙΑ ΥΠΕΡΦΟΡΤΩΣΗΣ

Όταν υπερφορτώνεται, το μοτέρ διακόπτει τη λειτουργία του. Αφαιρέστε άμεσα το φορτίο από το μηχάνημα και αφήστε το να παγώσει για περίπου 30 δευτερόλεπτα, λειτουργώντας σε μέγιστη ταχύτητα χωρίς φορτίο.

13. ΠΡΟΣΤΑΣΙΑ ΑΠΔ ΥΠΕΡΦΔΡΤΩΣΗ ΣΕ ΕΞΑΡΤΗΣΗ ΑΠΔ ΤΗ ΘΕΡΜΟΚΡΑΣΙΑ

‘ταν το ηλεκτρικδ εργαλείοχρησιμοποιείται σύμφωνα με τον προορισμδ του τότε δεν υπάρ!ει κίνδυνδς υπερφδρτωσης. Σε περίπτωση πολύ ισ!υρής επιβάρυνσης, ή δταν υπερσκελιστεί η οριακή θερμοκασία των 75°C της μπαταρίας, το ηλεκτρονικδ σύστημα αποζευγνύει το ηλεκτρικτ εργαλείο, μέ!ρι η θερμοκρασία της μπαταρίας να μεταβεί πάλι στην εγκριμένη περιοχή της θερμοκρασίας λειτουργίας.

14. ΠΡΟΣΤΑΣΙΑ ΑΠΔ ΟΛΟΚΛΗΡΩΤΙΚΗ ΕΚΦΔΡΤΙΣΗ

Η μπαταρία ιδντων λιθίου προσταεύεται απδ μια ολοκληρωτική εκφδρτιση απδ τη διάταξη «Discharging Protection System». ‘ταν αδειάσει η μπαταρία το ηλεκτρικδ εργαλείο αποζευγνύεται απδ μια προστατευτική διάταξη: Το εργαλείο δεν κινείται πλέον.

ΑΝΤΙΜΕΤΩΠΙΣΗ ΠΡΟΒΛΗΜΑΤΩΝ

1. ΓΙΑΤΙ ΤΟ ΔΡΑΠΑΝΟ ΔΕΝ ΞΕΚΙΝΑΕΙ ΟΤΑΝ ΠΑΤΑΩ ΤΟΝ ΔΙΑΚΟΠΤΗ?

Ο διακόπτης περιστροφής, πάνω από τον διακόπτη λειτουργίας, είναι στην θέση κλειδώματος. Ξεκλειδώστε τον διακόπτη περιστροφής τοποθετώντας τον στην επιθυμητή θέση περιστροφής. Πατήστε τον διακόπτη και το δράπανο θα αρχίσει να περιστρέφεται.

2. ΤΟ ΔΡΑΠΑΝΟ ΣΤΑΜΑΤΑΕΙ ΠΡΙΝ ΒΙΔΩΘΕΙ ΕΝΤΕΛΩΣ Η ΒΙΔΑ. ΓΙΑΤΙ?

Καθορίστε την θέση ροπής από το δαχτυλίδι ρύθμισης ροπής που είναι ανάμεσα στο τσοκ και το κυρίως σώμα του δραπάνου. Η θέση 1 είναι η χαμηλότερη ροπή (για βίδωμα) και η θέση 23 είναι η μεγαλύτερη ροπή (για βίδωμα). Η θέση 24 είναι για διάτρηση. Ρυθμίστε το δαχτυλίδι ροπής σε μια υψηλότερη θέση για να φτάσετε στο επιθυμητό αποτέλεσμα.

3. ΑΙΤΙΕΣ ΓΙΑ ΔΙΑΦΟΡΕΤΙΚΕΣ ΩΡΕΣ ΔΟΥΛΕΙΑΣ ΜΕΤΑΞΥ ΜΠΑΤΑΡΙΩΝ

Προβλήματα φόρτισης όπως παραπάνω και έχοντας αφήσει την μπαταρία για πολύ καιρό χωρίς να την χρησιμοποιήσετε θα μειώσει τον χρόνο δουλειάς την μπαταρίας. Αυτό μπορεί να διορθωθεί μετά από πολλές φορτίσεις και αδειάσματα της μπαταρίας δουλεύοντάς την με το δράπανο σας. Βαριές συνθήκες εργασίας όπως μεγάλες βίδες σε σκληρό ξύλο θα κάνουν την μπαταρία να αδειάσει πιο γρήγορα από ότι σε ελαφριές συνθήκες εργασίας. Μην φορτίζετε την μπαταρία κάτω από 0 °C και πάνω από 45 °C επειδή αυτό θα επηρεάσει την απόδοση.

ΣΥΝΤΗΡΗΣΗ

Το ηλεκτρικό σας εργαλείο δεν χρειάζεται έξτρα λίπανση ή συντήρηση.

Δεν υπάρχουν επισκευαζόμενα μέρη από τον χρήστη στο ηλεκτρικό σας εργαλείο. Ποτέ μην χρησιμοποιείτε νερό ή χημικά καθαριστικά για να καθαρίσετε το ηλεκτρικό σας εργαλείο. Καθαρίστε το με ένα στεγνό ύφασμα. Πάντα να αποθηκεύετε το ηλεκτρικό σας εργαλείο σε ξηρό μέρος. Κρατάτε τις τρύπες εξαερισμού καθαρές. Κρατάτε όλα τα σημεία που ελέγχουν την

εργασία καθαρά από σκόνη. Αν δείτε κάποιες σπίθες μέσα στα σημεία εξαερισμού, είναι φυσικό και δεν θα βλάψουν το εργαλείο σας.

ΠΡΟΣΤΑΣΙΑ ΤΟΥ ΠΕΡΙΒΑΛΛΟΝΤΟΣ

Απόβλητα σχετικά με ηλεκτρισμό δεν πρέπει να πετάγονται μαζί με τα απόβλητα του νοικοκυριού. Παρακαλούμε

να τα ανακυκλώνετε εκεί όπου υπάρχουν οι απαραίτητες εγκαταστάσεις. Ελέγξτε στον τοπικό σας δήμο ή στους πωλητές για συμβουλές ανακύκλωσης.

ΔΗΛΩΣΗ ΣΥΜΜΟΡΦΩΣΗΣ

Εμείς,

POSITEC Germany GmbH

Δηλώνουμε ότι το προϊόν,

Περιγραφή WORX Ασύρματο τρυπάνι/οδηγός Ιόντων λιθίου

WX163.2 WX163.3 (1-χαρακτηρισμός μηχανήματος, αντιπροσωπ. Οδηγός χωρίς καλώδιο)

λειτουργιών Τρύπημα

Συμμορφώνεται με τις παρακάτω οδηγίες, Μηχανολογική οδηγία 2006/42/EC

Οδηγία ηλεκτρομαγνητικής συμβατότητας 2004/108/EC

RoHS oδηγία 2011/65/EU

Πρότυπα συμμόρφωσης:

EN 55014-1

EN 55014-2

EN 60745-1

EN 60745-2-1

EN 60745-2-2

Το πρόσωπο που έχει εξουσιοδότηση να συντάξει το τεχνικό αρχείο,

'Ovoμα Russell Nicholson

Διεύθυνση Positec Power Tools

POSITEC Διευθυντής Ποιότητας
