GEBRUIKSAANWIJZING WX160.4 WORX

*Sommige afgebeelde of beschreven toebehoren worden niet meegeleverd.

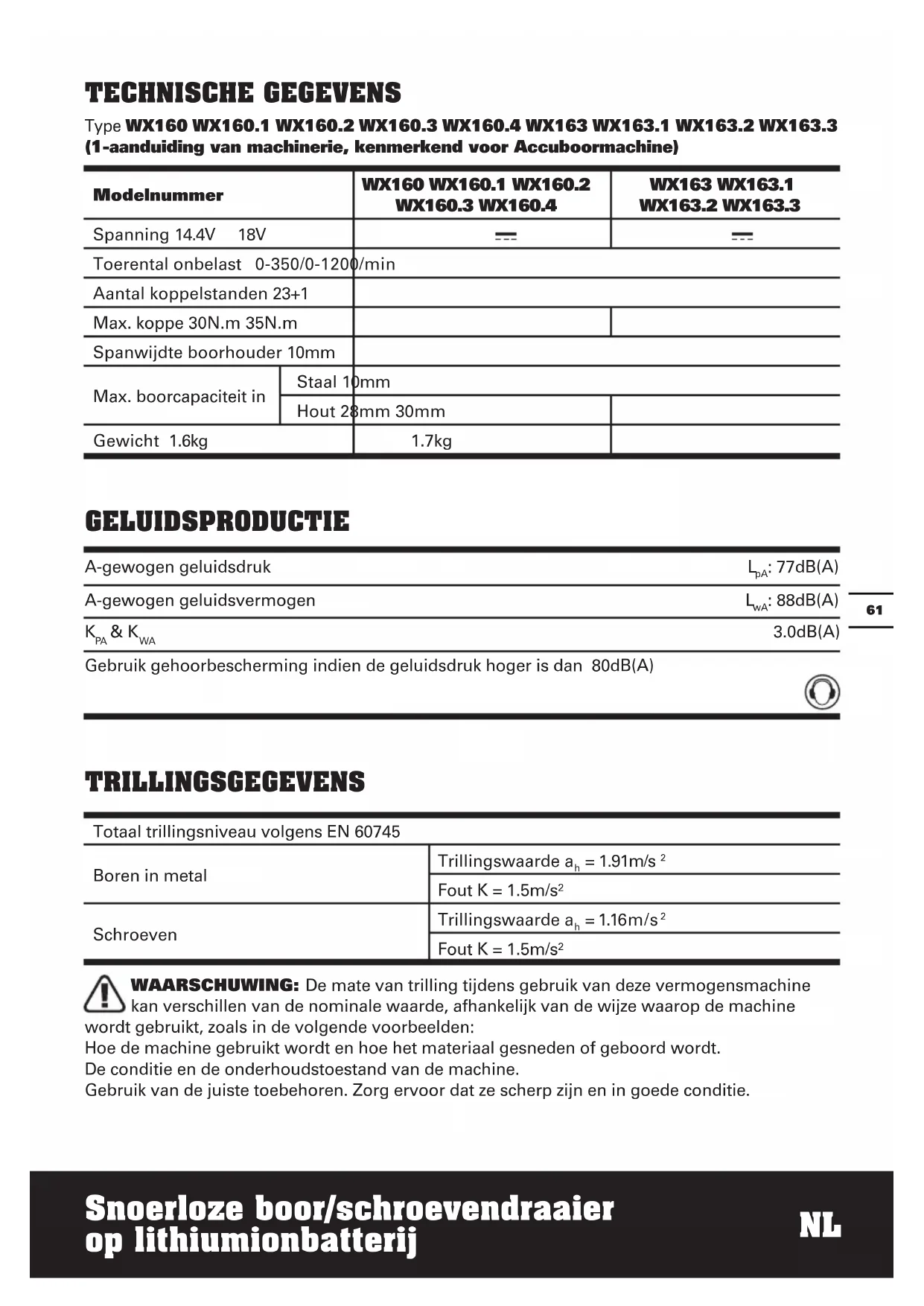

TECHNISCHE GEGEVENS

Type WX160 WX160.1 WX160.2 WX160.3 WX160.4 WX163 WX163.1 WX163.2 WX163.3 (1-aanduiding van machinerie, kenmerkend voor Accuboormachine)

Modelnummer		WX160 WX160.1 WX160.2WX160.3 WX160.4	WX163 WX163.1WX163.2 WX163.3
Spanning 14.4V 18V		---	---
Toerental onbelast 0-350/0-1200/min
Aantal koppelstanden 23+1
Max. koppe 30N.m 35N.m
Spanwijdte boorhouder 10mm
Max. boorcapaciteit in	Staal 10mm
	Hout 28mm 30mm
Gewicht 1.6kg		1.7kg

GELUIDSPRODUCTIE

A-gewogen geluidsdruk	L_pA : 77dB(A)
A-gewogen geluidsvermogen	L_wA : 88dB(A)
K_PA & K_WA	3.0dB(A)

Gebruik gehoorbescherming indien de geluidsdruk hoger is dan 80dB(A)

TRILLINGSGEGEVENS

Totaal trillingsniveau volgens EN 60745
Boren in metal	Trillingswaarde a_h = 1.91m/s^2
	Fout K = 1.5m/s2
Schroeven	Trillingswaarde a_h = 1.16m/s^2
	Fout K = 1.5m/s2

WAARSCHUWING: De mate van trilling tijdens gebruik van deze vermogensmachine

kan verschillen van de nominale waarde, afhankelijk van de wijze waarop de machine

wordt gebruikt, zoals in de volgende voorbeelden:

Hoe de machine gebruikt wordt en hoe het materiaal gesneden of geboord wordt.

De conditie en de onderhoudstoestand van de machine.

Gebruik van de juiste toebehoren. Zorg ervoor dat ze scherp zijn en in goede conditie.

De wijze waarop de handvatten worden vastgehouden en het gebruik van toebehoren die trillingen verminderen.

De machine moet gebruik worden zoals door de ontwerper bedoeld is en in overeenstemming met deze instructies.

Deze machine kan een trillingssyndroom in hand en arm veroorzaken als hij niet op de juiste wijze gehanteerd wordt.

WAARSCHUWING: Voor de nauwkeurigheid moet bij een schatting van het

blootstellingsniveau in de feitelijke gebruiksomstandigheden rekening worden

gehouden met alle delen van de bewerking, zoals het moment dat de machine wordt uitgeschakeld en de tijden waarop de machine loopt zonder daadwerkelijk gebruikt te worden.

Dit kan het blootstellingsniveau over de totale werkperiode aanzienlijk verminderen.

De blootstelling aan trillingen verminderen.

Gebruik ALTIJD scherpe beitels, boren en zaagbladen.

Onderhoud de machine volgens deze instructies en houd hem goed gesmeerd (voor zover van toepassing).

Wordt de machine geregeld gebruikt, schaf dan toebehoren tegen trillingen aan.

Vermijd het gebruik bij temperaturen van 10 °C of minder.

Plan de werkzaamheden zodat de taken met veel trillingen over een aantal dagen verspreid worden.

TOEBEHOREN

Modelnummer WX160	WX160.1	WX160.2	WX160.3	WX160.4
1.3Ah Li-Ion Batterij	1 (WA3515)	2 (WA3515)	1 (WA3515)	2 (WA3515)	2 (WA3515)
Lader	1 (WA3730)	1 (WA3730)	1 (WA3839)	1 (WA3839)	1 (WA3730)
Dubbeleindige beitels	1	1	1	1	1
158 Toebehoren	/	/	/	/	1

Modelnummer	WX163	WX163.1	WX163.2	WX163.3
1.3Ah Li-Ion Batterij	1 (WA3512)	2 (WA3512)	1 (WA3512)	2 (WA3512)
Lader	1 (WA3731)	1 (WA3731)	1 (WA3839)	1 (WA3839)
Dubbeleindige beitels	1	1	1	1
158 Toebehoren	/	/	/	/

Wij adviseren u alle accessoires te kopen in de winkel waar u het gereedschap heeft gekocht. Gebruik producten van goede kwaliteit met een bekende merknaam. Kijk op de verpakking van het accessoire voor meer informatie. Ook het winkelpersoneel kan u helpen en adviseren.

AANVULLENDE VEILIGHEIDSREGELS VOOR DE ACCUKLOPBOOR

1. Verwijder het accupack uit de boormachine voordat u instellingen verandert, onderhoud pleegt of een onderdeel repareert.
2. Niet blootstellen aan regen of water.
3. Bewaar het accupack niet in een omgeving waar de temperatuur hoger is dan 40°C.
4. Laad het accupack op bij temperaturen tussen de 0°C en 30°C. De ideale oplaadtemperatuur ligt tussen de 18°C en 24°C.
5. Gebruik alleen de oplader en het accupack dat is bijgeleverd, geen andere.
6. Vermijd kortsluiting tussen de contactpunten van het accupack (door bijvoorbeeld schroeven en spijkers).
7. Steek het accupack niet in brand, dat kan leiden tot een explosie.
8. Laad geen beschadigd accupack op.
9. Vervang beschadigde stroomdraden van de oplader.
10. Haal altijd de stekker van de oplader uit het stopcontact voordat u contact maakt, of het contact verbreekt tussen de contactpunten met het accupack.
11. Het accupack en de oplader worden warm tijdens het opladen; dit is normaal.
12. Wanneer een opgeladen accupack niet in gebruik is, haal deze dan uit de oplader.
13. Haal het accupack altijd meteen nadat het opladen voltooid is uit de oplader.
14. De boor en het accupack worden warm tijdens gebruik; dit is normaal.
15. Gooi lege accu's niet in het vuur of bij het normale huisafval. Breng lege accu's naar een recyclecentrum of inzamelpunt voor chemisch afval bij u in de buurt.
16. Controleer muren, vloeren en plafonds altijd op verborgen elektriciteitsdraden en leidingen.
17. Gebruik de bij het gereedschap geleverde extra handgrepen. Het verlies van de controle kan tot verwondingen leiden.
18. Accessoires en metalen onderdelen kunnen zeer heet worden.
19. Houd het gereedschap aan de geïsoleerde

greepvlakken vast als u werkzaamheden uitvoert waarbij het inzetgereedschap verborgen stroomleidingen of de eigen stroomkabel kan raken. Contact met een onder spanning staande leiding kan ook metalen delen van het gereedschap onder spanning zetten en tot een elektrische schok leiden.

WAARSCHUWING:

Mocht er onder extreme

temperatuursomstandigheden of na zwaar gebruik een kleine hoeveelheid elektrolyt uit het accupack lekken, was dit dan meteen met schoon water van de huid. Wanneer het in contact komt met de ogen, dient u onmiddellijk de ogen met schoon water uit te spoelen en een arts te raadplegen.

VEILIGHEIDSINSTRUCTIES VOOR BATTERIJPAKKET

1. Secundaire cellen of een batterijpakket mogen niet gedemonteerd, geopend of vernietigd worden.
2. Stel de cellen of het batterijpakket niet bloot aan warmte of vuur. Vermijd opslag in direct zonlicht.
3. Sluit een cel of een batterijpakket niet kort. Gooi cellen of een batterijpakket niet willekeurig in een doos of lade waar ze elkaar zouden kunnen kortsluiten of kortgesloten zouden kunnen worden door ander metalen voorwerpen.
4. Verwijder een cel of batterij niet uit het oorspronkelijke batterijpakket dat voor gebruik nodig is.
5. Stel cellen of het batterijpakket niet bloot aan mechanische schokken.
6. Als een cel lekt, pas dan op dat de vloeistof niet in contact komt met de huid of de ogen. Gebeurt dat toch, spoel de huid dan met overmaat aan water en vraag medische hulp.
7. Gebruik geen andere lader dan de lader die voor dat doel met de apparatuur geleverd is.
8. Let op de plus- (+) en min- (-) markeringen op de cel, de batterij en de apparatuur en

let op de juiste aansluiting.

1. Gebruikt geen cel of batterijpakket dat bedoeld is voor gebruik met de apparatuur.
2. Gebruik geen cellen van verschillende merken, capaciteit, grootte of type door elkaar.
3. Houd de cellen en het batterijpakket buiten bereik van kinderen.
4. Haal direct medische hulp als een cel of batterijpakket ingeslikt is.
5. Koop steeds de juiste cel of batterij voor de apparatuur.
6. Houd de cellen en het batterijpakket schoon en droog.
7. Veeg de aansluitingen van de cel of het batterijpakket schoon met een droge doek als ze vuil zijn geworden.
8. Secundaire cellen en het batterijpakket moeten voor gebruik worden opgeladen. gebruik de juiste lader en lees de instructies van de fabrikant of de bijgeleverde handleiding voor de juiste laadinstructies.
9. Laat een batterijpakket niet langdurig opladen als het niet in gebruik is.
10. Na een lange opslagperiode kan het nodig zijn de cellen of het batterijpakket enkele keren te ontladen en te laden voor de maximale prestaties.
11. Secundaire cellen het batterijpakket presteren het best bij normale kamertemperatuur (20 °C ± 5 °C).
12. Bewaar de oorspronkelijke instructies van het product voor latere naslag.
13. Gebruik een cel of batterijpakket alleen in de toepassing waarvoor het bedoeld is.
14. Verwijder het batterijpakket zo mogelijk uit de apparatuur als het niet in gebruik is.
15. Verwijder volgens de regels.

SYMBOLEN

Om het risico op letsels te beperken, moet u de gebruikershandleiding lezen

Waarschuwing

Draag oogbescherming

Draag een stofmasker

Alleen voor gebruik binnenshuis

Niet blootstellen aan regen of water

Niet in brand steken

Batterijen niet weggooien. Breng lege accu's naar een recyclecentrum of inzamelpunt voor chemisch afval bij u in de buurt

BEDIENINGSINSTRUCTIES

OPMERKING: Lees voor het gebruik van het gereedschap aandachtig het ctieboekje.

GEBRUIK VOLGENS BESTEMMING

Het elektrische gereedschap is bestemd voor het in- en losdraaien van schroeven en voor het boren in hout, metaal, en kunststof.

De bijgeleverde batterijlader past bij de Lithium-lonbatterij die in het apparaat is geplaatst. Gebruik geen andere batterijlader. De Lithium-lonbatterij is beschermd tegen volledig ontladen. Als de batterij leeg is, wordt het toestel uitgeschakeld door een beschermingscircuit. De hulpstukhouder draait dan niet langer.

In een warme omgeving, of na zwaar gebruik, kan het batterijpak te heet worden om te kunnen opladen. Laat de batterij enige tijd afkoelen voor het heropladen.

Als de batterij voor de eerste keer is opgeladen en na een langdurige rustperiode, maar na verschillende keren laden en ontladen zal de batterij terug 100% kunnen worden geladen.

B) HET ACCUPACK VERWIJDEREN OF PLAATSEN (Zie A)

Druk de grendel van de batterij in en verwijder de batterij uit de machine. Schuif na het laden de batterij weer terug in het batterijvak. Een lichte druk is voldoende.

BEDIENINGSINSTRUCTIES

1. AAN/UIT-SCHAKELAAR (Zie B)

Druk deze in om de boor te starten en laat hem los om de boor weer te stoppen De aan/uitschakelaar is uitgerust met een remfunctie die de boorhouder onmiddellijk stopt nadat u de schakelaar snel heeft losgelaten. Het is ook een snelheidsregelaar die de snelheid en het koppel verhoogt door de trekker verder in te knijpen. De snelheid wordt bepaald door de kracht waarmee u de trekker indrukt.

⚠️ WAARSCHUWING: Niet langdurig gebruiken met een lage snelheid vanwege de warmte die daardoor wordt gegenereerd.

2. VERGRENDELING SCHAKELAAR

De schakelaar kan vergrendeld worden in de UIT-stand. Hierdoor vermindert de kans op het onopzettelijk inschakelen van de boor.

Om de schakelaar te vergrendelen, plaatst u de keuzeschakelaar van de draairichting in de middelste stand.

3. KEUZEKNOP VOOR RECHTS OF LINKS DRAAIEN (Zie C1,C2)

Voor boren en het draaien van schroeven moet u voorwaarts draaien, dit wordt met "aangegeven (de hendel staat naar links). Gebruik het achterwaarts boren "(de hendel staat naar rechts) om schroeven te verwijderen of een vastzittende boor los te maken.

WAARSCHUWING: Verander nooit de draairichting terwijl de boormachine draait, wacht tot deze is gestopt!

4. 2-TRAPS TANDWIELOVERBRENGING (Zie D)

De boor heeft een 2-traps tandwieloverbrenging om op lage (1) of hoge (2) snelheid te boren of te drijven. Er zit een schuifschakelaar bovenop de boor om een lage (LO, 1) of hoge (HI, 2) snelheid te kiezen. Wanneer de boor in de lage stand wordt gebruikt, neemt de snelheid af en heeft de boor een groter vermogen en koppel. Wanneer de boor in de hoge stand wordt gebruikt, neemt de snelheid toe en heeft de boor minder snelheid en een lager koppel.

1 ^e Versnelling

Lage snelheid: schroeven draaien en boren met een grote diameter.

2 ^e Versnelling

Hoge snelheid: boren met een kleine diameter.

WAARSCHUWING: Om te voorkomen dat de tandwielen beschadigd worden, dient u de boorhouder altijd volledig tot

stilstand te laten komen voordat u de draairichting of tandwieloverbrenging verandert.

5. AANPASSEN VAN DE BOORHOUDER (Zie E)

Om de boorhouder te openen, draait u de voorkant van de boorhouder. Steek het boorbitje in de boorhouder en draai de voorkant in tegengestelde richting. Controleer of het bitje in het midden van de boorhouder zit. Draai daarna krachtig de twee onderdelen van de boorhouder in tegengestelde richting. Nu zit het bitje stevig in de boorhouder.

6. AANPASSEN VAN HET KOPPEL (Zie F)

(Die Schraubkraft Ihres Schlagbohrers) U stelt het koppel in door de koppelstelring te draaien. Het koppel is groter wanneer u de koppelstelring op een hogere stand zet. Het koppel is lager wanneer u de koppelstelring op een lagere stand zet. De instelling is als volgt:

1 - 4 om kleine schroeven te schroeven
5 - 9	om schroeven in zacht materiaal te schroeven
10 - 14	om schroeven in hard en zacht materiaal te schroeven
15 - 19	om schroeven in hard hout te schroeven
20 - 23	om grotere schroeven te schroeven
	voor krachtig boren

7. AUTOMATISCHE ASSTOPVERGR'ENDELING (Zie G)

De automatische asstopvergrendeling geeft u de mogelijkheid het gereedschap als normale schroevendraaier te gebruiken. U kunt een extra draai geven om een schroef stevig vast te schroeven, of om een goed vastzittende schroef los te draaien of om door te werken indien de accu leeg is. Om handmatig schroeven te draaien is de schroefkop automatisch vergrendeld als het gereedschap is uitgeschakeld.

8. WERKLAMPJE

Met het kijklicht hebt u ook in een minder goed verlichte omgeving toch een goed zicht. Druk gewoon op de aan/uit-schakelaar om het licht in te schakelen. Het licht gaat uit als u de aan/uit-schakelaar loslaat.

9. WATERPAS (Zie H)

De niveauweergave is verzonken boven in het omhulsel van de boor. U kunt deze gebruiken om de boorbitjes horizontaal te houden terwijl u horizontaal aan het boren bent.

De waterpas bevindt zich in de behuizing van de motor aan de achterkant van de machine. U gebruikt hem om de boormachine recht te houden als u verticaal boort.

10. BOREN

Wanneer u in een zacht oppervlak boort, gebruik dan een priem om de gewenste boorlocatie te markeren. Hiermee voorkomt u dat het boorbitje wegglijdt wanneer u het begin van het gat maakt. Houd de boor stevig vast en plaats de top van het bitje op het punt waar het gat moet komen. Druk de aan/uitschakelaar in om de boor te starten. Beweeg het boorbitje in het werkobject door net genoeg druk uit te oefenen om het bitje te laten boren. Druk niet te hard en oefen ook geen zijwaartse druk uit om het gat groter te maken.

Hardmetalen bitjes dient u altijd te gebruiken voor beton en steen. Gebruik wanneer u in metaal boort alleen HSS boorbitjes die in goede staat verkeren. Gebruik altijd een magnetische bithouder wanneer u korte schroevendraaierbits gebruikt. Wanneer u schroeven draait, breng dan altijd wat vloeibare zeep of soortgelijks aan op de schroefdraad om het schroeven te vergemakkelijken.

11. LEGE AccUPAcKS

Om het milieu te beschermen, dient u zich op de juiste wijze van het accupack te ontdoen of het te laten recyclen. Dit accupack bevat Lithiumbatterij. Raadpleeg de gemeente of het vuilophaalbedrijf voor informatie over mogelijke recycle- of afvalcentra waar u het accupack kwijt kunt. Ontlaad uw accupack door het te gebruiken in de boor, haal daarna het accupack uit de boor en plak de contactpunten van het accupack af met stevig plakband om kortsluiting energie-ontlading te voorkomen. Probeer niet een van de onderdelen te openen of te verwijderen.

12. OVERBELASTINGSBEVEILIGING

Bij overbelasting wordt de motor gestopt. Zorg dat de overbelasting van de machine onmiddellijk wordt opgelost en laat de machine gedurende ca. 30 seconden draaien aan de hoogste snelheid zonder belasting om de motor af te koelen.

13. TEMPERATUURAFhANKELIJKE BEVEILIGING TEGEN OVERBELASTING

Bij gebruik volgens de voorschriften kan het elektrische gereedschap niet worden overbelast. Bij te sterke belasting of overschrijding van de toegestane accutemperatuur van 75°C schakelt de elektronica het elektrische gereedschap uit tot het zich weer in het optimale bedrijfstemperatuurbereik bevindt.

14. BESchERMING TEGEN TE STERK ONTLADEN

De lithiumionaccu is door middel van „Discharging Protection System“ beschermd tegen te sterk ontladen. Als de accu leeg is, wordt het elektrische gereedschap door een veiligheidsschakeling uitgeschakeld. Her inzetgereedschap beweegt niet meer.

PROBLEEMOPLOSSINGEN

1. wAAROM SchAKELT DE BOORMAchINE NIET IN ALS IK OP DE SchAKELAAR DUw?

De knop voor het kiezen van de draairichting, bovenop de schakelaar, is vergrendeld. Zet de knop in de gewenste stand, druk de trekker in en de boor begint te draaien.

2. wAAROM STOPT DE BOORMAchINE VOORDAT DE SchROEF hELEMAAL VASTZIT?

Controleer de koppelstand van de koppelstelring. De koppelstelring bevindt zich tussen de boorhouder en de behuizing van de boor. Stand 1 is het laagste koppel (voor schroeven draaien) en stand 23 is het hoogste koppel (voor schroeven draaien). Stand 24 is om te boren. Stel de koppelstelring in op een hogere stand om het beste resultaat te verkrijgen.

3. REDENEN VOOR VERSchILLENDE AccUDUUR

Problemen met de oplaadtijden, zoals hierboven, en als u het accupack lange tijd niet gebruikt hebt, verkorten de werkduur van het accupack. Dit kan worden gecorrigeerd door het accupack een paar keer op te laden en weer leeg te laten lopen doordat u de zaag heeft gebruikt. Laad het accupack niet op bij temperaturen onder de 0°C en boven de 45°C aangezien dit een slecht effect heeft op de prestaties.

ONDERHOUD

Dit elektrische gereedschap hoeft niet extra gesmeerd of onderhouden te worden. Dit gereedschap bevat geen onderdelen waaraan de gebruiker onderhoud kan of moet uitvoeren. Gebruik nooit water of chemische reinigingsmiddelen voor het schoonmaken van uw elektrische gereedschap. Veeg het schoon met een droge doek. Bewaar uw elektrische gereedschap altijd op een droge plek. Houd de ventilatiegleuven van de motor schoon. Houd alle bedieningselementen vrij van

stof. Er kunnen vonken zichtbaar zijn in de ventilatiegleuven. Dit is normaal en leidt niet tot beschadiging van uw gereedschap.

BESCHERMING VAN HET MILIEU

Afgedankte elektrische producten kunt u niet met het normale huisafval weggooien. Breng deze producten, indien mogelijk, naar een recyclecentrum bij u in de buurt. Vraag de verkoper of de gemeente naar informatie en advies over het recyclen van elektrische producten.

CONFORMITEITVERKLARING

Wij,

POSITEC Germany GmbH

Verklaren dat het product,

Beschrijving WORX Snoerloze boor/ schroevendraaier op lithiumionbatterij

WX163.2 WX163.3 (1-aanduiding van machinerie, kenmerkend voor Accuboormachine)

Functie Boren

Overeenkomt met de volgende richtlijnen,

Richtlijn machines 2006/42/EG

Richtlijn elektronische compatibiliteit

2004/108/EG

Directiva respeitante RoHS 2011/65/EU

Standaards in overeenstemming met,

EN 55014-1

EN 55014-2

EN 60745-1

EN 60745-2-1

EN 60745-2-2

De persoon die bevoegd is om het technische bestand te compileren,

Naam Russell Nicholson

Adres Positec Power Tools (Europe) Ltd, PO Box 152, Leeds, LS10 9DS, UK

keo.yue

C€

2012/12/11

Leo Yue

POSITEC Kwaliteitsmanager
