BRUKSANVISNING WX160.4 WORX

Udfør indstillingen som følger:

Beskrivelse WORX Trådløs bore og

skruemaskine med Lithium-Ion batteri

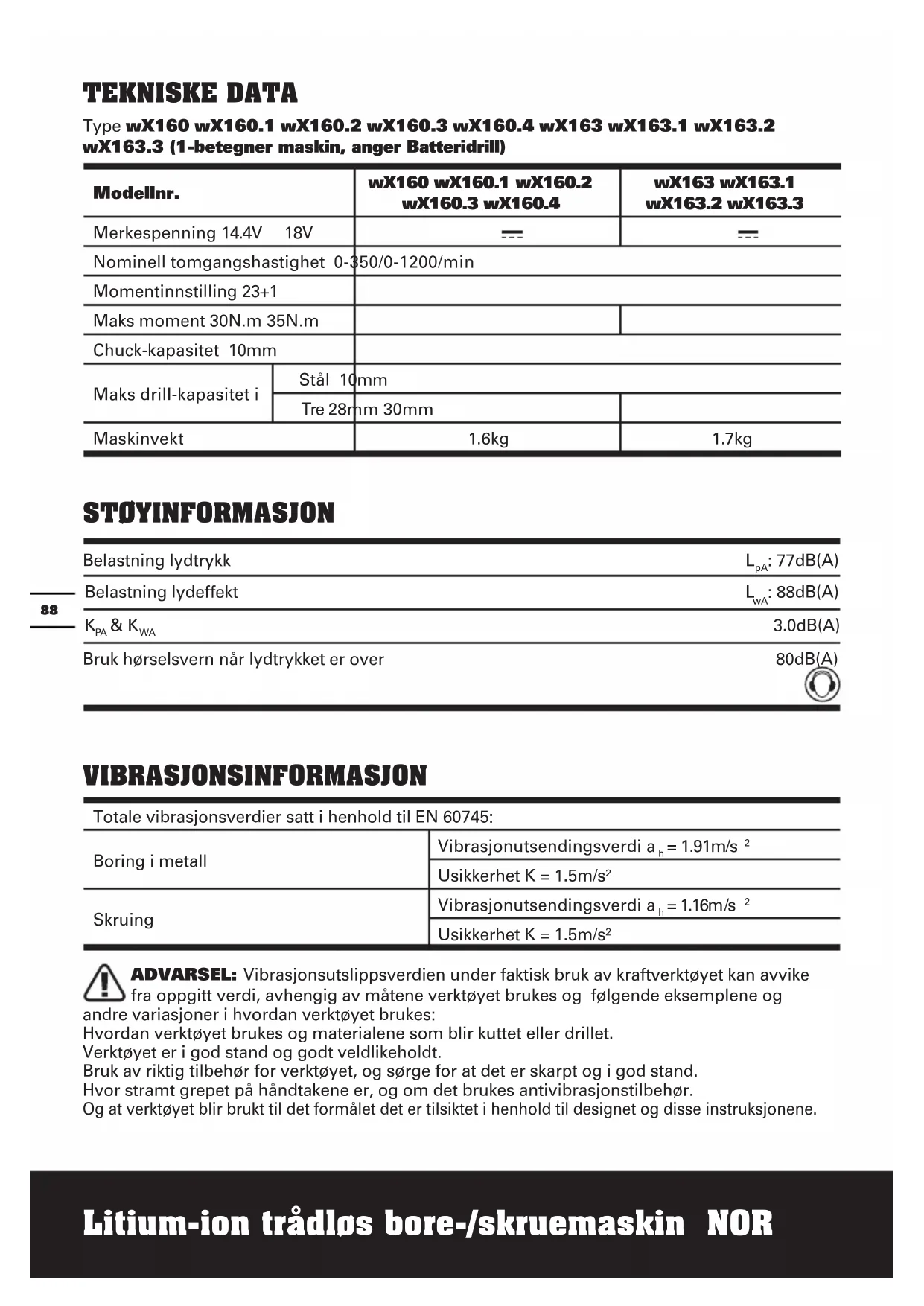

Totale vibrasjonsverdier satt i henhold til EN 60745:
Boring i metall	Vibrasjonutsendingsverdi a_h = 1.91m/s^2
	Usikkerhet K = 1.5m/s2
Skruing	Vibrasjonutsendingsverdi a_h = 1.16m/s^2
	Usikkerhet K = 1.5m/s2

ADVARSEL: Vibrasjonsutslippsverdien under faktisk bruk av kraftverktøyet kan avvike fra oppgitt verdi, avhengig av måtene verktøyet brukes og følgende eksemplene og andre variasjoner i hvordan verktøyet brukes:

Hvordan verktøyet brukes og materialene som blir kuttet eller drillet.

Bruk av riktig tilbehør for verktøyet, og sørge for at det er skarpt og i god stand.

Hvor stramt grepet på håndtakene er, og om det brukes antivibrasjonstilbehør.

Og at verktøyet blir brukt til det formålet det er tilsiktet i henhold til designet og disse instruksjonene.

Dette verktøyet kan forårsake hånd-arm vibrasjonssyndrom, hvis det ikke bruken er forvaltes på en god måte.

ADVARSEL: For å være nøyaktig, bør også et overslag over eksponeringsnivå under faktiske bruksforhold også tas med i betraktning i alle deler av driftssyklusen, slik som erktøyet er skrudd av og når det går på tomgang, men ikke faktisk gjør jobben. Dette kan være eksponeringsnivået betraktelig over hele arbeidsperioden.

For å hjelpe til å minimere risikoen for vibrasjonseksponering.

Bruk ALLTID skarpe meisler, driller og blad.

Vedlikehold verktøyet i henhold til disse instruksjonene og sørg for at det er godt smurt (der det er hensiktsmessig).

Hvis verktøyet skal brukes regelmessig, invester i antivibrasjonstilbehør.

Unngå å bruke verktøy i temperaturer på 10 °C eller lavere.

Planlegg arbeidstimeplanen din slik at du sprer bruk av høyvibrasjonsverktøy utover flere dager.

TILLEGGSUTSTYR

Modellnr. wX160 wX160.1 wX160.2 wX160.3 wX160.4
1.3Ah Li-Ion batteripakke	1 (WA3515)	2 (WA3515)	1 (WA3515)	2 (WA3515)	2 (WA3515)
Lader	1 (WA3730)	1 (WA3730)	1 (WA3839)	1 (WA3839)	1 (WA3730)
Dobbelendede biter	1	1	1	1	1
158Tilleggsutstyr	/	/	/	/	1

Modellnr.	wX163	wX163.1	wX163.2	wX163.3
1.3Ah Li-Ion batteripakke	1 (WA3512)	2 (WA3512)	1 (WA3512)	2 (WA3512)
Lader	1 (WA3731)	1 (WA3731)	1 (WA3839)	1 (WA3839)
Dobbelendede biter	1	1	1	1
158Tilleggsutstyr	/	/	/	/

Vi anbefaler at du kjøper alt ekstrautstyr fra butikken der du kjøpte dette verktøyet. Anvend godt kvalitetsekstrautstyr, merket med et velkjent varemerke. Velg kvalitet i henhold til det arbeidet du akter å gå i gang med. Henviser til tilbehørspakningen for videre detaljer. Butikkpersonalet kan også gi hjelp og råd.

EKSTRA SIKKERHETSREGLER FOR DIN BATTERIDREVNE DRILL

1. Fjern batteripakken fra drillen før du utfører justeringer.
2. Ikke la verktøyet bli utsatt for regn eller vann.
3. Ikke oppbevar batteripakken i temperaturer over 40°C.
4. Alltid lad batteripakken ved temperaturer mellom 0°C og 30°C. Ideell ladetemperatur er 18°C til 24°C.
5. Bruk kun laderen og batteripakken som følger med, ikke noe annet.
6. Unngå kortslutning av batteripakketilkoplingene (skruer & spiker).
7. Ikke sett fyr på eller brenn batteripakken, den kan eksplodere.
8. Ikke opplad en ødelagt batteripakke.
9. Skift ut ødelagte strømkabler på laderen.
10. Alltid koble fra laderens strømforsyning før elektrisk forbindelse til batteripakken sluttes eller brytes.
11. Batteripakken og laderen vil være varme i løpet av ladingen, dette er normalt
12. Når laderen ikke brukes, fjern batteripakken fra laderen.
13. Alltid fjern batteripakken fra laderen umiddelbart etter at opplading er ferdig.
14. Din drill og batteripakke vil være varme ved bruk, dette er normalt.
15. Ikke kast batteriene i peisen, eller i husholdningsavfallet. Returner utbrukte batterier til din lokale gjenvinningsstasjon eller avfallsplass.
16. Alltid sjekk vegger, gulv og tak for å unngå skjulte strømkabler og rør.
17. Bruk ekstrahåndtakene som leveres sammen med elektroverktøyet. Hvis du mister kontrollen, kan dette føre til skader.
18. Tilleggsutstyr og metalldeler kan bli veldig varme.
19. Hold elektroverktøyet på de isolerte gripeflatene, hvis du utfører arbeid der innsatsverktøyet kan treffe på skjulte strømledninger eller den egne strømledningen. Kontakt med en

spenningsførende ledning kan også sette elektroverktøyets metalldeler under spenning og føre til elektriske støt.

ADVARSEL: Hvis en liten mengde elektrolytt skulle lekke fra batteripakken under ekstreme temperaturer eller etter hardt bruk, vask av hud og hender øyeblikkelig med rent vann. Ved øyekontakt, skyll grundig med rent vann og oppsøk medisinsk behandling øyeblikkelig.

SIKKERHETSANVISNINGER FOR BATTERIPAKKE

1. Ikke demonter, åpne eller rive opp sekundære celler eller batteripakker.
2. Ikke utsett celler eller batteripakke for varme eller ild. Unngå oppbevaring i direkte sollys.
3. Ikke kortslutt en celle eller en batteripakke. Ikke oppbevar celler eller batteripakke løst i en boks eller skuff hvor de kan kortslutte hverandre eller bli kortsluttet av andre metallgjenstander.
4. Ikke fjern en celle eller et batteri fra dens originale batteripakkeinnpakning som kreves for bruk.
5. Ikke utsett celler eller batteripakke for mekanisk støt.
6. Hvis du opplever en cellelekkasje, ikke la væsken komme i kontakt med huden eller øynene. Dersom kontakt har blitt gjort, vasker du det tilgrisede området med rikelige mengder vann og oppsøk medisinsk hjelp.
7. Ikke bruk en annen lader enn den som er spesielt levert for bruk med utstyret.
8. Følg med på pluss (+) og minus (-) tegnene på cellen, batteriet og utstyret og sørg for riktig bruk.
9. Ikke bruk en celle eller batteripakke som ikke er tiltenkt bruk med utstyret.
10. Ikke bland celler fra forskjellige fabrikanter, av ulike kapasitet, størrelse eller type.
11. Celler og batteripakker skal alltid oppbevares utilgjengelig for barn.
12. Oppsøk straks råd fra lege dersom en celle

eller batteripakke har blitt svelget.

1. Alltid kjøp riktig celle eller batteri for utstyret.
2. Hold celler og batteripakke ren og tørr.
3. Tørk over terminalene på cellen eller batteripakken med en ren og tørr klut dersom de blir skitne.
4. Sekundære celler og batteripakke må lades før bruk. Alltid bruk riktig lader og henvis til fabrikantens anvisninger eller bruksanvisning for korrekte anvisninger for ladning.
5. Ikke la en batteripakke ligge lenge for ladning när den ikke er i bruk.
6. Etter lengre perioder med oppbevaring, kan det være nødvendig å lade opp og lade ut cellene eller batteripakken flere ganger for å oppnå maksimal ytelse.
7. Sekundære celler og batteripakke gir best ytelse når de betjenes ved normal romtemperatur (20 °C ± 5 °C).
8. Ta være på de originale produktheftene for fremtidig referanse.
9. Bruk bare cellen eller batteripakken for det som de ble tiltenkt for.
10. Når mulig, fjern batteripakken fra utstyret när den ikke er i bruk.
11. Kast den på forsvarlig vis.

SYMBOLER

For å redusere risikoen for personskade, må brukeren lese instruksjonsveiledningen

Advarsel

Bruk hørselsvern

Bruk vernebriller

Bruk støvmaske

Bruk kun innsiden

Ikke utsett for regn eller vann

Ikke brenn

Ikke kast atterier, returner utbrukte batterier til din lokale avfallsstasjon eller gjenvinningsplass

BRUKSVEILEDNING

MERK: Les nøye gjennom instruksjonsboka før du bruker

verktøyet.

FORMÅLSMESSIG BRUK

Elektroverktøyet er beregnet til innskruing og løsning av skruer pluss til boring i tre, metall, og kunststoff.

Batteriladeren som leveres er tilpasset Li-lon batteriet i maskinen. Ikke bruk noen annen lader.

Li-lon batteriet er beskyttet mot dyp utladning. när batteriet er tomt, slås maskinen av ved hjelp av en beskyttelseskrets: verktøyholderen slutter å rotere.

I varme miljøer eller etter tung bruk kan batteripakken bli for varm til å kunne lades. Gi batteriet tid til å kjøle seg ned.

Dersom batteriet lades for første gang eller etter lang tids lagring, men etter flere gjentatte sykluser av bruk og lading vil batteriet lades 100%.

B) FJERNING ELLER INSTALLERING AV BATTERIPAKKE (Se A)

Trykk låsen på batteripakken og fjern batteripakken fra drillen. Før batteripakken inn i batteriåpningen på drillen etter opplading. Det er tilstrekkelig å skyve forsiktig og trykke lett.

BRUKSVEILEDNING

1. SIKKERHETS AV/PÅ BRYTER (Se B)

Trykk for å starte og slipp for å stoppe drillen. Av/på-bryteren er utstyrt med en bremsefunksjon som stopper chucken øyeblikkelig når du slipper bryteren raskt. Det finnes også en variabel hastighetsbryter som gir høyere hastighet og dreiekraft når trykket på håndtaket økes. Hastigheten bestemmes av trykket på triggerknappen.

ADVARSEL: Bruk av drillen i lange perioder med lave hastigheter vil le ekstra innvendig varme.

2. BRYTERLÅS

Retningsvelgeren kan låses for å hindre utilsiktet starting av maskinen. For å låse, vri retningsvelgeren til senterposisjon.

3. REVERSERBAR (Se C1,C2)

For boring og skruing skal du bruke foroverrotasjon merket med " ◀◀◀" (håndtaket er flyttet til venstre). Bruk bare reversrotasjon market " ▶▶(håndtaket er flyttet mot høyre) for å ta ut skruer eller frigid en fastsatt bor.

ADVARSEL: Prøv aldri å forandre rotasjonsretning mens chucken er. Vent til chucken har stoppet tendig!

4. TO-HASTIGHETERS GIR (Se D)

Drillen har et gir med to-hastigheter laget for drilling eller skruing på hastighetene LO (merket 1) eller HI (merket 2). En skyveknapper plassert på toppen av drillen for valg av hastighet LO eller HI. Når drillen brukes i hastighetsområde LO, vil farten være lavere, og drillen vil ha større kraft og moment. Når drillen brukes i hastighetsområde HI, vil farten være høyere, og drillen vil ha mindre kraft og moment.

Trinn I

Lavhastighets-område: for bruk som skrutrekker eller arbeid med stor bordiameter Trinn II

Høyhastighets-område: for arbeid med mindre bordiameter

ADVARSEL: For å forhindre at giret blir ødelagt, sørg for at chucken per helt opp før rotasjonsretning girhastighet endres.

5. CHUCKJUSTERING (Se E)

For å åpne chuck-kjevene, roter fremre del av chucken mot klokken (når du ser på drillen forfra). Sett inn boret mellom chuck-kjevene ved å holde boret i senter av chuck-kjevene. Til slutt, roter fremre del av chucken med klokken for å feste boret.

6. MOMENTJUSTERING (Se F)

(Kraften ved skrutrekking)

Momentet justeres ved å rotere

momentjusteringsringen. Momentet er større når momentjusteringsringen settes i en høyere stilling. Momentet er mindre når momentjusteringsringen settes i en lavere stilling.

Gjør innstillingen som følgende:

1 - 4 for trekking av små skruer
5 - 9	for trekking av skruer i bløtt materiale
10 - 14	for trekking av skruer i glatte og harde materialer
15 - 19 for trekking av skruer i hardved
20 - 23 for trekking av større skruer
	for tung drilling

7. AUTOMATISK SPINDELLÅS (Se G)

Den automatiske spindellåsen lar deg bruke drillen som en vanlig skrutrekker. Du kan skru ekstra for å feste en skrue godt, løsne en veldig hard skrue eller fortsette å arbeide når batteriet er utladet. For manuell skrutrekking vil chucken være lås når verktøyet er skrudd av.

8. SIKTELYS

Siktelyset lar deg se godt ved dårlige lysforhold. For å slå på lyset, trykk på på/av knappen. Når du slipper på/av knappen, vil lyset slås av.

9. VATERDRILLING (Se H)

Vaterindikatoren er lokalisert i motorhuset på toppen av drillen. Den kan benyttes som hjelp ved vannrett drilling.

Vaterindikatoren er felt inn i motorhuset bak bor-driveren, Den kan benyttes som hjelp ved veritkale boreoperasjoner.

10. DRILLING

Ved drilling på en hard glatt flate, dor et sentreringsmerke i ønsket hullposisjon. Dette vil hindre boret i å skli bort fra hullsenteret när drillingen starter. Hold verktøyet fast og plasser tuppen av boret der senter av hullet skal være. Trykk på triggerknappen for å starte verktøyet. Trykk boret mot arbeidsflaten med nok trykk til at boret kutter. Ikke bruk sidetrykk eller kraft for å få boret til å utvide hullet.

Bruk kun bor av tungsten-karbid for drilling i betong og murstein. Bruk kun HSS-bor som er i god stand for drilling i metall. Benytt alltid en magnetisk bitholder ved bruk av korte skrutrekkerbits. Ved skrutrekking, påfør en liten væskemengde i skruegjengene for å lette innsetting.

11. KASTING AV BRUKTE BATTERIPAKKER

For å beskytte miljøet, vennligst resirkuler eller kast batteripakken på riktig måte. Batteripakken inneholder

Lithium-batteri. Kontakt lokale myndigheter for informasjon om tilgjengelige gjenvinnings- og/eller avfallsplasser. Utlad batteripakken fullstendig ved å bruke drillen. Fjern deretter batteripakken fra drillen og fest kraftig tape rundt batteripakkekontaktene for å forhindre kortslutning og utilsiktet energiutladning. Ikke prøv å åpne eller fjerne noen av komponentene fra batteripakken.

12. OVERBELASTNINGSBESKYTTELSE

Ved overbelastning vil motoren stoppe. Avlast straks maskinen for overbelastningen, og la den få kjøle seg ned i omtrent 30 sekunder ved høyeste hastighet uten belastning.

13. TEMPERATURAVHENGIG OVERLASTBESKYTTELSE

Ved formålsmessig bruk kan elektroverktøyet ikke overbelastes. Ved for sterk belastning eller overskridelse av godkjent batteri-temperatur p 75°C kopler elektronikken ut elektroverktøyet, til det igjen er i optimal driftstemperaturområde.

14. BESKYTTELSE MOT TOTAL UTLADING

Li-lon-batteriet er beskyttet av «Discharging Protection System » mot total utlading. Når batteriet er utladet, kobles elektroverktøyet ut med en beskyttelseskobling: Innsatsverktøyet beveger seg ikke lenger.

FEILSÖKING

1. hVORFOR VIRKER IKKE DRILLEN Når JEG TRyKKER På TRIGGERKNAPPEN?

Sjekk retningsvelgerbryteren som er plassert på toppen av triggerknappen. Den kan være satt i senterposisjon (låst). Beveg bryteren til en av sidene og prøv så å bruke drillen ved å presse triggerknappen igjen.

2. hVORFOR STOPPER DRILLEN F∅R SKRUEN ER FULLSTENDIG SKRUDD INN?

Sjekk moment-posisjonen på momentjusteringsringen som er plassert mellom chucken og drillkroppen. Posisjon 1 har det laveste momentet, posisjon 23 har den høyeste momentinnstillingen for skrutrekkerkraft. Posisjon 24 er for drilling. Sett momentjusteringsringen til en høyere posisjon for å oppnå best mulig resultat.

3. åRSAKER TIL ULIKE VIRKETIDER FOR BATTERIPAKKEN

Ladeproblemer, som beskrevet ovenfor, samt å ikke ha brukt batteripakken på lang tid, vil redusere batteripakkens virketid. Dette kan bli rettet på etter flere omganger med lading og utlading, ved vekselvis lading og bruk av vekselsagen. Tungt arbeid som f.eks. saging i hardt treverk, vil bruke opp energien i batteripakken raskere enn ved lett arbeid. Ikke lad opp batteripakken under 0 °C og over 45°C, fordi dette vil påvirke ytelsen.

VEDLIKEHOLD

Det elektriske verktøyet trenger ikke ytterligere smøring eller vedlikehold. Det er ingen brukernyttige deler i det elektriske verktøyet. Bruk aldri vann eller kjemiske rensemidler for å rense verktøyet. Tørk av med en tørr klut. Du må alltid lagre verktøyet på en tørr plass. Hold alltid motorens ventilasjonskanaler rene. Hold alle betjeningskontrollene fri for støv. Hvis du ser gnister i ventilasjonskanalene, er dette normalt og vil ikke skade verktøyet.

MILJÖVERNTILTAK

Avfall etter elektriske produkter må ikke legges sammen med husholdningsavfall. Vennligst

resirkuler avfallet der dette finnes. Undersøk hos de lokale myndighetene eller en detaljist for resirkuleringsråd.

SAMSVARSERKLÆRING

Vi,

POSITEC Germany GmbH

Erklærer at produktet,

Beskrivelse WORX Litium-Ion trådløs bore-/skruemaskin

Standardene samsvarer med

EN 55014-1

EN 55014-2

EN 60745-1

EN 60745-2-1

EN 60745-2-2

Personen som er autorisert til å utarbeide den tekniske filen,

Navn Russell Nicholson

Adresse Positec Power Tools (Europe)
