MANUAL DE UTILIZADOR WX156.2 WORX
ISTRUZIONI FUNZIONAMENTO
ISTRUZIONI FUNZIONAMENTO
1. INTERRUPTORE ACCENSION/ SPEGNIMENTO (Vedi B)
INSTRUCCIONES DE FUNCIONAMIENTO
INSTRUCCIONES DE FUNCIONAMIENTO
- INTERRUPTOR (Véase La. B)

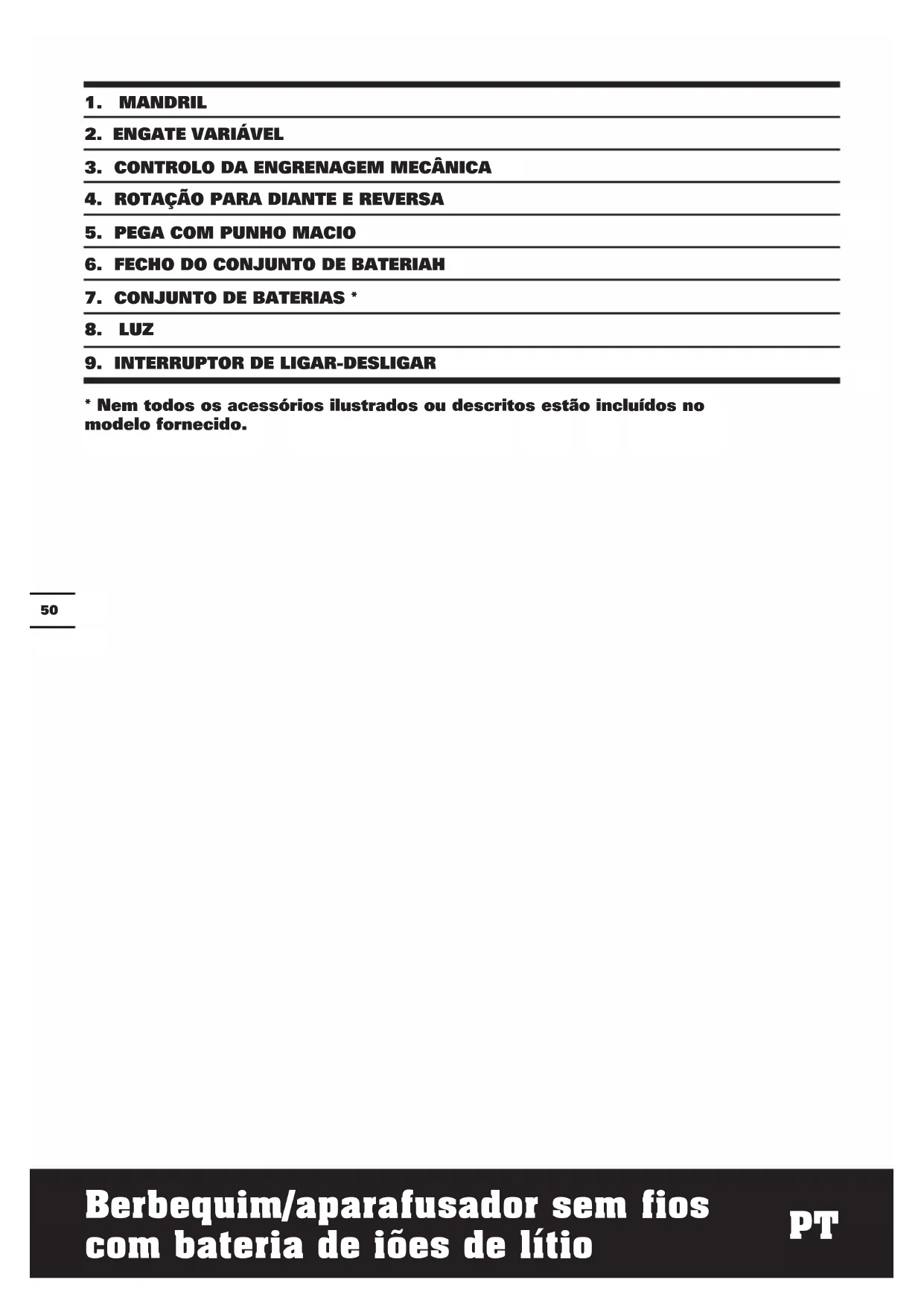

| wX156 wX156.1 wX156.2 | wX166 wX166.1 | ||
| Tensão nominal Max.* 16V | = = Max. ** 20V = = | ||
| Velocidade nominal semarga 0-400/0-1500/min | |||
| Número das posições de engate 15+1 | |||
| Binário de torço máximo 35N.m 40N.m | |||
| Capacidade do mandril 10mm | |||
| Capacidade max. de perfuração | Aço 10mm | ||
| Madeira 28m | m 30mm | ||
| Peso da ferramenta 1.24kg 1.26kg | |||
Tensão medida sem cargo. A tensão inicial da bateria atinge o maior de 16volts. A tensão nominal é de 14.4volts.
*Tensão medida sem cargo. A tensão inicial da bateria atinge o maior de 20volts. A tensão nominal é de 18volts.
INFORMAÇÃO DE RUIDO
| Pressão sonora ponderada | LpA: 75dB(A) |
| Potência sonora ponderada | LwA: 86dB(A) |
| KpA&KwA | 3.0dB(A) |
| Use proteção de ouvidos quando a pressão for superior a | 80dB(A) |
INFORMAÇÃO DE VIBRAÇÃO
Os valore totais de vibração (soma de vectores triaxíferos) são determinados de acordo com a normativa EN 60745:
| Perfumar metal | Valor da emissão da vibração \( {\mathrm{a}}_{\mathrm{h},\mathrm{D}} < {2.5}\mathrm{\;m}/{\mathrm{s}}^{2} \) |
| Instabilitadé \( \mathrm{K} = {1.5}\mathrm{\;m}/{\mathrm{s}}^{2} \) | |
| Apertar parafusos sem impacto | Valor da emissão da vibração \( {\mathrm{a}}_{\mathrm{h}} < {2.5}\mathrm{\;m}/{\mathrm{s}}^{2} \) |
| Instabilitadé \( \mathrm{K} = {1.5}\mathrm{\;m}/{\mathrm{s}}^{2} \) |
AVISO: Os values de emissão de vibração durante a utilização da ferramenta podem divergar dos values declarados, dependendo da forma como a ferramenta é realizada, conforme os exemplos seguides e outros modos de utilização:
O modo como a ferramenta é realizada, os materiais aURTAR ou perfurar.
A ferramenta estar em boas condições e bem conservada.
A utilização do acessório correcto para a ferramenta e a garantia de que está afiado e em boas condições.
A firmeza com que se segura nas pegas e se quaisquer acessórios vibratórios são realizados.
Se a ferramenta é realizada para o objectivo para a qual foi concebida e segudo as instruções.
Esta ferramenta pode causar sindrome de vibração muito-braco, se não for inadequamente realizada.
AVISO: Para ser preciso, uma estimativa do nível de exposicao nas condições actuais deutilização deve ter em conta todas as partes do ciclo de operação, como os tempos em
que a ferramenta está desligada e quando está em functiimento, mas inactiva, ou seja, não realizando o seu trabalho. Isto poderá reduzir significativamente o;nível de exposicao durante o periodo total de trabalho.
Como minimizar o seu risco de exposicao a vibracao.
Utilize SEMPRE formoes, brocas e laminas afiadas.
Mantenha esta ferramenta de acordo com as instruções e bem lubrificada ( quando aplicável)
Se a ferramenta for realizada regularmente, invista em acessos anti-vibracao.
Evite utilizes ferramentas a temperatas ambiente de 10^ ou inferior.
Planeie o seu horario de trabalho de forma a distribuir a utilização de ferramentas de alta vibração ao longo de various dias.
ACESSORIOS
| Modelo N° WX156 WX166 WX156.1 WX166.1 WX156.2 | ||||
| Conjunto de Baterias de Li-Ion 1 | 1 2 2 | |||
| 30min Carregador 1 1 1 1 | ||||
| Cabeças com extremidade dupla | 1 1 1 / | |||
| 158 Acessórios // | 1 | |||
Recomendamos-lhe que compre todos os acessórios no fornecedor onde tenha adquirido a ferramenta. Utilize acessórios de boa qualida e de marca conheceda. Escolha os acessórios de acordo com o trabalho que tenciona executar. Para mais pormenores, consulte a embalagem destes. Os commerciais también podeaabdar e aconsehar.
REGRAS DE SEGURANÇA ADICIONAIS PARA O SEU BERBEQUIM SEM FIOS
- Utilizar os punhos adiconais fornecidos com a ferramenta electrica. A perda de controlo pode provocar lesoes.
- Ao executar trabalhos durante os quais poder ser atingidos cabos electricos ou o proprietary cabo de rede so devera segurar a ferramenta electrica pelas superficies de punho isoladas. O contacto com um cabo sob tensao también pode colocar sob tensao as peças metalicas do aparelho e levar a umCHOque electrico.
INSTRUÇÉS DE SEGURANÇA PARA A BATERIA
a) Não desmonte nem abra as pilhas ou a bateria.
b) Não provoque curto-circuito na bateria. Não guarde indiscriminadamente as baterias numa caixa ou numa gaveta onde possam entrada em contacto entre si ou com objectos metalicos,provocando curto-circuitos.
c) Não exponha a bateria ao calor ou ao fogo. Evite o seu armazenamento em locais expostos à luz solar directa.
d) Não submeta a bateria aCHOques ou pancadas.
e) No caso de fuga de liquidos, não permita que os liquidos entrem em contacto com a pele ou com os olhos. Em caso de contacto, lave a area afectada com bastante agua e procure aconselhoamento medico.
f) Em caso de ingestão de uma pilha ou bateria, procure imeditamente ajuda médica.
g) Mantenha a bateria limpa e seca.
h) Se os terminais da bateria estiverem sujos, limpe-os com um pano limpo e seco.
i) A bateria precise de ser carregada antes de ser realizada. Consulte sempre as
instrções e utilize a forma correcta de corregamento.
j) Não deixe a bateria a carregar quando não estiver a ser realizada.
k) Após periodos prolongados de armazenamento, poderá ser necessárioregarar e descRARrag a bateria varias vezes para obter o desempenho máximo.
I) A bateria oferece o melhor desempenho quando éutilizada à temperatura ambientenormal (20^± 5^)
m) Quando eliminar baterias, mantenhasbaterias de differedes sistemaselectromecanicos separadas entre si.
n) A recarga da bateria apenas deve ser efectuada com o carregarador especialico pela POSITEC. Um carregarador que sera adequado para um tipo de bateria pode Criar um risco de incendio quando utilizescdo othero tipo de bateria.
o) quando a bateria não estiver a ser realizada, mantenha-a afastada de outros objectos de metal, como os clips, moedas, chaves, pregos, parafudos ou outros pequenos objectos que podem promover uma ligação de um terminal ao除外. Se ocorrre a ligação dosinous terminais, pode provocar queimaduras ou incêndio.
p) Em condições de abuso de'utilisation, pode libertar-se liquido da bateria: evite o contacto. Se ocorro o contacto acidental, lave com água. Se o liquido entra em contacto com os olhos, procure ajuda médica adicional. O liquido libertado da bateria pode provocar irritação ou queimaduras.
q) Limpe os contactos da bateria e os do equipamento antes de instalar a bateria.
r) Quando a bateria estiver desgastada, retire-a prontamente.
s) Não utilize qualquer及其他arregadoremdo especificamente fornecido parautilização com o equipamento.
t) Não utilize qualquer bateria não concebida para ser realizada com o equipamento.
u) Mantenha a bateria fora do alcance de crianças.
v) Após periodos prolongados de armazenamento, poderá ser necessário carregar e descarregar a bateria varías
vezes para obter o desempenso maximo.
w) Guarde a documentação original do produits para referencia futura.
x) Retire a bateria do equipamento quando o mesmo não estiver a ser realizado.
y) Elimine o equipamento de forma correcta.
SIMBOLOS
Para reduzir o risco de ferimentos, outilizardeve Ier o manual de instruções
Atença
Usar proteção para os ouvidos
Usar proteção para os olhos
Usar mascara contra o po
Apenas para utilizeso no interior
Não expor à chuva ou água.
Nāo queimar
Não eliminar as baterias. As baterias usadas devem ser entregaes num ponto de reciclagem
Li-lon
INSTRUÇÉS DE FUNCIONAMIENTO
NOTA: Antes de usar a ferramenta, leia o livre de instruçõeseguardadosamente.
A ferramenta eletrica destinase a aperturee desapertar parafusos, assim como para furar emmadeira, metal e plastico.
ANTES DE UTILIZAR A FERRAMENTA A) CARREGAMENTO DA BATERIA
O carregaror fornecido tem por finalidade carregar a bateria de ioes de litio incluida na ferramenta. utilize qualquer除外 carregarador.
A bateria de iões de litio está protegida contra um descarregamento total. quando a bateria fica sem cargo, a ferramenta desligase às existência de um circuito de proteção. Desta forma, a aparafusadora deixa de efectuar movimentos de rotação. Em ambientes quentes ou antes uma utilizesação intensa, a bateria pode fazer demasiado quando o que não permit e seu carregamento. Deixe a bateria arrefecer antes de a_carregar.
Quando a bateria é carregada pela primaira vez eAFPs um armazenamento prolongado,apos varios corregamenti e descarregamentos a bateria podera ser carregada a 100%
B) PARA REMOVER A BATERIA (Ver A1)
Prima, em primeiro lugar, o feço de fixação da bateria (6) e(before remova-a do berbequivim, fazendo-a deslizar.
C) PARA INSTALLAR A BATERIA (Ver A2)
Apos o corregamento, faça deslizar a bateria para o interior do respectivo compartmento existente no berbequim. Um ligeiro empurra e pressao são suficientes.
INSTRUÇÉS DE FUNCIONAMIENTO
1. BOTÃO DE ALIMENTACION (Ver B)
Interruptor de ligar/desligar com funcao de bloqueio. Pressione para inicia e solte para parar o berbequim. O interruptor de ligar/
desligar está equipado com uma funcão de travagem, que para imeditamente oberbequiv quando solta o interruptor com rapidez.
Este botão funciona也是非常 como comutador de velocidade permitindo-lhe fazer a velocidade de functiimento da ferramenta e o binário de torço ao exercer uma maior pressão sobre o botão. A velocidade de functiimento depende da pressão exerceda sobre este botão.
ATENÇA: Não utilize esta ferramenta a baixa velocidade por
longos periodos de tempo uma vez que tal pode provocar o sobreaquecido interno da mesma.
2. INTERRUPTOR DE BLOQUEIO
O interruptor de gatilho pode ser bloqueado na posicao OFF, o que ajuda a reduzir a possibidade de arranque acidente, quando o berbequim nao estiver a ser realizado. Para bloquear o interruptor de gatilho, coloque o selector de rotacao na posicao central.
3. REVERSÉVEL (Ver C1, C2)
Para perfurar e dirigir parafusos, use a rotação para diante marca por uma seta "A" (a alavanca é movida à esquerda). Use rotação inversa marca por uma seta "D" (a alavanca é movida à direita) para remove parafusos ou brocas presas.
ATENÇA: Nunca inverta o sentido de rotação quando o mandril estiver em movimento. Aguarde até que tenha parado!
4. TREM DE ENGRENAGENS DE DUAS VELOCIDADES (Ver D)
O berbequivim tem um selector de engrenagens mecânicas para das velocidades de rotação, concebido para permitir baixa velocidade ("LO" marca com 1) ou alta velocidade ("HI" marca com 2). Na parte superior do berbequivim, existe um interruptor deslizante para seleção de baixa "LO" ou alta "HI" velocidade. quando utilizes o berbequivim na gama de velocidade baixa "LO", a velocidade baixa e o berbequivim passa a ter mais potência e binário.
Quando utiliser o berbequivim na gama de velocidade alta "HI", a velocidade aumento e o berbequivim passa a ter menos potência e
binário.
1a Marcha
Baixa velocidade: para aparafusar ou travailhar com grandes diametros de perfuração
2^a Marcha
Alta velocidade: para travailhar comPEGUNDO DIAMETROS DE PERFURAÇÃO
ATENÇA: Para fazer danos na engrenagem mecânia, deixe sempre o mandril parar completeness antes de inverter o sentido de rotação ou actionar o selector engrenagem de das velocidades.
5. AJUSTAMENTO DO MANDRIL (Ver E)
Para Abrir o mordente do mandril rode a secção frontal do mandril. Introduza a broca de perfuração entre os mordentes do mandril e rode a secção frontal no sentido contrário. Assecure-se de que a broca de perfuração está no centro dos mordents. Por最後, rode firmamente a secção frontal do mandril no sentido inversions. O mandril do berbequim está ahora fixado.
6. AJUSTAMENTO DO BINÁRIO (Ver F)
(Forca de aplicacao do seu aparafusador) O binario é ajustado rodando o aro de ajuste do binario. O binario é maior quando o anel de ajuste de binario está rodado para uma posicao de ajuste mais alto. O binario é menor quando o anel de ajustamento de binario está rodado para um posicao de ajuste mais baixo.
As definições para os不同类型tips de trabalho são as seguides:
| 1 - 4 Para | a aplicação de parafusos IPOs pequenos |
| 5 - 9 Para | a aplicação de parafusos em material mácio |
| 10 - 15 Para | Para aplicação de parafusos em material mácio e duro |
| 2 | Para definição de perfuração pesada |
7. BLOQUEIO AUTOMÁTICO DO EIXO (Ver G)
Obloqueio automatico do eixo permite-Ihe utilizesuma chave de parafusos normal O bloqueio automatico do eixo permite-Ihe
utilizar uma chave de parafusos normal, permitindo-lhe dar uma volta adicional para apertarfirmamente um parafuso,aliviar um parafuso muito apertado ou continuar a travaHar até a energia das baterias se esgotar. Parautilização como chave de parafusos manual,a cabela de aparafusamentotica automaticamente bloqueada quando a ferramenta é desligada.
8. LUZ
Para Activate a luz de trabalho basta premir o botão de alimentação. Ao libertar o botão de alimentação, a luz desliga-se.
Illuminação por LEDs para uma maior visibilitadecomáreasescurasoufechadas.O LEDservevantemdeindicatordacapacidade da bateria. Este fica intermitente quando abateria fica fraca.
9. PERFURAÇÃO
Quando executar uma perfuração numasuperficie rígida e lisa,utilize uma primarya furaçao central para marcar a localizaçãodo orificio que pretende. Isto evita que abroca saia fora do centro, quando o orificio é iniciado.Secure firmamente a ferramenta e coloque a ponta da broca no punto aperfurar.Pressione o interruptor de gatilho para actionar a ferramenta,e aplique apenas a pressão sufficiente para manter o corte dabroca.Nao force nem aplique forca lateral para alargar um orificio.
As brocas de carboneto de tungsténio devem ser sempre realizadas para betão e alvenaria. quando perfurar metal, utilize so brocas de aço de alta velocidade (HSS) em boas condições. Utilize sempre um suporte de brocas magnético (não incluso), quando usar "bits" aparafusamento. quando aparafusar, aplique uma pequena quantidade de sabão liquido ou similar nas roscas dos parafusos, para fazer a inscrção.
10. ELIMINACION DE UMA BATERIA USADA
Para preservar os recursos naturais, recicle ou elimine a bateria inadequamente. A bateria contém litio. Consulte e peça informacoes à sua autoridade local para tratamento de lixos sobre as opções de reciclagem e/ou eliminacao disponiveis.
Consuma a entrega da bateria fazendo funciona o berbequim e, a seguir, remove a bateria do respective alojamento e tape as respectivas lagoes com uma fita adesiva resistente, para fazer qualquer curto-circuito e descarga electrica. Não tenteAbrir ou remove nenhum dos componentes.
11. PROTEÇÃO CONTRA SOBRECARGA
Quando sobrecarregado, o motor para. Alivie imeditamente a entrega na区内 e deixe arrerefecer durante aprox. 30segundos a maior velocidade sem entrega.
12. PROTEÇÃO CONTRA SOBRECARGA EM DEPENDÊNCIA DA TEMPERATUREA
Quando realizada dentro do ambito para o qual foi Concebida, a ferramenta eletrica não pode ser sobrecarregada. Se aarga for excessiva ou se a temperatura da bateria ultrapassar os admissiveis 75^ , o comutador electrico desliga a ferramenta eletrica até esta voltar à faixa de temperatura de funciona optimizada.
13. PROTEÇÃO CONTRA DESCARGA TOTAL
A bateria de iões de litio está protegida por "Discharging Protection System" (Sistema de Proteção de Descarga). quando a bateria fica sem cargo, a ferramenta eletrica é desligada atraves de um circuito de proteção: a ferramenta de trabalho não volta aFUNCTIONAR.
SOLUTION DE PROBLEMAS
1. POR QUE O NÃO RODA O BERBEQUIM QUANDO PRESSIONA O INTERRUPTOR?
O selector de inversao de movimento, na parte superior do interruptor de gatilho está posicao na funcao de bloqueio. Desbloqueie o selector colocando-o na posicao de rotaaopretendida.Pressione o interruptor de gatilho e o berbequim comear a rodar.
2. O BERBEQUIM PÁRA ANTES DE O PARAFUSO ESTAR TOTALMENTE APERTADO. PORQUE?
Verifique a posicao do binario do anel de ajuste de binario que está localizo entre o mandril e o corpo do berbequim. A Posicao 1
é para o binário mais boa e a Posicao 15 é para o binário mais alto A Posicao é para operacao de perfuração. Regule o anel de ajuste de binário para uma posicao mais alta para encontrar melhor resultado.
3. RAZões PARA TEMPOS DE SERVICO DIFERENTES DO CONJUNTO DE BATERIAS
Pelos tempos de recarga acima referidos, e se o Conjunto de baterias não tiver sido utilizado durante um periodo prolongado, o tempo de funciona do Conjunto de baterias sera reduzido. Isto pode ser corrigido por varías operações de energia e descarga, aoregarre工作的ar com o berbequim. Condições de service mais pesadas tais como a aplicação de parafusos de grandes dimensoes em madeira rigida, consumirao mais depressa a energia do Conjunto de baterias do que condições de service mais leves. Não recarregue o Conjunto de baterias com temperatas inferiores a 0^ e superiores e 45^ porque isso afectar o seu rendimento.
MANUTENÇA O
A sua ferramenta não quer qualquer lubrificacao ou manutencao adicular. Na sua ferramenta electrica, não existem componentes susceptiveis de serem substituidos pelo uso. Nunca utilize aigua ou produits quimicos para limpar a sua ferramenta. Limpe-a com um pano macio e seco. Guarde sempre a sua ferramenta num local seco. Mantenha as ranhuras de ventilacao do motor devidamente limpas. Se observar a corrercencia de faiscas nas ranhuras de ventilacao, isso é normal e não danificara a sua ferramenta.
PROTECÇA OMBIENTAL
Os equipamentos electricos não devem ser desposados com o lixo dométrico. Se existrem instalações
adequadas devre reciclalos.Consulte a sua autoridade local para tratamento de lixos ou fornecedor para obter aconsehamento sobre reciclagem.
DECLARação DE CONFORMÍDADE
Nós,
POSITEC Germany GmbH
Descrição WORX Berbequim/aparafusador sem fios com bateria de iões de lítio
WX166.1 (1- designação de aparecido mecanico, representativo de Berbequim sem fio)
Função Perfurar
cumpre as següntes Directivas,
Directiva respeitant a Maquinas
2006/42/EC
Directa respeitant a Compatabidade
Electromagnétique
Diretivo RoHS
2004/108/EC
2011/65/EU
Normas em conformidade com
EN 55014-1
EN 55014-2
EN 60745-1
EN 60745-2-1
EN 60745-2-2
Nome Russell Nicholson
Endereço Positec Power Tools (Europe)
