ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ EM2654LH MAKITA

Μοντέλο		EM2653LH,EM2654LH	EM2653LHC,EM2654LHC	EM2653LHN
Διαστάσεις μήκος x πλάτος x ύψος (χωρίς το κοπτικό εργαλείο)	mm1	1.765 x 368 x 293 1.765 x 305	x 310 1.765 x 223 x 325
Βάρος (χωρίς τον πλαστικό προφυλακτήρα και το κοπτικό εργαλείο)	kg5	2 5,2 5,3
Τύπος κινητήρα Αερόψυκτος, 4-χρονος, ενός κυλίν δρου
Όγκος (ρεζερβουάρ καυσίμου) L0,6
Όγκος (ρεζερβουάρ λαδιού) L0,08
Εκτόπισμα κινητήρα cm	3	25,4
Μέγιστη απόδοση κινητήρα kw0,77/7.000 min		-1
Ταχύτητα κινητήρα στη συνιστώμενη μέγιστη ταχύτητα του άξονα	min-1	10.000
Μέγιστη ταχύτητα του άξονα (αντίστοιχη) min	-1	7.400
Ταχύτητα ρελαντί min	-1	3.000
Ταχύτητα εμπλοκής συμπλέκτη	min-1	3.900
Καρμπιρατέρ		Τύπου διαφράγματος
Μπουζί	τύπος	NGK CMR4A
Διάκενο ηλεκτροδίων	mm	0,7 - 0,8
Καύσιμο		Βενζίνη autokivnήτου (βενζίνη)
Λάδι κινητήρα		Λάδι SAE 10W-30 της κατηγορίας API, Κλάση SF ή υψηλότερη (4-χρονο λάδι κινητήρα autokivnήτου)
Διάμετρος κοπτικού εργαλείου (με μεταλλική λάμα)	mm	230	-	-
Διάμετρος κοπτικού εργαλείου (με νάλον κοπτική κεφαλή)	mm	420	420	420
Σχέση μετάδοσης		14/19

• Λόγω του συνεχόμενου προγράμματος που εφαρμόζουμε για έρευνα και ανάπτυξη, τα τεχνικά χαρακτηριστικά στο παρόν έντυπο υπόκεινται σε αλλαγή χωρίς προειδοποίηση.
  • Τα τεχνικά χαρακτηριστικά ενδέχεται να διαφέρουν ανάλογα με τη χώρα.

Θόρυβος (μοντέλο: EM2653LH, EM2654LH)

	Μέσο επίπεδο ηχητικής πίεσης Μέσο επίπεδο ηχητικής ισχύος				Ισχύον πρότυπο
	L_PA eq (dB (A)) Aβεβαιότητα K (dB (A)) L		_WA eq (dB (A)) Aβεβαιότητα K (dB (A))
Μεταλλική λάμα 92,1 2,7 105 1,5					ISO 22868
Νάλον κοπτική κεφαλή 94,8 0,9 111,3 1,3

Θόρυβος (μοντέλο: EM2653LHC, EM2654LHC)

	Μέσο επίπεδο ηχητικής πίεσης Μέσο επίπεδο ηχητικής ισχύος				Ισχύον πρότυπο
	L_PA eq (dB (A)) Aβεβαιότητα K (dB (A)) L		_WA eq (dB (A)) Aβεβαιότητα K (dB (A))
Νάλον κοπτική κεφαλή 95,6	2,2 110,4 0,8 ISO	22868

Θόρυβος (μοντέλο: EM2653LHN)

	Μέσο επίπεδο ηχητικής πίεσης Μέσο		επίπεδο ηχητικής ισχύος		Ισχύον πρότυπο
	L_PA eq (dB (A))	Αβεβαιότητα K (dB (A)) L	_WA eq (dB (A))	Αβεβαιότητα K (dB (A))
Νάλον κοπτική κεφαλή 95,9	2,2	111,11,3 ISO 22868

Δόνηση (μοντέλο: EM2653LH, EM2654LH)

	Αριστερό χέρι Δεξιό χέρι				Ισχύον πρότυπο
	a_ην εq (m/s2) Αβεβαιότητα K (m/s2)a		_ην εq (m/s2) Αβεβαιότητα K (m/s2)
Μεταλλική λάμα	4,6	1,1	4,8	2,1	ISO 22867
Νάλον κοπτική κεφαλή	4,0	0,6	4,6	1,3

Δόνηση (μοντέλο: EM2653LHC, EM2654LHC)

	Αριστερό χέρι Δεξιό χέρι				Ισχύον πρότυπο
	a_h eq (m/s ^2 ) Αβε βαιότητα K (m/s ^2 ) a		_h eq (m/s ^2 ) Αβε βαιότητα K (m/s ^2 )
Νάλον κοττική κεφαλή	4,1	1,0	3,9	2,0	ISO 22867

Δόνηση (μοντέλο: EM2653LHN)

	Αριστερό χέρι Δεξιό χέρι				Ισχύον πρότυπο
	a_hν eq (m/s2) Αβε βαιότητα K (m/s2) a		_hν eq (m/s2) Αβε βαιότητα K (m/s2)
Νάλον κοπτική κεφαλή	4,5	1,4	3,3	1,1	ISO 22867

ΣΥΜΒΟΛΑ

Χρειάζεται να προσέξετε τα παρακάτω σύμβολα όταν διαβάζετε το εγχειρίδιο οδηγιών.

Διαβάστε το εγχειρίδιο οδηγιών και ακολουθήστε τις προειδοποιήσεις και τα μέτρα ασφαλείας!

Δώστε ιδιαίτερη φροντίδα και προσοχή!

Απαγορεύεται!

Διατηρήστε μια απόσταση!

Κίνδυνος εκτίναξης αντικειμένων!

Απαγορεύεται το κάπνισμα!

Όχι γυμνές φλόγες!

Πρέπει να φοριούνται προστατευτικά γάντια!

Φοράτε ανθεκτικές μπότες με αντιολισθητικές σόλες. Συνίστανται μπότες ασφαλείας με ενίσχυση στα άκρα των δακτύλων!

Οπισθολάκτισμα!

Κρατήστε μακριά από την περιοχή εργασίας όλα τα άτομα και τα ζώα!

Φοράτε κράνος και προστατευτικά για τα μάτια και τα αφτιά!

Ανώτερη επιτρεπτή ταχύτητα του εργαλείου

Καύσιμο (Βενζίνη)

Κινητήρας-χειροκίνητη εκκίνηση

Στάση έκτακτης ανάγκης

Πρώτες Βοήθειες

ΕΝΕΡΓΟΠΟΙΗΣΗ/ΕΚΚΙΝΗΣΗ

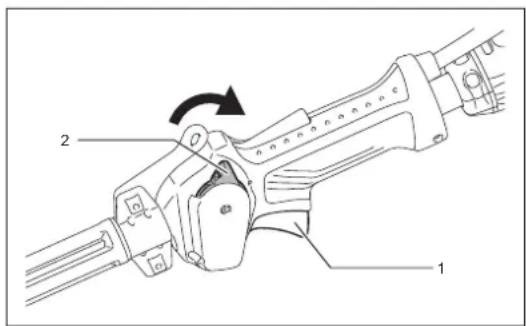

ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ/ΣΤΑΜΑΤΗΜΑ

Ποτέ μην χρησιμοποιήσετε μεταλλική λάμα

Γενικές οδηγίες

– Διαβάστε αυτό το εγχειρίδιο οδηγιών για να εξοικειωθείτε με τον χειρισμό της συσκευής. Οι χρήστες οι οποίοι δεν διαθέτουν επαρκή ενημέρωση θα θέσουν σε κίνδυνο τους εαυτούς τους και τους άλλους λόγω του ακατάλληλου χειρισμού.
– Συνιστάται να δανείζετε τη συσκευή μόνο στα άτομα που έχουν αποδεδειγμένη εμπειρία στο χειρισμό της. Πάντοτε να παραδίδετε το εγχειρίδιο οδηγιών.
- Οι χρήστες που το χρησιμοποιούν για πρώτη φορά θα πρέπει να ζητούν από τον μεταπωλητή τις βασικές οδηγίες για να εξοικειωθούν με το χειρισμό θαμνοκοπτικών.
- Στα παιδιά και στα νεαρά άτομα κάτω των 18 ετών δεν θα πρέπει να τους επιτρέπεται η χρήση της συσκευής. Τα άτομα με ηλικία πάνω από 16 ετών θα μπορούσαν να χρησιμοποιήσουν την συσκευή για εκπαιδευτικούς σκοπούς, κάτω από την επίβλεψη ενός έμπειρου εκπαιδευτή.
- Χρησιμοποιήστε με τη μεγαλύτερη δυνατή φροντίδα και προσοχή.
- Χειριστείτε μόνο όταν βρίσκεστε σε καλή φυσική κατάσταση. Εκτελέστε όλες τις εργασίες με ηρεμία και προσοχή. Ο χρήστης θεωρείται υπεύθυνος για τους άλλους.
- Ποτέ να μην χρησιμοποιήσετε αυτή τη συσκευή μετά από την κατανάλωση αλκοόλ ή φαρμάκων, ή εάν αισθάνεστε κουρασμένοι ή είστε ασθενείς.
- Η εθνική νομοθεσία μπορεί να περιορίζει τη χρήση του μηχανήματος.

Προοριζόμενη χρήση του μηχανήματος

- Η συσκευή αυτή προορίζεται μόνο για την κοπή γρασιδιού, χόρτων, θάμνων και ελαφριάς βλάστησης. Δεν πρέπει να χρησιμοποιηθεί για άλλους σκοπούς όπως κοπή άκρων ή φρακτών επειδή μπορεί να προκαλέσει τραυματισμό.

Προσωπικός προστατευτικός εξοπλισμός

• Ο ρουχισμός που φοράτε θα πρέπει να είναι λειτουργικός και κατάλληλος, δηλαδή να είναι εφαρμοστός αλλά να μην σας παρεμποδίζει. Μην φοράτε κοσμήματα ή ρούχα τα οποία μπορούν να μπλεχτούν μέσα στους θάμνους ή στους βάτους.
  – Για την προστασία του τραυματισμού της κεφαλής, των ματιών ή των ποδιών καθώς επίσης και την προστασία της ακοής κατά την λειτουργία, θα πρέπει να χρησιμοποιηθεί ο παρακάτω προστατευτικός εξοπλισμός και ο προστατευτικός ρουχισμός κατά τον χειρισμό της συσκευής.
  – Πάντοτε να φοράτε κράνος όπου υπάρχει ο κίνδυνος της πτώσης αντικειμένων. Το κράνος (1) θα πρέπτει να ελέγχεται για την ύπαρξη ζημιάς κατά τακτικά χρονικά διαστήματα και θα πρέπτει να αντικατασταθεί τουλάχιστον μετά από 5 χρόνια. Χρησιμοποιείτε μόνο εγκεκριμένα προστατευτικά κράνη.
• Η προσωπίδα (2) του κράνους (ή εναλλακτικά προστατευτικά γυαλιά) προστατεύει το πρόσωπο από τα θραύσματα και τις πέτρες που Ιπτανται. Κατά τον χειρισμό, πάντοτε να φοράτε προστατευτικά γυαλιά ή προσωπίδα για την αποφυγή του τραυματισμού των ματιών.
• Φοράτε τον απαραίτητο εξοπλισμό προστασίας έναντι στο θόρυβο για την αποφυγή πρόκλησης βλάβης στην ακοή (προστατευτικά επικαλύμματα αυτιών (3), ωτοασπίδες κτλ.).
• Η φόρμα εργασίας (4) προστατεύει από τις πέτρες και τα θραύσματα που ίπτανται.
  Σας συστήνουμε ανεπιφύλακτα την χρήση της φόρμας εργασίας από το χρήστη.
• Τα γάντια (5) αποτελούν μέρος του συνιστώμενου εξοπλισμού και πρέπει πάντοτε να φοριούνται κατά το χειρισμό.
• Κατά τη χρήση της συσκευής, πάντοτε να φοράτε ανθεκτικά παπούτσια (6) με αντιολισθητικές σόλες. Αυτά προστατεύουν έναντι των τραμματισμών και διασφαλίζουν το καλό πάτημα.

Εκκίνηση του θαμνοκοπτικού

– Φροντίστε ώστε να μην υπάρχουν παιδιά ή άλλα άτομα μέσα σε μια απόσταση εργασίας 15 μέτρων (50 ποδιών), επίσης δώστε προσοχή στα οποιαδήποτε ζώα μέσα στην περιοχή εργασίας.
- Πριν από τη χρήση ελέγχετε πάντοτε ότι η συσκευή είναι ασφαλής για εργασία:
Ελέγξτε την ασφάλεια του κοπτικού εργαλείου, το μοχλό του γκαζιού για την ευκολία δράσης και ελέγξτε την κατάλληλη λειτουργικότητα της ασφάλειας του μοχλού του γκαζιού.
- Το κοπτικό εργαλείο δεν πρέπει να περιστρέφεται στο ρελαντί. Εάν έχετε αμφιβολία απευθυνθείτε στον μεταπωλητή σας για τη ρύθμιση. Ελέγξετε τα χερούλια ώστε να είναι καθαρά και ξηρά και δοκιμάστε τη λειτουργία του διακόπτη εκκίνησης/σταματήματος.

Διαγραμματική εικόνα 360° 15 μέτρων 15m(50ft)

Ξεκινήστε το θαμνοκοπτικό μόνο σύμφωνα με τις οδηγίες.
- Μην χρησιμοποιήσετε οποιεσδήποτε άλλες μεθόδους για να ξεκινήσετε τον κινητήρα!
- Χρησιμοποιήσετε το θαμνοκοπτικό και τα εργαλεία μόνο για τις καθορισμένες εφαρμογές.
- Ξεκινήστε τον κινητήρα μόνο αφότου ολοκληρωθεί πλήρως η συναρμολόγηση. Η λειτουργία της συσκευής επιτρέπεται μόνο αφότου συνδεθούν όλα τα κατάλληλα εξαρτήματα!
- Πριν το ξεκίνημα, βεβαιωθείτε ότι το κοπτικό εργαλείο δεν βρίσκεται σε επαφή με σκληρά αντικείμενα όπως κλαδιά, πέτρες κτλ επειδή το κοπτικό εργαλείο θα περιστραφεί κατά την εκκίνηση.
- Ο κινητήρας σβήνει αμέσως στην περίπτωση που συμβούν μηχανικά προβλήματα.
- Εάν το κοπτικό εργαλείο χτυπήσει πέτρες ή άλλα σκληρά αντικείμενα, αμέσως κλείστε τον κινητήρα και επιθεωρήστε το κοπτικό εργαλείο.
- Επιθεωρείτε το κοπτικό εργαλείο για ζημιά ανά τακτά και σύντομα διαστήματα (διάγνωση λεπτών ρωγμών χρησιμοποιώντας το τεστ ήχου που παράγεται από την κρούση).
– Εάν η συσκευή χτυπήσει δυνατά κατά την πτώση, ελέγξετε την κατάσταση πριν συνεχίσετε την εργασία. Ελέγξετε το σύστημα καυσίμου για ύπαρξη διαρροής καυσίμου αλλά και τα χειριστήρια και τις διατάξεις ασφαλείας για ύπαρξη δυσλειτουργίας. Εάν υπάρχει οποιαδήποτε ζημιά ή αν έχετε αμφιβολίες, επικοινωνήστε με το δικό μας εξουσιοδοτημένο κέντρο εξυπηρέτησης για επιθεώρηση και επισκευή.

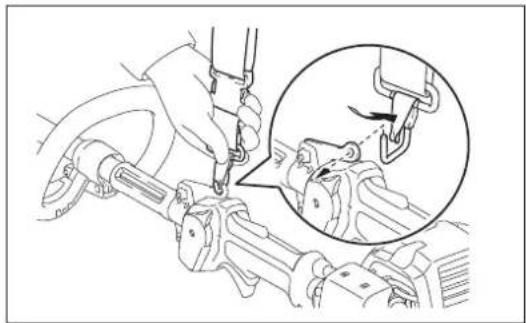

- Να χειρίζεστε τη συσκευή μόνο έχοντας συνδεδεμένο τον ιμάντα ώμου, ο οποίος θα πρέπει να προσαρμόζεται κατάλληλα πριν θέσετε σε λειτουργία το θαμνοκοπτικό. Είναι σημαντικό να προσαρμόζετε τον ιμάντα ώμου ανάλογα με το σωματικό μέγεθος του χρήστη για να μην είναι κουραστική η χρήση. Ποτέ να μην κρατάτε τον κόφτη με το ένα χέρι κατά την χρήση.
- Κατά την χρήση, πάντοτε να κρατάτε το θαμνοκοπτικό με τα δυο σας χέρια. Πάντοτε να έχετε ένα ασφαλές πάτημα.
- Να χειρίζεστε τη συσκευή με τέτοιο τρόπο ώστε να αποφεύγετε την εισπνοή των καισαερίων. Ποτέ να μην λειτουργήσετε τον κινητήρα σε κλειστά δωμάτια (υπάρχει κίνδυνος δηλητηρίασης από αέρια). Το μονοξείδιο του άνθρακα είναι ένα άσσμο αέριο.
- Σβήνετε τον κινητήρα όταν σταματάτε κατά την ανάπαυση και όταν παραμένει η συσκευή χωρίς επίβλεψη, και τοποθετήστε τη σε ένα ασφαλή χώρο για την αποφυγή πρόκλησης κινδύνου σε άλλους ή ζημιάς στο μηχάνημα.

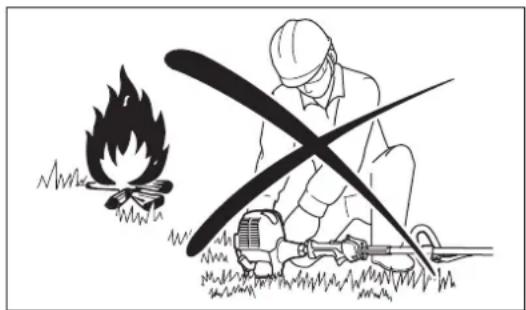

- Ποτέ να μην τοποθετείτε το θαμνοκοπτικό όταν είναι ζεστό πάνω σε ξερά χόρτα ή πάνω σε άλλα εύφλεκτα υλικά.
- Πάντοτε να εγκαθιστάτε τον εγκεκριμένο προφυλακτήρα του κοπτικού εργαλείου πάνω στη συσκευή πριν την εκκίνηση του κινητήρα. Διαφορετικά η επαφή με το κοπτικό εργαλείο μπορεί να προκαλέσει σοβαρό τραυματισμό.
- Όλα τα προστατευτικά συγκροτήματα και προφυλακτήρες που παρέχονται με το μηχάνημα πρέπει να χρησιμοποιούνται κατά τη λειτουργία.
- Ποτέ να μην χειρίζεστε τον κινητήρα με ένα σιγαστήρα της εξάτμισης που έχει πάθει ζημιά.
- Κλείστε τον κινητήρα κατά την μεταφορά.
- Κατά την μεταφορά της συσκευής, πάντοτε να τοποθετείτε το κάλυμμα στη κοπτική λάμα.
- Διασφαλίστε την ασφαλή τοποθέτηση της συσκευής κατά την μεταφορά με αυτοκίνητο για την αποφυγή της διαρροής καυσίμου.
- Κατά την μεταφορά, διασφαλίστε ότι το ρεζερβουάρ καυσίμου είναι εντελώς άδειο. - Κατά την εκφόρτωση της συσκευής από την καρότσα, ποτέ να μην ρίξετε κάτω τον κινητήρα στο έδαφος επειδή αν το κάνετε αυτό μπορεί να προκληθεί σοβαρή βλάβη στο ρεζερβουάρ καυσίμου.
- Εκτός από την περίπτωση της έκτακτης ανάγκης, ποτέ να μην ρίξετε ή να πετάξετε τη συσκευή στο έδαφος επειδή αν το κάνετε αυτό μπορεί να προκληθεί σοβαρή ζημιά στη συσκευή.
- Θυμηθείτε να σηκώνετε ολόκληρο τον κινητήρα από το έδαφος όταν μετακινείτε τη συσκευή. Το σύρσιμο του ρεζερβουάρ καυσίμου είναι πολύ επικίνδυνο και θα προκαλέσει ζημιά και διαρροή καυσίμου, προκαλώντας πιθανόν την πυρκαγιά.

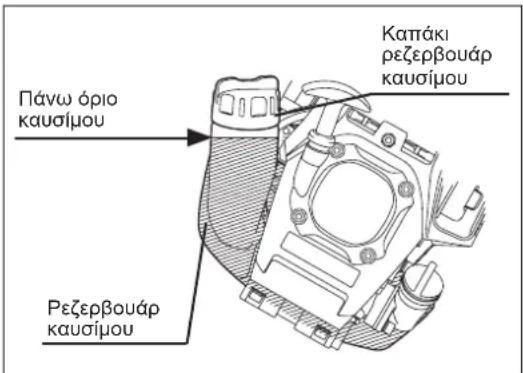

Ανεφοδιασμός

• Κατά τον ανεφοδιασμό καυσίμου σβήστε τον κινητήρα, να είστε μακριά από τις γυμνές φλόγες και να μην καπνίζετε.
• Αποφύγετε την επαφή του δέρματος με προϊόντα ορυκτών λαδιών. Μην εισπνέετε τον ατμό του καυσίμου. Πάντοτε να φοράτε προστατευτικά γάντια κατά τον ανεφοδιασμό καυσίμου. Αλλάζετε και καθαρίζετε τον προστατευτικό ρουχισμό σε τακτικά διαστήματα.
• Δώστε προσοχή ώστε να μην ρίξετε κάτω καύσιμο ή λάδια για την αποφυγή της ρύπανσης του εδάφους (προστασία του περιβάλλοντος). Καθαρίστε το θαμνοκοπτικό αμέσως αν πέσει πάνω του καύσιμο.
• Αποφύγετε την οποιαδήποτε επαφή του καυσίμου με τα ρούχα σας. Αλλάξτε το ρουχισμό σας αμέσως μετά την πτώση του καυσίμου επάνω του (για την αποφυγή της πρόκλησης φωτιάς στα ρούχα σας).
• Επιθεωρείστε την τάπα του καυσίμου ανά τακτά διαστήματα για να διασφαλίσετε ότι μπορεί να στερεωθεί σταθερά και ότι δεν παρουσιάζει διαρροή.
• Προσεκτικά σφίξτε την τάπα του ρεζερβουάρ καυσίμου. Αλλάξτε θέση για την εκκίνηση του κινητήρα (τουλάχιστον 3 μέτρα μακριά από τον χώρο του ανεφοδιασμού).
• Ποτέ να μην ανεφοδιάζετε σε κλειστά δωμάτια. Οι ατμοί του καυσίμου συσσωρεύονται στο επίπεδο του εδάφους (κίνδυνος εκρήξεων).
• Να μεταφέρετε και να αποθηκεύετε το καύσιμο σε κατάλληλα δοχεία. Φροντίστε ώστε το αποθηκευμένο καύσιμο να μην είναι προσβάσιμο στα παιδιά.

– Χρησιμοποιήστε μόνο κάτω από καλό φωτισμό και ορατότητα. Κατά τη διάρκεια της εποχής του χειμώνα δώστε προσοχή στις περιοχές που είναι υγρές και γλιστρούν, στον πάγο και στο χιόνι (κίνδυνος ολισθηρότητας). Πάντοτε να έχετε ένα ασφαλές πάτημα.
- Ποτέ μην κόβετε επάνω από το ύψος της μέσης σας.
- Ποτέ να μην στέκεστε πάνω σε μια σκάλα.
- Ποτέ να μην σκαρφαλώνετε σε δέντρα για να εκτελέσετε εργασίες κοπής.
- Ποτέ να μην εργάζεστε πάνω σε ασταθείς επιφάνειες.
– Αφαιρέστε την άμμο, τις πέτρες, τα καρφιά κτλ που βρίσκονται μέσα στο εύρος της περιοχής εργασίας. Τα ξένα στοιχεία μπορεί να προκαλέσουν ζημιά στο κοπτικό εργαλείο και να δημιουργήσουν επικίνδυνα οπισθολακτίσματα.
- Πριν το ξεκίνημα της κοπής, το κοπτικό εργαλείο θα πρέπει να έχει αποκτήσει την πλήρη ταχύτητα λειτουργίας.
- Κατά τη χρήση μεταλλικών λαμών, ταλαντεύστε ομοιόμορφα το εργαλείο κάνοντας μισό κύκλο από δεξιά προς τα αριστερά, σαν να χρησιμοποιείτε ένα δρεπάνι. Αν γρασίδι ή κλαδιά μπλεχτούν μεταξύ του κοπτικού εργαλείου και του προφυλακτήρα, να σταματάτε πάντοτε τον κινητήρα πριν από τον καθαρισμό. Διαφορετικά η ακούσια περιστροφή της λάμας μπορεί να προκαλέσει σοβαρό τραυματισμό.
- Ξεκουραστείτε για να μην χάσετε τον έλεγχο λόγω κούρασης. Σας συνιστούμε να κάνετε 10 έως 20 λεπτά διάλειμμα κάθε ώρα.

Κοπτικά εργαλεία

- Χρησιμοποιήστε ένα κατάλληλο κοπτικό εργαλείο για την εργασία που πρόκειται να κάνετε.

Οι νάιλον κοπτικές κεφαλές (κεφαλές κοπής μεσινέζας) είναι κατάλληλες για το κόψιμο γρασιδιού.

Οι μεταλλικές λάμες είναι κατάλληλες για την κοπή χόρτων, υψηλού γρασιδιού, θάμνων, δενδρυλλίων, χαμηλής βλάστησης, συστάδων φυτών, και των παρομοίων.

Ποτέ να μὴν χρησιμοποιήστε άλλες λάμες συμπεριλαμβανομένων των μεταλλικών περιστροφικών αλυσίδων πολλαπλών τμημάτων και των αλωνιστικών λαμών. Διαφορετικά μπορεί να προκληθεί σοβαρός τραυματισμός.

- Κατά τη χρήση μεταλλικών λεπίδων, αποφύγετε το “οπισθολάκτισμα” και να είστε πάντοτε προετοιμασμένοι για ένα αναπάντεχο οπισθολάκτισμα. Δείτε την ενότητα “Οπισθολάκτισμα” και “Αποφυγή οπισθολακτίσματος.”

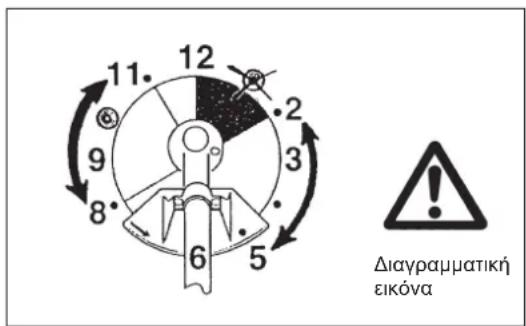

Οπισθολάκτισμα (κλώτσημα λάμας)

• Το οπισθολάκτισμα (κλώτσημα λάμας) είναι μια απότομη αντίδραση σε μια σφιγμένη ή κολλημένη κοπτική λάμα. Μόλις συμβεί αυτό, η συσκευή ρίχνεται στα πλάγια ή προς τον χειριστή σε μεγάλη δύναμη και μπορεί να προκαλέσει σοβαρό τραυματισμό.

• Το οπισθολάκτισμα εμφανίζεται ιδιαίτερα κατά την χρήση του τμήματος της λάμας των 12 και 2 “ωρών” πάνω σε στερεά, θάμνους και δέντρα με διάμετρο 3 cm ή μεγαλύτερη.
  – Για την αποφυγή οπισθολακτίσματος:

• Χρησιμοποιήσετε το τμήμα μεταξύ των 8 και 11 "ωρών".

• Ποτέ μην χρησιμοποιήσετε το τμήμα μεταξύ των 12 και 2 “ωρών”.
• Ποτέ μην χρησιμοποιείται το τμήμα μεταξύ των 11 και 12 “ωρών” και το τμήμα μεταξύ των 2 και 5 “ωρών”, εκτός και αν ο χειριστής είναι καλά εκπαιδευμένος και έμπειρος και το κάνει με δική του ευθύνη.
  • Ποτέ να μην χρησιμοποιήσετε κοπτικές λάμες κοντά σε συμπαγή αντικείμενα όπως φράχτες, τοίχους, κορμούς δέντρων και πέτρες.
  • Ποτέ να μην χρησιμοποιείτε τις κοπτικές λάμες κάθετα, για εργασίες όπως το κλάδεμα και την κοπή των άκρων των φρακτών.

Δόνηση

• Τα άτομα με κακό κυκλοφορικό σύστημα τα οποία εκτίθενται σε υπερβολικούς κραδασμούς μπορεί να παρουσιάσουν βλάβη στα αιμοφόρα αγγεία ή στο νευρικό σύστημα. Οι κραδασμοί ενδέχεται να προκαλέσουν τα ακόλουθα συμπτώματα στα δάχτυλα, τα χέρια ή τους καρπούς: "Κοίμισμα" (μούδιασμα), μυρμήγκιασμα, πόνο, σουβλιές, allayή χρώματος ή υφής του δέρματος. Εάν έχετε οποιαδήποτε από αυτά τα συμπτώματα, επισκεφτείτε ένα γιατρό!
  – Για την ελάττωση του κινδύνου της “ασθένειας των άσπρων δακτύλων”, διατηρήστε τα χέρια σας ζεστά κατά την λειτουργία και διατηρήστε σε καλή κατάσταση τη συσκευή και τα εξαρτήματα.

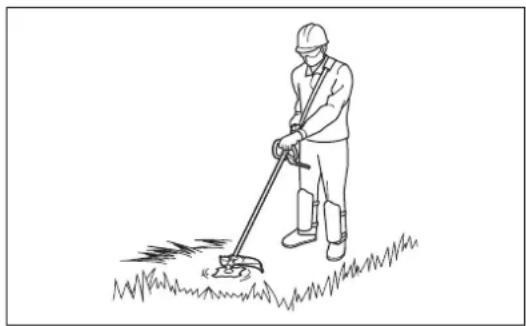

Οδηγίες συντήρησης

– Επισκευάζετε τη συσκευή σας στο δικό μας εξουσιοδοτημένο κέντρο σέρβις, χρησιμοποιώντας πάντοτε αυθεντικά ανταλλακτικά. Η λανθασμένη επισκευή και η φτωχή συντήρηση μπορεί να μειώσει την διάρκεια της ωφέλιμης ζωής της συσκευής και να αυξήσει τον κίνδυνο εταχημάτων.
- Η κατάσταση του κόφτη, ιδιαίτερα του κοπτικού εργαλείου, των προστατευτικών συσκευών και επίσης του ιμάντα του ώμου θα πρέπει να ελέγχεται πριν από την έναρξη της εργασίας. Ιδιαίτερη προσοχή πρέπει επίσης να δίνεται στις κοπτικές λάμες οι οποίες πρέπει να είναι σωστά ακονισμένες.
- Κλείστε τον κινητήρα και αφαιρέστε το σύνδεσμο του μπουζί κατά την αντικατάσταση ή το ακόνισμα των κοπτικών εργαλείων και επίσης κατά τον καθαρισμό του κόφτη ή του κοπτικού εργαλείου.

Προσοχή: Οπισθολάκτισμα 12 2 Διαγραμματική εικόνα

12 11 2 3 9 8 6 5 Διαγραμματική εικόνα

Ποτέ να μην ισιώνετε ή να συγκολλάτε κατεστραμμένα κοπτικά εργαλεία.

• Δώστε προσοχή στο περιβάλλον. Αποφύγετε την άσκοπη λειτουργία του γκαζιού για λιγότερη ρύπανση και εκπομπές θορύβου. Ρυθμίστε το καρμπυρατέρ σωστά.
• Καθαρίζετε τη συσκευή ανά τακτά διαστήματα και ελέγχετε ότι όλες οι βίδες και τα παξιμάδια είναι καλά σφιγμένα.
• Ποτέ να μην κάνετε τη συντήρηση ή την αποθήκευση της συσκευής κοντά σε γυμνές φλόγες.
• Πάντοτε να αποθηκεύετε τη συσκευή σε κλειδωμένα δωμάτια με άδειο το ρεζερβουάρ καυσίμου.
• Κατά την μεταφορά, τη συντήρηση και την αποθήκευση της συσκευής, πάντοτε να τοποθετείτε το κάλυμμα στην κοπτική λάμα.

Τηρήστε τις σχετικές οδηγίες αποτροπής ατυχήματος που εκδίδονται από τις σχετικές εμπορικές ενώσεις και από τις ασφαλιστικές εταιρίες. Μην εκτελέσετε καμιά τροποποίηση στη συσκευή επειδή αυτό θα θέσει σε κίνδυνο την ασφάλειά σας.

Η εκτέλεση των εργασιών συντήρησης και επισκευής από το χρήστη περιορίζονται στις δραστηριότητες που περιγράφονται στο εγχειρίδιο οδηγιών. Όλες οι άλλες εργασίες πρέτει να γίνονται από ένα εξουσιοδοτημένο αντιπρόσωπο του σέρβις. Χρησιμοποιήστε μόνο τα αυθεντικά ανταλλακτικά και αξεσουάρ που διατίθενται και παρέχονται από τη ΜΑΚΙΤΑ.

Η χρήση μη εγκεκριμένων εξαρτημάτων και εργαλείων συνεπάγεται τον αυξημένο κίνδυνο ατυχημάτων.

Η ΜΑΚΙΤΑ δεν θα δεχθεί την οποιαδήποτε ευθύνη για ατυχήματα ή φθορά που προκλήθηκε από τη χρήση μη εγκεκριμένων κοπτικών εργαλείων και συσκευών στερέωσης των κοπτικών εργαλείων ή αξεσουάρ.

Πρώτες βοήθειες

Για την περίπτωση ατυχήματος, φροντίστε να υπάρχει διαθέσιμο ένα κουτί πρώτων βοηθειών στην περιοχή όπου εκτελούνται οι εργασίες κοπής. Αντικαταστήστε αμέσως το οποιοδήποτε αντικείμενο που πάρθηκε από το κουτί των πρώτων βοηθειών.

Όταν ζητάτε βοήθεια, παρακαλώ παράσχετε τις ακόλουθες πληροφορίες:

• Τόπος του ατυχήματος
• Τι συνέβη
• Αριθμός τραυματισμένων ατόμων
  – Είδος των τραυμάτων
• Το όνομά σας

Για τις ευρωπαϊκές χώρες μόνο

ΕΚ – Δήλωση συμμόρφωσης

Η δήλωση συμμόρφωσης ΕΚ περιλαμβάνεται ως παράρτημα Α σε αυτό το εγχειρίδιο οδηγιών.

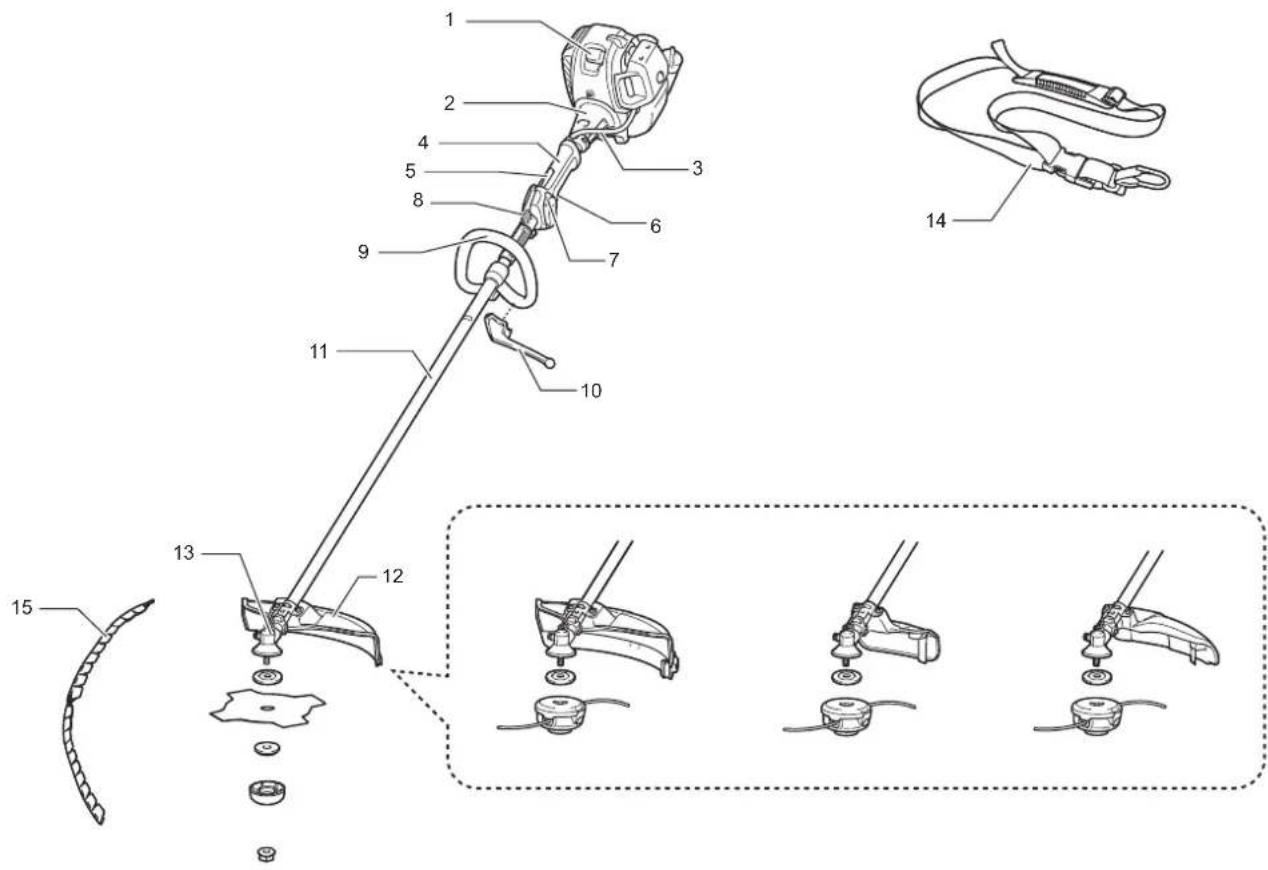

	Καθορισμός εξαρτημάτων
1Μπτουζί
2 Θήκη συμπλέκτη
3 Καλώδιο χειρισμού
4 Πίσω λαβή
5Μοχλός απασφάλισης
6Μοχλός γκαζιού
7Ι-Ο διακόπτης (ανοικτός/κλειστός)
8 Αναρτήρας
9 Χερούλι

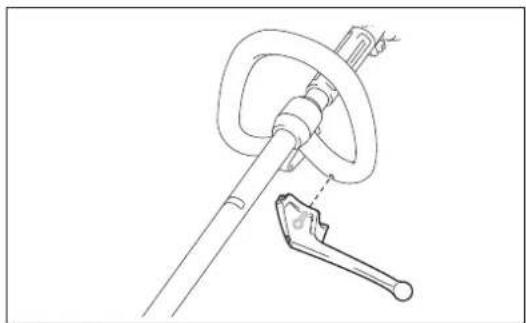

10 Φράγμα (προαιρετικό αξεσουάρ)
11Αξονας
12	Προστατευτικό (προφυλακτήρας κοπτικού εργαλείου)
13 Κιβώτιο ταχυτήτων
14 Ιμάντας ώμου
15	Κάλυμμα τροχού (προαιρετικό αξεσουάρ)
16Σιγαστήρας εξάτμισης
17Στοιχείο καθαρισμού αέρα
18 Κομβίο εκκινητήρα
19 Σωλήνας εξάτμισης

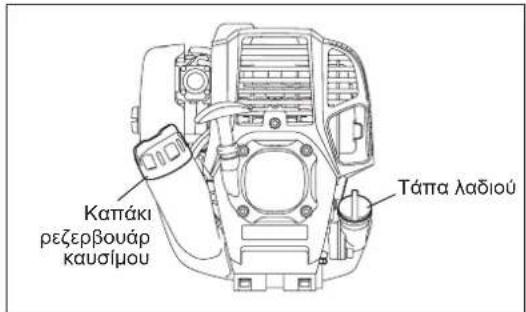

20 Τάπτα ρεζερβουάρ καυσίμου

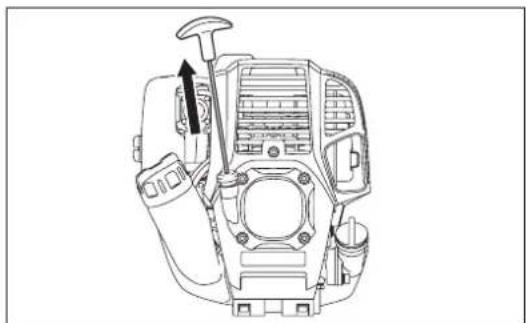

21 Εκκινητήρας ανατύλιξης

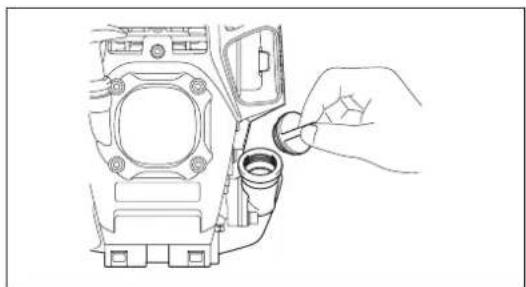

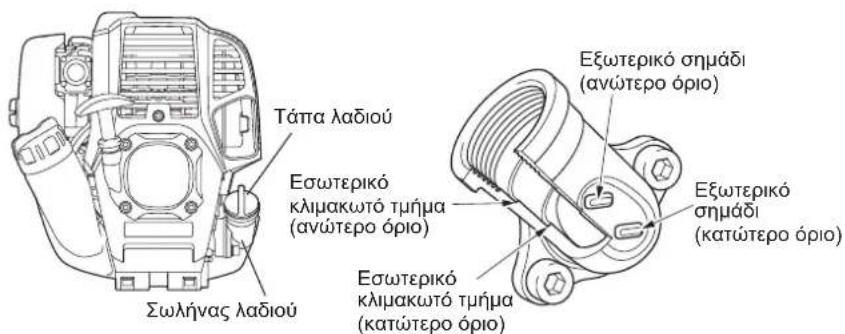

22 Δείκτης λαδιού
23 Ρεζερβουάρ καυσίμου

Σημείωση:

Ο τύπος του προστατευτικού και το κοπτικό εργαλείο ποικίλει ανάλογα με τις χώρες.

ΣΥΝΑΡΜΟΛΟΓΗΣΗ

ΠΡΟΣΟΧΗ: Πριν κάνετε την οποιαδήποτε εργασία πάνω στο Βενζινοκίνητο Θαμνοκοπτικό, πάντοτε να σταματάτε τον κινητήρα και να αποσυνδέετε το σύνδεσμο του μπουζί από το μπουζί. Να φοράτε πάντα προστατευτικά γάντια!

ΠΡΟΣΟΧΗ: Να ξεκινάτε το Βενζινοκίνητο Θαμνοκοπικό μόνο αφότου το έχετε συναρμολογήσει εντελώς.

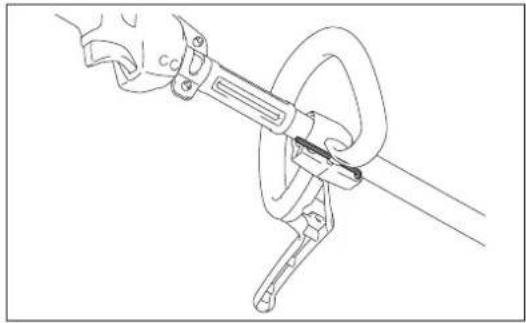

Αποθήκευση εξαγωνικού άλεν

Όταν δεν χρησιμοποιείτε το εξάγωνο κλειδί 4, αποθηκεύστε το για να μην το χάσετε.

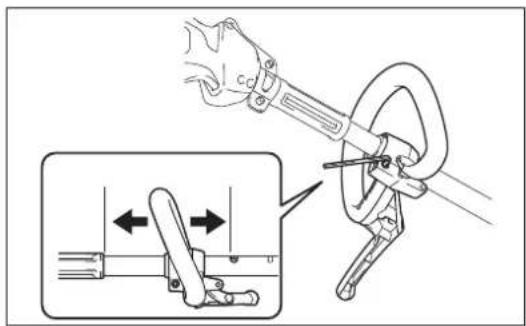

Ρύθμιση της θέσης του χερουλιού

Ξεσφίξτε το μπουλόνι και προσαρμόστε τη θέση του χερουλιού.

Αφότου αποφασίσετε για τη θέση σφίξτε το μπουλόνι.

Βεβαιωθείτε ότι το χερούλι βρίσκεται τοποθετημένο μεταξύ του σήματος του βέλους και του διαχωριστικού.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ:

Μην αφαιρέστε ή σμικρύνετε το διαχωριστικό. Το διαχωριστικό διατηρεί μια συγκεκριμένη απόσταση μεταξύ των δυο χεριών. Η τοποθέτηση του χερουλιού κοντά στην άλλη λαβή πέρα από το μήκος του διαχωριστικού μπορεί να προκαλέσει απώλεια του ελέγχου και σοβαρό προσωπικό τραυματισμό.

Τοποθέτηση ή αφαίρεση του φράγματος (προαιρετικό αξεσουάρ)

ΠΡΟΕΙΔΟΠΟΙΗΣΗ:

Όταν χρησιμοποιείτε το θαμνοκοπτικό με τη μεταλλική λάμα, τοποθετείτε πάντοτε το φράγμα.

Για να εγκαταστήσετε το φράγμα, ευθυγραμμίστε το φράγμα με το χερούλι και σφίξτε τα με τη βίδα.

Για να αφαιρέσετε το φράγμα, ξεσφίξτε τη βίδα και κατόπιν αφαιρέστε το φράγμα.

Εγκατάσταση του προστατευτικού (προφυλακτήρας κοπτικού εργαλείου)

ΠΡΟΕΙΔΟΠΟΙΗΣΗ:

Πάντα να χρησιμοποιείτε το εργαλείο με τον εγκεκριμένο συνδυασμό των εξοπλισμών ασφαλείας. Διαφορετικά η επαφή με το κοπτικό εργαλείο μπορεί να προκαλέσει σοβαρό τραυματισμό.

ΠΡΟΣΟΧΗ:

Σφίξτε τα μπουλόνια δεξιά και αριστερά ομοιόμορφα έτσι ώστε το διάκενο μεταξύ του σφιγκτήρα και του προστατευτικού να είναι σταθερό. Διαφορετικά, το προστατευτικό μπορεί να μην λειτουργήσει όπως αναμένεται.

Για εναρμόνιση με τις διατάξεις ασφαλείας, πρέπει να χρησιμοποιηθούν μόνο οι συνδυασμοί εργαλείου/προστατευτικού που αναφέρονται στον πίνακα.

Χρήση της μεταλλικής λάμας

Μεταλλική λάμα	Είναι απαραίτητα η ροδέλα σύσφιξης, το καπάκι, και το παξιμάδι	Προστατευτικό Χρήση	με το φράγμα	Χρήση με τον ιμάντα ώμου
		- - - -

Χρήση της νάιλον κοπτικής κεφαλής

Νάλον κοπτική κεφαλή Προστατευτικό
	Τύπος Α Τύπος Β Τύπος Ο

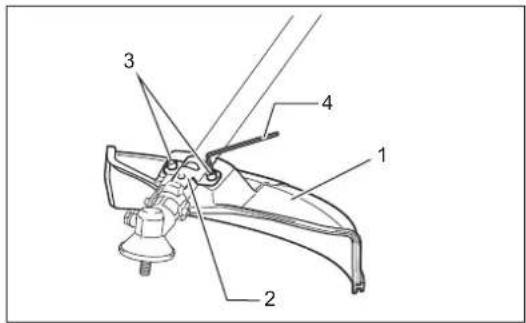

Για τη μεταλλική λάμα

Στερεώστε το προστατευτικό τύπου Α (1) στο σφιγκτήρα (2) με τα δυο μπουλόνια Μ6 x 25 (3) με το εξάγωνο κλειδί 5 (4).

Για την νάλον κοπτική κεφαλή (για το προστατευτικό τύπου Α)

ΠΡΟΣΟΧΗ:

Βεβαιωθείτε να σπρώξετε προς τα μέσα την προέκταση του προστατευτικού (1) έως ότου εισχωρήσει πλήρως.

Διαφορετικά η προέκταση του προστατευτικού μπορεί να πέσει κάτω και να προκαλέσει προσωπικό τραυματισμό.

ΠΡΟΣΟΧΗ:

Φροντίστε να μην τραυματιστείτε πάνω στον κόφτη κόβοντας τη νάιλον μεσηνέζα.

1. Στερεώστε στο προστατευτικό τον σφιγκτήρα με τα δυο μπουλόνια Μ6 x 25.

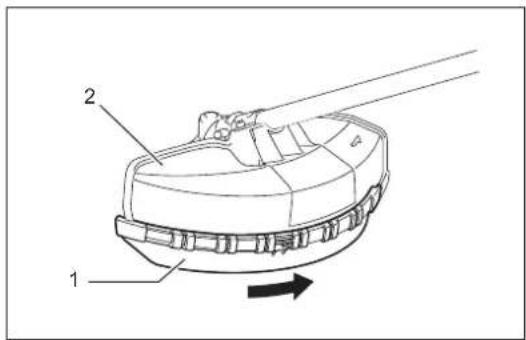

2. Στερεώστε την προέκταση του προστατευτικού (1) σπρώχντάς τη στη θέση της από την πλευρά του προστατευτικού της μεταλλικής λάμας (2).

3. Αφαιρέστε την ταινία που είναι κολλημένη στον κόφτη, η οποία κόβει τη νάιλον μεσηνέζα, στην προέκταση του προστατευτικού.

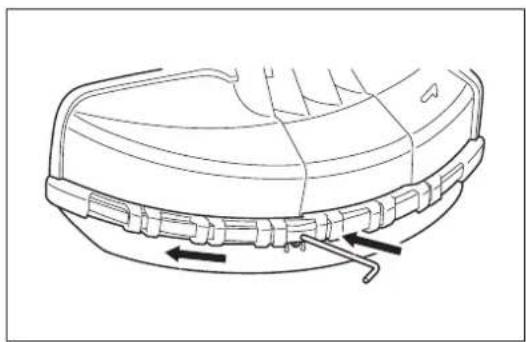

4. Για να αφαιρέσετε την προέκταση του προστατευτικού, τοποθετήστε ένα εξάγωνο κλειδί 4 μέσα στην εγκοπή στο προστατευτικό, σπρώξτε το μέσα καθώς σύρετε την προέκταση του προστατευτικού.

1 2

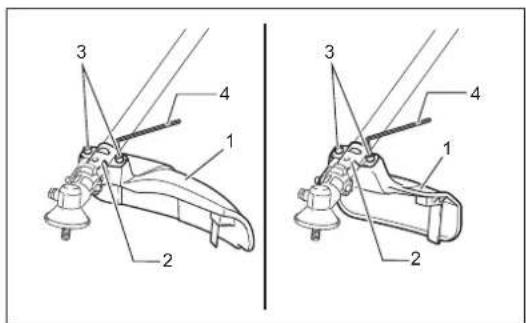

Για την νάλον κοπτική κεφαλή (για το προστατευτικό τύπου Β και Β)

ΠΡΟΣΟΧΗ:

Φροντίστε να μην τραυματιστείτε πάνω στον κόφτη κόβοντας τη νάιλον μεσηνέζα.

Στερεώστε το προστατευτικό τύπου (1) στον σφιγκτήρα (2) με τα δυο μπουλόνια M6 x 25 (3) με το εξάγωνο κλειδί 5 (4).

Στερέωση της μεταλλικής λάμας ή της νάιλον κοπτικής κεφαλής

ΠΡΟΣΟΧΗ:

Φροντίστε να χρησιμοποιείτε τις αυθεντικές κοπτικές λάμες ή τη νάλον κοπτική κεφαλή της ΜΑΚΙΤΑ.

• Η κοπτική λάμα πρέπει πάντοτε να είναι γυαλισμένη και χωρίς ρωγμές ή στασίματα. Εάν η λάμα κοπής χτυπήσει μια πέτρα κατά τη λειτουργία, σταματήστε τον κινητήρα και ελέγξετε αμέσως τη λάμα.
• Γυαλίστε ή αντικαταστήστε τη λάμα κοπής κάθε τρεις ώρες λειτουργίας.
• Εάν η νάλον κεφαλή κοπής χτυπήσει μια πέτρα κατά τη λειτουργία, σταματήστε τον κινητήρα και ελέγξετε αμέσως την κεφαλή κοπής.

ΠΡΟΣΟΧΗ:

Η εξωτερική διάμετρος της κοπτικής λάμας πρέπει να είναι 230 mm (9 - 1/16"). Ποτέ να μην χρησιμοποιήσετε λάμες που υπερβαίνουν τα 230 mm (9 - 1/16") σε εξωτερική διάμετρο.

Στρέψετε το μηχάνημα ανάποδα, και τότε εύκολα μπορείτε να αντικαταστήσετε την λάμα κοπής ή τη νάιλον κεφαλή κοπής.

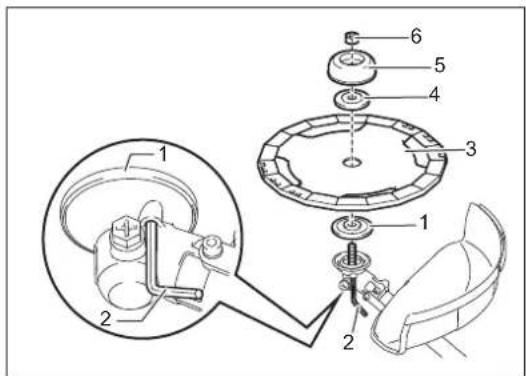

Τοποθέτηση της μεταλλικής λάμας

ΠΡΟΣΟΧΗ:

Πάντα να φοράτε γάντια και να τοποθετείτε το κάλυμμα της λάμας πάνω στη μεταλλική λάμα όταν χειρίζεστε τη λάμα του κόφτη.

1. Τοποθετήστε τη ροδέλα υποδοχής (1) πάνω στον άξονα.
2. Βάλτε το εξάγωνο κλειδί 4 (2) μέσα στην τρύπα στο κιβώτιο των ταχυτήτων και περιστρέψετε τη ροδέλα υποδοχής (1) έως ότου κλειδώσει με το εξάγωνο κλειδί.
3. Στερεώστε τη μεταλλική λάμα (3) πάνω στον άξονα έτσι ώστε ο οδηγός της ροδέλας υποδοχής (1) να ταιριάζει στην τρύπα του άξονα της μεταλλικής λάμας.
4. Εγκαταστήστε τη ροδέλα σύσφιξης (4), το καπάκι (5) και στερεώστε τη λάμα κοπής περιστρέφοντας το παξιμάδι (6) αριστερόστροφα. [Ροπή σφίξης: 13 - 23 N-m]
5. Μετά την εγκατάσταση της μεταλλικής λάμας, αφαιρέστε το εξάγωνο κλειδί.

Για να αφαιρέσετε τη μεταλλική λάμα, εκτελέστε τα ακόλουθα:

1. Βάλτε το εξάγωνο κλειδί μέσα στην τρύπα στο κιβώτιο των ταχυτήτων και περιστρέψετε τη ροδέλα υποδοχής έως ότου κλειδώσει με το εξάγωνο κλειδί.

2. Ξεσφίξτε το παξιμάδι δεξιόστροφα με το σωληνωτό κλειδί και αφαιρέστε το παξιμάδι, το καπάκι, τη ροδέλα σύσφίξης και το εξάγωνο κλειδί.

ΣΗΜΕΙΩΣΗ:

Το παξιμάδι στερέωσης της κοπτικής λάμας (με ελατηριωτή ροδέλα) φθείρεται με το πέρασμα του χρόνου. Εάν εμφανιστεί η οποιαδήποτε φθορά ή παραμόρφωση στην ελατηριωτή ροδέλα, αντικαταστήστε το παξιμάδι.

Φροντίστε ώστε η λάμα να έχει την αριστερή πλευρά προς τα πάνω.

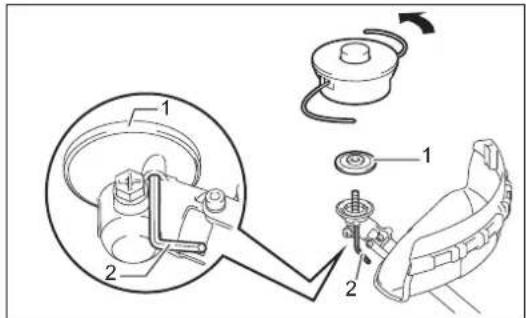

Εγκατάσταση της νάιλον κοπτικής κεφαλής

1. Τοποθετήστε τη ροδέλα υποδοχής (1) πάνω στον άξονα.
2. Βάλτε το εξάγωνο κλειδί (2) μέσα στην τρύπα στο κιβώτιο των ταχυτήτων και περιστρέψετε τη ροδέλα υποδοχής (1) έως ότου κλειδώσει με το εξάγωνο κλειδί.
3. Βιδώστε τη νάλον κοπτική κεφαλή πάνω στον άξονα περιστρέφοντάς την αριστερόστροφα.
4. Μετά την εγκατάσταση της νάιλον κοπτικής κεφαλής, αφαιρέστε το εξάγωνο κλειδί.

ΠΡΙΝ ΑΠΟ ΤΟ ΞΕΚΙΝΗΜΑ ΤΗΣ ΛΕΙΤΟΥΡΓΙΑΣ

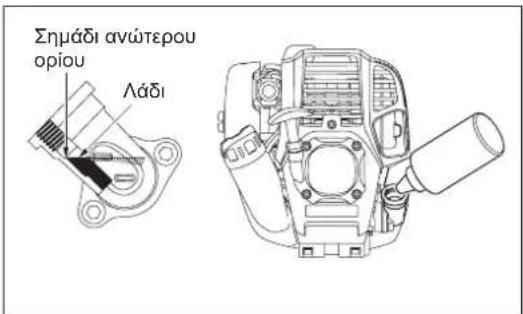

'Ελεγχος και αναπλήρωση του λαδιού του κινητήρα

• Εκτελέστε την παρακάτω διαδικασία, με κρύο τον κινητήρα.
• Ορίστε το επίπτεδο του κινητήρα, αφαιρέστε την τάπα λαδιού (Εικ. 1) και στη συνέχεια, ελέγξτε για να δείτε το εύρος μεταξύ των σημάνσεων του ανώτερου και του κατώτερου ορίου του σωλήνα λαδιού (Εικ. 2).
• Γεμίστε το λάδι έως το ανώτερο σημάδι ορίου εάν το λάδι δεν είναι επαρκές (η στάθμη του λαδιού βρίσκεται κοντά στο κατώτερο όριο) (Εικ. 3).
• Η περιοχή που περιβάλλει τις εξωτερικές σημάνσεις είναι διαφανής, έτσι ώστε η ποσότητα του λαδιού στο εσωτερικό μπορεί να ελεγχθεί χωρίς να χρειάζεται να αφαιρέσετε την τάπα λαδιού. Όμως εάν ο σωλήνας λαδιού γίνει πάρα πολύ βρώμικος, η ορατότητα μπορεί να χαθεί και τότε η στάθμη του λαδιού θα πρέπει να ελεγχθεί έναντι του κλιμακωτού τμήματος στο εσωτερικό της σωλήνας λαδιού.
  – Για αναφορά, ο χρόνος αναπλήρωσης του λαδιού είναι 10 ώρες (10 φορές ή 10 δοχεία αναπληρωμένου λαδιού).

Εάν αλλάξει το χρώμα του λαδιού ή αναμειχθεί με βρωμιά, αντικαταστήστε το με καινούργιο. (Για το διάστημα και την μέθοδο αντικατάστασης, ανατρέξτε στη Σ 244)

Συνιστώμενο λάδι: SAE 10W-30 λάδι Κατηγορίας API, Κλάση SF ή υψηλότερη (4-χρονος κινητήρας για αυτοκίνητα)

Όγκος λαδιού: Περίπου 0,08L

Σημείωση: Εάν ο κινητήρας δεν κρατηθεί όρθιος, το λάδι μπορεί να μπει γύρω από τον κινητήρα και να γεμίσει υπερβολικά.

Εάν το λάδι γεμίσει πάνω από το όριο, το λάδι μπορεί να ρυπανθεί ή να πιάσει φωτιά με άσπρο καπνό.

1η παρατήρηση στην Αντικατάσταση του λαδιού: “Δείκτης λαδιού”

• Αφαιρέστε τη σκόνη ή την βρωμιά κοντά στην τρύπα ανεφοδιασμού του λαδιού, και αποσυνδέστε τον δείκτη λαδιού.
• Διατηρήστε τον δείκτη λαδιού που έχετε βγάλει καθαρό από άμμο και σκόνη. Διαφορετικά, η οποιαδήποτε άμμος ή σκόνη κολλήσει στον δείκτη του λαδιού μπορεί να προκαλέσει την μη φυσιολογική κυκλοφορία του λαδιού ή την φθορά των τμημάτων του κινητήρα, το οποίο θα προκαλέσει προβλήματα.

Τάπα λαδιού Εσωτερικό κλιμακωτό τμήμα (ανώτερο όριο) Σωλήνας λαδιού Εσωτερικό κλιμακωτό τμήμα (κατώτερο όριο) Εξωτερικό σημάδι (ανώτερο όριο) Εξωτερικό σημάδι (κατώτερο όριο)

Eik. 1

Λάδι Γεμίστε μέχρι πάνω έως ότου η στάθμη φτάσει

Γεμίστε μέχρι πάνω έως ότου η στάθμη φτάσει στο εσωτερικό κλιμακωτό τμήμα (ανώτερο όριο).
Η περιοχή μεταξύ του εξωτερικού πάνω και κάτω ορίου είναι διαφανής, έτσι η στάθμη του λαδιού μπορεί να ελέγχεται μεταξύ αυτών των δυο σημάνσεων.

(1) Κρατήστε τον κινητήρα επίπεδο και αποσυνδέστε την τάπα λαδιού.
(2) Γεμίστε με λάδι έως την ένδειξη του ανώτερου ορίου. (δείτε Εικ. 3) Χρησιμοποιήστε το μπουκάλι λαδιού κατά το γέμισμα.
(3) Σφίξτε καλά την τάπα λαδιού. Το ανεπαρκές σφίξιμο μπορεί να προκαλέσει την διαρροή λαδιού.

• Μην αντικαταστήσετε το λάδι έχοντας τον κινητήρα υπό κλίση.
• Το γέμισμα του λαδιού με τον κινητήρα υπό κλίση προσθέτει μια ποσότητα λαδιού μεγαλύτερη από την κανονική που προκαλεί την ρύπανση του λαδιού και/ή τον άσπρο καπνό.

2η παρατήρηση στην Αντικατάσταση του λαδιού: “Εάν το λάδι χυθεί έξω”

- Εάν το λάδι χυθεί έξω μεταξύ του ρεζερβουάρ καυσίμου και της κύριας μονάδας του κινητήρα, το λάδι απορροφάται μέσα στη θύρα εισαγωγής του ψυκτικού αέρα, και θα προκληθεί ρύπανση του κινητήρα. Φροντίστε να σκουπίσετε το λάδι που έχει χυθεί πριν την έναρξη της λειτουργίας.

ΑΝΕΦΟΔΙΑΣΜΟΣ

Χειρισμός καυσίμου

Είναι απαραίτητο να χειρίζεστε το καύσιμο με τη μεγαλύτερη δυνατή προσοχή. Το καύσιμο μπορεί να περιέχει ουσίες όμοιες με τους διαλύτες. Ο ανεφοδιασμός πρέπει να γίνεται σε ένα επαρκώς αεριζόμενο δωμάτιο ή σε ένα ανοικτό χώρο. Ποτέ να μην εισπνέετε τους ατμούς του καυσίμου και κρατήστε μακριά σας το καύσιμο. Εάν αγγίξετε το καύσιμο επαναλαμβανόμενα για μακρό χρονικό διάστημα το δέρμα γίνεται ξηρό, και μπορεί να προκαλέσει ασθένεια του δέρματος ή αλλεργία. Εάν το καύσιμο μπει στο μάτι καθαρίστε το με καθαρό νερό. Εάν το μάτι σας παραμείνει ερεθισμένο, συμβουλευτείτε το γιατρό σας.

Χρονική περίοδος αποθήκευσης του καυσίμου

Το καύσιμο πρέπει να χρησιμοποιείται μέσα σε μια περίοδο 4 εβδομάδων, ακόμη και αν είναι φυλαγμένο σε ειδικό δοχείο σε μια καλά αεριζόμενη σκιερή περιοχή.

Εάν δεν χρησιμοποιηθεί ειδικό δοχείο ή εάν το δοχείο μείνει ακάλυπτο, το καύσιμο μπορεί να αλλοιωθεί σε μια μέρα.

ΑΠΟΘΗΚΕΥΣΗ ΤΟΥ ΜΗΧΑΝΗΜΑΤΟΣ ΚΑΙ ΤΟΥ ΔΟΧΕΙΟΥ ΑΝΕΦΟΔΙΑΣΜΟΥ

• Φυλάξτε το μηχάνημα και το δοχείο σε ένα ψυχρό χώρο μακριά από το απευθείας ηλιακό φως.
• Ποτέ να μην φυλάσσετε το καύσιμο στην καμπίνα ή το πορτμπακάζ.

Καύσιμο

Ο κινητήρας είναι ένας τετράχρονος κινητήρας. Βεβαιωθείτε να χρησιμοποιήσετε μια βενζίνη αυτοκινήτου (κανονική βενζίνη ή βενζίνη υψηλής ποιότητας).

Σημειώσεις για το καύσιμο

• Ποτέ να μην χρησιμοποιήσετε ένα μείγμα βενζίνης που περιέχει λάδι μηχανής. Διαφορετικά, θα προκληθεί υπερβολική συσσώρευση άνθρακα ή μηχανικά προβλήματα.
• Η χρήση αλλοιωμένου λαδιού θα προκαλέσει τη μη φυσιολογική εκκίνηση.

Ανεφοδιασμός

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: ΟΙ ΕΥΦΛΕΚΤΕΣ ΟΥΣΙΕΣ ΑΠΑΓΟΡΕΥΟΝΤΑΙ ΑΥΣΤΗΡΑ

Χρησιμοποιούμενη βενζίνη: Βενζίνη αυτοκινήτου (αμόλυβδη βενζίνη)

• Ξεσφίξτε λίγο το καπάκι του ρεζερβουάρ έτσι ώστε να μην υπάρχει διαφορά στην ατμοσφαιρική πίεση.
• Αποσπάστε το καπάκι του ρεζερβουάρ, και ανεφοδιάστε, εκτονώνοντας τον αέρα γέρνοντας το ρεζερβουάρ καυσίμου έτσι ώστε η τρύπα ανεφοδιασμού να βλέπει προς τα πάνω. (Ποτέ να μην γεμίζετε το καύσιμο πλήρως έως την τρύπα ανεφοδιασμού του λαδιού.)
• Σκουπίστε καλά την περιφέρεια του καπακιού του ρεζερβουάρ για να αποτρέψετε στα ξένα σώματα να μπουν μέσα στο ρεζερβουάρ καυσίμου.

• Μετά τον ανεφοδιασμό, σφίξτε καλά το καπάκι του ρεζερβουάρ.

• Εάν υπάρχει κάποια ανωμαλία ή ζημιά στο καπάκι του ρεζερβουάρ, αντικαταστήστε το.

• Το καπάκι του ρεζερβουάρ είναι αναλώσιμο και επομένως θα πρέπει να αντικαθίσταται κάθε δυο με τρία χρόνια.

Πάνω όριο kausímou Καπάκι ρεζερβουάρ kausímou Ρεζερβουάρ kausímou

ΛΕΙΤΟΥΡΓΙΑ

ΠΡΟΣΟΧΗ:

Πάντοτε να χρησιμοποιείτε τον ιμάντα ώμου όταν χρησιμοποιείτε τη μεταλλική λάμα.

Τοποθέτηση του ιμάντα ώμου

Φοράτε τον ιμάντα ώμου πάνω από τον αριστερό ώμο. Βεβαιωθείτε ότι η πόρτη δεν μπορεί να βγει τραβώντας την. Κρεμάστε το εργαλείο όπως δείχνεται.

ΕΙΔΟΠΟΙΗΣΗ:

Προσέξτε να μην παγιδεύσετε μέσα στην πόρπη κάποιο ιματισμό κτλ.

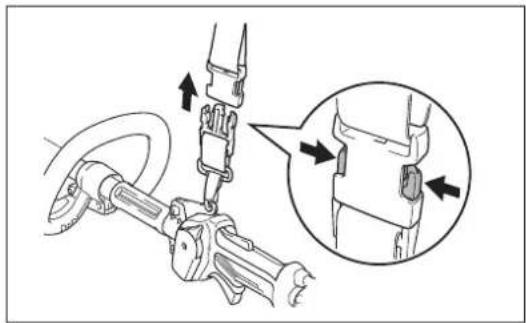

Απόσπαση του ιμάντα ώμου

ΠΡΟΕΙΔΟΠΟΙΗΣΗ:

Αν δεν διατηρήσετε τον πλήρη έλεγχο του μηχανήματος μπορεί να προκληθεί σοβαρός σωματικός τραυματισμός ή ΘΑΝΑΤΟΣ.

Η πόρτη διαθέτει μέσο άμεσης απελευθέρωσης. Απλά πιέστε τις πλευρές και την πόρτη για να ελευθερώσετε το εργαλείο.

Να είστε εξαιρετικά προσεκτικοί για να διατηρήσετε τον έλεγχο του μηχανήματος σε αυτό το χρονικό διάστημα. Μην αφήνετε το μηχάνημα να εκτρέπεται προς το μέρος σας ή προς κάποιον άλλων στην περιοχή εργασίας.

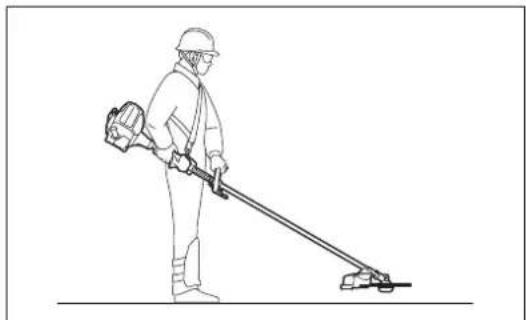

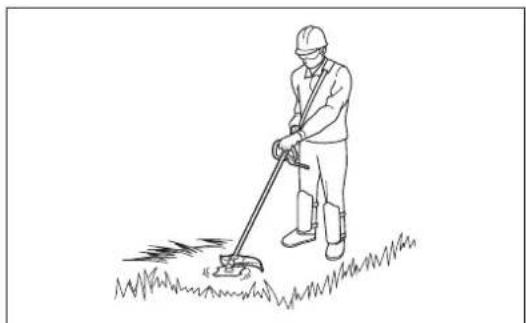

- Προσαρμόστε το μήκος του ιμάντα έτσι ώστε η λάμα κοπής να είναι παράλληλη με το έδαφος.

Τοποθετείτε πάντα το εργαλείο στη δεξιά σας πλευρά. Η σωστή τοποθέτηση του εργαλείου σας παρέχει τον πλήρη έλεγχο και θα ελαττώσει τον κίνδυνο σοβαρού προσωπικού τραυματισμού που προκαλείται από το κλώτσημα.

Δώστε μεγάλη προσοχή για να διατηρήσετε πάντοτε τον έλεγχο του εργαλείου. Μην επιτρέψετε στο εργαλείο να εκτραπεί προς τα εσάς ή προς τον οποιονδήποτε στην περιοχή εργασίας. Αν δεν το κάνετε αυτό, το εργαλείο μπορεί να προκαλέσει σοβαρό τραυματισμό στους παρευρισκόμενους και στον χειριστή.

Λειτουργία νάιλον κοπτικής κεφαλής

Η νάιον κοπτική κεφαλή είναι μια κοπτική κεφαλή διπλής μεσηνέζας με ένα μηχανισμό πρόσκρουσης & τροφοδοσίας. Για να προκληθεί η τροφοδοσία της νάιον μεσηνέζας, η κοπτική κεφαλή πρέπει να κτυπηθεί έναντι του εδάφους όταν περιστρέφεται. Η πιο αποτελεσματική περιοχή κοπτής δείχνεται από την σκιασμένη περιοχή.

ΣΗΜΕΙΩΣΗ:

Εάν η νάιλον μεσηνέζα δεν τροφοδοτείται με το χτύπημα της κεφαλής, επανατυλίξτε/αντικαταστήστε τη νάιλον μεσηνέζα ακολουθώντας τις διαδικασίες που περιγράφονται στην ενότητα "Συντήρηση".

ΣΗΜΕΙΑ ΧΕΙΡΙΣΜΟΥ ΚΑΙ ΤΡΟΠΟΣ ΣΤΑΜΑΤΗΜΑΤΟΣ

ΠΡΟΣΟΧΗ:

Κρατήστε το μηχάνημα γερά κατά την εκκίνηση του κινητήρα. Διαφορετικά, η πτώση του μηχανήματος μπορεί να προκληθεί προσωπικός τραυματισμός. Να τηρείτε τους ισχύοντες κανονισμούς πρόληψης ατυχημάτων!

Εκκίνηση

Μετακινηθείτε τουλάχιστον 3 Μ από το σημείο ανεφοδιασμού με καύσιμο. Τοποθετήστε το Βενζινοκίνητο Θαμνοκοπτικό σε μια καθαρή περιοχή στο έδαφος δίνοντας προσοχή ώστε το εργαλείο κοπής να μην βρίσκεται σε επαφή με το έδαφος ή με άλλα αντικείμενα.

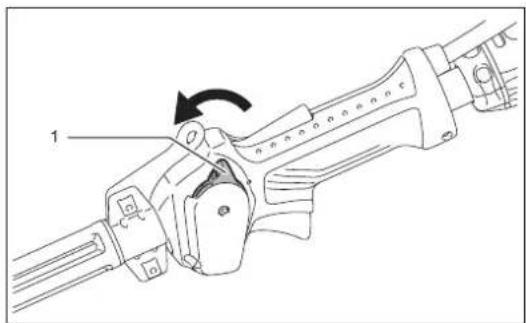

A: Εκκίνηση εν ψυχρώ

1) Τοποθετήστε αυτό το μηχάνημα σε επίπεδη επιφάνεια.
2) Τοποθετήστε τον διακόπτη Ι-Ο (1) στη θέση λειτουργίας.

1

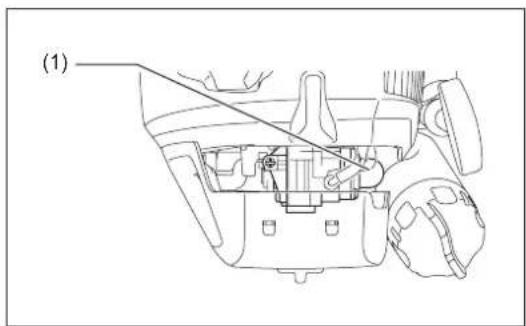

3) Αντλία προέγχυσης

Συνεχίστε να σπρώχνεται την αντλία προέγχυσης έως ότου το καύσιμο να εισέλθει μέσα στην αντλία προέγχυσης (1). (Γενικά, το καύσιμο εισέρχεται μέσα στην αντλία προέγχυσης με 7 έως 10 σπρωξίματα.) Εάν η αντλία προέγχυσης σπρωχτεί υπερβολικά, η περίσσεια ποσότητα βενζίνης επιστρέφει στο ρεζερβουάρ καισίμου.

(1)

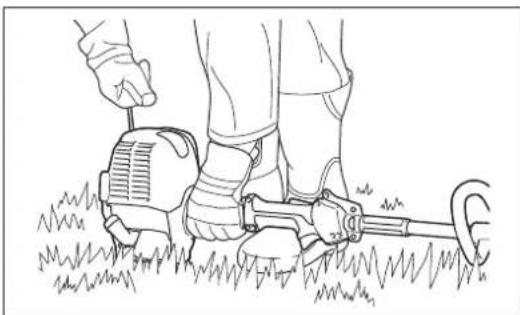

4) Εκκινητήρας ανατύλιξης

Τραβήξτε τη λαβή του εκκινητήρα ελαφρά έως ότου καταστεί δύσκολο το τράβηγμα (σημείο συμπίεσης). Στην συνέχεια επιστρέψετε τη λαβή εκκίνησης, και τραβήξτε την δυνατά.

Ποτέ να μην τραβήξετε το σχοινί μέχρι τέρμα. Όταν τραβηχτεί η λαβή του εκκινητήρα, ποτέ να μην ελευθερώσετε το χέρι σας αμέσως. Κρατήστε τη λαβή του εκκινητήρα έως ότου να επιστρέψει στο αρχικό της σημείο.

5) Λειτουργία προθέρμανσης

Συνεχίστε τη λειτουργία προθέρμανσης για 2 έως 3 λεπτά.

Σημείωση: Εάν εισέλθει υπερβολική ποσότητα καυσίμου, αφαιρέστε το μπουζί και τραβήξτε το χερούλι του εκκινητήρα αργά για να αφαιρέσετε το υπερβολικό καύσιμο. Επίσης, στεγνώστε το τμήμα του ηλεκτροδίου του μπουζιού.

Προσοχή κατά τη λειτουργία:

Εάν ο μοχλός του γκαζιού ανοίξει πλήρως κατά τη λειτουργία χωρίς φορτίο, οι περιστροφές του κινητήρα θα αυξηθούν στις 10.000 λεπτό¹ ή περισσότερο. Ποτέ να μην λειτουργείτε τον κινητήρα σε υψηλότερες ταχύτητες από ό,τι απαιτείται, και διατηρήστε τις περιστροφές σε μια ταχύτητα περίπου 6.000 - 8.000 min¹.

B: Εκκίνηση μετά την λειτουργία προθέρμανσης

1) Σπρώξτε επαναλαμβανόμενα την αντλία προέγχυσης.
2) Κρατήστε τον μοχλό του γκαζιού στη θέση του ρελαντί.
3) Τραβήξτε γερά τον εκκινητήρα ανατύλιξης.
4) Εάν είναι δύσκολη η εκκίνηση του κινητήρα, ανοίξτε το γκάζι στο 1/3 περίπου. Δώστε προσοχή στην λεπίδα κοπής η οποία μπορεί να περιστραφεί.

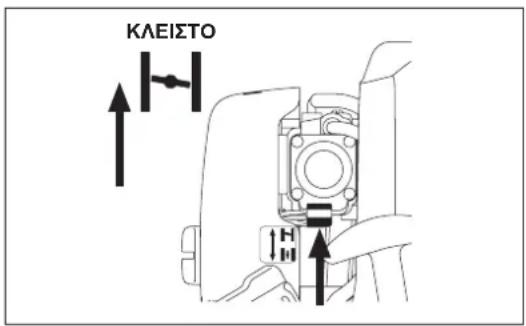

Σε κάποιες φορές, όπως το χειμώνα, που η εκκίνηση του κινητήρα είναι δύσκολη

Λειτουργήστε το μοχλό του τσοκ με την ακόλουθη διαδικασία κατά την εκκίνηση του κινητήρα.

• Αφού εκτελέσετε τα βήμα της εκκίνησης 1) έως 3), τοποθετήστε το μοχλό του τσοκ στην ΚΛΕΙΣΤΗ θέση.
• Εκτελέστε το βήμα εκκίνησης 4) και ξεκινήστε τον κινητήρα.
• Όταν ξεκινήσει ο κινητήρας, τοποθετήσετε τον μοχλό του στοκ στην ΑΝΟΙΚΤΗ θέση.
• Εκτελέστε το βήμα εκκίνησης 5) και ολοκληρώστε το ζέσταμα.

ΠΡΟΣΟΧΗ: Αν ακουστεί ένα μπαγκ (εκρηκτικός θόρυβος) και σταματήσει ο κινητήρας, ή αν σταματήσει ο κινητήρας πριν από το χειρισμό του μοχλού του τσοκ, επιστρέψτε τον μοχλό του τσοκ στην ANOΙΚΤΗ θέση και στη συνέχεια, τραβήξε τη λαβή του εκκινητήρα μερικές φορές για να ξεκινήσει ο κινητήρας.

ΠΡΟΣΟΧΗ: Αν ο μοχλός του τσοκ παραμείνει στην ΚΛΕΙΣΤΗ θέση, και η λαβή εκκινητήρα απλά τραβηχτεί επαναλαμβανόμενα, θα εισέλθει παραπανίσια ποσότητα καυσίμου και ο κινητήρας θα είναι δύσκολο να ξεκινήσει.

ΚΛΕΙΣΤΟ

ANOIKTO

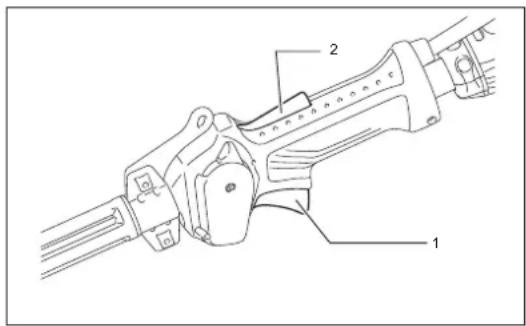

ΣΤΑΜΑΤΗΜΑ

1) Αφήστε εντελώς το μοχλό του γκαζιού (1) και αφού οι στροφές του κινητήρα χαμηλώσουν, ρυθμίστε το διακόπτη Ι-Ο (2) στη θέση ΣΤΑΣΗΣ και ο κινητήρας τώρα θα σταματήσει.
2) Έχετε υπόψη ότι η κεφαλή κοπής μπορεί να μην σταματήσει αμέσως και αφήστε την να σταματήσει εντελώς.

Για να μην τραβηχτεί ο μοχλός του γκαζιού (1) κατά λάθος, παρέχεται ένας μοχλός απασφάλισης (2). Για να αυξήσετε την ταχύτητα του εργαλείου, πιάστε την πίσω χειρολαβή (ο μοχλός απασφάλισης ελευθερώνεται με το πιάσιμο) και, στη συνέχεια, τραβήξτε το μοχλό του γκαζιού.

Για να μειώσετε την ταχύτητα του κινητήρα, ελευθερώστε το μοχλό του γκαζιού.

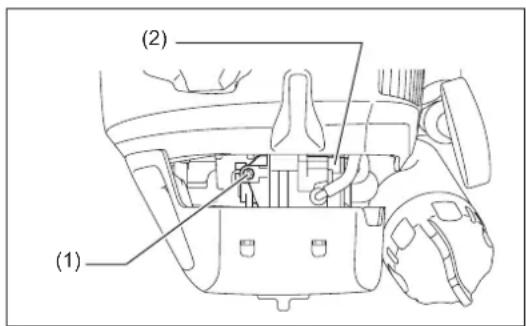

Ρύθμιση της περιστροφής χαμηλής ταχύτητας (ρελαντί)

Όταν είναι απαραίτητο να ρυθμίσετε την περιστροφή χαμηλής ταχύτητας (ρελαντί), εκτελέστε την από τη βίδα ρύθμισης του ρελαντί.

'Ελεγχος της περιστροφής χαμηλής ταχύτητας

ΠΡΟΣΟΧΗ:

Το εξάρτημα κοπής μπορεί να περιστρέφεται κατά τη διάρκεια των ρυθμίσεων του καρμπιρατέρ. Φοράτε τον προστατευτικό εξοπλισμό και τηρήστε όλες τις οδηγίες ασφαλείας. Βεβαιωθείτε ότι το κοπτικό προσάρτημα σταματά την περιστροφή του όταν ο κινητήρας βρίσκεται στο ρελαντί.

ΠΡΟΣΟΧΗ

Όταν η συσκευή είναι κλειστή, σιγουρευτείτε ότι το κοπτικό εξάρτημα είναι σταματημένο πριν τοποθετηθεί κάτω η συσκευή.

• Ρυθμίστε την περιστροφή χαμηλής ταχύτητας στις 3.000 λεπτό¹.
  Εάν είναι απαραίτητο να αλλάξει η ταχύτητα περιστροφής, προσαρμόστε την ρυθμιστική βίδα (1), με ένα σταυρωτό κατσαβίδι.
• Στρέψτε τη ρυθμιστική βίδα προς τα δεξιά και η περιστροφή του κινητήρα θα αυξηθεί. Στρέψτε τη ρυθμιστική βίδα προς τα αριστερά και η περιστροφή του κινητήρα θα μειωθεί.
• Το καρμπιρατέρ (2) είναι γενικά ρυθμισμένο πριν την αποστολή. Εάν είναι απαραίτητη η επαναρρύθμιση, παρακαλούμε επικοινωνήστε με ένα εξουσιοδοτημένο αντιπρόσωπο του σέρβις.

(1) (2)

ΣΥΝΤΗΡΗΣΗ

ΠΡΟΣΟΧΗ: Πριν κάνετε την οποιαδήποτε εργασία πάνω στο Βενζινοκίνητο Θαμνοκοπτικό, πάντοτε να σταματάτε τον κινητήρα και να αποσυνδέετε το καπάκι του μπουζί από το μπουζί (δείτε την ενότητα “έλεγχος του μπουζί”). Να φοράτε πάντα προστατευτικά γάντια!

Για τη διασφάλιση της μεγάλης διάρκειας ζωής και της αποφυγής ζημιάς στη συσκευή, εκτελείτε κατά τακτά διαστήματα τις παρακάτω εργασίες συντήρησης.

Καθημερινός έλεγχος και συντήρηση

– Πριν τη λειτουργία, ελέγξετε τη συσκευή για ξεσφιγμένες βίδες ή εξαρτήματα που λείπουν. Δώστε ιδιαίτερη προσοχή στο σφίξιμο της λάμας κοπής ή στην νάιλον κοπτική κεφαλή.
– Πριν από την λειτουργία, πάντοτε να ελέγχετε για την ύπαρξη βουλώματος στους αεραγωγούς ψύξης και στα πτερύγια του κυλίνδρου. Καθαρίστε τα εάν είναι απαραίτητο.
- Εκτελέστε τις παρακάτω εργασίες συντήρησης καθημερινά μετά την χρήση:
Καθαρίστε εξωτερικά το Βενζινοκίνητο Θαμνοκοπτικό και επιθεωρήστε το για την ύπαρξη ζημιάς.

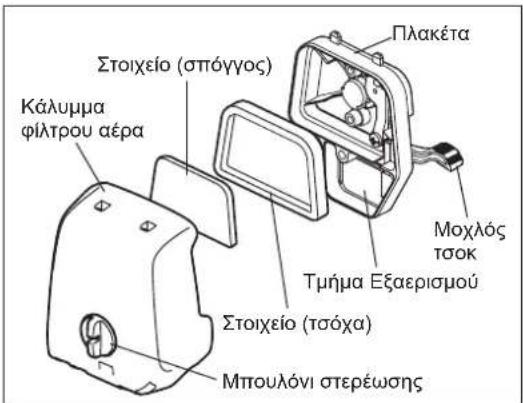

- Καθαρίστε το φίλτρο αέρα. Κατά την εργασία υπό συνθήκες με πολύ σκόνη, καθαρίστε το φίλτρο αρκετές φορές την μέρα.
- Ελέγξτε τη λάμα ή την νάιλον κοπτική κεφαλή για ζημιά και βεβαιωθείτε ότι είναι καλά στερεωμένη.
- Ελέγξτε για να διαπιστώσετε ότι υπάρχει επαρκής διαφορά μεταξύ των ταχυτήτων του ρελαντί και της λειτουργίας και να διασφαλίσετε ότι το κοπτικό εργαλείο είναι σταματημένο όταν ο κινητήρας βρίσκετε στο ρελαντί (εάν είναι απαραίτητο, ελαπτώστε την ταχύτητα του ρελαντί). Εάν στο ρελαντί το εργαλείο συνεχίσει να λειτουργεί, συμβουλευτείτε τον εξουσιοδοτημένο αντιπρόσωπο του σέρβις.

– Ελέγξετε για να διαπιστώσετε ότι ο διακόπτης Ι-Ο, ο μοχλός απεμπλοκής, ο μοχλός χειρισμού και το κουμπί ασφάλισης λειτουργούν σωστά.

Ακόνισμα μεταλλικής λάμας

ΠΡΟΣΟΧΗ:

Οι μεταλλικές λάμες πρέπει να ακονίζονται μόνο σε ένα εξουσιοδοτημένο κατάστημα. Το ακόνισμα με το χέρι μπορεί να προκαλέσει ανισορροπίες στο κοπτικό εργαλείο που προκαλούν Δονήσεις και βλάβη στον εξοπλισμό.

ΣΗΜΕΙΩΣΗ: Για να αυξηθεί η διάρκεια ζωής της κοπτικής λάμας μπορεί να αναποδογυριστεί μια φορά, έως ότου να αμβλύνουν και τα δυο κοπτικά άκρα.

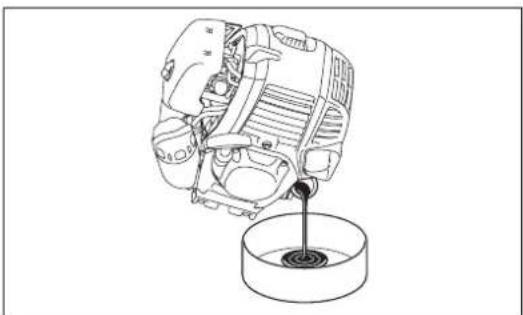

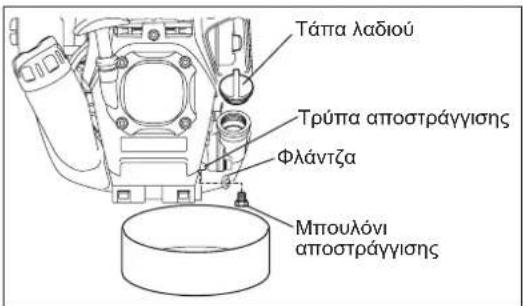

ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΤΟΥ ΛΑΔΙΟΥ ΤΟΥ ΚΙΝΗΤΗΡΑ

Το αλλοιωμένο λάδι του κινητήρα θα μικρύνει την διάρκεια ζωής των εξαρτημάτων που ολισθαίνουν και περιστρέφονται κατά μεγάλο βαθμό. Φροντίσετε να ελέγχετε την περίοδο και την ποσότητα της αντικατάστασης.

ΠΡΟΣΟΧΗ: Γενικά, η κύρια μονάδα του κινητήρα και το λάδι του κινητήρα παραμένουν ακόμη ζεστά αμέσως μετά το σταμάτημα του κινητήρα. Κατά την αντικατάσταση του λαδιού, επιβεβαιώστε ότι η κύρια μονάδα του κινητήρα και το λάδι του κινητήρα έχουν επαρκώς κρυώσει. Διαφορετικά υπάρχει ο κίνδυνος εγκαύματος.

Σημείωση: Εάν το λάδι γεμίσει πάνω από το όριο, το λάδι μπορεί να ρυπανθεί ή να πιάσει φωτιά με άσπρο καπνό.

Περίοδοι αντικατάστασης: Αρχικά, κάθε 20 ώρες λειτουργίας, και στη συνέχεια κάθε 50 ώρες λειτουργίας

Συνιστώμενο λάδι: SAE 10W-30 λάδι Κατηγορίας API Κλάση SF ή υψηλότερη (4-χρονος κινητήρας για αυτοκίνητα)

Κατά την αντικατάσταση εκτελέστε την παρακάτω διαδικασία.

1) Επιβεβαιώστε ότι το καπάκι του ρεζερβουάρ καυσίμου είναι καλά σφιγμένο.
2) Τοποθετήστε ένα μεγάλο δοχείο (λεκάνη, κτλ) κάτω από την τρύπα αποστράγγισης.

3) Αφαιρέστε το μπουλόνι αποστράγγισης και στη συνέχεια αφαιρέστε την τάπα του λαδιού για να αποστραγγιστεί το λάδι από την τρύπα αποστράγγισης.
Τη στιγμή αυτή, φροντίστε ώστε να μην χάσετε τη φλάντζα του μπουλονιού αποστράγγισης ή να μην κολλήσει βρωμιά πάνω στα εξαρτήματα που έχουν αφαιρεθεί.
4) Όταν αποστραγγιστεί όλο τα λάδι, ενώστε τη φλάντζα με το μπουλόνι αποστράγγισης και στερεώστε καλά το μπουλόνι αποστράγγισης έτσι ώστε να μην μπορεί να χαλαρώσει και να προκαλέσει διαρροές.
* Χρησιμοποιώντας ένα ύφασμα σκουπίστε το λάδι που τυχόν υπάρχει πάνω στο μπουλόνι ή στη συσκευή.

Εναλλακτική μέθοδος αποστράγγισης

Αφαιρέστε την τάπα του λαδιού, δώστε κλίση στο Βενζινοκίνητο Θαμνοκοπτικό προς το μέρος της τρύπας του πληρωτή λαδιού και στη συνέχεια, αποστραγγίστε προς τα έξω το λάδι.

Συλλέξτε το λάδι στο δοχείο.

5) Τοποθετήστε επίπεδα τον κινητήρα και στη συνέχεια, γεμίστε βαθμιαία έως τη σήμανση του ανώτερου ορίου με καινούργιο λάδι.
6) Μετά το γέμισμα, σφίξτε καλά την τάπα του λαδιού έτσι ώστε να μην ξεσφίξει και προκαλέσει διαρροές.

Εάν η τάπα του λαδιού δεν στερεωθεί καλά μπορεί να προκληθεί διαρροή.

Καπάκι ρεζερβουάρ καυσίμου Τάπα λαδιού

Τάπτα λαδιού Τρύπα αποστράγγισης Φλάντζα Μπουλόνι αποστράγγισης

Εξωτερικό σημάδι (ανώτερο όριο) Εξωτερικό σημάδι (κατώτερο όριο) Εσωτερικό κλιμακωτό τημα (κατώτερο όριο)

Σημάδι ανώτερου ορίου Λάδι

ΣΗΜΕΙΩΣΕΙΣ ΓΙΑ ΤΟ ΛΑΔΙ

• Ποτέ να μην πετάξετε το παλιό λάδι στα σκουπίδια, στο έδαφος ή στην αποχέτευση. Η απόρριψη του λαδιού υπόκειται στην νομοθεσία. Κατά την απόρριψη, πάντοτε να ακολουθείτε τους σχετικούς νόμους και κανονισμούς. Εάν δεν γνωρίζετε κάποια στοιχεία, επικοινωνήστε με τον Εξουσιοδοτημένο Αντιπρόσωπο του Σέρβις.
• Το λάδι θα αλλοιωθεί ακόμη και αν το φυλάξετε αχρησιμοποίητο. Εκτελέστε τον έλεγχο και την αντικατάσταση σε τακτά διαστήματα (αντικαταστήστε με καινούργιο λάδι κάθε 6 μήνες).

ΚΑΘΑΡΙΣΜΟΣ ΦΙΛΤΡΟΥ ΑΕΡΑ

ΚΙΝΔΥΝΟΣ: ΟΙ ΕΥΦΛΕΚΤΕΣ ΟΥΣΙΕΣ ΑΠΑΓΟΡΕΥΟΝΤΑΙ ΑΥΣΤΗΡΑ

Χρονικό διάστημα καθαρισμού και επιθεώρησης: Καθημερινά (κάθε 10 ώρες λειτουργίας)

• Στρέψτε το μοχλό του τσοκ στην πλήρως κλειστή πλευρά και κρατήστε το καρμπιρατέρ καθαρό από βρωμιά ή σκόνη.
• Ξεσφίξετε το μπουλόνι στερέωσης.
• Αφαιρέστε το κάλυμμα του φίλτρου αέρα τραβώντας την πίσω πλευρά του.
• Αφαιρέστε τα στοιχεία και χτυπήστε τα ελαφρά για να αφαιρέστε τις βρωμιές.
• Εάν τα στοιχεία είναι πάρα πολύ ρυπαρά:
  Αφαιρέστε τα στοιχεία, βυθίστε τα σε ζεστό νερό ή σε νερό με διαλυμένο ουδέτερο απορρυπαντικό, και στεγνώστε τα εντελώς. Μην τα πιέζετε και μην τα τρίβετε κατά το πλύσιμο.
• Πριν συνδέσετε τα στοιχεία, φροντίστε να τα στεγνώστε αμέσως. Το ανεπαρκές στέγνωμα των στοιχείων μπορεί να οδηγήσει στη δυσκολία στην εκκίνηση.
• Σκουπίστε με ένα άχρηστο πανί το λάδι που είναι κολλημένο γύρω από το κάλυμμα του φίλτρου αέρα και το τμήμα του τμήματος αερισμού.
• Τοποθετήστε το στοιχείο (σπόγγος) μέσα στο στοιχείο (τσόχα).
  Τοποθετήστε τα στοιχεία μέσα στην πλακέτα έτσι ώστε ο σπόγγος να βλέπει προς το κάλυμμα του φίλτρου αέρα.
• Αμέσως συνδέστε το κάλυμμα του φίλτρου και σφίξτε το με τα μπουλόνια στερέωσης. (Κατά την επανατοποθέτηση, πρώτα τοποθετήστε την πάνω προεξοχή, και στη συνέχεια την κάτω προεξοχή.)

ΣΗΜΕΙΩΣΕΙΣ:

• Καθαρίστε τα στοιχεία αρκετές φορές την ημέρα, εάν κολλάει πάνω τους υπερβολική σκόνη. Τα βρώμικα στοιχεία μειώνουν την ισχύ του κινητήρα και δυσχεραίνουν την εκκίνηση του κινητήρα.
  – Αφαιρέστε το λάδι από τα στοιχεία. Εάν συνεχιστεί η λειτουργία με τα στοιχεία να παραμένουν βρώμικα από λάδι, το λάδι από το φίλτρο αέρα μπορεί να πέσει έξω, ρυπαίνοντας έτσι το περιβάλλον.
• Μην τοποθετείτε τα στοιχεία στο έδαφος ή σε βρώμικο σημείο. Διαφορετικά, μαζεύουν σκόνη ή θραύσματα και μπορεί να προκληθεί βλάβη στον κινητήρα.
• Ποτέ να μην χρησιμοποιείτε καύσιμα για τον καθαρισμό των στοιχείων. Τα καύσιμα μπορεί να προκαλέσουν βλάβη σε αυτά.

ΕΛΕΓΧΟΣ ΤΟΥ ΜΠΟΥΖΙΟΥ

• Χρησιμοποιήστε μόνο το παρεχόμενο κλειδί γενικής χρήσης για την αφαίρεση ή την τοποθέτηση του μπουζιού.
• Το διάκενο μεταξύ των δυο ηλεκτροδίων του μπουζιού πρέπει να είναι 0,7 - 0,8 χιλ (0,028" - 0,032"). Διορθώστε το διάκενο εάν είναι πολύ μεγάλο ή μικρό. Εάν το μπουζί είναι βουλωμένο ή ρυπαρό, καθαρίστε το καλά ή αντικαταστήστε το.

ΠΡΟΣΟΧΗ: Ποτέ να μην αγγίζετε το σύνδεσμο του μπουζιού καθώς λειτουργεί ο κινητήρας (υπάρχει κίνδυνος ηλεκτροπληξίας από την υψηλή τάση).

ΓΡΑΣΑΡΙΣΜΑ ΤΟΥ ΚΙΒΩΤΙΟΥ ΤΑΧΥΤΗΤΩΝ

- Βάλτε γράσο (Shell Alvania 2 ή ισοδύναμο) στο κιβώτιο ταχυτήτων μέσα από την τρύπα του γράσου κάθε 30 ώρες. (Αυθεντικό γράσο ΜΑΚΙΤΑ μπορεί να αγοραστεί από τον αντιπρόσωπο της ΜΑΚΙΤΑ.)

Πλακέτα Στοιχείο (σπόγγος) Κάλυμμα φίλτρου αέρα Μπουλόνι στερέωσης Τμήμα Εξαερισμού Στοιχείο (τσόχα)

Κιβώτιο ταχυτήτων Τρύπα γράσου

ΚΑΘΑΡΙΣΜΑ ΦΙΛΤΡΟΥ ΚΑΥΣΙΜΟΥ ΠΡΟΕΙΔΟΠΟΙΗΣΗ: ΟΙ ΕΥΦΛΕΚΤΕΣ ΟΥΣΙΕΣ ΑΠΑΓΟΡΕΥΟΝΤΑΙ ΑΥΣΤΗΡΑ

Χρονικό διάστημα καθαρισμού και επιθεώρησης: Μηνιαία (κάθε 50 ώρες λειτουργίας)

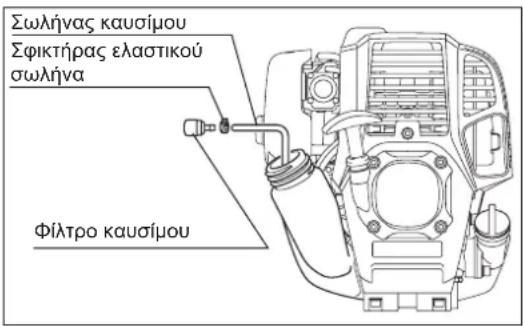

Κεφαλή αναρρόφησης στο ρεζερβουάρ καυσίμου

Ελέγξτε περιοδικά το φίλτρο καυσίμου. Για να ελέγξτε το φίλτρο καυσίμου, ακολουθήστε τα παρακάτω βήματα.

(1) Αφαιρέστε το καπάκι του ρεζερβουάρ καυσίμου, και αποστραγγίστε το καύσιμο για να αδειάστε το ρεζερβουάρ. Ελέγξτε το εσωτερικό του ρεζερβουάρ για τυχόν ξένα υλικά. Εάν υπάρχουν, αφαιρέστε τα.

Σωλήνας καυσίμου Σφικτήρας ελαστικού σωλήνα Φίλτρο καυσίμου

(2) Χρησιμοποιήστε ένα συρματένιο άγκιστρο και τραβήξτε έξω την κεφαλή αναρρόφησης μέσα από το άνοιγμα του ρεζερβουάρ.
(3) Εάν το φίλτρο καυσίμου έχει βουλώσει ελαφρώς, καθαρίστε το. Για να το καθαρίσετε, ανακινήστε το μαλακά και χτυπήστε το ελαφρά στο καύσιμο. Για την αποφυγή ζημιάς, μην το πιέσετε ή το τρίψετε. Το καύσιμο που χρησιμοποιείται για τον καθαρισμό πρέπει να απορρίπτεται σύμφωνα με τη μέθοδο που καθορίζεται από τους κανονισμούς της χώρας σας. Εάν το φίλτρο καυσίμου έχει σκληρύνει ή βουλώσει πολύ, αντικαταστήστε το.
(4) Μετά τον έλεγχο, τον καθαρισμό ή την αντικατάσταση, πιέστε το φίλτρο καυσίμου μέχρι τέρμα στο κάτω μέρος του ρεζερβουάρ καυσίμου.

Το βουλωμένο ή φθαρμένο φίλτρο καυσίμου μπορεί να προκαλέσει ανεπαρκή τροφοδοσία καυσίμου και να μειώσει την ισχύ του κινητήρα. Αντικαταστήστε το φίλτρο καυσίμου τουλάχιστον κάθε τρεις μήνες για να εξασφαλίστε την ικανοποιητική τροφοδοσία καυσίμου στο καρμπιρατέρ.

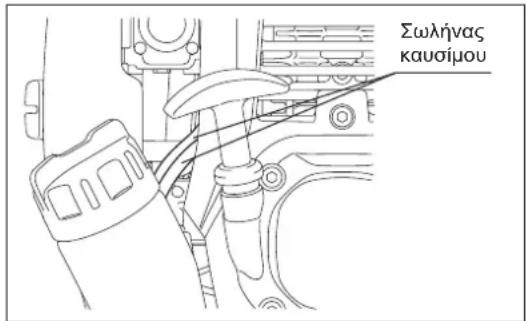

ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΤΗΣ ΣΩΛΗΝΑΣ ΚΑΥΣΙΜΟΥ ΠΡΟΣΟΧΗ: ΟΙ ΕΥΦΛΕΚΤΕΣ ΟΥΣΙΕΣ ΑΠΑΓΟΡΕΥΟΝΤΑΙ ΑΥΣΤΗΡΑ

Χρονικό διάστημα καθαρισμού και επιθεώρησης: Καθημερινά (κάθε 10 ώρες λειτουργίας)

Αντικατάσταση: Ετήσια (κάθε 200 ώρες λειτουργίας)

Αντικαταστήστε την σωλήνα καυσίμου κάθε χρόνο, ανεξάρτητα από την συχνότητα χρήσης. Η διαρροή καυσίμου μπορεί να οδηγήσει στην πυρκαγιά. Εάν ανιχνευτεί η οποιαδήποτε διαρροή κατά την επίθεώρηση, αντικαταστήστε αμέσως την σωλήνα λαδιού.

Σωλήνας καυσίμου

ΕΠΙΘΕΩΡΗΣΗ ΜΠΟΥΛΟΝΙΩΝ, ΠΑΞΙΜΑΔΙΩΝ ΚΑΙ ΒΙΔΩΝ

• Σφίξτε ξανά τα χαλαρά μπουλόνια, παξιμάδια κτλ.
• Ελέγξτε για την περίπτωση διαρροής καυσίμου και λαδιού.
• Αντικαταστήστε τα φθαρμένα εξαρτήματα με καινούργια για μια ασφαλή λειτουργία.

ΚΑΘΑΡΙΣΜΟΣ ΕΞΑΡΤΗΜΑΤΩΝ

• Διατηρήστε τον κινητήρα πάντοτε καθαρό.
• Καθαρίστε τα πτερύγια του κυλίνδρου καθαρά από σκόνη ή βρωμιά. Η κολλημένη σκόνη ή βρωμιά στα πτερύγια θα προκαλέσει το σφήνωμα του πιστονιού.

ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΦΛΑΝΤΖΩΝ ΚΑΙ ΣΤΟΙΧΕΙΩΝ ΣΥΝΑΡΜΟΛΟΓΗΣΗΣ

Κατά την επανασυναρμολόγηση του κινητήρα μετά από την αποσυναρμολόγησή του, φροντίστε να αντικαταστήσετε όλες τις φλάντζες και τα στοιχεία συναρμολόγησης με καινούργια.

Η οποιαδήποτε εργασία συντήρησης ή ρύθμισης που δεν συμπεριλαμβάνεται και δεν περιγράφεται σε αυτό το εγχειρίδιο θα πρέπει να εκτελείται μόνο από τους Εξουσιοδοτημένους Αντιπροσώπους του Σέρβις.

Αντικατάσταση του νάιλον νήματος

(Για το υπεραυτόματο 4)

Σταματήστε τον κινητήρα.

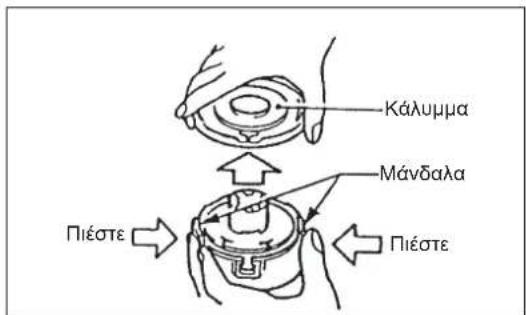

Πιέστε τις εγκοπές στη θήκη προς τα μέσα για να ανυψώσετε το κάλυμμα και στη συνέχει αφαιρέστε τον κύλινδρο.

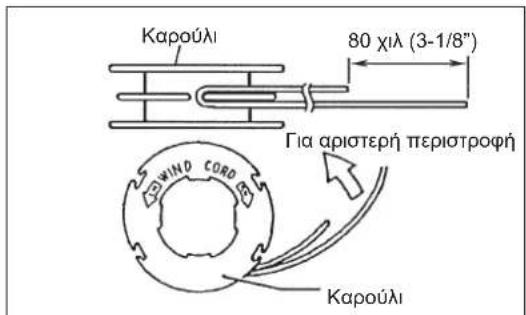

Αγκιστρώστε το κέντρο του καινούργιου νάιλον νήματος στην εγκοπή, με το ένα άκρο του νήματος να προεξέχει περίπου 80 χιλ (3-1/8") περισσότερο από το άλλο.

Στη συνέχεια τυλίξτε και τα δυο άκρα γύρω από τον κύλινδρο προς την διεύθυνση περιστροφής της κεφαλής (η αριστερή κατεύθυνση δείχνεται από το LH και η δεξιά κατεύθυνση από το RH στον κύλινδρο).

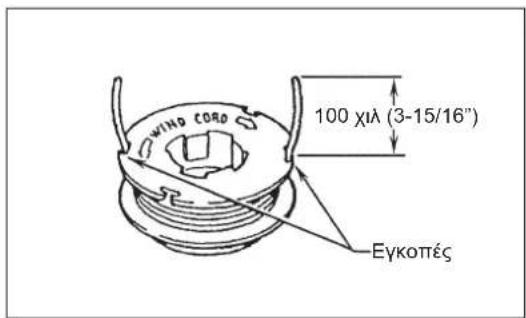

Τυλίξτε γύρω όλο το νήμα εκτός από ένα μήκος 100 χιλ (3-15/16"), αφήνοντας προσωρινά τα αγκιστρωμένα άκρα μέσα στις εγκοπές στο πλάι του κυλίνδρου.

Στερεώστε τον κύλινδρο μέσα στη θήκη έτοι ώστε οι αυλακώσεις και οι προεξοχές του κυλίνδρου να ταιριάζουν με αυτές της θήκης. Να έχετε στην κορυφή την πλευρά με τα γράμματα στον κύλινδρο. Τώρα, απαγκιστρώστε τα άκρα του νήματος από την προσωρινή τους θέση και περάστε τα νήματα μέσα στα οφθαλμίδια για να βγουν έξω από την θήκη.

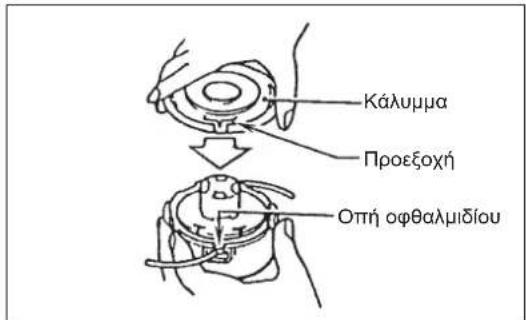

Ευθυγραμμίστε την προεξοχή στο κάτω μέρος του καλύμματος με τις υποδοχές των οφθαλμιδίων.

Στη συνέχει σπρώξτε το κάλυμμα καλά πάνω στην θήκη για το ασφαλίσετε.

Κάλυμμα Μάνδαλα Πιέστε → Πιέστε

Καρούλι 80 χιλ (3-1/8") Για αριστερή περιστροφή Καρούλι

100 χιλ (3-15/16") WIND CORD Εγκοπές

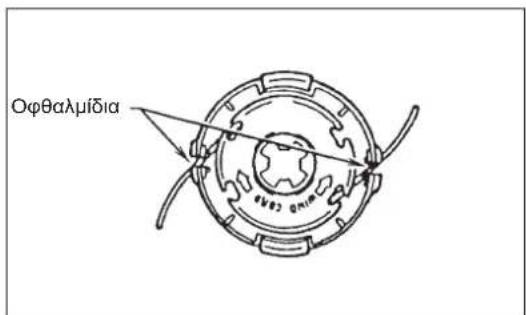

Οφθαλμίδια

Κάλυμμα Προεξοχή Οπή οφθαλμιδίου

(Για το Proulx)

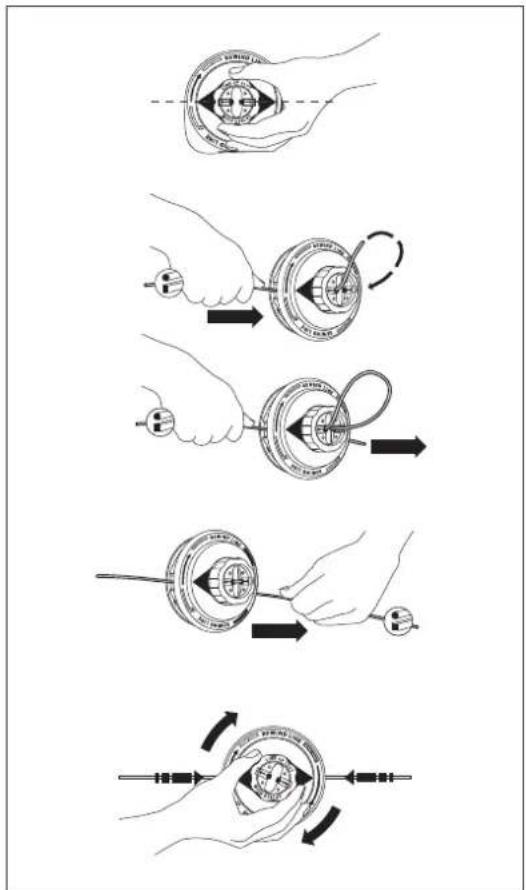

Πρώτα, σταματήστε τον κινητήρα.

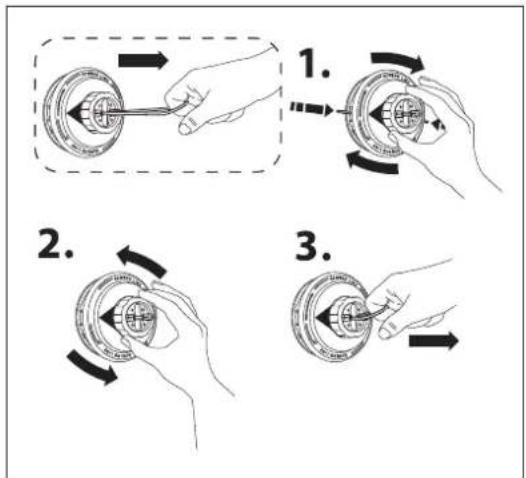

Κρατήστε το κάλυμμα με ασφάλεια και περιστρέψτε το καρούλι δεξιόστροφα μέχρι η υπολειπόμενη νάιλον μεσηνέζα να οπισθοχωρήσει μέσα στο κάλυμμα, και περιστρέψτε προς τα πίσω και προς τα εμπρός για να εκτονωθεί η πίεση στη μεσηνέζα.

Πιάστε το βρόχο στην κορυφή του καρουλιού και τραβήξτε τον από το καρούλι.

Προετοιμάστε μια νάιλον μεσηνέζα με τις ακόλουθες προδιαγραφές.

Μήκος 4,5 m (15 πόδια)

Στρογγυλή μεσηνέζα 2,4 mm (0,095") ή τετράγωνη μεσηνέζα με διαγώνιο 2,0 mm (0,08").

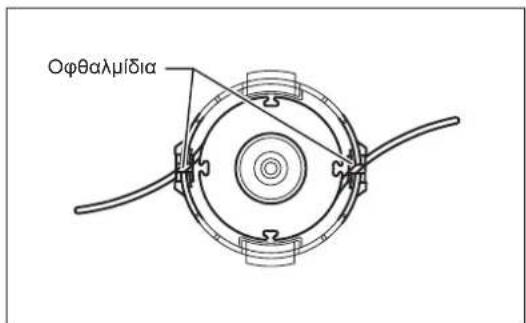

Ευθυγραμμίστε το βέλος στο καρούλι με τα οφθαλμίδια στο κάλυμμα.

Εισαγάγετε το ένα άκρο της νάιλον μεσηνέζας μέσα στο οφθαλμίδιο στην πλευρά του καλύμματος, τροφοδοτήστε μέσα από την τρύπα στην κορυφή του καρουλιού και στη συνέχεια εκ νέου εισαγάγετε μέσα στη δεύτερη τρύπα στην κορυφή του καρουλιού. Σπρώξτε τη νάιλον μεσηνέζα μέσα στις τρύπες μέχρι η μεσηνέζα να περάσει μέσα από τα οφθαλμίδια στο πλάι του καλύμματος.

Σπρώξτε τη νάλον μεσηνέζα μέσα στις τρύπες περνώντας μέσα από τα οφθαλμίδια στο πλάι του καλύμματος, μέχρι να επιτευχθεί ίσο μήκος και στις δύο πλευρές.

Κρατήστε το κάλυμμα με ασφάλεια και περιστρέψτε το καρούλι προς τα δεξιά για να τυλίξετε τη νάιλον μεσηνέζα πάνω στο καρούλι.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Φροντίστε ώστε το κάλυμμα της νάιον κοπτικής κεφαλής να είναι στερεωμένο κατάλληλα στη θήκη όπως περιγράφεται παρακάτω. Αν δεν ασφαλίσετε κατάλληλα το κάλυμμα, μπορεί να προκληθεί η εκτόξευση της νάιον κοπτικής κεφαλής προκαλώντας το σοβαρό προσωπικό τραυματισμό.

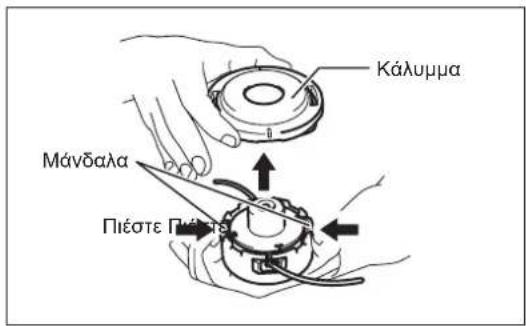

Πιέστε τις εγκοπές στη θήκη προς τα μέσα και ανυψώσετε για να αφαιρέσετε το κάλυμμα.

Απορρίψτε την οποιαδήποτε νάιλον μεσηνέζα που έχει απομείνει.

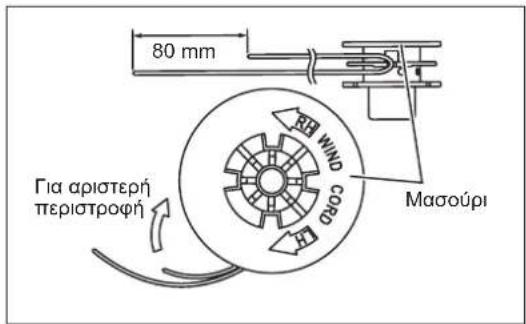

Αγκιστρώστε το κέντρο του καινούργιου νάιλον νήματος στην εγκοπή στο κέντρο του μασουριού ανάμεσα στα 2 κανάλια που παρέχονται για το νάιλον νήμα.

Η μια πλευρά του νήματος πρέπει να είναι 80 mm μακρύτερη από την άλλη πλευρά.

Τυλίξτε και τα δυο άκρα καλά γύρω από το μασούρι προς την διεύθυνση που δείχνεται πάνω στην κεφαλή για αριστερόστροφη κατεύθυνση που υποδεικνύεται από το LH.

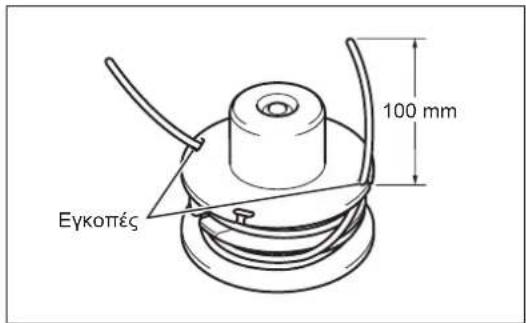

Τυλίξτε γύρω όλο το νήμα εκτός από ένα μήκος 100 mm, αφήνοντας προσωρινά τα αγκιστρωμένα άκρα μέσα στην εγκοπή στο πλάι του μασουριού.

Στερεώστε το μασούρι μέσα στη θήκη έτσι ώστε οι αυλακώσεις και οι προεξοχές του μασουριού να ταιριάζουν με αυτές της θήκης. Να έχετε στην κορυφή την πλευρά με τα γράμματα στο μασούρι. Τώρα, απαγκιστρώστε τα άκρα του νήματος από την προσωρινή τους θέση και περάστε τα νήματα μέσα στα οφθαλμίδια για να βγουν έξω από την θήκη.

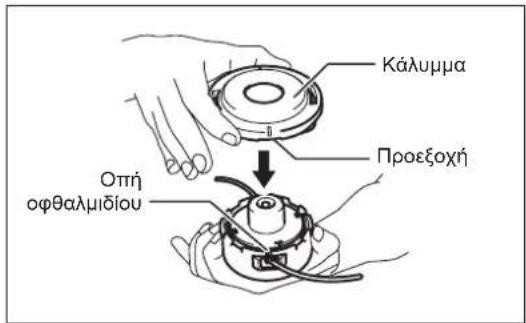

Ταιριάστε την προεξοχή στην κάτω πλευρά του καλύμματος με τις οπές οφθαλμιδίων οφθαλμιδίων.

Στη συνέχεια σπρώξτε το κάλυμμα καλά πάνω στην θήκη για να το ασφαλίσετε. Φροντίστε ώστε τα μάνταλα να εκτίνονται πλήρως πάνω στο κάλυμμα.

Κάλυμμα Μάνδαλα Πιέστε Πιέστε

80 mm Για αριστερή περιστροφή Wind COPD Μασούρι

100 mm Εγκοπές

Οφθαλμίδια

Κάλυμμα Προεξοχή Οπή οφθαλμίδίου

(Για τον τύπο πρόσκρουσης & τροφοδοσίας)

Πρώτα, σταματήστε τον κινητήρα.

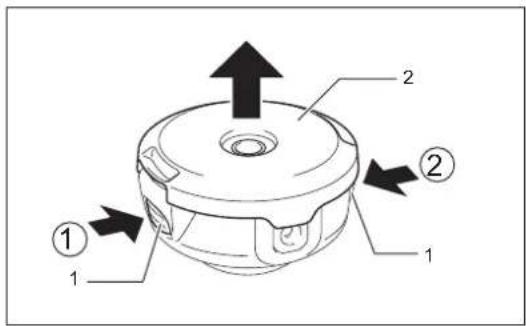

Πατήστε στην μία πλευρά της εγκοπής στη θήκη (1) προς τα μέσα για την απαγκίστρωση. Πραγματοποιήστε την ίδια διαδικασία στην άλλη πλευρά της εγκοπής για να ανασηκώσετε και να βγάλετε το κάλυμμα (2). Μετά την αφαίρεση του καλύμματος, βγάλτε το μασούρι από μέσα.

Αγκιστρώστε το κέντρο του καινούργιου νάλον κοπτικού νήματος στην εγκοπή στο κέντρο του καρουλιού (1), με το ένα άκρο της μεσηνέζας να προεκτείνεται περίπου 80 mm (3 - 1/8") περισσότερο από το άλλο. Στη συνέχεια τυλίξτε και τα δυο άκρα γύρω από το καρούλι προς την διεύθυνση περιστροφής της κεφαλής (η αριστερή κατεύθυνση δείχνεται από το LH στο καρούλι).

Τυλίξτε γύρω όλο το νήμα εκτός από ένα μήκος 100 mm (3 - 15/16"), αφήνοντας προσωρινά τα αγκιστρωμένα άκρα μέσα στις εγκοπές στο πλάι του καρουλιού.

Στερεώστε το καρούλι μέσα στη θήκη έτσι ώστε οι αυλακώσεις και οι προεξοχές στο καρούλι να ταιριάζουν με αυτές στη θήκη. Να έχετε στην κορυφή την πλευρά με τα γράμματα στο καρούλι. Τώρα, απαγκιστρώστε τα άκρα της μεσηνέζας από την προσωρινή τους θέση και περάστε τις μεσηνέζες μέσα στα οφθαλμίδια για να βγουν έξω από την θήκη.

Ταιριάστε την προεξοχή στην κάτω πλευρά του καλύμματος με τις εγκοπές των οφθαλμιδίων.

Στη συνέχεια σπρώξτε το κάλυμμα σταθερά πάνω στο περίβλημα για να το ασφαλίσετε.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Κατά την αποστράγγιση του καυσίμου, φροντίστε να σταματήσετε τον κινητήρα και επιβεβαιώσετε ότι ο κινητήρας έχει κρυώσει. Μετά το σταμάτημα, ο κινητήρας μπορεί να είναι ακόμη ζεστός με την πιθανότητα πρόκλησης εγκαύματος, αναφλεξιμότητας και πυρκαγιάς.

ΠΡΟΣΟΧΗ: Όταν το μηχάνημα πρόκειται να μείνει εκτός λειτουργία για μεγάλο χρονικό διάστημα, αποστραγγίστε όλο το καύσιμο από το ρεζερβουάρ καυσίμου και το καρμπιρατέρ, και στην συνέχεια φυλάξτε το σε ένα ξηρό και καθαρό μέρος.

- Αποστραγγίστε το καύσιμο από το ρεζερβουάρ καυσίμου και το καρμπιρατέρ σύμφωνα με την παρακάτω διαδικασία:

1) Αφαιρέστε το καπάκι του ρεζερβουάρ καυσίμου, και αποστραγγίστε εντελώς το καύσιμο. Εάν υπάρχει το οποιοδήποτε ξένο σώμα μέσα στο ρεζερβουάρ καυσίμου, αφαιρέστε το εντελώς.
2) Τραβήξτε έξω το φίλτρο καυσίμου από την τρύπα ανεφοδιασμού χρησιμοποιώντας ένα σύρμα.
3) Σπρώξτε την αντλία προέγχυσης έως ότου αποστραγγιστεί το καύσιμο από εκεί, και το αποστραγγισμένο καύσιμο να μπει μέσα στο ρεζερβουάρ καυσίμου.
4) Επανατοποθετήστε το φίλτρο στο ρεζερβουάρ καυσίμου, και σφίξτε καλά το καπάκι του ρεζερβουάρ καυσίμου.
5) Στη συνέχεια συνεχίστε να λειτουργείτε τον κινητήρα έως ότου σταματήσει.

• Αφαιρέστε το μπουζί και ρίξτε αρκετές σταγόνες λαδιού κινητήρα μέσα στην τρύπα του μπουζιού.
• Τραβήξτε με προσοχή το χερούλι του εκκινητήρα έτσι ώστε το λάδι του κινητήρα να απλωθεί πάνω από τον κινητήρα και συνδέστε το μπουζί.
• Τοποθετήστε το κάλυμμα στην λεπίδα κοπής.
• Σε γενικές γραμμές, αποθηκεύστε το μηχάνημα σε οριζόντια θέση ή αν αυτό δεν είναι δυνατό, τοποθετήστε το μηχάνημα, έτσι ώστε ο κινητήρας να βρίσκεται κάτω από το εργαλείο κοπής. Σε διαφορετική περίπτωση το λάδι του κινητήρα μπορεί να διαρρεύσει από το εσωτερικό. Δώστε μεγάλη προσοχή στο πως αποθηκεύετε το μηχάνημα για να αποτρατεί η πτώση του μηχανήματος. Διαφορετικά, μπορεί να προκληθεί προσωπικός τραιματισμός.
• Διατηρήστε το αποστραγγισμένο καύσιμο μέσα σε ένα ειδικό δοχείο σε ένα καλά αεριζόμενο χώρο υπό σκιά.

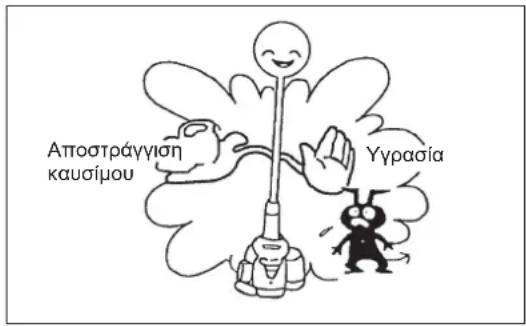

Αποστράγγιση καυσίμου Υγρασία

Προσοχή μετά από μια παρατεταμένη αποθήκευση

– Πριν την εκκίνηση μετά από ένα παρατεταμένο διάστημα διακοπής, φροντίστε να αντικαταστήσετε το λάδι (ανατρέξτε στη Σ 244). Το λάδι θα αλλοιωθεί κατά το διάστημα στο οποίο το μηχάνημα δεν βρίσκεται σε λειτουργία.

Εντοπισμός σφάλματος

Σφάλμα Σύστημα Παρατήρηση Αιτία
Ο κινητήρας δεν ξεκινά ήξεκινά με δυσκολία	Σύστημα ανάφλεξης Σπινθήρας ανάφλεξηςΕΝΤΑΞΕΙΔεν υπάρχει σπινθήραςανάφλεξης	Σφάλμα στην παροχή καυσίμου ή στο σύστημασυμπίεσης, μηχανική βλάβηΟ διακόπτης ΣΤΑΣΗΣ είναι ενεργοποιημένος, σφάλμακαλωδίωσης ή βραχυκύκλωμα, ελαττωματικό μπουζί ήσύνδεσμος, βλάβη στο σύστημα ανάφλεξης
	Παροχή καυσίμου Γεμάτο ρεζερβουάρ Λανθασμένη	θέση του τσοκ, ελαττωματικό καρμπιρατέρ,σωλήνας παροχής καυσίμου λυγισμένος ήμπλοκαρισμένος, βρώμικο καύσιμο
	Συμπίεση Καμιά συμπίεση κατά τοτράβηγμα	Ελαττωματική η κάτω στεγανοποιητική φλάντζατου κυλίνδρου, φθαρμένα στεγανοποιητικά τουστροφαλοφόρου, ελαττωματικοί δακτύλιοι του κυλίνδρουή του πιστονιού ή ακατάλληλη στεγανοποίηση τουμπουζιού
	Μηχανική βλάβη Ο εκκινητήρας δενλειτουργεί	Σπασμένο ελατήριο του εκκινητήρα, σπασμέναεξαρτήματα μέσα στον κινητήρα
Προβλήματα θερμήςεκκίνησης		Ρυπαρό καρμπιρατέρ, καθαρίστε το
Ο κινητήρας ξεκινά αλλάσβήνει	Παροχή καυσίμου Ρεζερβουάρ γεμάτο Λανθασμένη	ρύθμιση του καρμπιρατέρ, βρώμικοκαρμπιρατέρ
		Ελαττωματικό άνοιγμα του ρεζερβουάρ, διακοπή στοσωλήνα παροχής καυσίμου, ελαττωματικό καλώδιο ήδιακόπτης ΣΤΑΣΗΣ
Ανεπαρκής απόδοση Πολλά συστήματαμπορεί να είναιταυτόχροναελαττωματικά		Βρώμικο φίλτρο αέρα, βρώμικο καρμπιρατέρ, σιγαστήραςβουλωμένος, αγωγός εξάτμισης βουλωμένος
	Ανεπαρκές ρελαντί τουκινητήρα

Στοιχείο\Χρόνος λειτουργίας		Πριν τη λειτουργία	Μετά τη λειτουργία	Καθημερινά (10 ώρες)	30 ώρες 50	ώρες 200 ώρες	Σβήσιμο/ διακοπή
Λάδι κινητήρα	Επιθεώρηση	○
	Αντικατάσταση*					^1
Σφίξιμο εξαρτημάτων (μπουλόνι, παξιμάδι)	Επιθεώρηση	○
Ρεζερβουάρ καυσίμου	Καθάρισμα/ επιθεώρηση	○
	Αποστράγγιση καυσίμου						^3
Μοχλός γκαζιού	Έλεγχος λειτουργίας		○
Διακόπτης διακοπής	Έλεγχος λειτουργίας		○
Λάμα κοπής Επιθεώρηση		○		○
Περιστροφή χαμηλής ταχύτητας	Έλεγχος/ ρύθμιση			○
Φίλτρο αέρα Καθαρισμός				○
Μπουζί Επιθεώρηση				○
Ψυκτικός αεραγωγός	Καθάρισμα/ επιθεώρηση			○
Σωλήνα καυσίμου	Επιθεώρηση			○
	Αντικατάσταση*						^2
Γράσο κιβωτίου ταχυτήτων Ανεφοδιασμός					○
Φίλτρο καυσίμου	Καθαρισμός/ αντικατάσταση					○
Διάκενο μεταξύ της βαλβίδας εισαγωγής και της βαλβίδας εκκένωσης	Ρύθμιση *						^2
Λεπτομερής επιθεώρηση κινητήρα							^2
Καρμπιρατέρ	Αποστράγγιση καυσίμου

*1 Εκτελέστε την αρχική αντικατάσταση μετά από 20 ώρες λειτουργίας.
*2 Για την επιθεώρηση των 200 ωρών, απευθυνθείτε σε ένα Εξουσιοδοτημένο Αντιπρόσωπο του Σέρβις ή σε ένα συνεργείο.
*3 Μετά το άδειασμα του ρεζερβουάρ καυσίμου, συνεχίστε τη λειτουργία του κινητήρα για την αποστράγγιση του καυσίμου στο καρμπιρατέρ.

ΕΠΙΛΥΣΗ ΠΡΟΒΛΗΜΑΤΩΝ

Πριν ζητήσετε βοήθεια για επισκευές, ελέγξετε το πρόβλημα μόνοι σας. Εάν βρεθεί κάποια ανωμαλία, χειριστείτε το μηχάνημά σας σύμφωνα με τα όσα περιγράφονται σε αυτό το εγχειρίδιο. Ποτέ μην προσπαθήσετε να αποσυναρμολογήσετε το οποιοδήποτε εξάρτημα ενάντια σε όσα περιγράφονται. Για επισκευές, ελάτε σε επαφή με τον Εξουσιοδοτημένο Αντιπρόσωπο του Σέρβις ή την τοπική αντιπροσωπεία.

Κατάσταση προβλήματος Πιθανή απία (δυσλειτουργία) Αποκατάσταση
Ο κινητήρας δεν ξεκινά	Αστοχία λειτουργίας της αντλίας προέγχυσης Σπρώξτε 7 με 10 φορές
	Χαμηλή ταχύτητα τραβήγματος του κορδονιού του εκκινητήρα	Τραβήξτε πιο δυνατά
	Έλλειψη καυσίμου Προσθέστε καύσιμο
	Βουλωμένο φίλτρο καυσίμου Καθαρίστε
	Λυγισμένος σωλήνας καυσίμου Ισιώστε το σωλήνα καυσίμου
	Αλλοιωμένο καύσιμο Το αλλοιωμένο καύσιμο καθιστά την εκκίνηση πιο δύσκολη. Αντικαταστήστε με ένα καινούργιο. (Συνιστώμενη αντικατάσταση: 1 μήνα)
	Υπερβολική αναρρόφηση καυσίμου Τοποθετήστε το μοχλό του γκαζιού από την ενδιάμεση ταχύτητα στην υψηλή ταχύτητα και τραβήξτε τον χερούλι του εκκινητήρα έως ότου να ξεκινήσει ο κινητήρας. Όταν ξεκινήσει ο κινητήρας, η λάμα κοπής αρχίζει να περιστρέφεται. Δώστε μεγάλη προσοχή στην λεπίδα κοπής.Εάν ο κινητήρας δεν ξεκινά ακόμη, αφαιρέστε το μπουζί, στεγνώστε το ηλεκτρόδιο, και επανατοποθετήστε τα στην αρχική τους θέσης. Στη συνέχεια, ξεκινήστε όπως έχει καθοριστεί προηγουμένως.
	Αποσυνδεδεμένο καπάκι μπουζιού Συνδέστε το καλά
	Ρυπαρό μπουζί Καθαρίστε
	Μη φυσιολογικό διάκενο του μπουζιού Ρυθμίστε το διάκενο
	Άλλη ανωμαλία του μπουζιού Αντικαταστήστε
	Μη φυσιολογικό καρμπιρατέρ Ζητήστε την επιθεώρηση και την συντήρηση.
	Το κορδόνι του εκκινητήρα δεν μπορεί να τραβηχτεί	Ζητήστε την επιθεώρηση και την συντήρηση.
	Μη φυσιολογικό σύστημα μετάδοσης	Ζητήστε την επιθεώρηση και την συντήρηση.
Ο κινητήρας σταματά γρήγοραΗ ταχύτητα του κινητήρα δεν αυξάνεται	Ανεπαρκές ζέσταμα	Εκτελέστε την λειτουργία προθέρμανσης
	Ο μοχλός του τσοκ είναι τοποθετημένος στο “ΚΛΕΙΣΤΟ” παρότι έχει ζεσταθεί ο κινητήρας.	Τοποθετήστε στο “ΑΝΟΙΚΤΟ”
	Βουλωμένο φίλτρο καυσίμου Καθαρισμός ή αντικατάσταση
	Ρυπαρό ή βουλωμένο φίλτρο αέρα Καθαρίστε
	Μη φυσιολογικό καρμπιρατέρ Ζητήστε την επιθεώρηση και την συντήρηση.
	Μη φυσιολογικό σύστημα μετάδοσης	Ζητήστε την επιθεώρηση και την συντήρηση.
Η λάμα κοπής δεν περιστρέφεται↓Σταματήστε τον κινητήρα αμέσως	Ξεσφιγμένη λάμα κοπής-παξιμάδι σύσφιξης	Σφίξτε καλά
	Κλαδάκια πιάστηκαν από την λάμα κοπής ή το κάλιμμα αποτροπής διασποράς.	Αφαιρέστε τα ξένα σώματα
	Μη φυσιολογικό σύστημα μετάδοσης	Ζητήστε την επιθεώρηση και την συντήρηση.
Η κύρια μονάδα υφίσταται ανώμαλη δόνηση↓Σταματήστε τον κινητήρα αμέσως	Σπασμένη, λυγισμένη ή φθαρμένη λάμα κοπής	Αντικαταστήστε την λάμα κοπής
	Ξεσφιγμένη λάμα κοπής-παξιμάδι σύσφιξης	Σφίξτε καλά
	Μετατόπιση του κυρτού τμήματος της λάμας κοπής και του υποστηρικτικού εξαρτήματος της λάμας κοπής.	Συνδέστε το καλά
	Μη φυσιολογικό σύστημα μετάδοσης	Ζητήστε την επιθεώρηση και την συντήρηση.
Η λάμα κοπής δεν σταματά αμέσως↓Σταματήστε τον κινητήρα αμέσως	Υψηλή περιστροφή του ρελαντί Ρυθμίστε
	Αποσυνδεδεμένο καλώδιο γκαζιού	Συνδέστε το καλά
	Μη φυσιολογικό σύστημα μετάδοσης	Ζητήστε την επιθεώρηση και την συντήρηση.
Ο κινητήρας δεν σταματά↓Λειτουργήστε τον κινητήρα στο ρελαντί και τοποθετήστε τον μοχλό του τσοκ στο ΚΛΕΙΣΤΟ	Αποκολλημένος συνδετήρας	Συνδέστε τον καλά
	Μη φυσιολογικό ηλεκτρικό σύστημα	Ζητήστε την επιθεώρηση και την συντήρηση.

Όταν ο κινητήρας δεν ξεκινά μετά την λειτουργία προθέρμανσης:
Εάν δεν υπάρχει καμιά ανωμαλία στα σημεία ελέγχου, ανοίξτε το γκάζι περίπου στο 1/3 και ξεκινήστε τον κινητήρα.

TEKNİK VERİLER
