BEDIENUNGSANLEITUNG EM2654LH MAKITA

Modell		EM2653LH, EM2654LH	EM2653LHC, EM2654LHC	EM2653LHN
Abmessungen: Länge x Breite x Höhe (ohne Schneidwerkzeug)	mm	1.765 x 368 x 293 1.765 x 305 x 310 1.765 x 223 x 325
Gewicht (ohne Kunststoffschutz und Schneidwerkzeug)	kg	5,2 5,2 5,3
Motortyp		Luftgekühlter, 4-Takt-Einzylinder
Fassungsvermögen (Kraftstofftank) L		0,6
Fassungsvermögen (Öltank) L		0,08
Motor-Hubraum cm	3	25,4
Maximale Motorleistung kW		0,77 bei 7.000 min-1
Motordrehzahl bei empfohlener max. Wellendrehzahl	min-1	10.000
Maximale Wellendrehzahl (entsprechend) min	-1	7.400
Leerlaufdrehzahl min	-1	3.000
Drehzahl Kupplungseingriff min	-1	3.900
Vergaser		Membranvergaser
Zündkerze Typ		NGK CMR4A

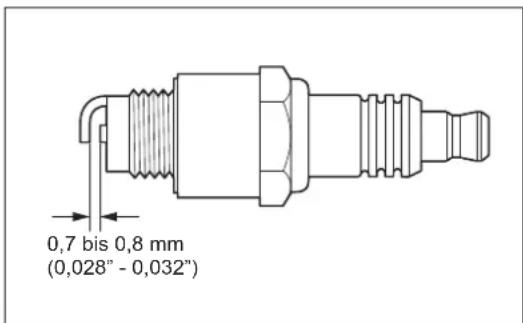

Elektrodenabstand mm		0,7 - 0,8
Kraftstoff		Kfz-Ottokraftstoff (Benzin)
Motoröl		Öl nach API-Klassifikation SAE 10W-30 Klasse SF oder höher (Motoröl für Kfz-Viertaktmotoren)
Durchmesser des Schneidwerkzeugs (mit Metallschneidblatt)	mm	230 --
Durchmesser des Schneidwerkzeugs (mit Nylon-Schneidkopf)	mm	420	420	420
Übersetzung Getriebe		14/19

• Aufgrund unserer beständigen Forschungen und Weiterentwicklungen sind Änderungen an den hier angegebenen Technischen Daten ohne Vorankündigung vorbehalten.
  • Die Technischen Daten können in den einzelnen Ländern voneinander abweichen.

Schallpegel (Modell: EM2653LH, EM2654LH)

	Durchschnittlicher Schalldruckpegel Durchschnittlicher Schallleistungspegel				Zutreffende Norm
	L_PAeq (dB (A)) Ab	weichung K (dB (A)) L	w_Aeq (dB (A)) Ab	weichung K (dB (A))
Metallschneidblatt 92,1 2,7	105 1,5				ISO 22868
Nylon-Schneidkopf 94,8 0,9	111,3 1,3

Schallpegel (Modell: EM2653LHC, EM2654LHC)

	Durchschnittlicher Schalldruckpegel Durchschnittlicher Schallleistungspegel				Zutreffende Norm
	L_PA eq (dB (A)) Ab	weichung K (dB (A)) L	_WA eq (dB (A)) Ab	weichung K (dB (A))
Nylon-Schneidkopf 95,6 2,2	110,4 0,8 ISO 22868

Schallpegel (Modell: EM2653LHN)

	Durchschnittlicher Schalldruckpegel Durchschnittlicher Schallleistungspegel				Zutreffende Norm
	L_PAeq (dB (A)) Abweichung K (dB (A)) L		_WAeq (dB (A)) Abweichung K (dB (A))
Nylon-Schneidkopf 95,9 2,2	111,1 1,3 ISO 22868

Vibration (Modell: EM2653LH, EM2654LH)

	Linke Hand Rechte Hand				Zutreffende Norm
	a_hveq (m/s2)	Abweichung K (m/s2)	a_hveq (m/s2)	Abweichung K (m/s2)
Metallschneidblatt 4,6	1,1	4,8	2,1		ISO 22867
Nylon-Schneidkopf	4,0	0,6	4,6	1,3

Vibration (Modell: EM2653LHC, EM2654LHC)

	Linke Hand Rechte Hand				Zutreffende Norm
	a_hveq (m/s2)	Abweichung K (m/s2)	a_hveq (m/s2)	Abweichung K (m/s2)
Nylon-Schneidkopf	4,1	1,0	3,9	2,0	ISO 22867

Vibration (Modell: EM2653LHN)

	Linke Hand Rechte Hand				Zutreffende Norm
	a_hveq (m/s2)	Abweichung K (m/s2)	a_hveq (m/s2)	Abweichung K (m/s2)
Nylon-Schneidkopf	4,5	1,4	3,3	1,1	ISO 22867

SYMBOLE

Beim Lesen der Gebrauchsanleitung werden Sie die folgenden Symbole bemerken.

Bitte lesen Sie die Bedienungsanleitung und befolgen Sie die Warnungen und Sicherheitshinweise!

Besondere Aufmerksamkeit erforderlich!

Verboten!

Halten Sie Abstand!

Gefahr durch herumfliegende Gegenstände!

Rauchverbot!

Umgang mit offenen Flammen verboten!

Tragen Sie Schutzhandschuhe!

Tragen Sie festes Schuhwerk mit rutschfester Sohle. Empfohlen werden Arbeitsschutzschuhe mit Stahlkappen!

Rückschlag!

Im Arbeitsbereich dürfen sich weder Personen noch Tiere aufhalten!

Tragen Sie Schutzhelm, Schutzbrille und Gehörschutz!

Maximal zulässige Werkzeugdrehzahl

Kraftstoff (Benzin)

Manueller Motorstart

Not-Aus

Erste Hilfe

EIN / START

AUS / STOPP

Verwenden Sie niemals ein Metallschneidblatt!

SICHERHEITSVORSCHRIFTEN

Allgemeine Sicherheitsregeln

• Lesen Sie diese Betriebsanleitung durch und machen Sie sich mit dem Umgang mit diesem Werkzeug vertraut. Unzureichend informierte Bediener können durch unsachgemäßen Umgang mit dem Werkzeug sich und andere gefährden.
• Verleihen Sie das Werkzeug nur an Personen, die nachweislich über Erfahrungen im Umgang mit derartigen Werkzeugen verfügen. Überreichen Sie stets auch diese Betriebsanleitung.
• Erstanwender sollten sich von ihrem Händler eine grundlegende Einweisung geben lassen, um mit dem Umgang mit Motorsensen vertraut zu werden.
• Kindern und Jugendlichen unter 18 Jahren ist die Bedienung dieses Werkzeugs untersagt. Personen über 16 Jahre dürfen das Werkzeug für Übungszwecke bedienen, jedoch nur unter Aufsicht eines entsprechend qualifizierten Anleiters.
• Verwenden Sie dieses Werkzeug stets mit äußerster Vorsicht und Aufmerksamkeit.
• Betreiben Sie dieses Werkzeug nur, wenn Sie in guter physischer Verfassung sind. Führen Sie alle Arbeiten ruhig und mit Vorsicht aus. Die Bedienperson ist gegenüber Dritten haftbar.
• Betreiben Sie dieses Werkzeug nie unter dem Einfluss von Alkohol und/oder Medikamenten, oder wenn Sie müde oder erkrankt sind.
  – Die Erlaubnis zur Verwendung dieses Werkzeugs kann durch örtlich geltende Gesetze und Bestimmungen eingeschränkt sein.

Verwendungszweck des Werkzeugs

- Dieses Werkzeug darf ausschließlich für das Schneiden von Gras, Unkrautbewuchs, Gestrüpp und Wildwuchs verwendet werden. Das Werkzeug darf nicht für andere Zwecke verwendet werden, beispielsweise zum Beschneiden von Einfassungen oder Hecken, da es dabei zu Verletzungen kommen kann.

Persönliche Schutzausrüstung

• Tragen Sie zweckmäßige und geeignete Kleidung, d. h. die Kleidung sollte am Körper anliegen, jedoch ohne zu behindern. Tragen Sie keinen Schmuck. Tragen Sie keine Kleidung, mit der Sie sich in Büschen oder Gestrüpp verfangen könnten.
• Um Verletzungen von Gehör, Augen, Händen und Füßen zu vermeiden, aber auch um Ihre Hörleistung zu schützen, ist während des Betriebs des Werkzeugs die folgenden Schutzausrüstungen oder Schutzkleidungen zu tragen.
• Tragen Sie stets einen Helm, wenn die Gefahr herabfallender Gegenstände besteht. Der Schutzhelm (1) muss regelmäßig auf Beschädigungen überprüft und spätestens alle 5 Jahre durch einen neuen Helm ersetzt werden. Verwenden Sie ausschließlich zugelassene Schutzhelme.
• Das Visier (2) des Helms (oder alternativ eine Schutzbrille) schützt das Gesicht vor herumfliegenden Fremdkörpern und Steinen. Tragen Sie während des Betriebs des Werkzeugs eine Schutzbrille oder ein Visier, um Verletzungen der Augen zu vermeiden.
• Tragen Sie einen angemessenen Gehörschutz, um eine Schädigung des Gehörs zu vermeiden (Gehörschutzkapseln (3), Gehörschutzstöpsel usw.).
• Arbeitsanzüge (4) schützen gegen herumfliegende Steine und Fremdkörper. Wir empfehlen dringend, dass der Bediener einen Arbeitsanzug trägt.
• Handschuhe (5) sind Bestandteil der vorgeschriebenen Ausrüstung und müssen bei Betrieb dieses Werkzeugs immer getragen werden.
• Tragen Sie beim Arbeiten mit dem Werkzeug stets feste Schuhe (6) mit rutschfesten Sohlen. Derartige Schuhe schützen vor Verletzungen und geben einen sicheren Halt.

Starten der Motorsense

• Vergewissern Sie sich, dass sich in einem Arbeitsbereich von 15 m keine Kinder oder andere Personen aufhalten, achten Sie außerdem auf Tiere im Arbeitsbereich.
• Überprüfen Sie vor jeder Verwendung, dass das Werkzeug betriebssicher ist. Prüfen Sie die Sicherheit des Schneidwerkzeugs, den Gashebel auf einfache Bedienung und die Arretierung des Gashebels auf ordnungsgemäße Funktion.
• Im Leerlauf darf sich das Schneidwerkzeug nicht drehen. Wenden Sie sich bei Bedenken an Ihren Händler, um die Einstellungen überprüfen zu lassen. Sorgen Sie dafür, dass die Griffe sauber und trocken sind, und testen Sie die Funktion des Start-/Stoppschalters.

Schematische Darstellung 360° 15 Meter 15m(50FT)

Starten Sie die Motorsense nur gemäß den Anleitungen.
- Starten Sie den Motor auf keine andere Weise!
- Verwenden Sie die Motorsense und die Werkzeuge nur für die angegebenen Zwecke.
- Starten Sie den Motor nur, wenn das Werkzeug vollständig zusammengebaut ist. Der Betrieb des Werkzeugs ist nur gestattet, wenn alles dazugehörige Zubehör anmontiert ist!
- Überprüfen Sie vor dem Starten, dass das Schneidwerkzeug keine harten Gegenstände (Geäst, Steine usw.) berührt, da sich das Schneidwerkzeug beim Starten dreht.
- Schalten Sie den Motor bei Auftreten von Problemen mit dem Motor sofort aus. - Sollte das Schneidwerkzeug Steine oder andere harte Gegenstände treffen, schalten Sie sofort den Motor aus und überprüfen Sie das Schneidwerkzeug.
- Überprüfen Sie das Schneidwerkzeug in regelmäßigen, kurzen Zeitabständen. Prüfen Sie durch einen Klopftest auf Haarrisse.
- Wenn das Werkzeug einem starken Stoß ausgesetzt wurde oder heruntergefallen ist, überprüfen Sie den Zustand des Werkzeugs, bevor Sie die Arbeiten fortsetzen. Überprüfen Sie das Kraftstoffsystem auf Leckagen und die Bedienelemente und Sicherheitseinrichtungen auf Fehlfunktionen. Wenn Sie einen Schaden bemerken oder sich nicht sicher sind, wenden Sie sich zur Inspektion und Reparatur an unser Ihr autorisiertes Servicecenter.
- Betreiben Sie das Werkzeug nur mit befestigtem Schultergurt; der Schultergurt muss vor Inbetriebnahme der Motorsense an den Bediener angepasst werden. Wichtig ist, dass der Schultergurt auf die Körpergröße des Bedieners eingestellt wird, um ein Ermüden während der Arbeiten zu verhindern. Halten Sie die Motorsense während des Betriebs niemals mit nur einer Hand.
- Halten Sie die Motorsense während des Betriebs mit beiden Händen. Sorgen Sie immer für einen sicheren Stand.
- Betreiben Sie das Werkzeug stets so, dass Sie keine Abgase einatmen. Betreiben Sie den Motor niemals in geschlossenen Räumen (Gefahr einer Gasvergiftung). Kohlenmonoxid ist ein geruchloses Gas.
- Schalten Sie den Motor aus, wenn Sie das Werkzeug ablegen oder wenn Sie das Werkzeug unbeaufsichtigt lassen, und lagern Sie das Werkzeug immer an einem sicheren Ort, um die Gefährdung von Personen und Beschädigungen des Werkzeugs zu vermeiden.
- Legen Sie die heiße Motorsense niemals in trockenes Gras oder auf sonstige entflammbare Materialien ab.
- Bringen Sie stets den Schneidwerkzeugschutz am Werkzeug an, bevor Sie den Motor starten. Andernfalls kann der Kontakt mit dem Schneidwerkzeug schwere Verletzungen verursachen.
- Während des Betriebs müssen alle mit dem Werkzeug gelieferten Schutzvorrichtungen und Abdeckungen verwendet werden.
- Betreiben Sie den Motor niemals mit beschädigtem Auspuffschalldämpfer.
- Schalten Sie den Motor während des Transports aus.
- Bringen Sie vor dem Transportieren des Werkzeugs stets die Abdeckung am Schneidblatt an.
- Sorgen Sie bei Transport des Werkzeugs in einem Fahrzeug für eine sichere Ablage, um das Austreten von Kraftstoff zu vermeiden.
- Sorgen Sie dafür, dass beim Transport der Kraftstofftank des Werkzeugs vollständig leer ist.
- Setzen Sie beim Abladen der Motorsense beim Abladen von einem LKW den Motor niemals hart auf den Boden auf; anderenfalls kann der Kraftstofftank beschädigt werden.
- Lassen Sie das Werkzeug nur in einem Notfall zu Boden fallen, da dadurch das Werkzeug beschädigt werden kann.
- Heben Sie das Werkzeug bei einem Umsetzen immer vollständig vom Boden ab. Das Ziehen des Werkzeugs am Kraftstofftank ist äußerst gefährlich und kann zu Beschädigung des Tanks oder Auslaufen von Kraftstoff führen und ggf. einen Brand verursachen.

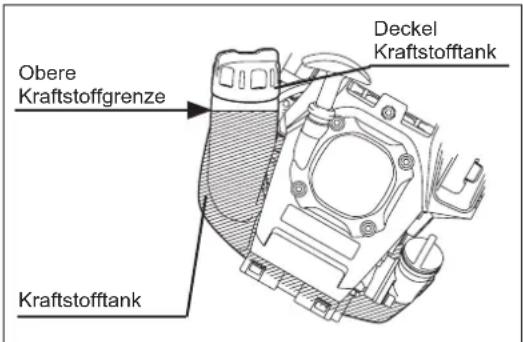

Auftanken

• Schalten Sie den Motor aus, halten Sie den Motor von offenen Flammen fern und rauchen Sie während des Auftankens nicht.
• Vermeiden Sie Hautkontakt mit Mineralölprodukten. Atmen Sie die Kraftstoffdämpfe nicht ein. Tragen Sie zum Auftanken immer Schutzhandschuhe. Wechseln und reinigen Sie Schutzkleidung regelmäßig.
• Stellen Sie zur Vermeidung einer Kontaminierung des Erdbodens (Umweltschutz) sicher, dass kein Kraftstoff und kein Öl in das Erdreich eindringt. Wischen Sie verschütteten Kraftstoff unverzüglich von der Motorsense ab.
• Achten Sie darauf, dass Ihre Kleidung nicht in Kontakt mit Kraftstoff kommt. Falls Ihre Kleidung in Kontakt mit Kraftstoff gekommen ist, wechseln Sie die Kleidung sofort (Brandgefahr!).
• Überprüfen Sie den Tankdeckel regelmäßig auf ordnungsgemäßen Sitz und auf Dichtheit.
• Schrauben Sie den Tankdeckel ordnungsgemäß fest. Entfernen Sie sich mindesten 3 m vom Ort des Auftankens, bevor Sie den Motor starten.
• Tanken Sie das Werkzeug niemals in geschlossenen Räumen auf. Andernfalls kann es aufgrund einer Ansammlung von Kraftstoffdämpfen auf dem Boden zu einer Explosion kommen.
• Transportieren und lagern Sie Kraftstoff ausschließlich in dafür zugelassenen Behältern. Stellen Sie sicher, dass Kinder keinen Zugang zu gelagertem Kraftstoff haben.

• Verwenden Sie das Werkzeug nur bei guten Licht- und Sichtverhältnissen. Achten Sie im Winter auf rutschige oder nasse Bereiche, z. B. auf vereiste oder schneebedeckte Flächen (Rutschgefahr). Sorgen Sie immer für einen sicheren Stand.
  – Schneiden Sie niemals über Hüfthöhe.
  – Schneiden Sie niemals auf einer Leiter stehend.
• Klettern Sie niemals auf Bäume, um mit dem Werkzeug zu schneiden.
  – Arbeiten Sie niemals auf nicht stabilen Flächen.
• Entfernen Sie Sand, Steine, Nägel usw. aus dem Arbeitsbereich. Fremdkörper können das Schneidwerkzeug beschädigen und so gefährliche Rückschläge verursachen.
• Vergewissern Sie sich vor Beginn des Schnitts, dass das Schneidwerkzeug die volle Arbeitsdrehzahl erreicht hat.
• Schwingen Sie das Werkzeug bei Verwendung von Metallblättern im Halbkreis von rechts nach links, wie eine Sense. Falls sich Gras oder Äste zwischen dem Schneidwerkzeug und dem Schutz verfangen, stoppen Sie vor dem Reinigen stets den Motor. Andernfalls kann eine unbeabsichtigte Drehung des Blattes schwere Verletzungen verursachen.
• Legen Sie regelmäßig Pausen ein, damit es nicht zu einem Kontrollverlust aufgrund von Ermüdungserscheinungen kommt. Wir empfehlen, jede Stunde eine Pause von 10 bis 20 Minuten einzulegen.

Schneidwerkzeuge

- Verwenden Sie ein für die anstehenden Arbeiten geeignetes Schneidwerkzeug. Für das Schneiden von Rasengras sind Nylon-Schneidköpfe (Faden-Trimmerkopf) geeignet.

Für das Schneiden von Unkraut, hohem Gras, Büschen, Gestrüpp, Unterholz, Dickicht und ähnlichem sind Metallblätter geeignet. Verwenden Sie niemals andere Blätter, auch keine metallischen, mehrteiligen Pivotketten und Schlegelmesser. Anderenfalls kann es zu schweren Verletzungen kommen.

- Vermeiden Sie bei Verwendung von Metallblättern ein Rückschlagen, sogenanntes „Kickback“, und seien Sie auf ein plötzliches Rückschlagen gefasst. Informieren Sie sich in den Abschnitten „Rückschlag“ und „Vermeiden des Rückschlages“

Rückschlag (Kickback)

• Ein Rückschlagen (Kickback) ist eine plötzliche Reaktion bei einem Verfangen oder Festsitzen des Schneidblatts. Tritt ein Rückschlagen auf, wird das Werkzeug mit großer Kraft seitwärts oder in Richtung des Bedieners geschleudert und kann schwere Verletzungen verursachen.
• Ein Rückschlagen tritt vor allem auf, wenn feste Gegenstände, Büsche und Bäume mit einem Durchmesser von mehr als 3 cm im Schneidblattbereich zwischen 12 und 2 Uhr geschnitten werden.

• So vermeiden Sie ein Rückschlagen:

• Schneiden Sie im Bereich zwischen 8 und 11 Uhr.

• Schneiden Sie niemals im Bereich zwischen 12 und 2 Uhr.
• Schneiden Sie niemals im Bereich zwischen 11 und 12 Uhr sowie zwischen 2 und 5 Uhr, es sei denn, der Bediener ist geschult und erfahren und führt die Arbeiten auf eigene Gefahr aus.
• Berühren Sie mit den Schneidblättern niemals feste Gegenstände, wie Zäune, Wände, Baumstümpfe und Steine.
• Verwenden Sie die Schneidblätter niemals senkrecht, beispielsweise zum Abkanten oder Heckenschneiden.

Schwingung

• Wenn sich Personen mit Durchblutungsstörungen zu starken mechanischen Schwingungen aussetzen, kann es zu Schädigungen von Blutgefäßen und/oder Nervensystem kommen. Folgende Symptome können durch Vibrationen an Fingern, Händen oder Handgelenken auftreten: „Einschlafen“ von Körperteilen (Taubheit), Kribbeln, Schmerz, Stechen, Veränderung von Hautfarbe oder Haut. Falls eines dieser Symptome auftritt, suchen Sie einen Arzt auf!
• Um das Risiko der „Weißfingerkrankheit“ zu verringern, halten Sie Ihre Hände während des Arbeitens warm und warten und pflegen Sie das Werkzeug und Zubehörteile gut.

Wartungsanweisungen

• Lassen Sie Ihr Werkzeug durch unser autorisiertes Servicecenter warten, verwenden Sie stets nur originale Ersatzteile. Unsachgemäße Reparatur- und Wartungsarbeiten können die Lebenszeit des Werkzeugs verkürzen und das Unfallrisiko erhöhen.
• Überprüfen Sie immer den Zustand des Schneidblatts, vor allem auch der Schutzvorrichtungen und des Schultergurtes, bevor Sie mit der Arbeit beginnen. Achten Sie besonders darauf, dass das Schneidblatt ordnungsgemäß geschärft ist.
• Schalten Sie den Motor aus und ziehen Sie den Zündkerzenstecker ab, bevor Sie das Schneidwerkzeug austauschen oder schärfen; die gilt auch für das Reinigen von Sense und/oder Schneidwerkzeug.

Achtung: Rückschlag 12 2 Schematische Darstellung

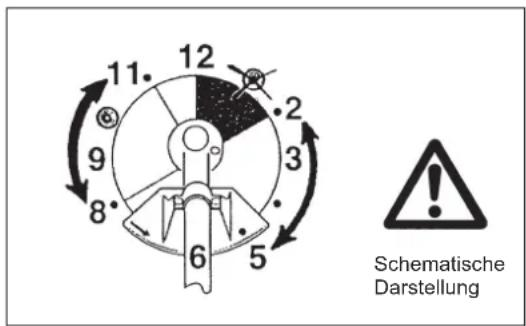

12 2 3 5 6 8 9 11 Schematische Darstellung

Beschädigte Schneidwerkzeuge dürfen auf keinen Fall begradigt oder geschweißt werden.

• Nehmen Sie Rücksicht auf die Umwelt und auf Ihre Nachbarn. Vermeiden Sie ein unnötiges Betätigen des Gashebels, damit Umweltbelastung und Geräuschentwicklung so gering wie möglich gehalten werden. Achten Sie auf eine korrekte Vergasereinstellung.
• Reinigen Sie das Werkzeug regelmäßig und überprüfen Sie, ob alle Schrauben und Muttern fest angezogen sind.

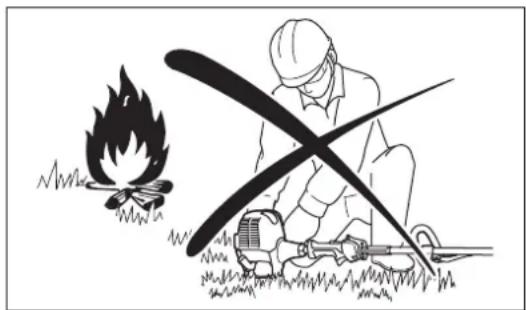

• Das Ausführen von Arbeiten am Werkzeug oder das Lagern des Werkzeugs in der Nähe offener Flammen ist verboten.

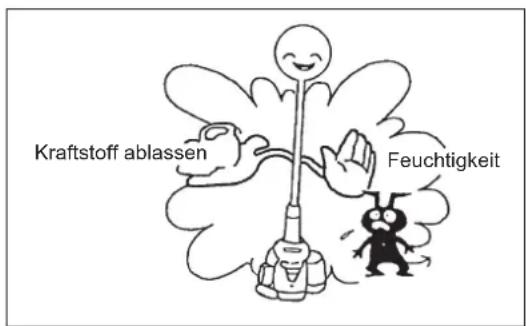

  – Lagern Sie das Werkzeug in einem verschlossenen Raum und nur mit geleertem Tank.
• Bringen Sie vor dem Reinigen, Warten und Einlagern des Werkzeugs stets die Abdeckung am Schneidblatt an.

Beachten Sie die geltenden Bestimmungen zur Verhinderung von Unfällen, die von den zuständigen Berufsorganisationen und von Versicherungsunternehmen herausgebracht werden.

Nehmen Sie keinerlei technische Veränderungen am Werkzeug vor, da dies Ihre Sicherheit gefährden würde.

Der Bediener darf nur die in dieser Betriebsanleitung beschriebenen Wartungs- und Reparaturarbeiten durchführen. Alle anderen Arbeiten müssen von autorisiertem Wartungspersonal durchgeführt werden. Verwenden Sie ausschließlich originale Ersatz- und Zubehörteile, die von MAKITA freigegeben sind und geliefert werden.

Die Verwendung nicht freigegebener Zubehörteile und Werkzeuge stellt eine erhöhte Unfallgefahr dar.

MAKITA übernimmt keine Haftung für Unfälle oder Schäden, die durch die Verwendung nicht genehmigter Schneidwerkzeuge, Befestigungen der Schneidwerkzeuge und Zubehörteile verursacht werden.

Erste Hilfe

Stellen Sie für den Fall eines Unfalls sicher, dass in der Nähe der Schneidarbeiten ein Erste-Hilfe-Kasten verfügbar ist. Ersetzen Sie aus dem Erste-Hilfe-Kasten entnommene Materialien sofort.

Machen Sie folgende Angaben, wenn Sie Hilfe anfordern:

• Ort des Unfalls
• Was ist passiert
• Anzahl der verletzten Personen
• Art der Verletzungen
• Ihr Name

Nur für europäische Länder

EG-Konformitätserklärung

Die EG-Konformitätserklärung liegt dieser Betriebsanleitung als Anhang A bei.

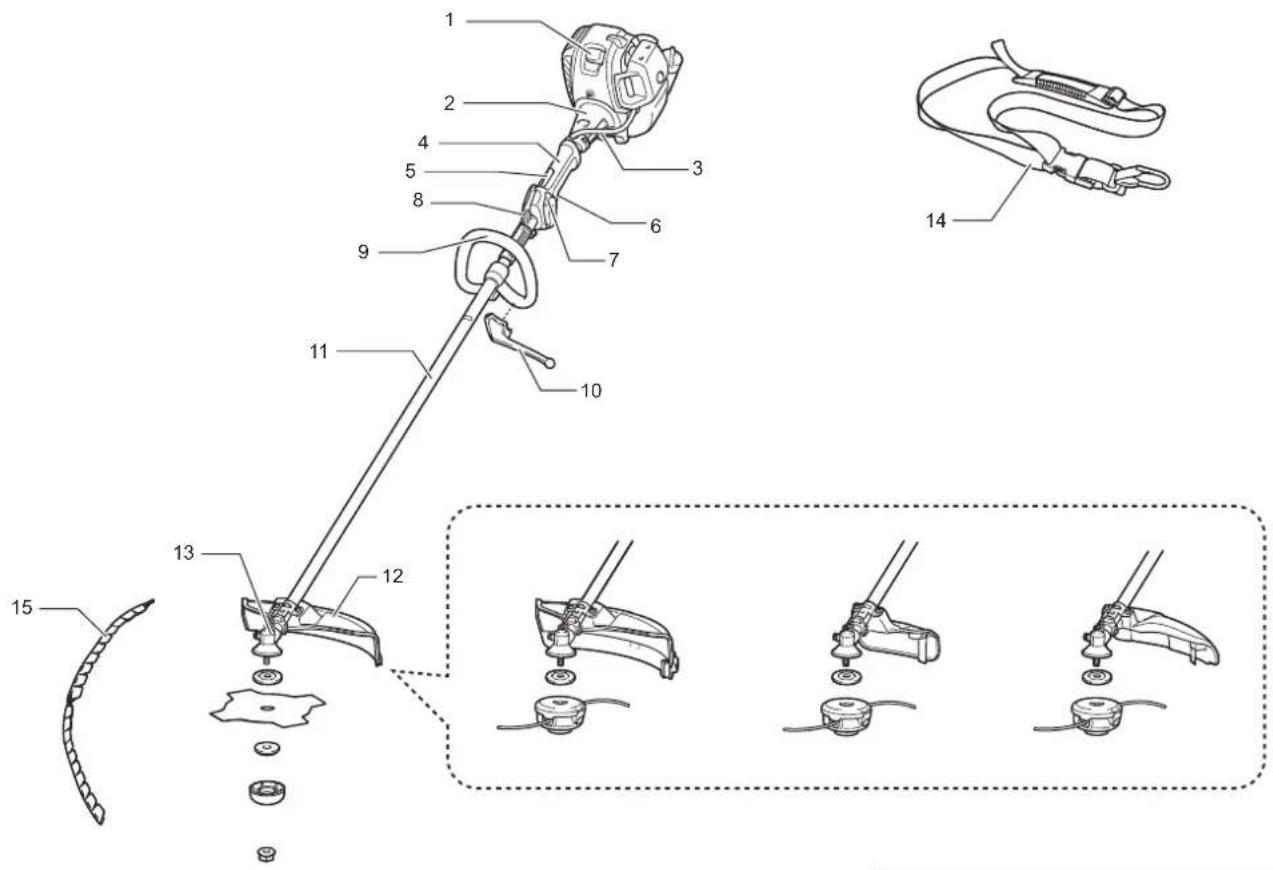

	Bezeichnung der Bauteile
1 Zündkerze
2 Kupplungsgehäuse
3 Gaszug
4 Hinterer Griff
5 Entriegelungshebel
6 Gashebel
7 EIN/AUS-Schalter
8 Aufhänger
9 Griff
10 Sperre (optionales Zubehör)
11 Schaftrohr
12	Schutzhaube (Abdeckung für Schneidwerkzeug)
13 Getriebegehäuse
14 Schultergurt
15	Schneidblattabdeckung (optionales Zubehör)
16 Abgasschalldämpfer
17 Luftfilter
18 Startergriff
19 Abgasleitung
20 Kraftstoff-Tankdeckel
21 Seilzugstarter
22 Ölstandsanzeige
23 Kraftstofftank

Hinweis:

Die Art der Schutzhaube und des

Schneidwerkzeugs variiert je nach Land.

ZUSAMMENBAU

ACHTUNG: Schalten Sie vor allen Arbeiten mit der Motorsense den Motor aus und ziehen Sie den Zündkerzenstecker von der Zündkerze. Tragen Sie immer Schutzhandschuhe!

ACHTUNG: Stellen Sie vor dem Starten der Motorsense sicher, dass die Motorsense wieder vollständig zusammengebaut ist.

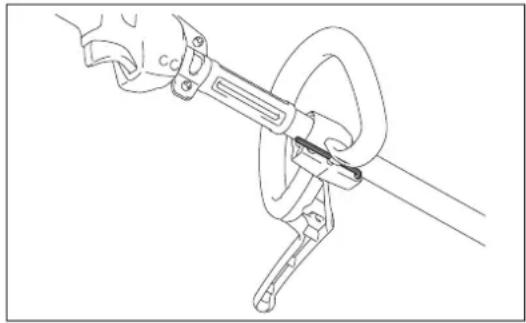

Aufbewahrung des Innensechskantschlüssels

Wenn Sie den Innensechskantschlüssel (4) nicht verwenden, bewahren Sie ihn wie dargestellt auf, damit er nicht verloren geht.

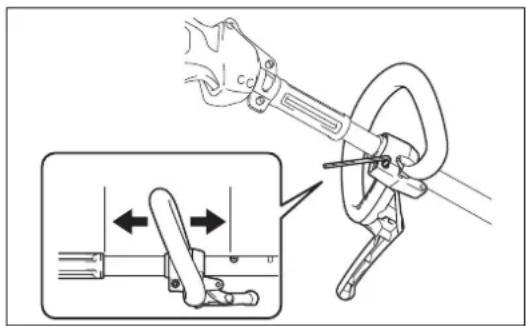

Einstellen der Griffposition

Lösen Sie die Schraube, und stellen Sie die Position des Griffs ein. Nachdem Sie die gewünschte Position gefunden haben, ziehen Sie die Schraube wieder fest.

Achten Sie darauf, dass sich der Griff zwischen Pfeilmarkierung und Distanzstück befindet.

WARNUNG:

Entfernen oder kürzen Sie das Distanztück nicht. Das Distanztück hält einen bestimmten Abstand zwischen beiden Händen. Wird der Griff zu nahe am anderen Griff montiert (näher als die Länge des Distanztücks), kann es zu Kontrollverlust und schweren Verletzungen kommen.

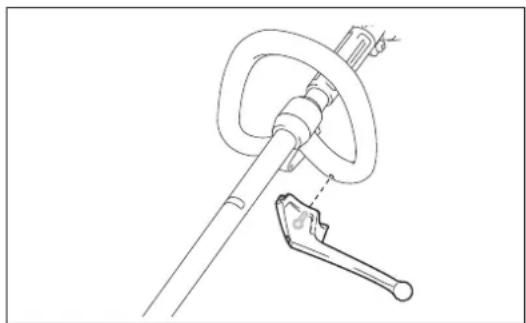

Anbringen und Abnehmen der Sperre (optionales Zubehör)

WARNUNG:

Bringen Sie stets die Sperre an, wenn Sie die Motorsense mit einem Metallschneidblatt verwenden.

Um die Sperre anzubringen, richten Sie die Sperre am Griff aus und befestigen Sie sie mit der Schraube.

Um die Sperre abzunehmen, lösen Sie die Schraube und nehmen Sie die Sperre ab.

Anbringen der Schutzhaube (Abdeckung für Schneidwerkzeug)

WARNUNG:

Verwenden Sie das Werkzeug nur mit der zugelassenen Kombination an Sicherheitseinrichtungen. Andernfalls kann der Kontakt mit einem Schneidwerkzeug schwere Verletzungen verursachen.

ACHTUNG:

Ziehen Sie die beiden Schrauben rechts und links gleichmäßig fest, sodass der Abstand zwischen der Klemme und der Schutzhaube konstant ist. Andernfalls erfüllt die Schutzhaube ggf. nicht ihre Funktion.

Aufgrund der geltenden Sicherheitsvorschriften dürfen nur die in dieser Übersicht aufgezeigten Werkzeug/Schutzhauben-Kombinationen verwendet werden.

Verwenden des Metallschneidblatts

Metallschneidblatt	Klemmscheibe, Kappe und Mutter sind erforderlich	Schutzhaube Mit Sperre verwenden	Mit Schultergurt verwenden

Verwenden des Nylon-Schneidkopfs

Nylon-Schneidkopf Schutzhaube

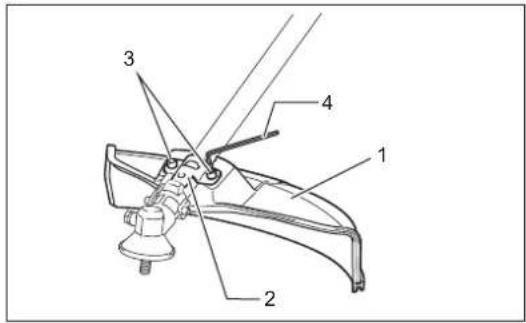

Für Metallschneidblatt

Verwenden Sie einen Innensechskantschlüssel der Größe 5 (4), um die Schutzhaube vom Typ A (1) mit zwei Schrauben M6 x 25 (3) an der Klemme (2) zu befestigen.

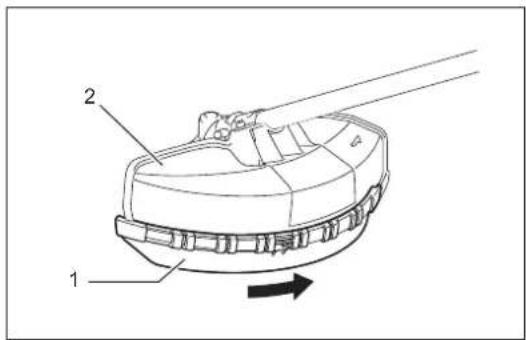

Für Nylon-Schneidkopf (für Schutzhaube vom Typ A)

ACHTUNG:

Vergewissern Sie sich, dass die Schutzhaubenverlängerung (1) ganz hineingedrückt ist.

Die Schutzhaubenverlängerung kann sonst abfallen, wodurch es zu Verletzungen kommen kann.

ACHTUNG:

Achten Sie darauf, dass Sie sich nicht an der Schneide des Nylonfaden-Abschneiders verletzen.

1. Befestigen Sie die Schutzhaube mit zwei Schrauben M6 x 25 an der Klemme.
2. Montieren Sie die Schutzhaubenverlängerung (1), indem Sie sie auf die Flanke der Schutzhaube des Metallschneidblatts (2) schieben.

3. Entfernen Sie an der Schutzhaubenverlängerung das an der Schneide des Nylonfaden-Abschneiders aufgeklebte Band.

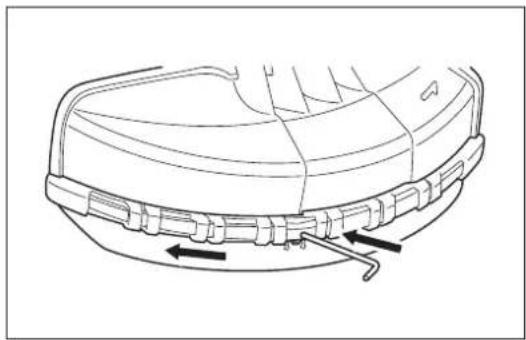

4. Setzen Sie zum Entfernen der Schutzhaubenverlängerung einen Inbusschlüssel der Größe 4 in die Kerbe an der Schutzhaube ein, drücken Sie den Schlüssel hinein und schieben Sie gleichzeitig die Schutzhaubenverlängerung zur Seite.

1 2

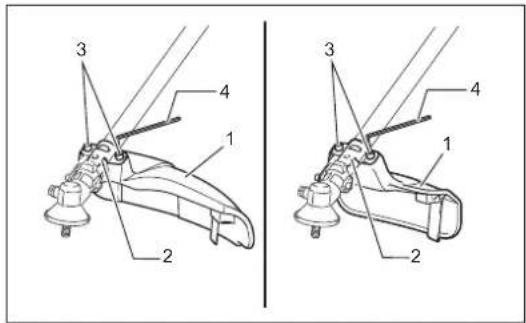

Für Nylon-Schneidkopf (für Schutzhaube vom Typ B und C)

ACHTUNG:

Achten Sie darauf, dass Sie sich nicht an der Schneide des Nylonfaden-Abschneiders verletzen.

Verwenden Sie einen Innensechskantschlüssel der Größe 5 (4), um die Schutzhaube (1) mit zwei Schrauben M6 x 25 (3) an der Klemme (2) zu befestigen.

Montieren der Metallschneidblatts / des Nylon-Schneidkopfes

ACHTUNG:

Verwenden Sie ausschließlich originale Schneidblätter / Nylon-Schneidköpfe von MAKITA.

• Das Schneidblatt muss gut geschliffen sein und darf keine Risse oder Brüche aufweisen. Falls das Schneidblatt während des Betriebs gegen einen Stein geschlagen ist, stoppen Sie sofort den Motor und überprüfen Sie das Blatt.
• Schleifen oder ersetzen Sie das Schneidblatt aller drei Betriebsstunden.
• Falls der Nylon-Schneidkopf während des Betriebs gegen einen Stein geschlagen ist, stoppen Sie sofort den Motor und überprüfen Sie den Nylon-Schneidkopf.

ACHTUNG:

Der Außendurchmesser des Schneidblatts muss 230 mm betragen. Verwenden Sie niemals Schneidblätter mit einem Außendurchmesser von mehr als 230 mm.

Schneidblatt oder Nylon-Schneidkopf lassen sich einfacher austauschen, wenn Sie vorher das Werkzeug umdrehen.

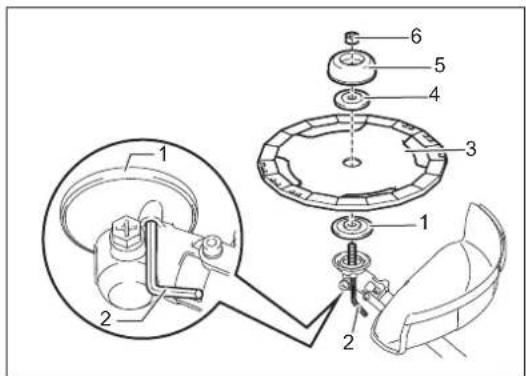

Montieren des Metallschneidblatts

ACHTUNG:

Tragen Sie beim Umgang mit dem Metallschneidblatt immer Schutzhandschuhe und bringen Sie die Schneidblattabdeckung auf dem Metallschneidblatt an.

1. Bringen Sie die Aufnahmescheibe (1) auf der Welle an.
2. Stecken Sie den Innensechskantschlüssel der Größe 4 (2) durch die Öffnung im Getriebegehäuse und drehen Sie die Aufnahmescheibe (1), bis diese vom Innensechskantschlüssel erfasst wird.
3. Montieren Sie das Metallschneidblatt (3) auf dem Schaft, sodass die Führung der Aufnahmescheibe (1) in das Spindelloch in des Metallschneidblatts passt.
4. Befestigen Sie die Klemmscheibe (4) und die Kappe (5), und sichern Sie das Schneidblatt, indem Sie die Mutter (6) gegen den Uhrzeigersinn drehen. [Anzugsmoment: 13 bis 23 N m]
5. Entfernen Sie nach dem Montieren des Metallschneidblatts den Innensechskantschlüssel.

Gehen Sie wie folgt vor, um das Metallschneidblatt zu entfernen:

1. Stecken Sie den Inbusschlüssel durch die Öffnung im Getriebegehäuse und drehen Sie die Aufnahmescheibe, bis diese mit dem Innensechskantschlüssel einrastet.
2. Lösen Sie die Mutter (im Uhrzeigersinn) mit dem Steckschlüssel und entfernen Sie Mutter, Kappe, Klemmscheibe und Innensechskantschlüssel.

HINWEIS:

Die Befestigungsmutter des Schneidblatts (mit Federscheibe) ist ein Verschleißteil. Ersetzen Sie die Mutter, wenn Sie Verschleiß oder Deformation an der Federscheibe feststellen.

Vergewissern Sie sich, dass sich das Blatt gegen den Uhrzeigersinn dreht.

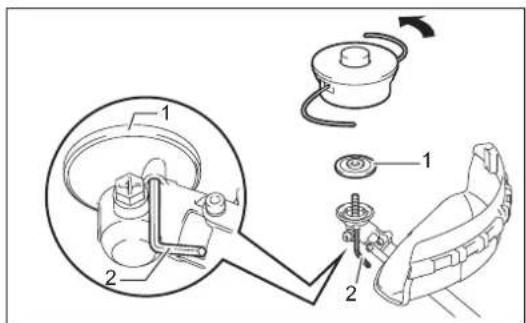

Montieren des Nylon-Schneidkopfes

1. Bringen Sie die Aufnahmescheibe (1) auf der Welle an.
2. Stecken Sie den Innensechskantschlüssel (2) durch die Öffnung im Getriebegehäuse und drehen Sie die Aufnahmescheibe (1), bis diese vom Innensechskantschlüssel erfasst wird.
3. Schrauben Sie anschließend den Nylon-Schneidkopf gegen den Uhrzeigersinn auf den Schaft.
4. Entfernen Sie nach dem Montieren des Nylon-Schneidkopfs den Innensechskantschlüssel.

Inspektion und Nachfüllen von Motorenöl

• Gehen Sie dazu wie folgt vor, wenn der Motor abgekühlt ist.
• Stellen Sie das Antriebsniveau ein, entfernen Sie den Öldeckel (Abb. 1) und prüfen Sie, ob Sie Öl im Bereich zwischen den oberen und unteren Grenzmarkierungen der Ölleitung sehen (Abb. 2).
• Füllen Sie Öl bis zur oberen Grenzmarkierung auf, falls nicht ausreichend Öl vorhanden ist (Ölstand nahe der unteren Grenzmarkierung) (Abb. 3).
• Der Bereich um die äußeren Markierungen ist transparent, so dass Sie den Ölstand im Inneren prüfen können, ohne den Öldeckel abzunehmen. Wenn die Ölleitung jedoch stark verschmutzt, kann die Sichtbarkeit verloren gehen, und der Ölstand muss am gestuften Bereich im Inneren der Ölleitung geprüft werden.
• Hinweis: Die Ölnachfüllzeit beträgt etwa 10 h (10 Mal oder 10 Tanks Ölnachfüllung).
  Falls das Öl seine Farbe ändert oder sich mit Schmutz vermischt, ersetzen Sie es durch neues Öl. (Weitere Informationen zum Intervall und der Methode des Ölwechsels finden Sie auf Seite 76.)

Empfohlenes Öl: SAE 10W-30 Öl der API-Klassifikation, Klasse SF oder höher (Viertaktmotor für Autos)

Ölmenge: ca. 0,08 l

Hinweis: Falls der Motor nicht aufrecht gehalten wird, kann Öl rund um den Motor fließen, sodass zuviel Öl nachgefüllt wird. Falls zuviel Öl eingefüllt wird, kann das Öl verschmutzt werden oder mit weißem Rauch Feuer fangen.

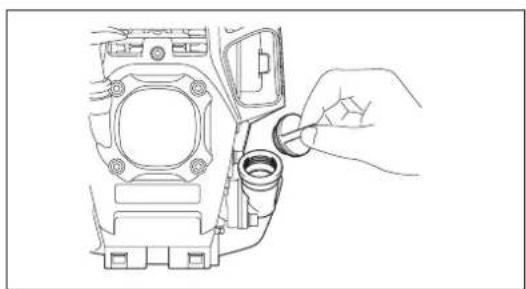

Punkt 1 beim Ölwechsel: „Ölstandsanzeiger“

• Entfernen Sie Staub und Schmutz um den Öleinfüllstutzen und entfernen Sie den Ölstandsanzeiger.
• Halten Sie die entfernte Ölstandsanzeige frei von Sand und Staub. Andernfalls kann anheftender Sand oder Staub eine abnormale Ölzirkulation oder einen Verschleiß der Motorteile und Probleme verursachen.

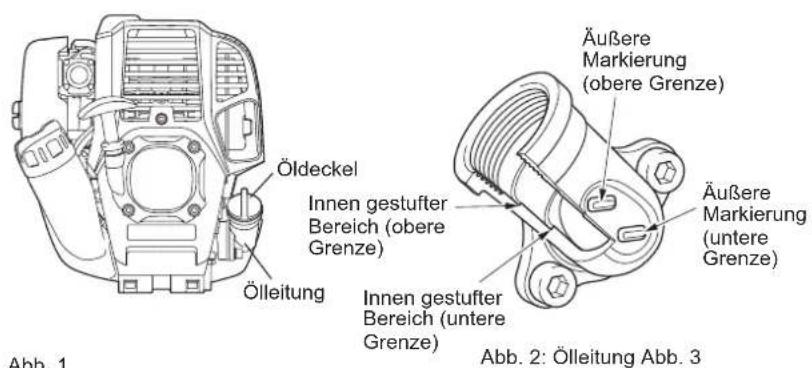

Öldeckel Innen gestufter Bereich (obere Grenze) Ölleitung Innen gestufter Bereich (untere Grenze) Äußere Markierung (obere Grenze) Äußere Markierung (untere Grenze) Abb. 1 Abb. 2: Ölleitung Abb. 3

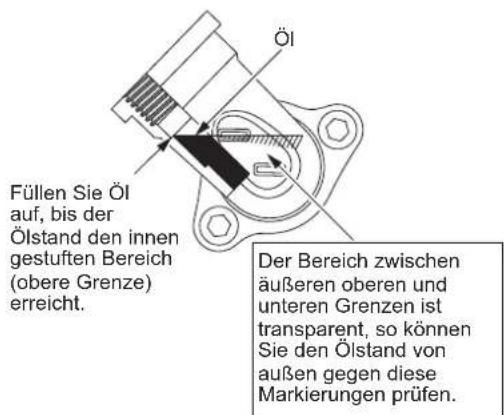

Füllen Sie Öl auf, bis der Ölstand den innen gestuften Bereich (obere Grenze) erreicht. Öl Der Bereich zwischen äußeren oberen und unteren Grenzen ist transparent, so können Sie den Ölstand von außen gegen diese Markierungen prüfen.

(1) Halten Sie das Antriebsniveau und nehmen Sie den Öldeckel ab.
(2) Füllen Sie Öl bis zu oberen Grenzmarkierung auf. (siehe Abb. 3) Verwenden Sie zum Auffüllen eine Ölflasche.
(3) Ziehen Sie den Öldeckel fest. Bei unzureichendem Festziehen kann Öl auslaufen.

• Bringen Sie den Motor vor dem Ölwechsel in die waagerechte Position.
• Beim Auffüllen von Öl mit dem Motor in einer geneigten Position wird zu viel Öl aufgefüllt, und es kann zu Ölverschmutzungen und/oder Ölnebelbildung kommen.

Punkt 2 beim Ölwechsel: „Falls Öl ausläuft“

- Falls Öl zwischen Kraftstofftank und Motorenhauptblock ausläuft, wird das Öl über den Kühllufteinlass angesaut, sodass der Motor verunreinigt wird. Vergewissern Sie sich, dass Sie vor dem Start des Betriebs alles ausgelaufene Öl abgewischt haben.

AUFTANKEN

Umgang mit dem Kraftstoff

Beim Umgang mit Kraftstoff ist äußerste Vorsicht geboten. Kraftstoffe können den Lösungsmitteln ähnliche Substanzen enthalten. Tanken Sie nur in einem gut belüfteten Raum oder im Freien auf. Atmen Sie die Kraftstoffdämpfe nicht ein, und vermeiden Sie jeglichen Kontakt mit dem Kraftstoff. Durch anhaltenden oder wiederholten Hautkontakt wird Ihre Haut trocken, was zu Hauterkrankungen oder allergischen Reaktionen führen kann. Falls Kraftstoff in Ihre Augen gelangt, reinigen Sie diese sofort mit frischem Wasser. Falls die Augenirritation anhält, suchen Sie einen Arzt auf.

Aufbewahrungszeitraum von Kraftstoff

Der Kraftstoff sollte innerhalb eines Zeitraums von 4 Wochen verwendet werden, auch wenn er in einem speziellen Container an einem gut belüfteten, schattigen Ort gelagert wird.

Falls kein spezieller Container verwendet wird, oder falls der Container nicht verschlossen wird, kann der Kraftstoff innerhalb eines Tages zerfallen.

LAGERUNG DES WERKZEUGS UND AUFTANKEN

– Lagern Sie das Werkzeug und den Tank an einem kühlen Ort ohne direkte Sonneneinstrahlung.
– Lagern Sie Kraftstoff niemals in der Zelle oder im Schlauch.

Kraftstoff

Der Motor ist ein Vier-Takt-Motor. Vergewissern Sie sich, dass Sie Fahrzeugbenzin (Normal- oder Super-Benzin) verwenden.

Wichtige Punkte beim Tanken

• Verwenden Sie niemals ein Gemisch aus Benzin und Motorenöl. Andernfalls treten übermäßige Kohleablagerungen oder mechanische Probleme auf.
• Die Verwendung von zersetztem Öl führt zu einem ungleichförmigen Anlaufen.

Auftanken

WARNUNG: UMGANG MIT OFFENEN FLAMMEN STRENGSTENS VERBOTEN!

Verwendetes Benzin: Fahrzeugbenzin (bleifreies Benzin)

• Öffnen Sie den Tankdeckel ein wenig, um einen Druckausgleich zu gewährleisten.
• Entfernen Sie den Tankdeckel. Tanken Sie auf und leiten Sie die Luft ab, indem Sie den Kraftstofftank neigen, sodass der Nachfüllstutzen nach oben zeigt. (Füllen Sie Kraftstoff niemals bis zum Ölnachfüllstutzen.)
• Wischen Sie um den Tankdeckel gut sauber, damit keine Fremdkörper in den Kraftstofftank eindringen können.
• Schrauben Sie nach dem Auftanken den Tankdeckel sicher fest.

- Falls der Tankdeckel einen Riss oder eine Beschädigung aufweist, ersetzen Sie ihn.

- Der Tankdeckel ist ein Verschleißartikel und sollte daher aller zwei bis drei Jahre erneuert werden.

Obere Kraftstoffgrenze Deckel Kraftstofftank Kraftstofftank

BETRIEB

ACHTUNG:

Legen Sie immer den Schultergurt an, wenn Sie Metallschneidblätter verwenden.

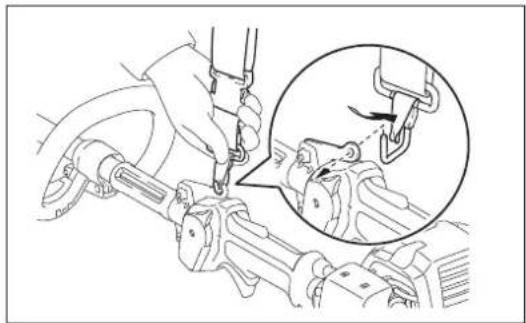

Befestigen des Schultergurts

Tragen Sie den Schultergurt über Ihre linke Schulter. Vergewissern Sie sich, dass sich das Gurtschloss nicht öffnet, wenn Sie daran ziehen. Hängen Sie das Werkzeug wie in der Abbildung dargestellt ein.

HINWEIS:

Achten Sie darauf, dass sich Ihre Kleidung usw. nicht im Gurtschloss verklemmt.

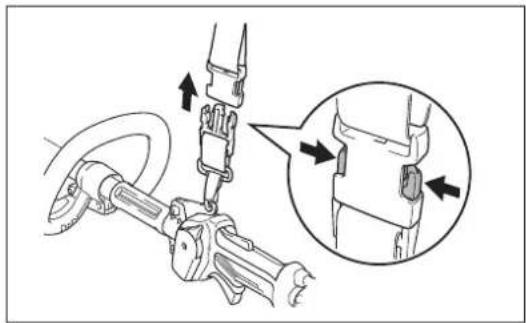

Abnehmen des Schultergurts

WARNUNG:

Wenn Sie die Kontrolle über das Werkzeug verlieren, kann es zu schweren oder gar TÖDLICHEN Verletzungen kommen.

Das Gurtschloss verfügt über einen Schnellverschluss. Drücken Sie einfach auf die Seiten des Gurtschlosses, um das Werkzeug zu lösen.

Gehen Sie äußerst vorsichtig vor, damit Sie jederzeit die Kontrolle über das Werkzeug behalten. Lassen Sie nicht zu, dass das Werkzeug in Ihre Richtung oder in Richtung anderer Personen in Ihrer Nähe abgelenkt wird.

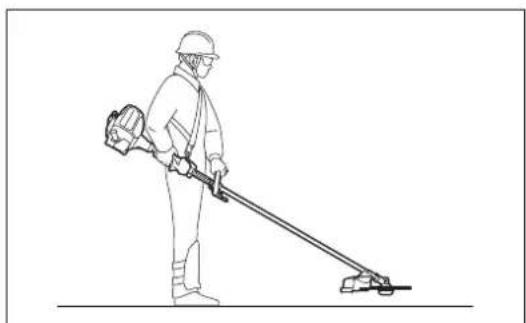

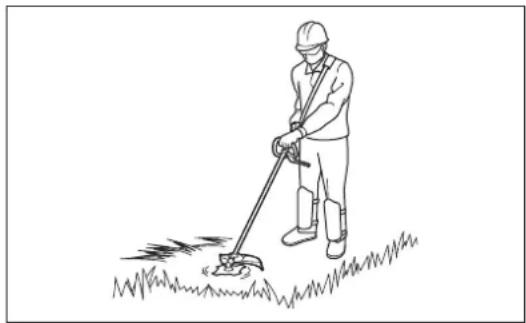

Korrekte Körperhaltung

- Stellen Sie die Gurtlänge so ein, dass das Schneidblatt parallel zum Boden geführtwird.

Positionieren Sie das Werkzeug immer auf Ihrer rechten Seite. Durch die korrekte Positionierung des Werkzeugs ist eine bestmögliche Kontrolle gewährleistet und wird die Gefahr schwerer Verletzungen durch ein Zurückschlagen des Werkzeugs verringert.

Gehen Sie äußerst vorsichtig vor, damit Sie jederzeit die Kontrolle über das Werkzeug behalten. Lassen Sie nicht zu, dass das Werkzeug in Ihre Richtung oder in Richtung anderer Personen in Ihrer Nähe abgelenkt wird. Bei Verlust der Kontrolle über das Werkzeug kann es zu schweren Verletzungen des Bedieners oder umstehender Personen kommen.

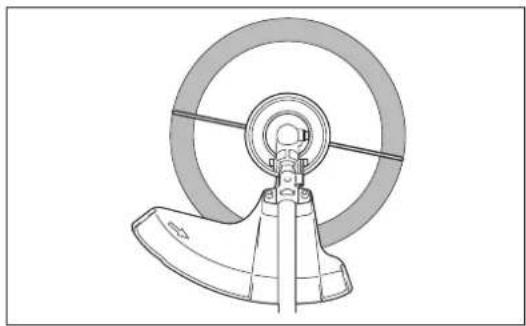

Arbeiten mit dem Nylon-Schneidkopf

Der Nylon-Schneidkopf ist ein Trimmerkopf mit zwei Nylonfäden, die durch das Aufstoßen des Schneidkopfs weiter aus dem Schneidkopf heraustreten. Damit der Nylonfaden weiter aus dem Kopf heraustritt, stoßen Sie den Schneidkopf während er sich dreht auf den Boden auf. Der effektivste Schnittbereich ist schraffiert dargestellt.

HINWEIS:

Falls der Nylonfaden nicht durch Aufstoßen des Schneidkopfs auf den Boden herausgeführt werden kann, spulen Sie den Nylonfaden neu auf oder tauschen Sie ihn aus (siehe Abschnitt „Wartung“).

WICHTIGE BETRIEBSSCHRITTE UND STOPPEN DES WERKZEUGS

ACHTUNG:

Halten Sie das Werkzeug ordentlich fest, wenn Sie den Motor starten. Andernfalls kann es durch ein fallendes Werkzeug zu schweren Verletzungen kommen.

Beachten Sie die geltenden Bestimmungen zur Unfallverhütung!

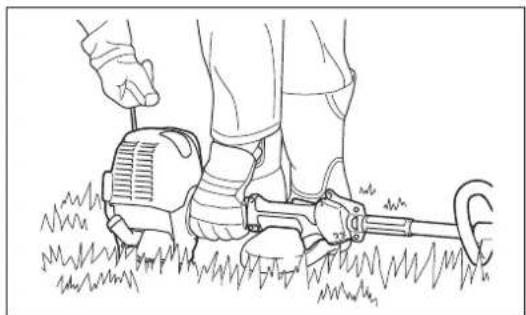

Starten

Bewegen Sie sich mindestens 3 m von dem Platz des Auftankens weg. Legen Sie die Motorsense auf einem sauberen Untergrund ab und achten Sie darauf, dass das Schneidwerkzeug nicht in Kontakt mit dem Erdboden oder anderen Gegenständen steht.

A: Kaltstart

1) Legen Sie das Werkzeug auf einer ebenen Fläche ab.

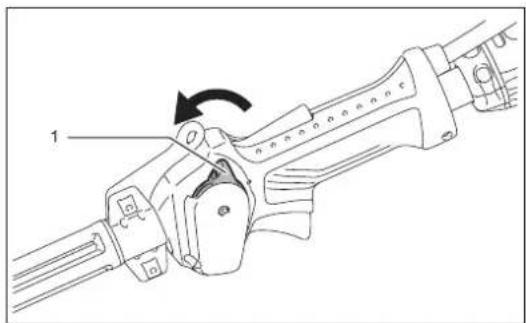

2) Stellen Sie den EIN/AUS-Schalter (1) auf die Betriebsstellung.

1

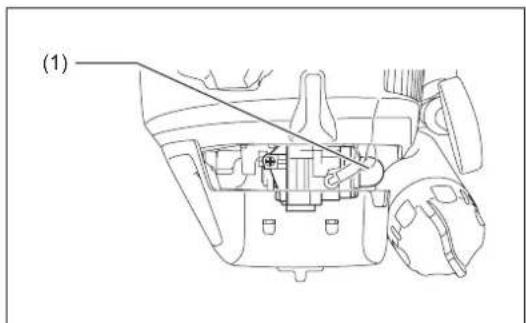

3) Ansaugpumpe

Drücken Sie die Ansaugpumpe weiter, bis Kraftstoff in die Ansaugpumpe (1) eintritt. (Im Allgemeinen tritt Kraftstoff nach 7 bis 10 Pumpvorgängen in die Ansaugpumpe ein.) Falls die Ansaugpumpe übermäßig gedrückt wird, fließt das überflüssige Benzin zurück in den Kraftstofftank.

(1)

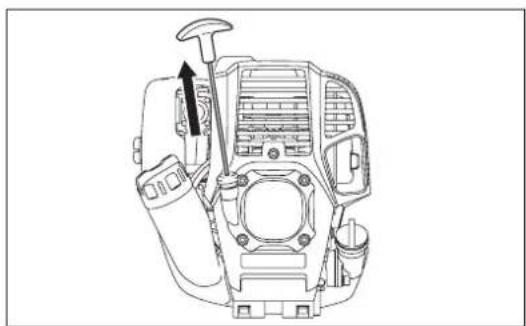

4) Rückstoßstarter

Ziehen Sie langsam den Starterknopf, bis dieser schwer zu ziehen ist (Verdichtungspunkt). Schieben Sie den Starterknopf anschließend zurück und ziehen Sie den Starterknopf nun kräftig.

Ziehen Sie das Seil niemals ganz. Lassen Sie beim Ziehen des Starterknopfs niemals unvermittelt los. Halten Sie den Starterknopf, bis dieser in die ursprüngliche Lage zurückgekehrt ist.

Setzen Sie den Aufwärmbetrieb für 2 bis 3 Minuten fort.

Hinweis: Falls zu viel Kraftstoff in den Motor gelangt ist, schrauben Sie die Zündkerze heraus und ziehen Sie langsam am Startergriff, damit der überflüssige Kraftstoff aus dem Motor austritt. Trocknen Sie außerdem den Bereich der Zündkerzenelektrode.

Vorsichtsmaßnahmen bei Betrieb:

Falls der Gashebel während des Leerlaufbetriebs vollständig geöffnet ist, erreicht die Motordrehzahl über 10.000 U/min. Betreiben Sie den Motor niemals mit einer höheren Drehzahl als erforderlich, halten Sie eine Drehzahl von ca. 6.000 bis 8.500 U/min ein.

B: Anlaufen nach dem Aufwärbetrieb

1) Drücken Sie die Ansaugpumpe wiederholt.
2) Halten Sie den Gashebel in der Leerlaufposition.
3) Ziehen Sie den Rückstoßstarter kräftig.
4) Falls sich der Motor schwer starten lässt, öffnen Sie den Gashebel um 1/3. Achten Sie auf die Schneidklinge, sie könnte sich drehen.

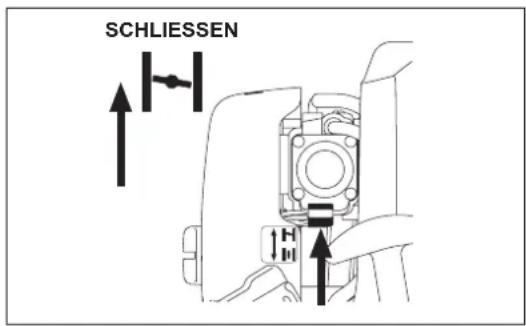

Manchmal, zum Beispiel im Winter, lässt sich der Motor schwer starten

Betätigen Sie beim Starten des Motors den Choke-Hebel wie folgt.

• Stellen Sie nach der Umsetzung der Anlaufschritte 1) bis 3) den Choke-Hebel auf die Position SCHLIESSEN.
• Führen Sie Anlaufschritt 4) aus und starten Sie den Motor.
• Stellen Sie nach dem Starten des Motors den Choke-Hebel auf die Position OFFEN.
• Führen Sie Anlaufschritt 5) aus und beenden Sie das Aufwärmen.

ACHTUNG: Falls Sie einen Knall (Explosionsgeräusch) hören und der Motor stoppt, oder der soeben gestartete Motor festgefahren ist, bevor Sie den Choke-Hebel betätigen, bringen Sie den Choke-Hebel zurück in die Position OFFEN und ziehen Sie den Starterknopf für einige Sekunden, um den Motor zu starten.

ACHTUNG: Falls sich der Choke-Hebel in der Position SCHLIESSEN befindet, und der Starterknopf nur wiederholt gezogen wurde, wird zu viel Kraftstoff angesaugt und der Motor wird schwer zu starten sein.

SCHLIESSEN

OFFEN

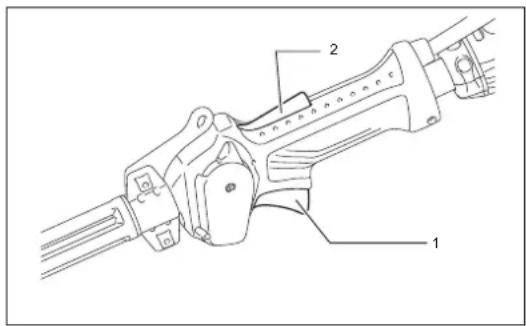

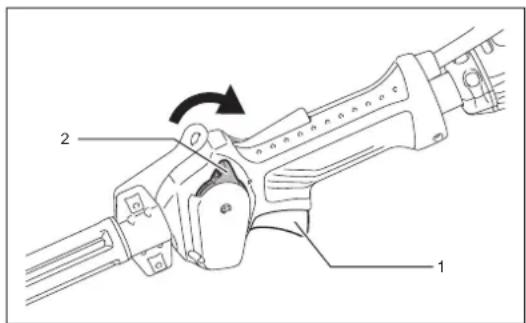

Stoppen

1) Lassen Sie den Gashebel (1) vollkommen los, und bringen Sie, nachdem sich die Motordrehzahl verlangsamt hat, den I-O-Schalter (2) in die Position STOP, um den Motor zu stoppen.
2) Beachten Sie, dass der Schneidkopf nicht sofort stoppt, und prüfen Sie, dass dieser von selbst langsamer wird.

Um die versehentliche Betätigung des Gashebels (1) zu verhindern, ist das Werkzeug mit einer Einschaltsporre in Form eines Entriegelungshebels (2) ausgestattet. Ergreifen Sie zum Erhöhen der Motordrehzahl den hinteren Griff (die Einschaltsporre wird dadurch freigegeben) und betätigen Sie dann den Gashebel.

Lassen Sie zum Absenken der Motordrehzahl den Gashebel los.

Einstellen der Leerlaufdrehzahl

Passen Sie die Leerlaufdrehzahl bei Bedarf mit Hilfe der Vergaser-Einstellschraube an.

Überprüfen der Leerlaufdrehzahl

ACHTUNG:

Das Schneidwerkzeug kann während des Einstellens des Vergasers rotieren. Legen Sie die vorgeschriebene Schutzausrüstung an und halten Sie alle Sicherheitsbestimmungen ein. Stellen Sie sicher, dass das Schneidwerkzeug zum Stillstand kommt, wenn der Motor im Leerlauf läuft.

(1) (2)

ACHTUNG

Achten Sie beim Ausschalten des Werkzeugs darauf, dass das Schneidwerkzeug zum Stillstand gekommen ist, bevor Sie das Werkzeug ablegen.

• Stellen Sie die Leerlaufdrehzahl auf 3.000 min ^-1 ein.

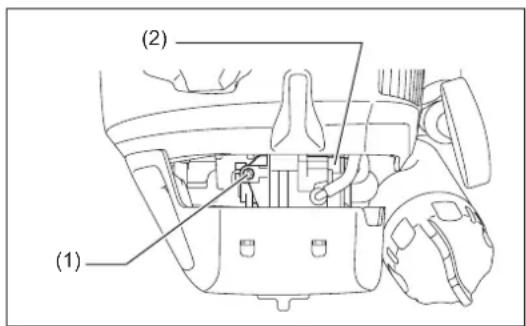

  Passen Sie die Leerlaufdrehzahl bei Bedarf an, indem Sie die
  Einstellschraube (1) mit einem Kreuzschlitz-Schraubendreher verstellen.
• Drehen Sie die Einstellschraube nach rechts, um die Motordrehzahl zu erhöhen. Drehen Sie die Einstellschraube nach links, um die Motordrehzahl zu verringern.
• Grundsätzlich wurde der Vergaser (2) vor dem Versand eingestellt. Falls eine Neueinstellung erforderlich ist, wenden Sie sich bitte an ein autorisiertes Servicezentrum.

WARTUNG

ACHTUNG: Stoppen Sie vor allen Arbeiten an der Motorsense den Motor und ziehen Sie den Zündkerzenstecker von der Zündkerze (siehe „Überprüfen der Zündkerze“) ab.

Tragen Sie immer Schutzhandschuhe!

Führen Sie die folgenden Wartungsarbeiten regelmäßig durch, um eine lange Lebenszeit des Werkzeugs zur erzielen und Beschädigungen am Werkzeug zu vermeiden.

Tägliche Inspektionen und Wartungsarbeiten

• Überprüfen Sie vor dem Betrieb das Werkzeug auf lose Schrauben und fehlende Teile. Achten Sie besonders auf den festen Sitz des Schneidblatts bzw. des Fadenkopfes.
• Überprüfen Sie vor jedem Betrieb, dass die Kühlluftdurchgänge und Zylinderlamellen nicht verstopft sind. Reinigen Sie diese gegebenenfalls.
• Führen Sie die folgenden Wartungsarbeiten täglich nach der Arbeit durch:
• Reinigen Sie die Motorsense äußerlich und überprüfen Sie diese auf Beschädigungen.
• Reinigen Sie den Luftfilter. Wenn Sie unter sehr staubigen Bedingungen arbeiten, reinigen Sie den Filter mehrmals am Tag.
• Prüfen Sie das Schneidblatt oder den Fadenkopf auf Beschädigungen und achten Sie auf eine ordnungsgemäße Montage.
• Prüfen Sie, dass der Abstand zwischen Leerlauf- und Betriebsdrehzahlen ausreichend ist, damit das Werkzeug bei Leerlauf des Motors im Stillstand ist (reduzieren Sie bei Bedarf die Leerlaufdrehzahl).
  Falls sich das Werkzeug während des Leerlaufs des Motors weiter dreht, wenden Sie sich an das nächste autorisierte Servicezentrum.

- Prüfen Sie den I/O-Schalter, den Entriegelungshebel, den Regelungshebel und die Verriegelungstaste auf ordnungsgemäße Funktionsweise.

Nachschärfen des Metallschneidblatts

ACHTUNG:

Metallschneidblätter dürfen nur durch autorisierte Einrichtungen nachgeschärft werden. Nachschärfen von Hand kann zu einer Unwucht des Schneidwerkzeugs führen, was Vibrationen hervorrufen und Schäden für das Gerät zur Folge haben kann.

HINWEIS: Zur Verlängerung der Lebenszeit des Schneidblatts kann das Schneidblatt einmal umgedreht werden, damit die Schneidkanten auf beiden Seiten abgenutzt werden.

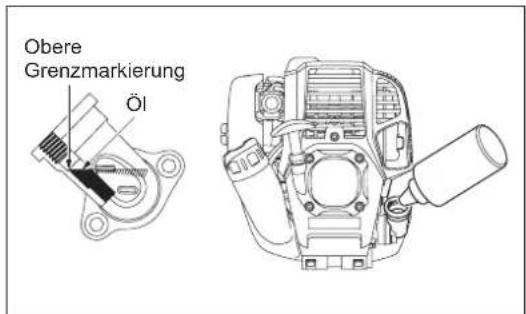

WECHSELN DES MOTORENÖLS

Zersetztes Motorenöl verkürzt die Lebensdauer der gleitenden und rotierenden Teile in großem Maße. Prüfen Sie daher den Zeitraum und die Menge für den Wechsel.

ACHTUNG: Im Allgemeinen sind der Motorhauptblock und das Motorenöl nach dem unmittelbaren Stopp des Motors noch heiß. Überprüfen Sie bei einem Ölwechsel, dass der Motorhauptblock und das Motorenöl ausreichend abgekühlt sind. Andernfalls besteht Verbrennungsgefahr.

Hinweis: Falls zuviel Öl eingefüllt wird, kann das Öl verschmutzt werden oder mit weißem Rauch Feuer fangen.

Intervall für den Ölwechsel: Zu Beginn aller 20 Betriebsstunden und anschließend aller 50 Betriebsstunden

Empfohlenes Öl: SAE 10W-30 Öl der API-Klassifikation, Klasse SF oder höher (Viertaktmotor für Autos)

Gehen Sie zum Ölwechsel wie folgt vor.

1) Überprüfen Sie, dass der Tankdeckel sicher festgezogen ist.

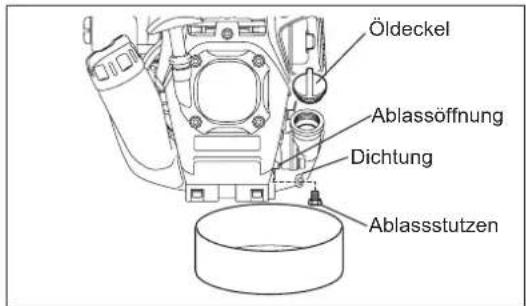

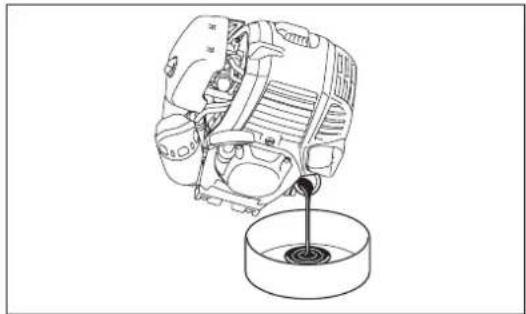

2) Stellen Sie einen großen Behälter (Auffangwanne, usw.) unter die Ablassöffnung.

3) Entfernen Sie den Ablassstutzen und nehmen Sie anschließend den Öldeckel aus der Ablassöffnung. Verlegen Sie die Dichtung des Ablassstutzens nicht und achten Sie darauf, dass die ausgebauten Teile nicht verschmutzen.

4) Setzen Sie, wenn alles Öl abgelassen wurde, Dichtung und Ablassstutzen zusammen und ziehen Sie den Ablassstutzen fest, so dass sich dieser nicht löst und ein Leck verursacht.

* Wischen Sie mit einem Tuch am Stutzen und Werkzeug anhaftendes Öl ab.

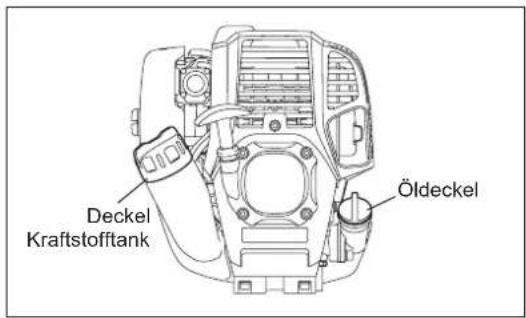

Entfernen Sie den Öldeckel, neigen Sie die Motorsense in Richtung Ölfüllöffnung, und lassen Sie das Öl ab. Sammeln Sie das Öl in einem Behälter.

5) Stellen Sie das Antriebsniveau ein, und füllen Sie nach und nach neues Öl bis zur oberen Grenzmarkierung nach.

6) Ziehen Sie nach dem Auffüllen den Öldeckel fest, so dass sich dieser nicht löst und ein Leck verursacht. Falls der Öldeckel nicht sicher festgezogen ist, kann ein Leck entstehen.

Deckel Kraftstofftank Öldeckel

Öldeckel Ablassöffnung Dichtung Ablassstutzen

Innen gestufter Bereich (obere Grenze) Innen gestufter Bereich (untere Grenze) Äußere Markierung (obere Grenze) Äußere Markierung (untere Grenze)

Obere Grenzmarkierung Öl

WICHTIGE PUNKTE ZUM ÖL

• Entsorgen Sie ausgetauschtes Motorenöl niemals über den Hausmüll, in die Erde oder in Abwässerkanäle. Die Altölentsorgung ist gesetzlich geregelt. Halten Sie bei der Entsorgung stets die entsprechenden Regelungen und Bestimmungen ein. Wenden Sie sich bei Unklarheiten an ein autorisiertes Servicezentrum.
• Öl zersetzt sich, auch wenn es nicht verwendet wird. Führen Sie regelmäßig eine Überprüfung und einen Ölwechsel durch (Ölwechsel aller 6 Monate).

REINIGEN DES LUFTREINIGERS

GEFAHR: UMGANG MIT OFFENEN FLAMMEN STRENGSTENS VERBOTEN!

Intervall für Reinigung und Inspektion: Täglich (aller 10 Betriebsstunden)

• Drehen Sie den Choke-Hebel vollständig zu, und halten Sie den Vergaser fern von Staub oder Schmutz.
  – Lösen Sie die Halteschraube.
  – Nehmen Sie die Luftreinigerabdeckung ab.
• Entnehmen Sie die Filtereinsätze und klopfen Sie den Staub aus ihnen.
• Falls die Filtereinsätze stark verschmutzt sind:
  Entnehmen Sie die Filtereinsätze, tauchen Sie diese in warmes Wasser oder in Wasser mit verdünntem neutralen Reinigungsmittel, und lassen Sie die Filtereinsätze anschließend vollständig trocknen. Drücken und schrubben Sie die Filtereinsätze beim Reinigen nicht.
• Lassen Sie die Filtereinsätze vollständig trocknen, bevor Sie diese wieder einbauen. Bei unzureichender Trocknung der Filtereinsätze können Schwierigkeiten beim Starten des Motors auftreten.
• Wischen Sie anhaftendes Öl um die Luftreinigerabdeckung und die Entlüftung mit einem Putzlappen ab.
• Passen Sie den Einsatz (Schwamm) in den Einsatz (Filz) ein. Passen Sie die Filtereinsätze so in die Platte ein, dass der Schwamm zur Luftreinigerabdeckung zeigt.
• Bringen Sie die Reinigerabdeckung unverzüglich an, und sichern Sie diese mit Schrauben. (Bringen Sie bei der Wiedermontage zuerst die obere Klemme und dann die untere Klemme wieder an.)

HINWEIS:

• Reinigen Sie die Filtereinsätze mehrere Male am Tag, falls übermäßig Staub anhaftet. Verschmutzte Filtereinsätze führen zum Absinken der Motorleistung und erschweren das Starten des Motors.
• Reinigen Sie die Filtereinsätze von Öl. Falls der Betrieb mit ölverschmutzten Filtereinsätze fortgesetzt wird, kann Öl aus dem Luftfilter austreten und zu einer Ölverschmutzung führen.
• Legen Sie die Filtereinsätze nicht auf der Erde oder an verschmutzten Stellen ab. Andernfalls können anhaftender Staub oder Schmutz Schäden am Motor verursachen.
• Verwenden Sie zum Reinigen der Filtereinsätze niemals Kraftstoff. Die Filtereinsätze können durch Kraftstoff beschädigt werden.

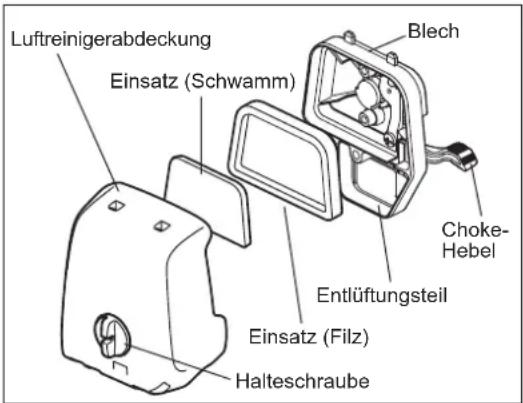

Luftreinigerabdeckung Einsatz (Schwamm) Blech Choke- Hebel Entlüftungsteil Einsatz (Filz) Halteschraube

ÜBERPRÜFEN DER ZÜNDKERZE

• Verwenden Sie nur den mitgelieferten Universalschraubenschlüssel, um die Zündkerze zu entfernen oder einzubauen.
• Der Abstand zwischen den Elektroden der Zündkerze sollte zwischen 0,7 und 0,8 mm (0,028" - 0,032") liegen. Passen Sie den Abstand bei Bedarf an. Falls die Zündkerze verschmutzt oder verstopft ist, reinigen Sie diese gründlich oder ersetzen Sie sie.

ACHTUNG: Berühren Sie den Zündkerzenstecker niemals, wenn der Motor läuft (Gefahr eines Hochspannungsschlags).

AUFTRAGEN VON SCHMIERE AUF DAS

GETRIEBEGEHÄUSE

- Tragen Sie aller 30 Betriebsstunden Schmiere (Shell Alvania 2 oder eine äquivalente) durch das Schmierloch auf das Getriebegehäuse auf. (Originales MAKITA-Schmierfett erhalten Sie bei Ihrem MAKITA-Händler.)

0,7 bis 0,8 mm (0,028" - 0,032")

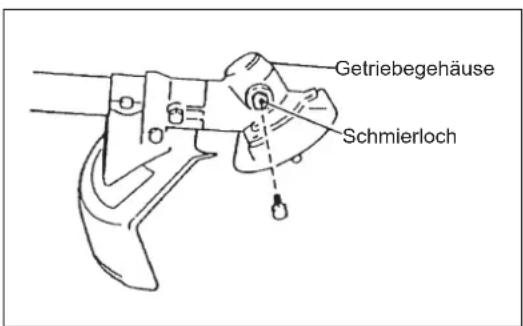

Getriebegehäuse Schmierloch

REINIGEN DES KRAFTSOFFILTERS

WARNUNG: UMGANG MIT FEUER STRENGSTENS VERBOTEN

Intervall für Reinigung und Inspektion: Monatlich (aller 50 Betriebsstunden)

Ansaugkopf im Kraftstofftank

Überprüfen Sie den Kraftstofffilter regelmäßig. Führen Sie die unten genannten Schritte aus, um den Kraftstofffilter zu überprüfen:

(1) Nehmen Sie den Tankdeckel ab und lassen Sie den Kraftstoff ab, bis der Tank leer ist. Überprüfen Sie das Tankinnere auf Fremdkörper. Entfernen Sie diese, falls vorhanden.
(2) Ziehen Sie mit Hilfe eines Drathhakens den Ansaugkopf durch die Tanköffnung.
(3) Wenn der Kraftstofffilter leicht verschmutzt ist, reinigen Sie den Kraftstofffilter. Reinigen Sie den Kraftstofffilter, indem Sie ihn in Kraftstoff schütteln und ausklopfen. Drücken oder reiben Sie den Filter nicht, da der Filter dadurch beschädigt werden könnte. Der für das Reinigen verwendete Kraftstoff muss entsprechend der örtlich geltenden Gesetze und Bestimmungen entsorgt werden. Wenn der Kraftstofffilter verhärtet oder stark verstopft ist, tauschen Sie den Filter aus.
(4) Drücken Sie den Kraftstofffilter nach dem Überprüfen, Reinigen oder Austauschen bis ganz nach unten in den Kraftstofftank.

Ein verstopfter oder beschädigter Kraftstofffilter kann zu einer unzureichenden Zufuhr von Kraftstoff und zu einem Absinken der Motorleistung führen. Tauschen Sie den Kraftstofffilter mindestens alle 3 Monate aus, damit die Zufuhr von ausreichend Kraftstoff zum Vergaser sichergestellt ist.

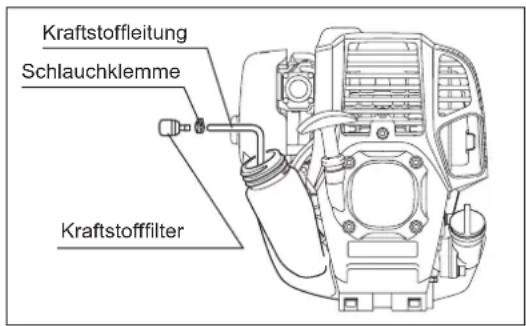

Kraftstoffleitung Schlauchklemme Kraftstofffilter

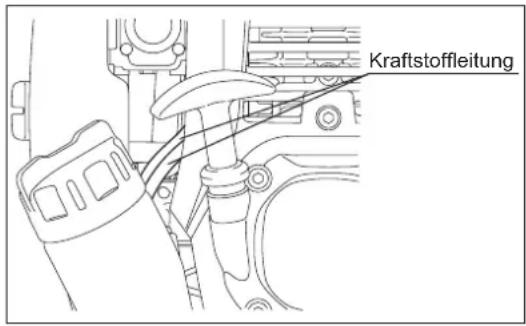

AUSTAUSCHEN DER KRAFTSTOFFLEITUNG

ACHTUNG: UMGANG MIT FEUER STRENGSTENS VERBOTEN

Intervall für Reinigung und Inspektion: Täglich (aller 10 Betriebsstunden) Austausch: Jährlich (aller 200 Betriebsstunden)

Tauschen Sie die Kraftstoffleitung jedes Jahr aus, unabhängig von der Betriebshäufigkeit. Kraftstofflecks können einen Brand verursachen. Falls Sie während des Betriebs ein Leck entdecken, tauschen Sie die Ölleitung sofort aus.

INSPEKTION DER BOLZEN, MUTTERN UND SCHRAUBEN

– Ziehen Sie lose Bolzen, Muttern usw. wieder fest.
- Prüfen Sie auf Kraftstoff- und Öllecks.
- Tauschen Sie für einen sicheren Betrieb beschädigte Teile durch neue aus.

Kraftstoffleitung

REINIGEN DER BAUTEILE

– Halten Sie den Motor stets sauber.
- Halten Sie die Zylinderlamellen frei von Sand und Staub. An den Lamellen anhaftender Staub und Schmutz führt zu einer Reibverschweißung des Kolbens.

AUSTAUSCHEN DER DICHTUNGEN UND VERBINDUNGEN

Vergewissern Sie sich bei der Wiedermontage des Motors, dass Sie die Dichtungen und Dichtungsmassen durch neue ersetzen. Alle Wartungsarbeiten oder Einstellungen, die in diesem Handbuch nicht beschrieben wurden, müssen von autorisierten Servicezentren durchgeführt werden.

Austauschen des Nylonfadens

(Für Ultra Auto 4)

Stoppen Sie zuerst den Motor.

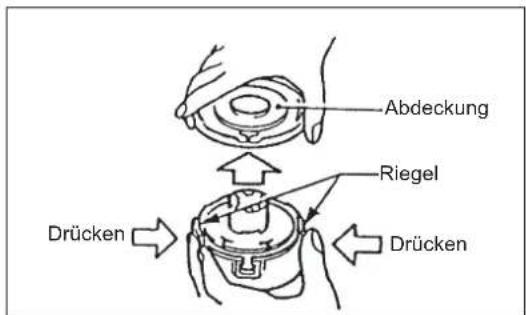

Drücken Sie die Riegel nach innen, um die Abdeckung anzuheben und die Spule zu entfernen.

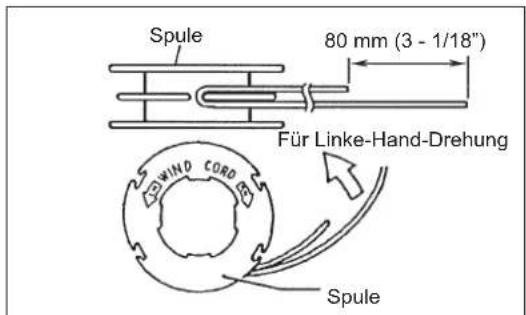

Haken Sie die Mitte des Nylonseils in die Kerbe in der Mitte der Spule ein, das eine Ende des Seils muss etwa 80 mm (3 - 1/18") länger als das andere sein. Winden Sie anschließend beide Enden fest um die Spule in Richtung der Kopfdrehung (Linksdrehung wird durch „LH“ und Rechtsdrehung durch „RH“ an der Seite der Spule gekennzeichnet).

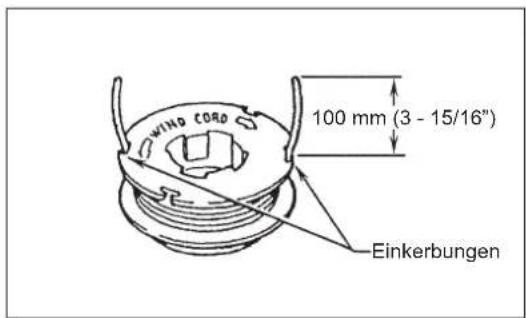

Winden Sie etwa 100 mm (3 - 15/16") des Seils um die Spule und lassen Sie die Enden vorübergehend in der Einkerbung an der Seite der Spule eingehängt.

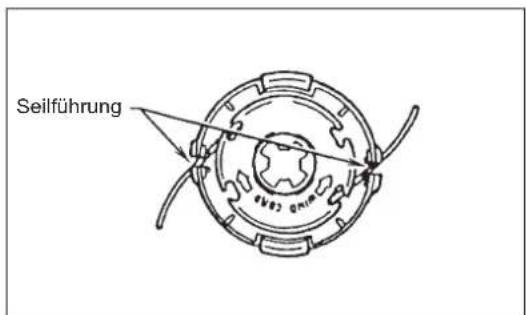

Montieren Sie die Spule in dem Gehäuse, sodass die Kerben und Vorsprünge an der Spule mit denen im Gehäuse übereinstimmen. Halten Sie die Seite mit den Buchstaben am der Spule sichtbar nach oben. Haken Sie nun die Enden des Seils aus ihrer vorübergehenden Positionen aus, und führen Sie das Seil durch die Seilführungen, sodass diese aus dem Gehäuse herausstehen.

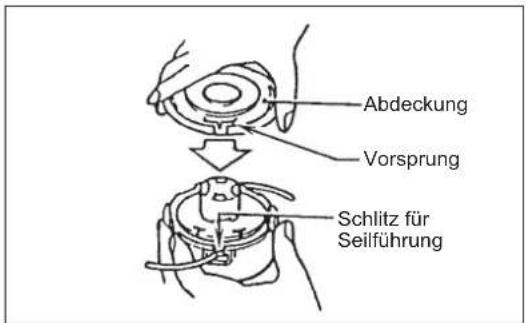

Richten Sie den Vorsprung an der Unterseite der Abdeckung an den Schlitzen der Seilführungen aus.

Drücken Sie dann die Abdeckung fest auf das Gehäuse.

Abdeckung Riegel Drücken Drücken

Spule 80 mm (3 - 1/18") Für Linke-Hand-Drehung Spule

WIND CORD 100 mm (3 - 15/16") Einkerbungen

Seilführung

Abdeckung Vorsprung Schlitz für Seilführung

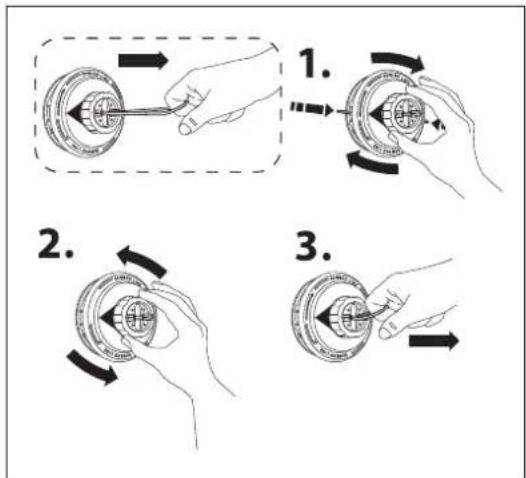

(Für Proulx)

Stoppen Sie zuerst den Motor.

Halten Sie das Gehäuse gut fest und drehen Sie die Spule im Uhrzeigersinn, bis der vorhandene Rest des Nylonfadens ganz in das Gehäuse zurückgezogen ist. Drehen Sie die Spule vor und zurück, um den Zug vom Faden zu nehmen.

Ergreifen Sie die Schlaufe an der Oberseite der Spule und ziehen Sie sie von der Spule.

Legen Sie einen Nylonfaden mit nachfolgenden Spezifikationen bereit.

Länge 4,5 m

Runder Faden, Durchmesser 2,4 mm, oder quadratischer Faden, Diagonale 2,0 mm.

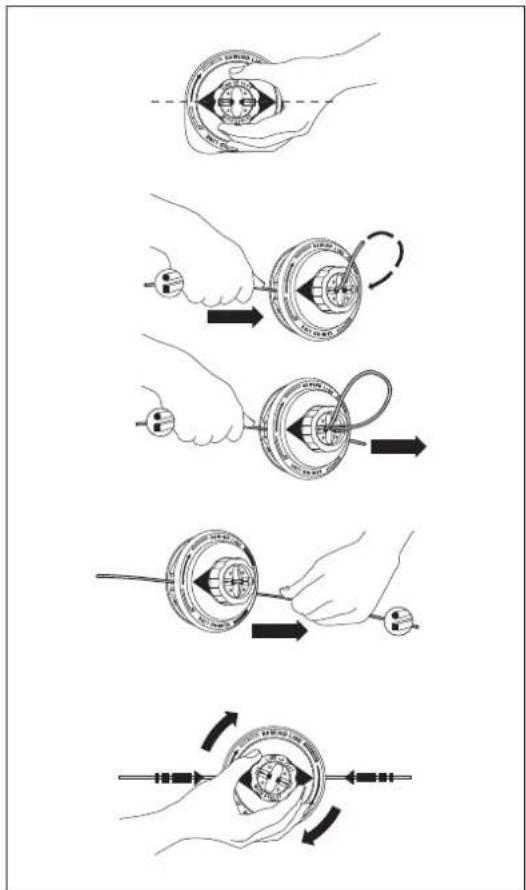

Richten Sie die Pfeile auf der Spule an den Ösen auf dem Gehäuse aus.

Führen Sie ein Ende des Nylonfadens durch die Öse auf der Seite des

Gehäuses, fädeln Sie den Faden dann durch eines der Löcher auf der

Oberseite der Spule und führen Sie ihn anschließend durch das zweite Loch auf der Oberseite der Spule. Schieben Sie den Nylonfaden weiter in die Löcher, bis der Faden durch beide Ösen an der Seite des Gehäuses läuft.

Schieben Sie den Nylonfaden weiter in die Löcher und führen Sie ihn durch die Ösen an der Seite des Gehäuses, bis der Faden auf beiden Seiten gleich lang ist.

Halten Sie das Gehäuse gut fest und drehen Sie die Spule im Uhrzeigersinn, um den Nylonfaden auf die Spule zu wickeln.

WARNUNG: Vergewissern Sie sich, dass die Abdeckung des Nylon-Schneidkopfes ordnungsgemäß auf dem Gehäuse gesichert ist (siehe folgende Beschreibung). Bei unsachgemäß gesicherter Abdeckung kann der Nylon-Schneidkopf auseinanderfliegen und schwere Verletzungen verursachen.

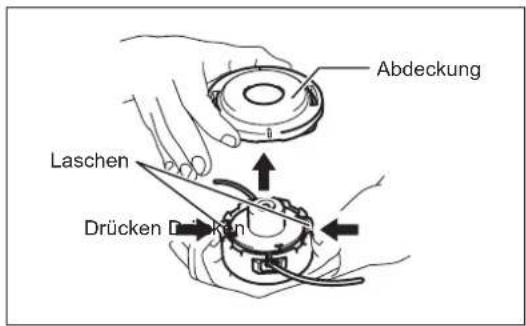

Drücken Sie die Laschen am Gehäuse und ziehen Sie die Abdeckung nach oben ab.

Entfernen Sie die noch vorhandenen Reste des Nylonfadens.

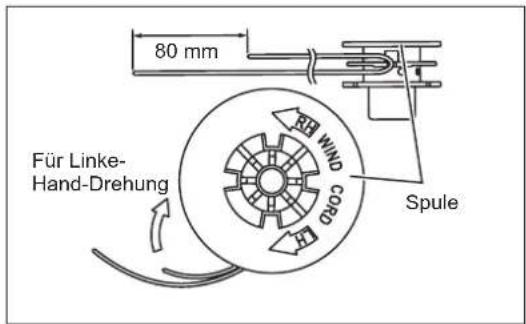

Haken Sie die Mitte des neuen Nylonfadens in die Einkerbung in der Mitte der Spule zwischen den 2 Kanälen für den Nylonfaden ein. Eine Seite des Fadens muss ca. 80 mm länger sein als das andere Ende.

Wickeln Sie beide Enden fest und in Richtung Linksdrehung (markiert durch „LH“ auf dem Spulenkopf) um die Spule.

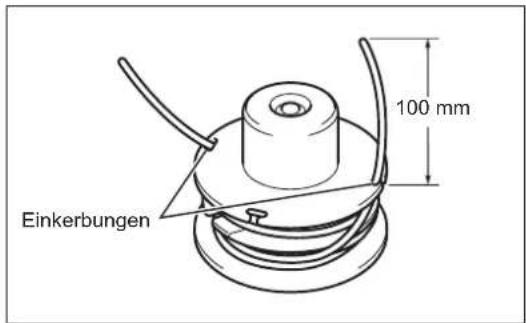

Wickeln Sie etwa 100 mm des Fadens um die Spule und lassen Sie die Enden vorübergehend in der Einkerbung an der Seite der Spule eingehängt.

Montieren Sie die Spule in das Gehäuse, sodass die Kerben und Vorsprünge an der Spule mit denen im Gehäuse übereinstimmen. Die Seite mit den Buchstaben der Spule muss nach oben zeigen, sodass die Buchstaben sichtbar sind. Haken Sie nun die Enden des Fadens aus ihrer vorübergehenden Positionen aus, und führen Sie den Faden durch die Fadenführungen, sodass die Fäden aus dem Gehäuse herausragen.

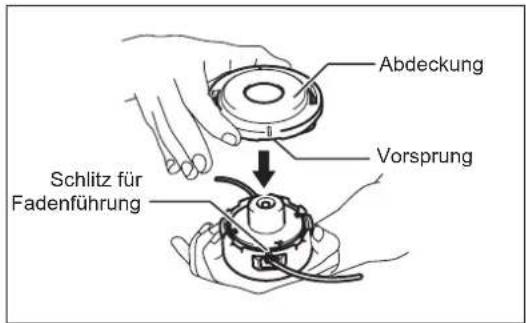

Richten Sie den Vorsprung an der Unterseite der Abdeckung an den Schlitzen der Fadenführungen aus.

Drücken Sie dann die Abdeckung fest auf das Gehäuse. Vergewissern Sie sich, dass die Laschen richtig in der Abdeckung sitzen.

Abdeckung Laschen Drücken

80 mm Für Linke- Hand-Drehung Wind COPD Spule

Einkerbungen 100 mm

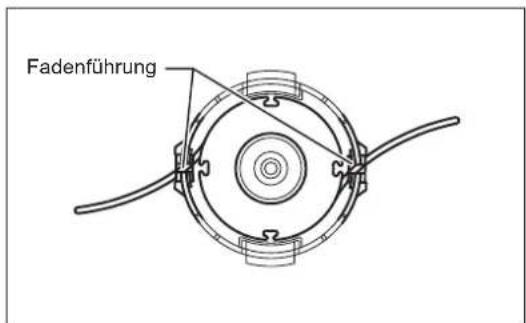

Fadenführung

Abdeckung Vorsprung Schlitz für Fadenführung

(Für „Bump & Feed“-Nachführung)

Stoppen Sie zuerst den Motor.

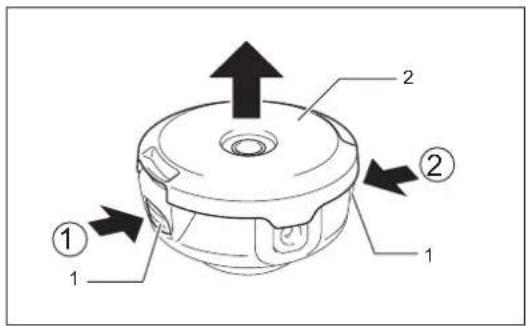

Drücken Sie zum Aushaken den Riegel (1) auf einer Seite nach innen. Wiederholen Sie den Vorgang auf der anderen Seite des Riegels, um die Abdeckung (2) anzuheben. Nehmen Sie die im Inneren befindliche Spule nach dem Entfernen der Abdeckung heraus.

Haken Sie die Mitte des Nylonfadens in die Kerbe in der Mitte der Spule (1) ein, das eine Ende des Fadens muss dabei etwa 80 mm länger als das andere sein. Winden Sie anschließend beide Enden fest um die Spule in Richtung der Kopfdrehung (Linksdrehung wird durch „LH“ an der Seite der Spule gekennzeichnet).

Winden Sie etwa 100 mm des Fadens um die Spule und lassen Sie die Enden vorübergehend in der Einkerbung an der Seite der Spule eingehängt.

Setzen Sie die Spule in das Gehäuse, sodass die Kerben und Vorsprünge an der Spule mit denen im Gehäuse übereinstimmen. Die Spulenseite mit den Buchstaben muss nach oben zeigen, sodass die Buchstaben sichtbar sind. Haken Sie nun die Enden des Fadens aus ihrer vorübergehenden Positionen aus, und führen Sie den Faden durch die Ösen, sodass die Fäden aus dem Gehäuse herausragen.

Richten Sie den Vorsprung an der Unterseite der Abdeckung an den Schlitzen der Ösen aus.

Drücken Sie dann die Abdeckung fest auf das Gehäuse, um sie zu sichern.

WARNUNG: Stellen Sie vor dem Ableiten des Kraftstoffs sicher, dass der Motor gestoppt ist und prüfen Sie, dass sich der Motor abgekühlt hat. Unmittelbar nach dem Stoppen des Motors ist dieser heiß und es besteht Verbrennungs-, Entzündungs- und Feuergefahr.

ACHTUNG: Wenn das Werkzeug für längere Zeit nicht betrieben wird, lassen Sie den gesamten Kraftstoff ausdem Tank und dem Vergaser ab, und lagern Sie das Werkzeug an einem trockenen und sauberen Ort.

– Gehen Sie zum Ablassen des Kraftstoffs aus dem Tank wie folgt vor:

1) Entfernen Sie den Kraftstoff-Tankdeckel und lassen Sie den Kraftstoff vollständig ab. Entfernen Sie ggf. im Kraftstofftank zurückbleibende Fremdkörper.
2) Ziehen Sie den Kraftstofffilter mit einem Draht aus dem Nachfüllstutzen.
3) Drücken Sie die Ansaugpumpe, bis der Kraftstoff von hier abgeleitet wurde und leiten Sie den Kraftstoff in den Kraftstofftank ab.
4) Setzen Sie den Filter wieder in den Kraftstofftank ein und ziehen Sie den Tankdeckel sicher fest.
5) Betreiben Sie das Werkzeug weiter bis es stoppt.

• Entfernen Sie die Zündkerze und geben Sie einige wenige Tropfen Öl in die Zündkerzenöffnung.
• Ziehen Sie anschließend den Startergriff leicht, sodass das Öl die Innenseite des Motors bedeckt und ziehen Sie dann die Zündkerze fest.
• Bringen Sie die Abdeckung an der Schneidklinge an.
• Lagern Sie das Gerät grundsätzlich in waagerechter Position oder mit der Motoreinheit nach unten zeigend. Andernfalls kann enthaltenes Motoröl auslaufen. Achten Sie dabei auf einen sicheren Stand des Gerätes, um ein Umfallen und damit Verletzungen und Beschädigungen an Mensch oder Maschine zu vermeiden.
• Bewahren Sie den abgelassenen Kraftstoff in einen speziellen Container an einem gut belüfteten und schattigen Platz auf.

Kraftstoff ablassen Feuchtigkeit

Achtung nach einer längeren Lagerung

- Tauschen Sie nach einer längeren Lagerung vor dem Start des Motors das Öl aus (siehe S. 76). Öl zersetzt sich, auch wenn das Werkzeug nicht verwendet wird.

Fehlerposition

Fehler System Beobachtung	Grund
Motor startet nicht oder mit Schwierigkeiten	Zündungssystem Zünd	funken OK Fehler der Kraftstoffversorgung oder desVerdichtungssystems, mechanischer Defekt
		Kein Zündfunken STOPP-Schalter bedient, Verdrahtung fehlerhaft oder kurzgeschlossen, Zündkerze oder Zündkerzenstecker defekt, Zündmodul fehlerhaft
	Kraftstoffversorgung Kraftstofftank gefüllt Falsche Choke-Position, Vergaser defekt, Kraftstoff-Zufuhrleitung verbogen oder blockiert, Kraftstoff verschmutzt
	Verdichtung Keine Verdichtung beim Überziehen		Zylinderkopfdichtung defektiv, Kurbelwellendichtungen beschädigt, Zylinder oder Kolbenringe defekt oder ungeeignete Dichtung der Zündkerze
	Mechanischer Fehler Starter schaltet nicht ein Gebrochene Starterfeder, gebrochenen Teile innerhalb des Motors
Warmstartprobleme		Tank gefüllt, Zündfunken vorhanden	Vergaser verschmutzt, wurde gereinigt
Motor startet, geht jedoch aus	Kraftstoffversorgung Tank gefüllt		Fehlerhafte Leerlaufeinstellung, Vergaser verschmutzt
			Kraftstoff-Tankventil defekt, Kraftstoff-Zufuhrleitung unterbrochen, Kabel oder I/O-Schalter defekt
Unzureichende Leistung	Möglicherweise werden verschiedene Systeme gleichzeitig beeinflusst	Motorleerlauf zu gering	Luftfilter verschmutzt, Vergaser verschmutzt,Schalldämpfer verstopft, Abluftkanal im Zylinder verstopft

Betriebszeit Position		Vor Betrieb	Nach Schmierung	Täglich (10 h)	30 h 50 h	200 h		Abschalten/ Lagerung
Motorenöl	Inspizieren	○
	Austauschen					○^*1
Festziehen von Teilen (Schraube, Mutter)	Inspizieren	○
Kraftstofftank	Reinigen/ Inspizieren	○
	Kraftstoff ablassen							○^*3
Gashebel	Funktion überprüfen		○
Stoppschalter	Funktion überprüfen		○
Schneidklinge Inspizieren		○		○
Niederdrehzahl	Inspizieren/Einstellen			○
Luftreiniger Reinigen				○
Zündkerze Inspizieren				○
Kühluftkanal	Reinigen/Inspizieren			○
Kraftstoffleitung	Inspizieren			○
	Austauschen						○^*2
Getriebegehäuse-Schmierung	Nachfüllen				○
Kraftstofffilter	Reinigen/Ersetzen					○
Abstand zwischen Lufteinlassventil und Luftauslassventil	Einstellen						○^*2
Motorüberholung							○^*2
Vergaser	Kraftstoff ablassen							○^*3

*1 Führen Sie einen ersten Wechsel nach 20 Betriebsstunden durch.

*2 Wenden Sie sich für eine Inspektion nach 200 Betriebsstunden an ein autorisiertes Servicezentrum oder Werkzeuggeschäft.

*3 Setzen Sie nach dem Leeren des Kraftstofftanks den Betrieb des Motors fort und leiten Sie den Kraftstoff in den Vergaser ab.

FEHLERSUCHE

Überprüfen Sie ein Problem selbst, bevor Sie eine Reparatur anfordern. Falls eine Abnormalität auftritt, regeln Sie das Werkzeug anhand der Beschreibung in diesem Handbuch. Missbrauchen Sie das Werkzeug nicht und demontieren Sie keine Teile entgegen der Beschreibung. Wenden Sie sich für Reparaturen an ein autorisiertes Servicezentrum oder einen Vertreter vor Ort.

Abnormalitätsstatus Mögliche Ursache (Fehlfunktion) Abhilfe
Motor startet nicht	Ausfall des Betriebs der Ansaugpumpe Drücken	Sie 7 bis 10 mal
	Niedrige Ziehgeschwindigkeit des Starterseils Ziehen Sie kräftig
	Kraftstoffmangel Führen Sie Kraftstoff zu
	Verstopfter Kraftstofffilter Reinigen
	Verbogene Kraftstoffleitung Kraftstoffleitung begradigen
	Zersetzter Kraftstoff Zersetzter Kraftstoff erschwert das Starten. Ersetzen Sie diesen durch neuen.(Empfohlenes Austauschintervall: 1 Monat)
	Übermäßige Kraftstoffansaugung Stellen Sie den Gashebel von mittlerer Drehzahl auf hohe Drehzahl ein und ziehen Sie den Startergriff, bis der Motor startet.Nach dem Start des Motors beginnt sich die Schneidklinge zu drehen. Achten Sie auf die Schneidklinge.Falls der Motor nicht startet, entfernen Sie die Zündkerze, trocknen Sie die Elektrode ab und montieren Sie sie wieder wie vorher. Starten Sie wie angegeben.
	Entfernen des Zündkerzensteckers Fest Anbringen
	Verschmutzter Zündkerzenstecker Reinigen
	Abnormaler Abstand des Zündkerzensteckers Einstellen des Abstandes
	Andere Abnormalität des Zündkerzensteckers Austauschen
	Abnormaler Vergaser Fordern Sie eine Inspektion und Wartung an.
	Starterseil kann nicht gezogen werden	Fordern Sie eine Inspektion und Wartung an.
	Abnormales Antriebssystem	Fordern Sie eine Inspektion und Wartung an.
Motor stoppt gleichMotordrehzahl erhöht sich nicht	Unzureichendes Aufwärmen	Führen Sie einen Aufwämbetrieb durch
	Choke-Hebel ist auf GESCHLOSSEN eingestellt, obwohl der Motor vorgewärmt wurde.	Einstellen auf OFFEN
	Verstopfter Kraftstofffilter Reinigen oder Ersetzen
	Verschmutzter oder verstopfter Luftreiniger	Reinigen
	Abnormaler Vergaser Fordern Sie eine Inspektion und Wartung an.
	Abnormales Antriebssystem	Fordern Sie eine Inspektion und Wartung an.
Schneidklinge dreht sich nicht↓Motor stoppt sofort	Gelöste Schneidklinge > Festziehen der Mutter	Festziehen
	Zweige verfangen sich in der Schneidklinge oder der Schutzabdeckung.	Entfernen der Fremdkörper
	Abnormales Antriebssystem	Fordern Sie eine Inspektion und Wartung an.
Hauptblock vibriert abnormal↓Motor stoppt sofort	Gebrochene, verbogene oder abgenutzte Schneidklinge	Austauschen der Schneidklinge
	Gelöste Schneidklinge > Festziehen der Mutter	Festziehen
	Verschobenes Konvexelement der Schneidklinge und der Stützmontage.	Fest Anbringen
	Abnormales Antriebssystem	Fordern Sie eine Inspektion und Wartung an.
Schneidklinge stoppt nicht sofort↓Motor stoppt sofort	Hohe Leerlaufdrehzahl	Einstellen
	Abgetrenntes Gaskabel	Fest Anbringen
	Abnormales Antriebssystem	Fordern Sie eine Inspektion und Wartung an.
Motor stoppt nicht↓Betreiben des Motors im Leerlauf und Einstellen des Choke-Hebels auf GESCHLOSSEN	Abgetrennter Stecker Fest Anbringen
	Abnormales Elektriksystem	Fordern Sie eine Inspektion und Wartung an.

Wenn der Motor nach dem Aufwärmen nicht startet:
Falls bei den Überprüfungselementen eine Abnormalität auftritt, öffnen Sie den Gashebel um 1/3 und starten Sie den Motor.

DATI TECNICI

Veiligheidshandschoenen vereist!

DE AFDICHTINGEN EN PAKKINGEN VERVANGEN
