ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ SOL 04 PLUS BRENNENSTUHL

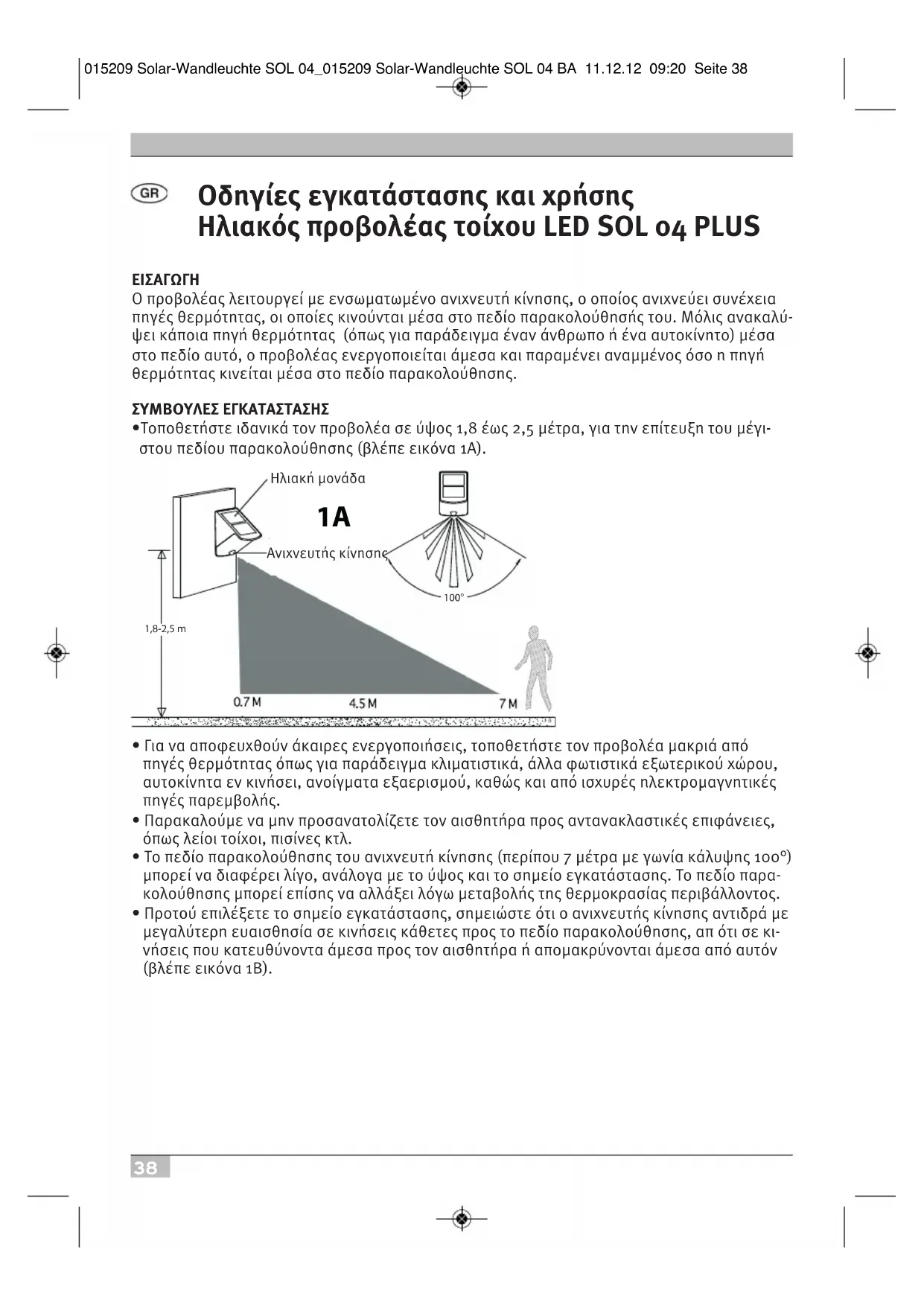

Ο προβολέας λειτουργεί με ενσωματωμένο ανιχνευτή κίνησης, ο οποίος ανιχνεύει συνέχεια πηγές θερμότητας, οι οποίες κινούνται μέσα στο πεδίο παρακολούθησής του. Μόλις ανακαλύ- ψει κάποια πηγή θερμότητας (όπως για παράδειγμα έναν άνθρωπο ή ένα αυτοκίνητο) μέσα στο πεδίο αυτό, ο προβολέας ενεργοποιείται άμεσα και παραμένει αναμμένος όσο η πηγή θερμότητας κινείται μέσα στο πεδίο παρακολούθησης. ΣΥΜΒΟΥΛΕΣ ΕΓΚΑΤΑΣΤΑΣΗΣ

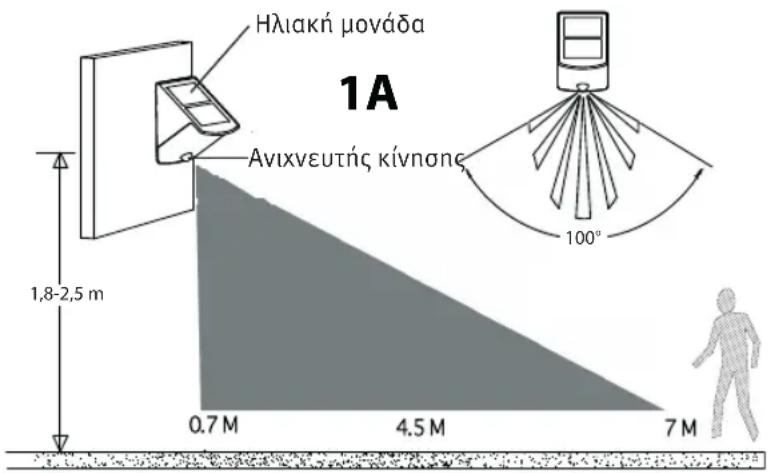

• Τοποθετήστε ιδανικά τον προβολέα σε ύψος 1,8 έως 2,5 μέτρα, για την επίτευξη του μέγι- στου πεδίου παρακολούθησης (βλέπε εικόνα 1A).

• Για να αποφευχθούν άκαιρες ενεργοποιήσεις, τοποθετήστε τον προβολέα μακριά από πηγές θερμότητας όπως για παράδειγμα κλιματιστικά, άλλα φωτιστικά εξωτερικού χώρου, αυτοκίνητα εν κινήσει, ανοίγματα εξαερισμού, καθώς και από ισχυρές ηλεκτρομαγνητικές πηγές παρεμβολής.

• Παρακαλούμε να μην προσανατολίζετε τον αισθητήρα προς αντανακλαστικές επιφάνειες, όπως λείοι τοίχοι, πισίνες κτλ.

• Το πεδίο παρακολούθησης του ανιχνευτή κίνησης (περίπου 7 μέτρα με γωνία κάλυψης 100°) μπορεί να διαφέρει λίγο, ανάλογα με το ύψος και το σημείο εγκατάστασης. Το πεδίο παρα- κολούθησης μπορεί επίσης να αλλάξει λόγω μεταβολής της θερμοκρασίας περιβάλλοντος.

• Προτού επιλέξετε το σημείο εγκατάστασης, σημειώστε ότι ο ανιχνευτής κίνησης αντιδρά με μεγαλύτερη ευαισθησία σε κινήσεις κάθετες προς το πεδίο παρακολούθησης, απ ότι σε κι- νήσεις που κατευθύνοντα άμεσα προς τον αισθητήρα ή απομακρύνονται άμεσα από αυτόν (βλέπε εικόνα 1B).

100° 1,8-2,5 m Ηλιακή μονάδαΑνιχνευτής κίνησης 015209 Solar-Wandleuchte SOL 04_015209 Solar-Wandleuchte SOL 04 BA 11.12.12 09:20 Seite 3839 Ηλιακός προβολέας τοίχου LED SOL 04 PLUS Καλή ανίχνευση Κακή ανίχνευση

• Τοποθετήστε τον προβολέα κατά τέτοιον τρόπο, έτσι ώστε η ηλιακή μονάδα να βρίσκεται κατά τη διάρκεια της ημέρας όσο το δυνατόν περισσότερο εκτεθειμένη στην ΑΜΕΣΗ ΗΛΙΑΚΗ ΑΚΤΙΝΟΒΟΛΙΑ. ΒΗΜΑΤΑ ΕΓΚΑΤΑΣΤΑΣΗΣ

1. Αφαιρέστε τη βάση εγκατάστασης του προβολέα απασφαλίζοντας την ασφάλεια στρέφον-

τάς την με τη βοήθεια του κλειδιού που περιέχεται στη συσκευασία προς την κατεύθυνση «OPEN».

2. Τρυπήστε δυο οπές στον τοίχο, στον οποίο σκοπεύετε να τοποθετήσετε τον προβολέα και

στερεώστε τη βάση εγκατάστασης με τις βίδες (βλέπε εικόνα 2).

3. Στερεώστε τον προβολέα πάνω στη βάση εγκατάστασης και ασφαλίστε την περιστρέφον-

τας το κλειδί προς την κατεύθυνση «LOCK». Απομακρύνετε το κλειδί και φυλάξτε το για μελλοντική χρήση.

1. Οι συσσωρευτές στο εσωτερικό φορτίζονται μέσω της ηλιακής μονάδας. Όσο περισσότερο

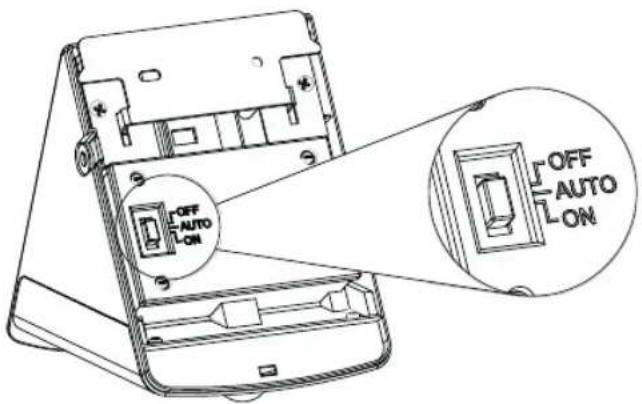

εκτίθεται η ηλιακή μονάδα κατά τη διάρκεια της ημέρας άμεσα στο φως του ήλιου, τόσο πε- ρισσότερο παραμένει ο προβολέας ενεργός. Προτού τεθεί ο προβολέας σε λειτουργία, πρέ- πει οι συσσωρευτές να έχουν φορτιστεί τουλάχιστον για 3 με 4 ημέρες στο φως του ήλιου (διακόπτης στη θέση OFF). Εναλλακτικά, οι συσσωρευτές μπορούν να φορτιστούν χρησιμο- ποιώντας έναν συνηθισμένο φορτιστή. 2.Κατόπιν φόρτισης των συσσωρευτών, ο προβολέας μπορεί να τεθεί σε λειτουργία. Μπο- ρούν να επιλεχθούν με τη χρήση του διακόπτη στην οπίσθια πλευρά του περιβλήματος τα ακόλουθα είδη λειτουργίας:

015209 Solar-Wandleuchte SOL 04_015209 Solar-Wandleuchte SOL 04 BA 11.12.12 09:20 Seite 3940 Ηλιακός προβολέας τοίχου LED SOL 04 PLUS AUTO: Κανονική λειτουργία μέσω του ενσωματωμένου ανιχνευτή κίνησης ON: Συνεχής φωτισμός (π.χ. ως λυχνία κατάστασης ανάγκης) OFF: Απενεργοποίηση προς αποθήκευση και φόρτιση

1. Κατά την πρώτη ενεργοποίηση του προβολέα, ανάβουν οι λυχνίες LED και ο ανιχνευτής κί-

νησης ξεκινάει την «προθέρμανσή» του. Οι λυχνίες LED παραμένουν αναμμένες για περί- που 40 δευτερόλεπτα, κατόπιν αναβοσβήνουν τρεις φορές και μεταβαίνουν στην κατά- σταση λειτουργίας. 2.Η λυχνία διαθέτει διακόπτη νύχτας, δηλαδή ο προβολέας μεταβαίνει στο είδος λειτουργίας «AUTO», μόνο όταν νυχτώσει. Οι λυχνίες LED ενεργοποιούνται με την κίνηση μέσα στο πεδίο παρακολούθησης και παραμένουν αναμμένες για περίπου 60 δευτερόλεπτα μετά την τελευταία κίνηση. Εάν κατά τη διάρκεια της ενεργοποίησης ανιχνευτεί και άλλη κί- νηση, ο χρόνος ενεργοποίησης ξεκινάει να μετράει από την αρχή και οι λυχνίες LED παρα- μένουν για άλλα 60 δευτερόλεπτα αναμμένες.

3. Στο φως της ημέρας ή σε φωτεινό περιβάλλον ο προβολέας δεν ενεργοποιείται από κινή-

ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΤΩΝ ΕΠΑΝΑΦΟΡΤΙΖΟΜΕΝΩΝ ΣΥΣΣΩΡΕΥΤΩΝ

1. Ρυθμίστε τον διακόπτη στη θέση OFF.

2. Αφαιρέστε τις βίδες από το καπάκι της θήκης μπαταριών στην οπίσθια πλευρά του προβο-

3. Αφαιρέστε τους παλιούς συσσωρευτές και αντικαταστήστε τους με τρεις καινούργιους επα-

ναφορτιζόμενους AA Ni-MH 1,2 V συσσωρευτές. Βεβαιωθείτε ότι τους τοποθετήσατε σωστά πολωμένους +/- .

4. Πριν την χρήση του προβολέα, οι συσσωρευτές πρέπει να φορτιστούν τουλάχιστον για 3

έως 4 ημέρες στο φως του ήλιου (διακόπτης στη θέση OFF). ΑΝΤΙΜΕΤΩΠΙΣΗ ΣΦΑΛΜΑΤΩΝ Πρόβλημα: Ο προβολέας δεν ενεργοποιείται από κινήσεις μέσα στο πεδίο παρακολούθησης. Πιθανή αιτία Προτεινόμενη λύση

1. Αποφορτισμένοι συσσωρευτές Επαναφόρτιση συσσωρευτών

2.Δυνατός φωτισμός πλησίον του. Προσανατολισμός μονάδας προς άλλη κατεύ-

015209 Solar-Wandleuchte SOL 04_015209 Solar-Wandleuchte SOL 04 BA 11.12.12 09:20 Seite 4041 Ηλιακός προβολέας τοίχου LED SOL 04 PLUS Πρόβλημα: Ο προβολέας ενεργοποιείται χωρίς προφανή αιτία (άκαιρη ενεργοποίηση). Πιθανή αιτία Προτεινόμενη λύση

1. Πηγές θερμότητας όπως κλιματιστικά, Τοποθετήστε τον προβολέα μακριά

ανοίγματα εξαερισμού, απαγωγείς καπνού, από τις συγκεκριμένες πηγές. άλλες λυχνίες εξωτερικού φωτισμού, αυτοκίνητα εν κινήσει, ενεργοποιούν τον αισθητήρα.

2. Ζώα, π.χ. άγρια ζώα και κατοικίδια. Μια αλλαγή του προσανατολισμού του προβο-

λέα μπορεί να βοηθήσει.

3. Αντανακλάσεις από πισίνα ή από Επαναπροσανατολισμός του προβολέα

αντανακλαστικές επιφάνειες. Προσοχή: Σε ξηρό και κρύο περιβάλλον οι ανιχνευτές κίνησης αποκτούν μεγαλύτερη ευαισθη- σία απ ότι σε περιβάλλον υγρασίας και ζέστης. ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ Συσσωρευτής: 3 x AA 1,2 V / 600 mAh Αριθμός LED: 2 x 0,5 W Διάρκεια φωτισμού: 60 ± 2 δευτερόλεπτα Γωνία παρακολούθησης: 100º Εμβέλεια: max. 7 μέτρα Παράγοντας απόκρισης: ρυθμιζόμενος, από φως ημέρας έως και νύχτα Είδος προστασίας: IP44

Διαθέστε τις ηλεκτρικές συσκευές με σεβασμό προς το περιβάλλον! Οι ηλεκτρικές συσκευές δεν ανήκουν στα συνηθισμένα απορρίμματα του νοικοκυριού. Βάσει της Ευρωπαϊκής Διάταξης 2002/96/EG περί ηλεκτρικών και ηλεκτρονικών συσκευών, οι φθαρμένες από τη χρήση ηλεκτρονικές συσκευές συλλέγονται ξεχωριστά και ανακυκλώνο- νται με σεβασμό προς το περιβάλλον. Λύσεις για την διάθεση της χρησιμοποιημένης συσκευ- ής θα σας δοθούν από το Δήμο ή την Κοινότητάς σας. Καταστροφή περιβάλλοντος από λάθος διάθεση μπαταριών και συσσωρευτών! Οι μπαταρίες και οι συσσωρευτές δεν ανήκουν στα συνηθισμένα απορρίμματα του νοικοκυριού. Μπορούν να περιέχουν τοξικά βαρέα μέταλλα και ως εκ τούτου ανήκουν στην κατηγορία των επικίνδυνων αποβλήτων και έτσι πρέπει και να διαχειρίζονται. Γι αυτό παραδώστε τις χρησιμοποιημένες μπαταρίες σας σε ένα από τα ειδικά σημεία συλλογής τους. 015209 Solar-Wandleuchte SOL 04_015209 Solar-Wandleuchte SOL 04 BA 11.12.12 09:20 Seite 4142 Kurulum ve kullanma kılavuzu Solar LED-Duvar lambası SOL 04 PLUS Giriş Bu lambada dahili bir hareket ileticisi bulunmakta ve güvenlik alanı içerisinde sürekli ısı kaynakları aramaktadır. Bir ısı kaynağı (insan ya da araba) bulur bulmaz lamba hemen yanar ve güvenlik alanında ısı kaynağı hareket ettiği sürece yanar.
