KÄYTTÖOHJE SOL 04 PLUS BRENNENSTUHL

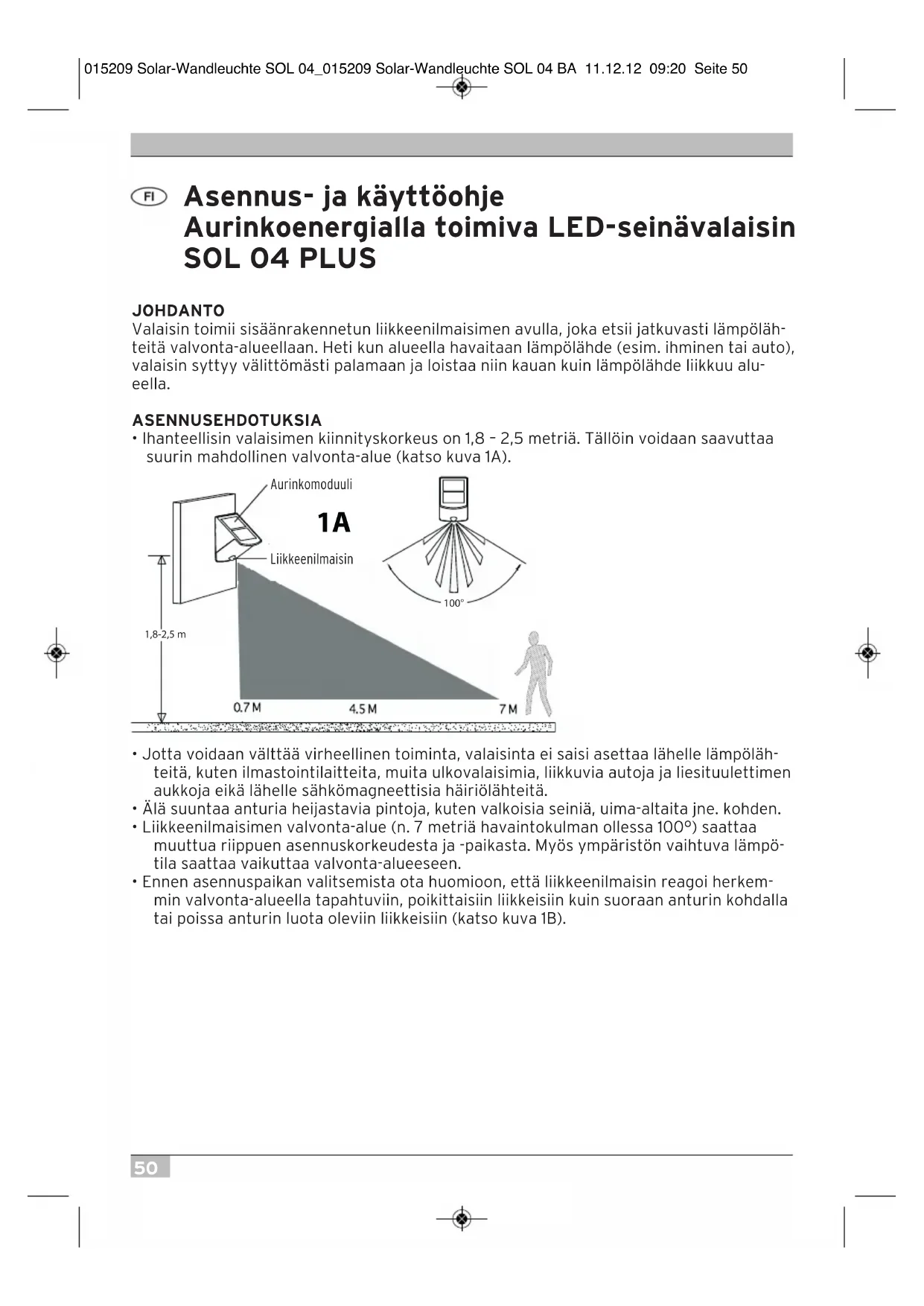

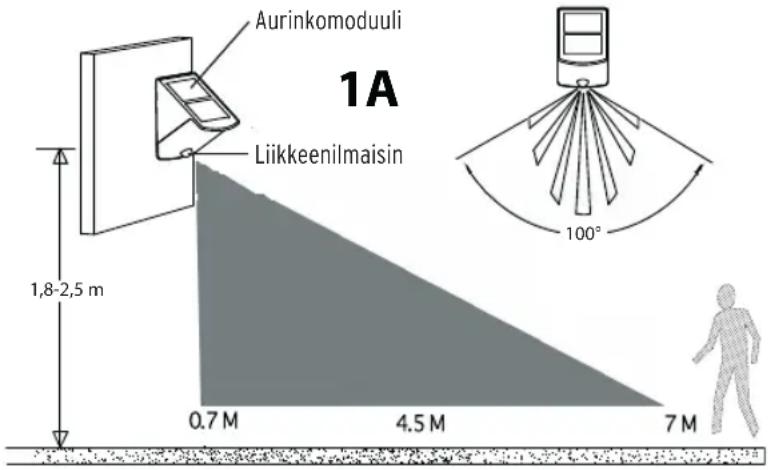

• Ihanteellisin valaisimen kiinnityskorkeus on 1,8 – 2,5 metriä. Tällöin voidaan saavuttaa suurin mahdollinen valvonta-alue (katso kuva 1A).

• Jotta voidaan välttää virheellinen toiminta, valaisinta ei saisi asettaa lähelle lämpöläh- teitä, kuten ilmastointilaitteita, muita ulkovalaisimia, liikkuvia autoja ja liesituulettimen aukkoja eikä lähelle sähkömagneettisia häiriölähteitä.

• Älä suuntaa anturia heijastavia pintoja, kuten valkoisia seiniä, uima-altaita jne. kohden.

• Liikkeenilmaisimen valvonta-alue (n. 7 metriä havaintokulman ollessa 100°) saattaa muuttua riippuen asennuskorkeudesta ja -paikasta. Myös ympäristön vaihtuva lämpö- tila saattaa vaikuttaa valvonta-alueeseen.

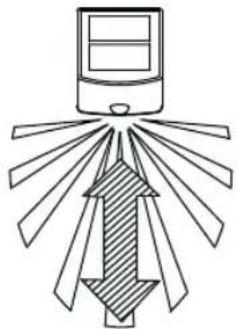

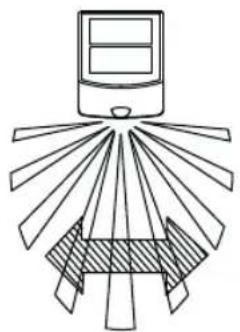

• Ennen asennuspaikan valitsemista ota huomioon, että liikkeenilmaisin reagoi herkem- min valvonta-alueella tapahtuviin, poikittaisiin liikkeisiin kuin suoraan anturin kohdalla tai poissa anturin luota oleviin liikkeisiin (katso kuva 1B).

yvät havaitsemisedellytykset huonot havaitsemisedellytykset

• Kiinnitä valaisin niin, että aurinkomoduuli saa päivittäin enimmäismäärän SUORAA AURINGONPAISTETTA. ASENNUSVAIHEET

1. Irrota valaisimen asennuslevy vapauttamalla lukitus suuntaan OPEN. Käytä tähän mu-

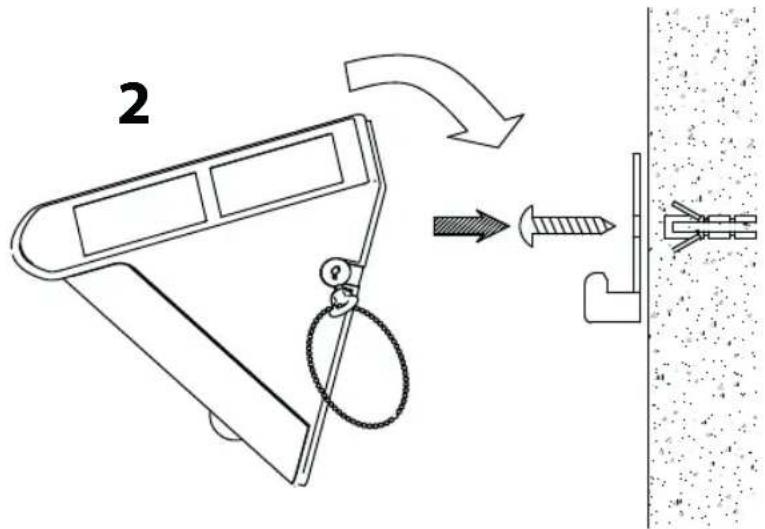

kana tulevaa avainta. 2.Poraa seinään kaksi reikää kohtaan, johon haluat kiinnittää valaisimen. Tämän jälkeen kiinnitä asennuslevy ruuveilla (katso kuva 2).

3. Kiinnitä valaisin asennuslevyyn ja varmista paikoillaan pysyminen kääntämällä avainta

suuntaan LOCK. Irrota avain ja säilytä se myöhempää tarvetta varten. KÄYTTÖ

1. Valaisimen sisällä olevat akut latautuvat aurinkomoduulin avulla. Mitä kauemmin aurin-

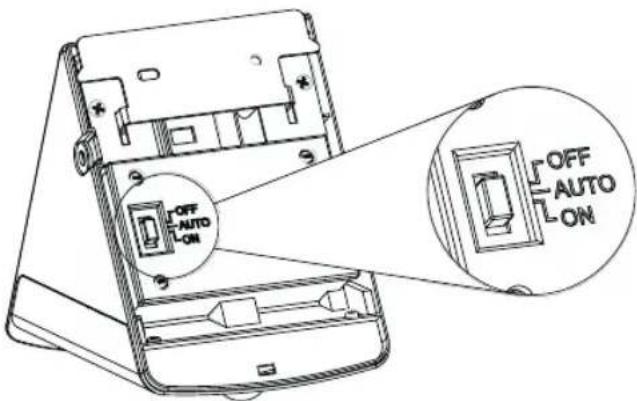

komoduuli on päivittäin suorassa auringonpaisteessa, sitä kauemmin valaisin pysyy kyt- kettynä päälle. Ennen valaisimen käyttöönottoa akkuja täytyy ladata 3 – 4 päivää suo- rassa auringonpaisteessa (keinukatkaisimen on oltava asennossa OFF). Vaihtoehtoisesti akut voidaan valita markkinoilla olevalla laturilla. 2.Sen jälkeen, kun akut ovat latautuneet, valaisin voidaan ottaa käyttöön. Laitteen tausta puolella olevaa keinukatkaisinta käyttämällä voidaan säätää seuraavat käyttötilat:

UTO: normaalikäyttö integroidun liikkeenilmaisimen avulla ON: kestovalaistus (esim. hätävalaistus) OFF: pois kytkeminen varastoinnin ja latauksen ajaksi TOIMINTA

1. Kun valaisin kytketään ensimmäistä kertaa päälle, LED-valot palavat ja liikkeenilmaisin

alkaa lämmetä. LED-valot ovat päällä n. 40 sekunnin ajan, sen jälkeen ne vilkkuvat 3 ker- taa ja siirtyvät käyttötilaan. 2.Valaisimessa on himmenninkatkaisin, mikä merkitsee, että valaisin kytkeytyy AUTO-ti- laan vasta, kun ulkona on pimeää. LED-valot kytkeytyvät päälle, kun valvonta-alueella havaitaan liikettä ja loistavat n. 60 sekunnin ajan viimeisen havaitun liikkeen jälkeen. Kun valaisemisen aikana havaitaan liikettä, aika alkaa jälleen alusta ja LED-valot valaise- vat vielä 60 sekunnin ajan.

3. Päivänvalossa ja kirkkaissa ympäristöissä valot eivät aktivoidu liikkeestä.

LADATTAVIEN AKKUJEN VAIHTAMINEN

1. Aseta säädin OFF-asentoon.

2. Irrota valaisimen taustapuolella olevasta akkukotelon kannesta ruuvit.

3. Irrota vanhat akut ja vaihda niiden tilalle kolme uutta, uudelleen ladattavaa AA Ni-MH

1,2 V:n akkua. Huomioi ehdottomasti oikeat navat (+/-).

4. Ennen valaisimen käyttöä akkuja täytyy ladata 3 – 4 päivää suorassa auringonpais-

IANPOISTO Ongelma Valaisin ei kytkeydy päälle valvonta-alueella tapahtuvasta liikkeestä huolimatta. Mahdollisia syitä Ongelman poistaminen

1. Akut ovat tyhjät Lataa akut

2.Lähistön valot ovat liian kirkkaat. Suuntaa yksikkö pois valonlähteistä Ongelma Valaisin alkaa loistaa tuntemattomasta syystä (virheellinen aktivointi). Mahdollisia syitä Ongelman poistaminen

1. Lämpölähde, kuten ilmastointilaite, Sijoita valaisin kauemmaksi

tuuletusaukko, liesituulettimen aukko, näistä lähteistä. muut ulkovalaisimet tai liikkuvat autot ovat aktivoineet anturin.

2. Eläimiä, kuten näätiä tai kotieläimiä. Valaisimen suuntaaminen uudestaan saattaa

3. Heijastumat uima-altaasta tai Suuntaa valaisin uudestaan

muista heijastavista pinnoista. Huom: kuivassa ja kylmässä lämpötilassa liikkeenilmaisin on herkempi kuin kosteissa ja kuumissa lämpötiloissa. TEKNISET TIEDOT Akku: 3 x AA 1,2 V / 600 mAh LED-valojen määrä: 2 x 0,5 W Valaisun kesto: 60 ± 2 sek. Valvontakulma: 100º Kantavuus: enint. 7 metriä Reagointiherkkyys: säädettävissä päivänvalosta yövalaistukseen Suojaluokka: IP44 HÄVITYS Hävitä sähkölaitteet ympäristöä kunnioittaen! Sähkölaitteet eivät kuulu talousjät- teen joukkoon. EU-direktiivin 2002/96/EY mukaan käytetyt sähkö- ja elektroniikka- laitteet on hävitettävä erillisessä keräyspisteessä, jonka jälkeen ne uusiokäytetään ympäristöä kunnioittaen. Lisätietoja vanhan laitteen hävittämisestä saat kuntasi viran- omaisilta. Paristojen ja akkujen vääränlaisesta hävityksestä johtuvia ympäristöhaittoja! Paristot ja akut eivät kuulu talousjätteen joukkoon. Ne saattavat sisältää vaarallisia kovametalleja, ja siksi ne on hävitettävä erityisessä jätepisteessä. Toimita sen vuoksi käytetyt paristot kunnalliseen keräyspisteeseen. 015209 Solar-Wandleuchte SOL 04_015209 Solar-Wandleuchte SOL 04 BA 11.12.12 09:20 Seite 53015209 Solar-Wandleuchte SOL 04_015209 Solar-Wandleuchte SOL 04 BA 11.12.12 09:20 Seite 54015209 Solar-Wandleuchte SOL 04_015209 Solar-Wandleuchte SOL 04 BA 11.12.12 09:20 Seite 55Hugo Brennenstuhl GmbH & Co. KG Seestraße 1-3 · 72074 Tübingen · Germany lectra-t ag Blegistrasse 13 · CH-6340 Baar H. Brennenstuhl S.A.S. F-67460 Souffelweyersheim www.brennenstuhl.com 0471660/1212 015209 Solar-Wandleuchte SOL 04_015209 Solar-Wandleuchte SOL 04 BA 11.12.12 09:20 Seite 56
