INSTRUKCJA OBSŁUGI SOL 04 PLUS BRENNENSTUHL

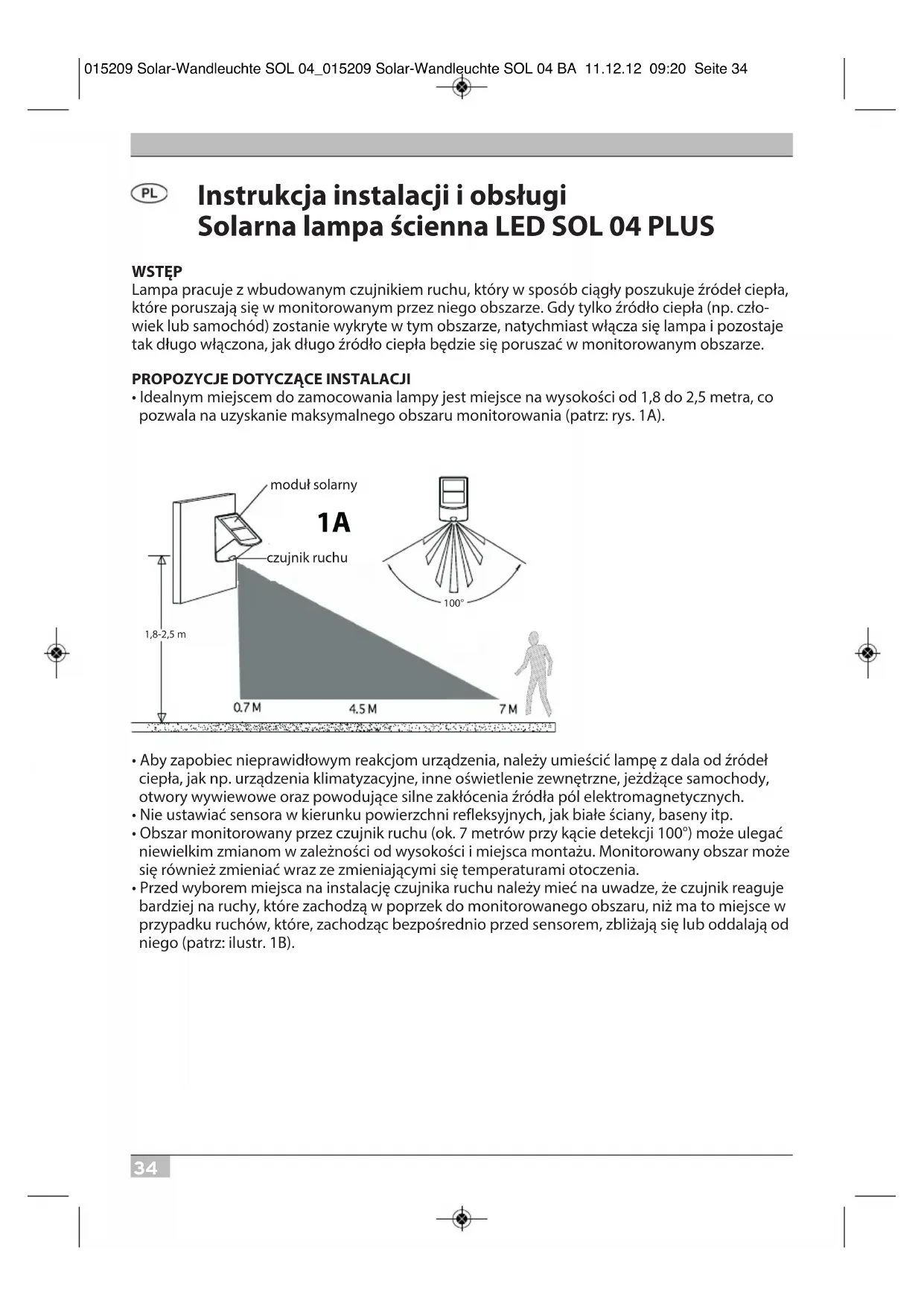

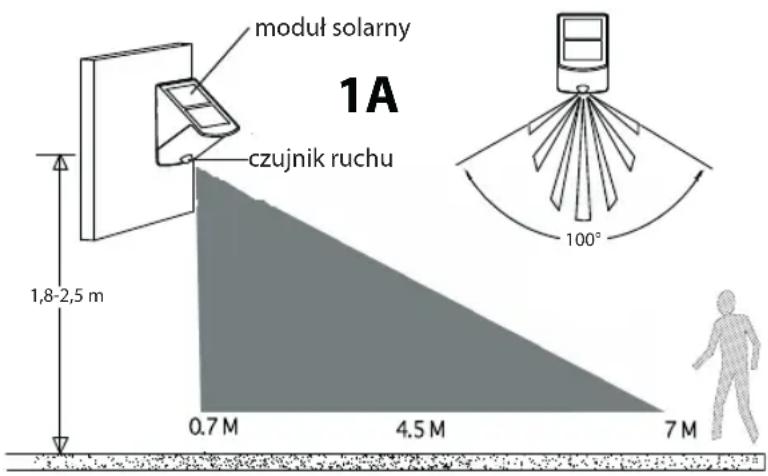

• Idealnym miejscem do zamocowania lampy jest miejsce na wysokości od 1,8 do 2,5 metra, co pozwala na uzyskanie maksymalnego obszaru monitorowania (patrz: rys. 1A).

• Aby zapobiec nieprawidłowym reakcjom urządzenia, należy umieścić lampę z dala od źródeł ciepła, jak np. urządzenia klimatyzacyjne, inne oświetlenie zewnętrzne, jeżdżące samochody, otwory wywiewowe oraz powodujące silne zakłócenia źródła pól elektromagnetycznych.

• Nie ustawiać sensora w kierunku powierzchni refleksyjnych, jak białe ściany, baseny itp.

• Obszar monitorowany przez czujnik ruchu (ok. 7 metrów przy kącie detekcji 100°) może ulegać niewielkim zmianom w zależności od wysokości i miejsca montażu. Monitorowany obszar może się również zmieniać wraz ze zmieniającymi się temperaturami otoczenia.

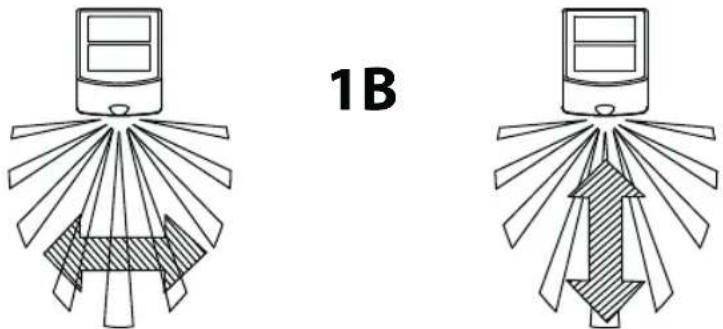

• Przed wyborem miejsca na instalację czujnika ruchu należy mieć na uwadze, że czujnik reaguje bardziej na ruchy, które zachodzą w poprzek do monitorowanego obszaru, niż ma to miejsce w przypadku ruchów, które, zachodząc bezpośrednio przed sensorem, zbliżają się lub oddalają od niego (patrz: ilustr. 1B).

100° 1,8-2,5 m moduł solarnyczujnik ruchu 015209 Solar-Wandleuchte SOL 04_015209 Solar-Wandleuchte SOL 04 BA 11.12.12 09:20 Seite 3435 Solarna lampa ścienna LED SOL 04 PLUS dobra wykrywalność słaba wykrywalność

• Lampę należy zamocować w taki sposób, aby moduł solarny był w ciągu dnia maksymalnie wy- stawiony na BEZPOŚREDNIE NASŁONECZNIENIE.

CZYNNOŚCI INSTALACYJNE

1. Zdjąć płytkę montażową lampy, przestawiając blokadę w pozycję „OPEN” przy pomocy dołą-

2. Wywiercić dwa otwory w ścianie, na której chcą Państwo umieścić lampę, a następnie zamoco-

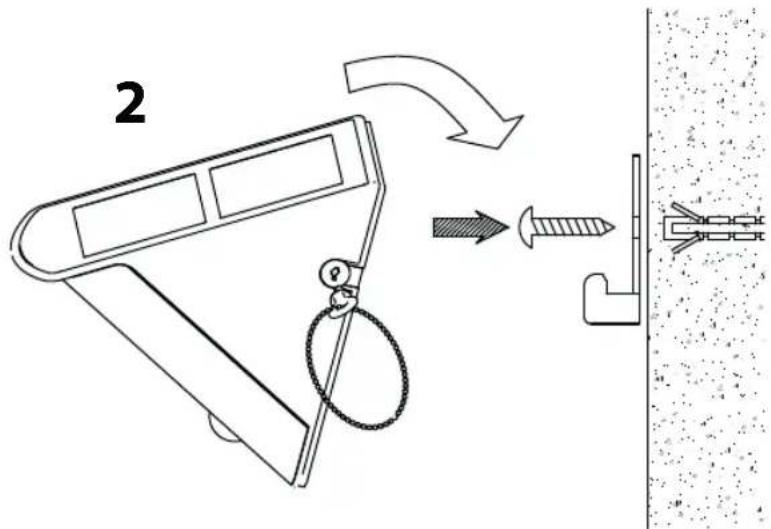

wać płytkę montażową przy pomocy śrub (patrz: ilustr. 2).

3. Zamocować lampę na płytce montażowej i zabezpieczyć ją, przekręcając klucz w pozycję

„LOCK”. Wyjąć klucz i zachować go na wypadek, gdyby w przyszłości zaistniała potrzeba jego ponownego użycia. EKSPLOATACJA

1. Znajdujące się wewnątrz akumulatory ładowane są przez moduł solarny. Im dłużej moduł so-

larny wystawiony jest w ciągu dnia na bezpośrednie światło słoneczne, tym dłużej lampa może pozostać włączona. Przed uruchomieniem lampy, akumulatory powinny się ładować przez co najmniej 3-4 dni na świetle słonecznym (przełącznik przestawić w pozycję OFF). Alternatywnie akumulatory można również ładować przy pomocy standardowych ładowarek.

2. Po naładowaniu akumulatorów można uruchomić lampę. Za pomocą przełącznika znajdują-

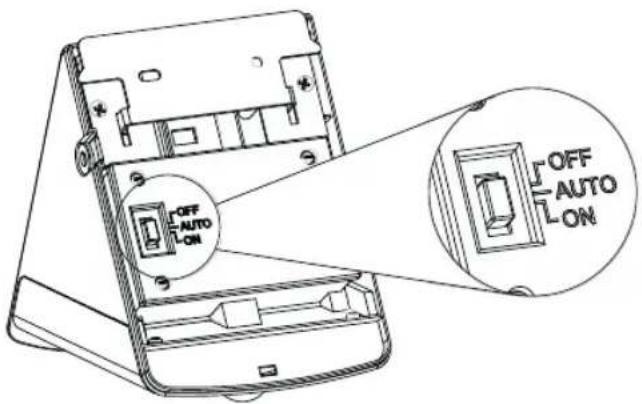

cego się z tyłu obudowy można ustawiać następujące tryby pracy urządzenia:

015209 Solar-Wandleuchte SOL 04_015209 Solar-Wandleuchte SOL 04 BA 11.12.12 09:20 Seite 3536 Solarna lampa ścienna LED SOL 04 PLUS AUTO: tryb normalny z użyciem zintegrowanego czujnika ruchu ON: światło ciągłe (np. jako lampa bezpieczeństwa) OFF: wyłączanie w celu przechowania lub naładowania urządzenia DZIAŁANIE

1. Jeżeli lampa włączana jest po raz pierwszy, zapalają się diody LED, a czujnik ruchu zaczyna się

nagrzewać. Diody LED pozostają włączone przez ok. 40 sekund, po czym migają 3-krotnie i przechodzą w tryb roboczy.

2. Lampa wyposażona jest w przełącznik zmierzchowy, tzn. lampa w trybie „AUTO” włącza się do-

piero, gdy się ściemni. Diody LED włączają się w przypadku stwierdzenia ruchu w monitorowa- nym obszarze i pozostają włączone maks. przez 60 sekund po ostatnim ruchu. Jeżeli w czasie świecenia czujnik wykryje ruch, czas ten zaczyna być ponownie liczony od początku, a diody LED palą się przez kolejne 60 sekund.

3. W świetle dziennym lub w jasnym otoczeniu ruchy nie powodują uaktywnienia lampy.

WYMIANIA AKUMULATORÓW ŁADOWALNYCH

1. Ustawić przełącznik w pozycji OFF.

2. Wyjąć śruby osłony baterii znajdujące się z tyłu lampy.

3. Wyjąć stare akumulatory i zastąpić je trzema nowymi akumulatorami ładowalnymi AA Ni-MH

1,2 V. Zwrócić przy tym bezwzględnie uwagę na prawidłowe ustawienie biegunów +/-.

4. Przed rozpoczęciem użytkowania lampy, akumulatory powinny się ładować przez 3-4 dni na

świetle słonecznym (przełącznik pozostaje w pozycji OFF). 015209 Solar-Wandleuchte SOL 04_015209 Solar-Wandleuchte SOL 04 BA 11.12.12 09:20 Seite 3637 Solarna lampa ścienna LED SOL 04 PLUS USUWANIE USTEREK Problem: Lampa nie włącza się mimo ruchów w monitorowanym obszarze. Możliwa przyczyna: Rozwiązanie:

1. Akumulatory są zużyte. Ponownie naładować akumulatory.

2. Znajdujące się w pobliżu Jednostkę ustawić w innym kierunku niż w miejscu skiero-

oświetlenie świeci zbyt jasno. wanym na oświetlenie. Problem: Lampa włącza się z nieznanej przyczyny (niewłaściwa reakcja). Możliwa przyczyna: Rozwiązanie:

1. Źródła ciepła (urządzenia Lampę należy umieścić z dala od tych źródeł.

klimatyzacyjne, otwory od- powietrzające, wyciągi oparów, pozostałe oświetlenie zewnętrzne, jadące samochody) uaktywniają sensor.

2. Zwierzęta, np. kuny, lub zwierzęta Pomóc może ponowne ustawienie lampy.

3. Odbicia powodowane przez Ponownie ustawić lampę.

powierzchnię basenu lub powierzchnie refleksyjne. Uwaga:W suchym i zimnym otoczeniu czujniki ruchu są bardziej wrażliwe niż w otoczeniu wilgot- nym i gorącym. DANE TECHNICZNE Akumulator: 3 x AA 1,2 V / 600 mAh Liczba diod LED: 2 x 0,5 W Czas świecenia: 60 ± 2 sekundy Kąt monitorowania: 100º Zasięg: maks. 7 metrów Czułość reakcji: możliwy zakres regulacji między światłem dziennym i nocą Stopień ochrony: IP44 UTYLIZACJA Sprzęt elektryczny należy utylizować w sposób bezpieczny dla środowiska naturalnego! Urządzenia elektryczne to nie domowe śmieci czy odpadki. Zgodnie z dyrektywą Unii Europejskiej 2002/96/WE dotyczącą urządzeń elektrycznych i elektronicznych, zużyty sprzęt elektryczny należy gromadzić osobno i przekazywać do ponownego przetworzenia. O możliwościach utylizacji wysłużonego urządzenia dowiedzą się Państwo w urzędzie miasta lub gminy. Niewłaściwa utylizacja baterii i akumulatorów powoduje szkody w środowisku naturalnym! Baterie i akumulatory to nie domowe śmieci czy odpadki. Mogą one zawierać trujące metale ciężkie i jako śmieci muszą być w specjalny sposób utylizowane. W związku z powyższym zużyte baterie i akumulatory należy oddawać w miejskich punktach zajmujących się ich zbiórką. 015209 Solar-Wandleuchte SOL 04_015209 Solar-Wandleuchte SOL 04 BA 11.12.12 09:20 Seite 3738 Οδηγίες εγκατάστασης και χρήσης Ηλιακός προβολέας τοίχου LED SOL 04 PLUS
