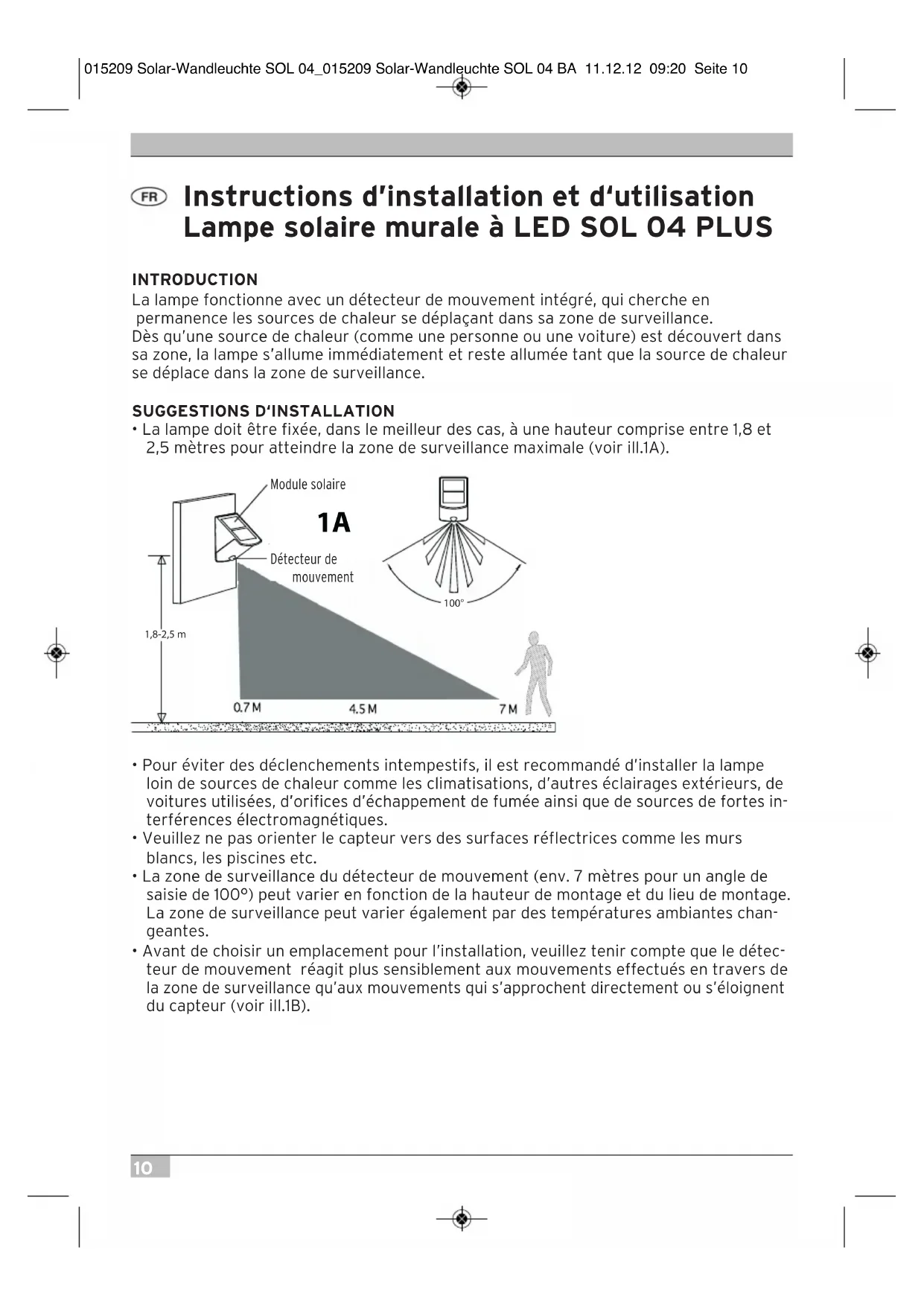

Incorrect disposal of batteries rechargeable batteries can harm the environment! Batteries and rechargeable batteries do not belong in the household waste. They can contain poisonous heavy metals and are subject to treatment as hazardous wastes. Take your used batteries to a municipal collection site. 015209 Solar-Wandleuchte SOL 04_015209 Solar-Wandleuchte SOL 04 BA 11.12.12 09:20 Seite 910 Instructions d’installation et d‘utilisation Lampe solaire murale à LED SOL 04 PLUS INTRODUCTION La lampe fonctionne avec un détecteur de mouvement intégré, qui cherche en permanence les sources de chaleur se déplaçant dans sa zone de surveillance. Dès qu’une source de chaleur (comme une personne ou une voiture) est découvert dans sa zone, la lampe s’allume immédiatement et reste allumée tant que la source de chaleur se déplace dans la zone de surveillance.

SUGGESTIONS D‘INSTALLATION

• La lampe doit être fixée, dans le meilleur des cas, à une hauteur comprise entre 1,8 et 2,5 mètres pour atteindre la zone de surveillance maximale (voir ill.1A).

• Pour éviter des déclenchements intempestifs, il est recommandé d’installer la lampe loin de sources de chaleur comme les climatisations, d’autres éclairages extérieurs, de voitures utilisées, d’orifices d’échappement de fumée ainsi que de sources de fortes in- terférences électromagnétiques.

• Veuillez ne pas orienter le capteur vers des surfaces réflectrices comme les murs blancs, les piscines etc.

• La zone de surveillance du détecteur de mouvement (env. 7 mètres pour un angle de saisie de 100°) peut varier en fonction de la hauteur de montage et du lieu de montage. La zone de surveillance peut varier également par des températures ambiantes chan- geantes.

• Avant de choisir un emplacement pour l’installation, veuillez tenir compte que le détec- teur de mouvement réagit plus sensiblement aux mouvements effectués en travers de la zone de surveillance qu’aux mouvements qui s’approchent directement ou s’éloignent du capteur (voir ill.1B).

100° 1,8-2,5 m Module solaireDétecteur de mouvement 015209 Solar-Wandleuchte SOL 04_015209 Solar-Wandleuchte SOL 04 BA 11.12.12 09:20 Seite 1011 Lampe solaire murale à LED SOL 04 PLUS

onne reconnaissance Mauvaise reconnaissance

• Fixez la lampe de sorte que le module solaire reçoive au cours de la journée le RAYON- NEMENT SOLAIRE DIRECT maximal.

ÉTAPES DE L‘INSTALLATION

1. Retirez la plaque de montage de la lampe en déverrouillant le verrouillage à l’aide de la

clé fournie en direction de « OPEN ». 2.Percez deux trous dans le mur auquel vous souhaitez apposer la lampe et fixez ensuite la plaque de montage avec les vis (voir ill. 2).

3. Fixez la lampe sur la plaque de montage et sécurisez-la en tournant la clé en direction

de « LOCK ». Retirez la clé et conservez-la pour le prochain usage. SERVICE

1. Les accus intérieurs sont chargés par l’intermédiaire du module solaire. Plus longtemps

le module solaire est soumis à la lumière solaire directe pendant la journée, plus long- temps la lampe pourra rester allumée. Avant la mise en service de la lampe, les accus doivent être chargés au moins pendant 3 à 4 jours à la lumière solaire (placer l’interrup- teur coulissant sur OFF). Alternativement, les accus peuvent aussi être chargés dans un chargeur disponible dans le commerce. 2.Après que les accus sont chargés, la lampe peut être mise en service. Au moyen de l’in- terrupteur coulissant se trouvant au dos du boîtier, il est possible de régler les modes de fonctionnement suivants :

UTO : mode normal par le détecteur de mouvement intégré ON : lumière en continu (par exemple comme lampe de secours) OFF : désactivation pour stockage et chargement FONCTIONNEMENT

1. Quand la lampe est activée pour la première fois, les LED s’allument et le détecteur de

mouvement commence à s’échauffer. Les LED restent allumées env. 40 secondes, en- suite elles clignotent 3 fois et passent en mode de fonctionnement. 2.La lampe est équipée d’un interrupteur crépusculaire, c.-à-d. que la lampe s’allume en mode de fonctionnement « AUTO » seulement quand il fait sombre. Les LED s’allument en cas de mouvement dans la zone de surveillance et restent allumées jusqu’à env. 60 secondes après le dernier mouvement. Si un mouvement est détecté pendant le temps d‘éclairage, la durée d’éclairage recommence depuis le début et les LED restent allu- mées 60 autres secondes.

3. A la lumière du jour ou dans un milieu clarteux, la lampe n’est pas activée par les mou-

1. Placez l’interrupteur en position OFF.

2. Retirez les vis du couvercle des piles au dos de la lampe.

3. Retirez les vieux accus et remplacez ceux-ci par trois nouveaux accus rechargeables

AA Ni-MH 1,2 V. Ce faisant, respectez absolument la bonne polarité +/-.

4. Avant d’utiliser la lampe, les accus doivent être chargés au minimum pendant 3 à 4

jours à la lumière solaire (l’interrupteur coulissant reste en position OFF). 015209 Solar-Wandleuchte SOL 04_015209 Solar-Wandleuchte SOL 04 BA 11.12.12 09:20 Seite 1213 Lampe solaire murale à LED SOL 04 PLUS

Problème La lampe ne s’allume pas en cas de mouvements dans la zone de surveillance. Cause possible Remède proposé

1. Accus sont déchargés Recharger les accus

2.Éclairage proche trop clarteux. Orienter l’unité loin de l’éclairage Problème La lampe s’allume pour une raison inconnue (déclenchement intempestif). Cause possible Remède proposé

1. Sources de chaleur comme Placez la lampe hors de portée ouvertures

climatisations, conduits de d‘aération, de ces sources. fumée, autre éclairage extérieur, voitures utilisées activent le capteur.

2. Animaux, par exemple martre Une réorientation de la lampe peut être utile.

ou animaux domestiques.

3. Réflexions de la piscine ou Réorienter la lampe

de surfaces réflectrices. Attention : le détecteur de mouvement est plus sensible en milieu sec et froid qu’en milieu humide et chaud.

CARACTÉRISTIQUES TECHNIQUES

Accu : 3 x AA 1,2 V / 600 mAh Nombre de LED : 2 x 0,5 W Durée d’éclairage : 60 ± 2 sec. Angle de surveillance : 100° Portée : max. 7 mètres Sensibilité de réponse : réglable de la lumière du jour à la nuit Type de protection : IP44

TRAITEMENT DES DÉCHETS

Éliminez les appareils électriques en respectant l’environnement ! Les appareils électroniques n’ont pas leur place dans les ordures ménagères. Conformément à la directive européenne 2002/96/CE sur les appareils électriques et électroniques, les appareils électriques usagers doivent être collectés séparément et déposés dans un centre de recyclage respectueux de l’environnement. Vous pouvez connaître les possibili- tés de traitement des déchets de l’appareil ayant servi auprès de votre administration communale ou municipale. Dommages environnementaux suite à un mauvais traitement des déchets relatif aux piles et accus ! Piles et accus n’ont pas leur place dans les ordures ménagères. Ils peuvent contenir des métaux lourds toxiques et sont soumis à un traitement des déchets spécial. Par conséquent, rendez les piles usées auprès d’un centre de collecte communal. 015209 Solar-Wandleuchte SOL 04_015209 Solar-Wandleuchte SOL 04 BA 11.12.12 09:20 Seite 1314 Installatie- en bedieningshandleiding LED-zonnecellamp voor wand SOL 04 PLUS INLEIDING De lamp werkt met een ingebouwde bewegingsmelder, die voortdurend naar warmtebron- nen zoekt die zich in zijn detectiegebied bewegen. Zodra een warmtebron (zoals een mens of een auto) in zijn detectiegebied opgemerkt wordt, schakelt de lamp in en blijft ze ingeschakeld zolang de warmtebron zich in het detectiegebied beweegt. MONTAGESUGGESTIES
