MANUALE UTENTE SOL 04 PLUS BRENNENSTUHL

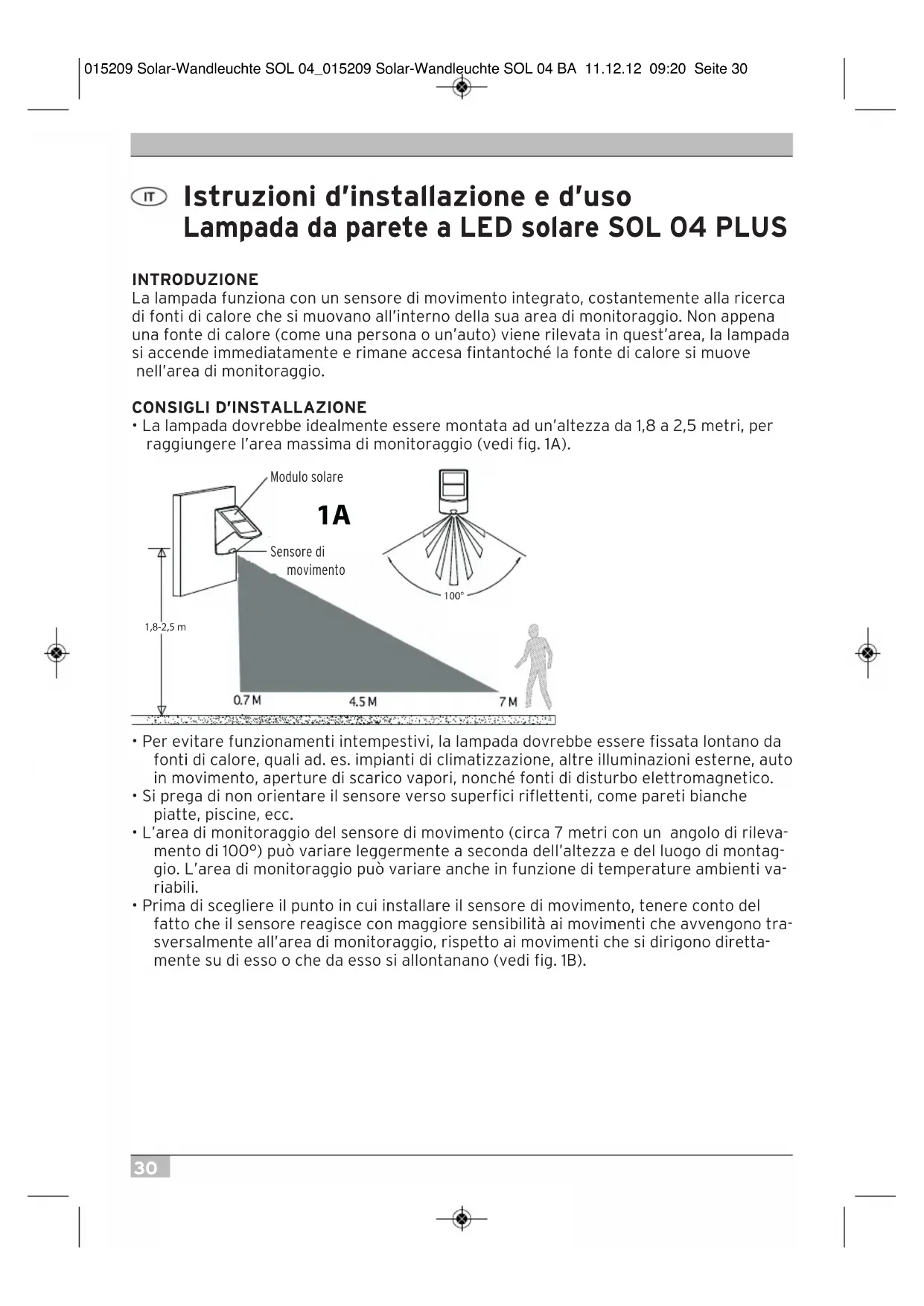

CONSIGLI D’INSTALLAZIONE

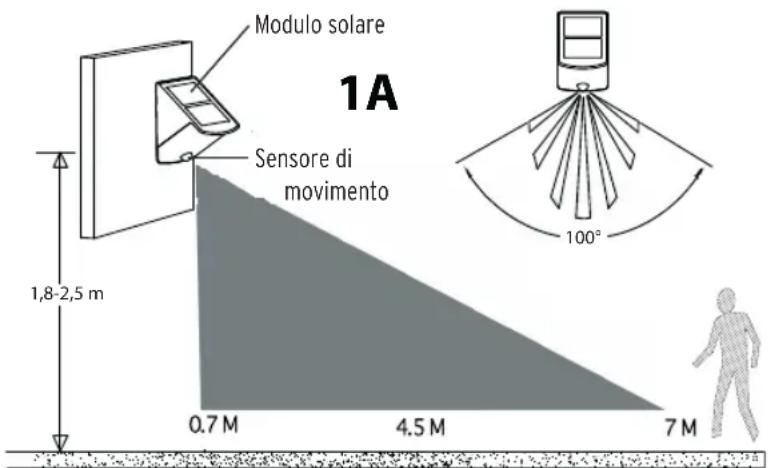

• La lampada dovrebbe idealmente essere montata ad un’altezza da 1,8 a 2,5 metri, per raggiungere l’area massima di monitoraggio (vedi fig. 1A).

• Per evitare funzionamenti intempestivi, la lampada dovrebbe essere fissata lontano da fonti di calore, quali ad. es. impianti di climatizzazione, altre illuminazioni esterne, auto in movimento, aperture di scarico vapori, nonché fonti di disturbo elettromagnetico.

• Si prega di non orientare il sensore verso superfici riflettenti, come pareti bianche piatte, piscine, ecc.

• L’area di monitoraggio del sensore di movimento (circa 7 metri con un angolo di rileva- mento di 100°) può variare leggermente a seconda dell’altezza e del luogo di montag- gio. L’area di monitoraggio può variare anche in funzione di temperature ambienti va- riabili.

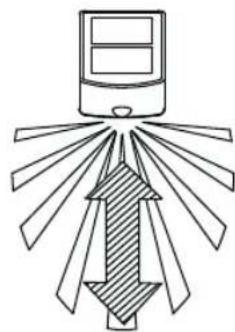

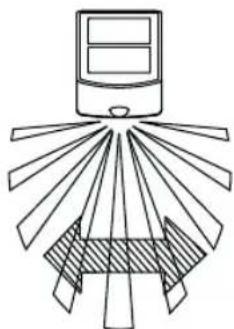

• Prima di scegliere il punto in cui installare il sensore di movimento, tenere conto del fatto che il sensore reagisce con maggiore sensibilità ai movimenti che avvengono tra- sversalmente all’area di monitoraggio, rispetto ai movimenti che si dirigono diretta- mente su di esso o che da esso si allontanano (vedi fig. 1B).

uon riconoscimento cattivo riconoscimento

• Fissare la lampada in modo tale che il modulo solare riceva durante il giorno la mas- sima IRRADIAZIONE SOLARE DIRETTA.

PASSAGGI D’INSTALLAZIONE

1. Togliere la piastra di montaggio della lampada, sbloccando la serratura in direzione

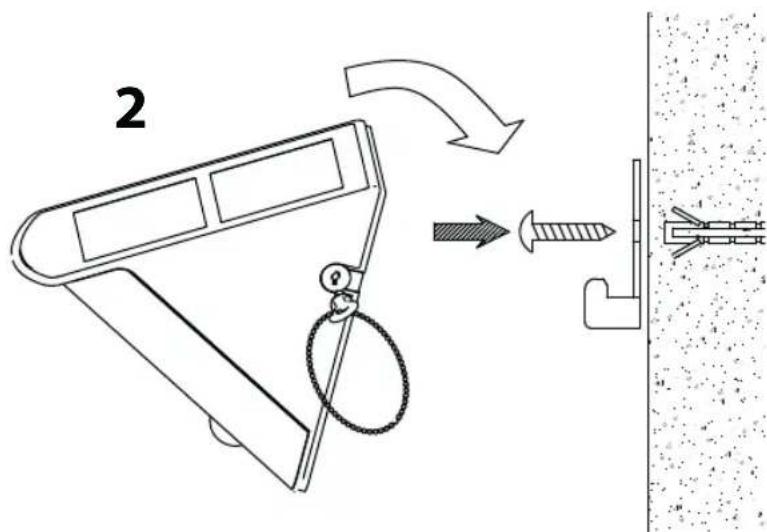

„OPEN“ con l’aiuto della chiave fornita. 2.Eseguire due fori nella parete dove si desidera montare la lampada e fissare poi la pia- stra di montaggio con le viti (vedi fig. 2).

3. Fissare la lampada alla piastra di montaggio e bloccarla girando la chiave in direzione

„LOCK“. Togliere la chiave e conservarla per un uso successivo. FUNZIONAMENTO

1. Le batterie che si trovano all’interno vengono caricate tramite il modulo solare. Quanto

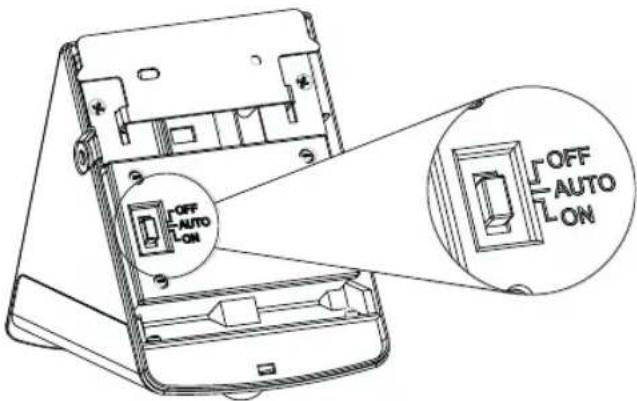

più a lungo il modulo solare è esposto durante il giorno alla luce diretta del sole, tanto più a lungo la lampada può rimanere accesa. Prima della messa in funzione della lam- pada, la batteria dovrebbe essere caricata per almeno 3 o 4 giorni alla luce del sole (po- sizionare l’interruttore a scorrimento su OFF). In alternativa le batterie possono essere caricate anche tramite un caricabatterie d’uso commerciale. 2.Una volta caricate le batterie, la lampada può entrare in funzione. Le modalità di funzio- namento descritte di seguito possono essere impostate tramite l’interruttore a scorri- mento che si trova sulla parte posteriore dell’alloggiamento.:

UTO: Funzionamento normale tramite il sensore di movimento integrato ON: Luce permanente (ad es. luce di emergenza) OFF: Spegnimento per magazzinaggio e per la carica. FUNZIONE

1. Se la lampada viene accesa per la prima volta, si accendono i LED e il sensore di movi-

mento incomincia a scaldarsi. I LED rimangono accesi per ca. 40 secondi, poi lampeg- giano 3 volte e passano alla modalità operativa. 2.La lampada è dotata di un interruttore crepuscolare, cioè la lampada passa alla moda- lità operativa „AUTO“ solo quando diventa buio. I LED si accendono quando si verifica un movimento nell’area di monitoraggio e rimangono accesi per circa 60 secondi dopo l’ultimo movimento. Se durante il tempo di illuminazione viene rilevato un movimento, la durata di illuminazione riparte da capo e i LED rimangono accesi per altri 60 secondi.

3. Alla luce del giorno o in un ambiente chiaro, la lampada non viene attivata dal movi-

1. Posizionare l’interruttore su OFF.

2. Togliere le viti del coperchio della batteria sul lato posteriore della lampada.

Togliere le vecchie batterie e sostituirle con tre nuove batterie ricaricabili AA Ni-MH 1,2 V. Attenzione alla corretta polarità +/-.

4. Prima dell’uso della lampada, le batterie dovrebbero essere caricate per almeno 3 o 4

ORREZIONE DEGLI ERRORI

La lampada non si accende muovendosi nell’area di monitoraggio. Possibile causa Rimedio consigliato

1. Le batterie sono consumate Ricaricare le batterie

2.L’illuminazione posta nelle Orientare l’unità lontano da essa. vicinanze è troppo chiara. La lampada si accende per ragioni ignote (funzionamento intempestivo). Possibile causa Rimedio consigliato

1. Fonti di calore come, Posizionare la lampada lontano

aperture di aerazione, da queste fonti. scarichi di vapore, altra illuminazione esterna, auto in movimento attivano il sensore.

2. Animali, come martore o Un nuovo orientamento della lampada

animali domestici. può aiutare.

3. Riflessi della piscina o Orientare di nuovo la lampada

di superfici riflettenti. Attenzione: in un ambiente asciutto e freddo i sensori di movimento sono più sensibili che in un ambiente umido e caldo. DATI TECNICI Batteria: 3 x AA 1,2 V / 600 mAh Numero di LED: 2 x 0,5 W Durata di illuminazione: 60 ± 2 sec. Angolo di monitoraggio: 100º Portata: max. 7 metri Sensibilità di risposta: regolabile dalla luce del giorno alla notte Tipo di protezione: IP44 SMALTIMENTO Smaltire gli apparecchi elettronici in modo ecocompatibile! Gli apparecchi elettronici non devono essere messi con i rifiuti domestici. Conformemente alla Direttiva Euro- pea 2002/96/CE sugli apparecchi elettrici ed elettronici, gli apparecchi elettrici usati de- vono essere raccolti separatamente e riciclati in modo ecocompatibile. Si possono richiedere le modalità di smaltimento dell’apparecchio inutilizzato presso la propria amministrazione comunale o cittadina. Danni ambientali causati da un errato smaltimento di batterie e accumulatori! Batterie ed accumulatori non fanno parte dei rifiuti domestici. Possono contenere metalli pesanti velenosi e devono essere trattati come rifiuti speciali. Di conse- guenza le batterie usate devono essere conferite ad un centro di raccolta comunale. 015209 Solar-Wandleuchte SOL 04_015209 Solar-Wandleuchte SOL 04 BA 11.12.12 09:20 Seite 3334 Instrukcja instalacji i obsługi Solarna lampa ścienna LED SOL 04 PLUS WSTĘP Lampa pracuje z wbudowanym czujnikiem ruchu, który w sposób ciągły poszukuje źródeł ciepła, które poruszają się w monitorowanym przez niego obszarze. Gdy tylko źródło ciepła (np. czło- wiek lub samochód) zostanie wykryte w tym obszarze, natychmiast włącza się lampa i pozostaje tak długo włączona, jak długo źródło ciepła będzie się poruszać w monitorowanym obszarze.
