GEBRUIKSAANWIJZING SOL 04 PLUS BRENNENSTUHL

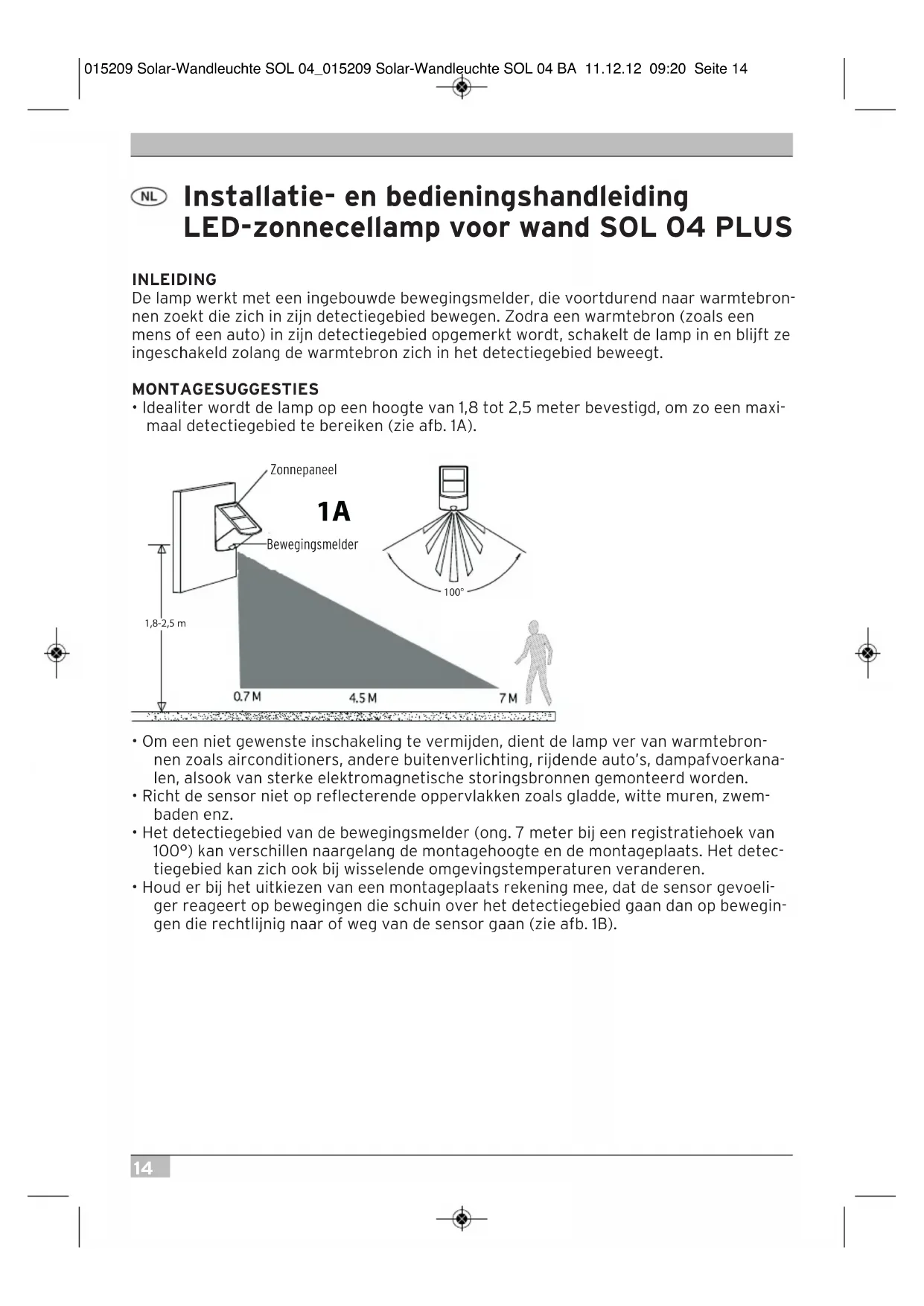

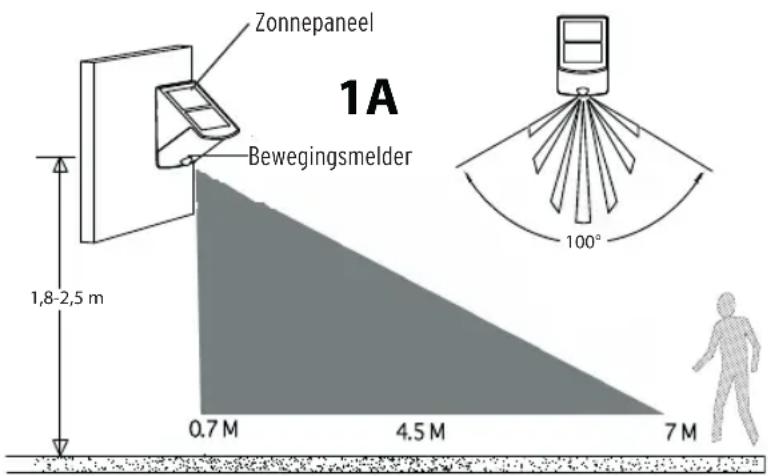

• Idealiter wordt de lamp op een hoogte van 1,8 tot 2,5 meter bevestigd, om zo een maxi- maal detectiegebied te bereiken (zie afb. 1A).

• Om een niet gewenste inschakeling te vermijden, dient de lamp ver van warmtebron- nen zoals airconditioners, andere buitenverlichting, rijdende auto’s, dampafvoerkana- len, alsook van sterke elektromagnetische storingsbronnen gemonteerd worden.

• Richt de sensor niet op reflecterende oppervlakken zoals gladde, witte muren, zwem- baden enz.

• Het detectiegebied van de bewegingsmelder (ong. 7 meter bij een registratiehoek van 100°) kan verschillen naargelang de montagehoogte en de montageplaats. Het detec- tiegebied kan zich ook bij wisselende omgevingstemperaturen veranderen.

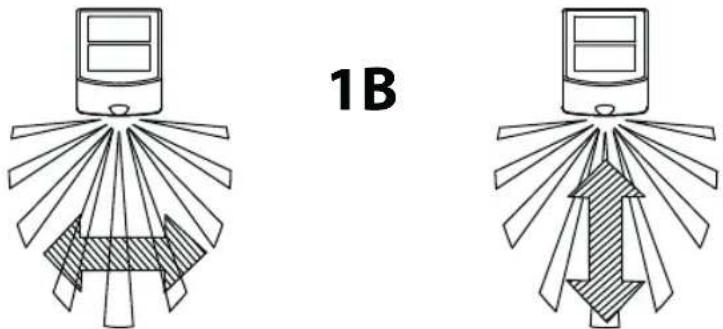

• Houd er bij het uitkiezen van een montageplaats rekening mee, dat de sensor gevoeli- ger reageert op bewegingen die schuin over het detectiegebied gaan dan op bewegin- gen die rechtlijnig naar of weg van de sensor gaan (zie afb. 1B).

• Bevestig de lamp zo, dat het zonnepaneel overdag maximale RECHTSTREEKSE ZONNE BESTRALING krijgt. INSTALLATIESTAPPEN

1. Verwijder de montageplaat van de lamp, door de vergrendeling met de bijgevoegde

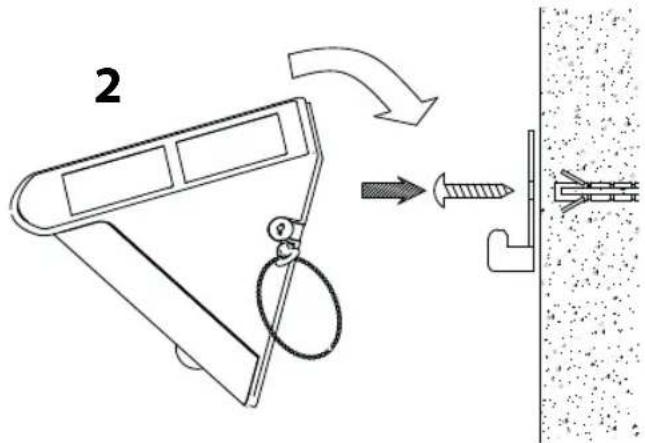

sleutel in de richting OPEN te ontgrendelen. 2.Boor twee gaten in de muur waarop u de lamp wil monteren, en bevestig vervolgens de montageplaat met behulp van de schroeven (zie afb. 2).

3. Bevestig de lamp op de montageplaat en zet deze vast door de sleutel in de richting

LOCK te draaien. Verwijder de sleutel en bewaar hem voor toekomstig gebruik. WERKING

1. De accu’s binnenin worden door het zonnepaneel opgeladen. Hoe langer de zonnecel

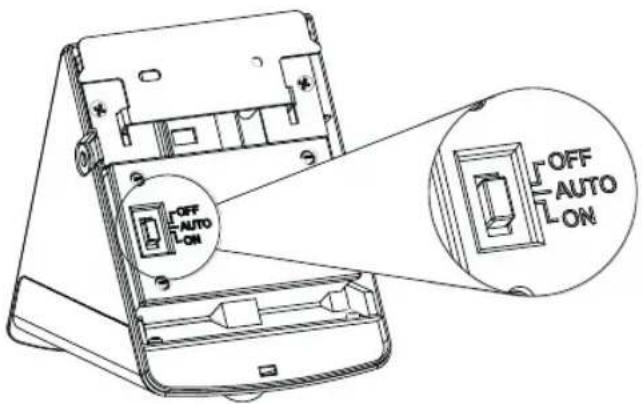

overdag blootgesteld wordt aan direct zonlicht, hoe langer de lamp kan werken. Vóór de ingebruikneming van de lamp dienen de accu’s minstens 3 tot 4 dagen in zonlicht te worden opgeladen (schuifschakelaar op OFF zetten). Alternatief kunnen de accu’s ook in een reguliere, in handelszaken verkrijgbare lader opgeladen worden. 2.Nadat de accu’s opgeladen zijn, kan de lamp in gebruik genomen worden. De volgende werkingsmodi kunnen met de schuifschakelaar op de rugzijde van de behuizing, inge- steld worden:

UTO: Normale werking via de geïntegreerde bewegingsmelder ON: Continu licht (bv. als noodlamp) OFF: Uitschakelen voor bewaring, en voor het opladen FUNCTIE

1. Wanneer de lamp voor de eerste maal ingeschakeld wordt, beginnen de led-lampen te

branden en begint de bewegingsmelder zich op te warmen. De led-lampen blijven ong. 40 seconden ingeschakeld, vervolgens knipperen ze driemaal en schakelen dan in wer- kingsmodus. 2.De lamp is uitgerust met een schemeringsschakelaar, dat betekent dat de lamp in de werkingsmodus AUTO pas inschakelt wanneer het donker is. De led-lampen schakelen zich bij een beweging in het detectiegebied in en blijven ong. 60 seconden na de laatste beweging branden. Wanneer er tijdens de belichtingstijd een beweging gedetecteerd wordt, begint de verlichtingstijd opnieuw, en blijven de led-lampen aanvullend 60 secon- den branden.

3. In daglicht of in een verlichte omgeving wordt de lamp niet door beweging geactiveerd.

VERVANGEN VAN DE OPLAADBARE ACCU’S

1. Zet de schakelaar op de OFF-stand.

2. Verwijder de twee schroeven van het batterijdeksel op de rugkant van de lamp.

3. Verwijder de oude accu’s en vervang ze met de drie nieuwe oplaadbare AA Ni-MH 1,2V

accu’s. Let daarbij op de correcte +/- poolrichting.

4. Vóór de ingebruikneming van de lamp dienen de accu’s minstens 3 tot 4 dagen in zon

licht te worden opgeladen (schuifschakelaar blijft in OFF positie). 015209 Solar-Wandleuchte SOL 04_015209 Solar-Wandleuchte SOL 04 BA 11.12.12 09:20 Seite 1617 LED-zonnecellamp voor wand SOL 04 PLUS

ROBLEEMOPLOSSING Probleem: De lamp begint niet te branden bij beweging in het detectiegebied. Mogelijke oorzaak: Voorgestelde oplossing

1. Accu’s zijn leeg Accu’s opnieuw opladen

2.Nabijgelegen verlichting is te helder. Lamp wegdraaien van de verlichting Probleem: De lamp schakelt om niet gekende reden in (loos alarm). Mogelijke oorzaak: Voorgestelde oplossing

1. Warmtebronnen zoals airconditioners, Plaats de lamp weg

ontluchtingsgaten, dampafvoerkanalen, van deze bronnen. andere buitenverlichting, rijdende auto’s activeren de sensor.

2. Dieren zoals marters of huisdieren. Het opnieuw richten van de lamp kan helpen.

3. Reflectie van zwembad of Lamp opnieuw richten

van reflecterende oppervlakken. Opgelet: In een droge en koude omgeving zijn bewegingsmelders gevoeliger dan in een vochtige en hete omgeving. TECHNISCHE INFORMATIE Accu: 3 x AA 1,2 V / 600 mAh Aantal led-lampjes: 2 x 0,5 W Verlichtingstijd: 60 ± 2 sec. Detectiehoek: 100° Reikwijdte: max. 7 meter Aanspreekgevoeligheid: instelbaar van daglicht tot nacht Veiligheidsklasse: IP44 AFVALVERWIJDERING Elektrische apparaten milieuvriendelijk verwijderen! Elektrische apparaten horen niet bij het gewone huisvuil! Conform de Europese richtlijn 2002/96/EG betreffende elektrische en elektronische apparatuur moeten afgedankte elektrische apparaten gescheiden ingezameld worden en op een milieuduurzame manier gerecycleerd worden. Vraag bij uw gemeentebestuur naar de mogelijkheden voor het verwijderen van afge- dankte apparaten. Het verkeerd verwijderen van batterijen en accu’s kan het milieu beschadigen! Batterijen en accu’s horen niet bij het gewone huisvuil. Ze kunnen giftige zware me- talen bevatten en moeten gescheiden verwijderd worden. Geef daarom de lege bat- terijen af bij het inzamelpunt van uw gemeente. 015209 Solar-Wandleuchte SOL 04_015209 Solar-Wandleuchte SOL 04 BA 11.12.12 09:20 Seite 1718 Installations- och bruksanvisning Solcell-LED-Vägglampa SOL 04 PLUS INLEDNING Lampan arbetar med ett inbyggt rörelselarm som ständigt söker efter värmekällor som befinner sig inom övervakningsområdet. Så snart en värmekälla (som en människa eller en bil) upptäcks i området, kopplas genast in och förblir tänd så länge som värmekällan rör sig i övervakningsområdet. INSTALLATIONSFÖRSLAG
