BRUKSANVISNING SOL 04 PLUS BRENNENSTUHL

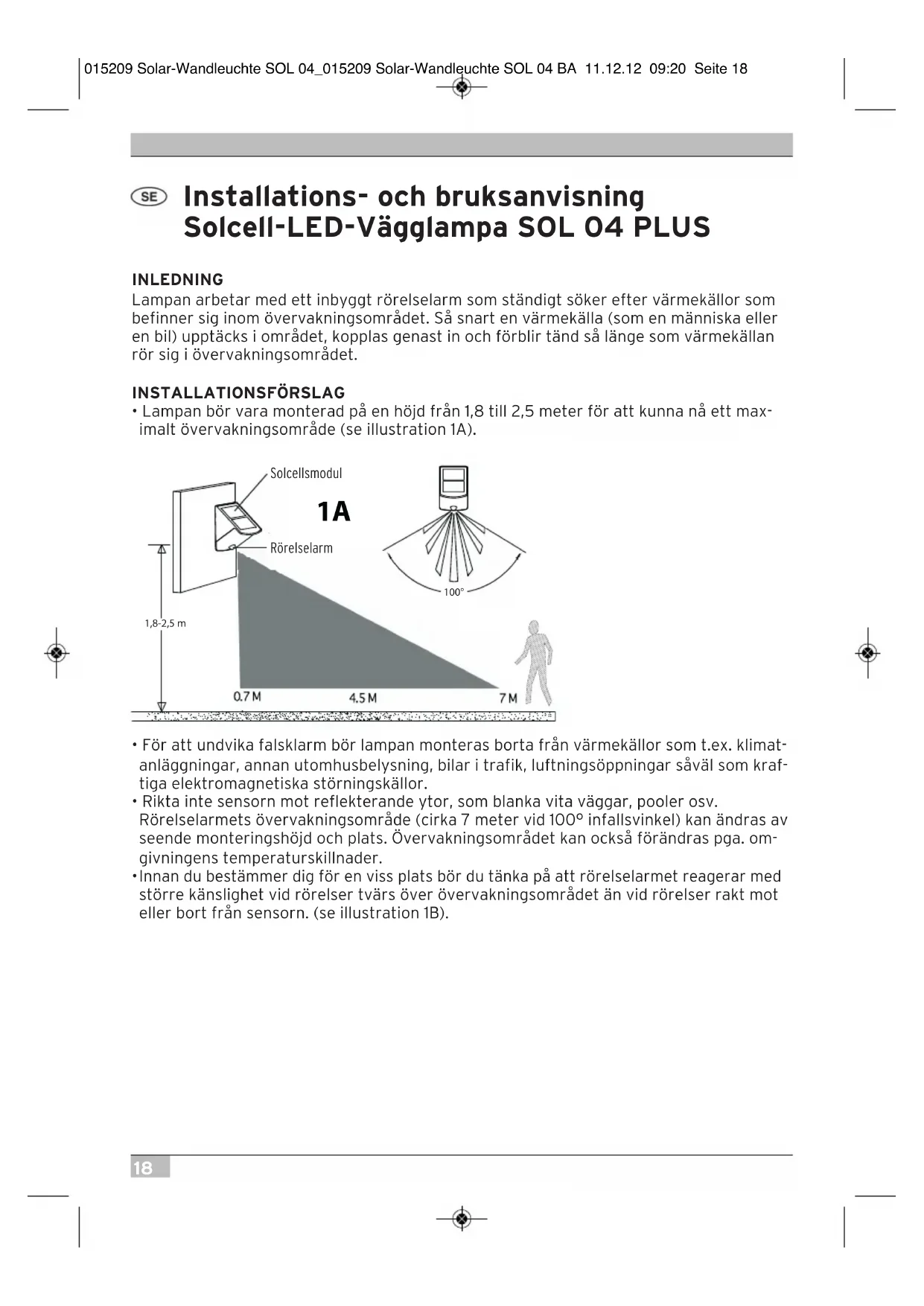

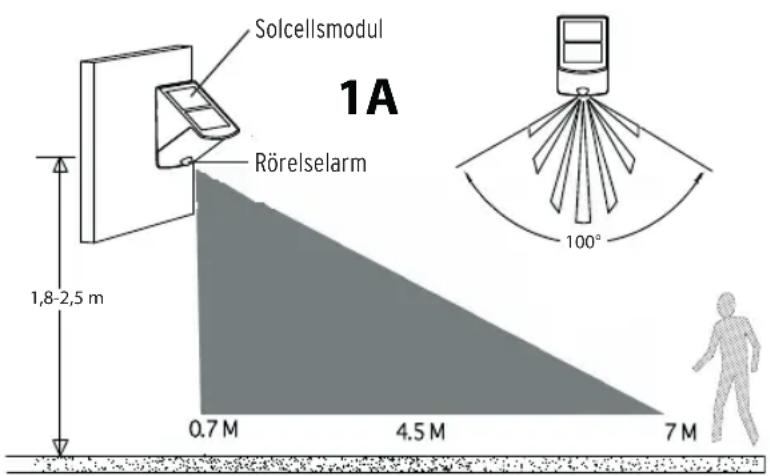

• Lampan bör vara monterad på en höjd från 1,8 till 2,5 meter för att kunna nå ett max- imalt övervakningsområde (se illustration 1A).

• För att undvika falsklarm bör lampan monteras borta från värmekällor som t.ex. klimat- anläggningar, annan utomhusbelysning, bilar i trafik, luftningsöppningar såväl som kraf- tiga elektromagnetiska störningskällor.

• Rikta inte sensorn mot reflekterande ytor, som blanka vita väggar, pooler osv. Rörelselarmets övervakningsområde (cirka 7 meter vid 100° infallsvinkel) kan ändras av seende monteringshöjd och plats. Övervakningsområdet kan också förändras pga. om- givningens temperaturskillnader.

Innan du bestämmer dig för en viss plats bör du tänka på att rörelselarmet reagerar med större känslighet vid rörelser tvärs över övervakningsområdet än vid rörelser rakt mot eller bort från sensorn. (se illustration 1B).

ra detektion dålig detektion Sätt upp lampan så att solcellsmodulen får maximalt DIREKT SOLLJUS under hela dagen. INSTALLATIONSSTEG

1. Ta bort monteringsplattan genom att sätta regeln i läget „OPEN“ med hjälp av den bifo-

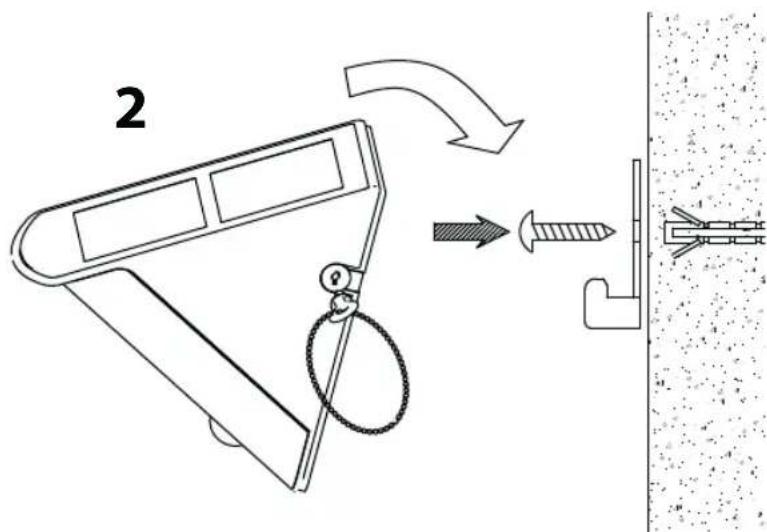

gade nyckeln. 2.Borra två hål i väggen där du vill sätta upp lampan, och fäst sedan montageplattan med skruvarna. (Se illustration 2).

3. Fäst lampan i montageplattan och säkra den genom att vrida nyckel till läget „LOCK“.

Tabort nyckel och spara den för framtida bruk. DRIFT

1. Ladda batterierna genom Solcellsmodulen. Ju längre solcellsmodulen utsätts för direkt

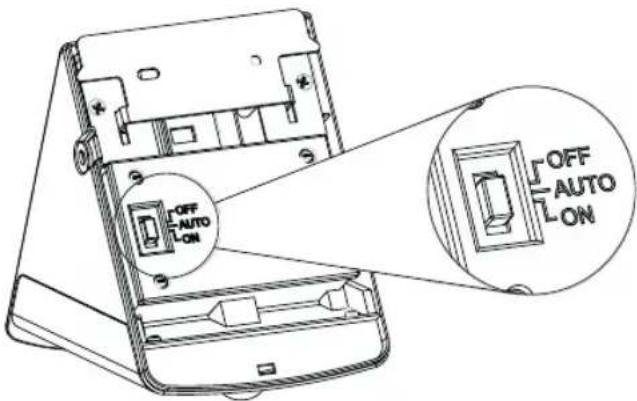

dagsljus desto längre kan lampan vara påslagen. Innan lampan används skall batterierna laddas under 3-4 dagar i solljus (sätt skjutreglaget i OFF-läget). Alternativt kan också batterierna laddas med en batteriladdare (finns i handeln). 2.När batterierna är uppladdade kan lampan tas i bruk. Följande driftslägen kan ställas in med skjutreglage på höljets baksida:

UTO: Normaldrift med det integrerade rörelselarmet ON: Permanent ljus (t.ex. som nödbelysning) OFF: Avstängning för förvaring och för laddning av batterierna FUNKTION

1. När lampan sätts på för första gången tänds LED:erna och rörelselarmet värms upp.

LED:erna förblir tända i 40 sekunder, sedan blinkar de 3 gånger och övergår i driftslä- get. 2.Lampan är utrustad med ett skymningsrelä, vilket innebär att den tänds när det är mörkt, när driftsläget „AUTO“ är inställt. LED:erna tänds när en rörelse äger rum i över- vakningsområdet och förblir tända i 60 sekunder efter den sista rörelsen. Om en rörelse upptäcks när lampan är tänd, börjar lystiden om från början och LED:erna förblir tända i 60 sekunder.

3. I dagsljus eller i ljusa omgivningar kommer lampan inte att aktiveras av rörelser.

BYTE AV ÅTERUPPLADDNINGSBARA BATTERIER

1. Sätt omkopplaren i OFF-läget.

2. Avlägsna batterilockets båda skruvar på baksidan av huvudenheten.

3. Ta bort de gamla batterierna och sätt i tre nya återuppladdningsbara AA Ni-MH 1,2 V

batterier. Var noga med att polarisering +/- är riktig:

4. Innan lampan används måste batterierna laddas upp under minst 3-4 dagar i solljus

ELSÖKNING Problem Ljuset tänds inte vid rörelser i övervakningsområdet. Möjliga orsaker Föreslagna åtgärder

1. Batterierna är urladdade Ladda upp batterierna igen

2.Omgivande belysning är alltför ljus. Rikta bort enheten från belysningen Problem Lampan stängs av utan märkbar anledning (falsklarm) Möjliga orsaker Föreslagna åtgärder

1. Värmekällor såsom Placera lampan vid sidan om Ventilationsöpp-

klimatanläggningar vidare ningar, ånga, från dessa källor. ytterbelysning, bilar i rörelse aktiverar sensorn.

2. Djur, t. ex. mårdar och husdjur. En ny riktning av lampan kan hjälpa.

3. Reflexer från en pool Rikta om lampan

från reflekterande ytor. OBS: I torrt och kallt klimat är rörelselarmet känsligare än i fuktigare och varmare klimat. TEKNISKA DATA Batteri: 3 x AA 1,2 V / 600 mAh Antal LED:er: 2 x 0,5 W Brinntid: 60 ± 2 sekunder Övervakningsvinkel: 100º Räckvidd: max. 7 meter Reaktionskänslighet: inställbar från dagsljus till natt Skyddsklass: IP44 AVFALLSHANTERING Elektriska apparater skall hanteras med miljöhänsyn! Elektriska apparater hör inte hemma i hushållsavfallet. Enligt den Europeiska riktlinjen 2002/96/EG om Elektro- och gammal elektronisk utrustning måste förbrukade elektroniska apparater samlas in åtskilda för miljöriktig återanvändning. Avfallsmöjligheter för förbrukade apparater er- bjuds av din kommun eller stadsdelsförvaltning. Miljöskador genom felaktig hantering av batterier och ackumulatorer. Batterier och ackumulatorer hör inte hemma i hushållsavfallet. De kan innehålla gif- tiga tungmetaller och förstör sopsorteringen. Lämna därför förbrukade batterier till kommunala uppsamlingsställen. 015209 Solar-Wandleuchte SOL 04_015209 Solar-Wandleuchte SOL 04 BA 11.12.12 09:20 Seite 2122 Manual de instalación y funcionamiento Lámpara solar de pared LED SOL 04 PLUS INTRODUCCIÓN La lámpara funciona con un detector de movimiento incorporado, que busca continua- mente fuentes de calor en movimiento por el área de control. Tan pronto como se detecte una fuente de calor (como una persona o un coche), la lámpara se enciende inmediata- mente y no se apaga mientras esta fuente siga moviéndose por el área de control.
