BEDIENUNGSANLEITUNG SOL 04 PLUS BRENNENSTUHL

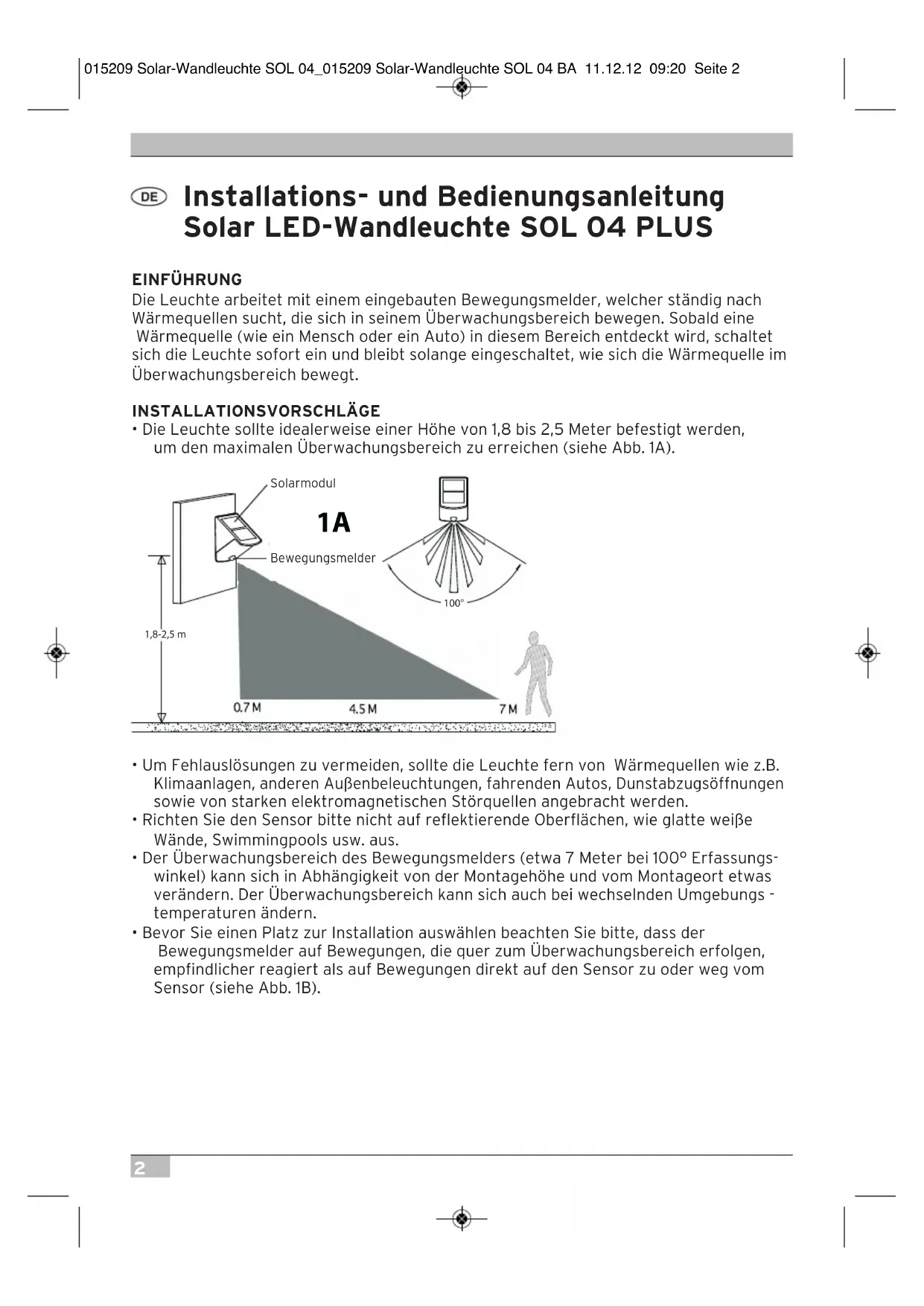

Käyttöohje ...................................................... 50 015209 Solar-Wandleuchte SOL 04_015209 Solar-Wandleuchte SOL 04 BA 11.12.12 09:20 Seite 12 Installations- und Bedienungsanleitung Solar LED-Wandleuchte SOL 04 PLUS EINFÜHRUNG Die Leuchte arbeitet mit einem eingebauten Bewegungsmelder, welcher ständig nach Wärmequellen sucht, die sich in seinem Überwachungsbereich bewegen. Sobald eine Wärmequelle (wie ein Mensch oder ein Auto) in diesem Bereich entdeckt wird, schaltet sich die Leuchte sofort ein und bleibt solange eingeschaltet, wie sich die Wärmequelle im Überwachungsbereich bewegt. INSTALLATIONSVORSCHLÄGE

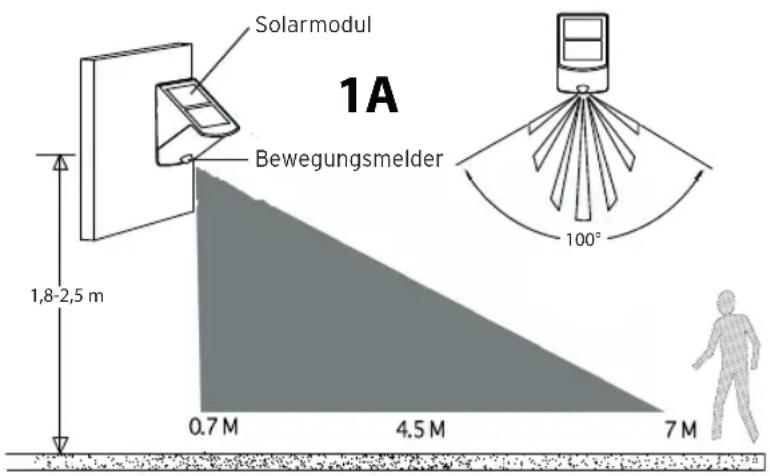

• Die Leuchte sollte idealerweise einer Höhe von 1,8 bis 2,5 Meter befestigt werden, um den maximalen Überwachungsbereich zu erreichen (siehe Abb. 1A).

• Um Fehlauslösungen zu vermeiden, sollte die Leuchte fern von Wärmequellen wie z.B. Klimaanlagen, anderen Außenbeleuchtungen, fahrenden Autos, Dunstabzugsöffnungen sowie von starken elektromagnetischen Störquellen angebracht werden.

• Richten Sie den Sensor bitte nicht auf reflektierende Oberflächen, wie glatte weiße Wände, Swimmingpools usw. aus.

• Der Überwachungsbereich des Bewegungsmelders (etwa 7 Meter bei 100° Erfassungs- winkel) kann sich in Abhängigkeit von der Montagehöhe und vom Montageort etwas verändern. Der Überwachungsbereich kann sich auch bei wechselnden Umgebungs - temperaturen ändern.

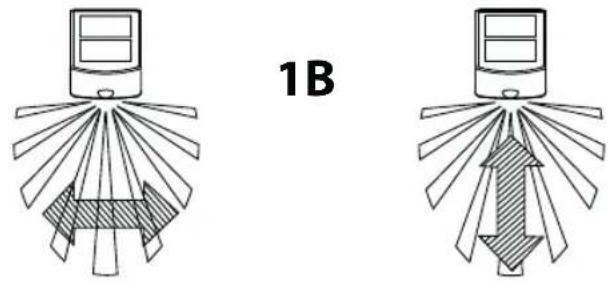

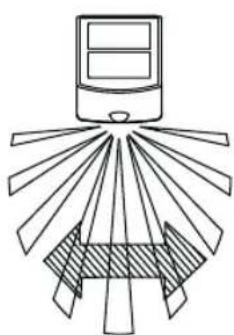

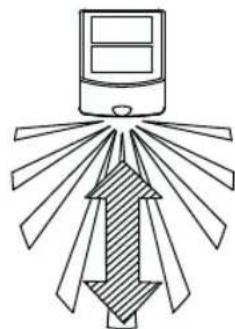

• Bevor Sie einen Platz zur Installation auswählen beachten Sie bitte, dass der Bewegungsmelder auf Bewegungen, die quer zum Überwachungsbereich erfolgen, empfindlicher reagiert als auf Bewegungen direkt auf den Sensor zu oder weg vom Sensor (siehe Abb. 1B).

100° 1,8-2,5 m SolarmodulBewegungsmelder 015209 Solar-Wandleuchte SOL 04_015209 Solar-Wandleuchte SOL 04 BA 11.12.12 09:20 Seite 23 Solar LED-Wandleuchte SOL 04 PLUS Bedienungsanleitung

ute Erkennung schlechte Erkennung

• Befestigen Sie die Leuchte so, dass das Solarmodul tagsüber die maximale DIREKTE SONNENEINSTRAHLUNG erhält. INSTALLATIONSSCHRITTE

1. Entfernen Sie die Montageplatte der Leuchte, indem Sie die Verriegelung mit Hilfe des

beigefügten Schlüssels in Richtung „OPEN“ entriegeln.

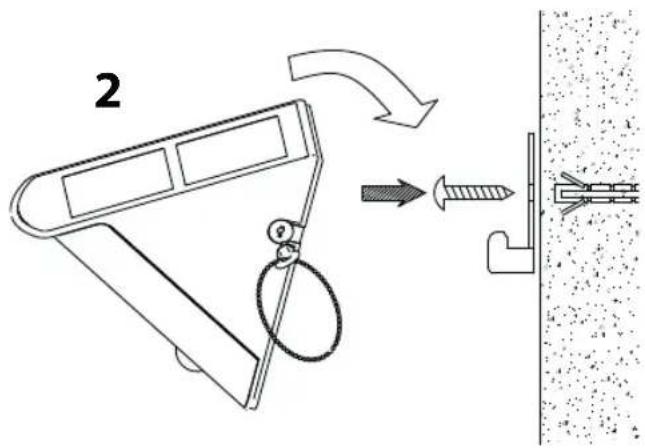

2. Bohren Sie zwei Löcher in die Wand, an der Sie die Leuchte anbringen wollen,

und befestigen Sie dann die Montageplatte mit den Schrauben (siehe Abb. 2).

3. Befestigen Sie die Leuchte auf der Montageplatte und sichern Sie sie, indem Sie den

Schlüssel in Richtung „LOCK“ umdrehen. Entfernen Sie den Schlüssel und behalten Sie ihn für den zukünftigen Gebrauch. BETRIEB

1. Die Akkus im Inneren werden durch das Solarmodul aufgeladen. Je länger das

Solarmodul tagsüber direktem Sonnenlicht ausgesetzt ist, desto länger kann die Leuchte eingeschaltet bleiben. Vor der Inbetriebnahme der Leuchte sollten die Akkus mindestens 3 bis 4 Tage im Sonnenlicht aufgeladen werden (Schiebeschalter auf OFF stellen). Alternativ können die Akkus auch in einem handelsüblichen Ladegerät aufgeladen werden.

2. Nachdem die Akkus aufgeladen sind, kann die Leuchte in Betrieb genommen werden.

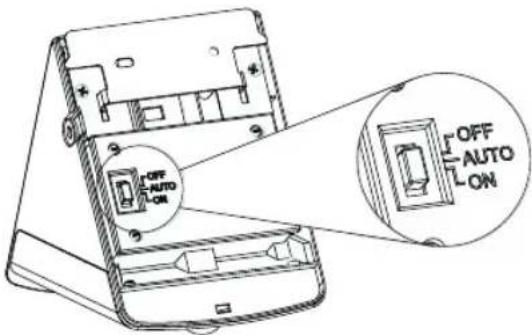

Folgende Betriebsarten können über den an der Gehäuserückseite befindlichen Schiebeschalter eingestellt werden:

015209 Solar-Wandleuchte SOL 04_015209 Solar-Wandleuchte SOL 04 BA 11.12.12 09:20 Seite 34 Bedienungsanleitung Solar LED-Wandleuchte SOL 04 PLUS

UTO: Normalbetrieb über den integrierten Bewegungsmelder ON: Dauerlicht (z.B. als Notleuchte) OFF: Abschaltung für Lagerung und zum Aufladen FUNKTION

1. Wenn die Leuchte zum ersten Mal angeschaltet wird, leuchten die LEDs auf und der

Bewegungsmelder beginnt sich aufzuwärmen. Die LEDs bleiben ca. 40 Sekunden eingeschaltet, dann blinken Sie 3-mal und wechseln in den Betriebsmodus.

2. Die Leuchte ist mit einem Dämmerungsschalter ausgestattet, d.h. die Leuchte schaltet

sich in der Betriebsart „AUTO“ erst ein, wenn es dunkel ist. Die LEDs schalten sich bei einer Bewegung im Überwachungsbereich ein und bleiben bis ca. 60 Sekunden nach der letzten Bewegung eingeschaltet. Wenn während der Leuchtzeit eine Bewegung entdeckt wird, beginnt die Leuchtdauer erneut von vorn und die LEDs bleiben weitere 60 Sekunden an.

3. Im Tageslicht oder in heller Umgebung wird die Leuchte nicht durch Bewegungen

1. Stellen Sie den Schalter in die OFF-Position.

2. Entfernen Sie die Schrauben der Batterieabdeckung auf der Rückseite der Leuchte.

3. Entfernen Sie die alten Akkus und ersetzen diese durch drei neue wiederaufladbare

AA Ni-MH 1,2 V Akkus. Achten Sie dabei unbedingt auf die korrekte +/- Polausrichtung.

4. Vor der Benutzung der Leuchte sollten die Akkus mindestens 3 bis 4 Tage im

Sonnenlicht aufgeladen werden (Schiebeschalter bleibt in OFF-Position). 015209 Solar-Wandleuchte SOL 04_015209 Solar-Wandleuchte SOL 04 BA 11.12.12 09:20 Seite 45 Solar LED-Wandleuchte SOL 04 PLUS Bedienungsanleitung

EHLERBESEITIGUNG Problem Leuchte schaltet sich bei Bewegungen im Überwachungsbereich nicht ein. Mögliche Ursache Vorgeschlagene Abhilfe

1. Akkus sind verbraucht Akkus wieder aufladen

2.Nahe gelegene Beleuchtung ist zu hell. Einheit von der Beleuchtung weg ausrichten Problem Leuchte schaltet sich aus nicht erkennbarem Grund ein (Fehlauslösung). Mögliche Ursache Vorgeschlagene Abhilfe

1. Wärmequellen wie Klimaanlagen, Platzieren Sie die Leuchte abseits

Entlüftungsöffnungen, Dunstabzüge, von diesen Quellen. weitere Außenbeleuchtung, fahrende Autos aktivieren den Sensor.

2. Tiere, z. B. Marder oder Haustiere.

Eine neue Ausrichtung der Leuchte kann helfen.

3. Reflexionen vom Pool oder Leuchte neu ausrichten

von reflektierenden Oberflächen. Achtung: In trockener und kalter Umgebung sind Bewegungsmelder empfindlicher als in feuchter und heißer Umgebung. TECHNISCHE DATEN Akku: 3 x AA 1,2 V / 600 mAh Anzahl LEDs: 2 x 0,5 W Leuchtdauer: 60 ± 2 Sek. Überwachungswinkel: 100° Reichweite: max. 7 Meter Ansprechempfindlichkeit: einstellbar von Tageslicht bis Nacht Schutzart: IP44 ENTSORGUNG Elektrogeräte umweltgerecht entsorgen! Elektrogeräte gehören nicht in den Haus- müll. Gemäß Europäischer Richtlinie 2002/96/EG über Elektro- und Elektronikalt - geräte müssen verbrauchte Elektrogeräte getrennt gesammelt und einer umweltge- rechten Wiederverwertung zugeführt werden. Möglichkeiten zur Entsorgung des ausge- dienten Geräts erfahren Sie bei Ihrer Gemeinde- oder Stadtverwaltung. Umweltschäden durch falsche Entsorgung der Batterien und Akkus! Batterien und Akkus gehören nicht in den Hausmüll. Sie können giftige Schwermetalle enthalten und unterliegen der Sondermüllbehandlung. Geben Sie deshalb verbrauchte Batterien bei einer kommunalen Sammelstelle ab. 015209 Solar-Wandleuchte SOL 04_015209 Solar-Wandleuchte SOL 04 BA 11.12.12 09:20 Seite 56 Installations- and Operating Instructions Solar LED wall lamp SOL 04 PLUS Introduction The lamp works with a built-in motion detector that constant scans for heat sources moving in its monitoring area. As soon as a heat source (such as a person or a car) is detected in this area, the light comes on and remains on as long as the heat source moves in the monitored area. INSTALLATION TIPS
