ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ DSS 25 A Eibenstock

Αρχικές οδηγίες χρήσης………......….……...... Σελίδα

2. Πλάκα λειτουργίας

a. Περιστροφικός διακόπτης I / O / Autom. / Vibrat. b. Υποδοχή για ηλεκτρικό εργαλείο c. Ένδειξη ροής όγκου d. Διακόπτης προεπιλογής

3. Είσοδος αέρα ψύξης

7. Άνοιγμα αναρρόφησης

11. Περιστρεφόµενοι τροχοί

14. Πλαστική σακούλα εκκένωσης*

15. Χειρολαβή καλύμματος

16. Αποθήκη αξεσουάρ

• ανάλογα με το μοντέλο78910 DEUTSCH Gerätekennwerte

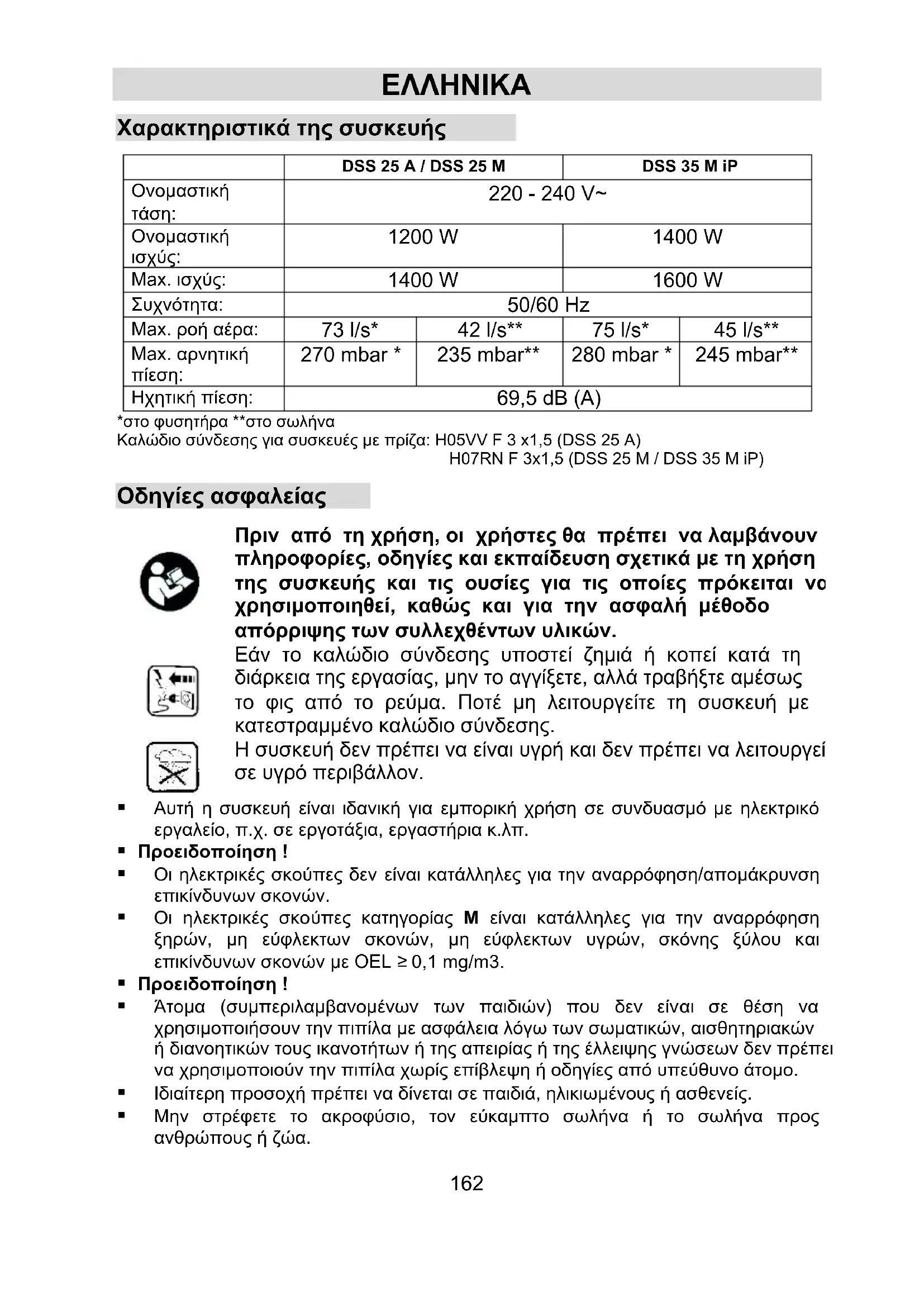

Χαρακτηριστικά της συσκευής

50/60 Hz Max. ροή αέρα: 73 l/s* 42 l/s** 75 l/s* 45 l/s** Max. αρνητική

270 mbar * 235 mbar** 280 mbar * 245 mbar** Ηχητική πίεση: 69,5 dB (A) *στο φυσητήρα **στο σωλήνα Καλώδιο σύνδεσης για συσκευές με πρίζα: H05VV F 3 x1,5 (DSS 25 A) H07RN F 3x1,5 (DSS 25 M / DSS 35 M iP) Οδηγίες ασφαλείας

Πριν από τη χρήση, οι χρήστες θα πρέπει να λαμβάνουν πληροφορίες, οδηγίες και εκπαίδευση σχετικά με τη χρήση της συσκευής και τις ουσίες για τις οποίες πρόκειται να χρησιμοποιηθεί, καθώς και για την ασφαλή μέθοδο απόρριψης των συλλεχθέντων υλικών.

Εάν το καλώδιο σύνδεσης υποστεί ζημιά ή κοπεί κατά τη διάρκεια της εργασίας, μην το αγγίξετε, αλλά τραβήξτε αμέσως το φις από το ρεύμα. Ποτέ μη λειτουργείτε τη συσκευή με κατεστραμμένο καλώδιο σύνδεσης.

Η συσκευή δεν πρέπει να είναι υγρή και δεν πρέπει να λειτουργεί σε υγρό περιβάλλον.

• Αυτή η συσκευή είναι ιδανική για εμπορική χρήση σε συνδυασμό με ηλεκτρικό εργαλείο, π.χ. σε εργοτάξια, εργαστήρια κ.λπ.

• Οι ηλεκτρικές σκούπες δεν είναι κατάλληλες για την αναρρόφηση/απομάκρυνση επικίνδυνων σκονών.

• Οι ηλεκτρικές σκούπες κατηγορίας Μ είναι κατάλληλες για την αναρρόφηση ξηρών, μη εύφλεκτων σκονών, μη εύφλεκτων υγρών, σκόνης ξύλου και επικίνδυνων σκονών με OEL ≥ 0,1 mg/m3.

• Άτομα (συμπεριλαμβανομένων των παιδιών) που δεν είναι σε θέση να χρησιμοποιήσουν την πιπίλα με ασφάλεια λόγω των σωματικών, αισθητηριακών ή διανοητικών τους ικανοτήτων ή της απειρίας ή της έλλειψης γνώσεων δεν πρέπει να χρησιμοποιούν την πιπίλα χωρίς επίβλεψη ή οδηγίες από υπεύθυνο άτομο.

• Ιδιαίτερη προσοχή πρέπει να δίνεται σε παιδιά, ηλικιωμένους ή ασθενείς.

• Μην στρέφετε το ακροφύσιο, τον εύκαμπτο σωλήνα ή το σωλήνα προς ανθρώπους ή ζώα.163

• Η ηλεκτρική σκούπα δεν πρέπει να λειτουργεί σε δυνητικά εκρηκτικές ατμόσφαιρες.

• Κρατήστε την ηλεκτρική σκούπα μακριά από εύφλεκτα αέρια και ουσίες.

• Δεν επιτρέπεται η αναρρόφηση εύφλεκτων ή εκρηκτικών διαλυτών, εμπορεύματα εμποτισμένα με διαλύτες, εκρηκτικές σκόνες, υγρά όπως βενζίνη, πετρέλαιο, αλκοόλη, διαλυτικό ή εμπορεύματα θερμότερα από 60 °C.

• Διαφορετικά, υπάρχει κίνδυνος έκρηξης και πυρκαγιάς!

• Χρησιμοποιείτε την πρίζα της ηλεκτρικής σκούπας μόνο για τους σκοπούς που καθορίζονται στις οδηγίες χρήσης.

• Ο κατασκευαστής δεν φέρει καμία ευθύνη για ζημιές που προκαλούνται από κακή χρήση, κακή λειτουργία ή ακατάλληλη επισκευή.

• Μην χρησιμοποιείτε κατεστραμμένα καλώδια επέκτασης.

• Εάν το καλώδιο σύνδεσης της ηλεκτρικής σκούπας έχει υποστεί ζημιά, πρέπει να αντικατασταθεί με ένα ειδικό καλώδιο σύνδεσης που διατίθεται από τον κατασκευαστή ή το κέντρο εξυπηρέτησης πελατών του.

• Στην περίπτωση ηλεκτρικών βουρτσών, μην αφήνετε τις περιστρεφόμενες βούρτσες να έρθουν σε επαφή με το καλώδιο σύνδεσης του δικτύου.

• Η τάση που αναγράφεται στην πινακίδα τύπου πρέπει να ταιριάζει με την τάση του δικτύου.

• Απενεργοποιήστε την ηλεκτρική σκούπα και βγάλτε το φις από το ρεύμα μετά από κάθε χρήση και πριν από οποιαδήποτε συντήρηση.

• Τραβήξτε μόνο το φις δικτύου, ποτέ το καλώδιο σύνδεσης.

• Ποτέ μην τοποθετείτε ή αφαιρείτε το φις του δικτύου με βρεγμένα χέρια.

• Η πρίζα πρέπει να προστατεύεται από οικιακή ασφάλεια με κατάλληλο ονομαστικό

• Ποτέ μην ανοίγετε την ηλεκτρική σκούπα σε εξωτερικό χώρο κατά τη διάρκεια βροχής ή καταιγίδας.

• Κίνδυνος πνιγμού – Τα υλικά συσκευασίας, όπως οι σακούλες από αλουμινόχαρτο, δεν ανήκουν στα χέρια των παιδιών.

• Ποτέ μην κάθεστε ή σκαρφαλώνετε στην βεντούζα.

• Πρέπει να δίνεται ιδιαίτερη προσοχή όταν σκουπίζετε με ηλεκτρική σκούπα τις σκάλες. Βεβαιωθείτε ότι στέκεστε με ασφάλεια.

• Μην τραβάτε, λυγίζετε ή τσιμπάτε το καλώδιο σύνδεσης και τον εύκαμπτο σωλήνα αναρρόφησης σε αιχμηρές άκρες.

• Τοποθετείτε πάντα τη γραμμή σύνδεσης και τον εύκαμπτο σωλήνα αναρρόφησης με τέτοιο τρόπο ώστε να μην μπορεί κανείς να σκοντάψει πάνω τους.

• Εάν διαφύγει αφρός ή υγρό, απενεργοποιήστε αμέσως την βεντούζα.

• Διατηρείτε πάντα στεγνό το εσωτερικό του καπακιού.

• Μην χρησιμοποιείτε την ηλεκτρική σκούπα, συμπεριλαμβανομένων των εξαρτημάτων, εάν: – η βεντούζα παρουσιάζει αναγνωρίσιμη βλάβη (ρωγμές/σπασίματα). – το καλώδιο σύνδεσης είναι ελαττωματικό ή παρουσιάζει ρωγμές ή γήρανση, – Υπάρχει υποψία αόρατου ελαττώματος (μετά από πτώση)164 – Μην συνδέετε περιστρεφόμενες ηλεκτρικές βούρτσες στο καλώδιο σύνδεσης δικτύου σε άγγιγμα.

• Χρησιμοποιείτε μόνο τις βούρτσες που παρέχονται με την ηλεκτρική σκούπα ή αυτές που αναφέρονται στις οδηγίες χρήσης. Η χρήση άλλων βουρτσών μπορεί να θέσει σε κίνδυνο την ασφάλεια.

• Καθαρίζετε και απολυμαίνετε την ηλεκτρική σκούπα αμέσως μετά τη χρήση για να αποφύγετε τη βακτηριακή μόλυνση λόγω μακροχρόνιου μη καθαρισμού, ειδικά όταν χρησιμοποιείται σε επιχειρήσεις επεξεργασίας τροφίμων.

• Μην χρησιμοποιείτε πίδακες ατμού ή καθαριστικά υψηλής πίεσης για τον

• Το οξύ, η ακετόνη και οι διαλύτες μπορούν να διαβρώσουν τα εξαρτήματα αναρρόφησης.

• Μην αφήνετε τη συσκευή χωρίς επίβλεψη. Τραβήξτε το φις από την πρίζα εάν η εργασία διακόπτεται για μεγαλύτερο χρονικό διάστημα.

• Οι επισκευές μπορούν να πραγματοποιούνται μόνο από εξειδικευμένο προσωπικό, π.χ. από την υπηρεσία εξυπηρέτησης πελατών. Χρησιμοποιείτε μόνο γνήσια ανταλλακτικά.

• Οι συσκευές που δεν έχουν επισκευαστεί σωστά αποτελούν κίνδυνο για τον

Ηλεκτρική σύνδεση Πριν από τη θέση σε λειτουργία, ελέγξτε ότι η τάση και η συχνότητα του δικτύου αντιστοιχούν στα δεδομένα που αναφέρονται στην πινακίδα τύπου. Επιτρέπονται αποκλίσεις τάσης + 6 % και - 10 %. Οι ηλεκτρικές σκούπες είναι σχεδιασμένες σε κατηγορία προστασίας I. Πριν από τη χρήση Κατά την αποσυσκευασία, ελέγξτε την πληρότητα και τις ζημιές μεταφοράς. Διαβάστε προσεκτικά όλες τις πληροφορίες. Παρέχουν σημαντικές οδηγίες για τη χρήση, την ασφάλεια, τη συντήρηση και τη φροντίδα. Φυλάξτε τις οδηγίες λειτουργίας σε ασφαλές μέρος και μεταβιβάστε τις σε τυχόν επόμενους ιδιοκτήτες. Διατηρούμε το δικαίωμα να κάνουμε αλλαγές στο σχεδιασμό και τον εξοπλισμό. Χρησιμοποιήστε αυθεντικά α ξεσουάρ Μη υφασμένη σακούλα φίλτρου DSS 25 A / DSS 25 M / DSS 35 M iP για δοχεία 25 - 35 λίτρων, εγκεκριμένο από την BGIA κλάσης M 5 τεμάχια = 1 σετ Αρ. παραγγελίας 35321000 Πλαστική σακούλα εκκένωσης DSS 25 M / DSS 35 M iP BGIA κατηγορία M εγκεκριμένη165 1 σετ = 5 τεμάχια Αρ. παραγγελίας 35320000 Κασέτες φίλτρων πολυεστέρα BGIA κατηγορία M εγκεκριμένη 1 σετ = 2 τεμάχια Αρ. παραγγελίας 35301000 Περαιτέρω αξεσουάρ κατόπιν αιτήματος. Τομείς εφαρμογής Για υγρή και στεγνή αναρρόφηση με ηλεκτρική σκούπα. Οι ηλεκτρικές σκούπες κατηγορίας Μ είναι κατάλληλες για την αναρρόφηση ξηρών, μη εύφλεκτων σκονών, υγρών, σκόνης ξύλου και επικίνδυνων σκονών με OEL ≥ 0,1 mg/m

Θέση σε λειτουργία Ενεργοποιήστε/απενεργοποιήστε τη συσκευή με το διακόπτη (2α) στο επάνω τμήμα (1). (ή μεταβείτε στην αυτόματη λειτουργία - βλέπε πίνακα ελέγχου). Πίνακας ελέγχου Ανάλογα με τον εξοπλισμό, μπορούν να επιλεγούν οι ακόλουθες λειτουργίες και ρυθμίσεις.

Βεντούζα >μία< χωρίς λειτουργία δόνησης

Λειτουργία ετοιμότητας για αυτόματη ενεργοποίηση/απενεργοποίηση (ο απορροφητής ενεργοποιείται και απενεργοποιείται από το ηλεκτρικό εργαλείο)

Λειτουργία ετοιμότητας όπως «A» συν αυτόματος καθαρισμός

Σιφόνι ενεργοποιημένο με αυτόματη λειτουργία δόνησης

Αναρρόφηση σε κατάσταση αναμονής Η αναρρόφηση ενεργοποιείται αυτόματα μόνο όταν τίθεται σε λειτουργία το εργαλείο. Μετά την απενεργοποίηση, η αναρρόφηση συνεχίζει να λειτουργεί για περίπου 10 δευτερόλεπτα. Με αυτόν τον τρόπο αποτρέπεται η παραμονή υπολειμμάτων στον σωλήνα.

Η υποδοχή (2b) προορίζεται για τη σύνδεση ηλεκτρικού εργαλείου.166

• Το ηλεκτρικό εργαλείο πρέπει να είναι απενεργοποιημένο κατά τη σύνδεση.

• Η πρίζα βρίσκεται πάντα υπό τάση όταν το φις είναι συνδεδεμένο στο δίκτυο, ανεξάρτητα από τη θέση του

• Στη θέση διακόπτη "0", η πρίζα μπορεί να χρησιμοποιηθεί ως καλώδιο προέκτασης (π.χ. για ένα φως).

• Συνδεδεμένο φορτίο: Ηλεκτρική σκούπα και συνδεδεμένη συσκευή max. 16 A.

Διακόπτης προεπιλογής (2δ) για σήμα ροής ελάχιστου όγκου (κόρνα και φωτεινή ένδειξη) για ηλεκτρικές σκούπες κατηγορίας "Μ". Στη λειτουργία A, RA, IR ή AR, η ακόλουθη ρύθμιση γίνεται ανάλογα με τη διάμετρο του σωλήνα: Εσωτερική διάμετρος σωλήνα Θέση διακόπτη Ø 35 mm 70 m

Δεν υπάρχει ρύθμιση της ταχύτητας. Η ηλεκτρική σκούπα λειτουργεί πάντα στη μέγιστη ταχύτητα. Εργασία (υγρή και ξηρή αναρρόφηση με ηλεκτρική

• Όταν χρησιμοποιείτε το σωλήνα λαβής, η ισχύς αναρρόφησης μπορεί να ρυθμιστεί με το ρυθμιστικό δευτερεύοντος αέρα.

• Όταν τελειώσετε, βγάλτε το φις από το ρεύμα.

• Για να αποθηκεύσετε τον σωλήνα αναρρόφησης, στερεώστε τον στο πίσω τοίχωμα του δοχείου εισάγοντας τον στην παρεχόμενη αποθήκη εξαρτημάτων.

• Τα άκρα του εύκαμπτου σωλήνα μπορούν να συνδεθούν μεταξύ τους για να αποτρέψουν τη διαφυγή σωματιδίων ρύπων. Στεγνό σκούπισμα με ηλεκτρική σκούπα

• Μόνο με στεγνό φίλτρο, συσκευή και αξεσουάρ για να μην κολλήσει η σκόνη και να μην εγκλωβιστεί.

• Για την αναρρόφηση αιθάλης, τσιμέντου, γύψου ή παρόμοιων σκονών: Τοποθετήστε τη σακούλα εκκένωσης PE στο δοχείο ρύπων. Σακούλα εκκένωσης PE. Χρησιμοποιείτε πάντα σε συνδυασμό με κασέτες φίλτρων με πτυχώσεις.167

• Κατά την αναρρόφηση δημιουργούνται στατικά φορτία λόγω τριβής στον εύκαμπτο σωλήνα αναρρόφησης. Αυτό μπορεί να είναι δυσάρεστο για τον χειριστή λόγω ηλεκτροπληξίας. Για τη διάχυση αυτών των στατικών φορτίων, συνιστούμε τη χρήση ενός αντιστατικού σωλήνα (αρ. είδους: 35319000 - ειδικό αξεσουάρ). Υγρή αναρρόφηση με ηλεκτρική σκούπα Ηλεκτρική σκούπα χωρίς σακούλα φίλτρου. Οι κασέτες φίλτρου είναι κατάλληλες για υγρή αναρρόφηση και ο ενσωματωμένος αισθητήρας απενεργοποιεί το μοτέρ όταν το δοχείο είναι γεμάτο. Αδειάστε τη συσκευή όπως περιγράφεται στην ενότητα "Άδειασμα του δοχείου". Εάν η συσκευή δεν απενεργοποιηθεί, η προστασία επανεκκίνησης παραμένει ενεργή. Η συσκευή είναι ξανά έτοιμη για λειτουργία μόνο αφού απενεργοποιηθεί και ενεργοποιηθεί ξανά.

• Πριν από την απενεργοποίηση, αφαιρέστε πρώτα τον εύκαμπτο σωλήνα αναρρόφησης από το υγρό.

• Λόγω της υψηλής ισχύος αναρρόφησης και του βελτιστοποιημένου για τη ροή σχήματος του δοχείου, μπορεί να τρέξει λίγο νερό από τον σωλήνα μετά την απενεργοποίηση.

• Χρησιμοποιήστε ένα ξηρό φίλτρο για την επακόλουθη ξηρή αναρρόφηση με ηλεκτρική σκούπα. Εάν εναλλάσσεστε συχνά μεταξύ στεγνής και υγρής σκούπας, συνιστούμε να χρησιμοποιείτε ένα δεύτερο (ανταλλακτικό) φίλτρο, κατά προτίμηση κασέτες φίλτρων από πολυεστέρα.

Προειδοποίηση! Απενεργοποιήστε αμέσως την ηλεκτρική σκούπα εάν διαφύγει αφρός ή υγρό. Αδειάστε το δοχείο και την κασέτα φίλτρου με πτυχώσεις, εάν είναι απαραίτητο.

Καθαρισμός φίλτρου Οι ηλεκτρικές σκούπες είναι εξοπλισμένες με ένα ηλεκτρομαγνητικό σύστημα καθαρισμού φίλτρων που μπορεί να χρησιμοποιηθεί για την αποτίναξη της προσκολλημένης σκόνης από τις κασέτες φίλτρων. Χειροκίνητος καθαρισμός (DSS 25 A, DSS 25 M) Το αργότερο όταν ανάψει η ένδειξη παροχής όγκου (2c) (προειδοποιητική λυχνία) ή ηχήσει ο προειδοποιητικός ήχος ή όταν μειωθεί η ισχύς αναρρόφησης, θα πρέπει να ενεργοποιηθεί η λειτουργία ανατάραξης (θέση διακόπτη RA/διακόπτης (2a).168 Αυτόματος καθαρισμός (DSS 25 A, DSS 25 M) Αυτός ο καθαρισμός του φίλτρου πραγματοποιείται αυτόματα όταν επιτευχθεί η ρυθμισμένη ελάχιστη ροή όγκου (υποδεικνύεται από το άναμμα της ένδειξης ροής όγκου (2c)) κατά την επόμενη παύση εργασίας (θέση διακόπτη RA/διακόπτης (2α)). Μόνιμος καθαρισμός (μόνο DSS 35 M iP) Το DSS 35 M iP είναι εξοπλισμένο με ένα μόνιμο, ηλεκτρομαγνητικό σύστημα καθαρισμού φίλτρων που αποτινάσσει την προσκολλημένη σκόνη από τις κασέτες φίλτρων. Οι πλισέ κασέτες φίλτρου καθαρίζονται εναλλάξ η μία μετά την άλλη, ώστε να διασφαλίζεται η συνεχής λειτουργία. Άδειασμα εμπορευματοκιβωτίων Επιτρέπεται μόνο για σκόνες με OEL > 1mg/m .

Απενεργοποιήστε (2α), βγάλτε το φις, ανοίξτε τις ασφάλειες (9). Αφαιρέστε το επάνω μέρος (1) και τον εύκαμπτο σωλήνα αναρρόφησης από το δοχείο (6). Αναποδογυρίστε το δοχείο. Ο χειρισμός και η λειτουργία κ.λπ. μπορεί να επηρεαστούν από ένα γεμάτο δοχείο. Φίλτρο από μη υφασμένο ύφασμα Για να τοποθετήσετε ή να αφαιρέσετε τη σακούλα φίλτρου/κενή σακούλα, αφαιρέστε το επάνω μέρος (θέση 1). Για να το κάνετε αυτό, ανοίξτε τους πλευρικούς συνδετήρες (pos. 9). Χρησιμοποιείτε μόνο σακούλες φίλτρου από μαλλί για στεγνό σκούπισμα με ηλεκτρική σκούπα. Τοποθέ τηση του σακιδίου φίλτρου από ύφασμα Χρησιμοποιείτε μόνο σακούλες φίλτρου fleece για στεγνή αναρρόφηση με ηλεκτρική σκούπα

• Δοχεία 25 και 50 λίτρων με DSS 25 A Σύρετε τη φλάντζα εντελώς πάνω από την πολλαπλή

• Ειδικό δοχείο 25 + 35 λίτρων για DSS 25 M + DSS 35 M iP Γυρίστε το κόκκινο περιστροφικό ρυθμιστικό προς τα μέσα στο ΚΛΕΙΣΤΟ μέχρι το σημείο ▲.169 Τοποθετήστε το πάνω μέρος στο δοχείο. Κλείστε τις πλευρικές

Αλλαγή της σακούλας φίλτρου fleece

• Απενεργοποιήστε την ηλεκτρική σκούπα.

• Τραβήξτε το φις του δικτύου.

• Φορέστε κατάλληλο αναπνευστήρα.

• Αφαιρέστε τον εύκαμπτο σωλήνα αναρρόφησης.

• Κλείστε το ακροφύσιο αναρρόφησης με πώμα στεγανοποίησης (κλάση σκόνης M).

• Ανοίξτε τους πλευρικούς συνδετήρες.

• Αφαιρέστε το καπάκι.

• Τραβήξτε προσεκτικά τη φλάντζα από την πολλαπλή εισαγωγής και κλείστε τη φλάντζα.

• Απορρίψτε το υλικό αναρρόφησης σύμφωνα με τους νομικούς κανονισμούς. Πλαστική σακούλα εκκένωσης Μόνο οι ηλεκτρικές σκούπες κατηγορίας σκόνης M με ειδικό δοχείο και περιστροφική βαλβίδα στο ακροφύσιο αναρρόφησης είναι κατάλληλες για χρήση με σακούλες εκκένωσης και απόρριψης PE. Γυρίστε το κόκκινο περιστροφικό ρυθμιστικό προς τα μέσα για να ΑΝΟΙΞΕΤΕ μέχρι το σημείο ▲. Σπρώξτε τη φλάντζα εντελώς πάνω από το ακροφύσιο αναρρόφησης. Τοποθετήστε το άνω άνοιγμα του σάκου πάνω από την άκρη του δοχείου. Τοποθετήστε το επάνω μέρος πάνω στο δοχείο. Κλείστε τα πλευρικά κλείστρα. Αλλαγή της πλαστικής σακούλας εκκένωσης

• Μετακινήστε το διακόπτη στη θέση >AR<.

• Οι πλισέ κασέτες φίλτρων καθαρίζονται αυτόματα.

• Τυχόν υπολείμματα σκόνης στα φίλτρα πέφτουν στη σακούλα.

• Απενεργοποιήστε την ηλεκτρική σκούπα.

• Τραβήξτε το φις του δικτύου.

• Φορέστε κατάλληλο αναπνευστήρα.

• Αφαιρέστε τον εύκαμπτο σωλήνα αναρρόφησης.

• Κλείστε την πολλαπλή εισαγωγής με το πώμα στεγανοποίησης.170

• Ανοίξτε τους πλευρικούς συνδετήρες.

• Αφαιρέστε το καπάκι.

• Αφαιρέστε προσεκτικά τη σακούλα εκκένωσης και απόρριψης PE με το

• Κλείστε την ταινία σφράγισης.

• Τραβήξτε προσεκτικά τη φλάντζα από την πολλαπλή εισαγωγής και κλείστε την.

• Αφαιρέστε προσεκτικά τη σακούλα εκκένωσης και απόρριψης PE από το

• Απορρίψτε το υλικό αναρρόφησης σύμφωνα με τους νομικούς κανονισμούς.

Καθαρίστε το δοχείο και τα εξαρτήματα με νερό. Σκουπίστε το επάνω μέρος 1 με ένα υγρό πανί. Αφήστε το δοχείο και τα εξαρτήματα να στεγνώσουν.

Να βγάζετε πάντα το φις από την πρίζα πριν ξεκινήσετε εργασίες συντήρησης ή επισκευής!

Εάν η ισχύς αναρρόφησης της ηλεκτρικής σκούπας μειώνεται και ο καθαρισμός των κασετών φίλτρου (12) δεν αυξάνει πλέον την ισχύ αναρρόφησης (υπό την προϋπόθεση ότι το δοχείο (6) έχει αδειάσει και η σακούλα φίλτρου fleece (13) έχει αντικατασταθεί), τότε είναι απαραίτητο να αντικατασταθούν οι κασέτες φίλτρου (12). Ανακινήστε ξανά τις κασέτες φίλτρου (12) πριν από την αντικατάσταση του φίλτρου. Χρησιμοποιήστε ένα νόμισμα ή παρόμοιο αντικείμενο για να στρέψετε την κλειδαριά (5) στο μάνταλο (4) κατά 90° αριστερόστροφα και πιέστε το μάνταλο (4) προς τα πίσω. Ανοίξτε το κάλυμμα και αφαιρέστε τις κασέτες φίλτρου (12) προς τα πάνω. Τοποθετήστε νέες κασέτες φίλτρων. Διπλώστε το καπό προς τα κάτω και ασφαλίστε το στη θέση του πιέζοντας ελαφρά.

Sollte der Motorschutzfilter verschmutzt sein, weist dies auf defekte Filterkassetten hin. Bitte Filterkassetten austau- schen. M Motorschutzfilter unter fließendem Wasser auswa- schen, trocknen und wieder einsetzten.171 Αισθητήρες στάθμης Καθαρίζετε περιστασιακά τους αισθητήρες στάθμης πλήρωσης: Ανοίξτε τις κλειδαριές (9) και αφαιρέστε το επάνω μέρος (1). Καθαρίστε τους αισθητήρες στάθμης με ένα μαλακό

Επανατοποθετήστε το επάνω μέρος (1) και κλείστε τους συνδετήρες (9).

Αυτοβοήθεια για διαταραχές Οι δυσλειτουργίες δεν οφείλονται πάντα σε ελαττώματα της συσκευής!

Πιθανή αιτία Επιδιόρθωση Μείωση της ισχύος αναρρόφησης Το φίλτρο είναι βρώμικο

Φίλτρο από ύφασμα πλήρες

Φραγμένο ακροφύσιο, σωλήνες ή εύκαμπτος

Η συσκευή δεν λειτουργεί Το βύσμα είναι στην πρίζα; Δεν υπάρχει ρεύμα; Το καλώδιο τροφοδοσίας είναι εντάξει; Το κάλυμμα της συσκευής είναι σωστά κλειστό; Ο αισθητήρας νερού έχει απενεργοποιηθεί;

Ο πλαστικός σάκος αποστράγγισης αναρροφάται από τα φίλτρα. Θέστε το περιστροφικό διακόπτη στη θέση OPEN

Καμία ισχύς αναρρόφησης όταν χρησιμοποιείται σακούλα φίλτρου από ύφασμα σε αναρροφητήρες

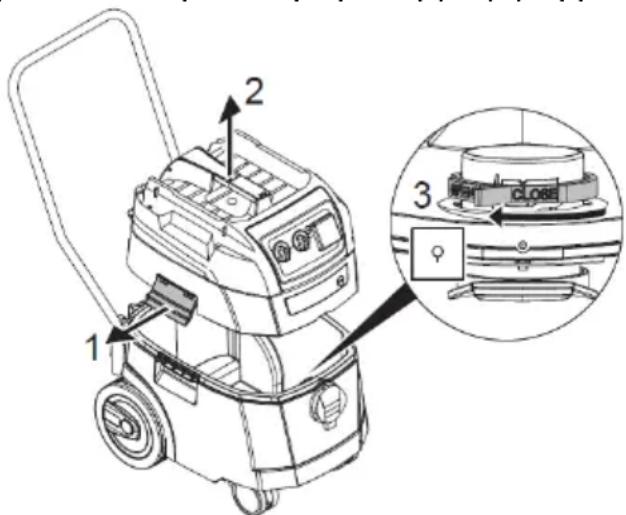

Γυρίστε το μοχλό στη θέση CLOSE ▲.

Μην προβαίνετε σε περαιτέρω «επεμβάσεις», αλλά απευθυνθείτε σε ένα εξουσιοδοτημένο συνεργείο.

Κλείστε την πολλαπλή εισαγωγής με το πώμα στεγανοποίησης. (DSS 25 M και DSS 35 M iP). Η κεφαλή του μοτέρ πρέπει να είναι ασφαλώς συνδεδεμένη με το δοχείο (κλείστε τα καπάκια). Τοποθετήστε τα αξεσουάρ σε κατάλληλη πλαστική σακούλα και σφραγίστε την πλαστική σακούλα ή τοποθετήστε την στην αποθήκη αξεσουάρ. Συνδέστε το άκρο του σωλήνα αναρρόφησης και την αρχή του σωλήνα αναρρόφησης.172

Δοκιμές και άδειες Οι ηλεκτρικές δοκιμές πρέπει να διεξάγονται σύμφωνα με τους κανονισμούς πρόληψης ατυχημάτων (BGV A3) και το DIN VDE 0701 μέρος 1 και μέρος 3. Οι δοκιμές αυτές απαιτούνται σύμφωνα με το DIN VDE 0702 σε τακτά χρονικά διαστήματα και μετά από επισκευές ή τροποποιήσεις. Πρέπει να διενεργείται επιθεώρηση της σκόνης τουλάχιστον μία φορά το χρόνο από τον κατασκευαστή ή από εξουσιοδοτημένο άτομο, π.χ. για ζημιές στο φίλτρο, στεγανότητα της συσκευής, λειτουργία των διατάξεων ελέγχου. Οι βεντούζες είναι εγκεκριμένες σύμφωνα με το πρότυπο IEC/EN 60335-2-69. Προστασία του περιβάλλοντος

Ανάκτηση πρώτων υλών αντί για διάθεση αποβλήτων Για την αποφυγή ζημιών κατά τη μεταφορά, η συσκευή πρέπει να παραδίδεται σε ανθεκτική συσκευασία. Η συσκευασία, η συσκευή και τα αξεσουάρ είναι κατασκευασμένα από ανακυκλώσιμα υλικά και πρέπει να απορρίπτονται αναλόγως. Τα πλαστικά μέρη της συσκευής φέρουν σήμανση ανάλογα με το υλικό τους. Αυτό επιτρέπει τη φιλική προς το περιβάλλον, ταξινομημένη απόρριψη μέσω των παρεχόμενων εγκαταστάσεων συλλογής.

Μόνο για τις χώρες της ΕΕ Μην πετάτε τα ηλεκτρικά εργαλεία στα οικιακά απορρίμματα! Σύμφωνα με την ευρωπαϊκή οδηγία 2012/19/ΕΕ για τα απόβλητα ηλεκτρικού και ηλεκτρονικού εξοπλισμού και τη μεταφορά της στο εθνικό δίκαιο, τα χρησιμοποιημένα ηλεκτρικά εργαλεία πρέπει να συλλέγονται χωριστά και να ανακυκλώνονται με τρόπο φιλικό προς το περιβάλλον.

Σύμφωνα με τους γενικούς μας όρους παράδοσης, ισχύει περίοδος εγγύησης 12 μηνών για υλικά ελαττώματα σε συναλλαγές με επιχειρήσεις. (Απόδειξη με τιμολόγιο ή δελτίο αποστολής). Εξαιρούνται οι ζημιές που οφείλονται σε φυσική φθορά, υπερφόρτωση ή ακατάλληλο χειρισμό. Οι ζημιές που προκαλούνται από υλικά ή κατασκευαστικά ελαττώματα αποκαθίστανται δωρεάν με επισκευή ή αντικατάσταση. Παράπονα μπορούν να αναγνωριστούν μόνο εάν η συσκευή αποσταλεί στον προμηθευτή ή σε εξουσιοδοτημένο συνεργείο Eibenstock χωρίς να αποσυναρμολογηθεί.173 Δήλωση συμμόρφωσης ΕΕ Με την παρούσα δηλώνουμε ότι το μηχάνημα που αναφέρεται κατωτέρω, λόγω του σχεδιασμού και της κατασκευής του και με τη μορφή με την οποία το έχουμε διαθέσει

ο σχεδιασμός συμμορφώνεται με τις σχετικές βασικές απαιτήσεις ασφάλειας και υγείας των οδηγιών ΕΚ. Η παρούσα δήλωση χάνει την εγκυρότητά της εάν το μηχάνημα τροποποιηθεί χωρίς τη σύμφωνη γνώμη μας. Ο σχεδιασμός της οδηγίας 2006/42/ΕΚ για τα μηχανήματα ΕΚ Οι συσκευές συμμορφώνονται με την οδηγία ΕΚ EMC 2014/30/ΕΕ σύμφωνα με την ROHS 2011/65/ΕΕ

Lothar Lässig Frank Markert Γενικός Διευθυντής Επικεφαλής Μηχανολογίας
