ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ iQ300 SE43HS60CE SIEMENS

Αντικατάσταση καπακιού εργασίας ...............................................................419

Αφαίρεση καπακιού εργασίας ..........................................................419

Τοποθέτηση καπακιού εργασίας ......................................................419

Τοποθέτηση συστήματος καλαθιών ..............................................................420

Τοποθέτηση συρόμενης θήκης ταμπλέτας για το μοντέλο 86 cm........420

Τοποθέτηση κλιπ στήριξης φλιτζανιών .............................................420

Τοποθέτηση ένθετου ατμομάγειρα ...................................................421

Αντικατάσταση βραχιόνων ψεκασμού ...........................................................424

Αφαίρεση βραχίονα ψεκασμού.........................................................424

Τοποθέτηση βραχίονα ψεκασμού.....................................................424

Τοποθέτηση κεφαλής ψεκασμού λαμαρίνας ψησίματος .................................426

Αντικατάσταση καλωδίου ρεύματος ..............................................................427

Αποσύνδεση καλωδίου ρεύματος.....................................................427

Σύνδεση καλωδίου ρεύματος ...........................................................427

Αντικατάσταση καλύμματος απορρυπαντικού................................................428

Αφαίρεση καλύμματος απορρυπαντικού ............................................428

Τοποθέτηση καλύμματος απορρυπαντικού ........................................428

Αντικατάσταση καλύμματος αντλίας απόνερων ...............................................429

Αφαίρεση καλύμματος αντλίας απόνερων ..........................................429

Τοποθέτηση καλύμματος αντλίας απόνερων ......................................429

Αντικατάσταση πλευρικού πάνελ....................................................................430

Αφαίρεση πλευρικού πάνελ...............................................................430

Τοποθέτηση πλευρικού πάνελ...........................................................431

Αντικατάσταση εξωτερικής πόρτας.................................................................432

Αφαίρεση εξωτερικής πόρτας ............................................................432

Τοποθέτηση εξωτερικής πόρτας........................................................433

Αντικατάσταση χειριστηρίου...........................................................................435

Τοποθέτηση χειριστηρίου..................................................................435

Αντικατάσταση πλάκας υποδοχής βάσης........................................................439

Αφαίρεση πλάκας υποδοχής βάσης...................................................439

Τοποθέτηση πλάκας υποδοχής βάσης...............................................439

Αντικατάσταση αγωγού υπερχείλισης.............................................................440

Αφαίρεση καναλιού υπερχείλισης ......................................................440

Τοποθέτηση αγωγού υπερχείλισης ....................................................441

Αντικατάσταση εσωτερικής πόρτας ................................................................443

Αφαίρεση εσωτερικής πόρτας ...........................................................443

Τοποθέτηση εσωτερικής πόρτας .......................................................443

Αντικατάσταση μεντεσέ πόρτας......................................................................444

Αφαίρεση μεντεσέ πόρτας.................................................................444

Τοποθέτηση μεντεσέ πόρτας.............................................................444

Αντικατάσταση (κάτω) στεγανοποιητικού πόρτας ............................................446

Αφαίρεση στεγανοποιητικού πόρτας ..................................................446

Τοποθέτηση στεγανοποιητικού πόρτας..............................................447

Αντικατάσταση (επάνω) στεγανοποιητικού πόρτας..........................................448

Αφαίρεση στεγανοποιητικού πόρτας ..................................................448

Τοποθέτηση στεγανοποιητικού πόρτας..............................................448 Yποδείξεις επισκευής-Πλυvτήριo πιάτωv 2021-03-22_9001630792 Copyright by BSH Hausgeräte GmbH Σελίδα413από9894.21 Αντικατάσταση EmotionLight........................................................................449

Τοποθέτηση Gap Illumination ..........................................................454 Yποδείξεις επισκευής-Πλυvτήριo πιάτωv 2021-03-22_9001630792 Copyright by BSH Hausgeräte GmbH Σελίδα414από989Σχετικά με αυτό το έγγραφο

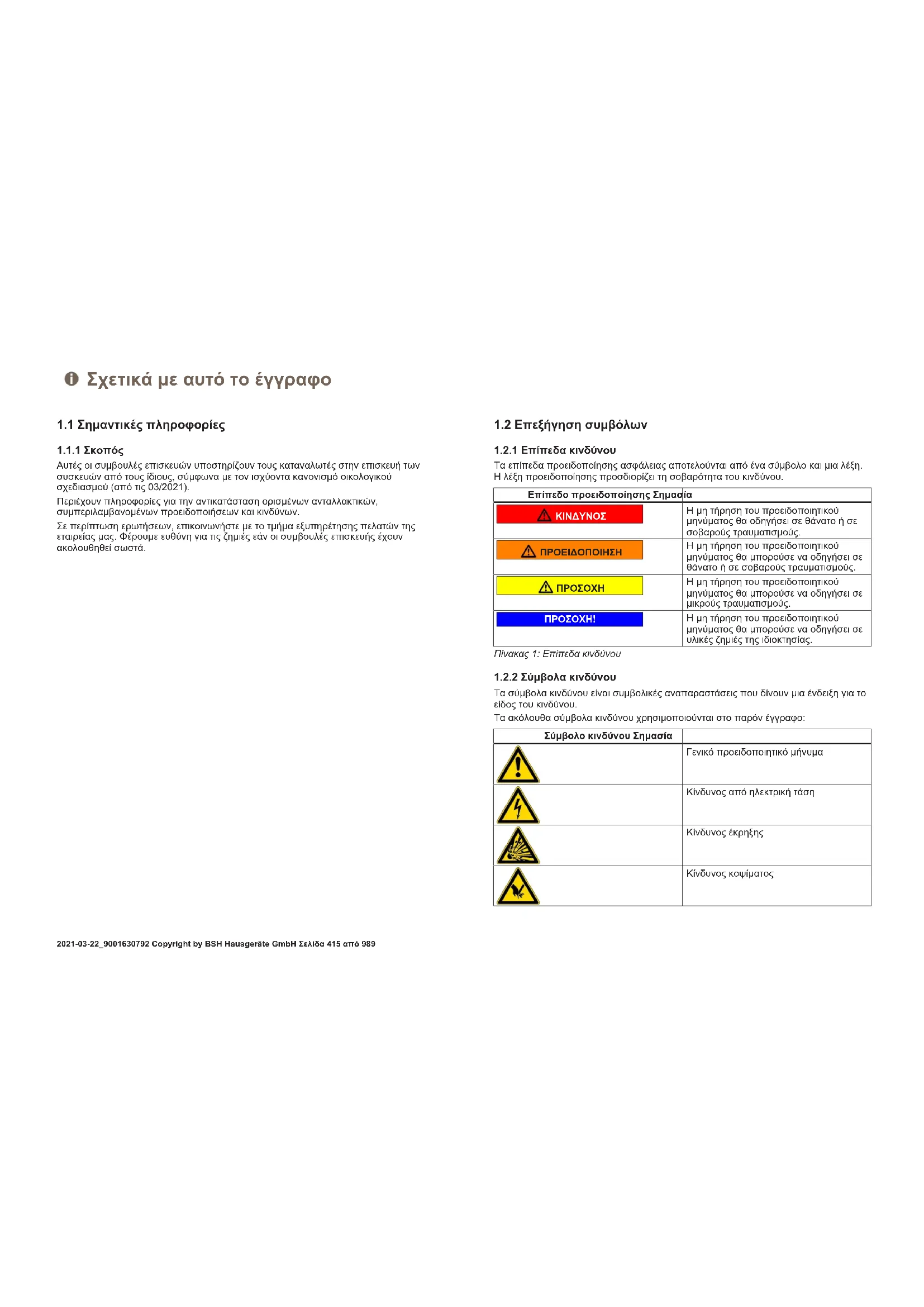

1.1 Σημαντικές πληροφορίες

Αυτές οι συμβουλές επισκευών υποστηρίζουν τους καταναλωτές στην επισκευή των συσκευών από τους ίδιους, σύμφωνα με τον ισχύοντα κανονισμό οικολογικού σχεδιασμού (από τις 03/2021). Περιέχουν πληροφορίες για την αντικατάσταση ορισμένων ανταλλακτικών, συμπεριλαμβανομένων προειδοποιήσεων και κινδύνων. Σε περίπτωση ερωτήσεων, επικοινωνήστε με το τμήμα εξυπηρέτησης πελατών της εταιρείας μας. Φέρουμε ευθύνη για τις ζημιές εάν οι συμβουλές επισκευής έχουν ακολουθηθεί σωστά.

1.2 Επεξήγηση συμβόλων

1.2.1 Επίπεδα κινδύνου

Τα επίπεδα προειδοποίησης ασφάλειας αποτελούνται από ένα σύμβολο και μια λέξη. Η λέξη προειδοποίησης προσδιορίζει τη σοβαρότητα του κινδύνου. Επίπεδο προειδοποίησης Σημασία

Η μη τήρηση του προειδοποιητικού μηνύματος θα οδηγήσει σε θάνατο ή σε σοβαρούς τραυματισμούς. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Η μη τήρηση του προειδοποιητικού μηνύματος θα μπορούσε να οδηγήσει σε θάνατο ή σε σοβαρούς τραυματισμούς.

Η μη τήρηση του προειδοποιητικού μηνύματος θα μπορούσε να οδηγήσει σε μικρούς τραυματισμούς.

Η μη τήρηση του προειδοποιητικού μηνύματος θα μπορούσε να οδηγήσει σε υλικές ζημιές της ιδιοκτησίας. Πίνακας1: Επίπεδα κινδύνου

1.2.2 Σύμβολα κινδύνου

Τα σύμβολα κινδύνου είναι συμβολικές αναπαραστάσεις που δίνουν μια ένδειξη για το είδος του κινδύνου. Τα ακόλουθα σύμβολα κινδύνου χρησιμοποιούνται στο παρόν έγγραφο: Σύμβολο κινδύνου Σημασία Γενικό προειδοποιητικό μήνυμα Κίνδυνος από ηλεκτρική τάση Κίνδυνος έκρηξης Κίνδυνος κοψίματος Σχετικά με αυτό το έγγραφο 2021-03-22_9001630792 Copyright by BSH Hausgeräte GmbH Σελίδα415από989Σύμβολο κινδύνου Σημασία Κίνδυνος σύνθλιψης Κίνδυνος από καυτές επιφάνειες Κίνδυνος από ισχυρό μαγνητικό πεδίο Κίνδυνος από μη ιονίζουσα ακτινοβολία Πίνακας2: Σύμβολα κινδύνου

1.2.3 Δομή των προειδοποιήσεων

.Οι προειδοποιήσεις σε αυτό το έγγραφο έχουν μια τυποποιημένη εμφάνιση και μια τυποποιημένη δομή.

Είδος και πηγή κινδύνου! Πιθανές συνέπειες εάν αγνοήσετε τον κίνδυνο/την προειδοποίηση.

Μέτρα και απαγορεύσεις για την πρόληψη του κινδύνου. Το παρακάτω παράδειγμα δείχνει μια προειδοποίηση που προειδοποιεί κατά της ηλεκτροπληξίας λόγω ηλεκτροφόρων μερών. Αναφέρεται το μέτρο για την αποφυγή του κινδύνου.

Κίνδυνος ηλεκτροπληξίας λόγω ηλεκτροφόρων μερών! Θάνατος από ηλεκτροπληξία

Αποσυνδέετε τις συσκευές από την παροχή ηλεκτρικού ρεύματος τουλάχιστον 60 δευτερόλεπτα πριν ξεκινήσετε τις επισκευές.

1.2.4 Γενικά σύμβολα

Τα ακόλουθα γενικά σύμβολα χρησιμοποιούνται στο παρόν έγγραφο: Γεν. σύμβολο Σημασία Ταυτοποίηση μιας ειδικής συμβουλής (κειμένου ή/και γραφικών) Ταυτοποίηση μιας ειδικής συμβουλής (μόνο κειμένου) Ταυτοποίηση συνδέσμου ή εκπαιδευτικού

Ταυτοποίηση απαραίτητων εργαλείων Ταυτοποίηση απαραίτητων προϋποθέσεων Ταυτοποίηση μιας συνθήκης (αν ..., κατόπιν ...) Ταυτοποίηση αποτελέσματος Έναρξη Ταυτοποίηση ενός πλήκτρου ή κουμπιού [00123456] Ταυτοποίηση ενός κωδικού ανταλλακτικού Κατάσταση Ταυτοποίηση εμφανιζόμενου κειμένου/ παραθύρου (στην οθόνη της συσκευής) Πίνακας3: Γενικά σύμβολα Σχετικά με αυτό το έγγραφο 2021-03-22_9001630792 Copyright by BSH Hausgeräte GmbH Σελίδα416από989Ασφάλεια

2.1 Γενικές οδηγίες ασφαλείας

2.1.1 Όλες οι οικιακές συσκευές

Κίνδυνος ηλεκτροπληξίας λόγω ηλεκτροφόρων μερών! ¡ Τα σφάλματα από επισκευές σε ηλεκτρικά εξαρτήματα μπορεί να προκαλέσουν ηλεκτροπληξία! ¡ Αποσυνδέστε τη συσκευή από την πρίζα για τουλάχιστον60 δευτερόλεπτα πριν από την έναρξη των εργασιών. ¡ Μετά την επισκευή πραγματοποιήστε έλεγχο ασφάλειας σύμφωνα με το VDE 0701 ή κανονισμούς της συγκεκριμένης χώρας. Κίνδυνος τραυματισμού από κοφτερές άκρες! ¡ Φοράτε προστατευτικά γάντια. Κίνδυνος σύνθλιψης κατά την επισκευή, συντήρηση, αντιμετώπιση προβλημάτων και το σέρβις από βαριά και κινούμενα μέρη ¡ Φοράτε προστατευτικά υποδήματα. ¡ Ασφαλίστε τα βαριά μέρη από πτώση. ¡ Μην προσαρτάτε μέρη του πλαισίου στα κινούμενα μέρη. Κίνδυνος για την ασφάλεια/τη λειτουργία της συσκευής! ¡ Χρησιμοποιείτε μόνο γνήσια ανταλλακτικά. Κίνδυνος πρόκλησης βλάβης σε μέρη ευαίσθητα στον στατικό ηλεκτρισμό (ESDs)! ¡ Μην αγγίζετε τις μονάδες, συμπεριλαμβανομένων των συνδέσεων και των αγωγών των πλακετών.

2021-03-22_9001630792 Copyright by BSH Hausgeräte GmbH Σελίδα417από989Εργαλεία και βοηθήματα Ονομασία Λεπτομέριες Εικόνες Κατσαβίδι Torx T20

[00340764] 100mm, για βίδες με κοπίλια Κατσαβίδι Torx T15 Μήκος 80mm Πλακέ κατσαβίδι Λεπίδα 10mm x 1,6mm x 200mm Μυτοτσίμπιδο [00340871] Μήκος: 200mm, ίσιο Εργαλεία και βοηθήματα 2021-03-22_9001630792 Copyright by BSH Hausgeräte GmbH Σελίδα418από989Επισκευή

4.1 Αντικατάσταση καπακιού εργασίας

Προϋπόθεση: Συσκευή είναι αποσυνδεμένη από την παροχή τροφοδοσίας Η πρόσβαση στη συσκευή είναι ελεύθερη.

4.1.1 Αφαίρεση καπακιού εργασίας

1. Αφαιρέστε τις δύο βίδες στο πίσω μέρος (1) (προαιρετικό).

2. Πιέστε και τους δύο μοχλούς συγκράτησης κάτω από τον καπάκι εργασίας προς

3. Ανασηκώστε ελαφρώς το καπάκι εργασίας μπροστά (3).

4. Σπρώξτε το καπάκι εργασίας μακριά προς τα πίσω (4).

5. Αφαιρέστε το καπάκι εργασίας.

4.1.2 Τοποθέτηση καπακιού εργασίας

1. Ασφαλίστε το πίσω μέρος του καπακιού εργασίας στους οδηγούς με τα κολάρα

2. Σπρώξτε το καπάκι εργασίας προς τα εμπρός (2).

3. Πιέστε το μπροστινό μέρος από το καπάκι εργασίας προς τα κάτω μέχρι και οι δύο

μοχλοί συγκράτησης να κουμπώσουν στη θέση τους και να ακουστεί ένας χαρακτηριστικός ήχος (3).

4. Βιδώστε ξανά τις δύο βίδες (4) (προαιρετικό).

2021-03-22_9001630792 Copyright by BSH Hausgeräte GmbH Σελίδα419από9894.2 Τοποθέτηση συστήματος καλαθιών Προϋπόθεση: Το σχετικό καλάθι έχει αφαιρεθεί από τη συσκευή.

4.2.1 Τοποθέτηση συρόμενης θήκης ταμπλέτας για το μοντέλο 86 cm

Ειδικά βοηθητικά μέσα: Συρόμενη θήκη ταμπλέτας [00614935] Κλιπ στήριξης φλιτζανιών [00618565]

1. Εισάγετε τη συρόμενη θήκη ταμπλέτας διαγώνια στο μπροστινό μέρος του

2. Κεντράρετε και κουμπώστε τη συρόμενη θήκη ταμπλέτας στη θέση του.

4.2.2 Τοποθέτηση κλιπ στήριξης φλιτζανιών

Ειδικά βοηθητικά μέσα: Συρόμενη θήκη ταμπλέτας [00614935] Κλιπ στήριξης φλιτζανιών [00618565] Όταν πλένετε φλιτζάνια, το κλιπ στήριξης φλιτζανιών μπορεί να αναδιπλωθεί. Η επιπλέον γωνία μειώνει τη συλλογή νερού στο κάτω μέρος των φλιτζανιών. Εάν τα ποτήρια είναι ψηλά, συνιστούμε να αφήνετε το κλιπ στήριξης φλιτζανιών διπλωμένο προς τα κάτω. Εάν τα πάνω καλάθια έχουν προαιρετικό πλαστικό ένθετο, τότε πρέπει πρώτα να αφαιρούνται.

1. Αφαιρέστε το πλαστικό ένθετο.

2. Κουμπώστε το κλιπ στήριξης φλιτζανιών στη θέση του.

2021-03-22_9001630792 Copyright by BSH Hausgeräte GmbH Σελίδα420από9893. Αναδιπλώστε το κλιπ.

4. Τοποθετήστε τα αντικείμενα για πλύσιμο.

4.2.3 Τοποθέτηση ένθετου ατμομάγειρα

Ειδικά βοηθητικά μέσα: Συρόμενη θήκη ταμπλέτας [00614935] Κλιπ στήριξης φλιτζανιών [00618565]

Σφηνώστε το ένθετο ατμομάγειρα με τα άκρα κάτω από το σύστημα καλαθιών.

4.3.1 Αφαίρεση varioDrawer

1. Κάμψτε τα πτερύγια λαβής προς τα μέσα.

2. Αφαιρέστε τη λαβή προς τα επάνω.

3. Πιέστε τα πλαστικά πλευρικά ένθετα προς τα έξω και πιέστε τα προς τα επάνω

2021-03-22_9001630792 Copyright by BSH Hausgeräte GmbH Σελίδα422από9894. Κάμψτε προσεκτικά τις γλωττίδες οδηγούς προς τα έξω.

5. Τραβήξτε τα πτυσσόμενα άγκιστρα έξω από τις γλωττίδες.

6. Πιέστε το μεταλλικό πλαίσιο μπροστά έξω από τα στηρίγματα.

7. Σπρώξτε το μεταλλικό πλαίσιο ξανά έξω από τον οδηγό.

4.3.2 Τοποθέτηση varioDrawer

Εγκαταστήστε με την αντίθετη σειρά.

2021-03-22_9001630792 Copyright by BSH Hausgeräte GmbH Σελίδα423από9894.4 Αντικατάσταση βραχιόνων ψεκασμού

4.4.1 Αφαίρεση βραχίονα ψεκασμού

1. Ξεβιδώστε τον επάνω βραχίονα ψεκασμού (1) και τραβήξτε προς τα κάτω για να

2. Τραβήξτε προς τα κάτω τον κάτω βραχίονα ψεκασμού για να τον αφαιρέσετε.

4.4.2 Τοποθέτηση βραχίονα ψεκασμού

1. Τοποθετήστε τον κάτω βραχίονα ψεκασμού.

Ο βραχίονας ψεκασμού κουμπώνει στη θέση του.

2. Τοποθετήστε τον επάνω βραχίονα ψεκασμού και βιδώστε τον καλά στη θέση του.

2021-03-22_9001630792 Copyright by BSH Hausgeräte GmbH Σελίδα424από9894.5 Αντικατάσταση φίλτρων

4.5.1 Αντικατάσταση φίλτρου

1. Γυρίστε το χοντρό φίλτρο αριστερόστροφα (1) και αφαιρέστε το σύστημα φίλτρου

Ελέγξτε ότι δεν πέφτουν ξένα αντικείμενα στο φρεάτιο.

2. Τραβήξτε προς τα κάτω το μικροφίλτρο για να το αφαιρέσετε.

4.5.2 Τοποθέτηση φίλτρων

1. Συναρμολογήστε ξανά το σύστημα φίλτρων.

Βεβαιωθείτε ότι τα άγκιστρα ασφάλισης στο χοντρό φίλτρο κουμπώνουν στη

2. Εισάγετε το σύστημα φίλτρου στη συσκευή και στρέψτε το χοντρό φίλτρο

δεξιόστροφα. Βεβαιωθείτε ότι τα σημάδια βέλους ταιριάζουν.

2021-03-22_9001630792 Copyright by BSH Hausgeräte GmbH Σελίδα425από9894.6 Τοποθέτηση κεφαλής ψεκασμού λαμαρίνας ψησίματος

1. Αφαιρέστε το επάνω καλάθι.

2. Εισάγετε την κεφαλής ψεκασμού λαμαρίνας ψησίματος στο στήριγμα (1) και

στρέψτε δεξιά (2). Η κεφαλή ψεκασμού λαμαρίνας κουμπώνει στη θέση της.

2021-03-22_9001630792 Copyright by BSH Hausgeräte GmbH Σελίδα426από9894.7 Αντικατάσταση καλωδίου ρεύματος Προϋπόθεση: Η συσκευή είναι αποσυνδεμένη από την παροχή τροφοδοσίας. Η συσκευή είναι αποσυνδεμένη από την παροχή νερού. Η πρόσβαση στις συσκευές είναι ελεύθερη.

4.7.1 Αποσύνδεση καλωδίου ρεύματος

Μετακινήστε το φις του καλωδίου ρεύματος προσεκτικά προς τα επάνω και κάτω και τραβήξτε το έξω από την πρίζα.

4.7.2 Σύνδεση καλωδίου ρεύματος

Υπερθέρμανση κύριας σύνδεσης! Κίνδυνος πυρκαγιάς

Εισάγετε καλά το καλώδιο ρεύματος μέχρι να κουμπώσει.

Εισάγετε το φις του καλωδίου ρεύματος στην πρίζα μέχρι να ακουστεί ο χαρακτηριστικός ήχος και να κουμπώσει στη θέση του.

2021-03-22_9001630792 Copyright by BSH Hausgeräte GmbH Σελίδα427από9894.8 Αντικατάσταση καλύμματος απορρυπαντικού Μπορείτε να χρησιμοποιήσετε ένα μικρό κατσαβίδι για να το ανασηκώσετε. Προϋπόθεση: Η συσκευή είναι αποσυνδεμένη από την παροχή τροφοδοσίας. Η συσκευή είναι αποσυνδεμένη από την παροχή νερού. Η πόρτα έχει ανοίξει. Το κάλυμμα απορρυπαντικού άνοιξε.

4.8.1 Αφαίρεση καλύμματος απορρυπαντικού

1. Σύρετε το κάλυμμα απορρυπαντικού σε 5 mm.

2. Ανασηκώστε το κάλυμμα απορρυπαντικού στην κάτω πλευρά έξω από τις ράγες

οδηγούς και αφαιρέστε το κάλυμμα απορρυπαντικού στην επάνω πλευρά έξω από τις ράγες οδηγούς.

3. Αφαιρέστε το ελατήριο.

4.8.2 Εισαγωγή ελατηρίου

1. Εισάγετε το μακρύ άκρο του ελατηρίου στην οπή συναρμολόγησης της συσκευής

2. Εισάγετε το κοντό άκρο του ελατηρίου στην οπή συναρμολόγησης του καλύμματος

3. Πιέστε το κάλυμμα στη συσκευή διανομέα (3).

4.8.3 Τοποθέτηση καλύμματος απορρυπαντικού

1. Εισάγετε το κάλυμμα απορρυπαντικού 5 mm πριν από την εντελώς ανοιχτή θέση

στις ράγες οδηγούς στη μία πλευρά. Ασκώντας μικρή πίεση, πιέστε την απέναντι πλευρά στις ράγες οδηγούς.

2. Ελέγξτε τη λειτουργία του καλύμματος απορρυπαντικού.

2021-03-22_9001630792 Copyright by BSH Hausgeräte GmbH Σελίδα428από9894.9 Αντικατάσταση καλύμματος αντλίας απόνερων Προϋπόθεση: Το καλάθι αφαιρέθηκε. Τα φίλτρα αφαιρέθηκαν.→425

4.9.1 Αφαίρεση καλύμματος αντλίας απόνερων

1. Αδειάστε τυχόν νερό που υπάρχει.

Χρησιμοποιήστε σφουγγάρι, εάν είναι απαραίτητο.

2. Ανασηκώστε το κάλυμμα της αντλίας με ένα κουτάλι και πιάστε το από το

3. Σηκώστε το κάλυμμα της αντλίας προς τα μέσα σε γωνία και αφαιρέστε το.

4.9.2 Τοποθέτηση καλύμματος αντλίας απόνερων

Εισάγετε το κάλυμμα αντλίας (1) και πιέστε προς τα κάτω (2).

Το κάλυμμα αντλίας κουμπώνει στη θέση του.

2021-03-22_9001630792 Copyright by BSH Hausgeräte GmbH Σελίδα429από9894.10 Αντικατάσταση πλευρικού πάνελ Προϋπόθεση: Η συσκευή είναι αποσυνδεμένη από την παροχή τροφοδοσίας. Η συσκευή είναι αποσυνδεμένη από την παροχή νερού. Η πρόσβαση στις συσκευές είναι ελεύθερη. Ελεύθερες συσκευές: Έχει αφαιρεθεί το καπάκι εργασίας.→419

4.10.1 Αφαίρεση πλευρικού πάνελ

1. Αφαιρέστε τις βίδες από το πλευρικό πάνελ (1).

Εικ.1: Πλήρως εντοιχιζόμενο

2. Γείρετε το πλευρικό πάνελ ελαφρώς προς τα έξω στην επάνω πλευρά (2).

3. Κατεβάστε το πλευρικό πάνελ και τραβήξτε το έξω από τη βάση (3).

2021-03-22_9001630792 Copyright by BSH Hausgeräte GmbH Σελίδα430από9894.10.2 Τοποθέτηση πλευρικού πάνελ

1. Εισάγετε το πλευρικό πάνελ στη βάση (1).

Εικ.2: Πλήρως εντοιχιζόμενο

2. Πιέστε το πλευρικό πάνελ στη συσκευή (2).

3. Ασφαλίστε το πλευρικό πάνελ με βίδες (3).

2021-03-22_9001630792 Copyright by BSH Hausgeräte GmbH Σελίδα431από9894.11 Αντικατάσταση εξωτερικής πόρτας Προϋπόθεση: Η συσκευή είναι αποσυνδεμένη από την παροχή τροφοδοσίας. Η συσκευή είναι αποσυνδεμένη από την παροχή νερού.

4.11.1 Αφαίρεση εξωτερικής πόρτας

Απλώς αφαιρέστε τις βίδες που περιγράφονται στα παρακάτω βήματα.

1. Ανοίξτε την πόρτα.

2. Αφαιρέστε τέσσερις βίδες.

Ασφαλίστε την πόρτα, κρατώντας την στη μία πλευρά. Αφαιρέστε δύο βίδες.

2021-03-22_9001630792 Copyright by BSH Hausgeräte GmbH Σελίδα432από9894.11.2 Τοποθέτηση εξωτερικής πόρτας

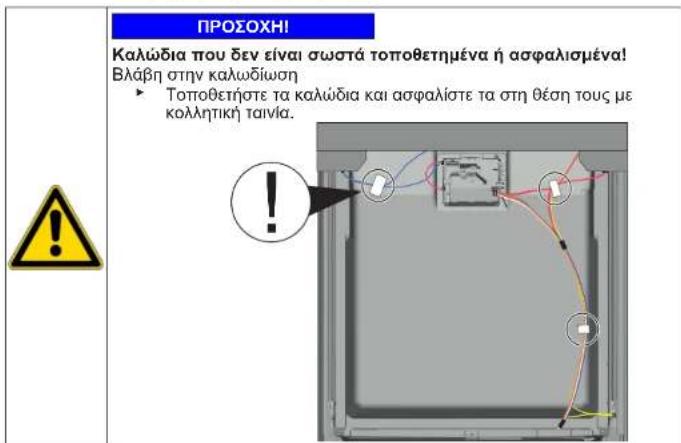

Καλώδια που δεν είναι σωστά τοποθετημένα ή ασφαλισμένα! Βλάβη στην καλωδίωση

Τοποθετήστε τα καλώδια και ασφαλίστε τα στη θέση τους με κολλητική ταινία.

Προϋπόθεση: Το μονωτικό φλις τοποθετήθηκε σωστά και στερεώθηκε μέσα στην εξωτερική

Οι μεντεσέδες εισάγονται στην εξωτερική πόρτα.

1. Κλείστε την εσωτερική πόρτα χωρίς να την ασφαλίσετε.

2. Σπρώξτε την εξωτερική πόρτα προς τα επάνω, κάτω από το χειριστήριο (1).

3. Πιέστε την εξωτερική πόρτα προς την εσωτερική πόρτα και κρατήστε (2).

Ασφαλίστε την πόρτα, κρατώντας την στη μία πλευρά.

2021-03-22_9001630792 Copyright by BSH Hausgeräte GmbH Σελίδα433από989Ανοίξτε την πόρτα και ασφαλίστε την με δύο βίδες (μεταλλικές βίδες 4 x 11 mm).

5. Ασφαλίστε την εξωτερική πόρτα με τέσσερις βίδες (μεταλλικές βίδες 4 x 11 mm).

2021-03-22_9001630792 Copyright by BSH Hausgeräte GmbH Σελίδα434από9894.12 Αντικατάσταση χειριστηρίου Εάν μια μονάδα λειτουργίας είναι ελαττωματική, πρέπει να αντικατασταθεί ολόκληρο το χειριστήριο. Προϋπόθεση: Η συσκευή είναι αποσυνδεμένη από την παροχή τροφοδοσίας. Η συσκευή είναι αποσυνδεμένη από την παροχή νερού. Η εξωτερική πόρτα έχει αφαιρεθεί. Η εξωτερική πόρτα έχει αφαιρεθεί (πλήρως εντοιχισμένο/εντοιχισμένο).

4.12.1 Αφαίρεση χειριστηρίου

1. Αποσυνδέστε τις ηλεκτρικές συνδέσεις από το χειριστήριο και τον αισθητήρα

χαμηλής στάθμης λαμπρυντικού (1, 2).

2. Αποσυνδέστε το καλώδιο γείωσης (3) (προαιρετικό).

3. Ανοίξτε την πόρτα της συσκευής.

4. Ασφαλίστε το χειριστήριο για να αποτρέψετε την πτώση του (συγκρατήστε το).

5. Αφαιρέστε έξι βίδες.

6. Αφαιρέστε το χειριστήριο.

4.12.2 Τοποθέτηση χειριστηρίου

Χρησιμοποιήστε βίδες 4 x 16 mm.

Εγκαταστήστε με την αντίθετη σειρά.

2021-03-22_9001630792 Copyright by BSH Hausgeräte GmbH Σελίδα435από9894.13 Στερέωση ελατηρίων πόρτας

1. Αφαιρέστε το κάλυμμα οδηγού καλωδίου.

2. 1. Ανοίξτε ελαφρώς την πόρτα (1).

2. Στερεώστε την εγκοπή της βάσης (2).

3. Κλείστε αργά την πόρτα (3).

Το σύστημα καλωδίου προσαρτάται αυτόματα στον μεντεσέ πόρτας.

2021-03-22_9001630792 Copyright by BSH Hausgeräte GmbH Σελίδα436από9893. 1. Κλείστε ελαφρώς την πόρτα (4).

2. Μετακινήστε την εγκοπή προς τα πίσω και απελευθερώστε τον μεντεσέ

3. Ανοίξτε την πόρτα (6).

4. Επαναλάβετε τη διαδικασία ξανά στην άλλη πλευρά της συσκευής.

2021-03-22_9001630792 Copyright by BSH Hausgeräte GmbH Σελίδα437από9894.14 Αντικατάσταση ποδιάς Τα πόδια είναι όμοια και μπορούν να αντιμεταθούν. Προϋπόθεση: Η συσκευή είναι αποσυνδεμένη από την παροχή τροφοδοσίας. Η συσκευή είναι αποσυνδεμένη από την παροχή νερού. Η εξωτερική πόρτα έχει αφαιρεθεί. Η εξωτερική πόρτα έχει αφαιρεθεί (πλήρως εντοιχισμένο/εντοιχισμένο).

4.14.1 Αφαίρεση ποδιάς

Εσφαλμένη αφαίρεση. Εάν η ποδιά χαλαρώσει στο πλάι και αφαιρεθεί, οι δύο βραχίονες μπορεί να σπάσουν. Εάν υποστεί ζημιά μόνο ο ένας βραχίονας, η πλευρά μπορεί να αλλάξει, καθώς οι βραχίονες είναι όμοιοι. Συνιστάται να τοποθετήσετε κάτι κάτω από τη συσκευή μπροστά και πλευρικά για να ανακουφίσετε το φορτίο στην ποδιά με τα πόδια.

2. Φτάστε στους οδηγούς (1) με ένα κατσαβίδι και απελευθερώστε τη συγκράτηση,

σπρώχνοντας προς τα κάτω.

3. Ανασηκώστε το πάνελ.

4. Αφαιρέστε τα πόδια μπροστά (1).

4.14.2 Τοποθέτηση ποδιάς

1. Τοποθετήστε τα πόδια.

2. Προσαρτήστε την ποδιά επάνω (1) και πιέστε προς τα κάτω μέχρι να κουμπώσει

στη θέση της και να ακουστεί ο χαρακτηριστικός ήχος (2).

2021-03-22_9001630792 Copyright by BSH Hausgeräte GmbH Σελίδα438από9894.15 Αντικατάσταση πλάκας υποδοχής βάσης Η πλάκα υποδοχής βάσης βρίσκεται στην κάτω περιοχή μπροστά. Προϋπόθεση: Η συσκευή είναι αποσυνδεμένη από την παροχή τροφοδοσίας. Η συσκευή είναι αποσυνδεμένη από την παροχή νερού. Έχει αφαιρεθεί η πρόσοψη του ντουλαπιού (προαιρετικό). Η εξωτερική πόρτα έχει αφαιρεθεί. Η εξωτερική πόρτα έχει αφαιρεθεί (πλήρως εντοιχισμένο/εντοιχισμένο). Έχει αφαιρεθεί η ποδιά (προαιρετικό).→438

4.15.1 Αφαίρεση πλάκας υποδοχής βάσης

1. Αφαιρέστε δύο βίδες (1).

2. Αποσυμπλέξτε τα στοιχεία (2).

3. Γείρετε την πλάκα υποδοχής βάσης προσεκτικά προς τα εμπρός (1).

Ανάλογα με τη σειρά μοντέλου, το φις για το EmotionLight είναι ακόμα ασφαλισμένο στη βάση. Ξεκλειδώστε το φις στο δόντι ασφάλισης και τραβήξτε προς τα πίσω (προαιρετικό) (2).

4.15.2 Τοποθέτηση πλάκας υποδοχής βάσης

Εγκαταστήστε την πλάκα υποδοχής βάσης με την αντίθετη σειρά.

2021-03-22_9001630792 Copyright by BSH Hausgeräte GmbH Σελίδα439από9894.16 Αντικατάσταση αγωγού υπερχείλισης Ο αγωγός υπερχείλισης βρίσκεται στην μπροστινή κάτω περιοχή της

Προϋπόθεση: Η συσκευή είναι αποσυνδεμένη από την παροχή τροφοδοσίας. Η συσκευή είναι αποσυνδεμένη από την παροχή νερού. Έχει αφαιρεθεί η πρόσοψη του ντουλαπιού (προαιρετικό). Η εξωτερική πόρτα έχει αφαιρεθεί. Έχει αφαιρεθεί η ποδιά (προαιρετικό).→438 Έχει αφαιρεθεί η πλάκα υποδοχής βάσης.→439

4.16.1 Αφαίρεση καναλιού υπερχείλισης

Εναπομείνον νερό ¡ Όταν ο σωλήνας αποστράγγισης αφαιρεθεί, μπορεί να εκρεύσει το υπόλοιπο νερό. ¡ Συλλέξτε το νερό ή αφαιρέστε το από τη λεκάνη βάσης με μια σύριγγα αναρρόφησης.

1. Ανασηκώστε έξω από τον μηχανισμό συγκράτησης επάνω (1, 2).

2. Απασφαλίστε το στοιχείο συγκράτησης επάνω.

2021-03-22_9001630792 Copyright by BSH Hausgeräte GmbH Σελίδα440από9893. 1. Εισάγετε το κατσαβίδι κάτω από το μεταλλικό σφιγκτήρα (1).

2. Απασφαλίστε μαλακά το μεταλλικό κλιπ (2).

4. Ανασηκώστε και αφαιρέστε τον αγωγό υπερχείλισης.

4.16.2 Τοποθέτηση αγωγού υπερχείλισης

Ζημιά από νερό λόγω εσφαλμένης εγκατάστασης στον αγωγό υπερχείλισης! Εισάγετε σωστά τον αγωγό υπερχείλισης στο κάτω μέρος μέσα στον οδηγό της βάσης. Κουμπώστε τον αγωγό υπερχείλισης σωστά στη θέση του στο επάνω

1. 1. Τοποθετήστε τον αγωγό υπερχείλισης (1).

2. Μετακινήστε τον αγωγό υπερχείλισης στο στεγανοποιητικό (2).

3. Πιέστε τον αγωγό υπερχείλισης στον οδηγό του στεγανοποιητικού (3).

4. Εισάγετε τον αγωγό υπερχείλισης με ακρίβεια (4).

5. Κουμπώστε τον αγωγό υπερχείλισης (5).

2021-03-22_9001630792 Copyright by BSH Hausgeräte GmbH Σελίδα441από9892. Ελέγξτε την εγκατάσταση αριστερά και δεξιά. 3. Ελέγξτε για σταθερή έδραση.

4. Κουμπώστε στο μεταλλικό κλιπ στην αριστερή και δεξιά πλευρά.

2021-03-22_9001630792 Copyright by BSH Hausgeräte GmbH Σελίδα442από9894.17 Αντικατάσταση εσωτερικής πόρτας Προϋπόθεση: Η συσκευή είναι αποσυνδεμένη από την παροχή τροφοδοσίας. Η συσκευή είναι αποσυνδεμένη από την παροχή νερού.

4.17.1 Αφαίρεση εσωτερικής πόρτας

1. Αφαιρέστε τις βίδες (1).

2. Αφαιρέστε την εσωτερική πόρτα προς τα επάνω (2).

4.17.2 Τοποθέτηση εσωτερικής πόρτας

1. Κινήστε το στεγανοποιητικό πόρτας μπροστά.

2. Μετακινήστε την εσωτερική πόρτα πίσω από το στεγανοποιητικό πόρτας.

3. Κλείστε την εσωτερική πόρτα.

4. Κινήστε το στεγανοποιητικό πόρτας προς τα επάνω.

Τα πλευρικά μέρη δείχνουν προς τα επάνω.

5. Μετακινήστε τον μεντεσέ πόρτας προς τα επάνω.

6. Ασφαλίστε τον μεντεσέ πόρτας με βίδες.

7. Τοποθετήστε την εσωτερική πόρτα στον μεντεσέ πόρτας.

8. Ασφαλίστε την εσωτερική πόρτα με βίδες.

2021-03-22_9001630792 Copyright by BSH Hausgeräte GmbH Σελίδα443από9894.18 Αντικατάσταση μεντεσέ πόρτας Προϋπόθεση: Η συσκευή είναι αποσυνδεμένη από την παροχή τροφοδοσίας. Η συσκευή είναι αποσυνδεμένη από την παροχή νερού. Η πρόσβαση στις συσκευές είναι ελεύθερη. Το πλευρικό πάνελ έχει αφαιρεθεί.→430 Η εξωτερική πόρτα έχει αφαιρεθεί. Η εσωτερική πόρτα έχει αφαιρεθεί. Ο πίνακας ελέγχου έχει αφαιρεθεί.→435 Τα ελατήρια πόρτας έχουν στερεωθεί.→436 Η ποδιά έχει αφαιρεθεί.→438 Έχει αφαιρεθεί η πλάκα υποδοχής βάσης.→439 Το κανάλι υπερχείλισης έχει αφαιρεθεί.→440

4.18.1 Αφαίρεση μεντεσέ πόρτας

1. 1. Απασφαλίστε το άγκιστρο συγκράτησης με ένα κατσαβίδι (1).

2. Τραβήξτε τον μεντεσέ πόρτας προς τα εμπρός (2).

2. Απελευθερώστε τη σύνδεση γείωσης στον μεντεσέ πόρτας.

4.18.2 Τοποθέτηση μεντεσέ πόρτας

Κίνδυνος ηλεκτροπληξίας λόγω ηλεκτροφόρων μερών! Κίνδυνος για τη ζωή από ηλεκτροπληξία σε περίπτωση ακατάλληλης

Τα ηλεκτρικά μέρη πρέπει να επισκευάζονται από εκπαιδευμένους ηλεκτρολόγους.

Μετά την επισκευή πραγματοποιήστε έλεγχο ασφάλειας σύμφωνα με το VDE 0701 ή κανονισμούς της συγκεκριμένης χώρας.

2021-03-22_9001630792 Copyright by BSH Hausgeräte GmbH Σελίδα444από9891. 1. Τοποθετήστε τον μεντεσέ στη συσκευή (1).

2. Μετακινήστε τον μεντεσέ προς τα κάτω (2) μέχρι να ασφαλίσει στη συσκευή.

Εάν δεν υπάρχει σύνδεσης γείωσης μπορεί να υπάρξει ηλεκτρικό δυναμικό στην πόρτα. Δημιουργήστε σύνδεση γείωσης.

2021-03-22_9001630792 Copyright by BSH Hausgeräte GmbH Σελίδα445από9894.19 Αντικατάσταση (κάτω) στεγανοποιητικού πόρτας Προϋπόθεση: Η συσκευή είναι αποσυνδεμένη από την παροχή τροφοδοσίας. Η συσκευή είναι αποσυνδεμένη από την παροχή νερού. Η εξωτερική πόρτα έχει αφαιρεθεί. Έχει αφαιρεθεί η πλάκα υποδοχής βάσης.→439 Έχει αφαιρεθεί η ποδιά (προαιρετικό).→438 Τα ελατήρια πόρτας έχουν αφαιρεθεί. Ο πίνακας ελέγχου έχει αφαιρεθεί. Αφαιρέθηκε η βάση της πλεξούδας καλωδίων κάτω δεξιά.

4.19.1 Αφαίρεση στεγανοποιητικού πόρτας

1. Αφαιρέστε τα δύο κλιπ συγκράτησης στο κάτω στεγανοποιητικό πόρτας (1, 2).

2. Αποσυνδέστε το κανάλι υπερχείλισης.

3. Ανασηκώστε και αφαιρέστε το λούκι υπερχείλισης.

2021-03-22_9001630792 Copyright by BSH Hausgeräte GmbH Σελίδα446από9894. Αφαιρέστε το κάτω στεγανοποιητικό πόρτας από την εσωτερική πόρτα.

4.19.2 Τοποθέτηση στεγανοποιητικού πόρτας

1. Τοποθετήστε τα στεγανοποιητικά πώματα αριστερά και δεξιά στη ράγα

στεγανοποίησης με το στεγανοποιητικό πόρτας.

2. Εισάγετε το στεγανοποιητικό πόρτας με το κλαπέτο σφράγισης στην εσωτερική

3. Ασφαλίστε το στεγανοποιητικό πόρτας με δύο κλιπ συγκράτησης.

2021-03-22_9001630792 Copyright by BSH Hausgeräte GmbH Σελίδα447από9894.20 Αντικατάσταση (επάνω) στεγανοποιητικού πόρτας Προϋπόθεση: Η συσκευή είναι αποσυνδεμένη από την παροχή τροφοδοσίας. Η συσκευή είναι αποσυνδεμένη από την παροχή νερού.

4.20.1 Αφαίρεση στεγανοποιητικού πόρτας

Αφαιρέστε το στεγανοποιητικό πόρτας από το εσωτερικό πλαίσιο.

4.20.2 Τοποθέτηση στεγανοποιητικού πόρτας

Το στεγανοποιητικό πόρτας πρέπει να κοπεί στο σωστό μήκος πριν από την εγκατάσταση. Αυτό είναι 1750 mm για συσκευές 81 cm σε ύψος και 1850 mm για συσκευές 86 cm σε ύψος.

1. Προετοιμάστε το κατάλληλο στεγανοποιητικό πόρτας.

2. Βεβαιωθείτε για τη σωστή θέση συναρμολόγησης του προφίλ στεγανοποίησης.

3. Η λευκή κουκκίδα πρέπει να είναι ευθυγραμμισμένη με τη λωρίδα

Το στεγανοποιητικό δεν πρέπει να είναι κυματιστό ή τεντωμένο στις γωνίες. Το στεγανοποιητικό κόβεται διαγώνια στα άκρα και στενεύει στο κάτω μέρος του δοχείου μπροστά. Τοποθετήστε το άκρο του στεγανοποιητικού ευθεία μπροστά κάτω από την εσωτερική πόρτα. Το στεγανοποιητικό πρέπει να ακουμπά στο πάλι του δοχείου όσο είναι δυνατόν. Σωστά τοποθετημένο στεγανοποιητικό πόρτας:

2021-03-22_9001630792 Copyright by BSH Hausgeräte GmbH Σελίδα448από9894.21 Αντικατάσταση EmotionLight Το EmotionLight είναι τοποθετημένο στην μπροστινή επάνω περιοχή του δοχείου έκπλυσης. Προϋπόθεση: Η συσκευή είναι αποσυνδεμένη από την παροχή τροφοδοσίας. Η συσκευή είναι αποσυνδεμένη από την παροχή νερού. Η πρόσβαση στις συσκευές είναι ελεύθερη. Έχει αφαιρεθεί το καπάκι εργασίας (προαιρετικό). Το δεξί πλευρικό πάνελ έχει αφαιρεθεί (προαιρετικό).→430

4.21.1 Αφαίρεση EmotionLight

1. Αποσυνδέστε το άγκιστρο συγκράτησης πίσω (1).

2. Αφαιρέστε το στήριγμα προς τα επάνω (2).

3. Αποσυνδέστε το φις από τον σύνδεσμο (κάτω δεξιά μπροστά στη συσκευή).

4. Αφαιρέστε την ηλεκτρική σύνδεση από τη μονάδα ισχύος.

5. Αφαιρέστε το EmotionLight από τη συσκευή.

4.21.2 Τοποθέτηση EmotionLight

1. Εισάγετε το στήριγμα στο πλαίσιο δοχείου έκπλυσης (1).

2021-03-22_9001630792 Copyright by BSH Hausgeräte GmbH Σελίδα449από9892. Συμπλέξτε το άγκιστρο συγκράτησης (2).

Ακατάλληλη εγκατάσταση! Ζημιά στο καλώδιο στην περιοχή του μεντεσέ πόρτας.

Τοποθετήστε το καλώδιο στην περιοχή του μεντεσέ πόρτας (ανάμεσα στην πλάκα μεντεσέ και το δοχείο έκπλυσης) ώστε να μην μπορεί να υποστεί βλάβες από τα κινούμενα μέρη. Τοποθετήστε το καλώδιο δεξιά κάτω.

2021-03-22_9001630792 Copyright by BSH Hausgeräte GmbH Σελίδα451από9894.22 Αντικατάσταση TimeLight Αντικαταστήστε το TimeLight μόνο ως ολοκληρωμένο μέρος. Η μονάδα TimeLight είναι στερεωμένη στο πίσω μέρος της πλάκας υποδοχής βάσης. Προϋπόθεση: Η συσκευή είναι αποσυνδεμένη από την παροχή τροφοδοσίας. Η συσκευή είναι αποσυνδεμένη από την παροχή νερού. Η ποδιά έχει αφαιρεθεί.→438 Έχει αφαιρεθεί και περιστραφεί η πλάκα υποδοχής βάσης.→439

4.22.1 Αφαίρεση TimeLight

1. Κάμψτε τα στοιχεία συγκράτησης (1) ελαφρώς προς τα έξω.

2. Τραβήξτε τη μονάδα TimeLight προς τα επάνω έξω από τον οδηγό (2).

4.22.2 Τοποθέτηση TimeLight

1. Κάμψτε τα στοιχεία συγκράτησης (1) ξανά προς τα μέσα.

2. Πιέστε τη μονάδα TimeLight προς τον οδηγό (2).

3. Συνδέστε την ηλεκτρική σύνδεση.

2021-03-22_9001630792 Copyright by BSH Hausgeräte GmbH Σελίδα452από9894.23 Αντικατάσταση Gap Illumination Προϋπόθεση: Η συσκευή είναι αποσυνδεμένη από την παροχή τροφοδοσίας. Η συσκευή είναι αποσυνδεμένη από την παροχή νερού. Η εξωτερική πόρτα είναι αποσυναρμολογημένη. Το πάνελ χειρισμού έχει αφαιρεθεί.

4.23.1 Αφαίρεση Gap Illumination

1. 1. Αποσυνδέστε τη συγκράτηση (1).

2. Αφαιρέστε την ηλεκτρική σύνδεση από τη μονάδα λειτουργίας (2).

2. 1. Αποσυνδέστε το πίσω άγκιστρο συγκράτησης (1).

2. Αφαιρέστε τις οπτικές ίνες φωτισμού (2).

2021-03-22_9001630792 Copyright by BSH Hausgeräte GmbH Σελίδα453από9893. 1. Αποσυνδέστε το άγκιστρο συγκράτησης (1).

2. Ανασηκώστε το PCB με το στήριγμα και αφαιρέστε το από το πλαίσιο μονάδας

4.23.2 Τοποθέτηση Gap Illumination

1. Εισάγετε το στήριγμα PCB στο πλαίσιο μονάδας λειτουργίας.

2. Σφίξτε με έναν ήχο "κλικ".

3. Τοποθετήστε τις οπτικές ίνες φωτισμού και σφίξτε μέχρι να ακούσετε έναν ήχο

4. Συνδέστε το καλώδιο στη μονάδα λειτουργίας.
