MANUAL DE USUARIO iQ300 SE43HS60CE SIEMENS
abrilhantador (1, 2).
Montar una rampa para pastillas para el modelo de 86cm ................873
Montar el inserto para utensilios de cocción al vapor.........................874

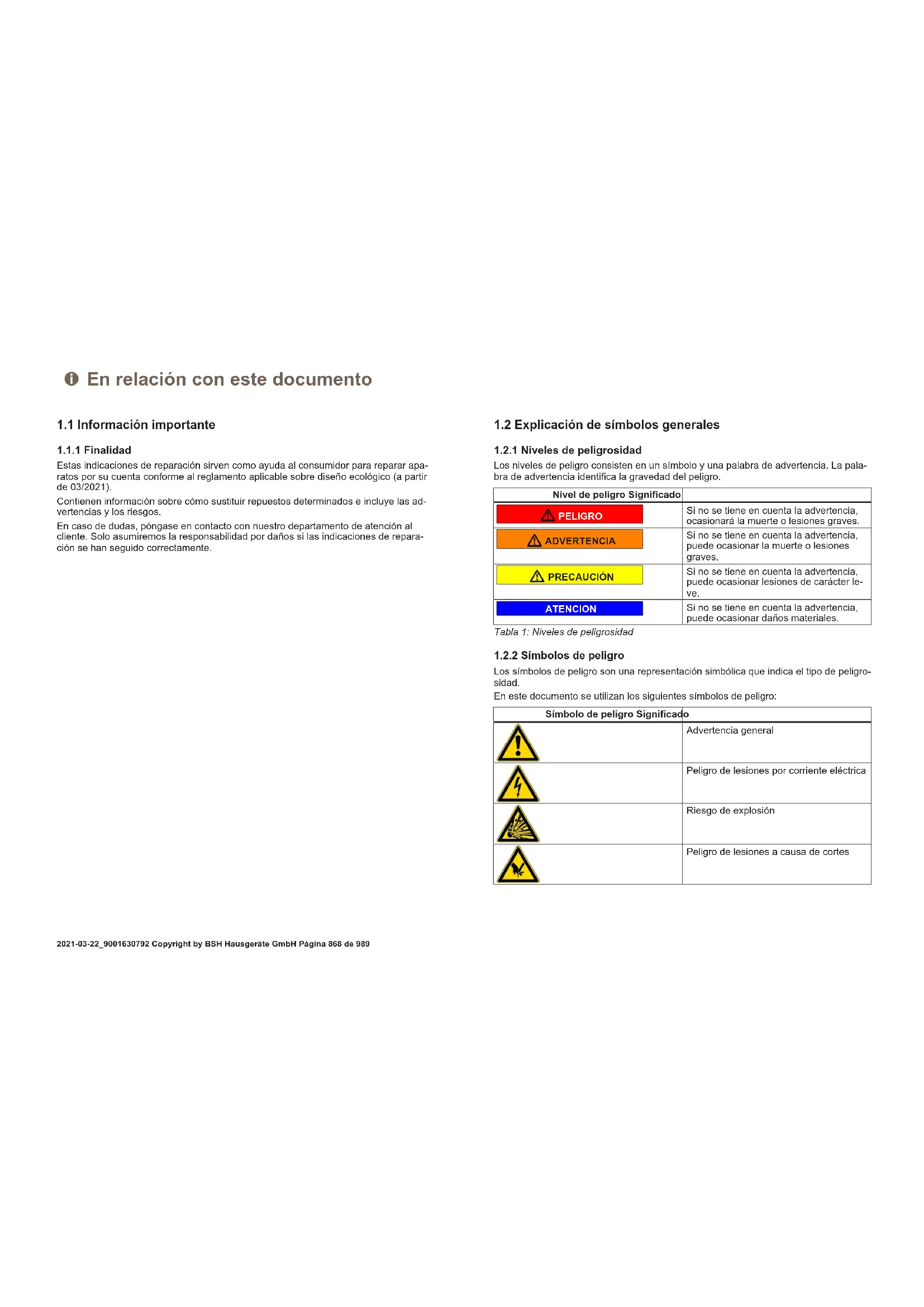

1.1 Información importante
Estas indicaciones de reparación sirven como ayuda al consumidor para reparar apa- ratos por su cuenta conforme al reglamento aplicable sobre diseño ecológico (a partir de 03/2021). Contienen información sobre cómo sustituir repuestos determinados e incluye las ad- vertencias y los riesgos. En caso de dudas, póngase en contacto con nuestro departamento de atención al cliente. Solo asumiremos la responsabilidad por daños si las indicaciones de repara- ción se han seguido correctamente.
1.2 Explicación de símbolos generales
1.2.1 Niveles de peligrosidad
Los niveles de peligro consisten en un símbolo y una palabra de advertencia. La pala- bra de advertencia identifica la gravedad del peligro. Nivel de peligro Significado PELIGRO Si no se tiene en cuenta la advertencia, ocasionará la muerte o lesiones graves. ADVERTENCIA Si no se tiene en cuenta la advertencia, puede ocasionar la muerte o lesiones graves. PRECAUCIÓN Si no se tiene en cuenta la advertencia, puede ocasionar lesiones de carácter le- ve. ATENCION Si no se tiene en cuenta la advertencia, puede ocasionar daños materiales. Tabla1: Niveles de peligrosidad
1.2.2 Símbolos de peligro
Los símbolos de peligro son una representación simbólica que indica el tipo de peligro- sidad. En este documento se utilizan los siguientes símbolos de peligro: Símbolo de peligro Significado Advertencia general Peligro de lesiones por corriente eléctrica Riesgo de explosión Peligro de lesiones a causa de cortes En relación con este documento 2021-03-22_9001630792 Copyright by BSH Hausgeräte GmbH Página868de989Símbolo de peligro Significado Peligro de lesiones por aplastamiento Peligro de lesiones por superficies calien- tes Peligro a causa de campos magnéticos de gran potencia Peligro derivado de radiación no ionizante Tabla2: Símbolos de peligro
1.2.3 Estructura de las advertencias
Las advertencias de este documento tienen una apariencia y una estructura uniformes. PELIGRO ¡Tipo y fuente del peligro! Posibles consecuencias de ignorar el peligro / la advertencia.
Medidas y prohibiciones para prevenir el peligro. El ejemplo siguiente muestra una advertencia de descarga eléctrica a causa de piezas o partes cargadas con tensión. Se menciona la medida para evitar el peligro. PELIGRO ¡Riesgo de descarga eléctrica debido a partes con tensión! Muerte por electrocución
Desconectar el aparato de la red al menos 60 segundos antes de comenzar con la reparación.
1.2.4 Símbolos generales
En este documento se utilizan los siguientes símbolos generales: Símbolo general Significado Identificación de una indicación especial (texto y/o gráfico) Símbolo general Significado Identificación de un consejo simple (solo texto) Identificación de un enlace a un video tu- torial Identificación de una herramienta requeri-
Identificación de una condición previa (prerrequisito) Identificación de una condición (si ..., en- tonces ...) Identificación de un resultado Iniciar Identificación de una tecla o botón [00123456] Identificación de un número de material Estado Identificación del texto / ventana mostra- do (en el display del aparato) Tabla3: Símbolos generales En relación con este documento 2021-03-22_9001630792 Copyright by BSH Hausgeräte GmbH Página869de989Seguridad
2.1 Instrucciones generales de seguridad
2.1.1 Todos los aparatos electrodomésticos
¡Riesgo de descarga eléctrica debido a piezas con tensión! ¡ ¡Los errores en las reparaciones que incluyan componentes eléctricos pueden provocar una descarga eléctrica! ¡ Desconectar el aparato de la red durante al menos 60segundos antes de comen- zar con el trabajo. ¡ Después de la reparación, encargar una prueba de seguridad conforme a VDE 0701 o los reglamentos específicos del país. ¡Riesgo de lesiones debido a bordes afilados! ¡ Usar guantes de protección. Riesgo de aplastamiento durante la reparación, mantenimiento, resolución de problemas y servicio debido a componentes pesados y móviles ¡ Usar calzado de seguridad. ¡ Asegure los componentes pesados para que no se caigan. ¡ No pegue partes del cuerpo en componentes móviles. ¡Riesgo para la seguridad/el funcionamiento del aparato! ¡ Utilizar únicamente los repuestos originales. ¡Riesgo de daños de los componentes sensibles a cargas electrostáticas (ESD)! ¡ No tocar los módulos, incluidas las conexiones y las pistas conductoras. Seguridad 2021-03-22_9001630792 Copyright by BSH Hausgeräte GmbH Página870de989Herramientas y auxiliares Designacion Detalles Imagenes Destornillador Torx T20 con orificio de centrado [00340764] 100mm, para tornillos de segu- ridad Destornillador aisla- do Torx T15 con orificio de centrado [15000626] Longitud 125mm, para tornillos con pin de seguridad Destornillador plano Punta 10mm x 1,6mm x 200mm Alicates de punta redonda [00340871] Longitud: 200mm Herramientas y auxiliares 2021-03-22_9001630792 Copyright by BSH Hausgeräte GmbH Página871de989Reparación
4.1 Sustituir la tapa superior
Requisito: El aparato está desconectado de la red eléctrica. Se puede acceder libremente al aparato.
4.1.1 Desmontar la tapa superior
1. Extraer los dos tornillos de la parte trasera (1) (opcional).
2. Presionar las dos palancas de sujeción bajo la tapa superior hacia arriba (2).
3. Levantar la tapa superior un poco en el frontal (3).
4. Empujar la tapa superior hacia la parte trasera (4).
5. Quitar la tapa superior.
4.1.2 Montar la tapa superior
1. Fijar la parte trasera de la tapa superior en las guías con los aros de retención (1).
2. Presionar la tapa superior hacia delante (2).
3. Presionar el frontal de la tapa superior hacia abajo hasta que las dos palancas de
sujeción hagan un clic de forma audible al encajar en su sitio (3).
4. Volver a atornillar los dos tornillos (4) (opcional).
Reparación 2021-03-22_9001630792 Copyright by BSH Hausgeräte GmbH Página872de9894.2 Montar el sistema de cesta Requisito: La cesta correspondiente se ha extraído del aparato.
4.2.1 Montar una rampa para pastillas para el modelo de 86cm
Herramientas necesarias: Guía [00614935] Clip de soporte de copas [00618565]
1. Insertar la rampa para pastillas de forma diagonal en el frontal de la cesta.
2. Centrar la rampa para pastillas hasta que haga clic en su sitio.
4.2.2 Montar el clip de soporte de vasos y tazas
Herramientas necesarias: Guía [00614935] Clip de soporte de copas [00618565] Al lavar copas, el clip de soporte de copas se puede desplegar. El ángu- lo adicional reduce la recogida de agua en la parte inferior de las copas. En el caso de los vasos altos, se recomienda dejar el clip de soporte de copas tumbado. Si las cestas superiores tienen un inserto de plástico opcional, debe ex- traerse primero.
1. Extraer el inserto de plástico.
2. Encajar el clip de soporte de copas hasta que haga clic en su sitio.
4.2.3 Montar el inserto para utensilios de cocción al vapor
Encajar el inserto para utensilios de cocción al vapor con las piezas del final bajo el sistema de cesta. Reparación 2021-03-22_9001630792 Copyright by BSH Hausgeräte GmbH Página874de9894.3 Sustituir el sistema varioDrawer
4.3.1 Extraer el sistema varioDrawer
1. Doblar las solapas del asa hacia dentro.
2. Retirar el asa hacia arriba.
3. Presionar los insertos de plástico laterales hacia afuera y empujarlos hacia arriba
para sacarlos del bastidor. Reparación 2021-03-22_9001630792 Copyright by BSH Hausgeräte GmbH Página875de9894. Doblar cuidadosamente las lengüetas de guía.
5. Extraer las varillas plegables de las lengüetas.
6. Presionar el bastidor de metal en la parte frontal para extraerlo de sus soportes.
7. Empujar el bastidor de metal hacia atrás para sacarlo de las guías.
1. Destornillar el brazo aspersor superior (1) y tirar para retirarlo (2).
2. Tirar del brazo aspersor inferior para retirarlo.
4.4.2 Montar el brazo aspersor
1. Insertar el brazo aspersor inferior.
El brazo aspersor encaja en su posición.
2. Insertar el brazo aspersor superior y atornillarlo firmemente en su lugar.
Reparación 2021-03-22_9001630792 Copyright by BSH Hausgeräte GmbH Página877de9894.5 Sustituir los filtros
4.5.1 Retirar los filtros
1. Girar el filtro grueso en sentido antihorario (1) y retirar el sistema del filtro (2).
Comprobar que no caigan objetos extraños en el desagüe.
1. Volver a montar el sistema del filtro.
Debe asegurarse que las pestañas de bloqueo del filtro grueso encajen en su posición.
2. Insertar el sistema del filtro en el aparato y girar el filtro grueso en sentido horario.
Debe asegurarse que las flechas coincidan. Reparación 2021-03-22_9001630792 Copyright by BSH Hausgeräte GmbH Página878de9894.6 Montar el cabezal aspersor para bandeja de horno
1. Retirar la cesta superior.
2. Insertar el cabezal aspersor para bandeja de horno en el soporte (1) y girarlo a la
derecha (2). El cabezal aspersor para bandeja de horno encaja en su posición. Reparación 2021-03-22_9001630792 Copyright by BSH Hausgeräte GmbH Página879de9894.7 Sustituir el cable de alimentación Requisito: El aparato está desconectado del suministro eléctrico. El aparato está desconectado del suministro de agua. Puede accederse libremente al aparato.
4.7.1 Desenchufar el cable de alimentación
Mover el enchufe del cable de potencia hacia arriba y abajo con cuidado y sacarlo de la toma de corriente.
4.7.2 Enchufar el cable de alimentación
ATENCION ¡Sobrecalentamiento de la conexión principal! Riesgo de incendio
Insertar con firmeza el cable de alimentación hasta que haga clic.
Insertar el enchufe del cable de potencia en la toma de corriente hasta que el en- chufe haga clic al colocarse en su sitio. Reparación 2021-03-22_9001630792 Copyright by BSH Hausgeräte GmbH Página880de9894.8 Sustituir la tapa del detergente Se puede usar un pequeño destornillador como palanca. Requisito: El aparato está desconectado del suministro eléctrico. El aparato está desconectado del suministro de agua. La puerta se ha abierto. Se ha abierto la tapa del detergente.
2. Hacer palanca en la parte inferior de la tapa del detergente para sacarla de los
rieles guía y quitar la parte superior de la tapa del detergente de los rieles guía.
1. Insertar el borde largo del muelle en el orificio de montaje de la cubeta de deter-
2. Insertar el borde pequeño del muelle en el orificio de montaje de la tapa del deter-
3. Presionar la tapa contra la cubeta de detergente (3).
4.8.3 Montar la tapa del detergente
1. Insertar la tapa del detergente 5mm antes de la posición completamente abierta
en uno de los laterales de los rieles guía. Hacer un poco de fuerza y presionar el lateral opuesto en los rieles guía.
2. Comprobar el funcionamiento de la tapa del detergente.
Reparación 2021-03-22_9001630792 Copyright by BSH Hausgeräte GmbH Página881de9894.9 Sustituir la tapa de la bomba de agua residual Requisito: Se ha extraído la cesta. Se han extraído los filtros.→878
4.9.1 Retirar la tapa de la bomba de agua residual
1. Secar todo el agua.
Utilizar una esponja si es necesario.
2. Sacar la tapa de la bomba utilizando una cuchara y sujetarla por el travesaño.
3. Levantar la tapa de la bomba inclinada hacia dentro y retirarla.
4.9.2 Montar la tapa de la bomba de agua residual
Insertar la tapa de la bomba (1) y presionar hacia abajo (2).
La tapa de la bomba encaja en su posición. Reparación 2021-03-22_9001630792 Copyright by BSH Hausgeräte GmbH Página882de9894.10 Sustituir el panel lateral Requisito: El aparato está desconectado del suministro eléctrico. El aparato está desconectado del suministro de agua. Puede accederse libremente al aparato. Aparatos de libre instalación: se ha quitado la tapa superior.→872
2. Inclinar el panel lateral algo hacia fuera en la parte superior (2).
3. Bajar el panel lateral y retirarlo del canal de la base (3).
Reparación 2021-03-22_9001630792 Copyright by BSH Hausgeräte GmbH Página883de9894.10.2 Montar el panel lateral
1. Insertar el panel lateral en el canal de la base (1).
Fig.2: Totalmente integrado
2. Presionar el panel lateral para que encaje en el aparato (2).
3. Asegurar el panel lateral con los tornillos (3).
Reparación 2021-03-22_9001630792 Copyright by BSH Hausgeräte GmbH Página884de9894.11 Sustituir la puerta exterior Requisito: El aparato está desconectado del suministro eléctrico. El aparato está desconectado del suministro de agua.
4.11.1 Extraer la puerta exterior
Retirar los tornillos que se describen siguiendo estos pasos.
2. Retirar los cuatro tornillos.
Asegurar la puerta sujetándola por un lateral. Retirar los dos tornillos. Reparación 2021-03-22_9001630792 Copyright by BSH Hausgeräte GmbH Página885de9894.11.2 Montar la puerta exterior ATENCION ¡Cables que se han colocado de forma incorrecta o que no se han asegurado! Daños en el cableado

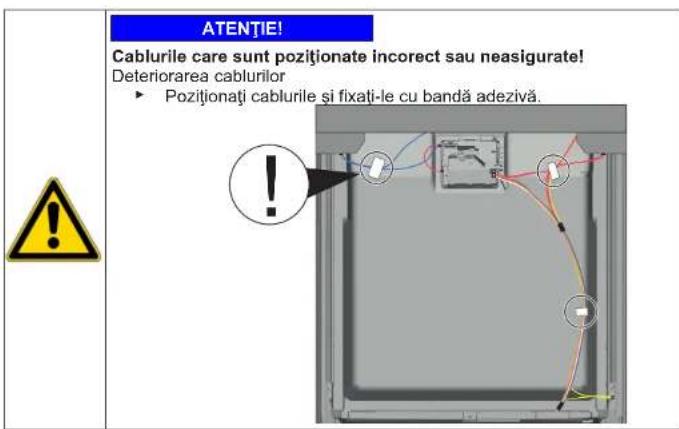

Colocar los cables y asegurarlos en su sitio con cinta adhesiva.
Requisito: La manta aislante se ha colocado y fijado correctamente en el interior de la puerta exterior. Las bisagras están insertadas en la puerta exterior.
1. Cerrar la puerta interior sin hacerlo bruscamente.
2. Empujar la puerta exterior hacia arriba por debajo del cuadro de mandos (1).
3. Presionar la puerta exterior hacia la puerta interior y mantenerla firme (2).
Asegurar la puerta sujetándola por un lateral. Reparación 2021-03-22_9001630792 Copyright by BSH Hausgeräte GmbH Página886de989Abrir la puerta y fijarla con dos tornillos (tornillos metálicos 4x11mm).
5. Fijar la puerta exterior con cuatro tornillos (tornillos metálicos 4x11mm).
Reparación 2021-03-22_9001630792 Copyright by BSH Hausgeräte GmbH Página887de9894.12 Sustituir el cuadro de mandos Si un módulo de mandos está defectuoso, debe sustituirse todo el cua- dro de mandos. Requisito: El aparato está desconectado del suministro eléctrico. El aparato está desconectado del suministro de agua. Se ha retirado la puerta exterior. Se ha retirado la puerta exterior (totalmente integrado/integrado).
4.12.1 Extraer el cuadro de mandos
1. Desconectar las conexiones eléctricas del cuadro de mandos y el sensor de nivel
bajo de abrillantador (1, 2).
2. Desconectar el cable a tierra (3) (opcional).
3. Abrir la puerta del aparato.
4. Asegurar el cuadro de mandos para evitar que caiga (agarrarlo).
5. Retirar seis tornillos.
6. Extraer el cuadro de mandos.
4.12.2 Montar el cuadro de mandos
1. Retirar la cubierta de guía de cables hacia fuera.
2. 1. Abrir la puerta ligeramente (1).
2. Fijar en la ranura del canal de la base (2).
3. Cerrar lentamente la puerta (3).
El sistema de cables se fija de forma automática a la bisagra de la puerta. Reparación 2021-03-22_9001630792 Copyright by BSH Hausgeräte GmbH Página889de9893. 1. Cerrar la puerta ligeramente (4).
2. Mover la ranura hacia la parte posterior y liberar la bisagra de la puerta (5).
3. Abrir la puerta (6).
4. Repetir el proceso en el otro lado del aparato.
Reparación 2021-03-22_9001630792 Copyright by BSH Hausgeräte GmbH Página890de9894.14 Sustituir el zócalo Las patas son idénticas y se pueden intercambiar. Requisito: El aparato está desconectado del suministro eléctrico. El aparato está desconectado del suministro de agua. Se ha retirado la puerta exterior. Se ha retirado la puerta exterior (totalmente integrado/integrado).
Extracción incorrecta. Si el panel inferior se afloja en el lateral y se extrae, se pueden rom- per las dos placas de fijación. Si solo se daña una placa de fijación, el lateral se puede cambiar, ya que las placas de fijación son idénti- cas. Se recomienda colocar algo debajo del aparato en la parte frontal y lateral para aliviar la carga en el panel inferior con las patas.
2. Acceder a las guías (1) con un destornillador y presionar la sujeción hacia abajo
3. Retirar el panel.
4. Extraer las patas hacia delante (1).
4.14.2 Montar el zócalo
1. Insertar las patas.
2. Fijar el panel inferior en la parte superior (1) y presionarlo hasta que se coloque
en su sitio y se escuche un clic (2). Reparación 2021-03-22_9001630792 Copyright by BSH Hausgeräte GmbH Página891de9894.15 Sustituir la placa de enchufes de la base El zócalo de la base está colocado en el área inferior en el frontal. Requisito: El aparato está desconectado del suministro eléctrico. El aparato está desconectado del suministro de agua. Se ha quitado el frontal del mueble (opcional). Se ha retirado la puerta exterior. Se ha retirado la puerta exterior (totalmente integrado/integrado). Se ha quitado el panel inferior (opcional).→891
4.15.1 Extraer la placa de enchufes de la base
1. Extraer los dos tornillos (1).
2. Desenganchar los elementos de sujeción (2).
3. Inclinar la placa de enchufes de la base con cuidado hacia delante (1).
Según la serie del modelo, el cable de alimentación de la luz Emo- tionLight sigue asegurado a la base. Desbloquear el cable de alimentación en la lengüeta de retención y tirar de la par- te trasera (opcional) (2).
Montar la placa de enchufes de la base en orden inverso. Reparación 2021-03-22_9001630792 Copyright by BSH Hausgeräte GmbH Página892de9894.16 Sustituir el conducto de desbordamiento El conducto de desbordamiento se encuentra en el área inferior frontal del aparato. Requisito: El aparato está desconectado del suministro eléctrico. El aparato está desconectado del suministro de agua. Se ha quitado el frontal del mueble (opcional). Se ha retirado la puerta exterior. Se ha quitado el panel inferior (opcional).→891 Se ha quitado la placa de enchufes de la base.→892
4.16.1 Extracción del canal de desagüe
Restos de agua ¡ Cuando se retira el tubo de desagüe, podrían salir restos de agua. ¡ Recoger el agua o, mediante la jeringa de succión, retirarla de la cu- beta de lavado.
1. Hacer palanca para sacar del mecanismo de sujeción por la parte superior (1, 2).
2. Soltar el elemento de sujeción por la parte superior.
3. 1. Insertar el destornillador por debajo del cierre metálico (1).
2. Liberar suavemente el cierre metálico (2).
Reparación 2021-03-22_9001630792 Copyright by BSH Hausgeräte GmbH Página893de9894. Sacar el conducto de desbordamiento levantándolo.
4.16.2 Montar el conducto de desbordamiento
¡Daños por agua debido al montaje incorrecto del conducto de desbor- damiento! Insertar correctamente el conducto de desbordamiento en la parte infe- rior en la guía de la base. Encajar correctamente el conducto de desbordamiento en su posición por la parte superior.
1. 1. Colocar el conducto de desbordamiento (1).
2. Deslizar el conducto de desbordamiento dentro de la junta (2).
3. Presionar el conducto de desbordamiento en la guía de la junta (3).
4. Insertar el conducto de desbordamiento cuidadosamente (4).
5. Encajar el conducto de desbordamiento (5).
Reparación 2021-03-22_9001630792 Copyright by BSH Hausgeräte GmbH Página894de9892. Comprobar el montaje en los lados izquierdo y derecho. 3. Comprobar que el asiento sea firme.
4. Encajar los enganches de metal en los lados izquierdo y derecho.
Reparación 2021-03-22_9001630792 Copyright by BSH Hausgeräte GmbH Página895de9894.17 Sustituir la puerta interior Requisito: El aparato está desconectado del suministro eléctrico. El aparato está desconectado del suministro de agua.
1. Retirar los tornillos (1).
2. Extraer la puerta interior hacia arriba (2).
4.17.2 Montar la puerta interior
1. Abatir la junta de la puerta hacia delante.
2. Desplazar la puerta interior detrás de la junta de la puerta.
3. Cerrar la puerta interior.
4. Abatir la junta de la puerta hacia arriba.
Las partes laterales señalan hacia arriba.
5. Desplazar la bisagra de la puerta hacia arriba.
6. Fijar la bisagra de la puerta con tornillos.
7. Colocar la puerta interior en la bisagra de la puerta.
8. Fijar la puerta interior con tornillos.
Reparación 2021-03-22_9001630792 Copyright by BSH Hausgeräte GmbH Página896de9894.18 Sustituir la bisagra de la puerta Requisito: El aparato está desconectado del suministro eléctrico. El aparato está desconectado del suministro de agua. Puede accederse libremente al aparato. Se ha retirado el panel lateral.→883 Se ha retirado la puerta exterior. Se ha retirado la puerta interior. Se ha retirado el cuadro de mandos.→888 Se han fijado los muelles de la puerta.→889 Se ha quitado el panel inferior.→891 Se ha quitado la chapa metálica de detrás del zócalo.→892 Se ha retirado el canal de desbordamiento.→893
4.18.1 Desmontar la bisagra de la puerta
1. 1. Abrir el enganche de sujeción con un destornillador (1).
2. Sacar la bisagra de la puerta tirando de ella hacia adelante (2).
2. Soltar la conexión a tierra de la bisagra de la puerta.
4.18.2 Montar la bisagra de la puerta

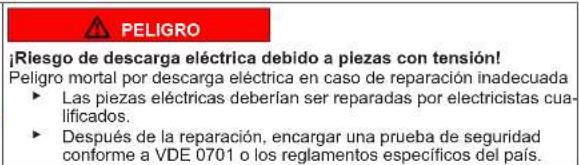

PELIGRO ¡Riesgo de descarga eléctrica debido a piezas con tensión! Peligro mortal por descarga eléctrica en caso de reparación inadecuada
Las piezas eléctricas deberían ser reparadas por electricistas cua- lificados.
Después de la reparación, encargar una prueba de seguridad conforme a VDE 0701 o los reglamentos específicos del país. Reparación 2021-03-22_9001630792 Copyright by BSH Hausgeräte GmbH Página897de9891. 1. Colocar la bisagra en el aparato (1).
2. Desplazar la bisagra hacia abajo (2) hasta que se enganche al aparato.
Si falta la conexión a tierra, puede haber tensión de red en la puerta. Establecer la conexión a tierra. Reparación 2021-03-22_9001630792 Copyright by BSH Hausgeräte GmbH Página898de9894.19 Sustituir la junta de la puerta (inferior) Requisito: El aparato está desconectado del suministro eléctrico. El aparato está desconectado del suministro de agua. Se ha retirado la puerta exterior. Se ha quitado el zócalo de la base.→892 Se ha quitado el panel inferior (opcional).→891 Se han quitado los muelles de la puerta. Se ha retirado el cuadro de mandos. Se ha quitado el soporte del cableado en la parte inferior derecha.

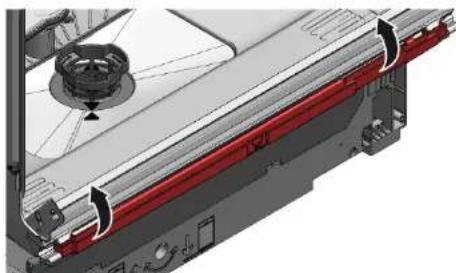

4.19.1 Retirar la junta de la puerta
1. Retirar los dos clips de retención en la junta inferior de la puerta (1, 2).
2. Desprender el canal de desbordamiento.
3. Sacar el canal de desbordamiento levantándolo.
Reparación 2021-03-22_9001630792 Copyright by BSH Hausgeräte GmbH Página899de9894. Retirar de la puerta interior la junta inferior de la puerta.
4.19.2 Montar la junta de la puerta
1. Encajar las tapas de sellado en los lados izquierdo y derecho en el riel de sellado
con la junta de la puerta.
2. Insertar la junta de la puerta con la parte plana de la junta en la puerta interior.
3. Asegurar la junta de la puerta con dos clips de retención.
Reparación 2021-03-22_9001630792 Copyright by BSH Hausgeräte GmbH Página900de9894.20 Sustituir la junta de la puerta (superior) Requisito: El aparato está desconectado del suministro eléctrico. El aparato está desconectado del suministro de agua.
4.20.1 Retirar la junta de la puerta
Retirar la junta de la puerta del marco interior.
4.20.2 Montar la junta de la puerta
La junta de la puerta debe estar cortada a la longitud correcta antes del montaje. Esta es de 1750mm para aparatos de 81cm de altura y de 1850mm para aparatos de 86cm de altura.
1. Preparar la junta adecuada de la puerta.
2. Asegurar la posición de montaje correcta del perfil de sellado.
3. El punto blanco debe quedar a la altura de la banda de sellado donde empieza el
La junta de la puerta no debe quedar ondulada o tirante en las es- quinas. La junta está cortada en diagonal en los extremos y se va estrechando hacia la parte inferior del cajón en el frontal. Colocar el extremo de la junta directamente en el frontal debajo de la puerta inte- rior. La junta debe situarse contra el lateral del cajón tanto como sea posible. Junta de la puerta montada correctamente: Reparación 2021-03-22_9001630792 Copyright by BSH Hausgeräte GmbH Página901de9894.21 Sustituir el sistema EmotionLight La luz EmotionLight está colocada en el área exterior frontal superior de la cuba. Requisito: El aparato está desconectado del suministro eléctrico. El aparato está desconectado del suministro de agua. Puede accederse libremente al aparato. Se ha retirado la tapa superior (opcional). Se ha retirado el panel del lateral derecho (opcional).→883
4.21.1 Extraer el sistema EmotionLight
1. Desenganchar el gancho del mecanismo de sujeción por la parte trasera (1).
2. Extraer el soporte hacia arriba (2).
3. Sacar el enchufe del conector (parte inferior derecha del frontal del aparato).
4. Extraer la conexión eléctrica del módulo de potencia.
1. Insertar el soporte en el marco de la cuba de lavado (1).
ATENCION ¡Montaje incorrecto! Daños en el cable en el área de la bisagra de la puerta.
Montar el cable en el área de la bisagra de la puerta (entre la bisagra de la placa y el depósito de aclarado), de modo que las piezas móviles no puedan dañarlo. Montar el cable en la parte lateral inferior derecha. Reparación 2021-03-22_9001630792 Copyright by BSH Hausgeräte GmbH Página903de989Fig.3: Cable plano
4. Insertar el conector.
Reparación 2021-03-22_9001630792 Copyright by BSH Hausgeräte GmbH Página904de9894.22 Sustituir el sistema TimeLight El sistema de luz TimeLight se debe sustituir únicamente como una pie- za completa. El módulo de luz TimeLight se fija en la parte trasera de la placa de en- chufes de la base. Requisito: El aparato está desconectado del suministro eléctrico. El aparato está desconectado del suministro de agua. Se ha quitado el panel inferior.→891 Se ha extraído y girado la placa de enchufes de la base.→892
4.22.1 Extraer el sistema TimeLight
1. Doblar los elementos de sujeción (1) ligeramente hacia afuera.
2. Sacar el módulo de luz TimeLight de la guía (2), hacia arriba.
4.22.2 Montar el sistema TimeLight
1. Volver a doblar los elementos de sujeción (1).
2. Insertar el módulo de luz TimeLight en la guía (2).
3. Enchufar la conexión eléctrica.
Reparación 2021-03-22_9001630792 Copyright by BSH Hausgeräte GmbH Página905de9894.23 Sustituir la iluminación lateral Requisito: El aparato está desconectado del suministro eléctrico. El aparato está desconectado del suministro de agua. La puerta exterior está desmontada. Se ha retirado el panel de mandos.
4.23.1 Retirar la iluminacion lateral
1. 1. Soltar la sujeción (1).
2. Retirar la conexión eléctrica del módulo de mandos (2).
2. 1. Soltar el enganche de sujeción por la parte trasera (1).
2. Retirar la fibra de luz (2).
Reparación 2021-03-22_9001630792 Copyright by BSH Hausgeräte GmbH Página906de9893. 1. Soltar el enganche de sujeción (1).
