LIETOŠANAS INSTRUKCIJA iQ300 SE43HS60CE SIEMENS

Vispārējie drošības norādījumi .....................................................................542

Fiksējamā krūžu balsta uzstādīšana.................................................545

Tvaicētāja ieliktņa uzstādīšana ........................................................546

Izsmidzinātāja noņemšana ..............................................................549

Izsmidzinātāja uzstādīšana..............................................................549

Cepamplāts izsmidzinātājgalviņa..................................................................551

Mazgāšanas līdzekļa tvertnes vāka nomaiņa.................................................553

Mazgāšanas līdzekļa tvertnes vāka noņemšana.................................553

Mazgāšanas līdzekļa tvertnes vāka uzstādīšana ................................553

Notekūdeņu sūkņa vāka nomaiņa ..................................................................554

Notekūdeņu sūkņa vāka noņemšana .................................................554

Notekūdeņu sūkņa vāka uzstādīšana.................................................554

Durvju ārējās daļas nomaiņa..........................................................................557

Durvju ārējās daļas noņemšana ........................................................557

Durvju ārējās daļas uzstādīšana........................................................557

Vadības paneļa uzstādīšana .............................................................559

Priekšējā paneļa uzstādīšana............................................................562

Durvju iekšējās daļas nomaiņa.......................................................................567

Durvju iekšējās daļas noņemšana .....................................................567

Durvju iekšējās daļas uzstādīšana.....................................................567

(Apakšējā) durvju blīvējuma nomaiņa.............................................................570

Durvju blīvējuma uzstādīšana............................................................571

(Augšējā) durvju blīvējuma nomaiņa...............................................................572

Gaismekļa Gapillumination uzstādīšana ..........................................578 Informācija par remontu-Trauku mazgājamā mašīna 2021-03-22_9001630792 Autortiesības BSH Hausgeräte GmbH Lappuse539no989Par šo dokumentu

1.1 Būtiska informācija

Šie labošanas ieteikumi ir paredzēti patērētājam, patstāvīgi labojot ierīces, saskaņā ar piemērojamo Ekodizaina regulu (sākot no 03.2021.). Tajā ir sniegta informācija par to, kā nomainīt noteiktas rezerves daļas, kā arī brīdināju- mi un riski. Jautājumu gadījumā lūdzam sazināties ar mūsu klientu apkalpošanas dienestu. Mēs esam atbildīgi par zaudējumiem tikai tad, ja ir pienācīgi ievēroti šie labošanas ieteiku- mi.

1.2 Simbolu skaidrojums

1.2.1 Bīstamības līmeņi

Brīdinājuma līmeņus veido simbols un signālvārds. Signālvārds apzīmē bīstamības pakāpi. Brīdinājuma līmenis Nozīme BĪSTAMI Brīdinājuma paziņojuma neievērošanas rezultātā iestāsies nāve vai radīsies sma- gas traumas.

Brīdinājuma paziņojuma neievērošanas rezultātā var iestāties nāve vai rasties smagas traumas.

Brīdinājuma paziņojuma neievērošanas rezultātā var rasties nelielas traumas. UZMANĪBU! Brīdinājuma paziņojuma neievērošanas rezultātā var rasties kaitējums īpašumam. Tabula1: Bīstamības līmeņi

1.2.2 Bīstamības simboli

Bīstamības simboli ir simboliski apzīmējumi, kas sniedz norādes par bīstamības veidu. Šajā dokumentā ir izmantoti šādi bīstamības simboli: Bīstamības simbols Nozīme Vispārējs brīdinājuma paziņojums Elektriskā sprieguma radīts ap- draudējums Sprādzienbīstamības risks Griezumu bīstamība Saspiešanas bīstamība Par šo dokumentu 2021-03-22_9001630792 Autortiesības BSH Hausgeräte GmbH Lappuse540no989Bīstamības simbols Nozīme Karstu virsmu radīta bīstamība Spēcīgu magnētisko lauku radīta bīstamība Nejonizējoša starojuma radīta bīstamība Tabula2: Bīstamības simboli

1.2.3 Brīdinājumu struktūra

Šajā dokumentā sniegtajiem brīdinājumiem ir standartizēts noformējums un standar- tizēta struktūra. BĪSTAMI Bīstamības veids un avots! Iespējamās sekas, kas rodas, neievērojot bīstamības paziņojumu / brīdinājumu.

Bīstamības novēršanas pasākumi un aizliegumi. Nākamajā piemērā ir parādīts brīdinājums, kas apzīmē elektrotrieciena risku, ko rada spriegumaktīvas detaļas. Ir norādīts bīstamības novēršanas pasākums. BĪSTAMI Elektrotrieciena risks, ko rada spriegumaktīvas detaļas! Nāvējošs elektrotrieciens

Atvienojiet iekārtas no strāvas padeves vismaz 60 sekundes pirms labošanas sākšanas.

1.2.4 Vispārīgie simboli

Šajā dokumentā ir izmantoti šādi vispārīgie simboli: Visp. simbols Nozīme Īpašu ieteikumu apzīmējums (teksts un/ vai grafika) Vienkāršu ieteikumu apzīmējums (tikai teksts) Visp. simbols Nozīme Video pamācības saites apzīmējums Nepieciešamo rīku apzīmējums Nepieciešamo priekšnosacījumu apzīmējums Nosacījuma apzīmējums (ja ..., tad ...) Rezultāta apzīmējums Sākt Taustiņa vai pogas apzīmējums [00123456] Materiāla numura apzīmējums Statuss Attēlotā teksta / loga apzīmējums (iekārtas displejā) Tabula3: Vispārīgie simboli Par šo dokumentu 2021-03-22_9001630792 Autortiesības BSH Hausgeräte GmbH Lappuse541no989Drošība

2.1 Vispārējie drošības norādījumi

2.1.1 Visām mājsaimniecības ierīcēm

Elektrotrieciena risks spriegumaktīvu daļu dēļ! ¡ Ja remonts, kas skar elektriskās daļas, ir veikts kļūdaini, pastāv elektrotrieciena risks! ¡ Ierīcei ir jābūt atvienotai no tīkla vismaz 60sekundes, pirms sāk darbu. ¡ Pēc remonta ierīces drošība ir jāpārbauda atbilstīgi noteikumiem VDE0701 vai valsts noteikumiem. Savainojumu risks asu malu dēļ! ¡ Valkājiet aizsargcimdus. Saspiešanas risks labošanas, uzturēšanas, traucējumu novēršanas un apkopes laikā, ko rada smagas un kustīgas detaļas ¡ Valkājiet aizsargapavus. ¡ Nostipriniet smagas detaļas, lai tās nenokristu. ¡ Neievietojiet ķermeņa daļas kustīgās detaļās. Ierīces drošības/darbības traucējuma risks! ¡ Izmantojiet tikai oriģinālās rezerves daļas. Pret elektrostatisko izlādi jutīgu daļu (ESDS) bojājuma risks! ¡ Neaiztieciet moduļus, ieskaitot savienojumus un vadojumu. Drošība 2021-03-22_9001630792 Autortiesības BSH Hausgeräte GmbH Lappuse542no989Piederumi un palīglīdzekļi Apzīmējums Sīkāka informācija Attēli Skrūvgriezis Torx T20 ar urbumu [00340764] 100mm, skrūvēm ar drošības tapiņu Skrūvgriezis Torx T15 Garums: 80mm Plakanais skrūvgriezis Izmērs: 10mmx1,6mmx200mm Asknaibles [00340871] Garums: 200mm, taisnas Piederumi un palīglīdzekļi 2021-03-22_9001630792 Autortiesības BSH Hausgeräte GmbH Lappuse543no989Remonts

4.1 Darbvirsmas nomaiņa

Prasība: Ierīces elektropadevei ir jābūt atvienotai. Pie ierīces ir jāvar netraucēti piekļūt.

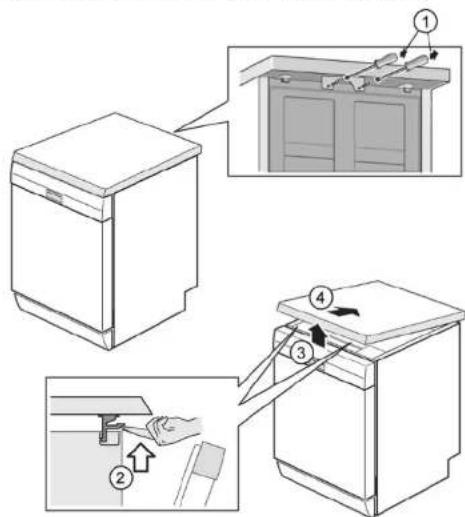

4.1.1 Darbvirsmas noņemšana

1. Izskrūvējiet abas skrūves aizmugurē (1) (papildaprīkojums).

2. Abus aizturus darbvirsmas apakšā uzspiediet uz augšu (2).

3. Mazliet paceliet darbvirsmas priekšdaļu (3).

4. Nobīdiet darbvirsmu uz aizmuguri (4).

5. Noņemiet darbvirsmu.

4.1.2 Darbvirsmas uzstādīšana

1. Ar aizturgredzeniem fiksējiet darbvirsmas aizmuguri vadotnēs (1).

2. Spiediet darbvirsmu uz priekšu (2).

3. Spiediet darbvirsmas priekšdaļu uz leju, līdz abi aizturi nostiprinās vietā tā, ka at-

4. Ieskrūvējiet abas skrūves (4) (papildaprīkojums).

Remonts 2021-03-22_9001630792 Autortiesības BSH Hausgeräte GmbH Lappuse544no9894.2 Grozu sistēmas uzstādīšana Prasība: Attiecīgais grozs ir izņemts no ierīces.

4.2.1 86cm modeļa režģa teknes uzstādīšana

Speciāli rīki: Režģa tekne [00614935] Fiksējamais krūžu balsts [00618565]

1. Diagonāli ielieciet režģa tekni groza priekšdaļā.

2. Centrēti uzspiediet režģa tekni vietā tā, ka atskan klikšķis.

4.2.2 Fiksējamā krūžu balsta uzstādīšana

Speciāli rīki: Režģa tekne [00614935] Fiksējamais krūžu balsts [00618565] Lai mazgātu krūzes, var uzlocīt fiksējamo krūžu balstu. Papildu slīpuma dēļ ūdens mazāk krājas krūzēs. Lai mazgātu augstas glāzes, ir ieteicams fiksējamo krūžu balstu atstāt nolocītu. Ja augšējos grozos ir papildaprīkojuma plastmasas ieliktnis, tas ir ie- priekš jāizņem.

1. Izņemiet plastmasas ieliktni.

2. Nostipriniet fiksējamo krūžu balstu vietā tā, ka atskan klikšķis.

4.2.3 Tvaicētāja ieliktņa uzstādīšana

Speciāli rīki: Režģa tekne [00614935] Fiksējamais krūžu balsts [00618565]

Ieāķējiet tvaicētāja ieliktni zem grozu sistēmas. Remonts 2021-03-22_9001630792 Autortiesības BSH Hausgeräte GmbH Lappuse546no9894.3 Atvilktnes varioDrawer nomaiņa

6. Izspiediet metāla rāmja priekšdaļu no turētājiem.

7. Izspiediet metāla rāmi no vadotnes uz aizmuguri.

4.3.2 Atvilktnes varioDrawer uzstādīšana

Uzstādiet apgrieztā kārtībā. Remonts 2021-03-22_9001630792 Autortiesības BSH Hausgeräte GmbH Lappuse548no9894.4 Izsmidzinātāja nomaiņa

4.4.1 Izsmidzinātāja noņemšana

1. Lai noņemtu augšējo izsmidzinātāju, noskrūvējiet (1) un novelciet to uz leju (2).

2. Lai noņemtu apakšējo izsmidzinātāju, velciet to uz leju.

4.4.2 Izsmidzinātāja uzstādīšana

1. Ielieciet apakšējo izsmidzinātāju.

Izsmidzinātājs nostiprinās vietā tā, ka atskan klikšķis.

2. Augšējo izsmidzinātāju ielieciet un stingri ieskrūvējiet vietā.

1. Pagrieziet rupjo filtru pretēji pulksteņrādītāju kustības virzienam (1) un noņemiet

Savācējtvertnē nedrīkst iekrist svešķermeņi.

2. Lai noņemtu smalko filtru, novelciet to.

4.5.2 Filtru uzstādīšana

1. Salieciet filtru sistēmu.

Rupjā filtra aizturiem ir jānostiprinās vietā tā, ka atskan klikšķis.

2. Ielieciet filtru sistēmu ierīcē un pagrieziet rupjo filtru pulksteņrādītāju kustības vir-

zienā. Bultiņu atzīmēm ir jāsakrīt. Remonts 2021-03-22_9001630792 Autortiesības BSH Hausgeräte GmbH Lappuse550no9894.6 Cepamplāts izsmidzinātājgalviņa

1. Noņemiet augšējo grozu.

2. Cepamplāts izsmidzinātājgalviņu ielieciet turētājā (1) un pagrieziet pa labi (2).

Cepamplāts izsmidzinātājgalviņa nostiprinās vietā tā, ka atskan klikšķis. Remonts 2021-03-22_9001630792 Autortiesības BSH Hausgeräte GmbH Lappuse551no9894.7 Barošanas vada nomaiņa Prasība: Ierīcei ir jābūt atvienotai no strāvas padeves. Ierīcei ir jābūt atvienotai no ūdens padeves. Ierīcei var netraucēti piekļūt.

4.7.1 Barošanas vada kontaktdakšas izvilkšana

Barošanas vada kontaktdakšu piesardzīgi kustiniet uz augšu un uz leju un izvel- ciet no elektrotīkla kontaktligzdas.

4.7.2 Barošanas vada kontaktligzdas iespraušana

UZMANĪBU! Elektrotīkla kontaktligzdas pārkaršana! Ugunsgrēka risks

Stingri iespraudiet barošanas vada kontaktdakšu tā, ka atskan klikšķis.

Iespraudiet barošanas vada kontaktdakšu elektrotīkla kontaktligzdā tā, ka atskan klikšķis. Remonts 2021-03-22_9001630792 Autortiesības BSH Hausgeräte GmbH Lappuse552no9894.8 Mazgāšanas līdzekļa tvertnes vāka nomaiņa Kā sviru var izmantot mazu skrūvgriezi. Prasība: Ierīcei ir jābūt atvienotai no strāvas padeves. Ierīcei ir jābūt atvienotai no ūdens padeves. Durvīm ir jābūt atvērtām. Mazgāšanas līdzekļa tvertnes vākam ir jābūt atvērtam.

4.8.1 Mazgāšanas līdzekļa tvertnes vāka noņemšana

1. Pabīdiet mazgāšanas līdzekļa tvertnes vāku par 5mm.

2. Pēc sviras principa izceliet mazgāšanas līdzekļa tvertnes vāka apakšdaļu no va-

dotnes sliedēm, tad izņemiet tā augšdaļu no vadotnes sliedēm.

3. Noņemiet atsperi.

4.8.2 Atsperes ielikšana

1. Atsperes garāko galu ielieciet dozatora stiprinājuma atverē (1).

2. Atsperes īsāko galu ielieciet mazgāšanas līdzekļa tvertnes vāka stiprinājuma at-

3. Iespiediet vāku dozatorā (3).

4.8.3 Mazgāšanas līdzekļa tvertnes vāka uzstādīšana

1. Ielieciet mazgāšanas līdzekļa tvertnes vāka vienu pusi vadotnes sliedēs 5mm

dziļumā gandrīz pilnībā atvērtā stāvoklī. Viegli iespiediet otru pusi vadotnes sliedēs.

2. Pārbaudiet, ka mazgāšanas līdzekļa tvertnes vāks darbojas.

Remonts 2021-03-22_9001630792 Autortiesības BSH Hausgeräte GmbH Lappuse553no9894.9 Notekūdeņu sūkņa vāka nomaiņa Prasība: Grozam ir jābūt izņemtam. Filtriem ir jābūt izņemtiem.→550

4.9.1 Notekūdeņu sūkņa vāka noņemšana

1. Izsmeliet sakrājušos ūdeni.

Varat izmantot sūkli.

2. Sūkņa vāku noņemiet ar karoti un saņemiet aiz šķērselementa.

3. Sūkņa vāku paceliet slīpi uz iekšu un noņemiet.

4.9.2 Notekūdeņu sūkņa vāka uzstādīšana

Sūkņa vāku ielieciet (1) un iespiediet (2).

Sūkņa vāks nostiprinās vietā tā, ka atskan klikšķis. Remonts 2021-03-22_9001630792 Autortiesības BSH Hausgeräte GmbH Lappuse554no9894.10 Sānu paneļa nomaiņa Prasība: Ierīcei ir jābūt atvienotai no strāvas padeves. Ierīcei ir jābūt atvienotai no ūdens padeves. Ierīcei var netraucēti piekļūt. Savrupa ierīce: darbvirsmai ir jābūt noņemtai.→544

4.10.1 Sānu paneļa noņemšana

1. Izskrūvējiet sānu paneļa skrūves (1).

Att.1: Pilnībā iebūvēta

2. Atgāziet sānu paneļa augšdaļu mazliet uz āru (2).

Att.2: Pilnībā iebūvēta

2. Uzspiediet sānu paneli uz ierīces (2).

3. Nostipriniet sānu paneli ar skrūvēm (3).

Remonts 2021-03-22_9001630792 Autortiesības BSH Hausgeräte GmbH Lappuse556no9894.11 Durvju ārējās daļas nomaiņa Prasība: Ierīcei ir jābūt atvienotai no strāvas padeves. Ierīcei ir jābūt atvienotai no ūdens padeves.

4.11.1 Durvju ārējās daļas noņemšana

Izskrūvējiet tālāk aprakstītajās darbībās norādītās skrūves.

2. Izskrūvējiet četrasskrūves.

Pieturiet durvis aiz sāniem. Izskrūvējiet abasskrūves.

4.11.2 Durvju ārējās daļas uzstādīšana

UZMANĪBU! Nepareizi izvietoti vai nenostiprināti kabeļi! Kabelējuma bojājumi

Kabeļus izvietojiet un nostipriniet vietā ar līmlenti.

Remonts 2021-03-22_9001630792 Autortiesības BSH Hausgeräte GmbH Lappuse557no989Prasība: Izolācijas materiālam ir jābūt izvietotam pareizi un piestiprinātam pie durvju ārējās daļas iekšpuses. Durvju ārējās daļas virām ir jābūt uzliktām.

1. Pieveriet durvju iekšējo daļu tā, ka tā nenostiprinās vietā.

2. Uzspiediet durvju ārējo daļu uz augšu zem vadības paneļa (1).

3. Durvju ārējo daļu piespiediet pret iekšējo daļu un turiet (2).

Pieturiet durvis aiz sāniem. Durvis atveriet un nostipriniet ar divāmskrūvēm (4x11mm metāla skrūves).

5. Nostipriniet durvju ārējo daļu ar četrāmskrūvēm (4x11mm metāla skrūves).

Remonts 2021-03-22_9001630792 Autortiesības BSH Hausgeräte GmbH Lappuse558no9894.12 Vadības paneļa nomaiņa Ja darbības modulis ir bojāts, ir jānomaina viss vadības panelis. Prasība: Ierīcei ir jābūt atvienotai no strāvas padeves. Ierīcei ir jābūt atvienotai no ūdens padeves. Durvju ārējai daļai ir jābūt noņemtai. Durvju ārējai daļai ir jābūt noņemtai (pilnībā iebūvēta/iebūvēta).

4.12.1 Vadības paneļa noņemšana

1. Atvienojiet vadības paneļa un skalošanas palīglīdzekļa zema līmeņa sensora elek-

triskos savienojumus (1, 2).

2. Atvienojiet zemējuma kabeli (3) (papildaprīkojums).

3. Atveriet ierīces durvis.

4. Nepieļaujiet, ka vadības panelis nokrīt (pieturiet to).

5. Izskrūvējiet sešasskrūves.

6. Noņemiet vadības paneli.

4.12.2 Vadības paneļa uzstādīšana

Uzstādiet apgrieztā kārtībā. Remonts 2021-03-22_9001630792 Autortiesības BSH Hausgeräte GmbH Lappuse559no9894.13 Durvju atsperu fiksēšana

1. Izņemiet vada stiprinājuma vāku.

2. 1. Paveriet durvis (1).

2. Nostipriniet pamatnes iedobes rievā (2).

4. Atkārtojiet darbību otrā ierīces pusē.

Remonts 2021-03-22_9001630792 Autortiesības BSH Hausgeräte GmbH Lappuse561no9894.14 Pamatnes paneļa nomaiņa Kājas ir vienādas, tāpēc tās var mainīt vietām. Prasība: Ierīcei ir jābūt atvienotai no strāvas padeves. Ierīcei ir jābūt atvienotai no ūdens padeves. Durvju ārējai daļai ir jābūt noņemtai. Durvju ārējai daļai ir jābūt noņemtai (pilnībā iebūvēta/iebūvēta).

4.14.1 Pamatnes paneļa noņemšana

Nepareiza noņemšana Ja pamatnes paneli atbrīvo sānos un noņem, abi balsteņi var nolūzt. Ja ir bojāts tikai viens balstenis, to var nomainīt ar otru sānu balsteni, jo abi ir vienādi. Ir ieteicams palikt kaut ko zem ierīces priekšdaļas sānos, lai ma- zinātu slodzi uz pamatnes paneļa kājām.

2. Ievirziet skrūvgriezi vadotnēs (1) un atbrīvojiet aizturi, nospiežot to uz leju.

4. Noņemiet kājas uz priekšu (1).

4.14.2 Priekšējā paneļa uzstādīšana

1. Iestipriniet kājas.

2. Piestipriniet pamatnes paneļa augšdaļu (1) un spiediet paneli uz leju, līdz tas no-

stiprinās vietā tā, ka atskan klikšķis (2). Remonts 2021-03-22_9001630792 Autortiesības BSH Hausgeräte GmbH Lappuse562no9894.15 Pamatnes plāksnes nomaiņa Pamatnes plāksne ir priekšdaļas apakšā. Prasība: Ierīcei ir jābūt atvienotai no strāvas padeves. Ierīcei ir jābūt atvienotai no ūdens padeves. Mēbeles panelim (papildaprīkojums) ir jābūt noņemtam. Durvju ārējai daļai ir jābūt noņemtai. Durvju ārējai daļai ir jābūt noņemtai (pilnībā iebūvēta/iebūvēta). Pamatnes panelim ir jābūt noņemtam (papildaprīkojums).→562

4.15.1 Pamatnes plāksnes noņemšana

1. Izskrūvējiet abasskrūves (1).

2. Atbrīvojiet aizturelementus (2).

3. Piesardzīgi pagāziet pamatnes plāksni uz priekšu (1).

Atbilstīgi modeļa sērijai gaismekļa EmotionLight spraudnis joprojām ir piestiprināts pie pamatnes. Spraudni noņemiet no izciļņa un atvelciet uz aizmuguri (papildaprīkojums) (2).

4.15.2 Pamatnes plāksnes uzstādīšana

Lai uzstādītu pamatnes plāksni, veiciet pretējas darbības apgrieztā secībā. Remonts 2021-03-22_9001630792 Autortiesības BSH Hausgeräte GmbH Lappuse563no9894.16 Pārplūdes caurules nomaiņa Pārplūdes caurule ir ierīces priekšdaļas apakšā. Prasība: Ierīcei ir jābūt atvienotai no strāvas padeves. Ierīcei ir jābūt atvienotai no ūdens padeves. Mēbeles panelim ir jābūt noņemtam (papildaprīkojums). Durvju ārējai daļai ir jābūt noņemtai. Pamatnes panelim ir jābūt noņemtam (papildaprīkojums).→562 Pamatnes plāksnei ir jābūt noņemtai.→563

4.16.1 Pārplūdes caurules noņemšana

Sakrājies ūdens ¡ Kad noņem iztukšošanas šļūteni, var izplūst sakrājies ūdens. ¡ Ļaujiet ūdenim iztecēt traukā vai iztukšojiet pamatnes tvertni ar izsūkšanas šļirci.

1. Atbrīvojiet aizturmehānisma augšdaļu (1, 2).

2. Atbrīvojiet augšdaļas aizturelementus.

3. 1. Pabāziet skrūvgriezi zem metāla aiztura (1).

2. Saudzīgi atbrīvojiet metāla skavu (2).

Remonts 2021-03-22_9001630792 Autortiesības BSH Hausgeräte GmbH Lappuse564no9894. Noceliet pārplūdes cauruli.

4.16.2 Pārplūdes caurules uzstādīšana

Ūdens radītu bojājumu risks nepareizas pārplūdes caurules uzstādīša- nas dēļ! Pareizi ielieciet pārplūdes cauruli apakšdaļā pamatnes iedobes vadotnē. Pareizi nostipriniet pārplūdes cauruli augšdaļā tā, ka atskan klikšķis.

1. 1. Novietojiet pārplūdes cauruli (1).

2. Ievirziet pārplūdes cauruli blīvējumā (2).

3. Iespiediet pārplūdes cauruli blīvējuma vadotnē (3).

4. Uzmanīgi ielieciet pārplūdes cauruli vietā (4).

5. Nostipriniet pārplūdes cauruli ar skavu (5).

Remonts 2021-03-22_9001630792 Autortiesības BSH Hausgeräte GmbH Lappuse565no9892. Pārbaudiet uzstādītās daļas kreiso un labo pusi. 3. Pārbaudiet, ka tā ir stingri nostiprināta.

4. Uzlieciet metāla skavu kreisajā un labajā pusē.

Remonts 2021-03-22_9001630792 Autortiesības BSH Hausgeräte GmbH Lappuse566no9894.17 Durvju iekšējās daļas nomaiņa Prasība: Ierīcei ir jābūt atvienotai no strāvas padeves. Ierīcei ir jābūt atvienotai no ūdens padeves.

4.17.1 Durvju iekšējās daļas noņemšana

1. Izskrūvējiet skrūves (1).

2. Noņemiet durvju iekšējo daļu uz augšu (2).

4.17.2 Durvju iekšējās daļas uzstādīšana

1. Atvāziet durvju blīvējumu uz priekšu.

2. Aizlieciet durvju iekšējo daļu aiz durvju blīvējuma.

3. Aizveriet durvju iekšējo daļu.

4. Atvāziet durvju blīvējumu uz augšu.

Sānu daļām ir jābūt vērstām uz augšu.

5. Pavirziet durvju viru uz augšu.

6. Nostipriniet durvju viru ar skrūvēm.

7. Uzlieciet durvju iekšējo daļu uz durvju viras.

8. Nostipriniet durvju iekšējo daļu ar skrūvēm.

Remonts 2021-03-22_9001630792 Autortiesības BSH Hausgeräte GmbH Lappuse567no9894.18 Durvju viras nomaiņa Prasība: Ierīcei ir jābūt atvienotai no strāvas padeves. Ierīcei ir jābūt atvienotai no ūdens padeves. Ierīcei var netraucēti piekļūt. Sānu panelim ir jābūt noņemtam.→555 Durvju ārējai daļai ir jābūt noņemtai. Durvju iekšējai daļai ir jābūt noņemtai. Vadības panelim ir jābūt noņemtam.→559 Durvju atsperēm ir jābūt nostiprinātām.→560 Pamatnes panelim ir jābūt noņemtam.→562 Pamatnes plāksnei ir jābūt noņemtai.→563 Pārplūdes caurulei ir jābūt noņemtai.→564

4.18.1 Durvju viras noņemšana

1. 1. Ar skrūvgriezi atbrīvojiet aizturāķi (1).

2. Velciet durvju viru uz priekšu (2).

2. Atvienojiet durvju viras zemētājsavienojumu.

4.18.2 Durvju viras uzstādīšana

BĪSTAMI Elektrotrieciena risks spriegumaktīvu daļu dēļ! Dzīvības apdraudējums nepareiza remonta izraisīta elektrotrieciena dēļ

Elektriskās daļas ir jāremontē kvalificētam elektriķim.

Pēc remonta ierīces drošība ir jāpārbauda atbilstīgi noteikumiem VDE0701 vai valsts noteikumiem. Remonts 2021-03-22_9001630792 Autortiesības BSH Hausgeräte GmbH Lappuse568no9891. 1. Uzlieciet viru uz ierīces (1).

2. Virziet viru uz leju (2), līdz tā ir nostiprinājusies uz ierīces.

Ja nav zemētājsavienojuma, durvīm var būt elektrotīkla lauka poten- ciāls. Izveidojiet zemētājsavienojumu. Remonts 2021-03-22_9001630792 Autortiesības BSH Hausgeräte GmbH Lappuse569no9894.19 (Apakšējā) durvju blīvējuma nomaiņa Prasība: Ierīcei ir jābūt atvienotai no strāvas padeves. Ierīcei ir jābūt atvienotai no ūdens padeves. Durvju ārējai daļai ir jābūt noņemtai. Pamatnes plāksnei ir jābūt noņemtai.→563 Pamatnes panelim ir jābūt noņemtam (papildaprīkojums).→562 Durvju atsperēm ir jābūt noņemtām. Vadības panelim ir jābūt noņemtam. Kabeļa kūļa turētājam apakšdaļas labajā pusē ir jābūt noņemtam.

4.19.1 Durvju blīvējuma noņemšana

1. Noņemiet apakšējā durvju blīvējuma abas turētājskavas (1, 2).

2. Atvienojiet pārplūdes cauruli.

3. Noceliet pārplūdes reni.

Remonts 2021-03-22_9001630792 Autortiesības BSH Hausgeräte GmbH Lappuse570no9894. Noņemiet apakšējo durvju blīvējumu no durvju iekšējās daļas.

4.19.2 Durvju blīvējuma uzstādīšana

1. Durvju blīvējuma sliedes kreisajā un labajā pusē uzlieciet blīvēšanas aizbāzni.

2. Durvju blīvējumu kopā ar blīvēšanas aizplāksni ielieciet durvju iekšējā daļā.

3. Nostipriniet durvju blīvējumu ar divām turētājskavām.

Remonts 2021-03-22_9001630792 Autortiesības BSH Hausgeräte GmbH Lappuse571no9894.20 (Augšējā) durvju blīvējuma nomaiņa Prasība: Ierīcei ir jābūt atvienotai no strāvas padeves. Ierīcei ir jābūt atvienotai no ūdens padeves.

4.20.1 Durvju blīvējuma noņemšana

Noņemiet durvju blīvējumu no iekšējā rāmja.

4.20.2 Durvju blīvējuma uzstādīšana

Durvju blīvējums pirms uzstādīšanas ir jānogriež pareizā garumā. Proti, 1750mm, ja ierīce ir 81cm augsta, vai 1850mm, ja ierīce ir 86cm augsta.

1. Sagatavojiet piemērotu durvju blīvējumu.

2. Blīvējuma profils ir jāuzstāda pareizā stāvoklī.

3. Baltajam punktam un blīvējuma padziļinājuma joslai ir jābūt vienā līmenī.

Blīvējums nedrīkst būt sakrokots vai izstaipīts stūros. Blīvējuma ga- liem ir jābūt nogrieztiem diagonāli un ir jāsašaurinās virzienā uz priekšdaļas tvertnes dibenu. Novietojiet blīvējuma galu taisni pret priekšdaļu zem durvju iekšējās daļas. Blīvēju- mam ir jāpieguļ iespējami dziļi pie tvertnes sāna. Pareizi uzstādīts durvju blīvējums Remonts 2021-03-22_9001630792 Autortiesības BSH Hausgeräte GmbH Lappuse572no9894.21 Gaismekļa EmotionLight nomaiņa Gaismeklis EmotionLight ir ārpus skalošanas līdzekļa tvertnes priekšdaļas augšpusē. Prasība: Ierīcei ir jābūt atvienotai no strāvas padeves. Ierīcei ir jābūt atvienotai no ūdens padeves. Ierīcei var netraucēti piekļūt. Darbvirsmai ir jābūt noņemtai (papildaprīkojums). Labajam sānu panelim ir jābūt noņemtam (papildaprīkojums).→555

4.21.1 Gaismekļa EmotionLight noņemšana

1. Aizmugurē noņemiet aizturāķi (1).

2. Noņemiet turētāju uz augšu (2).

3. Izvelciet spraudni no savienotāja (ierīces priekšdaļā apakšā pa labi).

4. Atvienojiet barošanas moduļa elektriskos savienojumus.

5. Noņemiet gaismekli EmotionLight no ierīces.

4.21.2 Gaismekļa EmotionLight uzstādīšana

1. Ielieciet turētāju skalošanas līdzekļa tvertnes rāmī (1).

UZMANĪBU! Nepareiza uzstādīšana! Kabeļa bojājumi pie durvju viras

Kabeli pie durvju viras (starp plakano locīklu un skalošanas līdzekļa tvertni) uzstādiet tā, ka kustīgās daļas to nevar bojāt. Uzstādiet kabeli labajā pusē apakšā. Remonts 2021-03-22_9001630792 Autortiesības BSH Hausgeräte GmbH Lappuse574no989Att.3: Lentveida kabelis

4. Iespraudiet spraudni.

Remonts 2021-03-22_9001630792 Autortiesības BSH Hausgeräte GmbH Lappuse575no9894.22 Gaismekļa TimeLight nomaiņa Gaismekli TimeLight nomainiet tikai pilnībā. Gaismekļa TimeLight modulis ir piestiprināts pie pamatnes plāksnes aiz- mugures. Prasība: Ierīcei ir jābūt atvienotai no strāvas padeves. Ierīcei ir jābūt atvienotai no ūdens padeves. Pamatnes panelim ir jābūt noņemtam.→562 Pamatnes plāksnei ir jābūt noņemtai un apvērstai.→563

4.22.1 Gaismekļa TimeLight noņemšana

1. Paspiediet aizturelementus (1) uz āru.

2. Izvelciet gaismekļa TimeLight moduli no vadotnes uz augšu (2).

4.22.2 Gaismekļa TimeLight uzstādīšana

1. Atspiediet aizturelementus (1) vietā.

2. Iebīdiet gaismekļa TimeLight moduli vadotnē (2).

3. Izveidojiet elektriskos savienojumus.

Remonts 2021-03-22_9001630792 Autortiesības BSH Hausgeräte GmbH Lappuse576no9894.23 Gaismekļa Gapillumination nomaiņa Prasība: Ierīcei ir jābūt atvienotai no strāvas padeves. Ierīcei ir jābūt atvienotai no ūdens padeves. Durvju ārējai daļai ir jābūt noņemtai. Vadības panelim ir jābūt noņemtam.

2. Atvienojiet darbības moduļa elektriskos savienojumus (2).

2. 1. Aizmugurē noņemiet aizturāķi (1).

2. Noņemiet optisko šķiedru (2).

Remonts 2021-03-22_9001630792 Autortiesības BSH Hausgeräte GmbH Lappuse577no9893. 1. Noņemiet aizturāķi (1).

2. Iespiesto plati kopā ar turētāju paceliet un izņemiet no darbības moduļa rāmja

4.23.2 Gaismekļa Gapillumination uzstādīšana

1. Ielieciet iespiestās plates turētāju darbības moduļa rāmī.

2. Nostipriniet tā, ka atskan klikšķis.

3. Optisko šķiedru uzstādiet un nostipriniet tā, ka atskan klikšķis.

4. Pieslēdziet vadu pie darbības moduļa.
