Výměna krytu zásobníku na mycí prostředek ..................................................99

Odstranění krytu zásobníku na mycí prostředek ...................................99

Montáž krytu zásobníku na mycí prostředek.........................................99

Výměna krytu čerpadla odpadní vody.............................................................100

Odstranění krytu čerpadla odpadní vody............................................100

Montáž krytu čerpadla odpadní vody .................................................100

Výměna vnějších dvířek ................................................................................103

Vyjmutí vnějších dvířek .....................................................................103

Montáž vnějších dvířek .....................................................................103

Odstranění ovládacího panelu...........................................................105

Výměna zásuvkové desky v základně ............................................................109

Odstranění zásuvkové desky v základně............................................109

Montáž zásuvkové desky v základně .................................................109

Výměna přepadového potrubí........................................................................110

Odstranění přepadového odtoku .......................................................110

Montáž přepadového potrubí.............................................................111

Výměna závěsu dvířek ..................................................................................114

Odstranění závěsu dvířek .................................................................114

Výměna (spodního) těsnění dvířek.................................................................116

Vyjmutí těsnění dvířek ......................................................................116

Montáž těsnění dvířek.......................................................................117

Výměna (horního) těsnění dvířek ...................................................................118

Vyjmutí těsnění dvířek ......................................................................118

Montáž těsnění dvířek.......................................................................118 Poznámky k opravě -Myčka nádobí 2021-03-22_9001630792 Copyright BSH Hausgeräte GmbH strana84od9894.21 Výměna EmotionLight..................................................................................119

1.1 Důležité informace

Tyto pokyny k opravě pomáhají spotřebiteli při vlastnoruční opravě spotřebičů v soula- du s platnými předpisy o ekodesignu (platnými k 03/2021). Obsahují informace o výměně některých náhradních dílů včetně příslušných výstrah a nebezpečí. V případě dotazů se obraťte na náš zákaznický servis. Za škody ručíme pouze v přípa- dě, že budou správně dodrženy pokyny k opravě.

1.2 Vysvětlení symbolů

1.2.1 Úroveň nebezpečí

Jednotlivé úrovně výstrah se skládají ze symbolu a signálního slova. Signální slova uvádějí závažnost nebezpečí. Úroveň výstrahy Význam NEBEZPEČÍ Nedodržení výstražného upozornění způ- sobí smrt nebo vážná zranění. VÝSTRAHA Nedodržení výstražného upozornění mů- že způsobit smrt nebo vážná zranění. POZOR Nedodržení výstražného upozornění mů- že způsobit lehká zranění. POZOR! Nedodržení výstražného upozornění mů- že způsobit škody na majetku. Tabulka1: Úroveň nebezpečí

1.2.2 Symboly nebezpečí

Symboly nebezpečí jsou symbolická znázornění určující druh nebezpečí. V tomto dokumentu jsou použity následující symboly nebezpečí: Symbol nebezpečí Význam Obecné výstražné upozornění Nebezpečí vycházející z elektrického na- pětí Nebezpečí výbuchu Nebezpečí pořezání Nebezpečí rozdrcení O tomto dokumentu 2021-03-22_9001630792 Copyright BSH Hausgeräte GmbH strana86od989Symbol nebezpečí Význam Nebezpečí spojené s horkými povrchy Nebezpečí vycházející ze silného elektro- magnetického pole Nebezpečí z neionizujícího záření Tabulka2: Symboly nebezpečí

1.2.3 Struktura výstrah

Výstrahy použité v tomto dokumentu mají standardizovaný vzhled a strukturu. NEBEZPEČÍ Typ a zdroj nebezpečí! Možné důsledky nedodržení výstražného upozornění.

Opatření a zákazy eliminující nebezpečí. Následující příklad ukazuje výstrahu, která varuje před zásahem elektrickým proudem při dotyku dílů pod proudem. Je uvedeno opatření pro zabránění rizika. NEBEZPEČÍ Nebezpečí úrazu elektrickým proudem při dotyku dílů pod proudem! Usmrcení elektrickým proudem

Odpojte spotřebič od přívodu elektrického proudu alespoň 60 sekund před zahájením opravy.

1.2.4 Obecné symboly

V tomto dokumentu jsou použity následující obecné symboly: Obecný symbol Význam Uvedení zvláštního tipu (text nebo grafické vyjádření) Uvedení jednoduchého tipu (pouze text) Uvedení odkazu k videonávodu Obecný symbol Význam Uvedení požadovaných nástrojů Uvedení požadovaných podmínek Uvedení podmínky (když, pak atd.) Uvedení výsledku Start Uvedení klávesy nebo tlačítka [00123456] Uvedení čísla materiálu Status Uvedení zobrazeného textu / okna (na ukazateli spotřebiče) Tabulka3: Obecné symboly O tomto dokumentu 2021-03-22_9001630792 Copyright BSH Hausgeräte GmbH strana87od989Bezpečnost

2.1 Všeobecné bezpečnostní pokyny

2.1.1 Všechny domácí spotřebiče

Nebezpečí úrazu elektrickým proudem při dotyku dílů pod proudem! ¡ Chyby při opravě elektrických součástí mohou vést k úrazu elektrickým proudem! ¡ Odpojte spotřebič ze sítě alespoň 60 sekund před zahájením prací. ¡ Po opravě nechte provést bezpečnostní zkoušku podle VDE 0701 nebo spe- cifických předpisů dané země. Nebezpečí poranění o ostré hrany! ¡ Používejte ochranné rukavice. Nebezpečí rozdrcení během opravy, údržby, odstranění závad a servisu těžkými a pohyblivými součástmi ¡ Používejte bezpečnostní obuv. ¡ Zajistěte těžké součásti před pádem. ¡ Nesahejte na pohyblivé součásti. Nebezpečí z hlediska bezpečnosti / funkce spotřebiče! ¡ Používejte pouze originální náhradní díly. Nebezpečí poškození elektrostaticky citlivých součástí (elektrostatický výboj)! ¡ Nedotýkejte se modulů, včetně přípojek a vodičů. Bezpečnost 2021-03-22_9001630792 Copyright BSH Hausgeräte GmbH strana88od989Nástroje a pomůcky Označení Detaily Snímky Šroubovák torx T20 s otvorem [00340764] 100mm, pro šrouby s pojistným kolíkem Šroubovák torx T15 Délka 80mm Plochý šroubovák Čepel 10mm x 1,6mm x 200mm Jehlové kleště [00340871] Délka: 200mm, rovné Nástroje a pomůcky 2021-03-22_9001630792 Copyright BSH Hausgeräte GmbH strana89od989Oprava

4.1 Výměna horní desky

Požadavek: Spotřebič je odpojený od přívodu elektrické energie. Spotřebič je volně přístupný.

4.1.1 Sejmutí horní desky

1. Odstraňte dva šrouby ze zadní strany (1) (volitelně).

2. Stiskněte obě západky umístěné pod horní deskou směrem nahoru (2).

3. Lehce nadzvedněte čelo horní desky (3).

4. Horní desku vysuňte směrem dozadu (4).

5. Sejměte horní desku.

4.1.2 Montáž horní desky

1. Zaklapněte zadní část pracovní desky do vodicích lišt pomocí pojistných manžet

2. Horní desku posuňte dopředu (2).

3. Zatlačte přední část horní desky směrem dolů, dokud obě západky slyšitelně ne-

zapadnou na místo (3).

4. Opět zašroubujte dva šrouby (4) (volitelně).

Oprava 2021-03-22_9001630792 Copyright BSH Hausgeräte GmbH strana90od9894.2 Montáž systému košů Požadavek: Ze spotřebiče byl odstraněn příslušný koš.

4.2.1 Montáž zásobníku na tablety u modelu 86 cm

Speciální nástroje: Zásobník na tablety [00614935] Držák šálků [00618565]

1. Vložte zásobník na tablety do čela koše.

2. Vystřeďte jej a zaklapněte zásobník na správné místo.

4.2.2 Montáž držáku šálků

Speciální nástroje: Zásobník na tablety [00614935] Držák šálků [00618565] Při mytí šálků je možné držák vyklopit. Přidaný úhel omezuje hromadění vody na spodní straně šálků. U vysokých sklenic doporučujeme pone- chat držák šálků sklopený. Jsou-li horní koše vybaveny volitelnou plastovou vložkou, musí být nejprve vyjmuta.

1. Vyjměte plastovou vložku.

2. Nacvakněte držák šálků na správné místo.

Oprava 2021-03-22_9001630792 Copyright BSH Hausgeräte GmbH strana91od9894. Umístěte nádobí, které chcete umýt.

4.2.3 Montáž parní vložky

Speciální nástroje: Zásobník na tablety [00614935] Držák šálků [00618565]

Zasuňte parní vložku koncovkami pod systém košů. Oprava 2021-03-22_9001630792 Copyright BSH Hausgeräte GmbH strana92od9894.3 Výměna zásuvky varioDrawer

4.3.1 Vyjmutí zásuvky varioDrawer

1. Ohněte klapky madla dovnitř.

2. Vyjměte madlo směrem nahoru.

3. Vycvakněte plastové boční vložky ven a vytlačte je nahoru z rámu.

Oprava 2021-03-22_9001630792 Copyright BSH Hausgeräte GmbH strana93od9894. Opatrně ohněte zoubky vodicí kolejnice směrem ven.

5. Vytáhněte sklopné trny ven ze zoubků.

6. Vycvakněte čelo kovového rámu z držáků.

7. Vysuňte kovový rám ven z kolejnic.

4.3.2 Montáž zásuvky varioDrawer

Montáž proveďte v opačném sledu. Oprava 2021-03-22_9001630792 Copyright BSH Hausgeräte GmbH strana94od9894.4 Výměna ostřikovacích ramen

4.4.1 Vyjmutí ostřikovacího ramena

1. Vyšroubujte horní ostřikovací rameno (1) a vyjměte jej vytáhnutím směrem dolů

2. Vyjměte spodní ostřikovací rameno jeho vytáhnutím směrem dolů.

4.4.2 Montáž ostřikovacího ramena

1. Vložte spodní ostřikovací rameno.

Ostřikovací rameno zaklapne na své místo.

2. Vložte horní ostřikovací rameno a pevně jej zašroubujte na své místo.

Oprava 2021-03-22_9001630792 Copyright BSH Hausgeräte GmbH strana95od9894.5 Výměna filtrů

4.5.1 Vyjmutí filtru

1. Otočte hrubý filtr proti směru hodinových ručiček (1) a vyjměte filtrační systém (2).

Dbejte na to, aby do jímky nespadly žádné cizí předměty.

2. Vytažením vyjměte mikrofiltr.

1. Smontujte filtrační systém.

Ujistěte se, že zajišťovací západky hrubého filtru zaklaply na své místo.

2. Vložte filtrační systém do spotřebiče a otočte hrubý filtr ve směru hodinových ruči-

ček. Ujistěte se, že obě šipky lícují. Oprava 2021-03-22_9001630792 Copyright BSH Hausgeräte GmbH strana96od9894.6 Montáž ostřikovací hlavy pro plechy

1. Vyjměte horní koš.

2. Vložte ostřikovací hlavu pro plechy do držáku (1) a otočte jí směrem doprava (2).

Ostřikovací hlava pro plechy zaklapne do své polohy. Oprava 2021-03-22_9001630792 Copyright BSH Hausgeräte GmbH strana97od9894.7 Výměna napájecího kabelu Požadavek: Spotřebič je odpojený od přívodu elektrické energie. Spotřebič je odpojený od přívodu vody. Spotřebič je volně přístupný.

4.7.1 Vytažení napájecího kabelu

Opatrně pohybujte zástrčkou napájecího kabelu nahoru a dolů a vytáhněte ji ze zásuvky.

4.7.2 Připojení napájecího kabelu

POZOR! Přehřátí síťové přípojky! Nebezpečí požáru

Důkladně zasuňte napájecí kabel, dokud nezaklapne.

Zasuňte zástrčku napájecího kabelu do síťové zásuvky, dokud zástrčka slyšitelně nezaklapne na své místo. Oprava 2021-03-22_9001630792 Copyright BSH Hausgeräte GmbH strana98od9894.8 Výměna krytu zásobníku na mycí prostředek Pro vypáčení můžete použít malý šroubovák. Požadavek: Spotřebič je odpojený od přívodu elektrické energie. Spotřebič je odpojený od přívodu vody. Dvířka jsou otevřená. Kryt zásobníku na mycí prostředek je otevřený.

4.8.1 Odstranění krytu zásobníku na mycí prostředek

1. Posuňte kryt zásobníku na mycí prostředek o 5 mm.

2. Vyjměte spodní stranu krytu zásobníku na mycí prostředek z kolejnic a horní

4.8.2 Vložení pružiny

1. Dlouhý konec pružiny vložte do montážního otvoru dávkovací jednotky (1).

2. Krátký konec pružiny vložte do montážního otvoru krytu zásobníku na mycí

3. Zamáčkněte kryt do dávkovací jednotky (3).

4.8.3 Montáž krytu zásobníku na mycí prostředek

1. V poloze 5 mm před úplným otevřením vložte kryt zásobníku na mycí prostředek

do vodicí lišty na jedné straně. Za použití jemné síly zatlačte opačný konec do vo- dicí lišty.

2. Zkontrolujte funkci krytu zásobníku na mycí prostředek.

Oprava 2021-03-22_9001630792 Copyright BSH Hausgeräte GmbH strana99od9894.9 Výměna krytu čerpadla odpadní vody Požadavek: Koš je vyjmutý. Filtry jsou odstraněné.→96

4.9.1 Odstranění krytu čerpadla odpadní vody

1. Vyčerpejte veškerou vodu.

V případě potřeby použijte houbičku.

2. Odmontujte kryt čerpadla lžící a uchopte jej za rozpěru.

3. Zvedněte kryt čerpadla šikmo směrem dovnitř a odstraňte jej.

4.9.2 Montáž krytu čerpadla odpadní vody

Vložte kryt čerpadla (1) a zatlačte na něj (2).

Kryt čerpadla zaklapne na své místo. Oprava 2021-03-22_9001630792 Copyright BSH Hausgeräte GmbH strana100od9894.10 Výměna bočního panelu Požadavek: Spotřebič je odpojený od přívodu elektrické energie. Spotřebič je odpojený od přívodu vody. Spotřebič je volně přístupný. Volně stojící spotřebiče: horní deska je sejmutá.→90

4.10.1 Sejmutí bočního panelu

1. Z bočního panelu vyšroubujte šrouby (1).

Obr.1: Plně integrovaný spotřebič

2. Vykloňte boční panel nahoře mírně ven (2).

3. Spusťte boční panel a vytáhněte jej ze žlábku základny (3).

Oprava 2021-03-22_9001630792 Copyright BSH Hausgeräte GmbH strana101od9894.10.2 Montáž bočního panelu

1. Vložte boční panel do žlábku základny (1).

Obr.2: Plně integrovaný spotřebič

2. Zatlačte boční panel do spotřebiče (2).

3. Boční panel zajistěte šrouby (3).

Oprava 2021-03-22_9001630792 Copyright BSH Hausgeräte GmbH strana102od9894.11 Výměna vnějších dvířek Požadavek: Spotřebič je odpojený od přívodu elektrické energie. Spotřebič je odpojený od přívodu vody.

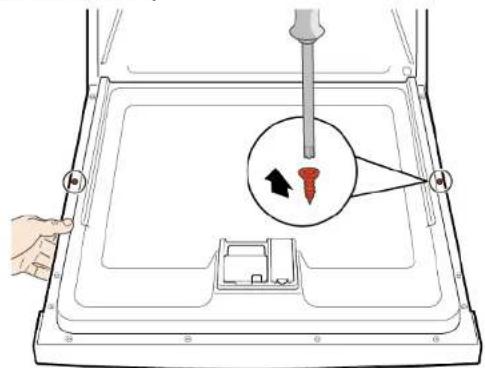

4.11.1 Vyjmutí vnějších dvířek

Odstraňte šrouby, které jsou popsané v následujících krocích.

2. Odstraňte čtyři šrouby.

Dvířka na jedné straně přidržujte. Odstraňte dva šrouby.

4.11.2 Montáž vnějších dvířek

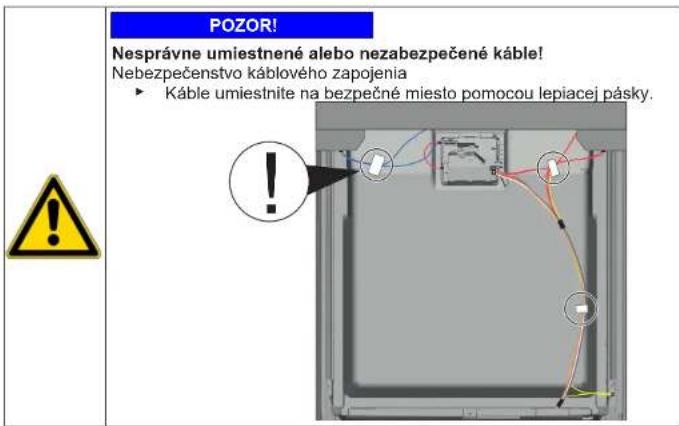

POZOR! Kabely, které nejsou správně umístěny nebo nejsou zajištěny! Poškození kabelů

Položte kabely a zajistěte je ve vhodné poloze lepicí páskou.

Oprava 2021-03-22_9001630792 Copyright BSH Hausgeräte GmbH strana103od989Požadavek: Izolační rouno je správně umístěno a upevněno na vnitřní straně vnějších dvířek. Do vnějších dvířek jsou namontovány závěsy.

1. Zavřete vnitřní dvířka, aniž byste je zaklapli.

2. Zatlačte vnější dvířka nahoru pod ovládací panel (1).

3. Zatlačte vnější dvířka směrem k vnitřním dvířkům a přidržte je (2).

Dvířka na jedné straně přidržujte. Otevřete dvířka a zajistěte je dvěma šrouby (kovové šrouby 4 x 11 mm).

5. Vnější dvířka zajistěte čtyřmi šrouby (kovové šrouby 4 x 11 mm).

Oprava 2021-03-22_9001630792 Copyright BSH Hausgeräte GmbH strana104od9894.12 Výměna ovládacího panelu Je-li vadný jeden z řídicích modulů, musí být vyměněn celý ovládací panel. Požadavek: Spotřebič je odpojený od přívodu elektrické energie. Spotřebič je odpojený od přívodu vody. Vnější dvířka jsou vyjmutá. Vnější dvířka jsou vyjmutá (plně integrovaný/integrovaný spotřebič).

4.12.1 Odstranění ovládacího panelu

1. Odpojte elektrické připojení ovládacího panelu a senzoru nízké hladiny lešticího

2. Odpojte zemnicí kabel (3) (volitelně).

3. Otevřete dvířka spotřebiče.

4. Zajistěte ovládací panel před pádem (přidržte jej).

5. Odstraňte šest šroubů.

6. Odstraňte ovládací panel.

4.12.2 Montáž ovládacího panelu

Montáž proveďte v opačném sledu. Oprava 2021-03-22_9001630792 Copyright BSH Hausgeräte GmbH strana105od9894.13 Oprava pružin dvířek

1. Odstraňte kryt vedení kabelu.

2. 1. Dvířka pootevřete (1).

2. Umístěte drážku do žlábku základny (2).

3. Pomalu dvířka zavřete (3).

Kabelový systém se automaticky připevní k závěsu dveří. Oprava 2021-03-22_9001630792 Copyright BSH Hausgeräte GmbH strana106od9893. 1. Jemně zavřete dvířka (4).

2. Posuňte drážku dozadu a uvolněte závěs dvířek (5).

3. Otevřete dvířka (6).

4. Opakujte proces na druhé straně spotřebiče.

Oprava 2021-03-22_9001630792 Copyright BSH Hausgeräte GmbH strana107od9894.14 Výměna spodního panelu Nožičky jsou identické a lze je libovolně zaměnit. Požadavek: Spotřebič je odpojený od přívodu elektrické energie. Spotřebič je odpojený od přívodu vody. Vnější dvířka jsou vyjmutá. Vnější dvířka jsou vyjmutá (plně integrovaný/integrovaný spotřebič).

4.14.1 Sejmutí spodního panelu

Nesprávné sejmutí. Pokud spodní panel uvolníte po straně a sejmete jej, mohou se ulo- mit oba dva držáky. Je-li poškozený pouze jeden držák, je možné vy- měnit strany, oba držáky jsou identické. Doporučujeme umístit nějaký předmět pod přední boční stranu spo- třebiče, aby došlo k odlehčení spodního panelu s nožičkami.

2. Sáhněte šroubovákem do vodicí lišty (1) a uvolněte západku jejím zatlačením do-

4. Odstraňte nožičky směrem dopředu (1).

4.14.2 Montáž spodního panelu

1. Namontujte nožičky.

2. Upevněte spodní panel v jeho horní části (1) a zatlačte na něj, dokud slyšitelně

nezaklapne do správné polohy (2). Oprava 2021-03-22_9001630792 Copyright BSH Hausgeräte GmbH strana108od9894.15 Výměna zásuvkové desky v základně Zásuvková deska je umístěna ve spodní části vpředu. Požadavek: Spotřebič je odpojený od přívodu elektrické energie. Spotřebič je odpojený od přívodu vody. Čelní strana nábytku (volitelně) je odstraněna. Vnější dvířka jsou vyjmutá. Vnější dvířka jsou vyjmutá (plně integrovaný/integrovaný spotřebič). Spodní panel je odstraněný (volitelně).→108

4.15.1 Odstranění zásuvkové desky v základně

1. Odstraňte dva šrouby (1).

2. Uvolněte západky (2).

3. Opatrně nakloňte zásuvkovou desku dopředu (1).

V závislosti na modelové řadě může být zástrčka EmotionLight stále připevněna k základně. Odjistěte zástrčku na západce a zatáhněte dozadu (volitelně) (2).

4.15.2 Montáž zásuvkové desky v základně

Montáž zásuvkové desky proveďte v opačném sledu. Oprava 2021-03-22_9001630792 Copyright BSH Hausgeräte GmbH strana109od9894.16 Výměna přepadového potrubí Přepadové potrubí je umístěno ve spodní části spotřebiče vpředu. Požadavek: Spotřebič je odpojený od přívodu elektrické energie. Spotřebič je odpojený od přívodu vody. Čelní strana nábytku je odstraněna (volitelně). Vnější dvířka jsou vyjmutá. Spodní panel je odstraněný (volitelně).→108 Zásuvková deska v základně je odstraněná.→109

4.16.1 Odstranění přepadového odtoku

Zbytková voda ¡ Po odstranění vypouštěcí hadice může vytéct zbytková voda. ¡ Zachyťte vodu nebo ji ze dna spotřebiče odsajte.

1. Odstraňte západku na horní straně (1, 2).

2. Uvolněte západku nahoře.

3. 1. Pod kovový držák vložte šroubovák (1).

2. Jemně uvolněte kovovou úchytku (2).

Oprava 2021-03-22_9001630792 Copyright BSH Hausgeräte GmbH strana110od9894. Vyjměte přepadové potrubí.

4.16.2 Montáž přepadového potrubí

Poškození vodou při nesprávné instalaci přepadového potrubí! Spodní část přepadového potrubí správně zasuňte do kolejnic ve žlábku základny. Horní část přepadového potrubí zaklapněte správně na své místo.

1. 1. Umístěte přepadové potrubí (1).

2. Zasuňte přepadové potrubí do těsnění (2).

3. Zatlačte přepadové potrubí do kolejnic v těsnění (3).

4. Přepadové potrubí vložte s nejvyšší přesností (4).

5. Zaklapněte přepadové potrubí (5).

Oprava 2021-03-22_9001630792 Copyright BSH Hausgeräte GmbH strana111od9892. Zkontrolujte levou i pravou stranu montáže. 3. Zkontrolujte správné usazení.

4. Zaklapněte kovovou úchytku na levé i pravé straně.

Oprava 2021-03-22_9001630792 Copyright BSH Hausgeräte GmbH strana112od9894.17 Výměna vnitřních dvířek Požadavek: Spotřebič je odpojený od přívodu elektrické energie. Spotřebič je odpojený od přívodu vody.

4.17.1 Vyjmutí vnitřních dvířek

1. Odstraňte šrouby (1).

2. Vyjměte vnitřní dvířka směrem nahoru (2).

4.17.2 Montáž vnitřních dvířek

1. Vytáhněte těsnění dvířek dopředu.

2. Vnitřní dvířka posuňte za těsnění.

3. Zavřete vnitřní dvířka.

4. Vytáhněte těsnění dvířek nahoru.

Boční díly směřují nahoru.

5. Posuňte závěs dvířek nahoru.

6. Zajistěte závěs dvířek šrouby.

7. Namontujte vnitřní dvířka na závěs.

8. Zajistěte vnitřní dvířka šrouby.

Oprava 2021-03-22_9001630792 Copyright BSH Hausgeräte GmbH strana113od9894.18 Výměna závěsu dvířek Požadavek: Spotřebič je odpojený od přívodu elektrické energie. Spotřebič je odpojený od přívodu vody. Spotřebič je volně přístupný. Boční panel je odstraněný.→101 Vnější dvířka jsou vyjmutá. Vnitřní dvířka jsou odstraněná. Ovládací panel je odstraněný.→105 Pružiny dvířek jsou zajištěné.→106 Spodní panel je odstraněný.→108 Zásuvková deska v základně je odstraněná.→109 Přepadový žlab je odstraněný.→110

4.18.1 Odstranění závěsu dvířek

1. 1. Pomocí šroubováku uvolněte západku (1).

2. Vytáhněte závěs směrem dopředu (2).

2. Uvolněte zemnicí kabel na závěsu dveří.

4.18.2 Montáž závěsu dvířek

NEBEZPEČÍ Nebezpečí úrazu elektrickým proudem při dotyku dílů pod proudem! V případě neodborné opravy hrozí nebezpečí smrtelného úrazu elek- trickým proudem

Opravu elektrického zařízení smí provádět jen kvalifikovaný elek- trikář.

Po opravě nechte provést bezpečnostní zkoušku podle VDE 0701 nebo specifických předpisů dané země. Oprava 2021-03-22_9001630792 Copyright BSH Hausgeräte GmbH strana114od9891. 1. Do spotřebiče umístěte závěs (1).

2. Posuňte závěs dolů (2) tak, aby do spotřebiče zapadl.

Chybějící uzemnění může vést ke vzniku potenciálu elektrické sítě na dveřích. Proveďte uzemnění. Oprava 2021-03-22_9001630792 Copyright BSH Hausgeräte GmbH strana115od9894.19 Výměna (spodního) těsnění dvířek Požadavek: Spotřebič je odpojený od přívodu elektrické energie. Spotřebič je odpojený od přívodu vody. Vnější dvířka jsou vyjmutá. Zásuvková deska v základně je odstraněná.→109 Spodní panel je odstraněný (volitelně).→108 Pružiny dvířek jsou odstraněny. Ovládací panel je odstraněný. Byl odstraněn držák kabelového svazku vpravo dole.

4.19.1 Vyjmutí těsnění dvířek

1. Ze spodního těsnění dveří vyjměte dvě přídržné spony (1, 2).

2. Odpojte přepadový odtok.

3. Vyjměte přepadový žlab.

Oprava 2021-03-22_9001630792 Copyright BSH Hausgeräte GmbH strana116od9894. Z vnitřních dvířek vyjměte spodní těsnění.

4.19.2 Montáž těsnění dvířek

1. Spolu s těsněním dvířek umístěte na těsnicí lištu vlevo a vpravo těsnicí uzávěry.

2. Do vnitřních dvířek vložte těsnění s uzavírací klapkou.

3. Těsnění dvířek zajistěte dvěma přídržnými sponami.

Oprava 2021-03-22_9001630792 Copyright BSH Hausgeräte GmbH strana117od9894.20 Výměna (horního) těsnění dvířek Požadavek: Spotřebič je odpojený od přívodu elektrické energie. Spotřebič je odpojený od přívodu vody.

4.20.1 Vyjmutí těsnění dvířek

Z vnitřního rámu vyjměte těsnění.

4.20.2 Montáž těsnění dvířek

Před montáží musí být těsnění dvířek zkráceno na správnou délku. Ta činí 1 750 mm pro spotřebiče s výškou 81 cm a 1 850 mm pro spotřebiče s výškou 86 cm.

1. Připravte si příslušné těsnění dvířek.

2. Ujistěte se o správné montážní poloze profilu těsnění.

3. Bílá tečka musí lícovat s proužkem těsnící lišty.

Těsnění nesmí být v rozích zvlněné ani napnuté. Těsnění je na kon- cích příčně zaříznuto a zepředu se zužuje směrem ke spodní části zásobníku. Umístěte konec těsnění rovně dopředu pod vnitřní dvířka. Těsnění by mělo co nej- více doléhat ke straně zásobníku. Správně namontované těsnění dvířek: Oprava 2021-03-22_9001630792 Copyright BSH Hausgeräte GmbH strana118od9894.21 Výměna EmotionLight EmotionLight se nachází v horní přední vnější části proplachovací nádr- že. Požadavek: Spotřebič je odpojený od přívodu elektrické energie. Spotřebič je odpojený od přívodu vody. Spotřebič je volně přístupný. Horní deska je odstraněná (volitelně). Pravý boční panel je odstraněný (volitelně).→101

4.21.1 Odstranění EmotionLight

1. Odjistěte přídržný hák vzadu (1).

2. Vytáhněte držák směrem nahoru (2).

3. Vytáhněte zástrčku z konektoru (vpravo dole na přední straně spotřebiče).

4. Odpojte elektrické připojení od napájecího modulu.

5. Odstraňte EmotionLight ze spotřebiče.

4.21.2 Montáž EmotionLight

1. Vložte držák do rámu proplachovací nádrže (1).

Oprava 2021-03-22_9001630792 Copyright BSH Hausgeräte GmbH strana119od9892. Zahákněte přídržný hák (2).

POZOR! Nesprávná montáž! Poškození kabelu v místě závěsu dvířek.

Namontujte kabel v oblasti závěsu dveří (mezi plochým pantem a proplachovací nádrží) tak, aby nemohl být poškozen pohyblivými částmi. Kabel namontujte na spodní pravou stranu. Oprava 2021-03-22_9001630792 Copyright BSH Hausgeräte GmbH strana120od989Obr.3: Plochý kabel

4. Zasuňte zástrčku.

Oprava 2021-03-22_9001630792 Copyright BSH Hausgeräte GmbH strana121od9894.22 Výměna TimeLight TimeLight vyměňte pouze jako celek. Modul TimeLight je upevněn k zadní části zásuvkové desky v základně. Požadavek: Spotřebič je odpojený od přívodu elektrické energie. Spotřebič je odpojený od přívodu vody. Spodní panel je odstraněný.→108 Zásuvková deska v základě je odstraněná a otočená.→109

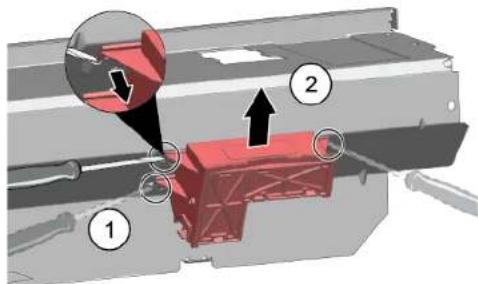

4.22.1 Vyjmutí TimeLight

1. Západky (1) jemně ohněte směrem ven.

2. Vytáhněte modul TimeLight nahoru z vodicí lišty (2).

4.22.2 Montáž TimeLight

1. Ohněte západky (1) zpět.

2. Zasuňte modul TimeLight do vodicí lišty (2).

3. Zapojte elektrické připojení.

Oprava 2021-03-22_9001630792 Copyright BSH Hausgeräte GmbH strana122od9894.23 Výměna Gap Illumination Požadavek: Spotřebič je odpojený od přívodu elektrické energie. Spotřebič je odpojený od přívodu vody. Vnější dvířka jsou demontovaná. Ovládací panel je odstraněný.

4.23.1 Vyjmutí Gap Illumination

1. 1. Odjistěte západku (1).

2. Odpojte elektrické připojení z provozního modulu (2).

2. 1. Odjistěte přídržný hák vzadu (1).

2. Vyjměte světelné vlákno (2).

Oprava 2021-03-22_9001630792 Copyright BSH Hausgeräte GmbH strana123od9893. 1. Odjistěte přídržný hák (1).

2. Zvedněte desku plošných spojů s držákem a vyjměte ji z rámu provozního mo-

1. Vložte držák desky plošných spojů do rámu provozního modulu.

2. Upevněte jej zaklapnutím.

3. Vložte světelné vlákno a upevněte jej zaklapnutím.

4. Vodič připojte k provoznímu modulu.

1.2.4 Všeobecné symboly

V tomto dokumente sa používajú nasledujúce všeobecné symboly: Všeob. symbol Význam Označenie špeciálneho pokynu (textové a/alebo grafické) Označenie jednoduchého pokynu (len textové) Všeob. symbol Význam Označenie prepojenia na videonávod Označenie požadovaných nástrojov Označenie požadovaných podmienok Označenie podmienky (ak ..., potom ...) Označenie výsledku Spustenie Označenie klávesu alebo tlačidla [00123456] Označenie čísla materiálu Stav Označenie zobrazeného textu/okna (na displeji spotrebiča) Tabuľka3: Všeobecné symboly O tomto dokumente 2021-03-22_9001630792 Autorské práva vlastní spoločnosť BSH Hausgeräte GmbH Strana787z989Bezpečnosť

2.1 Všeobecné bezpečnostné pokyny

4.2.1 Montáž držadla v modeli s rozmerom 86 cm

4.2.2 Montáž úchytky na pridržanie pohárov

Naparovaciu vložku vtlačte koncovými kusmi pod systém košov. Oprava 2021-03-22_9001630792 Autorské práva vlastní spoločnosť BSH Hausgeräte GmbH Strana792z9894.3 Výmena zásuvky varioDrawer

3. Stlačte plastové bočné vložky smerom von a vytlačte ich nahor z rámu.

Oprava 2021-03-22_9001630792 Autorské práva vlastní spoločnosť BSH Hausgeräte GmbH Strana793z9894. Opatrne ohnite vodiace držadlá smerom von.

7. Vytlačte kovový rám vzadu z vodidla.

4.3.2 Montáž zásuvky varioDrawer

Pri montáži postupujte v opačnom poradí krokov demontáže. Oprava 2021-03-22_9001630792 Autorské práva vlastní spoločnosť BSH Hausgeräte GmbH Strana794z9894.4 Výmena ostrekovacích ramien

Oprava 2021-03-22_9001630792 Autorské práva vlastní spoločnosť BSH Hausgeräte GmbH Strana795z9894.5 Výmena filtrov

4.5.1 Odoberanie filtra

1. Otočte filter na hrubé nečistoty proti smeru hodinových ručičiek (1) a odoberte fil-

2. Stiahnite mikro filter, čím ho vyberiete.

4.5.2 Montáž filtrov

1. Vyberte horný kôš.

4.7.1 Odpojenie elektrického kábla

Zahýbte opatrne zástrčkou elektrického kábla nahor a nadol a vytiahnite ju zo zásuvky.

4.7.2 Pripojenie elektrického kábla

Pevne vložte elektrický kábel, aby zacvakol.

1. Posuňte kryt na prací prostriedok o 5 mm.

4.8.3 Montáž krytu na prací prostriedok

2. Skontrolujte funkciu krytu na prací prostriedok.

3. Zdvihnite viečko čerpadla zboku dovnútra a vyberte ho.

Oprava 2021-03-22_9001630792 Autorské práva vlastní spoločnosť BSH Hausgeräte GmbH Strana802z9894.11 Výmena vonkajších dvierok Požiadavka: Spotrebič je odpojený od elektrického napájania. Spotrebič je odpojený od zdroja vody.

4.11.2 Montáž vonkajších dvierok

4. Zabezpečte, aby ovládací panel nespadol (pridržte ho).

5. Odstráňte šesť skrutiek.

6. Odoberte ovládací panel.

4.12.2 Montáž ovládacieho panelu

Pri montáži postupujte v opačnom poradí krokov demontáže. Oprava 2021-03-22_9001630792 Autorské práva vlastní spoločnosť BSH Hausgeräte GmbH Strana805z9894.13 Zaistenie pružín dvierok

1. Vyberte kryt vodidla kábla.

Systém káblov sa automaticky pripojí do závesu na dvierkach. Oprava 2021-03-22_9001630792 Autorské práva vlastní spoločnosť BSH Hausgeräte GmbH Strana806z9893. 1. Mierne zatvorte dvierka (4).

3. Opatrne nahnite dosku zásuvky v základni smerom dopredu (1).

V závislosti od modelu série je zástrčka k EmotionLight stále zaiste- ná k základni. Odblokujte zástrčku na západke a potiahnite dozadu (voliteľné) (2).

4.15.2 Montáž dosky zásuvky v základni

Oprava 2021-03-22_9001630792 Autorské práva vlastní spoločnosť BSH Hausgeräte GmbH Strana810z9894. Zdvihnite prepadové vedenie.

4.18.2 Montáž závesu dvierok

2. Odpojte prepadový kanál.

3. Zdvihnite prepadový žľab.

4. Odstráňte elektrické pripojenie z elektrického modulu.

1. Vložte držadlo do rámu vyplachovacej nádržky (1).

Oprava 2021-03-22_9001630792 Autorské práva vlastní spoločnosť BSH Hausgeräte GmbH Strana819z9892. Použite úchytku (2).

2. 1. Odpojte úchytku vzadu (1).

2. Odoberte svetelné vlákno (2).

Oprava 2021-03-22_9001630792 Autorské práva vlastní spoločnosť BSH Hausgeräte GmbH Strana823z9893. 1. Odpojte zachytávací háčik (1).

2. Zdvihnite dosku plošných spojov s držiakom a vyberte ju z rámu ovládacieho

4. Pripojte drôt do ovládacieho modulu.
