Merkki	Siemens
Malli	iQ300 SE43HS60CE
Tuotetyyppi	Upotettava astianpesukone
Mitat (K x L x S)	86.5 x 60 x 60 cm
Nettopaino	45 kg
Sähköliitäntä	220-240 V, 10 A, 50-60 Hz
Energiankulutus (Eco-ohjelma)	0.95 kWh
Vedenkulutus (Eco-ohjelma)	9.5 L
Kapasiteetti	13 kattausta
Melutaso	44 dB(A) re 1 pW
Pesuohjelmat	Eco, Intensive, Rapid, Auto, Nettoyage, Prélavage, Dégorgement
Erikoistoiminnot	AquaStop, VarioSpeed, EmotionLight, TimeLight
Turvallisuus	Lapsilukko, vuotoilmaisin, ylivuotosuoja
Pesutilan materiaali	Ruostumaton teräs
Suodatusjärjestelmä	3-osainen suodatin (karkea, mikro, hieno)
Suihkuvarret	2 vartta (ylempi ja alempi), irrotettavat
Energialuokka	A+
Korjattavuus	Varaosat saatavissa, korjausohje mukana
Mukana tulevat lisävarusteet	Yläkori, alakori, Vario-lokero (version mukaan)
Valmistajan takuu	2 vuotta

Usein kysytyt kysymykset - iQ300 SE43HS60CE SIEMENS

Kuinka kiinteä asennettava astianpesukone asennetaan?

Asennus on annettava pätevän ammattilaisen tehtäväksi. Varmista, että laite on irrotettu verkkovirrasta ja että vesi- ja sähköliitännät ovat asianmukaiset. Kiinteästi asennettavissa malleissa kiinnitä etuluukku ja säädä jalat tasapainon varmistamiseksi. Katso mukana toimitettua asennusohjetta.

Mitä tehdä, jos virhekoodi E15 ilmestyy?

Koodi E15 tarkoittaa AquaStop-järjestelmän havaitsemaa vesivuotoa. Tarkista liitännät, suodattimet ja oven tiiviste. Jos ongelma jatkuu, tyhjennä jäännösvesi ja ota yhteyttä huoltopalveluun.

Kuinka suodattimet puhdistetaan?

Poista alakori, käännä karkeasuodatinta vastapäivään ja irrota koko suodatusjärjestelmä. Puhdista suodattimet juoksevan veden alla harjalla. Kokoa takaisin kohdistamalla nuolet.

Miksi astianpesukone ei tyhjennä vettä?

Tarkista, että jätevesipumpun kansi on paikallaan eikä suodatin ole tukossa. Tarvittaessa irrota pumpun kansi ja puhdista alue. Varmista myös, ettei poistoletku ole taittunut.

Kuinka ajastettu käynnistys otetaan käyttöön?

Paina ohjauspaneelin Ajastettu käynnistys -painiketta, kunnes haluttu aika näkyy. Arvo kasvaa tunnin välein. Sulje luukku, ja ohjelma käynnistyy automaattisesti asetettuna aikana.

Mitä pesuainetta tulisi käyttää?

Käytä astianpesukoneelle tarkoitettua pesuainetta jauheena, geelinä tai tabletteina. Noudata annostusohjeita. Lyhyissä ohjelmissa suosi jauhetta. Pesuainelokeron kansi on suljettava kunnolla ennen käynnistystä.

Kuinka suihkuvarsi vaihdetaan?

Kierrä ylempi suihkuvarsi irti kiertämällä sitä vastapäivään, vedä sitten alaspäin irrottaaksesi sen. Alempi varsi irrotetaan laskemalla sitä alas. Asenna uudet varret napsauttamalla ne paikalleen ja kiristämällä ylempi varsi.

Astianpesukone vuotaa, mitä tarkistaa?

Tarkista oven tiiviste (ala- ja yläosa) vaurioiden varalta. Tarkista ylivuotokouru ja vesiliitännät. Jos vuoto tulee alhaalta, pumpun kansi tai suodattimet voivat olla väärin asennettu.

Kuinka laite nollataan?

Nollaa irrottamalla astianpesukone verkkovirrasta 60 sekunniksi ja kytkemällä se takaisin. Tämä poistaa väliaikaiset virhekoodit. Jos ongelma jatkuu, saatetaan tarvita turvallisuustesti standardin VDE 0701 mukaisesti.

Mistä löydän varaosien viitenumerot?

Varaosien viitenumerot on lueteltu mukana toimitetussa korjausohjeessa. Katso kohtaa 'Työkalut ja apuvälineet' tai osaluetteloa. Voit myös ottaa yhteyttä Siemensin huoltopalveluun mallinumerolla iQ300 SE43HS60CE.

KÄYTTÖOHJE iQ300 SE43HS60CE SIEMENS

Töörlistad ja abinoud. 254

Remont 255

Likuvatest osadest tingitud elektrilooi oht!

Kandke turvakingi.
Kinnitage rasked osad allakukkumise yastu.
- Arge toppige kehaosi likuvate osade vahele.

Töörliistad ja abinoud

Sokiplaat asub esikulje alaosas.

Noue:

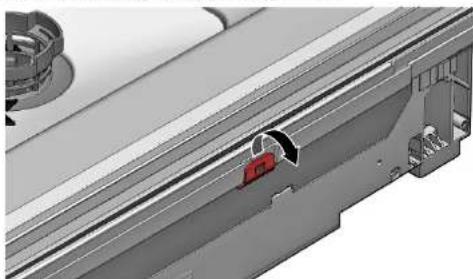

1. Klopsake vasakul ja parental paika metallklamber.

Remont

Likuvatest osadest tingltud elektrilooi oht!

Puuduv maauhendus vöib pöhjustada uksel vörgupotentsiaali.

Looge maauhendus.

4.19.2 Uksetihendi paigaldamine

Korjausvinkit - Astianpesukone

1 Tamai asiakirja 292

1.1 Tärkeitä tietoja 292
1.1.1 Tarkoitus 292
1.2 Symboleiden merkitys 292
1.2.1 Vaaratasot 292
1.2.2 Varoitusmerkit 292
1.2.3 Varoitusten rakenne 293
1.2.4 Yleiset symbolit 293

Turballisuus 294

2.1 Yieiset turvallisuusohjeet 294
2.1.1 Kaikki kotitalouskoneet 294

Tyokalut ja apuvalineet 295

Korjaus. 296

4.1 Tyotason vaihtaminen 296
4.1.1 Tyotason poistaminen 296
4.1.2 Tyotason asennus 296

4.2 Korljärestelmän asennus 297

4.2.1 Pesuainetabletin liukukappaleen asennus 86 cm:n malliin 297
4.2.2 Kupin tukiklipsin asentaminen 297
4.2.3 Hjorytystelineen asennus 298

4.3 varioDrawer-osan vaihtaminen 299

4.3.1 varioDrawer-osan poistaminen 299
4.3.2 varioDrawer-osan asentaminen 300

4.4 Suihkuvarsien vaihtaminen 301

4.4.1 Suihkuvarren poistaminen 301
4.4.2 Suihkuvarren asentaminen 301

4.5 Suodattimien vaihtaminen 302

4.5.1 Suodattinen poistaminen 302
4.5.2 Suodatinten asennus 302

4.6 Unipeltien ruiskutuspän asennus 303
4.7 Virtajohdon vaihtaminen 304
4.7.1 Virtajohdon irrottaminen pistorasiasta 304
4.7.2 Virtajohdon laittaminen pistorasiaan 304

4.8 Pesuainelokeron suojuksen vaihtaminen 305

4.8.1 Pesuinelokeron suojuksen poistaminen 305
4.8.2 Jousen asettaminen paikoilleen 305
4.8.3 Pesuainelokeron suojuksen asentaminen 305

4.9 Jätevesipumpun suojuksen vaihtaminen 306

4.9.1 Jätevesipumpun suojuksen poistaminen 306
4.9.2 Jätevesipumpun suojuksen asennus 306

4.10 Sivupaneelin vaihtaminen 307

4.10.1 Sivupaneelin poistaminen 307
4.10.2 Sivupaneelin asentaminen 308

4.11 Luukun vaihtaminen 309

4.11.1 Ulkoluukun poistaminen 309
4.11.2 Ullkoluukun asennus 309

4.12 Ohjauspaneelin vaihtaminen 311

4.12.1 Ohjauspaneelin poistaminen 311
4.12.2 Ohjauspaneelin asentaminen 311

4.13 Luukun jouisen kiinnittaminen 312

4.14 Alapaneelin vaihtaminen 314

4.14.1 Alapaneelin poistaminen 314
4.14.2 Alapaneelin asentaminen 314

4.15 Sokkilevyn vaihtaminen 315

4.15.1 Sokkelilevyn poistaminen 315
4.15.2 Sokkelilevyn asentaminen 315

4.16 Ylivuotoputken vaihtaminen 316

4.16.1 Yilivuotokanan van poistaminen 316
4.16.2 Yliuvotoputken asennus 317

4.17 Sisaluukun vaihtaminen 319

4.17.1 Sisaluukun poistaminen 319
4.17.2 Sisaluukun asennus 319

4.18 Luukun saranan vaihtaminen 320

4.18.1 Luukun saranan poistaminen 320
4.18.2 Luukun saranan asennus 320

4.19 Luukun (alemm) tiivisteen vaitaminen 322

4.19.1 Luukun tiivisteen poistaminen 322
4.19.2 Luukun tivisteen asennus 323

4.20 Luukun (ylemman) tiivisteen vailtaminen 324

4.20.1 Luukun tiivisteen poistaminen 324
4.20.2 Luukun tiivisteen asennus 324

Korjausvinkit - Astianpesukone

4.21 EmotionLight-osan vaihtaminen 325

4.21.1 EmotionLight-osan poistaminen 325
4.21.2 EmotionLight-osan asennus 325

4.22 TimeLight-moduulin vaihtaminen 328

4.22.1 TimeLight-moduulin poistaminen 328
4.22.2 TimeLight-moduulin asennus 328

4.23 Gap Illumination -moduulin vaihtaminen 329

4.23.1 Gap Illumination -moduulin poistaminen 329
4.23.2 Gap Illumination -moduulin asennus 330

Tämä asiakirja

1.1 Tärkeitä tietoja

1.1.1 Tarkoitus

Näden korjausohjeiden tarkoituksena on auttaa kuluttajaa koraamaan laitteita itse ekologista sunnittelua koskevan asetuksen (päävitys 03/2021) mukaisesti. Ne sisälätvat tietajo siitä, miten märätätvi varaoasat voidaan vailtaa. Lisäksi nihin sisätty tietajo varoituksista ja riskeistä.

Ota yhteytä huoltopalveluun, sosinulla on kysytävää. Vastaamme vahingoista vain, sos korjausohjeita on noudatetu oikein.

1.2 Symboleiden merkitys

1.2.1 Vaaratasot

Varoilustasot koostuvat symbolista ja huomiosanasta. Huomiosanat ilmoittava vaaran vakavuuden.

Varoitustaso Merkitys
VAARA	Varoituksen laiminlyönti johtaa kuolemaan tai vakaviin loukkaantumisiin.
VAROITUS	Varoituksen laiminlyönti voi johtaa kuolemaan tai vakaviin loukkaantumisiin.
HUOMAA	Varoituksen laiminlyönti voi johtaa lieviin loukkaantumisiin.
HUOMIO!	Varoituksen laiminlyönti voi johtaa omaisuusvahinkoihin.

Taulukko 1: Vaaratasot

1.2.2 Varoitusmerkit

Varoitusmerkit ovat symboleita sisaltilvia esityksi, jotka osoittavat vaaran tyypin. Tassai asiakirassa kayettaan seuraavia varoitusmerkkeja:

Varoitusmerkki Merkitys
!	Yleinen varoitus
1	Sähköjännitteestä aiheutuva vaara
	Rajähdysvaara
	Viiltohaavojen vaara
	Murskautumisen vaara

Tämä asiakirja

Varoitusmerkki Merkitys
	Kuumista pinnoista aiheutuva vaara
	Voimakkaasta magneettikentastä aiheutuva vaara
	Ionisoimmottomasta säteilystä aiheutuva vaara

Taulukko 2: Varoitusmerkit

1.2.3 Varoitusten rakenne

Tämä asiakirjan sisälämilla varoituksilla on standardoitu ulkonäkä ja rakenne.

Seuraavassa esimerkissä naytetaan varoitus, joka varoittaa jannitteisten osien aiheuttamasa sakhokusta. Vaaran valltamiseksi suoritettava toimenpide mainitaan.

1.2.4 Yleiset symbolit

Tassaiakirassa kaytetaan seuraavia yleisi symboleja:

Yi. symboli Merkitys
i	Erikoisohjeen tunniste (teksti ja/tai kaavio)
0	Yksinkertaisen ohjeen tunniste (vain teksti)

YI. symboli Merkitys
	Video-opetusohjelmaan johtavan linkin tunniste
	Tarvittavien työkalujen tunniste
	Tarvittavien edellytysten tunniste
	Ehdon (jos ..., sitten ...) tunniste
	Tuloksen tunniste
Käynistä Nappäimen tai painikkeen tunniste
[00123456] Materiaalinumeron tunniste
Tila Näytetyn tekstin/ikkunan (laitteen	näytössä) tunniste

Taulukko 3: Yleiset symbol

Turvallisuus

2.1 Yleiset turvallisuusohjeet

2.1.1 Kaikki kotitalouskoneet

Jännitteisten osien aiheuttama sähköiskun vaaral

Virheet sahkokomponenteja sisaltavissa korjauksissa voivat johtaa sahkiskuun!
Kytke kone irty verkkovirrasta vahintaaen 60 sekuntia ennen toiden aloittamista.
- Pyydä korjauksen jälkeen suorittamaan VDE 0701 -säädöksen tai maakhtaisten säädosten mukainen turvallisuustesti.

Teravistareunoistaaiheutuva loukkaantumisvaara!

Kayta suojakaseita.

Painavista ja likkuvista komponenteista aiheutuva murskautumisen riski korjauksen, kunnossapidon, vianetsinnan ja huollon aikana

Käytä suojakenkä.
- Està painavien componenttienutoaminen.
- Alä koske liikkuviin componentteihin.
Laitteen turvallisuudelle/toiminnalle aiheutuva risik!
Käytä vain alkuperäisia varaosia.

Staattiselle sahkolle herkklien componenttlen (ESDS) vaurloitumisen risikl
- Ala koske moduuleihin, liittannat ja johdinreiti mukaan luettuna.

Tyokalut ja apuvälineet

Nimitys Yksityiskohdat Kuvat
Torx T20 - ruuvmelisseli, reiällinen [00340764]	100 mm. ruuveille lukituktelsa
Torx T15 - ruuvmelisseli	Pituus 80 mm
Uaruuvimeisseli Terä 10 mm x 1,6 mm x 200 mm
Nokkapihdit [00340871]	Pituus: 200 mm, suora

2021-03-22 9001630792 Tekijänoikeudet BSH Hausgeräte GmbH Sivu 295 alkaa 989

Korjaus

4.1 Tyotason vaihtaminen

Vaatimus:

Kone on erotettu teholahteesta.
Laitteeseen on vapaa paasy.

4.1.1 Tyotason poistaminen

1. Poista kaksi ruuvia takaa (1) (valinnainen).
2. Paina kumpaakin tyotason alla olevaa lukitusvipua yloispain (2).

1. Nosta tyotasa hieman edesta (3).
2. Työnnä työtaospois taaksepain (4).
3. Poista lyotaso.

4.1.2 Tyotason asennus

1. Lukitse tyotason takaosa ohjaimiin kayttäen pidatyskaulksia (1).

1. Tyonna tyotasa eteenpain (2).
2. Paina tyotason etuosa alaspain, kunnes kumpikin lukitusvipu napsahtaa kuuluvasti paikoilleen (3).
3. Kierrä kaksi ruuvia takaisin paikoilleen (4) (valinnainen).

Korjaus

4.2 Korijärestelmän asennus

Vaatimus:

Vastaava kori on poistetu koneesta.

4.2.1 Pesuainetabletin liukukappaleen asennus 86 cm:n malliin Erikolstyokalut:

Pesuainetabletin ohjain [00614935]
Kupin tukiklipsi [00618565]
1. Aseta pesuainetabletin liukkappale viistosti paikoileen korin etuosassa.
2. Keskiöitä ja napsauta tablettkouru paikoilleen.

4.2.2 Kupin tukiklipsin asentaminen Erikoistyokalut:

Pesuainetabletin ohjain [00614935]
Kupin tukiklipsi [00618565]

Kun pestaan kuppeja, kopin tukiklipsi voldaan kaantaa ylos. Lisakulma
vahentaa veden kerantymista kuppen pohjaan. Kun pestaan pitkia
laseja, suosittelemmje jattamaan kopin tukiklipsin alan.
Jos ylakoreissa on valinnainen muovivahike, se on ensin poistettava.

1. Poista muovivahvike.

1. Napsauta kupin tukiklipsi paikoilteen.

1. Kaannaklipsylos.

Korjaus

1. Laita pestavat astiat korin.

4.2.3 Hórytystelineen asennus

Erikoistyokalut:

Pesuainetabletin ohjain [00614935]

Kupin sukiklipsi [00618565]

Aseta hórytystelineen paatykappaleet korijárestelman alle.

Korjaus

4.3 varioDrawer-osan vaihtaminen

1. Taita kahvan lapat sisaan.

4.3.1 varioDrawer-osan poistaminen

1. Poista Kahva ylasuntaan.

2. Paina muovisia reunavahvikkeita ulospain ja paina ne ylasuunnassa ulos kehyksesta.

Korjaus

1. Taita ohjainkaistaleet varovasti ulospain.

1. Vedä käännettävät tukitapit ulos kaistaleista.

2. Paina metallirunko edessa ulos pidikkeistä.

1. Työnnä metallirunko ulos ohjaimesta.

4.3.2 varioDrawer-osan asentaminen

Asenna vastakkaisessa järestykssessä.

Korjaus

4.4 Suihkuvarsien vaihtaminen

4.4.1 Suihkuvarren poistaminen

1. Kierra ylasuihkuvari 1r (1) ja poista alaspain vetamalla (2).

1. Poista alasuihkuvari slyospain vetamalla

4.4.2 Suihkuvarren asentaminen

1. Aseta alasuihkuvari spaikoilleen. Suihkuvari napsahtaa kinn
2. Aseta ylasuihkuvari saikoiilleen ja kierr se hyvin kinni.

Korjaus

4.5 Suodattimien vaihtaminen

4.5.1 Suodattimen poistaminen

1. Kännä karkeasuodatinta vastapäivän (1) ja poista suodatinjärestelma (2).

Varmista, etta sailiöen ei putoa vierasesineita.

1. Paina mikrosuodatinta alaspain sen poistamiseksi.

4.5.2 Suodatinten asennus

1. Kokoa suodatinjäristelmän osat uudelleen.

Varmista, etta karkeasuodattimessa olevat lukitsnupit napsahtav at paikoileen.

1. Laita suodatinjärestelmä laitteeseen ja kännä karkeasuodalinta myotäpaivään.

Varmista, etta nuolimerkinnat ovat kohdakkain.

Korjaus

4.6 Unipeltien ruiskutuspaan asennus

1. Poista ylakori.
2. Aseta unipeltien ruiskutuspää pidikkeeseen (1) ja kännä sitä oikealle (2).

Uunipeltien ruiskutuspäa napsahtaa kiinni.

Korjaus

4.7 Virtajohdon vaihtaminen

Vaatimus:

Kone on erotettu teholahteestä
Kone on erotetu vedenjakelusta.
Koneeseen on vapaa pasy.

4.7.1 Virtajohdon irrottaminen pistorasiasta

• Liikuta virtajohdon pistoketta varovasti ylos ja alas, ja vegä se ulos pistorasiasta.

4.7.2 Virtajohdon laittaminen pistorasiaan

HUOMIO!

Paaliattann ylikuumeneminen!

lipalovaara

Liitavirtajtohtositen,ettakuulunapsahdus.

Pistä virtajohdon pistoke pistorasiaan ja anna sen napsahtaa kuuluvasti paikoilleen.

Korjaus

4.8 Pesuainelokeron suojuksen vaihtaminen

Pienta ruuvitaltaa voidaan kayttäviputyokaluna.

Vaatimus:

Kone on erotetu teholähteestä.
Kone on erotetu vedenjakelusta
Luukku on avattu.
Pesuainelokeron suojus on avattu.

4.8.1 Pesuainelokeron suojuksen poistaminen

1. Liu'uta pesuaineloker suojusta sis'an 5 mm.
2. Vipua pesuainelokeron suojus matalammalla puolella ulos ohjainkiskoja ja ota pesuainelokeron suojus ylapuolella pois ohjainkiskoista.
3. Poista jousi.

4.8.2 Jousen asettaminen paikoilleen

1. Tyonna jouen pitka paa annostelulaitteen asennusreikaan (1).

1. Työnnä jousen lyhyt pää pesuainelokeron suojuksen asennusreikään (2).
2. Paina suojus annostelulaitteeseen (3).

4.8.3 Pesuinalrokeron suojuksen asentaminen

1. Aseta pesuainelokeron suojus 5 mm ennen kokonaan avattua asentoa yhdellapuollea ohjauskiskoihin. Paina pienta voimaa kayttäen vastakkainen puoli ohjauskiskoihin.
2. Tarkista pesuainelokeron suojuksen toiminta.

Korjaus

4.9 Jätevesipumpun suojuksen vaihtaminen

Vaatimus:

Kori on poistetu.
Suodattimet on poistetu. 302

4.9.1 Jätevesipumpn suojuksen poistaminen

1. Tyhjenna mahdollinen vesi.
   Kätytärvaattaessa luisi
2. Kampea pumpun suojus irti kayttäen apuna lusikkaa, ja tartu kilini sen polikkikappaleesta.

1. Nosta pumpun suojusta sisäänpään kulmassa ja poista.

4.9.2 Jätevesipumpun suojuksen asennus

• Aseta pumpun suojus paikoilleen (1) ja paina se alas (2).

Pumpun suojus napsahtaa kiinni.

Korjaus

4.10 Sivupaneelin vaihtaminen

Vaatimus:

Kone on erotettu teholähteestä.
Kone on erotetu vedenjakelusta.
Koneeseen on vapaa paasy.
Vapaasti sijoitettavat koneet: Tyotaso on poistetu.296

4.10.1 Sivupaneelin poistaminen

1. Poista sivupaneelista (1) ruuvit.

Kuva 1: Kokonaan integroitu

1. Kallista sivupaneelia yhãältä hieman ulospain (2).
2. Laske sivupaneelia ja veda se ulos pohjakaulosta (3).

Korjaus

4.10.2 Sivupaneelin asentaminen

1. Aseta sivupaneeli pohjakukaloon (1).

Kuva 2: Kokonaan integroitu

1. Paina sivupaneeli laitteeseen (2).
2. Kiinnilä sivupaneeli ruuveilla (3).

2021-03-22_9001630792 Tekijanoikeudet BSH Hausgeräte GmbH Sivu 308 alkaa 989

Korjaus

4.11 Luukun vaitaminen

Vaatimus:

Kone on erotettu teholahteesta
Kone on erotetu vedenjakelusta.

4.11.1 Ulkolukun poistaminen

Poista ruuvit, jotka mainitaan seuraavissa valeisha.

1. Avaa luukku.
2. Poista neljaruulia.

3.

Estä luukun putoaminen pitamalla kiinn sen yhdelta sivulta.

Poista kaksi ruuvia.

4.11.2 Ulkoluukun asennus

Korjaus

Vaatimus:

Eristyshuopa on paikoitetu oikein ja kiinnitety ulkolukun sisään.
Saranat on laitettpu paikoilleen ulkoluukkuun.
1. Sulje sisaluukku napsuttamatta sitä kiinni.
2. Tyonnaulkoluukkua yloispain ohjauspaneelin alapuolella (1).

1. Paina alkoluukkua sisaluukkua vasten ja pida siita kinni (2).

4

Estä luukun putoaminen pitamälä kiinni sen yhdtä sivulta.

Avaa luukku ja kiinnita se kahdella ruuvilla (4 x 11 mm:n metalliruuvit).

1. Kiinnitä ulkoluukku neljälla ruuvilla (4 x 11 mm:n metalliruuvit).

Korjaus

4.12 Ohjauspaneelin vaihtaminen

Jos ohjausmoduuli on viallinen, koko ohjauspaneeeli on vaihdttava.

Vaatimus:

Kone on erotetu teholahteestä.
Kone on erotetu vedenjakelusta
Ulikoluukku on poistetu.
Ukoluukku on poistetu (kokonaan integroitu / integroitu).

4.12.1 Ohjauspaneelin poistaminen

1. Irota sähköllätannat ohjauspaneelista ja huuhtelukirkasteen märään tunnistimesta (1,2).

1. Irota maadoituskaapeli (3) (valinnainen).
2. Avaa laitteen luukku.

3. Està ohjauspaneelin putoaminen (pidä siitä kinni).

4. Poista kuusi ruuvia.

1. Poista ohjauspaneeli.

4.12.2 Ohjauspaneelin asentaminen

Käytä ruuveja 4 x 16 mm.

Asenna vastakkaisessa järjestyksessä.

Korjaus

4.13 Luukun jousien kiinnittäminen

1. Poista johdon ohjaimen suojus.

2.1.Avaa luukku raolleen (1).

1. Kiinnitta pohjakaukalon kouru (2).
2. Sulje luukku hitaasti (3).

Johtojardestma kinnittyu automaattisesti luukun saranaan.

Korjaus

3.1.Sulje luukkua vahan (4).

1. Siirra kourua taakse ja vapauta luukun sarana (5).
2. Avaa luukku (6).

1. Toista vaiheel laitteen toisella puolella.

Korjaus

4.14 Alapaneelin vaihtaminen

Jalat ovat identtiset ja nilden paikkaa voidaan vaihtaa keskenaan.

Vaatimus:

Kone on erotettu teholähteestä.
Kone on erotetu vedenjakelusta
Ulikoluukku on poistetu.
Ukoluukku on poistetu (kokonaan integroitu / integroitu).

4.14.1 Alapaneelin poistaminen

1.

Vära poistaminen.
Jos alapaneeli irrotaan sivulta ja poistetaan, kaksi kiinnitslevyvaoviat kalketa. Jos vain yksi kiinnitslevy on viottunut, puoltavoidaan vaihtaa, koska kiinnitslevy ovat identitisia.
Laitteen alle Kannattaa edessä sivulla asettaa jotakin keventämän alapaneeli ja sen jalkoihin kohdistuvaa kuormitusa.

1. Tyonna ruuvimeisseliohjaimin (1) ja vapauta lukitus alaspain painamalla.

1. Nosta paneeli irti.

2. Poista jalat etusuuntaan (1).

4.14.2 Alapaneelin asentaminen

1. Aseta jalat paikoilleen.
2. Kiinnita alapaneeli ylaosasta (1) ja paina sita alas, kunnes kuulet sen napsahtavan paikoilleen (2).

Korjaus

4.15 Sokkelilevyn vaitaminen

Sokkelilevy sijaitsee alhaalla edessa.

Vaatimus:

Kone on erotetu teholahteesta.
Kone on erotetu vedenjakelusta
Kaluste-etusivu (valinnainen) on poistettu.
Ulkoluukku on poistetti.
Ulkoluukku on poistetty (kokonaan integroitu / integroitu).
Alapaneeli on poistetti (valinnainen).→314

4.15.1 Sokkelievyn poistaminen

1. Poista kaksi ruuvia (1).

1. Avaa lukilusosat (2).

2. Kallista sukkelilevyä varovasti eteenpään (1).

4.

Mallisarjasta riippuen EmotionLight-tuoxetine pistoke on viel kiinni alaosassa.

Avaa pistokkeen lukitus lukitusnokasta ja veda taakse (valinnainen) (2).

4.15.2 Sokkelievyn asentaminen

Asenna sukkellevy vastakkaisessa järestykssaa.

Korjaus

4.16 Ylivuotoputken vaihtaminen

Yilivuotopuki sijaitsee laitteen edessä alhaalla.

Vaatimus:

Kone on erotettu teholähteestä.
Kone on erotetu vedenjakelusta
Kaluste-etusivu on poistetty (valinnainen).
Ulkoluukku on poistetti.
Alapaneeli on poistettu (valinnainen),→314
Sokkelilevy on pointetTu. 315

4.16.1 Ylivuotokanavan poistaminen

Jännövsie

Kun tyhjennysletku poistetaan, jaannosvettä voi valua ulos.
Tyhjennä yesi astiaan tai poista se pohia-altaasta imuruiskulla.

1. Vipua ulos ylaoassaa olevasta kiininitysmekanismista (1, 2).

1. Vapautalukitusosa yhaaall.

3.1.Aseta ruuvitalta metallikjinnkkeen alapuolle (1).

1. Vapaula metallikiinnike varovasti (2).

Korjaus

1. Nosta ylvuotupuki pais.

4.16.2 Yliuvotoputken asennus

Yilivuotuputen vārātā asennukseta āiheutuv vasivahingot!
Aseta yilivuotuputi alhaalla oikein pohjaukalon ohjaimeen.
Napsauta yilivuotuputi yhāāla oikein paikoilleen.

1. 1. Aseta yilivuotoputki (1).

2. Siirra ylvivuotoputki tiivisteeseen (2).

3. Paina ylivuotuputki tiivisteen ohjaimeen (3).
4. Työnnä yliviuotoputki varovasti paikoilleen (4).
5. Kiinnit yliivuotoputki napsauttamalla paikoilleen (5).

Korjaus

1. Tarkasta asennus vasemmalla ja oikealla. 3. Tarkista kiinnits.

1. Napsauta metallik lipsi kiinni vasemmalla ja oikealla reunalla.

Korjaus

4.17 Sisaluukun vaihtaminen

Vaatimus:

Kone on erotettu teholahteesta
Kone on erotetu vedenjakelusta.

4.17.1 Sisaluukun poistaminen

1. Poista ruuvit (1).
2. Poista sisaluukku ylasuntaan (2).

4.17.2 Sisaluukun asennus

1. Kaannluukun tiiviste eteen
2. Siirä sisälukku luukun tivisteen taakse.
3. Sulje sisaluukku.
4. Kaannaukuon tiiviste ylos Reunaosat osolitav tyospain.

5. Siirra luukun tiivistettä yloispain.

6. Kiinittä luukun sarana ruuveilla.

7. Aseta sisaluukku luukun saranaan.
8. Kiinittā sisäluukku ruuveilla.

Korjaus

4.18 Luukun saranan vaihtaminen

Vaatimus:

Kone on erotetu teholahteesta.
Kone on erotetu vedenjakelusta.
Koneeseen on vapaa paasy.
Sivupaneeli on poistetu. 307
Ulikoluukku on poistetu.
Sisaluukku on poistetu.
Ohjauspaneeli on poistettu.-311
Luukun jouset on kiinnitety.→312
Alapaneeli on poistetu. 314
Sokkelilevy on poistetlu. 315
Ylivuotokanava on poistetu-316

4.18.1 Luukun saranan poistaminen

1. 1. Vapauta kiinnitruuvmiseisellil (1). 2. Vedaluukun saranaa eteenpain (2).

1. Irota maadoitusliiantä luukun saranassa.

4.18.2 Luukun saranan asennus

Korjaus

1. 1. Aseta sarana laitteeseen (1).

2. Siirra saranaa alaspain (2), kunnes se lukittuu laitteseen.

2.

Puuttuva maadoituslittantä voi johtaa luukun sähköistymisen.

Luo maodoitusliiantā.

2021-03-22 9001630792 Tekijänoikeudet BSH Hausgeräte GmbH Sivu 321 alkaa 989

Korjaus

4.19 Luukun (alemman) tiivisteen vaittaminen

Vaatimus:

Kone on erotettu teholahteestä
Kone on erotetu vedenjakelusta.
Ulikoluukku on poistetu.
Sokkelilevy on poistetu. 315
Alapaneeli on poistetu (valinnainen).→314
Luukun jouset on poistettu.
Ohjauspaneeli on poistettu.
Johdinnipun pidike oikeassa alareunassa on poistetu

4.19.1 Luukun tiivisteen poistaminen

1. Poista kaksi kiinnitysklipsiä alemmasta luukun tiivisteesti (1,2).

1. Irrota yliuvotokanava.

4.19.2 Luukun tiivisteen asennus

1. Kiinnita tiivistetulpat vasemmalle ja oikealle tiivistekiskoon luukun tiivisteen kanssa.

1. Työnnä luukun tiiviste sulkulapään kanssa sisälukkuun.
2. Kiinnitta luukun tiiviste kahdella kiinnitsklipsillä.

Korjaus

4.20 Luukun (ylemman) tiivisteen vaittaminen

Vaatimus:

Kone on erotettu teholahteesta
Kone on erotetu vedenjakelusta.

4.20.1 Luukun tiivisteen poistaminen

• Poista luukun tiiviste sisäkeyksesta.

4.20.2 Luukun tiivisteen asennus

Luukun liiviste on leikakkava oikeaan pituuteen ennen asennusta. Oikea pituus on 1750 mm laitteille, joiden korkeus on 81 cm ja 1850 mm laitteille, joiden korkeus on 86 cm.

1. Valmistele sopiva luukun tiiviste.
2. Varmista tiivisteprofilin oikea asennusasento.

1. Valkoisen pisteen on oltava samalla tasolla tiivistenauhan kanssa.

4

Tivisteen nurkat eivat saa olla poimulevia tai venymeita. Tiviste katkaistaan diagonaalisesti piala j kaventuu salion pohjaan edessa.

Paikoita tiivisteen pää suoraan etuosaan sisäluukun alapuolella. Tiivisteen tulisi olla sällön sivua vasten mahdollisimman paljon.

Oikein asennettlu lukun tiiviste:

Korjaus

4.21 EmotionLight-osan vaihtaminen

EmotionLight sijaitsee huuhtelusällön ulkopuolen alueella yhääää edessä.

Vaatimus:

Kone on erotettu teholähteestä.
Kone on erotetu vedenjakelusta
Koneeseen on vapaa paasy.
Tyotaso on poistetu (valinnainen).
Oikean puolen paneeli on poistettu (valinnainen).307

4.21.1 EmotionLight-osan poistaminen

1. Irrota kiinnitin takaa (1).

1. Poista pidike ylasuuntaan (2).

2. Vedä pistoke irti liittimestä (oikealla alhaalla laitteen edessa).

3. Poista sahkolitantä virtamoduulista.

1. Poista EmotionLight Iaitteesta.

4.21.2 EmotionLight-osan asennus

1. Tyonnä pidike huhtelusällön runkoon (1).

Korjaus

1. Lukitse kiinnitin (2).

3.

HUOMIQ!

Väär asenns!

aapelin vioittuminen luukun saranan alueella.

• Asenna kaapeli luukun saranan alueelle (saranan ja huuhtelusallion valissä) siten, etta likkuvat osat eivat voi viottaa sitä.

Asenna kaepeli oikealle puolle alas.

Korjaus

Kuva 3: Lattakaapeli 4. Liitta pistoke pistorasiaan.

2021-03-22 9001630792 Tekijänoikeudet BSH Hausgeräte GmbH Sivu 327 alkaa 989

Korjaus

4.22 TimeLight-moduulin vaihtaminen

Vaihda TimeLight ainoastaan kokonaisena osana. TimeLight-moduuli on kiinnitety soskellievyn taakse.

Vaatimus:

Kone on erotetu teholähteestä.
Kone on erotetu vedenjakelusta.
Alapaneeli on poistettu. 314
Sokkelsevy on poistetu ja kännetty.315

4.22.1 TimeLight-moduulin poistaminen

1. Taivuta lukitusosia (1) hieman ulospain.

1. Veda TimeLight-moduuli ylasuntaan ulos ohjaimesta (2).

4.22.2 TimeLight-moduulin asennus

1. Taivuta lukitusosat (1) takaisin.

1. Työnnä TimeLight-moduuli ohjaimeen (2).
2. Tee sahkolitantä.

Korjaus

4.23 Gap Illumination -moduulin vaihtaminen

Vaatimus:

Kone on erotettu teholahteestä
Kone on erotetu vedenjakelusta.
Ulkoluukku on purettu.
Ohjauspaneeli on poistetu.

4.23.1 Gap Illumination -moduulin poistaminen

1. 1. Irrota kiinnitys (1).

2. Poista sahkoliitantä ohjausmoduulista (2).

2.1. Irrota kiinnitn takaa (1).

1. Poista valokuitu (2).

Korjaus

3.1.Irrota kiinnitin (1).

1. Nosta PCB ylos pidikkeen kanssa ja poista se ohjausmoduuln rungosta (2).

4.23.2 Gap Illumination -moduulin asennus

1. Aseta PCB-pidike ohjausmoduulin runkoon.

1. Kristä sitä, kunnes kuuluu "klik".

1. Asenna valokuitu ja kirsta sita, kunnes kuuluu "klik".

1. Liītā johdin ohjausmoduiliin

4.1 Avikataaon kattaiou epaaiaac 419

4.1.1 Apaipoeon kattakoiu epyaiaac 419
4.1.2 ToTtOeTnKaTakIOu EpyaIac 419

4.2 ToTtoBETnon ouatnmuoc kaalwv 420

4.2.1 ToTOnBETnAn OupoEvns OhtKns TaPmIaTeCs Yia To povTeAo 86 cm... 420
4.2.2 TomoEtnn knt stnepnc 420
4.2.3 TomoEtnon EvTeou atouayepa 421

4.3 Avikataaon varioDrawer 422

4.3.1 Apaipcgon varioDrawer 422
4.3.2 TomoetnvarioDrawer 423

4.4 Avikataaon bpaxovuv ykaou 424

4.4.1 Agapoean Bpaixova yekaoou 424
4.4.2 TomoEtnon Bpaiova ukaou 424

4.5 Avikataoan qiptpw 425

4.5.1 Avikataaon qItpou 425
4.5.2 ToTnToTnO pItpov 425

4.6 ToTtoTeTnO KepaHs Yekapou Aapapivas ynoiparos 426

4.7 Avikataaon kawoiou pucato 427

4.7.1 Anouvdean kaawoiou puaotc 427
4.7.2 Suvoen kawoiou pucos 427

4.8 Avikataoan kalmuatos atoppauavkou 428

4.8.1 Agapoeon kaumatoc qoppuyko 428
4.8.2 Eigaywyn eAgtnpoiou 428
4.8.3 ToTnToKaUmuToC aToppuavTKoU 428

4.9 Avikataaon kaUmuatc avlaiae aropeow 429

4.9.1 AqaipeoK kaluupatoc avTlac aTovepw 429
4.9.2 ToToBEmn KaUmuToC avTlaC aTovepwV 429

4.10 Avtikataaon TaeupikoTaveA 430

4.10.1 AqaiepoTAEupkoU TaveA 430
4.10.2 ToTOnEeTnO nAeupikou TaveA 431

4.11 Avikataoan Ewepikns Iopas 432

4.11.1 Aqaipeoen eEwepiknc T6ptac 432
4.11.2 ToTOnETrnon EeWTePikns Tropas 433

4.12 Avikardotaon Xepiotnpiou 435

4.12.1 Aqaipeon xeiipoiipoiou 435
4.12.2 Toroetnon xepiaptnpiou 435

4.13 Tepewan Ealnpiw npotac 436

4.14 AvtikataoTaon Tioiaic 438

4.14.1 Aqaiepen TioiAs 438
4.14.2 TOnoBcTn noiAc 438

4.15 Avikataoan nakac utnooxns daon 439

4.15.1 Aqalpeon Tlakac utroboxns Bao.. 439
4.15.2 ToTOnTeTnO nAkaC UToDoxNc BaoNc 439

4.16 Avikataaon aywyou utepxieianis 440

4.16.1 Apalpeon kavaaiou utepxieianc 440
4.16.2 ToTbeThon aywyou utepxelianc 441

4.17 Avikataoan eowepikns npotas 443

4.17.1 AqaipeoEoswTeipKns TopTas 443
4.17.2 ToTOnBETnon EoWTEpIKiC TIOPTAs 443

4.18 Avikataoan neveoie npotac 444

4.18.1 Aqaiepoon uevteoe npotac 444
4.18.2 TomoEtonn eviote noptac 444

4.19 Avikataoan (kaw) oEvavotoinkoTIOPTa 446

4.19.1 Aqpalpən steyavotoinikou npTac 446
4.19.2 ToTnToTnToTeYavToTnTikou TOpTa.. 447

4.20 Avikataaon (EraVw) OteyavotoinikoTIOPTAC 448

4.20.1 Aqalpeo an oeyavotoinikou T6ptac 448
4.20.2 TomoEtnon steyavtonikou npotac 448

YTROEiEIGIc ETIOKeUng - Iauvtnpio Tiatowv

4.21 Avikataaon EmotionLight 449

4.21.1 ApaipEon EmotionLight 449
4.21.2 TomoetEmotionLight 449

4.22 AvtikataaTn TimeLight 452

4.22.1 Apaipεση TimeLight. 452
4.22.2 TomoEtnen TimeLight 452

4.23 AvikatadGap Illumination 453

4.23.1 Apaipεση Gap Illumination 453
4.23.2 ToToeTnogap Illumination 454

4.15 Avikataaotaan taakosntofoxns

H Tlaka UTOOoxns Baocn Bpioketai OTNV KATW TEPIOXn MPTPOOta.

PouT68eO:

H oukeun eivai aotouuvdeevn atro nTv npoxn tpofooioiac
H oukeun elvai aonouovoeyn aoTnV npoxn vepou.
ExiaepeEi n TPOOoyn Tou VouaATIOU (TpoaiPETIKO).
H E\xiWTeipKn TnOpta Exeia aapapeBtei.
H EeWtepiikn TOpTa exEaQpaipEeI (TAnpOc EvToixoEvO/EVToixoEvO).
Exiaapeoiein Tioia (Tpoapetikó)→438

4.15.1 Apaipoeon nlaakus urooxis baons

1.ApaipoeTe duo BiOeC(1).

2.ArooumAeE1e ta oToiXia (2).

1. FiepeTe IV naKaxu unOdoxns faon npooeknka npos ta empoc (1).

4.

Avaloya me n oip aovteau, to pic yia to EmotionLight ivai akoua aopaiouevo atn baoi.

Eekieiodwote to oic oTo dovtia aopaiionc kai TpaBnTe TTPOs (Tpoaipetik6) (2).

4.15.2 ToTtoBtToon Tlakac UToDoxns BaOns

Eykaataotnote nV naaka untofoxnc faonc me nTv avtioen oipa.

ETIOKEUN

4.16 Avikataaon ayyou utepxieianos

O aywyos utepxieiangs bioketai ony mnpoivn kaw tepiox nns oukeuis.

PouT68eO:

H ouokekunivai aonouvdeevn an to nT npoxn Tpofooosiac.
Houkeunivai aotouv6eyn an to nV npoxn vepou.
ExaepheI npooun tou voulaTIO (PpoadiEK6).
H EeWtepiK TnpTa eXeI aqaipeBei.
Exiaqpaieegei n Tiofd (Tpoaipetiko)→438
Exia apaepeo n mka urodoxic faocn→439

4.16.1 Apaipoeon kavaiou utepxieianos

EvaToueivov vepo

OraV a ouaVaC atooTpaYyianc aapieTei, tpoei va kpeuoei To 1touAIOVEpO.
SigmaéTe To vepo n apaipoeTo aTTOAeKavn BaoNmuOupiyya avappopnns.

1.Avaonkwote Ew ato tov mynxavioo ouykpntnns enavw (1,2).

2.Ataaepaiote to otoixeio ouykpntnoε tavw.

EMIOKEUN

3.1.EiayeteKATOaBidiKATUATTTOeTAAALIOOOPYKTnpa(1). 2.AtaopaiaoteJAAkToeTAALKOaTT(2).

4.AvaonKwote Kai apaipeote tov aywyo utepxieianc

4.16.2 ToToBttnaayou UTepeXiaions

Znui aTVEPO Aoyw Eoqaluevnc EYkataoTaonc OTOV ayyoU UTEpExIAIOns!

Eiayote oata to aywO utepxeliantc ot kTu npoc paotov onoynb TaBnac

Koumtwote tov ayuyo utepxelions ootatn thon tou ot etiawu mepoc.

1. 1. TOnToBEnToTe rOy aywyo utepxeiAnos (1).

2. METAKIVHOTATE TOV aywyo UTEPEXIIONO OTO TEYAVOTIOINTIKO (2).

3. NIEOTE TOV aywyo unepxieianos oTOV oDnyo tou aeyavontiikou (3).
4. Eiayete ToV aywyo UTEpyxEIAIaNG akpiBea (4).
5. Koupiwote tov aywyo utepxieianc (5).

EMIOKEUN

Pärplüdes caurule i erfces prieksdalas apaksä.

Prasiba:

Iericei ir jabut atvienotai no strvas padeves.
Iericeirjabutavienotainuidenpadeves.
Mebees panelim ir jabut nonemtam (papildaprikojums).
Durju arejai daiir jabut nonemtai.
Pamatnes panelim ir jabut nonemtam (papildaprikojums).→562
Pamatnes plaksneir jabut nonemtai.563

4.16.1 Parpludes caurules nonemsana

Sakrajies udens

• Kad nonem iztuksoanas sluteni, var izplust sakrajies udens.
  Laujiet üden imtzecet traukā vai iztuksojet pamatnes tvertri an izsuksanas siričr.

• Atbrivojiet aiztumehanisma augsdalu (1, 2).

1. Atbrvojiet augsdalias aizturelementus.

3.1. Pabaziet skrvgriezi zem metala aiztura (1).

1. Saudzigi albrivojiet metala skavu (2).

Remonts

1. Noceliet parpludes cauruli.

4.16.2 Parpludes caurules uzstadisana

Udens raditu bojajumu risks nepareizas parpludes caurules uzstadiisa

nas del!

Pareizi ielieciet pärplüdes cauruli apaksdalā pamatnes iedobes vadotne.

Pareizi nostipriniet parpludes cauruli augsdala tka atskan klikskis.

1. 1. Novietojet pärplädes cauruli (1).

2. levirziet parpludes cauruli blivejuma (2).

3. lespiediet parpludes cauruli blivejuma vadtno (3).
4. Uzmanigi ielieciet parpludes cauruli vieta (4).
5. Nostipriniet pärpludes cauruli ar skavu (5).

Remonts

1. Parbaudiet uzstadfas das kreiso un labo pusi. 3. Parbaudiet, ka ta ir stingri nostiprinata.

1.2.1 Pavojaus lygiai

4.8.2 Spyruokles idejimas

1. Ilgaji spyruokles galj jstatykite j dalytuvo (1) tvirtinimo skyle.
