MANUAL DE UTILIZARE iQ300 SE43HS60CE SIEMENS

Instrucțiuni generale de siguranță.................................................................747

Montarea unui jgheab pentru tablete la modelul de 86 cm .................750

Montarea inserţiei pentru aburitor.....................................................751

Înlocuirea capacului compartimentului pentru detergent.................................758

Demontarea capacului compartimentului pentru detergent ..................758

Montarea capacului compartimentului pentru detergent ......................758

Înlocuirea capacului pompei de apă uzată ......................................................759

Demontarea capacului pompei de apă uzată......................................759

Montarea capacului pompei de apă uzată ..........................................759

Înlocuirea plăcii de bază ................................................................................768

1.1 Informații importante

1.1.1 Aplicabilitatea

Aceste instrucțiuni de reparare îl ajută pe client să își repare singur aparatele, în con- formitate cu normele de proiectare ecologică aplicabile (începând cu 03/2021). Acestea conțin informații privind modul de înlocuire a pieselor de schimb specifice, in- clusiv avertismente și pericole. Dacă aveți întrebări, vă rugăm să luați legătura cu serviciul relații clienți. Ne asumăm răspunderea pentru daune numai dacă instrucțiunile de reparare au fost respectate pe deplin.

1.2 Explicația simbolurilor

1.2.1 Nivelurile de pericol

Nivelurile de alertă sunt reprezentate printr-un simbol și un cuvânt de avertizare. Cu- vântul de avertizare indică gravitatea pericolului. Nivelul de alertă Semnificație PERICOL Nerespectarea mesajului de avertizare va provoca accidente grave sau decesul. AVERTISMENT Nerespectarea mesajului de avertizare ar putea provoca accidente grave sau dece- sul. ATENŢIONARE Nerespectarea mesajului de avertizare ar putea provoca accidente ușoare. ATENŢIE! Nerespectarea mesajului de avertizare ar putea provoca daune asupra proprietății. Tabel1: Nivelurile de pericol

1.2.2 Simbolurile de pericol

Simbolurile de pericol sunt reprezentări simbolice care indică tipul de pericol. În acest document sunt utilizate simbolurile de pericol de mai jos: Simbol de pericol Semnificație Mesaj de avertizare general Pericol din cauza tensiunii electrice Pericol de explozie Pericol de tăiere Pericol de zdrobire Referitor la acest document 2021-03-22_9001630792 Copyright BSH Hausgeräte GmbH Pagina745de la989Simbol de pericol Semnificație Pericol din cauza suprafețelor fierbinți Pericol din cauza câmpului magnetic pu- ternic Pericol din cauza radiației neionizante Tabel2: Simbolurile de pericol

1.2.3 Structura avertismentelor

Avertismentele din acest document au un aspect și o structură standard. PERICOL Tipul și sursa pericolului! Consecințele posibile ale ignorării pericolului/avertismentului.

Măsuri și interdicții pentru prevenirea pericolului. Exemplul următor prezintă un avertisment privind electrocutarea din cauza pieselor sub tensiune. Se menționează măsura necesară pentru a evita pericolul. PERICOL Pericol de electrocutare din cauza pieselor sub tensiune! Deces prin electrocutare

Deconectați aparatele de la sursa de alimentare cu tensiune cu cel puțin 60 de secunde înainte de a începe reparațiile.

1.2.4 Simbolurile generale

În acest document sunt utilizate simbolurile generale de mai jos: Simbol general Semnificație Identificarea unei recomandări speciale (text și/sau grafică) Identificarea unei recomandări simple (numai text) Simbol general Semnificație Identificarea unui link spre un videoclip in- structiv Identificarea sculelor necesare Identificarea condițiilor preliminare nece- sare Identificarea unei stări (dacă..., apoi...) Identificarea unui rezultat Pornire Identificarea unei taste sau a unui buton [00123456] Identificarea unui număr de serie Stare Identificarea unui text/unei ferestre afișate (pe ecranul aparatului) Tabel3: Simbolurile generale Referitor la acest document 2021-03-22_9001630792 Copyright BSH Hausgeräte GmbH Pagina746de la989Siguranța

2.1 Instrucțiuni generale de siguranță

2.1.1 Toate aparatele electrocasnice

Pericol de electrocutare din cauza pieselor sub tensiune! ¡ Erorile care au loc în timpul reparațiilor efectuate la componentele electrice pot să ducă la electrocutări! ¡ Deconectați aparatul de la sursa de alimentare cu tensiune cu cel puțin 60 de se- cundeînainte de a începe lucrările. ¡ După reparație, este obligatorie efectuarea unei verificări de siguranță conform cu VDE 0701 sau cu reglementările naționale respective. Pericol de rănire din cauza muchiilor ascuțite! ¡ Purtați mănuși de protecție. Pericol de zdrobire în timpul lucrărilor de reparație, întreținere, depanare și service, din cauza componentelor grele și mobile ¡ Purtați încălțăminte de protecție. ¡ Fixați componentele grele împotriva căderii. ¡ Nu vă sprijiniți cu părți ale corpului de componentele mobile. Pericol pentru siguranța/funcționarea aparatului! ¡ Utilizați numai piese de schimb originale. Pericol de deteriorare a componentelor sensibile la electricitatea statică (ESD)! ¡ Nu atingeți modulele, inclusiv conexiunile și căile conductorilor. Siguranța 2021-03-22_9001630792 Copyright BSH Hausgeräte GmbH Pagina747de la989Instrumente și materiale utile Desemnare Detalii Imagini Șurubelniță Torx T20 cu orificiu [00340764] 100 mm, pentru șuruburi cu știft de siguranță Șurubelniță Torx T15 Lungime 80 mm Şurubelniţă plată Lamă de 10mm x 1,6mm x 200mm Patent cu cioc [00340871] Lungime: 200mm, drept Instrumente și materiale utile 2021-03-22_9001630792 Copyright BSH Hausgeräte GmbH Pagina748de la989Repararea

4.1 Înlocuirea blatului

Cerinţă: Aparatul este deconectat de la sursa de energie electrică. Aparatul este complet accesibil.

4.1.1 Demontarea blatului

1. Demontaţi cele două şuruburi din spate (1) (opţionale).

2. Apăsaţi în sus ambele clapete de fixare de sub blat (2).

3. Ridicaţi blatul uşor din partea din faţă (3).

4. Împingeţi blatul îndepărtându-l de partea din spate (4).

5. Demontaţi partea superioară.

4.1.2 Montarea blatului

1. Blocaţi partea din spate a blatului în ghidaje utilizând colierele de fixare (1).

2. Împingeţi blatul în faţă (2).

3. Apăsaţi partea din faţă a blatului în jos până când ambele manete de prindere se

fixează în poziţie cu un clic (3).

4. Înşurubat la loc cele două şuruburi (4) (opţional).

Repararea 2021-03-22_9001630792 Copyright BSH Hausgeräte GmbH Pagina749de la9894.2 Montarea sistemului de coşuri Cerinţă: Coşul relevant a fost demontat din aparat.

4.2.1 Montarea unui jgheab pentru tablete la modelul de 86 cm

Scule speciale: Ghidajul pentru tablete [00614935] Clema de susţinere a ceştilor [00618565]

1. Introduceţi jgheabul pentru tablete pe diagonală pe faţa frontală a coşului.

2. Centraţi compartimentul de colectare a tabletelor şi fixaţi-l în poziţie cu un clic.

4.2.2 Montarea clemei de susţinere a ceştilor

Scule speciale: Ghidajul pentru tablete [00614935] Clema de susţinere a ceştilor [00618565] Când spălaţi ceşti, clema de susţinere a ceştilor poate fi rababată în sus. Unghiul suplimentar reduce acumularea apei pe fundul ceştilor. În cazul paharelor înalte, vă recomandăm să lăsaţi clema de susţinere a ceştilor rababată în jos. Dacă coşurile de sus sunt prevăzute cu inserţie de plastic opţională, aceasta trebuie să fie întâi demontată.

1. Scoateţi inserţia de plastic.

2. Fixaţi în poziţie cu un clic clema de susţinere a ceştilor.

3. Rabataţi clema în sus.

Repararea 2021-03-22_9001630792 Copyright BSH Hausgeräte GmbH Pagina750de la9894. Poziţionaţi articolele de spălat.

4.2.3 Montarea inserţiei pentru aburitor

Scule speciale: Ghidajul pentru tablete [00614935] Clema de susţinere a ceştilor [00618565]

Montaţi inserţia pentru aburitor cu piesele de capăt introduse sub sistemul coşului. Repararea 2021-03-22_9001630792 Copyright BSH Hausgeräte GmbH Pagina751de la9894.3 Înlocuirea sertarului varioDrawer

4.3.1 Demontarea sertarului varioDrawer

1. Îndoiţi clapetele sertarului spre interior.

2. Demontaţi mânerul în sus.

3. Apăsaţi pe inserţiile laterale din plastic spre exterior şi apăsaţi-le în sus, afară de

pe cadru. Repararea 2021-03-22_9001630792 Copyright BSH Hausgeräte GmbH Pagina752de la9894. Îndoiţi cu atenţie urechile de ghidare spre exterior.

5. Trageţi tijele rabatabile afară din urechi.

6. Apăsaţi cadrul metalic în partea din faţă, scoţându-l de pe suporturi.

7. Împingeţi cadrul metalic în spate, scoţându-l din ghidaj.

Montați urmând procedura de demontare în ordine inversă. Repararea 2021-03-22_9001630792 Copyright BSH Hausgeräte GmbH Pagina753de la9894.4 Înlocuirea braţelor de pulverizare

4.4.1 Demontarea braţului de pulverizare

1. Deşurubaţi braţul de pulverizare superior (1) şi trageţi-l în jos pentru a-l scoate (2).

2. Trageţi braţul de pulverizare inferior în jos pentru a-l scoate.

4.4.2 Montarea braţului de pulverizare

1. Introduceţi braţul de pulverizare inferior.

Braţul de pulverizare se fixează în poziţie cu un clic.

2. Introduceţi braţul de pulverizare superior şi înşurubaţi-l ferm în poziţie.

1. Rotiţi filtrul de particule mari în sens antiorar (1) şi scoateţi sistemul de filtrare (2).

Asiguraţi-vă că în colectorul de apă nu cad impurităţi.

2. Împingeţi filtrul microscopic în jos pentru a-l scoate.

Asiguraţi-vă că opritoarele de pe filtrul de particule mari se fixează în poziţie cu un clic.

2. Introduceţi sistemul de filtrare în aparat şi rotiţi filtrul de particule mari în sens orar.

Asiguraţi-vă că marcajele cu săgeţi se potrivesc. Repararea 2021-03-22_9001630792 Copyright BSH Hausgeräte GmbH Pagina755de la9894.6 Montarea capului de pulverizare

1. Demontaţi coşul de sus.

2. Introduceţi capul de pulverizare în suport (1) şi rotiţi spre dreapta (2).

Capul de pulverizare se fixează în poziţie cu un clic. Repararea 2021-03-22_9001630792 Copyright BSH Hausgeräte GmbH Pagina756de la9894.7 Înlocuirea cablului de alimentare Cerinţă: Aparatul este deconectat de la sursa de energie electrică. Aparatul este deconectat de la sursa de alimentare cu apă. Aparatele sunt accesibile.

4.7.1 Deconectarea cablului de alimentare

Mişcaţi ştecherul cablului de alimentare cu atenţie în sus şi în jos şi trageţi afară din priza de reţea.

4.7.2 Conectarea cablului de alimentare

Introduceţi cablul de alimentare ferm, până se aude un clic.

Introduceţi ştecherul cablului de alimentare în priza de reţea până când auziţi cum ştecherul se fixează în poziţie cu un clic. Repararea 2021-03-22_9001630792 Copyright BSH Hausgeräte GmbH Pagina757de la9894.8 Înlocuirea capacului compartimentului pentru detergent Se poate utiliza o şurubelniţă mică drept pârghie. Cerinţă: Aparatul este deconectat de la sursa de energie electrică. Aparatul este deconectat de la sursa de alimentare cu apă. Uşa a fost deschisă. Capacul compartimentului pentru detergent a fost deschis.

4.8.1 Demontarea capacului compartimentului pentru detergent

1. Glisaţi capacul compartimentului pentru detergent în interior 5 mm.

2. Cu o mişcare similară acţionării unei pârghii, scoateţi partea inferioară a capacului

compartimentului pentru detergent de pe şinele de ghidare şi trageţi partea superi- oară a capacului compartimentului pentru detergent afară de pe şinele de ghidare.

4.8.2 Introducerea arcului

1. Introduceţi capătul lung al arcului în orificiul de montare a dispozitivului de dozare

2. Introduceţi capătul scurt al arcului în orificiul de montare a capacului compartimen-

tului pentru detergent (2).

3. Apăsaţi capacul în dispozitivul de dozare (3).

4.8.3 Montarea capacului compartimentului pentru detergent

1. Introduceţi capacul compartimentului pentru detergent cu 5 mm înaintea poziţiei

complet deschise în şinele de ghidare de pe o parte. Aplicând o forţă uşoară, apă- saţi partea opusă în şinele de ghidare.

2. Verificaţi funcţionarea capacului compartimentului pentru detergent.

Repararea 2021-03-22_9001630792 Copyright BSH Hausgeräte GmbH Pagina758de la9894.9 Înlocuirea capacului pompei de apă uzată Cerinţă: Coşul a fost demontat. Filtrele au fost scoase.→755

4.9.1 Demontarea capacului pompei de apă uzată

1. Evacuaţi toată apa.

Utilizaţi un burete, dacă este necesar.

2. Desprindeţi capacul pompei cu ajutorul unei linguri şi prindeţi-l de nervura

3. Ridicaţi capacul pompei înclinat spre interior şi scoateţi-l.

4.9.2 Montarea capacului pompei de apă uzată

Introduceţi capacul pompei (1) şi apăsaţi-l în jos (2).

Capacul pompei se fixează în poziţie cu un clic. Repararea 2021-03-22_9001630792 Copyright BSH Hausgeräte GmbH Pagina759de la9894.10 Înlocuirea panoului lateral Cerinţă: Aparatul este deconectat de la sursa de energie electrică. Aparatul este deconectat de la sursa de alimentare cu apă. Aparatele sunt accesibile. Aparate neîncorporate: Blatul a fost demontat.→749

4.10.1 Demontarea panoului lateral

1. Demontaţi şuruburile de pe panoul lateral (1).

Fig.1: Complet încorporat

2. Înclinaţi uşor panoul lateral spre exterior, de la partea de sus (2).

3. Coborâţi panoul lateral şi extrageţi-l din canelura de jos (3).

Repararea 2021-03-22_9001630792 Copyright BSH Hausgeräte GmbH Pagina760de la9894.10.2 Montarea panoului lateral

1. Introduceţi panoul lateral în canelura de jos (1).

Fig.2: Complet încorporat

2. Apăsaţi panoul lateral pe aparat (2).

3. Ancoraţi panoul lateral cu şuruburi (3).

Repararea 2021-03-22_9001630792 Copyright BSH Hausgeräte GmbH Pagina761de la9894.11 Înlocuire uşii exterioare Cerinţă: Aparatul este deconectat de la sursa de energie electrică. Aparatul este deconectat de la sursa de alimentare cu apă.

4.11.1 Demontarea uşii exterioare

Demontaţi doar şuruburile descrise la paşii următori.

2. Demontaţi patru şuruburi.

Asiguraţi uşa ţinând-o de o parte. Demontaţi două şuruburi.

4.11.2 Montarea uşi exterioare

ATENŢIE! Cablurile care sunt poziţionate incorect sau neasigurate! Deteriorarea cablurilor

Poziţionaţi cablurile şi fixaţi-le cu bandă adezivă.

Repararea 2021-03-22_9001630792 Copyright BSH Hausgeräte GmbH Pagina762de la989Cerinţă: Izolaţia textilă a fost poziţionată corect şi fixată pe faţa interioară a uşii exterioare. Balamalele sunt introduse în uşa exterioară.

1. Închideţi uşa interioară fără a o împinge în poziţia de închidere completă.

2. Împingeţi uşa exterioară în sus, sub panoul de control (1).

3. Apăsaţi uşa exterioară pe uşa interioară şi menţineţi-o în această poziţie (2).

Asiguraţi uşa ţinând-o de o parte. Deschideţi uşa şi fixaţi-o cu două şuruburi (şuruburi metalice de 4 x 11 mm).

5. Fixaţi uşa exterioară cu patru şuruburi (şuruburi metalice de 4 x 11 mm).

Repararea 2021-03-22_9001630792 Copyright BSH Hausgeräte GmbH Pagina763de la9894.12 Înlocuirea panoului de control Dacă un modul de operare este defect, trebuie înlocuit întregul panou de control. Cerinţă: Aparatul este deconectat de la sursa de energie electrică. Aparatul este deconectat de la sursa de alimentare cu apă. Uşa exterioară a fost demontată. Uşa exterioară a fost demontată (complet încorporat/încorporat).

4.12.1 Demontarea panoului de control

1. Deconectaţi conexiunile electrice de la panoul de control şi de la senzorul inferior

al funcţiei de clătire (1, 2).

2. Deconectaţi cablul de împământare (3) (opţional).

3. Deschideţi uşa aparatului.

4. Asiguraţi panoul de control pentru a preveni căderea acestuia (ţineţi-l cu mâna).

Utilizaţi şuruburi de 4 x 16 mm.

Montați urmând procedura de demontare în ordine inversă. Repararea 2021-03-22_9001630792 Copyright BSH Hausgeräte GmbH Pagina764de la9894.13 Fixarea arcurilor uşii

1. Extrageţi capacul ghidajului corzii.

2. 1. Deschideţi uşa puţin (1).

2. Fixaţi în canelura de jos (2).

3. Închideţi încet uşa (3).

Sistemul corzii se fixează automat de balamaua uşii. Repararea 2021-03-22_9001630792 Copyright BSH Hausgeräte GmbH Pagina765de la9893. 1. Închideţi uşa uşor (4).

2. Mutaţi canelura în spate şi eliberaţi balamaua uşii (5).

3. Deschideţi uşa (6).

4. Repetaţi procesul pe partea cealaltă a aparatului.

Repararea 2021-03-22_9001630792 Copyright BSH Hausgeräte GmbH Pagina766de la9894.14 Înlocuirea panoului de la picioare Picioarele sunt identice şi pot fi inversate. Cerinţă: Aparatul este deconectat de la sursa de energie electrică. Aparatul este deconectat de la sursa de alimentare cu apă. Uşa exterioară a fost demontată. Uşa exterioară a fost demontată (complet încorporat/încorporat).

Demontare incorectă. Dacă panoul de la picioare este slăbit pe partea laterală şi demontat, cele două console se pot rupe. Dacă o singură consolă este deterio- rată, partea laterală poate fi schimbată, deoarece consolele sunt identice. Se recomandă să poziţionaţi ceva sub aparat în partea din faţă pe la- teral, pentru a detensiona panoul de la picioare şi picioarele aparatu- lui.

2. Introduceţi o şurubelniţă în ghidaje (1) şi eliberaţi sistemul de prindere apăsând în

4. Demontaţi picioarele în faţă (1).

4.14.2 Montarea panoului de la picioare

1. Introduceţi picioarele.

2. Ataşaţi panoul de la picioare la partea de sus (1) şi apăsaţi-l în jos până când se

fixează în poziţie cu un clic (2). Repararea 2021-03-22_9001630792 Copyright BSH Hausgeräte GmbH Pagina767de la9894.15 Înlocuirea plăcii de bază Placa de bază este amplasată în partea de jos a feţei frontale. Cerinţă: Aparatul este deconectat de la sursa de energie electrică. Aparatul este deconectat de la sursa de alimentare cu apă. Placa de mobilier (opţională) a fost demontată. Uşa exterioară a fost demontată. Uşa exterioară a fost demontată (complet încorporat/încorporat). Panoul de la picioare a fost demontat (opţional).→767

4.15.1 Demontarea plăcii de bază

1. Demontaţi două şuruburi (1).

2. Decuplaţi elementele de prindere (2).

3. Înclinaţi panoul de bază cu atenţie în faţă (1).

În funcţie de seria modelului, conectorul EmotionLight este încă an- corat de bază. Deblocaţi conectorul de la camele opritoare şi trageţi-l spre spate (opţional) (2).

4.15.2 Montarea plăcii de bază

Montaţi placa de bază urmând aceeaşi procedură în ordine inversă. Repararea 2021-03-22_9001630792 Copyright BSH Hausgeräte GmbH Pagina768de la9894.16 Înlocuirea canalului de preaplin Canalul de preaplin este amplasat în partea de jos din faţă a aparatului. Cerinţă: Aparatul este deconectat de la sursa de energie electrică. Aparatul este deconectat de la sursa de alimentare cu apă. Placa de mobilier a fost demontată (opţională). Uşa exterioară a fost demontată. Panoul de la picioare a fost demontat (opţional).→767 Placa de bază a fost demontată.→768

4.16.1 Demontarea jgheabului de preaplin

Apa reziduală ¡ Când demontaţi furtunul de evacuare, poate avea loc scurgerea apei reziduale. ¡ Captaţi apa sau evacuaţi-o din tava de bază cu seringa de aspirare.

1. Detaşaţi din mecanismul de prindere din partea superioară (1, 2).

2. Eliberaţi elementul de prindere din partea superioară.

3. 1. Introduceţi şurubelniţa sub clema metalică (1).

2. Eliberaţi uşor clema metalică (2).

Repararea 2021-03-22_9001630792 Copyright BSH Hausgeräte GmbH Pagina769de la9894. Ridicaţi canalul de preaplin.

4.16.2 Montarea canalului de preaplin

Daune provocate de apă ca urmare a instalării incorecte a canalului de preaplin! Introduceţi corect canalul de preaplin la partea inferioară, în ghidajul ca- nelurii de jos. Fixaţi corect canalul de preaplin la partea de sus, prin sistemul de prin- dere cu un clic.

1. 1. Poziţionaţi canalul de preaplin (1).

2. Deplasaţi canalul de preaplin în garnitură (2).

3. Apăsaţi canalul de preaplin în ghidajul garniturii (3).

4. Introduceţi cu atenţie canalul de preaplin (4).

5. Fixaţi canalul de preaplin cu clema (5).

Repararea 2021-03-22_9001630792 Copyright BSH Hausgeräte GmbH Pagina770de la9892. Verificaţi montajul în partea stângă şi în partea dreaptă. 3. Asiguraţi-vă că fixarea este fermă.

4. Prindeţi clema metalică de pe partea stângă şi de pe partea dreaptă.

Repararea 2021-03-22_9001630792 Copyright BSH Hausgeräte GmbH Pagina771de la9894.17 Înlocuirea uşii interioare Cerinţă: Aparatul este deconectat de la sursa de energie electrică. Aparatul este deconectat de la sursa de alimentare cu apă.

1. Demontaţi şuruburile (1).

2. Demontaţi uşa interioară ridicând-o în sus. (2).

4.17.2 Montarea uşii interioare

1. Întoarceţi garnitura uşii în faţă.

2. Deplasaţi uşa interioară în spatele garniturii uşii.

3. Închideţi uşa interioară.

4. Întoarceţi garnitura uşii în sus.

Părţile laterale sunt orientate în sus.

5. Deplasaţi balamaua uşi în sus.

6. Ancoraţi balamaua uşii cu şuruburi.

7. Poziţionaţi uşa interioară pe balamaua uşii.

8. Ancoraţi uşa interioară cu şuruburi.

Repararea 2021-03-22_9001630792 Copyright BSH Hausgeräte GmbH Pagina772de la9894.18 Înlocuirea balamalei uşii Cerinţă: Aparatul este deconectat de la sursa de energie electrică. Aparatul este deconectat de la sursa de alimentare cu apă. Aparatele sunt accesibile. Panou lateral a fost demontat.→760 Uşa exterioară a fost demontată. Uşa interioară a fost demontată. Panoul de control a fost demontat.→764 Arcurile uşii au fost fixate.→765 Panoul pentru picioare a fost demontat.→767 Placa de bază a fost demontată.→768 Jgheabul de preaplin a fost demontat.→769

4.18.1 Demontarea balamalei uşii

1. 1. Decuplaţi cârligul de prindere utilizând o şurubelniţă (1).

2. Împingeţi balamaua uşii în faţă (2).

2. Decuplaţi conexiunea de împământare a balamalei uşii.

4.18.2 Montarea balamalei uşii

PERICOL Pericol de electrocutare din cauza pieselor sub tensiune! Pericol de moarte prin electrocutare în cazul unei reparații necorespun- zătoare

Componentele electrice trebuie reparate de către electricieni califi- cați.

După reparație, este obligatorie efectuarea unei verificări de sigu- ranță conform cu VDE 0701 sau cu reglementările naționale res- pective. Repararea 2021-03-22_9001630792 Copyright BSH Hausgeräte GmbH Pagina773de la9891. 1. Poziţionaţi balamaua pe aparat (1).

2. Deplasaţi balamaua jos (2) până când se fixează în poziţie pe aparat.

O conexiune de împământare lipsă poate determina manifestarea unui potenţial de la reţea pe uşă. Stabiliţi conexiunea de împământare. Repararea 2021-03-22_9001630792 Copyright BSH Hausgeräte GmbH Pagina774de la9894.19 Înlocuirea garniturii (inferioare) a uşi Cerinţă: Aparatul este deconectat de la sursa de energie electrică. Aparatul este deconectat de la sursa de alimentare cu apă. Uşa exterioară a fost demontată. Placa de bază a fost demontată.→768 Panoul de la picioare a fost demontat (opţional).→767 Arcurile uşii au fost scoase. Panoul de control a fost demontat. Suportul de cabluri din partea din dreapta jos a fost demontat.

4.19.1 Demontarea garniturii uşii

1. Demontaţi cele două cleme de retenţie de pe garnitura inferioară a uşii (1, 2).

2. Detaşaţi jgheabul de preaplin.

3. Ridicaţi jgheabul de preaplin.

1. Instalaţi capacele de etanşare din stânga şi dreapta pe şina de etanşare pe care

se află garnitura uşii.

2. Introduceţi garnitura uşii cu clapeta de etanşare în uşa interioară.

3. Fixaţi garnitura uşi cu două cleme de retenţie.

Repararea 2021-03-22_9001630792 Copyright BSH Hausgeräte GmbH Pagina776de la9894.20 Înlocuirea garnituri (superioare) a uşii Cerinţă: Aparatul este deconectat de la sursa de energie electrică. Aparatul este deconectat de la sursa de alimentare cu apă.

Demonstraţi garnitura uşii de pe rama interioară.

4.20.2 Montarea garniturii uşii

Garnitura uşii trebuie tăiată la lungimea corectă înainte de a fi montată. Această lungi- me este de 1750 mm pentru aparatele cu înălţimea de 81 cm şi de 1850 mm pentru aparatele cu înălţimea de 86 cm.

1. Pregătiţi garnitura corespunzatoare a uşii.

2. Asiguraţi poziţia corectă de montare a profilului de etanşare.

3. Punctul alb trebuie să se afle la acelaşi nivel cu banda patului garniturii.

Garnitura nu trebuie să formeze valuri sau să fie tensionată la colţuri. Garnitura este decupată pe diagonală la capete şi oblic pe fundul containerului în partea din faţă. Poziţionaţi capătul garniturii orientat direct spre partea din faţă, sub uşa interioară. Garnitura trebuie să fie poziţionată cât mai departe posibil de faţa laterală a con- tainerului. Garnitura uşii montată corect: Repararea 2021-03-22_9001630792 Copyright BSH Hausgeräte GmbH Pagina777de la9894.21 Înlocuirea lămpii EmotionLight Lampa EmotionLight se află în partea exterioară din faţă, sus, a rezervo- rului de clătire. Cerinţă: Aparatul este deconectat de la sursa de energie electrică. Aparatul este deconectat de la sursa de alimentare cu apă. Aparatele sunt accesibile. Blatul a fost demontat (opţional). Panoul lateral din dreapta a fost demontat (opţional).→760

4.21.1 Demontarea lămpii EmotionLight

1. Detaşaţi cârligul de prindere de pe faţa posterioară (1).

2. Scoateţi suportul în sus (2).

3. Trageţi ştecher ul afară din conector (dreapta jos, pe faţă frontală a aparatului).

4. Decuplaţi conexiunea electrică a modulului de alimentare.

5. Demontaţi lampa EmotionLight de pe aparat.

4.21.2 Montarea lămpii EmotionLight

1. Introduceţi suportul în rama rezervorului de clătire (1).

ATENŢIE! Montarea incorectă! Deteriorarea cablului în zona balamalei uşii.

Montaţi cablul în zona balamalei uşii (între balamaua panoului şi rezervorul de clătire) astfel încât să nu poată fi deteriorat de componentele mobile. Montaţi cablul pe partea laterală din dreapta jos. Repararea 2021-03-22_9001630792 Copyright BSH Hausgeräte GmbH Pagina779de la989Fig.3: Cablu plat

4. Introduceţi ştecherul.

Repararea 2021-03-22_9001630792 Copyright BSH Hausgeräte GmbH Pagina780de la9894.22 Înlocuirea lămpii TimeLight Înlocuiţi lampa TimeLight numai ca piesă completă. Modulul TimeLight este fixat pe faţa posterioară a plăcii de bază. Cerinţă: Aparatul este deconectat de la sursa de energie electrică. Aparatul este deconectat de la sursa de alimentare cu apă. Panoul pentru picioare a fost demontat.→767 Placa de bază a fost demontată şi întoarsă.→768

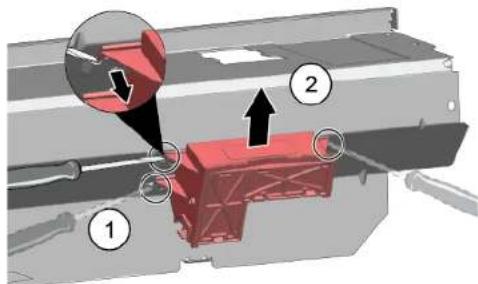

4.22.1 Demontarea lămpii TimeLight

1. Îndoiţi uşor elementele de prindere (1) spre exterior.

2. Trageţi modulul TimeLight în sus scoţându-l de pe ghidaj (2).

4.22.2 Montarea lămpii TimeLight

1. Îndoiţi elementele de prindere (1) din nou la loc.

2. Împingeţi modulul TimeLight în ghidaj (2).

3. Conectaţi conexiunile electrice.

Repararea 2021-03-22_9001630792 Copyright BSH Hausgeräte GmbH Pagina781de la9894.23 Înlocuirea lămpii Gap Illumination Cerinţă: Aparatul este deconectat de la sursa de energie electrică. Aparatul este deconectat de la sursa de alimentare cu apă. Uşa exterioară este dezasamblată. Panoul de operare a fost demontat.

4.23.1 Demontarea lămpii Gap Illumination

1. 1. Detaşaţi elementul de prindere (1).

2. Îndepărtaţi conexiunile electrice de la modulul de operaţii (2).

2. 1. Detaşaţi cârligul de prindere de pe faţa posterioară (1).

2. Demontaţi filamentul lămpii (2).

Repararea 2021-03-22_9001630792 Copyright BSH Hausgeräte GmbH Pagina782de la9893. 1. Decuplaţi cârligul de prindere (1).

2. Ridicaţi placa cu circuite imprimate, cu suportul acesteia, şi scoateţi-o din ra-

ma modulului de operaţii (2).

4.23.2 Montarea lămpii Gap Illumination

1. Introduceţi suportul plăcii cu circuite imprimate în rama modulului de operaţii.

2. Fixaţi-l până când se aude un clic.

3. Montaţi filamentul lămpii şi fixaţi-l până când se aude un clic.

4. Conectaţi cablul la modulul de operaţii.
