ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ PIE611B15E BOSCH

Υλικά παράδοσης Μετά το ξεπακετάρισμα ελέγξτε όλα τα μέρη για εν- δεχόμενες ζημιές μεταφοράς καθώς και για την πλη- ρότητα της παράδοσης.

Κωδικός QR βίντεου συναρμολόγησης Εδώ θα βρείτε τον κωδικό QR για το βίντεο συναρ-

Διαστάσεις της συσκευής Εδώ θα βρείτε τις διαστάσεις της συσκευής

Διαστάσεις τοποθέτησης για καμπύλες επίπεδου καναλιού Εδώ θα βρείτε μια επισκόπηση για τις διαστάσεις το- ποθέτησης των καμπύλων επίπεδου καναλιού. Πλευρική όψη:

Παραλλαγές εγκατάστασης Εδώ θα βρείτε μια επισκόπηση για τις διάφορες πα- ραλλαγές εγκατάστασης. Φίλτρο οσμών και προσαρμογέας για τη λειτουργία ανακυκλοφορίας αέρα:

Ακουστικό φίλτρο και στεγανοποίηση για τη λειτουργία εξαερισμού:

Σημείωση:Κατάλληλα κανάλια για την εγκατάσταση μπορείτε να προμηθευτείτε μέσω της υπηρεσίας εξυ- πηρέτησης πελατών, στην ιστοσελίδα μας ή στα ειδι- κά καταστήματα.51 Αποστάσεις ασφαλείας Προσέξτε τις αποστάσεις ασφαλείας της συσκευής. Αποστάσεις προς το δοχείο υπερχείλισης:

Θέση του δοχείου υπερχείλισης:

Σε περίπτωση μιας απόστασης από 50 mm μεταξύ του πίσω τοιχώματος του ντουλαπιού και του τοίχου, είναι η απόδοση ιδανική. Σε περίπτωση μιας μικρότε- ρης απόστασης, μειώνεται η απόδοση.

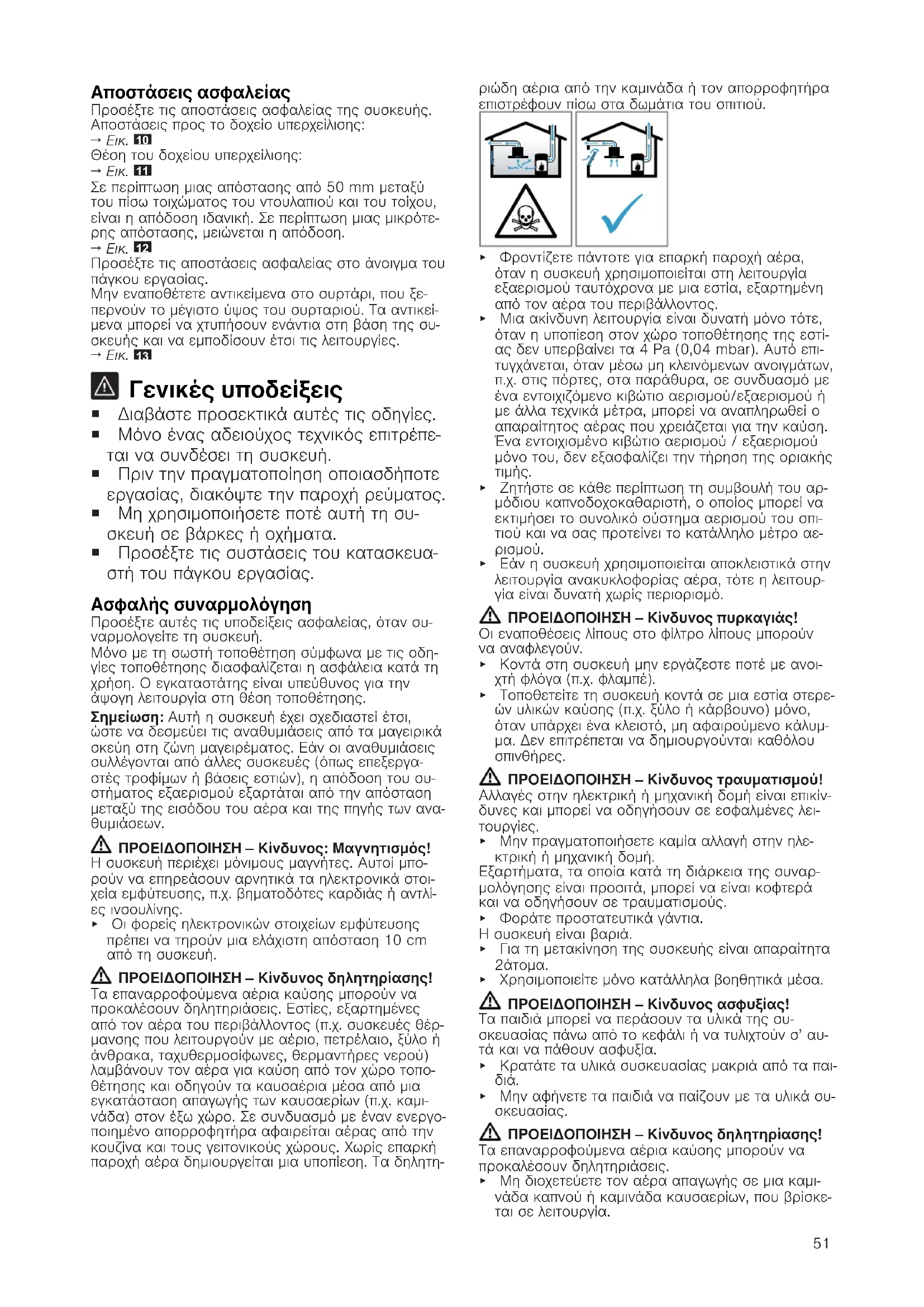

Προσέξτε τις αποστάσεις ασφαλείας στο άνοιγμα του πάγκου εργασίας. Μην εναποθέτετε αντικείμενα στο συρτάρι, που ξε- περνούν το μέγιστο ύψος του συρταριού. Τα αντικεί- μενα μπορεί να χτυπήσουν ενάντια στη βάση της συ- σκευής και να εμποδίσουν έτσι τις λειτουργίες.

Γενικές υποδείξεις ¡ Διαβάστε προσεκτικά αυτές τις οδηγίες. ¡ Μόνο ένας αδειούχος τεχνικός επιτρέπε- ται να συνδέσει τη συσκευή. ¡ Πριν την πραγματοποίηση οποιασδήποτε εργασίας, διακόψτε την παροχή ρεύματος. ¡ Μη χρησιμοποιήσετε ποτέ αυτή τη συ- σκευή σε βάρκες ή οχήματα. ¡ Προσέξτε τις συστάσεις του κατασκευα- στή του πάγκου εργασίας. Ασφαλής συναρμολόγηση Προσέξτε αυτές τις υποδείξεις ασφαλείας, όταν συ- ναρμολογείτε τη συσκευή. Μόνο με τη σωστή τοποθέτηση σύμφωνα με τις οδη- γίες τοποθέτησης διασφαλίζεται η ασφάλεια κατά τη χρήση. Ο εγκαταστάτης είναι υπεύθυνος για την άψογη λειτουργία στη θέση τοποθέτησης. Σημείωση:Αυτή η συσκευή έχει σχεδιαστεί έτσι, ώστε να δεσμεύει τις αναθυμιάσεις από τα μαγειρικά σκεύη στη ζώνη μαγειρέματος. Εάν οι αναθυμιάσεις συλλέγονται από άλλες συσκευές (όπως επεξεργα- στές τροφίμων ή βάσεις εστιών), η απόδοση του συ- στήματος εξαερισμού εξαρτάται από την απόσταση μεταξύ της εισόδου του αέρα και της πηγής των ανα-

ΠΡΟΕΙΔΟΠΟΙΗΣΗ‒Κίνδυνος: Μαγνητισμός! Η συσκευή περιέχει μόνιμους μαγνήτες. Αυτοί μπο- ρούν να επηρεάσουν αρνητικά τα ηλεκτρονικά στοι- χεία εμφύτευσης, π.χ. βηματοδότες καρδιάς ή αντλί- ες ινσουλίνης. ▶ Οι φορείς ηλεκτρονικών στοιχείων εμφύτευσης πρέπει να τηρούν μια ελάχιστη απόσταση 10 cm από τη συσκευή. ΠΡΟΕΙΔΟΠΟΙΗΣΗ‒Κίνδυνος δηλητηρίασης! Τα επαναρροφούμενα αέρια καύσης μπορούν να προκαλέσουν δηλητηριάσεις. Εστίες, εξαρτημένες από τον αέρα του περιβάλλοντος (π.χ. συσκευές θέρ- μανσης που λειτουργούν με αέριο, πετρέλαιο, ξύλο ή άνθρακα, ταχυθερμοσίφωνες, θερμαντήρες νερού) λαμβάνουν τον αέρα για καύση από τον χώρο τοπο- θέτησης και οδηγούν τα καυσαέρια μέσα από μια εγκατάσταση απαγωγής των καυσαερίων (π.χ. καμι- νάδα) στον έξω χώρο. Σε συνδυασμό με έναν ενεργο- ποιημένο απορροφητήρα αφαιρείται αέρας από την κουζίνα και τους γειτονικούς χώρους. Χωρίς επαρκή παροχή αέρα δημιουργείται μια υποπίεση. Τα δηλητη- ριώδη αέρια από την καμινάδα ή τον απορροφητήρα επιστρέφουν πίσω στα δωμάτια του σπιτιού. ▶ Φροντίζετε πάντοτε για επαρκή παροχή αέρα, όταν η συσκευή χρησιμοποιείται στη λειτουργία εξαερισμού ταυτόχρονα με μια εστία, εξαρτημένη από τον αέρα του περιβάλλοντος. ▶ Μια ακίνδυνη λειτουργία είναι δυνατή μόνο τότε, όταν η υποπίεση στον χώρο τοποθέτησης της εστί- ας δεν υπερβαίνει τα 4 Pa (0,04 mbar). Αυτό επι- τυγχάνεται, όταν μέσω μη κλεινόμενων ανοιγμάτων, π.χ. στις πόρτες, στα παράθυρα, σε συνδυασμό με ένα εντοιχιζόμενο κιβώτιο αερισμού/εξαερισμού ή με άλλα τεχνικά μέτρα, μπορεί να αναπληρωθεί ο απαραίτητος αέρας που χρειάζεται για την καύση. Ένα εντοιχισμένο κιβώτιο αερισμού / εξαερισμού μόνο του, δεν εξασφαλίζει την τήρηση της οριακής

▶ Ζητήστε σε κάθε περίπτωση τη συμβουλή του αρ- μόδιου καπνοδοχοκαθαριστή, ο οποίος μπορεί να εκτιμήσει το συνολικό σύστημα αερισμού του σπι- τιού και να σας προτείνει το κατάλληλο μέτρο αε-

▶ Εάν η συσκευή χρησιμοποιείται αποκλειστικά στην λειτουργία ανακυκλοφορίας αέρα, τότε η λειτουρ- γία είναι δυνατή χωρίς περιορισμό. ΠΡΟΕΙΔΟΠΟΙΗΣΗ‒Κίνδυνος πυρκαγιάς! Οι εναποθέσεις λίπους στο φίλτρο λίπους μπορούν να αναφλεγούν. ▶ Κοντά στη συσκευή μην εργάζεστε ποτέ με ανοι- χτή φλόγα (π.χ. φλαμπέ). ▶ Τοποθετείτε τη συσκευή κοντά σε μια εστία στερε- ών υλικών καύσης (π.χ. ξύλο ή κάρβουνο) μόνο, όταν υπάρχει ένα κλειστό, μη αφαιρούμενο κάλυμ- μα. Δεν επιτρέπεται να δημιουργούνται καθόλου

ΠΡΟΕΙΔΟΠΟΙΗΣΗ‒Κίνδυνος τραυματισμού! Αλλαγές στην ηλεκτρική ή μηχανική δομή είναι επικίν- δυνες και μπορεί να οδηγήσουν σε εσφαλμένες λει-

▶ Μην πραγματοποιήσετε καμία αλλαγή στην ηλε- κτρική ή μηχανική δομή. Εξαρτήματα, τα οποία κατά τη διάρκεια της συναρ- μολόγησης είναι προσιτά, μπορεί να είναι κοφτερά και να οδηγήσουν σε τραυματισμούς. ▶ Φοράτε προστατευτικά γάντια. Η συσκευή είναι βαριά. ▶ Για τη μετακίνηση της συσκευής είναι απαραίτητα 2άτομα. ▶ Χρησιμοποιείτε μόνο κατάλληλα βοηθητικά μέσα. ΠΡΟΕΙΔΟΠΟΙΗΣΗ‒Κίνδυνος ασφυξίας! Τα παιδιά μπορεί να περάσουν τα υλικά της συ- σκευασίας πάνω από το κεφάλι ή να τυλιχτούν σ’ αυ- τά και να πάθουν ασφυξία. ▶ Κρατάτε τα υλικά συσκευασίας μακριά από τα παι-

▶ Μην αφήνετε τα παιδιά να παίζουν με τα υλικά συ-

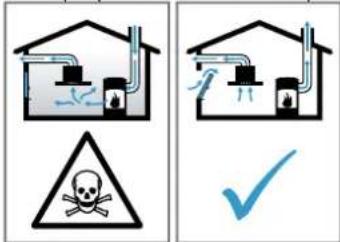

ΠΡΟΕΙΔΟΠΟΙΗΣΗ‒Κίνδυνος δηλητηρίασης! Τα επαναρροφούμενα αέρια καύσης μπορούν να προκαλέσουν δηλητηριάσεις. ▶ Μη διοχετεύετε τον αέρα απαγωγής σε μια καμι- νάδα καπνού ή καμινάδα καυσαερίων, που βρίσκε- ται σε λειτουργία.52 ▶ Μη διοχετεύετε τον αέρα απαγωγής σε μια καμι- νάδα, που χρησιμεύει για τον εξαερισμό χώρων το- ποθέτησης εστιών. ▶ Σε περίπτωση που ο αέρας απαγωγής πρόκειται να διοχετευθεί σε μια καμινάδα καπνού ή καμινάδα καυσαερίων, που δεν βρίσκεται σε λειτουργία, εί- ναι απαραίτητη η έγκριση του αρμόδιου καπνοδο- χοκαθαριστή. Τα επαναρροφούμενα αέρια καύσης μπορούν να προκαλέσουν δηλητηριάσεις. ▶ Όταν τοποθετείται ένας απορροφητήρας με μια εστία, εξαρτημένη από τον αέρα του περιβάλλο- ντος, πρέπει να εξοπλιστεί η παροχή ρεύματος του απορροφητήρα με μια κατάλληλη διάταξη ασφαλεί-

Υποδείξεις για την ηλεκτρική σύνδεση Για την ασφαλή ηλεκτρική σύνδεση της συσκευής, προσέξτε αυτές τις υποδείξεις. ΠΡΟΕΙΔΟΠΟΙΗΣΗ‒Κίνδυνος ηλεκτροπληξίας! Η αποσύνδεση της συσκευής από το δίκτυο του ρεύ- ματος πρέπει να είναι οποτεδήποτε δυνατή. Η συ- σκευή επιτρέπεται να συνδεθεί μόνο σε ένα κουτί σύνδεσης που είναι εγκατεστημένο σύμφωνα με τους κανονισμούς. ▶ Στη μόνιμη ηλεκτρική εγκατάσταση πρέπει να το- ποθετηθεί μια διάταξη διακοπής όλων των πόλων σύμφωνα με τις προϋποθέσεις της κατηγορίας υπέρτασης III και σύμφωνα με τους κανονισμούς εγκατάστασης. ▶ Μόνο ένας εξειδικευμένος ηλεκτρολόγος επιτρέπε- ται να εκτελέσει τη μόνιμη ηλεκτρική εγκατάσταση. Συνιστούμε να εγκαταστήσετε έναν μικροαυτόμα- το διακόπτη προστασίας (διακόπτης FI) στο κύκλω- μα του ρεύματος τροφοδοσίας της συσκευής. ¡ Μην τσακίσετε ή μη μαγκώσετε το καλώδιο σύνδε- σης και κρατήστε το μακριά από κοφτερές ακμές. ¡ Τοποθετήστε το καλώδιο σύνδεσης έτσι, ώστε να μην έρθει σε επαφή με το καυτό περίβλημα της

¡ Χρησιμοποιείτε μόνο το συμπαραδιδόμενο με τη συσκευή ή το παρεχόμενο από την υπηρεσία τεχνι- κής εξυπηρέτησης πελατών καλώδιο σύνδεσης. ¡ Η παρούσα συσκευή ανταποκρίνεται στις διατάξεις της ΕΚ περί αντιπαρασιτικών συστημάτων. ¡ Η συσκευή αντιστοιχεί στην κατηγορία προστασίας

1. Γι’ αυτό χρησιμοποιείτε τη συσκευή μόνο με

σύνδεση αγωγού προστασίας (γείωση). ¡ Ο κατασκευαστής δεν αναλαμβάνει καμία ευθύνη για δυσλειτουργίες ή τυχόν ζημιές που οφείλονται σε μια ελαττωματική ηλεκτρική εγκατάσταση. Προετοιμασία της ηλεκτρικής σύνδεσης Προϋπόθεση:Μόνο η εκπαιδευμένη για αυτό υπηρε- σία εξυπηρέτησης πελατών επιτρέπεται να εκτελέσει εργασίες στο εσωτερικό της συσκευής ή να αντικατα- στήσει το καλώδιο του δικτύου.

1. Προσέξτε τις υποδείξεις για την ηλεκτρική σύνδε-

Σε περίπτωση μιας εσφαλμένης συναρμολόγησης, μιας ακατάλληλης τοποθέτησης ή σύνδεσης, εκπί- πτει η εγγύηση.

2. Σε περίπτωση που είναι απαραίτητο ένα μεγαλύτε-

ρο καλώδιο σύνδεσης στο δίκτυο, ελάτε σε επαφή με την υπηρεσία εξυπηρέτησης πελατών. Υπάρχουν διαθέσιμα καλώδια σύνδεσης μέχρι και 2,20 m.

3. Στις συσκευές χωρίς προεγκατεστημένο καλώδιο

περάστε το καλώδιο δικτύου στο κουτί σύνδεσης. Άνοιγμα του κουτιού σύνδεσης ▶ Ανασηκώστε το καπάκι του κουτιού σύνδεσης με τη βοήθεια ενός κατσαβιδιού.

Προετοιμασία του κουτιού σύνδεσης

2. Ανασηκώστε την ανακούφιση της έλξης με τη βοή-

θεια ενός κατσαβιδιού.

3. Λύστε την ανακούφιση της έλξης.

Σύνδεση του καλωδίου στο κουτί σύνδεσης

1. Σε περίπτωση 3 Ν, συνδέστε το καλώδιο στο κουτί

σύνδεσης σύμφωνα με την ακόλουθη εικόνα.

2. Σε περίπτωση 2 Ν, συνδέστε το καλώδιο στο κουτί

σύνδεσης σύμφωνα με την ακόλουθη εικόνα.

3. Σε περίπτωση 1 Ν, συνδέστε το καλώδιο στο κουτί

σύνδεσης σύμφωνα με την ακόλουθη εικόνα.

4. Σε περίπτωση 2L / 2N, συνδέστε το καλώδιο στο

κουτί σύνδεσης σύμφωνα με την ακόλουθη εικόνα.

5. Προσέξτε τα χρώματα των καλωδίων.

– BN: Καφέ – BU: Μπλε – GN/YE: Πράσινο και κίτρινο – BK: Μαύρο – GY: Γκρι

6. Σε περίπτωση που χρειάζεται, τοποθετήστε τα συ-

νημμένα χάλκινα εξαρτήματα γεφύρωσης σύμφωνα με το σχέδιο σύνδεσης.

7. Συνδέστε τα καλώδια και μετά σφίξτε τις βίδες στο

8. Σε περίπτωση μιας σύνδεσης 1N~ ή 2L / 2N

σύμφωνα με το σχέδιο σύνδεσης, αντιστοιχεί 1 στον κινητήρα του ανεμιστήρα.

9. Σε περίπτωση μιας σύνδεσης 2N~/3N~, αντιστοι-

χεί η φάση L1 (γκρι) στον κινητήρα του ανεμιστή-

Στερέωση του καλωδίου στο κουτί σύνδεσης

1. Στερεώστε το καλώδιο δικτύου με την ανακούφιση

2. Σφίξτε τη βίδα στη σωστή θέση.

‒ Μη χρησιμοποιήσετε κανένα κατσαβίδι μπαταρί-

3. Για τη διευκόλυνση του κλεισίματος του κουτιού

σύνδεσης, τοποθετήστε τα καλώδια στη μέση του κουτιού σύνδεσης.

4. Κλείστε το καπάκι του κουτιού σύνδεσης.

Υποδείξεις για τον αγωγό απαγωγής του

Ο κατασκευαστής της συσκευής δεν αναλαμβάνει καμία ευθύνη για τις διαμαρτυρίες, που οφείλονται στο τμήμα των σωλήνων. ¡ Χρησιμοποιήστε έναν κοντό, ευθύγραμμο σωλήνα εξαερισμού με μια κατά το δυνατόν μεγάλη διάμε- τρο σωλήνα. ¡ Οι μεγάλοι, τραχείς σωλήνες απαγωγής του αέρα, οι πολλές καμπύλες ή οι μικρές διάμέτροι σωλήνων μειώνουν την ισχύς αναρρόφησης και αυξάνουν τον θόρυβο του ανεμιστήρα. ¡ Χρησιμοποιήστε έναν σωλήνα εξαερισμού από μη εύφλεκτο υλικό.53 ¡ Για να αποφύγετε την επιστροφή συμπυκνώματος, τοποθετήστε τον σωλήνα εξαερισμού από τη μεριά της συσκευής με κλίση 1°. Επίπεδα κανάλια Χρησιμοποιείτε επίπεδα κανάλια, των οποίων η εσωτε- ρική διατομή αντιστοιχεί στη διάμετρο των στρογγυ- λών σωλήνων: ¡ Η διάμετρος 150 mm αντιστοιχεί περίπου σε 177 cm². ¡ Σε περίπτωση που διαφέρουν οι διάμετροι των σω- λήνων τοποθετήστε λωρίδες στεγανοποίησης. ¡ Μη χρησιμοποιείτε επίπεδα κανάλια με απότομες αλλαγές κατεύθυνσης. Στρογγυλοί σωλήνες Χρησιμοποιείτε στρογγυλούς σωλήνες με μια εσωτερι- κή διάμετρο από 150 mm. Υποδείξεις για τη λειτουργία εξαερισμού Σε περίπτωση λειτουργίας εξαερισμού θα πρέπει να τοποθετηθεί ένα κλαπέτο μιας κατεύθυνσης.

¡ Εάν στη συσκευή δε συμπεριλαμβάνεται κανένα κλαπέτο μιας κατεύθυνσης, μπορείτε να προμη- θευτείτε ένα κλαπέτο μιας κατεύθυνσης στα ειδικά καταστήματα. ¡ Εάν ο αέρας εξαερισμού οδηγείται μέσω του εξω- τερικού τοίχου, θα πρέπει να χρησιμοποιηθεί ένας τηλεσκοπικό, εντοιχιζόμενο κιβώτιο. Έλεγχος του ντουλαπιού

1. Ελέγξτε, εάν το εντοιχιζόμενο ντουλάπι είναι ορι-

ζόντιο και έχει επαρκή φέρουσα ικανότητα. Το μέγιστο βάρος της συσκευής ανέρχεται περί- που στα 25 kg. Ο πάγκος εργασίας, στον οποίον τοποθετείτε τη συσκευή, πρέπει να αντέχει σε βάρος μέχρι περί- που 60kg.

2. Βεβαιωθείτε, ότι η σταθερότητα του εντοιχιζόμε-

νου ντουλαπιού εξασφαλίζεται επίσης και μετά από τις εργασίες κοπής των ανοιγμάτων.

3. Εξασφαλίστε τη φέρουσα ικανότητα και τη σταθε-

ρότητα μέσω κατάλληλων υποκατασκευών, ειδικά σε περίπτωση λεπτών πάγκων εργασίας. ‒ Λάβετε υπόψη το βάρος της συσκευής συμπερι- λαμβανομένου του πρόσθετου φορτίου. ‒ Χρησιμοποιήστε υλικό ενίσχυσης ανθεκτικό στη θερμότητα και στην υγρασία.

4. Βεβαιωθείτε, ότι το εντοιχιζόμενο ντουλάπι είναι

ανθεκτικό στη θερμότητα μέχρι τους 90°C.

5. Μην τοποθετήσετε καμία άλλη συσκευή κάτω από

τον πάγκο εργασίας, π.χ. φούρνους, ψυγεία, πλυ- ντήρια πιάτων ή πλυντήρια ρούχων.

6. Ελέγξτε την επιπεδότητα της συσκευής μετά την

εγκατάσταση στο άνοιγμα τοποθέτησης.

7. Μπορείτε να επιλέξετε ελεύθερα την απόσταση

από ένα ψηλό ντουλάπι. Εδώ λάβετε υπόψη την ευ- κολία χρήσης και την εργονομία κατά τη χρήση της πλάκας. Προετοιμασία του ντουλαπιού Προϋπόθεση:Τα εντοιχιζόμενα ντουλάπια είναι αν- θεκτικά στη θερμοκρασία μέχρι τους 90°C.

1. Σημαδέψτε το άνοιγμα του ντουλαπιού σύμφωνα

με το σχέδιο εγκατάστασης.

2. Κάντε τέσσερις οπές με μια διάμετρο 6 mm.

3. Βεβαιωθείτε, ότι η γωνία της επιφάνειας τομής με

τον πάγκο εργασίας είναι 90°.

Τήρηση των ελάχιστων αποστάσεων, σε περίπτω- ση τοποθέτησης πάνω από ένα συρτάρι

1. Για την αφαίρεση του δοχείου υπερχείλισης σε πε-

ρίπτωση τοποθετημένης συσκευής, λάβετε υπόψη τις ελάχιστες διαστάσεις.

2. Προσέξτε τη θέση του δοχείου υπερχείλισης.

Προετοιμασία των ντουλαπιών για τη λειτουργία ανακυκλοφορίας αέρα με τον προσαρμογέα

¡ Δε συνιστούμε καμία εγκατάσταση σε ένα μη θερ- μικά μονωμένο εξωτερικό τοίχωμα ή πάνω από κρύο δάπεδο (µ≥0,5W/m²°C). ¡ Μην συνδέετε την πλευρά ξεφυσήματος απευθείας σε άλλες συσκευές χωρίς διαχωριστικά τοιχώματα. Εάν δεν μπορείτε να τοποθετήσετε διαχωριστικά τοιχώματα, ανατρέξτε στην ενότητα Άλλοι τύποι εγκατάστασης.

1. Σε περίπτωση συνδυασμού με τον προσαρμογέα

για το άνοιγμα στο πίσω τοίχωμα προσέξτε τις αντί- στοιχες διαστάσεις.

2. Μετρήστε το πάχος του πάγκου εργασίας. Μετα-

φέρετε τη διάσταση στο δείγμα και μαρκάρετε μια αντίστοιχη γραμμή, που να αντιστοιχεί σε αυτή.

3. Στο δείγμα, κόψτε κατά μήκος της μαρκαρισμένης

γραμμής του πάχους του πάγκου εργασίας A, της κεντρικής γραμμής κοπής B και της γραμμής ανα- φοράς ως προς την εσωτερική έξοδο αέρα C.

4. Χαράξτε το κέντρο του ανοίγματος στον πάγκο ερ-

γασίας ως κεντρική γραμμή πάνω στο πίσω τοίχω- μα του ντουλαπιού.

5. Ευθυγραμμίστε το δείγμα στην κεντρική γραμμή

του πίσω τοιχώματος του ντουλαπιού και στην κάτω ακμή της επιφάνειας εργασίας.

6. Κατασκευάστε το άνοιγμα στο πίσω τοίχωμα αντί-

στοιχα με το δείγμα.

7. Μετά τις εργασίες κοπής των ανοιγμάτων απομα-

κρύνετε τα απόβλητα (πριονίδια, γρέζια).

8. Σφραγίστε τις επιφάνειες κοπής μ’ ένα στεγανοποι-

ητικό υλικό ανθεκτικό στη θερμότητα.

1. Σε περίπτωση λειτουργίας ανακυκλοφορίας αέρα

κατασκευάστε στη δοκίδα βάσης του ντουλαπιού μια έξοδο αέρα. ‒ Προβλέψτε μια ελάχιστη διατομή της εξόδου αέρα από περίπου 400cm². ‒ Για να κρατήσετε χαμηλό το ρεύμα του αέρα και τον θόρυβο, κατασκευάστε στη λωρίδα κάλυψης της βάσης το άνοιγμα εξόδου όσο το δυνατό πιο μεγάλο. ‒ Δημιουργήστε το άνοιγμα εξόδου κοντύνοντας τις δοκίδες βάσης ή χρησιμοποιώντας κατάλλη- λες σχάρες εξαερισμού ή βάσεις από περσίδες.

2. Για την εξασφάλιση ενός σωστού τρόπου λειτουρ-

γίας της συσκευής, πρέπει η βάση εστιών να αερί- ζεται ενδεδειγμένα μέσω μιας εξόδου αέρα στο κάτω ντουλάπι με μια ελάχιστη διατομή από 200cm².54 Τοποθέτηση συσκευής με λειτουργία ανακυκλοφορίας αέρα και προσαρμογέα Στερέωση της στεγανοποίησης στον προσαρμογέα ▶ Στερεώστε τη στεγανοποίηση στον προσαρμογέα το μέγιστο 5 mm από την άκρη.

Τοποθέτηση του προσαρμογέα

1. Καθαρίστε και απολίπανετε την επιφάνεια κόλλη-

σης γύρω από το άνοιγμα στο πίσω τοίχωμα του ντουλαπιού.

2. Τοποθετήστε τον προσαρμογέα στο άνοιγμα

εξόδου στην πίσω πλευρά της βάσης εστιών.

3. Αφαιρέστε την προστατευτική μεμβράνη της κολ-

λητικής ταινίας από τον προσαρμογέα.

Τοποθέτηση της συσκευής στο άνοιγμα του πάγκου

1. Βεβαιωθείτε, ότι το καλώδιο σύνδεσης είναι συνδε-

δεμένο με τη συσκευή.

2. Τοποθετήστε τη συσκευή προσεκτικά στο άνοιγμα

του πάγκου εργασίας.

Στερέωση του προσαρμογέα

1. Κρατήστε τον προσαρμογέα στο μεσαίο στήριγμα

και σπρώξτε με τα πλευρικά στηρίγματα ενάντια στο πίσω τοίχωμα του ντουλαπιού στο κάτω ντου- λάπι και κολλήστε τον.

2. Σε περίπτωση που χρειάζεται, στερεώστε τον προ-

σαρμογέα πρόσθετα με βίδες.

Προετοιμασία των ντουλαπιών για τη λειτουργία ανακυκλοφορίας αέρα με κανάλι ανακυκλοφορί-

1. Όταν χρειάζεται, αφαιρέστε το πίσω τοίχωμα του

2. Σε περίπτωση συνδυασμού με την καμπύλη επίπε-

δου καναλιού προσέξτε τις αντίστοιχες διαστάσεις για το άνοιγμα στο πίσω τοίχωμα.

3. Σε περίπτωση λειτουργίας ανακυκλοφορίας αέρα

κατασκευάστε στη δοκίδα βάσης του ντουλαπιού μια έξοδο αέρα. ‒ Προβλέψτε μια ελάχιστη διατομή της εξόδου αέρα από περίπου 400cm². ‒ Για να κρατήσετε χαμηλό το ρεύμα του αέρα και τον θόρυβο, κατασκευάστε στη λωρίδα κάλυψης της βάσης το άνοιγμα εξόδου όσο το δυνατό πιο μεγάλο. ‒ Δημιουργήστε το άνοιγμα εξόδου κοντύνοντας τις δοκίδες βάσης ή χρησιμοποιώντας κατάλλη- λες σχάρες εξαερισμού ή βάσεις από περσίδες.

4. Για την εξασφάλιση ενός σωστού τρόπου λειτουρ-

γίας της συσκευής, πρέπει η βάση εστιών να αερί- ζεται ενδεδειγμένα μέσω μιας εξόδου αέρα στο κάτω ντουλάπι με μια ελάχιστη διατομή από 200cm².

5. Μετά τις εργασίες κοπής των ανοιγμάτων απομα-

κρύνετε τα απόβλητα (πριονίδια, γρέζια).

6. Σφραγίστε τις επιφάνειες κοπής μ’ ένα στεγανοποι-

ητικό υλικό ανθεκτικό στη θερμότητα.

Τοποθέτηση της συσκευής για λειτουργία ανακυκλοφορίας αέρα με κανάλι ανακυκλοφορίας

1. Σε περίπτωση λειτουργίας ανακυκλοφορίας αέρα,

χρησιμοποιήστε τη στεγανοποίηση, το κανάλι ανα- κυκλοφορίας αέρα, τον διαχύτη και τα φίλτρα

Προσέξτε τις διαστάσεις για τις διαφορετικές κα- μπύλες επίπεδου καναλιού. →Σελίδα 50 Στερέωση της στεγανοποίησης ▶ Τοποθετήστε τη συμπαραδιδόμενη στεγανοποίηση στην καμπύλη επίπεδου καναλιού το μέγιστο 5mm από την άκρη.

Τοποθέτηση της καμπύλης επίπεδου καναλιού ▶ Τοποθετήστε την καμπύλη επίπεδου καναλιού στο άνοιγμα εξόδου στην πίσω πλευρά της συσκευής.

Τοποθέτηση της συσκευής στο άνοιγμα του πάγκου

1. Βεβαιωθείτε, ότι το καλώδιο σύνδεσης είναι συνδε-

δεμένο με τη συσκευή.

2. Τοποθετήστε τη συσκευή προσεκτικά στο άνοιγμα

του πάγκου εργασίας.

Κατασκευή της σωλήνωσης μεταξύ της συσκευής και του διαχύτη

1. Συνδέστε μεταξύ τους τα εξαρτήματα του κανα-

λιού ανακυκλοφορίας αέρα. ‒ Στερεώστε τους συνδέσμους σωλήνων επίπεδων καναλιών μέσω ασφάλισης. ‒ ΓΙα πρόσθετη στερέωση βιδώστε τους συν- δέσμους σωλήνων επίπεδων καναλιών με 4 βίδες PT4x8mm για πλαστικά υλικά.

2. Συνδέστε το κανάλι ανακυκλοφορίας αέρα με την

καμπύλη επίπεδου καναλιού στην πίσω πλευρά της βάσης εστιών.

3. Συνδέστε τον διαχύτη με το κανάλι ανακυκλοφορί-

Προετοιμασία των ντουλαπιών για τη λειτουργία

1. Όταν χρειάζεται, αφαιρέστε το πίσω τοίχωμα του

2. Σε περίπτωση συνδυασμού με μια καμπύλη επίπε-

δου καναλιού προσέξτε τις αντίστοιχες διαστάσεις για το άνοιγμα στο πίσω τοίχωμα.

3. Μετά τις εργασίες κοπής των ανοιγμάτων απομα-

κρύνετε τα απόβλητα (πριονίδια, γρέζια).

4. Σφραγίστε τις επιφάνειες κοπής μ’ ένα στεγανοποι-

ητικό υλικό ανθεκτικό στη θερμότητα.

Τοποθέτηση της συσκευής για τη λειτουργία

1. Σε περίπτωση λειτουργίας εξαερισμού, χρησιμοποι-

ήστε τη στεγανοποίηση και τα ακουστικά φίλτρα.

Προσέξτε τις υποδείξεις για τον αγωγό εξαερι- σμού. →Σελίδα 52 Στερέωση της στεγανοποίησης ▶ Τοποθετήστε τη συμπαραδιδόμενη στεγανοποίηση στην καμπύλη επίπεδου καναλιού το μέγιστο 5mm από την άκρη.

Κατασκευή της σωλήνωσης

1. Τοποθετήστε την καμπύλη επίπεδου καναλιού στο

άνοιγμα εξόδου στην πίσω πλευρά της συσκευής.

2. Σε περίπτωση που χρειάζεται, συναρμολογήστε πε-

ραιτέρω στοιχεία σωλήνωσης. Τοποθέτηση της συσκευής στο άνοιγμα του πάγκου

1. Βεβαιωθείτε, ότι το καλώδιο σύνδεσης είναι συνδε-

δεμένο με τη συσκευή.55

2. Τοποθετήστε τη συσκευή προσεκτικά στο άνοιγμα

του πάγκου εργασίας.

Κατασκευή της σύνδεσης εξαερισμού

1. Στερεώστε τον σωλήνα εξαερισμού στην καμπύλη

2. Αποκαταστήστε τη σύνδεση προς το άνοιγμα εξαε-

3. Στεγανοποιήστε κατάλληλα τα σημεία σύνδεσης.

Τοποθέτηση των φίλτρων Σημείωση:Σε περίπτωση λειτουργίας ανακυκλοφορί- ας του αέρα χρησιμοποιήστε τα φίλτρα οσμών. Σε περίπτωση λειτουργίας εξαερισμού χρησιμοποιή- στε τα ακουστικά φίλτρα.

1. Προσέξτε την κατεύθυνση ροής του αέρα στα φίλ-

2. Τοποθετήστε δύο από τα φίλτρα αριστερά και δε-

ξιά στη συσκευή και σπρώξτε τα προς τα εμπρός.

3. Τοποθετήστε τα άλλα φίλτρα αριστερά και δεξιά

Τοποθέτηση του φίλτρου λίπους ▶ Τοποθετήστε το φίλτρο λίπους.

Κατασκευή της σύνδεσης ρεύματος

1. Προσέξτε τα στοιχεία σύνδεσης που βρίσκονται

στην πινακίδα τύπου.

2. Σε περίπτωση 3 Ν, συνδέστε το καλώδιο στο κουτί

σύνδεσης σύμφωνα με την εικόνα.

3. Σε περίπτωση 2 Ν, συνδέστε το καλώδιο στο κουτί

σύνδεσης σύμφωνα με την εικόνα.

4. Σε περίπτωση 1 Ν, συνδέστε το καλώδιο στο κουτί

σύνδεσης σύμφωνα με την εικόνα.

5. Σε περίπτωση 2L / 2N, συνδέστε το καλώδιο στο

κουτί σύνδεσης σύμφωνα με την εικόνα.

6. Προσέξτε τα χρώματα των καλωδίων.

– BN: Καφέ – BU: Μπλε – GN/YE: Πράσινο και κίτρινο – BK: Μαύρο – GY: Γκρι

7. Ανάλογα με τον τρόπο σύνδεσης, τοποθετήστε τα

ακροχιτώνια σύνδεσης που παραδίδονται από το εργοστάσιο, όταν χρειάζεται, διαφορετικά.

8. Για τη σύνδεση, σε περίπτωση που χρειάζεται, δύο

καλωδίων, τοποθετήστε ένα ακροχιτώνιο σύνδεσης. ‒ Κοντύνετε τους κλώνους. ‒ Αφαιρέστε τη στεγανοποίηση. Έλεγχος της λειτουργίας

1. Ενεργοποιήστε τη συσκευή.

2. Όταν ανάβει , ή , η συσκευή δεν είναι

σωστά συνδεδεμένη. →"Έλεγχος και διόρθωση της ηλεκτρικής σύνδεσης", Σελίδα 55

3. Όταν δεν εμφανίζεται κανένα σφάλμα στην ένδει-

ξη της συσκευής, ελέγξτε τη λειτουργία του αερι- σμού σύμφωνα με τις οδηγίες χρήσης. Έλεγχος και διόρθωση της ηλεκτρικής σύνδεσης

1. Αποσυνδέστε τη συσκευή από τη σύνδεση ρεύμα-

2. Ελέγξτε, εάν η σύνδεση στη συσκευή και η σύνδε-

ση από την πλευρά του κτιρίου αντιστοιχούν στο διάγραμμα σύνδεσης σε αυτές τις οδηγίες συναρ- μολόγησης. →"Προετοιμασία της ηλεκτρικής σύν- δεσης", Σελίδα 52 →"Κατασκευή της σύνδεσης ρεύματος", Σελίδα 55

3. Σε περίπτωση 3 Ν, προσέξτε την ακόλουθη εικόνα.

4. Σε περίπτωση 2 Ν, προσέξτε την ακόλουθη εικόνα.

5. Σε περίπτωση 1 Ν, προσέξτε την ακόλουθη εικόνα.

Αλλαγή της ένδειξης στη λειτουργία

1. Σε περίπτωση που χρειάζεται για τη λειτουργία εξα-

ερισμού, αλλάξτε τη ρύθμιση της ηλεκτρονικής μο- νάδας ελέγχου στις βασικές ρυθμίσεις.

2. Προσέξτε το κεφάλαιο Βασικές ρυθμίσεις στις

οδηγίες χρήσης. Αφαίρεση της συσκευής

Τα εργαλεία μπορεί να προκαλέσουν ζημιά στο πλαί- σιο της συσκευής. ▶ Μη σηκώσετε τη συσκευή από επάνω.

1. Αποσυνδέστε τη συσκευή από το δίκτυο του ρεύ-

2. Αφαιρέστε το κανάλι εξαερισμού ή λύστε τις συν-

δέσεις ανακυκλοφορίας αέρα.

3. Σπρώξτε από κάτω τη συσκευή προς τα έξω.
