Kenmerken	Details
Producttype	Inductiekookplaat
Afmetingen (B x D x H)	60 x 60 x 85 cm
Aantal kookzones	4 inductiekookzones
Totaal vermogen	7400 W
Speciale functies	Boost, timer, pannendetectie
Type bediening	Touchbedieningspaneel
Energieverbruik	Energieklasse A
Gewicht	38 kg
Oppervlakte materiaal	Keramisch glas
Veiligheidssysteem	Automatische uitschakeling, kinderslot
Onderhoud	Gemakkelijk schoon te maken dankzij het gladde oppervlak
Garantie	2 jaar

Veelgestelde vragen - PIE611B15E BOSCH

Waarom gaat mijn BOSCH PIE611B15E kookplaat niet aan?

Controleer of de kookplaat correct is aangesloten op een werkend stopcontact. Zorg er ook voor dat de stroomonderbreker niet is gesprongen.

Hoe stel ik de temperatuur in op mijn BOSCH PIE611B15E kookplaat?

Gebruik het touchbedieningspaneel om de gewenste kookzone te selecteren en veeg vervolgens met uw vinger over de temperatuurregelaar om de warmte in te stellen.

Waarom wordt mijn BOSCH PIE611B15E kookplaat niet warm?

Zorg ervoor dat de gebruikte pan geschikt is voor inductie en correct op de kookzone staat. Controleer ook of de kookzone is ingeschakeld.

Hoe maak ik het glas-keramische oppervlak van mijn kookplaat schoon?

Gebruik een mild reinigingsmiddel voor glas-keramiek en een zachte doek. Vermijd schurende sponzen die het oppervlak kunnen krassen.

Welk type pannen kan ik gebruiken met mijn BOSCH PIE611B15E kookplaat?

Gebruik pannen die geschikt zijn voor inductie, meestal van roestvrij staal, gietijzer of ijzer. Zorg ervoor dat de bodem van de pan magnetisch is.

Hoe kan ik het bedieningspaneel van mijn kookplaat vergrendelen?

Om het paneel te vergrendelen, houdt u de vergrendelknoppen enkele seconden tegelijk ingedrukt totdat het vergrendelingssymbool verschijnt.

Wat moet ik doen als er een foutmelding op het scherm van mijn kookplaat verschijnt?

Raadpleeg de gebruikershandleiding voor de specifieke foutcode. Als het probleem aanhoudt, neem dan contact op met de Bosch klantenservice.

Mijn kookplaat piept zonder duidelijke reden, wat moet ik doen?

Dit kan duiden op een probleem met het veiligheidssysteem of dat de kookzone niet correct wordt gebruikt. Controleer of er voorwerpen de werking belemmeren of raadpleeg de handleiding.

Hoe reset ik mijn BOSCH PIE611B15E kookplaat?

Koppel de kookplaat ongeveer 5 minuten los en sluit hem vervolgens weer aan. Dit kan het systeem resetten.

Is het normaal dat mijn BOSCH PIE611B15E kookplaat na gebruik nog warm is?

Ja, het oppervlak van de kookplaat kan na gebruik warm blijven vanwege de restwarmte. Raak de warme zones niet aan.

GEBRUIKSAANWIJZING PIE611B15E BOSCH

Controleer na het uitpakken alle onderdelen op transportschade en de volledigheid van de levering. Fig. 1

QR-Code montagevideo

Hier vindt u de QR-code voor de montagevideo. Fig. 2

Afmetingen van het apparatus

Hier vindt u de afmetingen van het apparaat.

Fig. 3

Inbouwafmetingen voor vlakkanaalbochten

Hier vindt u een overzicht van de inbouwafmetingen van de vlakkanaalbochten.

Zijaanzicht:

Fig. 4, Fig. 5, Fig. 6

Vooranzicht:

Fig. 7

Installievarianten

Hier vindt u een overzicht van de verschillende instalatievarianten.

Geurfilter en adapter voor circulatiefunctie:

Fig. 3

Akoestisch filter en afdichting voor afvoerfunctie: Fig. 9

Opmerking: Geschikte kanalen voor de installmentiekunt u via de klantenservice, op once website of inde vakhandel verkrijgen.

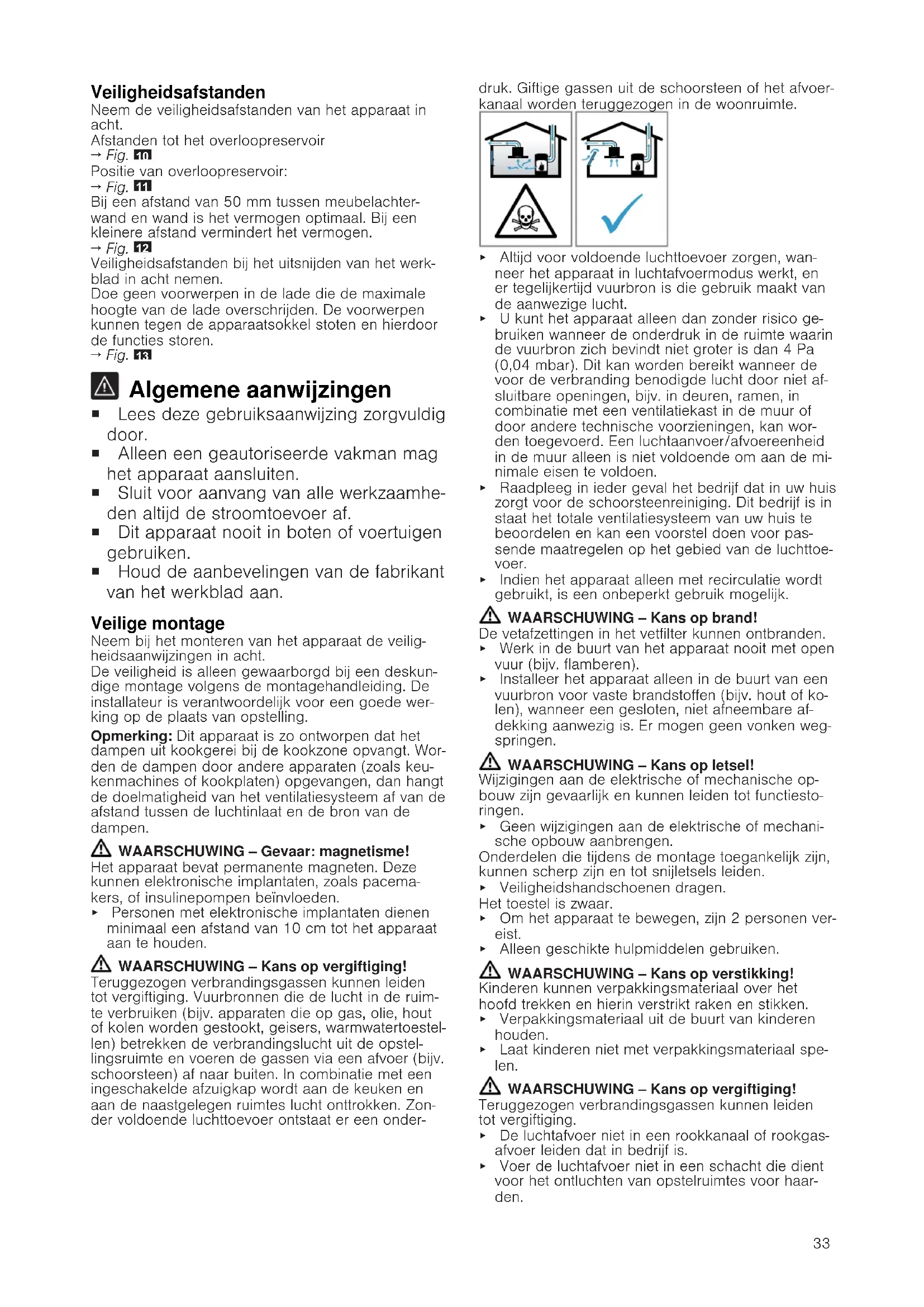

Veiligheidsafstanden

Neem de veiligheidsafstanden van het apparaat in acht.

Afstanden tot het overloopreservoir

→Fig.

Positie van overloopreservoir:

→Fig. 1

Bij een afstand van 50~mm tussen meubelachterwand en wand is het vermogen optimaal. Bij eenkleinere afstand vermindert het vermogen.

→Fig.

Veiligheidsafstanden bij het uitsnijden van het werkblad in acht nemen.

Doe geen voorwerpen in de lade die de maximale hoogte van de lade overschrijden. De voorwerpen können gegen de apparaatsokkel stoten en hierdoor de functies storen.

→Fig.

Algemene aanwijzingen

Lees deze gebruiksaanwijzing zorgvuldig door.
Alleen een geauthoriseerdevakman mag het apparaat aansluiten.
Sluit voor aanvang van alle werkzaamheden altijd de stroomtoevoer af.
- Dit apparaat nooit in boten of voertuigen gebruiken.
Houd de aanbevelingen van de fabrikant van het werkblad aan.

Veilige montage

Neem bij het monteren van het apparaat de veiligheidsaanwijzingen in acht.

De verilgheit is alleen gewaarborgd bij een deskun-dige montage volgens de montagehandleiding. De installeur is verantwoordelijk voor een goede werk-king op deplaats van opstelling.

Opmerking: Dit apparaat is zo ontworpen dat het dampen uit kookgerei bij de kookzone opvangt. Worden de dampen door andere apparaten (zoals keukenmachines of kookplaten) opgevangen, dan hangt de doelmatigheid van het ventilationsystemeaf van de afstandussen de luchtinlaat en de bron van de dampen.

WAARSCHUWING - Gevaar: magnetisme!

Het apparatus bevat permanente magneten. Deze kunnen elektronische implantaten, zoals pacemakers, of insulinepompen beinvloeden.

• Personen met elektronische implantaten dieren minimaal een afstand van 10 cm tot het apparatus aan te houden.

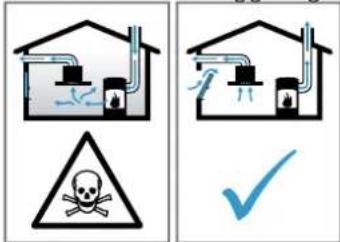

WAARSCHUWING-Kans op vergiftigng!

Terugbezogen verbrandingsgassen können leiden tot vergiftig. Vuurbronnen die de lucht in de ruimte verbruiken (bijv. apparaten die op gas, olie, hout of kolen worden gestookt, geisers, warmwatertoestellen) betrekken de verbrandingslucht uit de opstellingsruimte en voeren de gassen via een afvoer (bijv. schoorsteen) afaar buiten. In combinatie met een ingeschakelde afzuigkap worden aan de keuken en aan de naastgelegen ruimtes lucht onttrokken. Zonder voldoende luchttoevoer ontstaat er een onder

druk. Giffige gassen uit de schoorsteen of het afvoerkanaal worden teruggezogen in de woonruimte.

• Altijd voor voldoende luchttoevoer zorgen, wanneer het apparaat in luchtafvoermodus werkt, en er tegelijkertijd vuurbron is die gebruik maakt van de aanwezighe lust.
  U kunt het apparaat alleen dan zonder risico gebruiken wanneser de onderdruk in de ruimte waarin de vuurbron zich bevindt Niet groter is dan 4 Pa (0,04 mbar). Dit kan worden bereikt wanneser de voor de verbranding benodigde lucht door Niet afsluitbare openingsen, bijv. in deuren, ramen, in combinatie met een ventilatiekast in de muur of door andere technische voorzieningen, kan worden toegevoerd. Een luchtaanvoer/afvoereenheid in de muur alleen is Niet voldoende om aan de minimale eisen te voldoen.
• Raadpleeg in ieder geval het bedrijf dat in uwuis zorgt voor de schoorsteenreiniging. Dit bedrijf is in staat het totale ventilationsystem van uwuis te beoordelen en kan een voorstel doein voor passende maatregelen op het gebied van de luchttoevoer.
• Indien het apparaat alleen met recirculatie worden gebruikt, is een onbeperkt gebruik möglichk.

WAARSCHUWING-Kans op brand!

De vetafzettingen in het vetfilter konnen ontbranden.

Werk in de buurt van het apparaat nooit met open vuur (bijv. flamberen).
- Installee het apparaat alleen in de buurt van een vuurbron voor vaste brandstoffen (bijv. hout of kolen), wonneer een gesloten, Niet afneembare afdekking aanwezig is. Er mogen geen vonken weg-springen.

WAARSCHUWING-Kans op letsel!

Wijzigingen aan de elektrische of mechanische opbouw zijn gevaarlijk en(AP)knen leiden tot functiestoringen.

• Geen wijzigingen aan de elektrische of mechani-sche opbouw aanbrengen.
  Onderdelen die tijdens de montage toegankelijk zijn, hunnen scherp zich en tot snijletsels leiden.
  Veiligheidshandschoenen dragen.
  Het toestel is zwaar.
• Om het apparaat te bewegen, zichn 2 personen vereist.
  Alleen geschichte hulpmiddelen gebruiken.

WAARSCHUWING-Kans op verstikking!

Kinderen konnen verpakkingsmaterial over het hoofd trekken en hierin verstrikt raken en stikken.

• Verpakkingsmaterialui de buurt van kinderen honden.
  Laat kinderen nicht met verpakkingsmaterialaalen.

WAARSCHUWING-Kans op vergiftigng!

De luchtafvoer Niet in een rookkanaal of rookgasafvoer leiden dat in bedriv is.
Voer de luchtafvoer Niet in een schacht die dient voor het ontluchten van opstelruimtes voor haarden.

• Moet de luchtafvoer in een rook-of afvoergasschoorsteen worden geleid die nicht in gebruik is, dan dient hiervoortestemming van een vakbekwame schoorsteenveger te worden verkreten. Terugbezogen verbrandingsgassen konnen leiden tot vergiftiging.
• Wonneer een afzuigkap worden geinstalleerd met een haard die afhankelijk is van de ruimtelucht, dan要去 de stroomtoevoer van de afzuigkap+zijn voorzien van een geschikte verilgheidsschakeling.

Aanwijzingen voor de elektrische aansluiting

Om het apparaat elektrisch veilig te kuren aansluiten, dient u deze aanwijzingen in ache te nemen.

WAARSCHUWING-Kans op elektrische schok!

Het apparaat moet op elk gewenst moment van de stroom+kunnen worden afgesloten. Het apparaat mag alleen op een geaard stopcontact worden aangesloten die volgens de voorschriften is geinstalleerd.

In de vast geplaatste elektrische installmentie要去en alpolige scheidingsinrichting volgens de voorwaarden van de overspanningscategorie lI en volgens de opbouwvoorschriften worden ingebouwd.
- De vaste aansluiting mag alleen door een elektricien worden aangelegd. Wij adviseren een aardlekschakelaar (Fl-schakelaar) in de stroomkringaar het apparaat te installereren.
- De aansluitkabel Niet knikken of inklemmen en uit de buurt van scherpe randen houden.
- De aansluitkabel zodenig plaatsen dat deze de hete behuizing van het apparaat Niet raakt.
Alleen de bij het apparaat meegeleverde of door de technische servicedienst geleverde aansluitkabel gebruiken.
- Dit apparaat voldoet aan de ontstoringsvoorschriften van de EG.
- Het apparaat is conform de beschemingsklasse 1. Daarom het apparaat alleen met een aarddraadaansluiting gebruiken.
- De fabrikant is nicht verantwoordelijk voor bedrijsstoringen of möglichke schade als gevolg van een onjuiste elektrische installmentie.

Elektrische aansluiting voorbereiden

Vereiste: Alleen de waaroor bestemde servicedienst mag werkzaamheden aan het binnenste van het apparaat uitvoeren of het netsnoer verrangen.

1. De aanwijzingen voor de elektrische aansluiting inRCT 1
   Bij een foute montage, een ondeskundige inbouw of aansluiting vervalt de garantie.
2. Is er een langere netkabel nodig, neem dan contact op met de servicedienst. Er zijn kabels tot 2,20 m beschikkaar.
3. Bij apparaten zonder vooraf geinstalleerde kabel, de netkabel in de aansluitdoos steken.

Aansluitdoos openen

• Het deksel van de aansluitdoos optillen met behulp van een schroevendraaier. Fig. 14

Aansluitdoos voorbereiden

1. De schroef losdraaien. Fig. 15
2. Til de trekontlasting op met behulp van een schroevendraaier. Fig. 16

3.Maak de trekontlasting los. Fig.17

Kabel in aansluitdoos aansluten

1. Bij 3 N de kabel volgens de volgende afbeelding op de aansluitdoos aansluiten.

$$ \rightarrow \text {F i g .} $$

1. Bij 2 N de kabel volgens de volgende afbeelding op de aansluitdoos aansluiten.

$$ \rightarrow \text {F i g .} $$

1. Bij 1 N de kabel volgens de volgende afbeelding op de aansluitdoos aansluiten.

$$ \rightarrow \text {F i g .} 2 0 $$

1. Bij 2^ / 2N de kabel volgens de volgende afbeelding op de aansluitdoos aansluiten.

$$ \rightarrow \text {F i g .} $$

1. De kleuren van de kabels in acheft nemen.

2. BN: bruin

3. BU: blauw
4. GN/YE: groen en geel
5. BK: zwart

6. GY: grijs

7. Indien nodig de meegeleverde koperbrugge overeenkomstig het aansluitschema inbouwen.

8. De kabels aansluiten en dan de schroeven aan de aansluitdoos aantrekken.
9. Bij een aansluiting 1N^ of 2L / 2N conform het aansluitschema komt 1 overeen met de ventilator-motor.
10. Bij een aansluiting van 2N^ / 3N^ komt de fase L1 (grey) overeen met de ventilatorrmotor.

Kabel in de aansluitdoos bevestigen

1. Het netsnoer met de trekontlasting bevestigen.

2. De schroef op de juiste positie aantrekken.

3. Geen accuschroevendraaier gebruiken.

$$ \rightarrow \text {F i g .} $$

1. Om het sluiten van de aansluitdoos te vergemakkelijken, de kabels in het middelste gedeelte van de aansluitdoos aanbrengen.
2. Sluit het deksel van de contactdoos.

Aanwijzingen m.b.t. de luchtafvoerleiding

De fabrikant van het apparaat geeft geen garantie bij klachten die te wijten zich aan het buizentraject.

• Een korte, rechte afvoerbuis met een zo groot mo-gelijke buisdiameter gebruiken.
  Lange, ruwe afvoerbuizen, vele buisbochten of petite buisdiameters verminderen het afzuigvermogen en verhogen het ventilatorgeluid.
• Een afvoerbuis van Niet brandbaar materiaal gebruiken.
• Om het teruglopen van condens te vermijden, de afvoerbuis vanuit het apparaat met 1^ verval monteren.

Platte buizen

Platte buizen gebruiken waarvan de binnendoorsnede met de diameter van de Ronde buizen overen-komt:

Diameter 150~mm komt overeen met ca. 177~cm^2
- Gebruik bij een afwijkende buisdiameter een affichtstrip.
- Geen platte buizen met scherpe bochten gebruiken.

Ronde buizen

Ronde buizen met een binnendiameter van 150 mm gebruiken.

Aanwijzing voor de luchtafvoerfunctie

Voor de luchtafvoerfunctie要去en terugslagklep worden ingebouwd.

Opmerkingen

Wanneer bij het apparaat geen terugslagklep is meegeleverd, dan kan men een terugslagklep in de vakhandel verkrijgen.
- Wanneer de afvoerlucht door de buitenwand worden geleid, dan要去 een telescopische muurcassette worden gebruikt.

Meubel controlleren

1. Controlleren of het inbouwmeubel horizontaal staat en voldoende draagvermogen hebft.

Het maximale gewicht van het apparaat bedraagt ca. 25kg Het werkblad waarin u het apparaat inbouwt, moet belastingen van ca. 60~kg weerstaan.

1. Ervoor zorgen dat de stabiliteit van het inbouwmeubel ook na de uitsnjwerkzaamheden is gegarandeerd.

2. Het draagvermögen en de stabiliteit door geschiktte onderconstructies garanderen, vooral bij dunne werkbladen.

3. Het gewicht van het apparaat inclusief extra belading inucht nemen.

4. Hittebestendig en vochtbestendig versterkingsmaterialiaal gebruiken.

5. Controlleren of het inbouwmeubel tot 90^ hittebestendig is.

6. Geen andere apparaten, bijv. ovens, koelapparaten, vaatwasmachines of wasmachines onderbouwen.
7. Pas na installmentie in de inbouwopening controleren of het apparaat waterpas is.
8. U kurz de afstand tot een bovenkast vrij kiezen. Daar bij rekening honden met de gebruikersvriendelijkheid en ergonomie bij het gebruik van deplaat.

Meubel voorbereiden

Vereiste: De inbouwmeubelen zichn tot 90^ temperaturbestendig.

1. Teken de meubeluitsparing af volgens de inbouw-schets.

$$ \rightarrow \text {F i g .} 1 8 $$

1. Maak vier gaten met een diameter van 6 mm. Fig. 23
2. Zorg ervoor dat de hoek van het snijvlak tot het werkblad 90^ bedraagt. Fig. 23

Houd bij inbouw boven een lade de minimale afstanden aan

1. Om het overloopreservoir bij een ingebouwd apparaat te verwijderen, de minimumafstanden in acht nemen.

$$ \rightarrow F i g. \mathbf {m} $$

1. De positie van het overloopreservoir in acht nemen.

$$ \rightarrow F i g. \quad \mathbf {M} $$

Meubel voor circulatiefunctie met de adapter voorbereiden

Opmerkingen

Wij raden installment op een nicht thermisch geisoleerde buitenwand of koude vloer aan ( ≥ 0,5W/ ^2 °C) af.

• De uitblaaszijde nicht direct op andere apparaten of scheidingswanden aansluiten. Wanner u geen scheidingswanden kurz inbouwen, nakijken onder andere inbouwwijzen.

• Bij de combinatie met de adapter voor de uitspa- ring in dechterwand de overeenkomstige maten aanhonden.

$$ \rightarrow \text {F i g .} 2 4 $$

1. De dikte van het werkblad meten. De maat op de sjabloon overbrengen en een lijn tekenen die hiermee overeenkomt.

$$ \rightarrow \text {F i g .} $$

$$ \rightarrow \text {F i g .} \boxed {2 6} $$

1. Op de sjabloon langs de gemarkeerde lijn van de werkbladdikte A, de snijmiddenlijn B en de referentielijk waar de binnenste luchtuitlaat C snijden.
2. Het midden van de uitsnijding in het werkblad als hartlij op de meubelachterwand aftekenen.
3. De sjabloon aan de middenlijn van de meubelachterwand en aan de onderkant van het werkblad uitlijnen.
4. Maak de uitsnijding in de weiterwand aan de hand van de sjabloon.
5. Na de uitsnjwerkzaamheden de spaanders verwijden.
6. De snijvlakken hittebestendig en waterdicht aufdichen.

$$ \rightarrow \text {F i g .} 2 8 $$

Beluchting

1. Bij circulatiefunctie in de plint van het meubel een luchtuitlaat make.

2. Zorg ervoor dat de luchtuitlaat een minimale doorsnede van ca. 400~cm^2 heeft.

3. Om de trek en het geluid zo laag möglich te houden, in de sokkelplaat de uitlaatopening zo groot möglich make.

4. De uitlaatopening door het inkorten van de plint of het gebruik van een geschikt ventilatierooster of lamellenplint realiseren.

5. Om een juiste werkking van het apparaat te garanderen de kookplaat via een luchtuitlaat met een minimum doorsnede van 200~cm^2 in de onderkast gespast ventileren.

Apparaat met circulatiefunctie met adapter inbouwen De afdichting op de adapter bevestigen

• De aufdichting op de adapter met max. 5 mm tot de rand bevestigen.

$$ \rightarrow \text {F i g .} 2 7 $$

Adapter aanbrengen

1. Reinig en ontvet het lijmvlak rond de uitsnijding op dechterwand van het meubel.
2. Plaats de adapter in de uitlaatopening aan de achterkant van de kookplaat.

$$ \rightarrow \text {F i g .} 2 8 $$

1. Verwijder de beschermfolie van de zichklevende tape van de adapter.

$$ \rightarrow \text {F i g .} 2 9 $$

Apparaat in de uitsnijding van het werkbladplaatsen

1. Verifieer dat de aansluitkabel met het apparatus is verbonden.
2. Het apparaat volledig in de uitsnijding van het werkbladplaatsen.

$$ \rightarrow \text {F i g .} \quad 3 0 $$

Adapter bevestigen

1. De adapter aan de middelste houder vasthouden en met de zijdelingse houders gegen de meubelachterwand in de onderkast schuiven en vastplakken.

$$ \rightarrow \text {F i g .} \quad 3 1 $$

1. Indien nodig de adapter tevens met schroeven be-vestigen. Fig. 39

Meubel voor circulatiefunctie met circulatiekanaal voorbereiden

1. Indien nodig de weiterwand van het meubel verwijderen.

2. Bij de combinatie met de vlakkanaalbocht voor de uitsparing in de awhile de betreffende afmettingen in acht nemen.

Fig. 33

1. Bij circulatiefunctie in de plint van het meubel een luchtuitlaat make.

2. Zorg ervoor dat de luchtuitlaat een minimale doorsnede van ca. 400~cm^2 heeft.

3. Om de trek en het geluid zo laag möglich te houden, in de sokkelplaat de uitlaatopening zo groot möglich make.

4. De uitlaatopening door het inkorten van de plint of het gebruik van een geschikt ventilatierooster of lamellenplint realiseren.

5. Om een juiste werkking van het apparaat te garanderen de kookplaat via een luchtuitlaat met een minimum doorsnede van 200~cm^2 in de onderkast gespast ventileren.

6. Na de uitsnjwerkzaamheden de spaanders verwijderen.
7. De snijvlakken hittebestendig en waterdicht afdichten.

→Fig. 28

Apparaat voor circulatiefunctie met circulatiekanaal inbouwen

1. Bij circulatiefunctie de afdichting, het circulatiekanaal, de diffusor en de geurfilters gebruiken.
2. De afmetingen voor de verschillende vlakkanaalbochten in acht nemen. Pagina 32

Afdichting bevestigen

De meegeleverde afdichting op de vlakkanaalbocht op maximaal 5mm van de rand bevestigen. Fig. 34

Vlakkanaalbocht aanbrengen

• De vlakkanaalbocht in de uitlaatopening op de城县 derzijde van het apparaat aanbrengen. Fig. 35

Apparaat in de uitsnijding van het werkbladplaatsen

1. Verifieer dat de aansluitkabel met het apparatus is verbonden.
2. Het apparaat volledig in de uitsnijding van het werkblad plaatsen. Fig. 36

Buizen tussen apparaat en diffusor plaatsen

1. De componenten van het circulatiekanaal met elkaar verbinden.

2. De plattebuis-verbinders door vastklikken bevestigen.

3. Schroef voor een extra bevestiging de plattebuis-verbinders met vier schroeven voor kunststof PT 4x8 in elkaar. Fig. 37

4. Het circulatiekanaal met de vlakkanaalbocht aan dechterzijde van de kookplaat verbinden. Fig. 38

5. De diffusor met het circulatiekanaal verbinden. Fig. 39

Meubel voor circulatiefunctie voorbereiden

1. Indien nodig de weiterwand van het meubel verwijderen.

2. Bij de combinatie met een vlakkanaalbocht voor de uitsparing in de weiterwand de betreffende afmetingen in acht nemen.

$$ \rightarrow \text {F i g .} \quad 4 0 $$

1. Na de uitsnjwerkzaamheden de spaanders verwijderen.
2. De snijvlakken hittebestendig en waterdicht afdichen. Fig. 41

Apparaat voor circulatiefunctie inbouwen

1. Bij de circulatiefunctie de afdichting en de akoesti-sche filters gebruiken.
2. Aanwijzingen m.b.t. de luchtafvoerleiding aanhouden. Pagina 34

Afdichting bevestigen

De meegeleverde afdichting op de vlakkanaalbocht op maximaal 5mm van de rand bevestigen. Fig. 34

Buizenplaatsen

1. De vlakkanaalbocht in de uitlaatopening op de awhilezijde van het apparaat aanbrengen. Fig. 35
2. Indien nodig extra buiselementen monteren.

Apparaat in de uitsnijding van het werkbladplaatsen

1. Verifieer dat de aansluitkabel met het apparatus is verbonden.
2. Het apparaat volledig in de uitsnijding van het werkblad plaatsen. Fig. 36

Luchtafvoerverbindingmake

1. De luchtafvoerbuis bevestigen aan de bocht van de platte buis.
2. De verbinding met de afvoerluchtopening maken.
3. Verbindingspunten goed afdachten.

Filter plaatsen

Opmerking: Bij circulatiefunctie het geurfilter aanbrengen.
Bij afvoerluchtfunctie het akoestische filter aanbren-gen.

1. Let op de stroomrichting van het filter.
2. Twee van de filters links en rechts in het apparaatplaatsen en maar voren schuiven.

$$ \rightarrow \text {F i g .} $$

$$ \rightarrow \text {F i g .} \quad 4 8 $$

1. De andere filters links en rechts in het apparaat aanbrengen.

Vetfilterplaatsen

$$ \rightarrow \text {F i g .} 4 4 $$

Het vetfilterplaatsen.

Stroom aansluiten

1. De aansluitgegevens op het typeplaatje in acht nemen.

2. Bij 3 N de kabel volgens de afbeelding op het stopcontact aansluiten. Fig.45

3. Bij 2 N de kabel volgens de afbeelding op het stopcontact aansluiten. Fig.46

4. Bij 1 N de kabel volgens de afbeelding op het stopcontact aansluiten. Fig. 47

5. Bij 2 L/2 N de kabel volgens de afbeelding op het stopcontact aansluiten. Fig.48
6. De kleuren van de kabels in ache nemen.

$$ \begin{array}{l} - B N: b r u i n \ - B U: b l a u w \ \end{array} $$

• GN/YE: groen en geel
• BK: zwart

• GY: grijs

• Afhankelijk van het aansluittype indien nodig de af fabriek geleverde adereindhalzen anders aanbren-gen.

• Om indien nodig twee kabels te verbinden, een adereindhuls plaatsen.

• De aders inkorten.

• De isolatie verwijderen.

Functie controlleren

1. Het apparatus inschakelen.
2. Indien 0408 88513dt, ie het apparaat nicht juist aangesloten. "Elektrische aansluiting controlleren en corrigeren", Pagina 37
3. Wanner er geen storing op het display van het apparatusat verschijnt, controller dan de werkking van de ventilator aan de hand van de gebruiksaanwijzing.

Elektrische aansluiting controleren en corrigeren

1. Het apparatus van de stroomaansluiting loskoppelen.
2. Controlleren of de aansluiting op het apparaat en de aansluiting aan de zichde van het gebouw met het aansluitschema in deze montagehandleiding overeenkomen. "Elektrische aansluiting voorbereiden", Pagina 34 "Stroom aansluten", Pagina 36
3. Bij 3 N de volgende afbeelding in acht nemen. Fig.49
4. Bij 2 N de volgende afbeelding in acht nemen. Fig.50
5. Bij 1 N de volgende afbeelding in acht nemen. Fig. 51

Display omschakelen naarcirculatiefunctie

1. Indien nods voor de circulatiefunctie het display van de elektronische regelingaar de basisinstellenen omschakelen.
2. Het hoofdstuk "Basisinstellungen" in de gebruiks-aanwijzing in ache nemen.

Apparaat demonteren

LET OP!

Gereedschappen können het apparaatframe beschadigen.

• Het apparatus er niet van bovenaf uittillen.
• Haal de stekker van het apparaat uit het stopcontact.
• Het luchtafvoerkanaal verwijderen of de luchtcirculatieverbindingen loskoppelen.
• Het apparaat van onderaf maar buiten drukken.

da

Leveringsomfang
