РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ PIE611B15E BOSCH

Инструкция по установке

Комплект поставки После распаковки проверьте все детали на отсутствие транспортных повреждений, а также комплектность по-

QR-код для перехода к видео-инструкции

Здесь находитсяQR-код для перехода к видео-инструк- ции по сборке.

Размеры прибора Здесь приведены размеры прибора

Монтажные размеры для плоского воздуховода Здесь приведен обзор монтажных размеров для плоско- го воздуховода.

Варианты установки Здесь приведен обзор видов различных вариантов уста- новки.73 Фильтр для удаления запахов и адаптер для режимациркуляции воздуха:

Шумопоглотитель и уплотнитель для режима отводавоздуха:

Заметка:Подходящие воздуховоды для установки выможете приобрести в сервисной службе, на нашем веб-сайте или в специализированных магазинах. Безопасные расстояния Соблюдайте безопасные расстояния для вашего прибо- Расстояние до ёмкости для слива лишней жидкости:

Расположение ёмкости для слива лишней жидкости:

Оптимальная мощность достигается, если расстояниемежду задней стенкой мебели и стеной составляет 50мм. При недостаточном расстоянии мощность снижает-

Выдерживайте безопасные расстояния при выполнениивыреза в столешнице.Не кладите в выдвижной ящик предметы, высота кото-рых превышает максимальную высоту ящика. Такиепредметы могут упираться в основание прибора, тем са-мым мешая его работе.

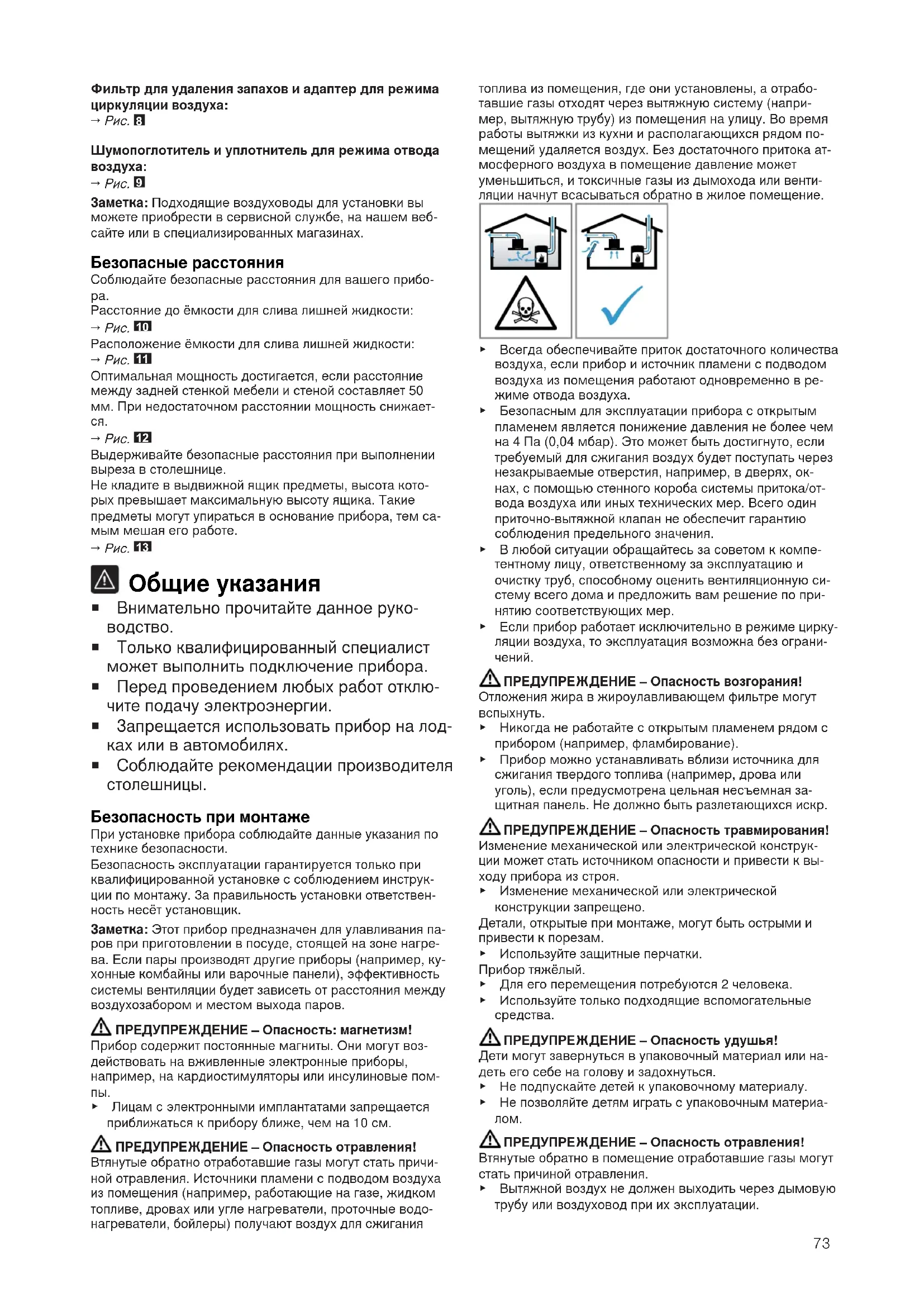

Общие указания ¡ Внимательно прочитайте данное руко-

¡ Только квалифицированный специалист может выполнить подключение прибора. ¡ Перед проведением любых работ отклю- чите подачу электроэнергии. ¡ Запрещается использовать прибор на лод- ках или в автомобилях. ¡ Соблюдайте рекомендации производителя столешницы. Безопасность при монтаже При установке прибора соблюдайте данные указания потехнике безопасности.Безопасность эксплуатации гарантируется только приквалифицированной установке с соблюдением инструк-ции по монтажу. За правильность установки ответствен-ность несёт установщик.Заметка:Этот прибор предназначен для улавливания па-ров при приготовлении в посуде, стоящей на зоне нагре-ва. Если пары производят другие приборы (например, ку-хонные комбайны или варочные панели), эффективностьсистемы вентиляции будет зависеть от расстояния междувоздухозабором и местом выхода паров.ПРЕДУПРЕЖДЕНИЕ‒Опасность: магнетизм!Прибор содержит постоянные магниты. Они могут воз-действовать на вживленные электронные приборы,например, на кардиостимуляторы или инсулиновые пом- ▶ Лицам с электронными имплантатами запрещаетсяприближаться к прибору ближе, чем на 10см.ПРЕДУПРЕЖДЕНИЕ‒Опасность отравления!Втянутые обратно отработавшие газы могут стать причи-ной отравления. Источники пламени с подводом воздухаиз помещения (например, работающие на газе, жидкомтопливе, дровах или угле нагреватели, проточные водо-нагреватели, бойлеры) получают воздух для сжиганиятоплива из помещения, где они установлены, а отрабо-тавшие газы отходят через вытяжную систему (напри-мер, вытяжную трубу) из помещения на улицу. Во времяработы вытяжки из кухни и располагающихся рядом по-мещений удаляется воздух. Без достаточного притока ат-мосферного воздуха в помещение давление можетуменьшиться, и токсичные газы из дымохода или венти-ляции начнут всасываться обратно в жилое помещение. ▶ Всегда обеспечивайте приток достаточного количествавоздуха, если прибор и источник пламени с подводомвоздуха из помещения работают одновременно в ре-жиме отвода воздуха.▶ Безопасным для эксплуатации прибора с открытымпламенем является понижение давления не более чемна 4Па (0,04мбар). Это может быть достигнуто, еслитребуемый для сжигания воздух будет поступать черезнезакрываемые отверстия, например, в дверях, ок-нах, с помощью стенного короба системы притока/от-вода воздуха или иных технических мер. Всего одинприточно-вытяжной клапан не обеспечит гарантиюсоблюдения предельного значения.▶ В любой ситуации обращайтесь за советом к компе-тентному лицу, ответственному за эксплуатацию иочистку труб, способному оценить вентиляционную си-стему всего дома и предложить вам решение по при-нятию соответствующих мер.▶ Если прибор работает исключительно в режиме цирку-ляции воздуха, то эксплуатация возможна без ограни-чений.ПРЕДУПРЕЖДЕНИЕ‒Опасность возгорания!Отложения жира в жироулавливающем фильтре могутвспыхнуть.▶ Никогда не работайте с открытым пламенем рядом сприбором (например, фламбирование).▶ Прибор можно устанавливать вблизи источника длясжигания твердого топлива (например, дрова илиуголь), если предусмотрена цельная несъемная за-щитная панель. Не должно быть разлетающихся искр.ПРЕДУПРЕЖДЕНИЕ‒Опасность травмирования!Изменение механической или электрической конструк-ции может стать источником опасности и привести к вы-ходу прибора из строя.▶ Изменение механической или электрическойконструкции запрещено.Детали, открытые при монтаже, могут быть острыми ипривести к порезам.▶ Используйте защитные перчатки.Прибор тяжёлый.▶ Для его перемещения потребуются 2 человека.▶ Используйте только подходящие вспомогательныесредства.ПРЕДУПРЕЖДЕНИЕ‒Опасность удушья!Дети могут завернуться в упаковочный материал или на-деть его себе на голову и задохнуться.▶ Не подпускайте детей к упаковочному материалу.▶ Не позволяйте детям играть с упаковочным материа- ПРЕДУПРЕЖДЕНИЕ‒Опасность отравления!Втянутые обратно в помещение отработавшие газы могутстать причиной отравления.▶ Вытяжной воздух не должен выходить через дымовуютрубу или воздуховод при их эксплуатации.74 ▶ Для отвода вытяжного воздуха не следует использо- вать вентканал, служащий для вентиляции помеще- ний, в которых установлены источники пламени. ▶ При подключении вытяжки к неиспользуемому дымо- ходу, необходимо получить разрешение в специаль- ной инстанции, отвечающей за эксплуатацию и чистку

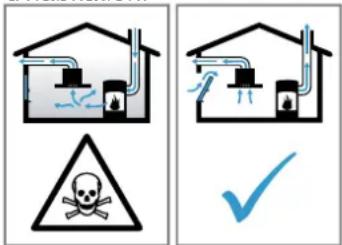

Втянутые обратно в помещение отработавшие газы могут стать причиной отравления. ▶ При установке вытяжки в помещениях, где присут- ствует источник пламени с подводом воздуха из поме- щения, система подачи питания вытяжки должна быть оборудована функцией аварийного отключения. Указания по подключению к электросети Для безопасного подключения прибора к электросети соблюдайте данные инструкции. ПРЕДУПРЕЖДЕНИЕ‒Опасность поражения электрическим током! Следует обеспечить возможность отключения прибора от электросети в любой момент. Этот прибор можно под- ключать к сети только через правильно установленную распределительную коробку. ▶ В стационарной электропроводке необходимо преду- смотреть специальный выключатель для размыкания всех полюсов согласно условиям категории пере- напряжения III и согласно условиям монтажа. ▶ Подключение стационарного электрооборудования должно производиться только квалифицированным электриком. Мы рекомендуем установить устройство защитного отключения (УЗО) в электрической цепи снабжения приборов. ¡ Проследите, чтобы сетевой кабель не был зажат, не перегибался и находился вдали от острых кромок. ¡ Прокладывайте сетевой кабель так, чтобы он не ка- сался нагретого корпуса прибора. ¡ Используйте только сетевой кабель, входящий в комплект поставки прибора или поставляемый сервис- ной службой. ¡ Этот прибор соответствует требованиям правил ЕС по подавлению радиопомех. ¡ Прибор соответствует классу защиты 1, поэтому он должен эксплуатироваться только с заземляющим

¡ Производитель не несет ответственности за неисправ- ности или возможные повреждения, которые могут быть связаны с несоответствующим электрическим

Подготовка к электроподключению Требование:Работать с внутренними частями прибора или производить замену сетевого кабеля могут только прошедшие обучение специалисты сервисной службы.

Соблюдайте указания по подключению к электросети. В случае некорректной сборки, несоответствующей установки или подключения гарантия на прибор пере- стает действовать.

Если вам требуется более длинный сетевой кабель, обратитесь в сервисную службу. В наличии имеются кабели длиной до 2,20 м.

При установке приборов без предварительно смонти- рованного кабеля необходимо провести сетевой ка- бель к распределительной коробке. Открывание распределительной коробки

Приподнимите крышку распределительной коробки с помощью отвёртки.

Подготовка распределительной коробки

Приподнимите кабельный амортизатор отверткой.

Ослабьте фиксацию кабельного амортизатора.

Подключение кабеля к распределитель- ной коробке

Подключите клемму 3N кабеля к распределительной коробке, как показано на следующем рисунке.

Подключите клемму 2N кабеля к распределительной коробке, как показано на следующем рисунке.

Подключите клемму 1N кабеля к распределительной коробке, как показано на следующем рисунке.

Подключите клемму 2L/2N кабеля к распределитель- ной коробке, как показано на следующем рисунке.

Учитывайте цвет кабелей. – BN: коричневый – BU: синий – GN/YE: жёлтый и зелёный – BK: чёрный – GY: серый

При необходимости установите поставляемые в комплекте медные перемычки согласно схеме под-

Подключите кабели, а затем затяните винты на рас- пределительной коробке.

Согласно схеме подключения подключению 1 N~ или 2 L / 2 N соответствует фаза 1 электродвигателя венти-

Подключению 2N~/3N~ соответствует фаза L1 (серый) электродвигателя вентилятора. Фиксация кабеля в распределительной

Зафиксируйте сетевой кабель кабельным амортизато-

Затяните винт в правильном положении. ‒ Не используйте аккумуляторный гайковерт.

Чтобы упростить закрывание распределительной ко- робки, расположите кабели в средней части коробки.

Закройте крышку розетки. Указания по отводу воздуха Производитель прибора не дает гарантии в случае рекла- маций, касающихся участков трубопровода для отвода

¡ Используйте короткую прямую вытяжную трубу, име- ющую по возможности большой диаметр. ¡ Длинные шероховатые вытяжные трубы, большое ко- личество колен или трубы малого диаметра уменьша- ют мощность вытяжки и увеличивают шум от работы вентилятора. ¡ Используйте вытяжные трубы из невоспламеняющих- ся материалов. ¡ Чтобы предотвратить возврат конденсата, установите вытяжную трубу под углом 1° к прибору. Плоские каналы Используйте плоские каналы, внутреннее сечение кото- рых соответствует диаметру круглых труб: ¡ Диаметр 150мм соответствует прим.177см².75 ¡ При несоответствии диаметров труб используйте гер- метизирующую ленту. ¡ Не используйте плоские каналы с резкими изгибами. Круглые трубы Рекомендуемый внутренний диаметр круглых труб – 150мм. Указания для режима отвода воздуха В режиме отвода воздуха должна быть установлена заслонка обратной тяги.

¡ Если заслонка обратной тяги не входит в комплект по- ставки прибора, её можно приобрести в специализи- рованном магазине. ¡ Если вытяжной воздух отводится через наружную сте- ну, следует использовать телескопический вентиляци- онный канал, проходящий в стене. Проверка мебели

Убедитесь, что мебель для встраивания установлена ровно и способна выдержать нагрузку. Максимальный вес прибора составляет прим. 25кг. Столешница, в которую встраивается прибор, должна выдерживать нагрузку прим. 60кг.

После выполнения выреза проверьте устойчивость мебели для встраивания.

Следует обеспечить несущую способность и устойчи- вость с помощью подходящих опорных конструкций, особенно у тонких столешниц. ‒ Учитывайте вес прибора, включая дополнительную ‒ Используйте жаропрочный и влагостойкий матери-

Убедитесь, что мебель для встраивания способна вы- держивать температуру до 90°C.

Не встраивайте духовые шкафы, холодильники, посу- домоечные машины, стиральные машины и другую технику под прибором.

Точность расположения прибора в горизонтальной плоскости следует проверить после его установки в монтажный проем.

Расстояние до навесного шкафа можно выбирать по своему усмотрению. При использовании панели учи- тывайте удобство и эргономику. Подготовка мебели Требование:Мебель для встраивания выдерживает температуру до 90 °С.

Разметьте место выреза в мебели в соответствии со схемой установки.

Просверлите четыре отверстия диаметром 6мм.

Убедитесь, что угол среза относительно поверхности столешницы составляет 90°.

При установке над выдвижным ящиком выдерживайте минимальные отступы.

При снятии ёмкости для слива лишней жидкости на установленном приборе соблюдайте минимальные от-

Учитывайте расположение ёмкости для слива лишней

Подготовка мебели к установке прибора для циркуляции воздуха с адаптером

¡ Установка на внешней стене без теплоизоляции или над неотапливаемым полом не рекомендуется (µ≥0,5Вт/м²°C). ¡ Не подключайте сторону на выдув напрямую к другим приборам без перегородок. Если невозможно устано- вить перегородки см. «Другие способы установки».

При комбинировании с адаптером учитывайте соответ- ствие размеров выреза в задней стенке.

Измерьте толщину столешницы. Перенесите замер на шаблон и проведите соответствующую линию.

Вырежьте шаблон по размеченной линии для толщины столешницы A, центральной линии выреза B и контрольной линии для внутреннего выпускного отвер- стия C.

Отметьте центр выреза в столешнице центральной ли- нией на задней стенке мебели.

Выровняйте шаблон по центральной линии на задней стенке мебели и по нижнему краю столешницы.

Сделайте вырез в задней стенке в соответствии с ша-

После выполнения выреза удалите опилки.

Загерметизируйте стыки термостойким и водонепро- ницаемым герметиком.

Установите воздушный клапан в цоколе для режима циркуляции воздуха. ‒ Минимальное поперечное сечение воздушного клапана должно быть прим.400см². ‒ Выпускное отверстие в цоколе должно быть доста- точно большим, чтобы снизить мощность тяги и обеспечить низкий уровень шума. ‒ Сделайте выходное отверстие, укоротив цокольные рейки, либо используйте соответствующие вентиля- ционные решетки или плинтуса.

Чтобы прибор функционировал правильно, обеспечьте приток воздуха к варочной панели через отверстие для выхода воздуха с минимальным поперечным се- чением 200ºсм² в нижнем шкафу. Установка прибора с режимом циркуляции воздуха с адаптером Крепление уплотнителя на адаптере

Закрепите уплотнитель на адаптере на расстоянии не более 5 мм от края.

Очистите и обезжирьте поверхность приклеивания во- круг выреза в задней стенке мебели.

Установите адаптер в выпускное отверстие в задней части варочной панели.

Снимите защитную плёнку с адаптера.

Установка прибора в вырез в столешнице

Убедитесь, что сетевой кабель подключен к прибору.

Аккуратно установите прибор в вырез столешницы.

Удерживая средний держатель адаптера, сдвиньте его боковыми держателями к задней стенке в нижнем шкафу и приклейте.

При необходимости дополнительно зафиксируйте адаптер винтами.

Подготовка мебели к установке прибора для циркуляции воздуха с циркуляцион- ным каналом

При необходимости снимите заднюю стенку мебели.

При комбинировании с плоским каналом учитывайте соответствие размеров выреза в задней стенке.

Установите воздушный клапан в цоколе для режима циркуляции воздуха. ‒ Минимальное поперечное сечение воздушного клапана должно быть прим.400см². ‒ Выпускное отверстие в цоколе должно быть доста- точно большим, чтобы снизить мощность тяги и обеспечить низкий уровень шума. ‒ Сделайте выходное отверстие, укоротив цокольные рейки, либо используйте соответствующие вентиля- ционные решетки или плинтуса.

Чтобы прибор функционировал правильно, обеспечьте приток воздуха к варочной панели через отверстие для выхода воздуха с минимальным поперечным се- чением 200ºсм² в нижнем шкафу.

После выполнения выреза удалите опилки.

Загерметизируйте стыки термостойким и водонепро- ницаемым герметиком.

Установка прибора для работы в режиме циркуляции воздуха с циркуляционным

Используйте уплотнитель, циркуляционный канал, диф- фузор и фильтр для удаления запахов в режиме ре- циркуляции воздуха.

Учитывайте размеры различных плоских воздухово-

Страница72 Фиксация уплотнителя

Закрепите входящий в комплект поставки уплотнитель на плоском канале не дальше 5мм от края.

Установка плоского канала

Установите плоский канал в выпускное отверстие на задней стенке прибора.

Установка прибора в вырез в столешнице

Убедитесь, что сетевой кабель подключен к прибору.

Аккуратно установите прибор в вырез столешницы.

Установка системы труб между прибором и диффузором

Соедините компоненты циркуляционного канала меж-

‒ Закрепите соединители плоских воздуховодов, за- фиксировав их со щелчком. ‒ Для более надежной фиксации прикрутите соедини- тель плоского воздуховода 4 винтами для пластика PT4 x 8мм.

Подсоедините циркуляционный канал с плоским воз- духоводом к задней части варочной панели.

Подсоедините диффузор к циркуляционному каналу.

Подготовка мебели для установки режи- ма отвода воздуха

При необходимости снимите заднюю стенку мебели.

При комбинировании с плоским каналом учитывайте соответствие размеров выреза в задней стенке.

После выполнения выреза удалите опилки.

Загерметизируйте стыки термостойким и водонепро- ницаемым герметиком.

Установка прибора для работы в режиме отвода воздуха

В режиме отвода воздуха используйте уплотнитель и шумопоглощающие фильтры.

Соблюдайте указания по работе в режиме отвода

Страница74 Фиксация уплотнителя

Закрепите входящий в комплект поставки уплотнитель на плоском канале не дальше 5мм от края.

Установка системы труб

Установите плоский канал в выпускное отверстие на задней стенке прибора.

При необходимости монтируйте дополнительные эле- менты системы труб. Установка прибора в вырез в столешнице

Убедитесь, что сетевой кабель подключен к прибору.

Аккуратно установите прибор в вырез столешницы.

Подсоединение вытяжной трубы

Закрепите вытяжную трубу на колене плоского возду-

Выполните соединение с вытяжным отверстием.

Загерметизируйте места соединения соответствую- щим образом. Установка фильтров Заметка:В режиме циркуляции установите фильтры, поглощающие запах. В режиме отвода воздуха установите шумопоглощаю- щие фильтры.

Обратите внимание на направление воздушного пото- ка фильтров.

Вставьте в прибор два фильтра слева и справа и сдвиньте их вперед.

Вставьте в прибор другие два фильтры слева и спра-

Установка жироулавливающего фильтра

Установите жироулавливающий фильтр.

Электрическое подключение

Учитывайте параметры подключения на типовой та-

Подключите клемму 3N кабеля к распределительной коробке, как показано на рисунке.

Подключите клемму 2N кабеля к распределительной коробке, как показано на рисунке.

Подключите клемму 1N кабеля к распределительной коробке, как показано на рисунке.

Подключите клемму 2L/2N кабеля к распределитель- ной коробке, как показано на рисунке.

Учитывайте цвет кабелей.77 – BN: коричневый – BU: синий – GN/YE: жёлтый и зелёный – BK: чёрный – GY: серый

В зависимости от типа подключения, при необходимо- сти расположите кабельные зажимы, поставляемые в комплекте, по-разному.

При необходимости используйте кабельные зажимы для соединения двух кабелей. ‒ Укоротите жилы кабелей.‒ Удалите изоляцию. Проверка работы

Если загорается , или , прибор подклю- чен некорректно. → "Проверка и отладка подключе- ния к электросети", Страница77

Если на дисплее прибора не появляется индикация ошибок, проверьте работу вентиляции, следуя руко- водству по эксплуатации. Проверка и отладка подключения к элек-

Отсоедините прибор от сети.

Убедитесь, что подключение на приборе и подключе- ние на стене соответствуют схеме подключения в инструкции по монтажу. → "Подготовка к электропод- ключению", Страница74

"Электрическое подключе- ние", Страница76

Для 3N обратите внимание на следующий рисунок.

Для 2N обратите внимание на следующий рисунок.

Для 1N обратите внимание на следующий рисунок.

Перенастройка индикации на режим отвода

При необходимости перенастройте соответствующим образом электронное управление в базовых установ- ках для режима отвода воздуха.

См. главу «Базовые установки» в руководстве по экс-

При использовании инструментов можно повредить раму

▶ Не извлекайте прибор сверху.

Снимите вытяжной канал или ослабьте соединение для циркуляции воздуха.

Извлеките прибор, вытолкнув его снизу.787980
