Funktioner	Detaljer
Produkttype	Induktionskomfur
Mål (B x D x H)	60 x 60 x 85 cm
Antal kogezoner	4 induktionskogezoner
Samlet effekt	7400 W
Særlige funktioner	Boost, timer, grydeføler
Betjeningstype	Berøringsbetjeningspanel
Energiforbrug	Energi klasse A
Vægt	38 kg
Overflademateriale	Keramisk glas
Sikkerhedssystem	Automatisk slukning, børnesikring
Vedligeholdelse	Let at rengøre takket være den glatte overflade
Garanti	2 år

Ofte stillede spørgsmål - PIE611B15E BOSCH

Hvorfor tænder min BOSCH PIE611B15E komfur ikke?

Kontrollér, at komfuret er korrekt tilsluttet en fungerende stikkontakt. Sørg også for, at sikringen ikke er sprunget.

Hvordan indstiller jeg temperaturen på mit BOSCH PIE611B15E komfur?

Brug berøringsbetjeningspanelet til at vælge den ønskede kogezone, og skub derefter fingeren langs temperaturskalaen for at justere varmen.

Hvorfor varmer mit BOSCH PIE611B15E komfur ikke op?

Sørg for, at den anvendte gryde er kompatibel med induktion, og at den er placeret korrekt på kogezonen. Kontrollér også, at kogezonen er aktiveret.

Hvordan rengør jeg den keramiske glasoverflade på mit komfur?

Brug en mild keramisk glasrengøringsmiddel og en blød klud. Undgå skuresvampe, der kan ridse overfladen.

Hvilken type gryder kan jeg bruge med mit BOSCH PIE611B15E komfur?

Brug gryder, der er kompatible med induktion, normalt i rustfrit stål, støbejern eller jern. Sørg for, at bunden af gryden er magnetisk.

Hvordan låser jeg betjeningspanelet på mit komfur?

For at låse panelet skal du trykke samtidigt på låseknapperne i et par sekunder, indtil låsesymbolet vises.

Hvad skal jeg gøre, hvis der vises en fejlkode på mit komfurs skærm?

Se brugervejledningen for den specifikke fejlkode. Hvis problemet fortsætter, kontakt Bosch kundeservice.

Mit komfur afgiver bip uden åbenlys grund, hvad skal jeg gøre?

Det kan indikere et problem med sikkerhedssystemet, eller at kogezonen ikke bruges korrekt. Kontrollér, om genstande blokerer funktionen, eller se i manualen.

Hvordan nulstiller jeg mit BOSCH PIE611B15E komfur?

Tag stikket ud af komfuret i cirka 5 minutter, og sæt det derefter i igen. Dette kan nulstille systemet.

Er det normalt, at mit BOSCH PIE611B15E komfur forbliver varmt efter brug?

Ja, komfurets overflade kan forblive varm efter brug på grund af restvarme. Undgå at røre ved de varme områder.

BRUGSANVISNING PIE611B15E BOSCH

Her findes QR-koden til montagevideoen.
Fig. 2

Apparats mal

Herfindes apparatusets mal.

→Fig. 3

Indbygningsmal for fladkanalbjojninger

Herfindes en oversigt over indbygningsmal for flackkanalbjoninger.

Set fra sider:

→Fig. →Fig. →Fig.
Set forfra:
Fig. 7

Installationstyper

Herfindes en oversigt over de forskellige installationsterper.

Lugtfilter og adapter til recirculationsdrift:

Fig. 8

Akustikfilter og tætning til drift med aftræk: → Fig.

Overhold alle sikkerhedsafstande for apparatet.
Afstandeteiloverlobsbeholder
Fig. 10
Position for overlobsbeholder:
Fig. 11
Ved en afstand pa 50 mm mellem indbygningsskabets bagvag og vaggen er effekten optimal. Hvis afstanden er minded, forringes effekten.
→Fig.12
Overhold sikkerhedsafstandene ved udskaeringen i bordpladen.
Læg ikke genstande i skuffen, som er hjere end skuffens maksimale hjde. Genstandene kan stød imod apparatets sukkel og forstyre funktionen.
→Fig.13

Generelle anvisninger

Laesiennevejledningomhyggeligtigen-nem.
Tilslutningen af apparatet mä kun udføres af en autoriseret fagmand.
- Strømtilførslen skal afbrydes, før der udfores nogen form for arbejde på apparatet.
- Anvend aldrig dette apparat i både eller fartøjer.
Folg bordpladeproducentens anbefalinger.

Sikker montage

Overhold disse sikkerhedsanvisninger under montagen af apparatet.

Sikkerheden under brugen er kun sikret, hvis apparatet er blevet monteret korrekt iht. montagevejledningen. Installatoren har ansvaret for, at apparatet fungerer fejlfrit pa opstillingsstedet.

Bemerk: Dette apparat er konstrueret, sa det indsuger damp fra gryder og pander pa kogezonen. Hvis der indsuges damp fra andre apparater (som kokkenmaskiner eller kogesektioner), afhanger ventilationssystemets effektivitet af afstanden mellem lufttindtaget og dampkilden.

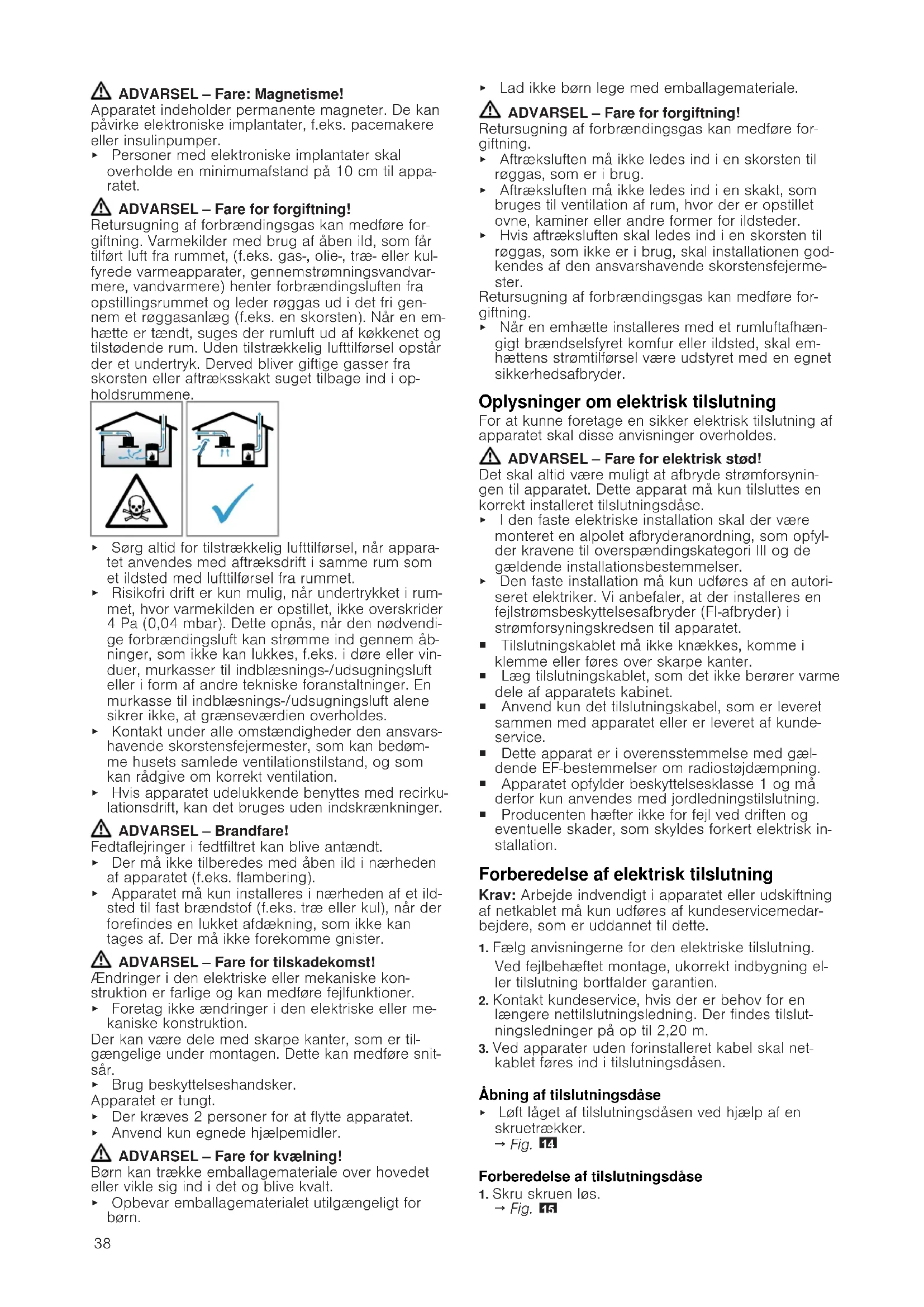

ADVARSEL-Fare:Magnetisme!

Apparatet indeholder permanente magneter. De kan pavirke elektroniske implantater, f.eks. pacemakere ell insulnPumper.

• Personer med elektroniske implantater skal overholde en minimumafstand på 10 cm til apparatet.

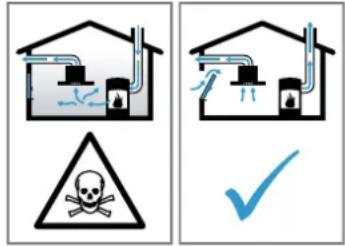

Retursugning af forbrændingsgas kan medføre forgiftning. Varmekilder med brug af aben ild, som fär tilført luft fra rummet, (f.eks. gas-, olie-, træ- eller kulfyrede varmeapparater, gennemstrømningsvandvarmere, vandvarmere) henter forbrændingsluften fra opstellingsrummet og leder røggas ud i det fri gennem et røggasanlag (f.eks. en skorsten). Når en emhætte er tændt, suges der rumluft ud af kokkenet og tilstødende rum. Uden tilstrækkelig lufttilforsel opstár der et undertryk. Derved bliver giftige gasser fra skorsten eller affraeksskakt suget tilbage ind i op-holdsruummene.

Sorg altid for tilstraekkelig lufttilforsel, nar apparatet anvendes med aftraeksdrift i samme rum som et ildsted med lufttilforsel fra rummet.
Risikofri drift er kun mulig, nar undertrykket i rummet, hvor varmekilden er opstillet, ikke overskrider 4 Pa (0,04 mbar). Dette opnas, nar den ndvendige forbrændingsluft kan strømme ind gennem abninger, som ikke kan lukkes, f.ecs. i dore eller vinduer, murkasser til indblænsnings-/udsugningsluft eller i form af andre tekniske foranstaltninger. En murkasse til indblænsnings-/udsugningsluft alene sikrer ikke, at granseveardien overholds.
- Kontakt under alle omstændigheder den ansvarshavende skorstensfejermester, som kan bedomme husets samlede ventilationstilstand, og som kan rådgive om korrekt ventilation.
Hvis apparatet udelukkende benyttes med recirkulationsdrift, kan det bruges uten indskraenkninger.

Der ma ikke tilberedes med æben ild i nærheden af apparatet (f.eks. flambering).
- Apparatet mä kun installereres i naerheden af et ildsted til fast brændstof (f.eks. træller kul), när der forefindes en lukket afdaekning, som ikke kan tages af. Der mä ikke forekommen gnister.

ADVARSEL-Fare for tilskadekomst!

AEndringer i den elektriske aller mekaniske konstruktion er farlige og kan medfere fejlfunktioner.

• Foretag/DD: i den elektriske erer mekaniske konstruktion.

Der kan vare dele med skarpe kanter, som er til-gengelige under montagen. Dette kan medfrole snitsar.

• Brug beskyttseshandsker.
  Apparatet er tungt.
  Der kræves 2 personer for at flytte apparatet.
  Anvend kun egnede hjaelpemidler.

ADVARSEL-Fare for kvaelning!

Børn kan trække emballagematerialie over hovedet ell er vikle sig ind i det og blive kvalt.

Opbevar emballagematerialetutilgengeligt for born.

Lad jegke børn lege med emballagemateriaile.

Retursugning af forbrændingsgas kan medføre forgiftning.

• Aftraeksluften ma ikke ledes ind i en skorsten til røggas, som er i brug.
• Aftræksluften ma ikke ledes ind i en skakt, som bruges til ventilation af rum, hvor der er opstillet ovne, kaminer eller andre former for ildsteder.
  Hvis aftraeksluften skal ledes ind i en skorsten til røggas, som ikke er i brug, skal installationen god-kendes af den ansvarshavende skorstensfejerme-ster.

Retursugning af forbrændingsgas kan medføre forgiftning.
Nar en emhætte installeres med et rumluftafhæn-gigt brændselsfyret komfur ellsted, skal emhættens strømtilforsel ære udstyret med en egnet sikkerhedsafbryder.

Oplysninger om elektrisk tilslutning

For at kinne foretage en sikker elektrisk tilslutning af apparatet skal disse anvisninger overholds.

ADVARSEL-Fare for elektrisk stod!

Det skal altid vare muligt at afbryde strømforsyn-gen til apparatet. Dette apparat må kun tilsluttes en korrekt installereret tilslutningsdase.

• I den feste elektriske installation skal der vare monteret en alpolet afbryderanordning, som opfylder kravene til overspaendingskategori III og de geldende installationsbestemmelser.
  Den feste installation ma kun udfores af en autoriseret elektriker. Vi anbefaler, at der installereres en fejlstromsbeskyttelsaesafbryder (Fl-afbryder) i stromforsyningskredsen til apparatet.
  Tilslutningskablet mä ici knaekkes,kommen i klemme ellerefores over skarpe kanter.
• Laeg tilslutningskablet, som det/DD berOreR varme dele af apparatets cabinet.
• Anvend kun det tilslutningskabel, som er leveret zusammen med apparatet aller leveret af kunde-service.
  Dette apparat er i overensstemmelse med gael-dende EF-bestemmelser om radiostjdaempning.
  Apparatet opfylder beskyttelsesklasse 1 og ma derfor kun anvendes med jordledningstilslutning.
• Producenten hæfter ikke for fejl ved driften og eventuelle skader, som skyldes forkert elektrisk installation.

Forberedelse af elektrisk tilslutning

Krav: Arbejde indvendigt i apparatet aller udiskifting na netkablet ma kun udfores af kundeservicemedarbejdere, som er uddannet til dette.

1. Faelg anvisningerne for den elektriske tilstluting.
   Ved fejlbehæftet montage, ukorrekt indbygning el-ler tilstluting bortfalder garantien.
2. Kontakt kundeservice, hvis der er behov for en laengere nettilslutningsledning. Der findes tilslutningsledninger pa op til 2,20 m.
3. Ved apparater uden forinstalleret kabel skal net-ktablet fores ind i tilslutningsdansen.

Abning at tilslutningsdase

• Løft låget af tilslutningsdåsen ved hjælp af en skruetraækker.

$$ \rightarrow \text {F i g .} 1 4 $$

Forberedelse af tilstunngsdase

1. Skru skruen Iøs.

$$ \rightarrow \text {F i g .} $$

1. Loft traekaflastningen ved hjælp af en skruetrækker. Fig. 16
2. Frigør trækaflastningen. → Fig. 17

Tilslutning af kabel i tilslutningsdase

1. Ved 3 N skal kabinet tilsluttes i til Slutningsdåsen iht. følgende afbildning.

$$ \rightarrow \bar {F} i g. 1 8 $$

1. Ved 2 N skal kablet tilsluttes i til Slutningsdåsen iht. følgende afbildning.

$$ \rightarrow F i q. \quad 1 9 $$

1. Ved 1 N skal kabinet tilsluttes i til Slutningsdåsen iht. følgende afbildning.

$$ \rightarrow F i g. \quad 2 0 $$

1. Ved 2 L / 2 N skal kablet tilsluttes i tilslutningsdäsen iht. falgende afbildning.

$$ \rightarrow \text {F i g .} 2 1 $$

1. Vær opmaerk som pa kablernes farve.

2. BN: brun

3. BU: Blå
4. GN/YE: gul og grøn

5. BK: sort
   -GY:gr

6. Monter om ndvendigt de medfolgende kobber-kortslutningsbogjler iht. til tilslutningsdiagrammet.

7. Tilslut kablerne, og spænd derefter skruerne til i til-slutningsdåsen.
8. Ved tilslutning af 1N^ eller 2L / 2N int. tilslutningsdiagrammet svarer 1 til ventilatormotoren.
9. Ved tilslutning af 2N /3N iht. tilslutningsdiagrammet svarer L1 (gra) til ventilatormotoren.

Fastgöring af kabel i tilslutningsdase

1. Fastgor netkablet med tkaflastningen.

2. Spænd skruen til pa den korrekte position.

3. Brug/DD: en elektrisk skruetraekker.

$$ \rightarrow F i g. \square $$

1. For at lette lukning af tilslutningsdåsen skal kablerne placeres i tilslutningsdåsens midterområde.
2. Luk tilstunningsdäsenslag.

Oplyninger om aftraksrørleding

Producenten af apparatet pâtager sig ikke ansvar for mangler ved reklamationer, hvis ørsag skyldes rørfo-ringen.

Anvend et kort og sa vidt muligt lige affraeksrmed sa stor indvendig diameter som muligt.
- Lange, aftraeksrør med ru overflade, mange rorbøjninger eller lille indvendig diameter forringer udsugningseffekten og forøger ventilationsstøjen.
Der ma ikke anvendes aftræksrør af brændbare materialer.
For at undgå kondensdannelse skal aftraeksroret installereres fra apparatet med et fald pa 1^

Fladkanaler

Anvend fladkanaler, hvis indvendige areal svarer til de runde rors areal:
En diameter pa 150 mm svarer til ca. 177~cm^2
- Ved afvigende rordiametre skal der indsættes tætningsstrimler.
Fladkanaler må ikke have skarpe bjŋninger.

Rundrør

Anvend runde rør med en indvendig diameter pa 150~mm

Anvisninger om drift med aftræk

Ved drift med aftræk bør der indbygges en kontraklap.

Bemærkninger

Hvis der ikke folger en kontraklap med apparatet, kan den kobes via forhandleren.
Hvis aftraeksluften ledes gennem en ydervaeg, bor der anwendes en teleskop-murkasse.

Kontrol af indbygningsskabe

1. Kontroller, at indbygningsskabe stared vandret og har tilstrækkelig bareevne.
   Apparatets maksimale vægt er ca. 25 kg.
   Bordpladen, hvor apparatet installeres, skal kunne modstå belastninger på ca. 60 kg.
2. Kontroller, at indbygningssskabet stadig er tilstrakkeligt stabilt, after at udskaeringsarbejderne er udfort.

3. Især ved tynde bordplader skal baereevne og stabilitet sikres med egnede underkonstruktioner.

4. Apparatets vægt og de ekstra belastninger skal medregnes.

5. Anvend varme- og fugtighedsbestandige for-staerkningsmaterialer.

6. Det skal sikres, at indbygningsmøblet er varmebestandigt op til 90^

7. Der mä ikke indbygges andre apparater nedenunder, feks. ovne, koleskabe, opvaskemaskiner eller vaskemaskiner.
8. Kontroller Först, at apparatet stared vandret, när det er installereret i montageabningen.
9. Afstanden til et overskab kan vaelges frit. Tag hensyn til brugervenlighed og ergonomi ved anvendelsen af pladen.

Forberedelse af indbygningsskab

Krav: Indbygningsmøblet skal vare temperaturbestandige op til 90^

$$ \rightarrow \text {F i g .} $$

$$ \rightarrow \text {F i g .} 2 3 $$

$$ \rightarrow \text {F i g .} 2 3 $$

1. Marker udskaeringen i skabet iht. montagetegnigen.
2. Bor fire huller med en diameter pa 6 mm.
3. Sorg for, at snitfladerne er vinkelrette (90^) i forhold til bordpladen.

Overholdelse af minimumafstande ved indbygning over skuffle

1. For at kinne tage overlobsbeholderen ud skal afstandene ved indbyggede apparater overholds. Fig. 10
2. Overhold overlobsbeholderens position.

$$ \rightarrow F i g. \quad m $$

Forberedelse af kokkenskap til recirculationsdrift med adapter

Bemærkninger

Vi anbefaler at undlade installation pa en termisk uisoleret ydervaeg ell er koldt gulv ( ≥ 0,5W/ m² °C).
Tilslut不解 udblænsningssiden direkte mod andere apparater.ud skillevægge. Se under Andre indbygningsmader, hvis der ikke kan indbygges skillevægge.
1. Ved kombinationen med adapteren skal de pagaeldende mal for udskaeringen i bagvaggen overholds.

$$ \rightarrow \text {F i g .} 2 4 $$

1. Mål bordpladens tykkelse. Overfør målet til skabelonen, og indtegn den tilsvarende linje. → Fig. 25
2. Klip skabelonen langs den markerede linje for bordpladens tykkelse A, udskaeringens midterlinje B og referencelinjen for det indvendige luftudtag C.
3. Marker midten af udskaeringen i bordpladen som midterlinje pa skabets bagvæg. Fig. 26
4. Indjuster skabelonen til midterlinjen for skabets bagside og underkanten af bordpladen.
5. Lav en udskæring i bagvæggen svarende til skabelonen.
6. Fjern alle spaner, nar udskaeringen er faerdig.
7. Snitfladerne skal forsegles varmebestandigt og vandtæt. → Fig. 23

Ventilation

1. Ved recirculationsdrift skal der etableres en ventilationsabning i skabets Sokkel.

2. Ventilationsabningen skal som minimum have et areal pa ca. 400~cm^2

3. For at holde trækluft og stoj på et lavt niveau skal ventilationsabningen i toklen��e sa stor som muligt.

4. Ventilationsåbningen kan etableres ved at afkorte soskellisten, ved at anvende et egnet ventilationsgitter eller med en lamelsokkel.

5. For at sikre at apparatet fungerer korrekt skal kogesektionen ventileres tilstrækkeligt via en ventilationsabning i underskabets sukkel med et areal pa minimum 200~cm^2

Indbygning af apparatus for recirculationsdrift med adapter

Fastgoring af taeling pa adapter

• Fastgør tætningen på adaptereren maks. 5 mm fra kanten.
  →Fig.27

Placering af adapter

1. Rengor og affedt klæbefladen rundt om udskæringen i skabets bagvæg.
2. Sæt adaptersen ind i udtræksabningen på bagsiden af kogetoppen. Fig. 28
3. Fjern klæbebändets beskyttelsesfolie fra adapte- ren. Fig. 29

Isætning af apparat i udskæring i bordplade

1. Kontroller, at tilslutningsktablet er forbundet med apparatet.
2. Sæt apparatet forsigtigt på plads i udskæringen i bordpladen. Fig. 30

Fastgoring af adapter

1. Hold adapteren i den midterste holder, skyd den ind mod underskabets bagvag med holderne i si den, og klæb den fast. Fig. 31
2. Fastgor om nodvendigt ogsa adapteren med skruer. Fig. 32

Forberedelse af kokkenskap til recirculationsdrift med recirculationskanal

1. Fjern om ndvendigt kokkenskabets bagvag.

2. Ved kombinationen med fladkanalbogjning skal de pagaelende mal i udskaeringen i bagvaggen overholds. Fig. 33

3. Ved recirculationsdrift skal der etableres en ventilationsabning i skabets sukkel.

4. Ventilationsabningen skal som minimum have et areal pa ca. 400~cm^2

5. For at holde trækluft og stoj på et lav't nivea skal ventilationsabningen i toklen��e sa stor som muligt.

6. Ventilationsäbningen kan etableres ved at afkorte soskellisten, ved at anvende et egnet ventilationsgitter aller med en lamelsokkel.

7. For at sikre at apparatet fungerer korrekt skal kogesektionen ventileres tilstrækkeligt via en ventilationsabning i underskabets sukkel med et areal pa minimum 200~cm^2

8. Fjern alle spaner, nar udskaeringen er faerdig.
9. Snitfladerne skal forsegles varmebestandigt og vandtæt. → Fig. 23

Indbyngning af apparat til recirkulationsdrift med recirkulationskanal

1. Anvend tætning, holdeklemmer, recirkulationskanal, anemostat og lugtfilter ved recirkulationsdrift.
2. Vær opmaerk som pa malene for de forskellige fladkanalbojninger. Side 37

Anbringelse af fladkanalbjojning

Saat fladkanalbogjningen ind i affraeksabningen pa apparatets bagside. Fig. 35

Isætning af apparat i udskæring i bordplade

1. Kontroller, at tilslutningsktablet er forbundet med apparatet.
2. Sæt apparatet forsigtigt på plads i udskæringen i bordpladen.
   → Fig. 36

Etablering af rorfaring mellem apparat og anemostat

1. Forbind recirculationskanalens komponenter med hinanden.

2. Fastgor fladkanalfbindelsene ved at lade dem gai indgreb.

3. For at fastgore fladkanalfbindelsene yderligere skal de skrues sammen med 4 skruer til kunststof PT 4x8 mm.

Fig. 37

1. Forbind recirculationskanalen med fladkanalbøj-ningen på bagsiden af kogetoppen. Fig. 38
2. Forbind diffusoren med recirculationskanalen. Fig. 39

Forberedelse af kokkenskap til ventilation med aftræk

1. Fjern om ndvendigt kokkenskabets bagvag.
2. Ved kombination med en fladkanalbogjning skal de pagaelende mal for udskaeringen i bagvaggen overholds.

→Fig. 20

1. Fjern alle spaner, nar udskaeringen er faerdig.
2. Snitfladerne skal forsegles varmebestandigt og vandtæt. → Fig. 41

Indbyngning af apparat til drift med affrak

1. Anvend tætning og akustikfilter ved ventilation med aftræk.
   2 Følg anvisningerne for aftrækskanalen. Side 39

Etablering af rorforing

1. Sæt fladkanlbojningen ind i aftræksabninger pa apparatets bagside. → Fig. 35
2. Monter om ndvendigt yderligere rorfaringselementer.

Isætning af apparat i udskæring i bordplade

1. Kontroller, at tilslutningskablet er forbundet med apparatet.
2. Sæt apparatet forsigtigt på plads i udskaeringen i bordpladen. Fig. 36

Etablering af aftraksforbindelse

1. Fastgor affraeksroret pa den flade kanalbogjning.
2. Forbind aftraeksroret med aftraeksabningen.
3. Taet samlingerne pa egnet vis.

Anvendelse af filtre

Bemerk: Anvend lugtfiltret ved recirkulationsdrift. Anvend akustikfiltret ventilation med aftrak.

1. Overhold filtrones luftgennemströmningsretning.
2. Sæt to af filtrene ind i venstre og højre side af apparatet, og skyd dem fremad. → Fig. 42
3. Sæt de andere filtre ind i venstre og højre side af apparatet. Fig. 43

Isaetning af fedtfilter

Saat fedtfiltret ind.
→Fig.44

1. Overhold tilslutningsdata pa typeskiltet.
2. Ved 3 N skal kablet tilsluttes i tilslutningsdåsen iht. afbildningen. → Fig. 45
3. Ved 2 N skal kablet tilsluttes i tilslutningsdåsen iht. afbildningen. → Fig. 46
4. Ved 1 N skal kablet tilsluttes i tilslutningsdåsen iht. afbildningen.
   → Fig. 47
5. Ved 2 L/2 N skal kablet tilsluttes i tilslutningsdäsen iht. afbildningen. Fig.48

6. Vær opmaerksom pa kablernes farve.

7. BN: brun

8. BU: Blå
9. GN/YE: gul og grøn

10. BK: sort
    -GY:gr

11. Placer afhaengigt af tilslutningsmaden evt. de leverede ledningssslutmuffer anderledes.

12. Brug eventuelt en ledningssslutmuffe til forbindelse af to kabler.

13. Afkort ledningerne.

14. Fjern isoleringen.

Kontrol af Funktion

1. Taend for apparatet.

2. Hvis Oier cyser, er apparatet ici tilsluttet korrekt. "Kontrol og korrektur af elektrisk tilslutning", Side 41

3. Hvis der/DD ke vises en fejlmelding i apparatets indikator, skal ventilationens Funktion kontrolleres iht. brugsvejledningen.

Kontrol og korrektur af elektrisk tilstnutting

1. Afbryd apparatets forbindelse til stromnettet.
2. Kontroller, at tilstulningen på apparatet og tilstulningen i bygningen stemmer overens med tilstningsdiagrammet i dette montagevejledning. "Forberedelse af elektrisk tilstluting", Side 38 "Etablering af strømtilforsel", Side 41
3. Se falgende afbildning for 3 N. Fig.49
4. Se falgende afbildning for 2 N. Fig.50
5. Se følgende afbildning for 1 N. → Fig. 31

1. Omstilling af indicator til drift med aftrak

1. Om不同程度 skal indikatoren for den elektronische styring omstilles i grundindstellingerne til drift med aftrak.
2. Folg anvisningerne i kapitlet Grundindstlinger i brugsvejledningen.

Afmontage af apparat BEMERK!

Værktj kon beskadige apparatets ramme.

• Apparatet må ikke løftes ud oppefra ved hjælp af vaerktøj.
• Afbryd apparatets forbindelse til stromnettet.
• Fjern aftrakskanalen, aller frigør recirkulationsforbindelserne.
• Tryk apparatuset op nedefra.

pt

QR-kode til monteringsvideo

Her finner du QR-koden til monteringsvideoen.

Fig. 2

Apparats mål

Her finner du malene for apparatet

Fig. 3

Folg sikkerhetsinstruktene nár du monterer apparata-tet.

• Personer med elektroniske implantater må holde en minsteavstand på 10 cm til apparatet.

• Hold emballasjen borte fra barn.
  Barn mä ikke få leke med emballasjen.

Det må vare mulig Å koble apparatet fra strømnette til enhver tid. Apparatet må kun kobles til en forskriftsmessig monter stikkontakt.

• I henhold til kravene i overspenningskategori lll og i henhold til regelverket ma det moneres en flerpolet skillebryter i den faste elektriske installasjonen.
  Den permanente el-installasjonen mä kun utfores av elektriker. Vi anbefaler a installere en jordfeilbryter (Fl-bryter) i apparatets strømforsyningskrets.
• Ikke la tilkoblingsledningenkommen i knekk eller klem, og hold den unna skarpe kanter.
• Legg tilkoblingsledningen sik at den/DD konmer borti det varme apparathuset.
  Bruk kun den ledningen som følger med apparatet, eller en ledning levert av tekniisk kundeservice.
  Dette apparatet oppfyller EU-reglene om radiostoy.
• Apparatet er i beskytttesesklasse 1. Derfor ma det kun kobles til en jordet stikkontakt.
• Produsenten tar seks answer for driftsfeit aller mulige skader grunnet mangelfull elektrisk installation.

Fest den medfolgende tetningen på det flate rorbendet maks. 5mm fra kanten. Fig. 34

Setteinnflattrorbend

Fest den medfolgende tetningen på det flate rorbendet maks. 5 mm fra kanten. Fig.

Installere rør

Kortnedlederne.
- Fjern isoleringen.

Allmanna anvisningar

1. Anslut 2 L-/2 N-sladd som foljande bild pa koppingsdosan anger.

$$ \rightarrow F i g. \quad 2 1 $$

Anvisningar om evakueringen

Fast den medfoljande tätningen max. 5 mm fra kanten på plankanalbojen.
→Fig.34
