| Τύπος προϊόντος | Ασύρματο πολυεργαλείο ταλάντωσης |
| Μάρκα | Bosch |
| Μοντέλο | AdvancedMulti 18 |
| Ονομαστική τάση | 18 V |
| Ταχύτητα χωρίς φορτίο | 10000 - 20000 σ.α.λ. |
| Γωνία ταλάντωσης | 2,8° (αριστερά/δεξιά) |
| Βάρος (χωρίς πρόσθετη λαβή) | 1,5 kg |
| Βάρος (με πρόσθετη λαβή) | 1,6 kg |
| Υποδοχή εργαλείου | AutoClic (γρήγορη αλλαγή χωρίς εργαλεία) |
| Προεπιλογή ταχύτητας | Ναι (τροχός 6 θέσεων) |
| Σταθερή ηλεκτρονική | Ναι (διατήρηση ταχύτητας υπό φορτίο) |
| Απαλή εκκίνηση | Ναι |
| Ενσωματωμένος φωτισμός | Λωρίδα LED 180° |
| Στάθμη ηχητικής πίεσης | 82 dB(A) |
| Στάθμη ηχητικής ισχύος | 93 dB(A) |
| Τιμές δόνησης (λείανση) | a_h = 6 m/s², K = 1,5 m/s² |
| Τιμές δόνησης (κοπή βύθισης, χωρίς λαβή) | a_h = 16 m/s², K = 1,5 m/s² |
| Τιμές δόνησης (κοπή τμήματος, χωρίς λαβή) | a_h = 14 m/s², K = 1,5 m/s² |
| Συμβατές μπαταρίες | PBA 18V... (σειρές V- και W-) |
| Συμβατός φορτιστής | AL 18.. CV |
| Εύρος θερμοκρασίας φόρτισης | 0 °C έως +45 °C |
| Εύρος θερμοκρασίας λειτουργίας | -20 °C έως +50 °C |
| Αριθμός είδους | 3 603 A04 0.. |
| Χρήσεις | Πριόνισμα, κοπή, λείανση, απόξεση ξύλου, πλαστικών, μετάλλων, μαλακών πλακιδίων τοίχου |
| Ασφάλεια | Ηλεκτρονική προστασία κυψελών (ECP), αυτόματη διακοπή σε περίπτωση υπερφόρτωσης/υπερθέρμανσης |
| Συντήρηση | Καθαρίζετε τακτικά τις σχισμές εξαερισμού· χρησιμοποιήστε μεταλλική βούρτσα για τα εργαλεία Riff |
Συχνές ερωτήσεις - AdvancedMulti 18 BOSCH
Ερωτήσεις χρηστών για AdvancedMulti 18 BOSCH
0 ερώτηση για αυτή τη συσκευή. Απαντήστε σε αυτές που γνωρίζετε ή κάντε τη δική σας.
Κάντε μια νέα ερώτηση σχετικά με αυτή τη συσκευή
Κατεβάστε τις οδηγίες για το Ηλεκτρικό εργαλείο σε μορφή PDF δωρεάν! Βρείτε το εγχειρίδιό σας AdvancedMulti 18 - BOSCH και πάρτε ξανά την ηλεκτρονική σας συσκευή στα χέρια σας. Σε αυτή τη σελίδα δημοσιεύονται όλα τα έγγραφα που απαιτούνται για τη χρήση της συσκευής σας. AdvancedMulti 18 της μάρκας BOSCH.
ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ AdvancedMulti 18 BOSCH
Υποδείξεις ασφαλείας
Γενικές υποδείξεις ασφαλείας για ηλεκτρικά εργαλεία
ΠΡΟΕΙΔΟΠΟΙΗΣΗ
Διαβάστε όλες τις υποδείξεις ασφαλείας και τις οδηγίες. Αμέ-
λειες κατά την τήρηση των υποδείξεων ασφαλείας και των οδηγιών μπορεί να προκαλέσουν ηλεκτροπληξία, πυρκαγιά ή/και σοβαρούς τραυματισμούς.

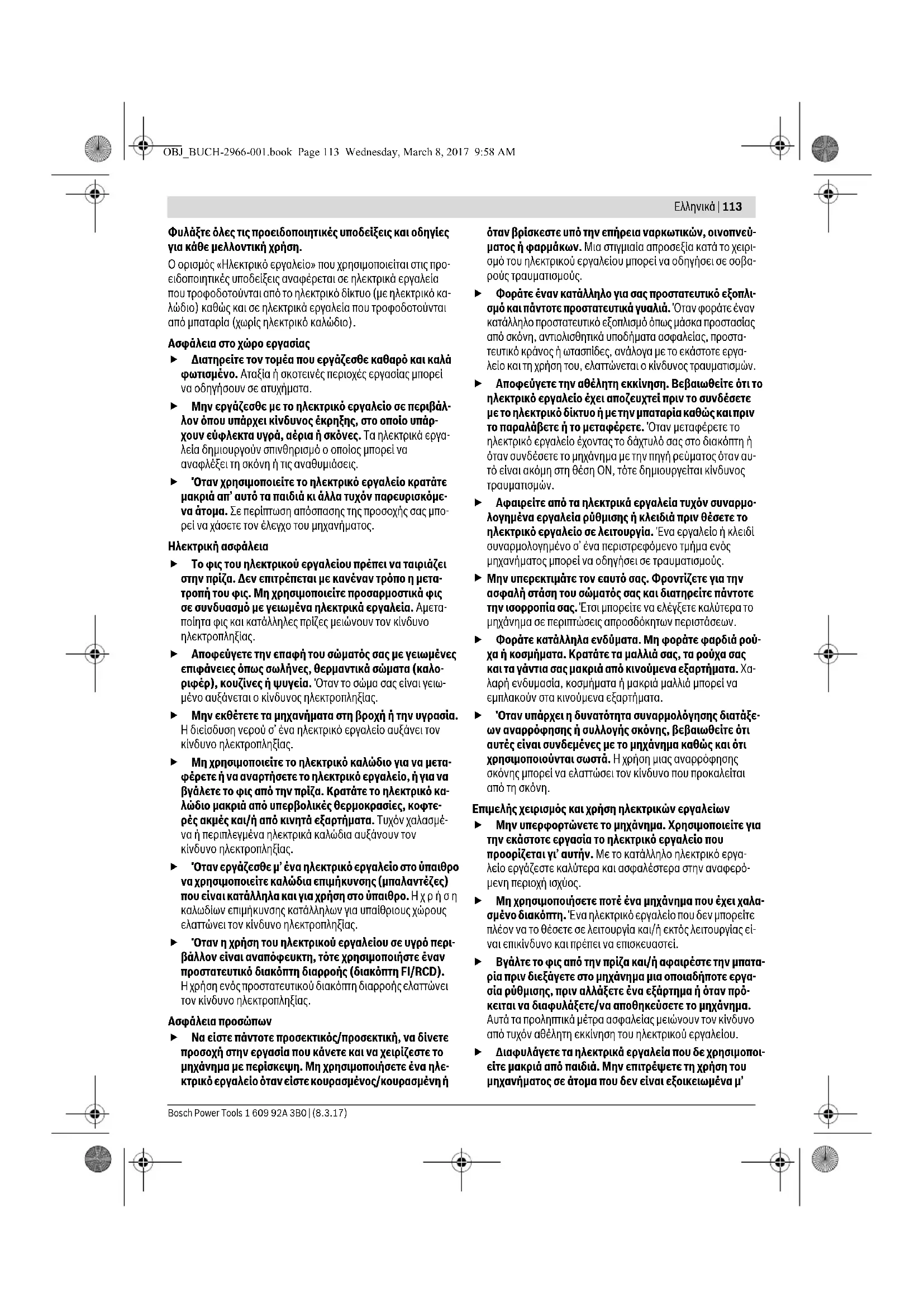

Ελληνικά | 113
Φυλάξτε όλες τις προειδοποιητικές υποδείξεις και οδηγίες για κάθε μελλοντική χρήση.
Ο ορισμός «Ηλεκτρικό εργαλείο» που χρησιμοποιείται στις προειδοποιητικές υποδείξεις αναφέρεται σε ηλεκτρικά εργαλεία που τροφοδοτούνται από το ηλεκτρικό δίκτυο (με ηλεκτρικό καλώδιο) καθώς και σε ηλεκτρικά εργαλεία που τροφοδοτούνται από μπαταρία (χωρίς ηλεκτρικό καλώδιο).
Ασφάλεια στο χώρο εργασίας
▶ Διατηρείτε τον τομέα που εργάζεσθε καθαρό και καλά φωτισμένο. Αταξία ή σκοτεινές περιοχές εργασίας μπορεί να οδηγήσουν σε ατυχήματα.
▶ Μην εργάζεσθε με το ηλεκτρικό εργαλείο σε περιβάλλον όπου υπάρχει κίνδυνος έκρηξης, στο οποίο υπάρχουν εύφλεκτα υγρά, αέρια ή σκόνες. Τα ηλεκτρικά εργαλεία δημιουργούν σπινθηρισμό ο οπολος μπορεί να αναφλέξει τη σκόνη ή τις αναθυμιάσεις.
'Отан хрησιμοποιείτε το ηλεκτρικό εργαλείο κρατάτε μακριά απ' autó τα παιδιά κι άλλα τυχόν παρευρισκόμενα άτομα. Σε περίπτωση απόσπασης της προσοχής σας μπορεί να χάσετε τον έλεγχο του μηχανήματος.
Ηλεκτρική ασφάλεια
To φις του ηλεκτρικού εργαλείου πρέπει να ταιράζει στην πρίζα. Δεν επιτρέπεται με κανέναν τρόπο η μετατροπή του φις. Μη χρησμοποιείτε προσαρμοστικά φις σε συνδυασμό με γειωμένα ηλεκτρικά εργαλεία. Αμεταποίητα φις και κατάλληλες πρίζες μειώνουν τον κίνδυνο ηλεκτροπληξίας.
Αποφεύγετε την επαφή του σώματός σας με γειωμένες επιφάνειες όπως σωλήνες, θερμαντικά σώματα (καλοριφέρ), κουζίνες ή ψυγεία. Όταν το σώμα σας είναι γειωμένο αυξάνεται ο κίνδυνος ηλεκτροπληξίας.
▶ Μην εκθέτετε τα μηχανήματα στη βροχή ή την υγρασία. Η διείσδυση νερού σ' ένα ηλεκτρικό εργαλείο αυξάνει τον κίνδυνο ηλεκτροπληξίας.
▶ Μη χρησιμοποιείτε το ηλεκτρικό καλώδιο για να μεταφέρετε ή να αναρτήσετε το ηλεκτρικό εργαλείο, ή για να βγάλετε το φις από την πρίζα. Κρατάτε το ηλεκτρικό καλώδιο μακριά από υπερβολικές θερμοκρασίες, κοφτερές ακμές και/ή από κινητά εξαρτήματα. Τυχόν χαλασμένα ή περιπλεγμένα ηλεκτρικά καλώδια αυξάνουν τον κίνδυνο ηλεκτροπληξίας.
• 'Otan εργάζεσθε μ' ένα ηλεκτρικό εργαλείο στο ύπαιθρο να χρησιμοποιείτε καλώδια επιμήκυνσης (μπαλαντέζες) που είναι κατάλληλα και για χρήση στο ύπαιθρο. Η χ ρ ή σ η καλωδίων επιμήκυνσης κατάλληλων για υπαίθριους χώρους ελαττώνει τον κίνδυνο ηλεκτροπληξίας.
'Отан η χρήση του ηλεκτρικού εργαλείου σε υγρό περιβάλλον είναι αναπόφευκτη, τότε χρησιμοποιήστε έναν προστατευτικό διακόπτη διαρροής (διακόπτη FI/RCD). Η χρήση ενός προστατευτικού διακόπτη διαρροής ελαπτώνει τον κίνδυνο ηλεκτροπληξίας.
Ασφάλεια προσώπων
Na είστε πάντοτε προσεκτικός/προσεκτική, να δίνετε προσοχή στην εργασία που κάνετε και να χειρίζεστε το μηχάνημα με περίσκεψη. Μη χρησιμοπούσετε ένα ηλεκτρικό εργαλείο όταν είστε κουρασμένος/κουρασμένη ή
ótav βρίσκεστε υπό την επήρεια ναρκωτικών, οινοπνεύματος ή φαρμάκων. Μια στιγμιαία απροσεξία κατά το χειρισμό του ηλεκτρικού εργαλείου μπορεί να οδηγήσει σε σοβαρούς τραυματισμούς.
Φοράτε έναν κατάλληλο για σας προστατευτικό εξοπλισμό και πάντοτε προστατευτικά γυαλιά. Όταν φοράτε έναν κατάλληλο προστατευτικό εξοπλισμό όπως μάσκα προστασίας από σκόνη, αντιολισθητικά υποδήματα ασφαλείας, προστατευτικό κράνος ή ωτασπίδες, ανάλογα με το εκάστοτε εργαλείο και τη χρήση του, ελαπώνεται ο κίνδυνος τραυματισμών.
Αποφεύγετε την αθέλητη εκκίνηση. Βεβαιωθείτε ότι το ηλεκτρικό εργαλείο έχει αποζευχτεί πριν το συνδέσετε με το ηλεκτρικό δίκτυο ή με την μπαταρία καθώς και πριν το παραλάβετε ή το μεταφέρετε. Όταν μεταφέρετε το ηλεκτρικό εργαλείο έχοντας το δάχτυλό σας στο διακόπη ή όταν συνδέσετε το μηχάνημα με την πηγή ρεύματος όταν αυτό είναι ακόμη στη θέση ΟΝ, τότε δημιουργείται κινδυνος τραυματισμών.
Αφαιρείτε από τα ηλεκτρικά εργαλεία τυχόν συναρμολογημένα εργαλεία ρύθμισης ή κλειδιά πριν θέσετε το ηλεκτρικό εργαλείο σε λειτουργία. Ένα εργαλείο ή κλειδί συναρμολογημένο σ' ένα περιστρεφόμενο τμήμα ενός μηχανήματος μπορεί να οδηγήσει σε τραυματισμούς.
▶ Mην υπερεκτιμάτε τον εαυτό σας. Φροντίζετε για την ασφαλή στάση του σώματός σας και διατηρείτε πάντοτε την ισορροπία σας. Έται μπορείτε να ελέγξετε καλύτερα το μηχάνημα σε περιπώσεις απροσδόκητων περιστάσεων.
▶ Φοράτε κατάλληλα ενδύματα. Μη φοράτε φαρδιά ρούχα ή κοσμήματα. Κρατάτε τα μαλλιά σας, τα ρούχα σας και τα γάντια σας μακριά από κινούμενα εξαρτήματα. Χαλαρή ενδυμασία, κοσμήματα ή μακριά μαλλιά μπορεί να εμπλακούν στα κινούμενα εξαρτήματα.
'Отан υπάρχει η δυνατότητα συναρμολόγησης διατάξεων αναρρόφησης ή συλλογής σκόνης, βεβαιωθείτε ότι αυτές είναι συνδεμένες με το μηχάνημα καθώς και ότι χρησψοποιούνται σωστά. Η χρήση μιας αναρρόφησης σκόνης μπορεί να ελαττώσει τον κίνδυνο που προκαλείται από τη σκόνη.
Επιμελής χειρισμός και χρήση ηλεκτρικών εργαλείων
Μην υπερφορτώνετε το μηχάνημα. Χρησιμοποιείτε για την εκάστοτε εργασία το ηλεκτρικό εργαλείο που προορίζεται γι' αυτήν. Με το κατάλληλο ηλεκτρικό εργαλείο εργάζεστε καλύτερα και ασφαλέστερα στην αναφερόμενη περιοχή ισχύος.
▶ Μη χρησμοποιήσετε ποτέ ένα μηχάνημα που έχει χαλασμένο διακόπη. Ένα ηλεκτρικό εργαλείο που δεν μπορείτε πλέον να το θέσετε σε λειτουργία και/ή εκτός λειτουργίας είναι επικίνδυνο και πρέπει να επισκευαστεί.
▶ Βγάλτε το φις από την πρίζα και/ή αφαιρέστε την μπαταρία πριν διεξάγετε στο μηχάνημα μια οποιαδήποτε εργασία ρύθμισης, πριν αλλάξετε ένα εξάρτημα ή όταν πρόκειται να διαφυλάξετε/να αποθηκεύσετε το μηχάνημα. Αυτά τα προληπτικά μέτρα ασφαλείας μειώνουν τον κίνδυνο από τυχόν αθέλητη εκκίνηση του ηλεκτρικού εργαλείου.
▶ Διαφυλάγετε τα ηλεκτρικά εργαλεία που δε χρησιμοποιείτε μακριά από παιδιά. Μην επιτρέψετε τη χρήση του μηχανήματος σε άτομα που δεν είναι εξοικειωμένα μ'
114 | Ελληνικά
αυτό ή δεν έχουν διαβάσει τις παρούσες οδηγίες. Τα ηλεκτρικά εργαλεία είναι επικίνδυνα όταν χρησιμοποιούνται από άπειρα πρόσωπα.
▶ Na περιποιείστε προσεκτικά το ηλεκτρικό εργαλείο. Ελέγχετε, αν τα κινούμενα εξαρτήματα λειτουργούν ἀψογα, χωρίς να μπλοκάρουν, ἡ μήπως ἐχουν σπάσει ἢ φθαρεί τυχόν εξαρτήματα τα οποία επηρεάζουν τον τρόπο λειτουργίας του ηλεκτρικού εργαλείου. Δώστε αυτά τα χαλασμένα εξαρτήματα για επισκευή πριν τα ξαναχρησιμοποιήσετε. Η κακή συντήρηση των ηλεκτρικών εργαλείων αποτελεί αιτία πολλών στυχημάτων.
▶ Διατηρείτε τα εργαλεία κοπής κοφτερά και καθαρά.
Προσεκτικά συντηρημένα κοπτικά εργαλεία σφηνώνουν δυσκολότερα και οδηγούνται ευκολότερα.
Χρησιμοποιείτε τα ηλεκτρικά εργαλεία, εξαρτήματα, παρελκόμενα εργαλεία κτλ. σύμφωνα με τις παρούσες οδηγίες. Λαμβάνετε επίσης υπόψη σας τις εκάστοτε συνθήκες και την υπό εκτέλεση εργασία. Η χρησιμοποίηση των ηλεκτρικών εργαλείων για εργασίες που δεν προβλέπονται γι' αυτά μπορεί να δημιουργήσει επικίνδυνες καταστάσεις.
Προσεκτικός χειρισμός και χρήση εργαλείων μπαταρίας
Φορτίζετε τις μπαταρίες μόνο με φορτιστές που προτείνονται από τον κατασκευαστή. Ένας φορτιστής που είναι κατάληλος μόνο για ένα συγκεκριμένο τύπο μπαταριών δημιουργεί κίνδυνο πυρκαγιάς όταν χρησιμοποιηθεί για άλλες μπαταρίες.
Χρησιμοποιείτε στα ηλεκτρικά εργαλεία μόνο μπαταρίες που προορίζονται γι' αυτά. Ηχρήση άλλων μπαταριών μπορεί να οδηγήσει σε τραυματισμούς και να δημιουργήσει κίνδυνο πυρκαγιάς.
Κρατάτε τις μπαταρίες που δε χρησιμοποιείτε μακριά από συνδετήρες χαρτών, νομίσματα, κλειδιά, καρφιά, βίδες κι άλλα μικρά μεταλλικά αντικείμενα που μπορούν να βραχυκυκλώσουν τις επαφές της μπαταρίας. Ένα βραχυκύκλωμα των επαφών της μπαταρίας μπορεί να προκαλέσει τραυματισμούς ή φωτιά.
Μια τυχόν εσφαλμένη χρήση μπορεί να οδηγήσει σε διαρροή υγρών από την μπαταρία. Αποφεύγετε κάθε επαφή μ' αυτά. Σε περίπτωση τυχαίας επαφής ξεπλύνετε καλά με νερό. Σε περίπτωση που τα υγρά θα έρθουν σε επαφή με τα μάτια, πρέπει να ζητήσετε επίσης και ιατρική βοήθεια. Διαρρέοντα υγρά μπαταρίας μπορεί να οδηγήσουν σε ερεθισμούς του δέρματος ή σε εγκαύματα.
Service
Δώστε το ηλεκτρικό εργαλείο σας για επισκευή από άριστα εκπαιδευμένο προσωπικό και με γνήσια ανταλλακτικά. Έται εξασφαλίζετε τη διατήρηση της ασφάλειας του μηχανήματος.
Υποδείξεις ασφαλείας για εργαλεία πολλαπλής λειτουργίας μπαταρίας
▶ Na πάνετε το μηχάνημα από τις μονωμένες επιφάνειες συγκράτησης όταν πρόκειται να διεξάγετε εργασίες κατά τις οποίες υπάρχει κίνδυνος το τοποθετημένο εργαλείο να έρθει σε τυχόν μη ορατές ηλεκτροφόρες γραμμές. Η επαφή με μια υπό τάση ευρισκόμενη ηλεκτρική γραμμή μπορεί να θέσει μεταλλικά τμήματα του μηχανήματος επίσης υπό τάση και να οδηγήσει έτσι σε ηλεκτροπληξία.
Χρησιμοποιείτε το ηλεκτρικό εργαλείο μόνο για ξηρή λείανση. Η διείσδυση νερού σε μια ηλεκτρική συσκευή αυξάνει τον κίνδυνο ηλεκτροπληξίας.
▶ Προσοχή, κίνδυνος πυρκαγιάς! Να αποφεύγετε την υπερβολική θέρμανση του υπό λείανση υλικού και του λειαντήρα. Να αδειάζετε πάντοτε το δοχείο σκόνης όταν κάνετε διάλειμμα από την εργασία σας. Σκόνη λείανσης στο σάκο σκόνης, στο Microfilter, ή στο χάρτινο σάκο σκόνης (ή στο σάκο φίλτρου ή στο φίλτρο του απορροφητήρα σκόνης) μπορεί, υπό δυσμενείς συνθήκες, π.χ. εξαιτίας του σπινθηρισμού κατά τη λείανση μετάλλων, να αυταναφλεχθεί. Αυτός ο κίνδυνος αυξάνεται ιδιαιτέρως όταν η σκόνη λείανσης αναμειγνώεται με κατάλοιπα βερνικιών ή/και πολυουρεθάνης, ή με άλλα χημικά υλικά, και ταυτόχρονα, μετά από συνεχή εργασία, το υπό λείανση υλικό έχει θερμανθεί υπερβολικά.
▶ Κρατάτε τα χέρια σας μακριά από τον τομέα πριονίσματος. Μη βάζετε τα χέρια σας κάτω από το υπό κατεργασία τεμάχιο. Σε περίπτωση επαφής με την πριονόλαμα δημιουργείται κίνδυνος τραιματισμού.
Χρησμοποιείτε κατάλληλες ανιχνευτικές συσκευές για να εντοπίσετε τυχόν μη ορατές τροφοδοτικές γραμμές ή συμβουλευτείτε την τοπική επιχείρηση παροχής ενέργειας. Η επαφή με ηλεκτρικές γραμμές μπορεί να οδηνήσει σε πυρκαγιά και ηλεκτροπληξία. Τυχόν βλάβη ενός αγωγού αερίου (γκαζιού) μπορεί να προκαλέσει έκρηξη. Το τρύπημα ενός υδροσωλήνα προκαλεί υλικές ζημιές.
'Отан εργάζεσθε να κρατάτε το ηλεκτρικό εργαλείο καλά και με τα δυο σας χέρια και να φροντίζετε για την ασφαλή θέση του σώματός σας. Το ηλεκτρικό εργαλείο οδηγείται ασφαλέστερα όταν το κρατάτε και με τα δυο σας χέρια.
Ασφαλίζετε το υπό κατεργασία τεμάχιο. Ένα υπό κατεργασία τεμάχιο συγκρατιέται ασφαλέστερα με μια διάταξη σύσφιγξης ή με μια μέγγενη παρά με το χέρι σας.
▶ Μην ανοίγετε την μπαταρία. Υπάρχει κίνδυνος βραχυκυκλώματος.
Να προστατεύετε την μπαταρία από υπερβολικές θερμοκρασίες, π.χ. ακόμη και από συνεχή ηλιακή ακτινοβολία, φωτιά, νερό και υγρασία. Υπάρχει κίνδυνος έκρηξης.
Σε περίπτωση βλάβης ή/και αντικανονικής χρήσης της μπαταρίας μπορεί να εξέλθουν αναθυμιάσεις από την μπαταρία. Αφήστε να μπει φρέσκος αέρας και επισκεφτείτε ένα γιατρό αν αισθανθείτε ενοχλήσεις. Οι αναθυμιάσεις μπορεί να ερεθίσουν τις αναπνευστικές οδούς.
▶ Na χρησιμοποιείτε την μπαταρία μόνο σε συνδυασμό με το ηλεκτρικό εργαλείο σας από την Bosch. Μόνο έται προστατεύεται η μπαταρία από μια τυχόν επικίνδυνη υπερφόρτιση.
Η μπαταρία μπορεί να υποστεί ζημιά από αἰχμηρά αντικείμενα, όπως π. χ. καρφί ή κατσαβίδι ή από εξωτερική ἀσκηση δύναμης. Μπορεί να προκληθεί ένα εσωτερικό βραχυκύκλωμα με αποτέλεσμα την ανάφλεξη, την εμφάνιση καπνού, την έκρηξη ή την υπερθέρμανση της μπαταρίας.
▶ Na φοράτε προστατευτικά γάντια όταν αλλάζετε εργαλείο. Τα εργαλεία ζεσταλνονται όταν τα χρησιμοποιείτε πολλή ώρα.
Ελληνικά | 115
▶ Na μην ξύνετε υγρά υλικά (π.χ. ταπετοσαρίες) καθώς και υλικά που βρίσκονται επάνω σε υγρές επιφάνειες. Η διείσδυση νερού στο ηλεκτρικό εργαλείο αυξάνει τον κίνδυνο μιας ηλεκτροπληξίας.
▶ Na μην επεξεργάζεστε την υπό κατεργασία επιφάνεια με υγρούς διαλύτες. Η θερμότητα που αναπτύσσεται κατά την κατεργασία των υλικών μπορεί να δημιουργήσει δηλητηριώδεις αναθυμιάσεις.
▶ Na είστε ιδιαίτερα προσεκτικός/προσεκτική όταν χειρίζεστε τον ξύστη. Το εργαλείο είναι πολύ κοφτερό και υπάρχει κίνδυνος τραυματισμού.
Περιγραφή του προϊόντος και της ισχύος του
Διαβάστε όλες τις υποδείξεις ασφαλείας και τις οδηγίες. Αμέλειες κατά την τήρηση των υποδείξεων ασφαλείας και των οδηγιών μπορεί να προκαλέσουν ηλεκτροπληξία, πυρκαγιά ή/και σοβαρούς τραυματισμούς.
Χρήση σύμφωνα με τον προορισμό
Το ηλεκτρικό εργαλείο προορίζεται για το πριόνισμα και την κοπή υλικών από ξύλο, πλαστικών υλικών, γύψου, μη σιδηρούχων μετάλλων και συνδετικών παρελκομένων (π.χ. καρφιών, διχαλών). Ελναι επίσης κατάλληλο για την κατεργασία μαλακών πλακακών τοίχων καθώς και για την ξηρή λείανση και ξύσιμο μικρών επιφανείων. Ελναι ιδιαίτερα κατάλληλο για εργασίες κοντά στο περιθώριο καθώς και για την ευθυγράμμιοη διαφορετικών επιφανείων.
Το φως αυτού του ηλεκτρικού εργαλείου προορίζεται για τον απευθείας φωτισμό της περιοχής εργασίας του ηλεκτρικού εργαλείου και δεν είναι κατάλληλο για φωτισμό χώρου στο σπίτι.
Απεικονιζόμενα στοιχεία
Η απαρίθμηση των απεικονιζόμενων στοιχείων αναφέρεται στην απεικόνιση του ηλεκτρικού εργαλείου στη σελίδα γραφικών.
1 Μοχλός AutoClic για απασφάλιση του εξαρτήματιος
2 Διακόπης ON/OFF
3 'Ενδειξη κατάστασης φόρτισης
4 Επαναφορτιζόμενη μπαταρία
5 Πλήκτρο απομανδάλωσης μπαταρίας
6 Τροχίσκος ρύθμισης προεπιλογής αριθμού ταλαντώσεων
7 Σχισμές αερισμού
8 Αντικραδασμική πρόσθετη λαβή (μονωμένες επιφάνειες λαβής)*
9 Σπειρωμα για πρόσθετη λαβή
10 Υποδοχή εργαλείου
11 Φωτεινή ταινία 180°
12 Λάμα για κοπή βύθισης*
13 Πλάκα λείανσης*
14 Φύλλο λείανσης*
15 Οδηγός βάθους*
16 Τμηματική λάμα*
17 Λαβή (μονωμένη επιφάνεια πιασίματος)
18 Σωλήνας αναρρόφησης*
19 Στήριγμα αναρρόφησης*
20 Αναρρόφηση σκόνης*
21 Μοχλός σύσφιγξης της αναρρόφησης της σκόνης
*Εξαρτήματα που απεικονίζονται ή περιγράφονται δεν περιέχονται στη στάνταρ συσκευασία. Για τον πλήρη κατάλογο εξαρτημάτων κοίτα το πρόγραμμα εξαρτημάτων.
Τεχνικά χαρακτηριστικά
| Εργαλείο πολλαπλής λειτουργίας μπαταρίας | AdvancedMulti 18 | |
| Αριθμός ευρετηρίου | 3 603 A04 0.. | |
| Προεπιλογή αριθμού ταλαντώσεων | ● | |
| Ηλεκτρονική σταθεροποίηση | ● | |
| Ομαλή εκκίνηση | ● | |
| Υποδοχή εξαρτήματος AutoClic | ● | |
| Ονομαστική τάση | V= 18 | |
| Αριθμός στροφών χωρίς φορτίο n_0 | min-1 | 10000–20000 |
| Γωνία ταλάντωσης αριστερά/ δεξιά | ° | 2,8 |
| Βάρος κατά EPTA-Procedure 01:2014 | ||
| – χωρίς πρόσθετη λαβή | kg | 1,5 |
| – με πρόσθετη λαβή | kg | 1,6 |
| Επιτρεπτή θερμοκρασία περιβάλλοντος | ||
| – κατά τη φόρτιση | °C | 0...+45 |
| – κατά τη λειτουργία* και κατά την αποθήκευση | °C | -20...+50 |
| Συνιστούμενες μπαταρίες | PBA 18V....V-.PBA 18V....W-. | |
| Συνιστούμενοι φορτιστές | AL 18.. CV | |
* Περιορισμένη ισχύς στις θερμοκρασίες <0 °C
Τα τεχνικά χαρακτηριοτικά εξακριβώθηκαν με μπαταρία από τη συακευασία.
Πληροφορίες για θόρυβο και δονήσεις
Τιμές εκπομπής θορύβου, υπολογισμένες κατά EN 60745-2-4. Η χαρακτηριστική στάθμη εκπομπής θορύβων του μηχανήματος εκτιμήθηκε σύμφωνα με την καμπύλη Α και ανέρχεται σε: Στάθμη ακουστικής πίεσης 82 dB(A). Στάθμη ακουστικής ισχύος 93 dB(A). Ανασφάλεια μέτρησης K=3 dB.
Φοράτε ωτασπίδες!
Εργασία χωρίς πρόσθετη λαβή
Οι συνολικές τιμές κραδασμών α _h (ἀθροισμα ανυσμάτων τριών κατευθύνσεων) και ανασφάλεια Κ εξακριβωθήκαν σύμφωνα με το πρότυπο EN 60745-2-4:
Λειανοη: a_h=6m/s^2, K=1,5m/s^2 ,
Πριόνισμα με βυθιζόμενη πριονόλαμα: a_h=16m/s^2 , K=1,5m/s^2 ,
Πριόνισμα με πριονόλαμα τομέα: a_h=14m/s^2, K=1,5m/s^2 .
116|Ελληνικά
Εργασία με πρόσθετη λαβή
Οι συνολικές τιμές κραδασμών a_h (ἀθροισμα ανυσμάτων τριών κατευθύνσεων) και ανασφάλεια Κ εξακριβωθήκαν σύμφωνα με το πρότυπο EN 60745-2-4:
Λειανση: a_h=6m/s^2, K=1.5m/s^2 .
Πριόνισμα με βυθιζόμενη πριονόλαμα: a_h=20m/s^2 , K=2,5m/ s^2 ,
Πριόνισμα με πριονόλαμα τομέα: α _h = 16 m/s ^2 , K=1,5 m/s ^2 . Η στάθμη κραδασμών που αναφέρεται σ' αυτές τις οδηγίες έχε μετρηθεί σύμφωνα με μια διαδικασία μέτρησης τυποποιημέντι στο πρότυπο EN 60745 και μπορεί να χρησιμοποιηθεί για τη σα γκριση διαφόρων ηλεκτρικών εργαλείων. Είναι επίσης κατάλλη λη για έναν προσωρινό υπολογισμό της επιβάρυνσης από τους κραδασμούς.
Η στάθμη κραδασμών που αναφέρεται αντιπροσωπεύει τις βασικές χρήσεις του ηλεκτρικού εργαλείου. Σε περίπτωση όμως που το ηλεκτρικό εργαλείο χρησιμοποιηθεί για άλλες εφαρμογές, με διαφορετικά ή αποκλίνοντα εξαρτήματα ή χωρίς επαρκή συντήρηση, τότε η στάθμη κραδασμών μπορεί να αποκλίνει και αυτή. Αυτό μπορεί να αυξήσει σημαντικά την επιβάρυνση από τους κραδασμούς κατά τη συνολική διάρκεια ολόκληρου του χρονικού διαστήματος που εργάζεσθε.
Για την ακριβή εκτίμηση της επιβάρυνσης από τους κραδασμούς θα πρέπει να λαμβάνονται επίσης υπόψη και οι χρόνοι κατά τη διάρκεια των οπολων το εργαλείο βρίσκεται εκτός λειτουργίας ή λειτουργεί, χωρίς όμως στην πραγματικότητα να χρησιμοποείται. Αυτό μπορεί να μείώσει σημαντικά την επιβάρυνση από τους κραδασμούς κατά τη διάρκεια ολόκληρου του χρονικού διαστήματος που εργάζεσθε.
Γι' αυτό, πριν αρχίσει η δράση των κραδασμών, πρέπει να καθο- ρίζετε συμπληρωματικά μέτρα ασφαλείας για την προστασία του χειριστή όπως: Συντήρηση του ηλεκτρικού εργαλείου και των εξαρτημάτων που χρησιμοποιείτε, διατήρηση ζεστών των χεριών, οργάνωση της εκτέλεσης των διάφορων εργασιών.
Συναρμολόγηση
Φόρτιση μπαταρίας
Na χρησιμοποιείτε μόνο τους φορτιστές που αναφέρονται στη σελίδα εξαρτημάτων. Μόνο αυτοί οι φορτιστές είναι εναρμονισμένοι με την μπαταρία ιόντων λιθίου (Li-Ionen) που χρησιμοποιείται στο ηλεκτρικό σας εργαλείο.
Υπόδειξη: Η μπαταρία παραδίδεται μερικώς φορτισμένη. Για να εξασφαλίσετε την πλήρη ισχύ της μπαταρίας πρέπει να την φορτίσετε στο φορτιστή πριν την χρησιμοποιήσετε για πρώτη φορά.
Η μπαταρία ιόντων λιθίου μπορεί να φορτιστεί ανά πάσα στιγμή. Η διακοπή της φόρτισης δεν βλάπτει την μπαταρία.
Η μπαταρία ιόντων λιθίου προστατεύεται από μια ολοκληρωτική εκφόρτιοη από τη διάταξη «Electronic Cell Protection (ECP)». Όταν αδειάσει η μπαταρία το ηλεκτρικό εργαλείο αποζευγνύεται από μια προστατευτική διάταξη: Το εργαλείο δεν κινείται πλέον.
Υπόδειξη: Σε περίπτωση που το ηλεκτρικό εργαλείο διακόψει αυτόματα τη λειτουργία του επειδή έχει εκφορτιστεί ή θερμανθεί υπερβολικά η μπαταρία, τότε θέστε το ηλεκτρικό εργαλείο εκτός λειτουργίας με το διακόπη ON/OFF 2. Φορτώστε την μπαταρία ή, ανάλογα, αφήστε την να κρυώσει πριν θέσετε το ηλεκτρικό εργαλείο πάλι σε λειτουργία. Διαφορετικά μπορεί να υποστεί ζημιά η μπαταρία.
Αφαίρεση μπαταρίας
Η μπαταρία 4 διαθέτει δυο βαθμίδες ασφαλείας, οι οπολες εμποδίζουν την ππώση της μπαταρίας όταν πατηθεί κατά λάθος το πλήκτρο απομανδάλωσης 5. Όταν η μπαταρία ελναι τοποθετημένη μέσα στο ηλεκτρικό εργαλείο παραμένει στη σωστή θέση χάρη στην πίεση ενός ελατηρίου.
Για να αφαιρέσετε την μπαταρία 4 πατήστε το πλήκτρο απομανδάλωσης 5 και αφαιρέστε την μπαταρία από το πίσω μέρος του ηλεκτρικού εργαλείου. Μην εφαρμόσετε βια.
'Ενδειξη κατάστασης φόρτισης της μπαταρίας
Η ένδειξη 3 για τη φόρτιση της μπαταρίας σηματοδοτεί τη διαθέσιμη χωρητικότητα της μπαταρίας ή, ανάλογα, μια τυχόν υπερφόρτωση.
'Ενδειξη Χωρητικότητα
Διαρκές φως, 3 πράσινες φωτοδίοδοι ≥66 %
Διαρκές φως, 2 πράσινες φωτοδίοδοι 33-66 %
Διαρκές φως, 1 πράσινη φωτοδίοδος 10–33 %
Αναβοσβήνον φως, 1 πράσινη φωτοδίοδος ≤10 %
Αναβοσβήνει η ένδείξη για τη φόρτιση της μπαταρίας 3 με χρώμα κόκκινο, τότε το ηλεκτρικό εργαλείο είναι υπερφορτωμένο. Παρακαλούμε δώστε προσοχή στις υποδείξεις στο κεφάλαιο «Προστασία από υπερφόρτωση σε εξάρτηση από τη θερμοκρασία», σελίδα 122.
Αντικατάσταση εργαλείου
Αφαιρείτε την μπαταρία από το ηλεκτρικό εργαλείο πριν από οποιαδήποτε εργασία στο ίδιο το ηλεκτρικό εργαλείο (π.χ. συντήρηση, αλλαγή εργαλείου κτλ.) καθώς και κατά την μεταφορά του και τη διαφύλαξη/την αποθήκευσή του. Σε περίπτωση αθέλητης ενεργοποίησης του διακόπη ON/OFF υπάρχει κίνδυνος τραυματισμού.
▶ Na φοράτε προστατευτικά γάντια όταν αλλάζετε εργαλείο. Μπορεί να τραυματιστείτε όταν εγγίξετε το εργαλείο.
Προσέξτε παρακαλώ τα προβλεπόμενα για το εργαλείο σας εξαρτήματα.
Εργαλείο AdvancedMulti 18
| STARLOCK | √ | |
| STARLOCK PLUS | × | |
| STARLOCK MAX | × |
Ελληνικά | 117
Επιλογή εργαλείου
Στον πίνακα που ακολουθεί αναφέρονται παραδείγματα εργαλείων. Περισσότερα εργαλεία θα βρείτε στο εκτενές πρόγραμμα εξαρτημάτων της Bosch.
Εργαλείο Υλικό Χρήση
 | Διμεταλλική τμηματική λάμα | Προϊόντα ξύλου,Συνθετικό υλικό,Μη σιδηρούχα μέταλλα | Κοπές και κοπές βύθισης. Επίσης και για πριόνισμα στο περιθώριο, σε γωνίες και σε δύσκολα προσιτές περιοχές.Παράδειγμα: κόντεμα ήδη τοποθετημένων σανιδιών δαπέδων ή κουφωμάτων θυρών, κοπές βύθισης κατά το ταίριασμα σανιδωμάτων δαπέδων |
 | Πλάκα λείανσης για φύλλα λείανσης της σειράς Δέλτα 93 mm | Εξαρτάται από το φύλλο λείανσης | Λείανση επιφανειών σε περιθώρια, σε γωνίες ή σε δύσκολα προσιτές περιοχές.Ανάλογα με το φύλλο λείανσης, π.χ. για λείανση ξύλου, χρώματος, βερνικιού, πέτραςΚετσέδες για τον καθαρισμό και για τη διαμόρφωση ξύλου, αφαίρεση σκουριάς από μέταλλο και για τη λείανση βερνικιού, κετσές στιλβωσης για την προστίλβωση |
 | Λειαντήρας προφίλ | Ξύλο,Σωλήνες/Διατομές,Χρώμα,Βερνίκι,Υλικό πλήρωσης,Μέταλλο | Άνετη και αποτελεσματική λείανση προφίλ μέχρι και μια διάμετρο από 55 mm.Κόκκινα φύλλα λείανσης για τη λείανση ξύλου, σωλήνων/προφίλ, βερνικιού, υλικού πλήρωσης και μετάλλου |
 | Διμεταλλική λάμα βυθίσματος για ξύλο και μέταλλα | Μαλακό ξύλο,Μαλακά συνθετικά υλικά,Γυψοσανίδες,Προφίλ αλουμινίου και μη σιδηρούχων μετάλλων με λεπτά τοιχώματα,Λεπτές λαμαρίνες,Μη σκληρυμένα καρφιά και βίδες | Μικρές εργασίες κοπής και βυθιζόμενες κοπές.Παράδειγμα: Κοπή ανοιγμάτων για πρίζες, ισόπεδη με την επιφάνεια κοπή χαλκοσωλήνα, βυθιζόμενες κοπές σε πλάκες γυψοσανίδωνΛεπτές εργασίες προσαρμογής σε ξύλο.Παράδειγμα: Κοπή ανοιγμάτων για κλειδαριές και μεντεσέδες |
 | Λάμα κοπής βύθισης HCS για ξύλο | Προϊόντα ξύλου,Μαλακά συνθετικά υλικά | Αποκοπές και βαθιές κοπές βυθίσματος. Επίσης και για πριόνισμα κοντά στο περιθώριο, σε γωνίες και σε δύσκολα προσιτές περιοχές.Παράδειγμα: στενή κοπή βυθίσματος σε συμπαγές ξύλο για την εγκατάσταση ενός πλέγματος ανεμιστήρα εξαερισμού |
 | Διμεταλλική βυθιζόμενη πριονόλαμα σκληρού ξύλου | Σκληρό ξύλο,Επικαλυμμένες πλάκες | Βυθιζόμενες κοπές σε επικαλυμμένες πλάκες ή σε σκληρό ξύλο.Παράδειγμα: Τοποθέτηση παραθύρων στέγης |
 | Βυθιζόμενη πριονόλαμα HM μετάλλου | Μέταλλο,Πολύ τραχιά υλικά,Φίμπεργκλας,Γυψοσανίδες,Ινοσανίδες συγκολλημένες με τοιμέντο | Βυθιζόμενες κοπές σε πολύ τραχιά υλικά ή μέταλλο.Παράδειγμα: Κοπή μπροστινών καλυμμάτων κουζίνας, εύκολη κοπή σε ακληρυμένες βίδες, καρφιά και ανοξείδωτο χάλυβα |
 | Διμεταλλική λάμα βυθίσματος για ξύλο και μέταλλα | Μαλακό ξύλο,Σκληρό ξύλο,Καπλαντισμένες πλάκες,Επικαλυμμένες με συνθετικό υλικό πλάκες,Μη σκληρυμένα καρφιά και βίδες | Βυθιζόμενες κοπές σε επικαλυμμένες πλάκες ή σκληρό ξύλο.Παράδειγμα: Κόντυμα των πλαισίων των πορτών, εγκοπές για ράφι |
118 | Ελληνικά
| Εργαλείο Υλικό Χρήση | |||
 | Τμηματικήραβδωτή λάμα HM | Αρμοί τοιμέντου,Μαλακά πλακίδια τοίχου,Ενισχυμένα με ινες γυαλιού συνθετικά υλικά,Πορώδες ακυρόδεμα | Τομές και κοπές κοντά στο περιθώριο, σε γωνίες ή σε δύσκολα προσιτές περιοχές.Παράδειγμα: αφαίρεση αρμών μεταξύ πλακιδίων τοίχου σε επιδιορθωτικές εργασίες, κοπή ανοιγμάτων σε πλακίδια, γυψοσανίδες ή πλαστικά υλικά |
 | Διαμαντοπριονό-λαμα τομέα RIFF | Αρμοί τοιμέντου,Μαλακά πλακίδια τοίχου,Εποξυρητίνη,Ενισχυμένα με ινες γυαλιού συνθετικά υλικά | Φρεζάρισμα και κοπή με ακρίβεια πλακιδίων/αρμόστοκου, εποξυρητίνων και συνθετικών υλικών ενισχυμένων με ίνες γυαλιού.Παράδειγμα: Κοπή μικρών ανοιγμάτων σε μαλακά πλακίδια τοίχου και φρεζάρισμα ανοιγμάτων σε ενισχυμένα με ίνες γυαλιού συνθετικά υλικά |
 | Ραβδωτή πλάκαHM της σειράς Δέλτα | Κονίαμα,Υπολείμματα μπετόν,Ξύλο,Τραχιά υλικά | Ξεχόνδρισμα και λείανση σε σκληρό υπόστρωμα.Παράδειγμα: Απομάκρυνση κονιάματος ή κόλλας πλακιδίων (π.χ. στην αντικατάσταση κατεστραμμένων πλακιδίων), απομάκρυνση υπολειμμάτων κόλλας μοκετών |
 | Εξάρτημα απομά-κρυνσης κονιάμα-τος HM-RIFF | Κονίαμα,Αρμοί,Εποξυρητίνη,Ενισχυμένα με ινες γυαλιού συνθετικά υλικά,Τραχιά υλικά | Φρεζάρισμα και κοπή αρμόστοκου και πλακιδίων καθώς και ξεχόνδρισμα και λείανση σε σκληρό υπόστρωμα.Παράδειγμα: Απομάκρυνση κόλλας πλακιδίων και αρμοκονι-άματος |
 | Πολλαπλό μαχαίριHCS | Πισσόχαρτο,Μοκέτες,Τεχνητό γκαζόν,Χαρτόνι,Δάπεδο PVC (πολυβινυλο-χλωρίδιο) | Γρήγορη και ακριβής κοπή μαλακού υλικού και εύκαμπτων τραχιών υλικών.Παράδειγμα: Κοπή μοκετών, χαρτονιού, δαπέδου PVC, πισσόχαρτου κλπ. |
 | Ξύστης, άκαμπτος | Μοκέτες,Κονίαμα,Μπετόν,Κόλλα πλακιδίων | Ξύσιμο σε σκληρό υπόστρωμα.Παράδειγμα: Απομάκρυνση κονιάματος, κόλλας πλακιδίων, υπολειμμάτων μπετόν και κόλλας μοκετών |
 | Ξύστης, ελαστικός | Κόλλα μοκετών,Υπολείμματα μπογιάς,Σιλικόνη | Ευέλικτο ξύσιμο σε μαλακό υπόστρωμα.Παράδειγμα: Απομάκρυνση αρμών σιλικόνης, υπολειμμάτων κόλλας μοκετών και υπολειμμάτων μπογιάς |
 | Διμεταλλικό, κυμα-τοειδώς τροχι-σμένο τμηματικό μαχαίρι | Υλικό μόνωσης,Πλάκες μόνωσης,Πλάκες δαπέδου,Μονωτικές πλάκες κτυπο-γενούς ήχου,Χαρτόνι,Μοκέτες,Λάστιχο,Δέρμα | Κοπή ακριβείας μαλακών υλικών.Παράδειγμα: Κοπή πλακών μόνωσης, ισόπεδη με την επιφά-νεια εγκάρσια κοπή προεξεχόντων υλικών μόνωσης |
 | Δάκτυλος λείαν-σης HM-Riff | Ξύλο,Χρώμα | Λείανση ξύλου ή μπογιάς σε δυσπρόσιτα σημεία χωρίς γυαλό-χαρτο.Παράδειγμα: Λείανση μπογιάς ανάμεσα στις περοίδες των ξώφυλλων των παραθύρων, λείανση στις γωνίες ξύλινου δαπέδου |
 | Βυθιζόμενη πριο-νόλαμα HM-Riff | Φίμπεργκλας,Κονίαμα,Ξύλο | Βυθιζόμενες κοπές σε πολύ τραχιά υλικά.Παράδειγμα: Φρεζάρισμα λεπτών πλακιδίων μωσαϊκού |
1 609 92A 3B0 | (8.3.17) Bosch Power Tools
Ελληνικά | 119
Εργαλείο Υλικό Χρήση
 | Κόφτης αρμών γενικής χρήσης HCS | Αρμοί διαστολής, Στόκος παραθύρων, Μονωτικά υλικά (πετρο-βάμβακας) | Κοπή και διαχωρισμός μαλακών υλικών. Παράδειγμα: Κοπή αρμών διαστολής σιλικόνης ή στόκου παραθύρων |
 | Διμεταλλική λάμα βυθίσματος για ξύλο και μέταλλα | Μαλακό ξύλο, Σκληρό ξύλο, Καπλαντισμένες πλάκες, Επικαλυμμένες με συνθετικό υλικό πλάκες, Μη σκληρυμένα καρφιά και βίδες | Γρήγορες και βαθιές βυθιζόμενες κοπές σε ξύλο και μέταλλο. Παράδειγμα: Γρήγορη κοπή ξύλου με καρφιά, βαθιές βυθιζόμενες κοπές σε επικαλυμμένες πλάκες και ακριβές κόντυμα των πλαισίων των πορτών |
 | Βυθιζόμενη πριονόλαμα ΗΜ μετάλλου | Ανοξείδωτος χάλυβας (Inox), Βίδες και καρφιά, Εποξυρητίνη, Ενισχυμένα με ινες γυαλιού συνθετικά υλικά, Φίμπεργκλας, Γυψοσανίδες, Πορώδες σκυρόδεμα | Γρήγορες και βαθιές βυθιζόμενες κοπές σε πολύ τραχιά υλικά ή μέταλλο. Παράδειγμα: Γρήγορη κοπή μπροστινών καλυμμάτων κουζίνας, εύκολη κοπή σε σκληρυμένες βίδες, καρφιά και ανοξείδωτο χάλυβα |
 | Διμεταλλική λάμα βυθίσματος για ξύλο και μέταλλα | Ξύλο, Τραχιά προϊόντα ξύλου, Συνθετικά υλικά, Σκληρυμένα καρφιά και βίδες, Μη σιδηροί σωλήνες | Γρήγορες και βαθιές βυθιζόμενες κοπές σε ξύλο, τραχιά προϊόντα ξύλου και συνθετικά υλικά. Παράδειγμα: Γρήγορη κοπή μη σιδηρών σωλήνων και προφίλ μικρών διαστάσεων, εύκολη κοπή σε μη σκληρυμένα καρφιά, βίδες και χαλύβδινα προφίλ μικρών διαστάσεων |
 | Λάμα κοπής βύθισης HCS για ξύλο | Μαλακό ξύλο, Βύσματα, Πείροι, Στοιχεία επίπλων | Γρήγορες και βαθιές κοπές διαχωρισμού και βυθιζόμενες κοπές, επίσης για πριόνισμα κοντά στις άκρες σε γωνίες και σε δυσπρόσιτες περιοχές. Παράδειγμα: Βαθύ πριόνισμα με βύθισμα στο υλικό σε μαλακό ξύλο για την τοποθέτηση ενός πλέγματος αερισμού |
Τοποθέτηση των εργαλείων (βλέπε εικόνα Α)
Ακουμπήστε το εξάρτημα πάνω σε μια επίπεδη επιφάνεια. Η επιγραφή του εξαρτήματος πρέπει να είναι ευανάγνωστη από επάνω.
Γυρίστε το εξάρτημα σε μια ευνοϊκή για την εκάστοτε εργασία θέση. Εδώ είναι δυνατές δώδεκα θέσεις, μετατοπισμένες κατά 30°. Πιέστε το ηλεκτρικό εργαλείο στην επιθυμητή γωνία πάνω στο εξάρτημα, μέχρι να ασφαλίσει με το χαρακτηριστικό ήχο.
Na βεβαιώνεστε πάντοτε ότι το εργαλείο έχει «καθίσει» καλά. Εργαλεία που δεν έχουν στερεωθεί ασφαλώς ή είναι λάθος στερεωμένα μπορεί κατά τη διάρκεια της εργασίας να λυθούν και να σας θέσουν σε κίνδυνο.
Αφαίρεση του εργαλείου (βλέπε εικόνα Β)
Ανοίξτε το μοχλό AutoClic 1 μέχρι τέρμα. Το εξάρτημα απορρίπτεται.
Συναρμολόγηση και ρύθμιση του οδηγού βάθους
Ο οδηγός βάθους 15 μπορεί να χρησιμοποιηθεί κατά την εργασία με πριονόλαμα τομέα.
Αν χρειαστεί, αφαιρέστε το ήδη συναρμολογημένο εργαλείο.
Ωθήστε τον οδηγό βάθους 15 με την επιγραφή προς τα επάνω, τέρμα επάνω στην κεφαλή κίνησης του ηλεκτρικού εργαλείου περνώντας τον πάνω από την υποδοχή εργαλείου 10.
Ο οδηγός βάθους προορίζεται για τα εξής βάθη κοπής:
- Με τηματικές πριονόλαμες ACZ 85 .. με διάμετρο 85 mm: Βάθη κοπής 8 mm, 10 mm, 12 mm και 14 mm (αναφέρονται επάνω στο οδηγό βάθους με μεγάλα γράμματα, χωρίς παρενθέσεις).
- Με τμηματικές πριονόλαμες ACZ 100 .. με διάμετρο 100 mm: Βάθη κοπής 14 mm, 16 mm, 18 mm και 20 mm (αναφέρονται επάνω στο οδηγό βάθους με μικρά γράμματα, μέσα σε παρενθέσεις).
Τοποθετήστε την κατάλληλη πριονόλαμα τομέα για το επιθυμητό βάθους κοπής. Σπρώξτε τον οδηγό βάθους 15 από την υποδοχή εξαρτήματος 10 στην κατεύθυνοη του εξαρτήματος, ώσπου να μπορείτε να το γυρίσετε ελεύθερα. Γυρίστε τον οδηγό βάθους 15 έται, ώστε το επιθυμητό βάθους κοπής να βρίσκεται πάνω από το τμήμα της πριονόλαμας, με το οποίο πρέπει να γίνει η κοπή. Σπρώξτε τον οδηγό βάθους 15 ξανά μέχρι τέρμα πάνω στην κεφαλή μειωτήρα του ηλεκτρικού εργαλείου.
Να αφαιρείτε τον οδηγό βάθους κοπής 15 για όλα τα υπόλοιπα βάθη κοπής και για εργασίες με άλλα εξαρτήματα. Γι' αυτό αφαιρέστε το εξάρτημα και τραβήξτε τον οδηγό βάθους για να βγει.
120 | Ελληνικά
Συναρμολόγηση πρόσθετης λαβής (Προαιρετικά εξαρτήματα)
Η αντικραδασμική πρόσθετη λαβή καθιστά δυνατή μια ευχάριστη και ασφαλή εργασία.
Συναρμολογήστε την πρόσθετη λαβή 8, ανάλογα με τον εκάστοτε τρόπο εργασίας, στη δεξιά ή την αριστερή πλευρά της κεφαλής του συμπλέκτη.
Μην συνεχίσετε να χρησψοποιείτε το ηλεκτρικό εργαλείο όταν έχει χαλάσει η βασική λαβή. Μην μετασκευάσετε την πρόσθετη λαβή.
Τοποθέτηση/Αλλαγή του φύλλου λείανσης στην πλάκα λείανσης
Η πλάκα λείανσης 13 διαθέτει μια επιφάνεια αυτοπρόσφυσης χάρη στην οποία μπορούν να στερεωθούν απλά και γρήγορα τα φύλλα λείανσης με αυτοπρόσφυση.
Πριν τοποθετήσετε το φύλλο λείανσης 14 χτυπήστε την επιφάνεια της αυτοπρόσφυσης της πλάκας λείανσης 13 για να εξασφαλίσετε την καλύτερη δυνατή πρόσφυση.
Τοποθετήστε το φύλλο λείανσης 14 «πρόσωπο» σε μια πλευρά της πλάκας λείανσης 13, θέστε στη συνέχεια ολόκληρο το φύλλο λείανσης επάνω στην πλάκα λείανσης και πατήστε το γερά για να στερεωθεί.
Για να εξασφαλίσετε την άριστη αναρρόφηση σκόνης προσέξτε, οι τρύπες στο φύλλο λείανσης να ταυτιστούν με τις τρύπες στην πλάκα λείανσης.
Για να αφαιρέσετε το φύλλο λείανσης 14 πιάστε το από μια άκρη του και τραβήξτε το από την πλάκα λείανσης 13.
Μπορείτε να χρησιμοποιήσετε όλα τα φύλλα λείανσης καθώς και τα δέρματα στίλβωσης και καθαρισμού της σειράς Δέλτα 93 mm του προγράμματος εξαρτημάτων της Bosch.
Εξαρτήματα λείανσης όπως δέρμα/κετσές στίλβωσης στερεώνονται στην πλάκα λείανσης κατά τον Ιδιο τρόπο.
Επιλογή του φύλλου λείανσης
Προσφέρονται διάφορα φύλλα λείανσης, ανάλογα με το εκάστοτε υπό κατεργασία υλικό και την επιθυμητή αφαλρεση υλικού από την επιφάνειά του:
Φύλλο λείανσης Υλικό Χρήση Κόκκωση
 κόκκινη ποιότητα | – Για όλα τα υλικά από ξύλο(π.χ. σκληρό ξύλο, μαλακόξύλο, μοριοσανίδες, ξυ-λεία δομικών κατασκευών)– Για υλικά από μέταλλο | Για προλείανση π.χ. ακατέργαστων καδρονιών και σανίδων | χοντρή 40 | 60 |
| Για επίπεδη λείανση και τη αφαίρεση μικρών ανωμαλιών | μέτρια 80 | 100120 | ||
| Για την τελική λείανση και το φινίρισμα ξύλου | λεπτή 180 | 240320400 | ||
 άσπρη ποιότητα | – Χρώμα–Βερνίκι–Υλικό πλήρωσης–Στόκος | Για την αφαίρεση χρωμάτων χοντρή 40 | 60 | |
| Για τη λείανση ασταρωμάτων (π.χ. αφαίρεση ιχνών απόπινέλα, σταλαγματιές και «τρεξίματα» χρωμάτων) | μέτρια 80 | 100120 | ||
| Για την τελική λείανση ασταρωμάτων πριν το βάψιμο | λεπτή 180 | 240320 |
Αναρρόφηση σκόνης/ροκανιδιών
Η σκόνη από ορισμένα υλικά. π.χ. από μολυβδούχες μπογιές, από μερικά είδη ξύλου, από ορυκτά υλικά και από μέταλα μπορεί να είναι ανθυγιεινή. Η επαφή με τη σκόνη ή/και η εισπνοή της μπορεί να προκαλέσει αλλεργικές αντιδράσεις ή/και ασθένειες των αναπνευστικών οδών του χρήστη ή τυχόν παρευρισκομένων ατόμων.
Ορισμένα είδη σκόνης, π.χ. σκόνη από ξύλο βελανιδιάς ή οξιάς θεωρούνται σαν καρκινογόνα, ιδιαίτερα σε συνδυασμό με διάφορα συμπληρωματικά υλικά που χρησιμοποιούνται στην κατεργασία ξύλων (ενώσεις χρωμίου, ξυλοπροστατευτικά μέσα). Η κατεργασία αμιαντούχων υλικών επιτρέπεται μόνο σε είδικά εκπαίδευμένα άτομα.
- Na χρησιμοποιείτε κατά το δυνατό για το εκάστοτε υλικό την κατάλληλη αναρρόφηση.
- Na φροντίζετε για τον καλό αερισμό του χώρου εργασίας.
- Σας συμβουλεύουμε να φοράτε μάσκες αναπνευστικής προστασίας με φίλτρο κατηγορίας P2.
Na tηρείτε τις διατάξεις που ισχύουν στη χώρα σας για τα δι- άφορα υπό κατεργασία υλικά.
▶ Na αποφεύγετε τη δημιουργία συσσώρευσης σκόνης στο χώρο που εργάζεστε. Οι σκόνες αναφλέγονται εύκολα.
Σύνδεση της αναρρόφησης σκόνης (Προαιρετικά εξαρτήματα)
Η αναρρόφηση σκόνης 20 προορίζεται μόνο για εργασίες με την πλάκα λείανσης 13. Σε συνδυασμό με άλλα εξαρτήματα δεν ωφελεί.
Πριν τη λείανση να συνδέετε πάντοτε μια αναρρόφηση σκόνης. Για να συναρμολογήσετε την αναρρόφηση σκόνης 20 (προαιρετικό εξάρτημα) πρέπει να αφαιρέσετε το εξάρτημα και τον οδηγό βάθους 15.
Σπρώξτε την αναρρόφηση της σκόνης 20 μέχρι τέρμα πέρα από την υποδοχή του εξαρτήματος 10 πάνω στο λαιμό σύσφιγξης του ηλεκτρικού εργαλείου. Γυρίστε την αναρρόφηση της σκό-
Ελληνικά | 121
νης στην επιθυμητή θέση (όχι απευθείας κάτω από το ηλεκτρικό εργαλείο). Κλείστε το μοχλό σύσφιγξης 21, για να σταθεροποιήσετε την αναρρόφηση της σκόνης.
Περάστε τη μούφα εργαλείου του εύκαμπτου σωλήνα αναρρόφησης 18 πάνω στο στόμιο αναρρόφησης 19. Συνδέστε τον εύκαμπτο σωλήνα αναρρόφησης 18 με έναν απορροφητήρα σκόνης (εξάρτημα).
Μια επισκόπηση σύνδεσης σε διάφορους απορροφοτήρες σκόνης θα βρείτε στη σελίδα με τα γραφικά.
Ο απορροφητήρας σκόνης πρέπει να είναι κατάλληλος για το εκάστοτε υπό κατεργασία υλικό.
Για την αναρρόφηση ιδιαίτερα ανθυγιεινής, καρκινογόνου ή ξηρής σκόνης πρέπει να χρησιμοποιείτε ειδικούς απορροφητήρες σκόνης.
Λειτουργία
Εκκίνηση
Τοποθέτηση της μπαταρίας
Υπόδειξη: Η χρήση μπαταριών ακατάλληλων για το ηλεκτρικό εργαλείο μπορεί να οδηγήσει σε λάθος λειτουργίες ή σε βλάβη του ηλεκτρικού εργαλείου.
Εισάγετε τη φορτισμένη μπαταρία 4 στο πέλμα του ηλεκτρικού εργαλείου από το πίσω μέρος. Πατήστε την μπαταρία τέρμα μέσα στο πέλμα, μέχρι να εμφανιστεί η κόκκινη λωρίδα και να ασφαλίσει πλήρως η μπαταρία.
Θέση σε λειτουργία κι εκτός λειτουργίας
Για να θέσετε σε λειτουργία το ηλεκτρικό εργαλείο ωθήστε το διακόπη ON/OFF 2 προς τα εμπρός, ώστε στο διακόπη να εμφανιστεί «1».
Η ηλεκτρονική ομαλή εκκίνηση περιορίζει τη ροπή στρέψης κατά τη θέση σε λειτουργία και αυξάνει έτσι τη διάρκεια ζωής του κινητήρα.
Η ηλεκτρονική σταθεροποίησης διατηρεί τον αριθμό ταλαντώσεων στη λειτουργία και χωρίς φορτίο και με φορτίο σχεδόν σταθερό εξασφαλίζοντας έτοι μια ομοιόμορφη απόδοση εργασίας. Για να θέσετε εκτός λειτουργίας το ηλεκτρικό εργαλείο ωθήστε το διακόπτη ON/OFF 2 προς τα πίσω, ώστε στο διακόπτη να εμφανιστεί «Ο».
Na θέτετε το ηλεκτρικό εργαλείο σε λειτουργία μόνο όταν πρόκειται να το χρησιμοποιήσετε. Έται εξοικονομείτε ενέργεια.
Η φωτεινή ταινία 180° βελτιώνει τις συνθήκες ορατότητας στην άμεση περιοχή εργασίας. Ενεργοποιείται και απενεργοποιείται αυτόματα με το ηλεκτρικό εργαλείο.
▶ Na μην κοιτάζετε κατευθείαν στο φως εργασίας γιατί μπορεί να σας τυφλώσει.
Προεπιλογή αριθμού ταλαντώσεων
Με τον τροχίσκο προεπιλογής αριθμού ταλαντώσεων 6 μπορείτε να προεπιλέξετε τον απαιτούμενο αριθμό ταλαντώσεων ακόμη και κατά τη διάρκεια της λειτουργίας του ηλεκτρικού εργαλείου.
Ο απαιτούμενος αριθμός ταλαντώσεων εξαρτάται από το υπό κατεργασία υλικό και τις συνθήκες εργασίας και μπορείτε να το εξακριβώσετε με πρακτική δοκιμή.
Κατά το πριόνισμα, την κοπή και τη λελανση σκληρών υλικών, π.χ. ξύλων ή μετάλλων σας προτείνουμε τις βαθμίδες ταλαντώσεων «6» και για την κατεργασία μαλακών υλικών, π. χ. πλαστικών, τη βαθμίδα ταλαντώσεων «4».
Υποδείξεις εργασίας
▶ Πριν αποθέσετε το ηλεκτρικό εργαλείο περιμένετε πρώτα να σταματήσει εντελώς να κινείται.
▶ Βγάλτε την μπαταρία από το ηλεκτρικό εργαλείο πριν διεξάγετε κάποια εργασία σ' autó.
Υπόδειξη: Όταν εργάζεστε να μην καλύπτετε τις σχισμές αερισμού 7 του πλεκτρικού εργαλείου γιατί έτσι μειώνεται ή διάρκεια ζωής του πλεκτρικού εργαλείου.
'Οταν εργάζεστε με εργαλεία HCS να βεβαιώνεστε ότι η επίστρωση των εργαλείων είναι άθικτη.
Αρχή εργασίας
Χάρη στον ταλαντευόμενο μηχανισμό κίνησης το εργαλείο ταλαντεύεται «προς τα δω και προς τα κει» έως 20000 ανά λεπτό κατά 2,8°. Αυτό επιτρέπει την ακριβή εκτέλεση εργασιών ακόμη και σε στενότατους χώρους.
Na εργάζεστε με ελάχιστη και ομοιόμορφη πίεση. Διαφορετικά μειώνεται η απόδοση και ταυτόχρονα μπορεί να μπλοκάρει το εργαλείο.
Κινείτε το ηλεκτρικό εργαλείο προς τα δω και προς τα κει για να μη ζεσταίνεται και για να μην μπλοκάρει το τοποθετημένο εργαλείο.
Πριόνισμα
▶ Na χρησιμοποιείτε μόνο άθικτες, άριστες πριονόλαμες. Στρεβλές ή μη κοφτερές πριονόλαμες μπορεί να σπάσουν, να επιδράσουν αρνητικά την κοπή ή να προκαλέσουν κλότσημα.
'Отая катергάζεστε ελαφρά δομικά υλικά πρέπει να τηρείτε τις νομικές διατάξεις και τις συστάσεις των κατασκευαστών των υλικών.
▶ Στον τρόπο λειτουργίας Πριόνισμα με βύθιση επιτρέπεται μόνο η κατεργασία μαλακών υλικών, π.χ. ξύλου, γυψοσανίδων κ.α.!
Πριν αρχίσετε την εργασία σας σε ξύλα, μοριοσανίδες, δομικά υλικά κτλ. με λάμες HCS να ελέγχετε πρώτα μήπως τα υλικά αυτά περιέχουν ξένα αντικείμενα, π.χ. καρφιά, βίδες κ.α. Να απομακρύνετε τυχόν ξένα αντικείμενα και, αν χρειαστεί, χρησιμοποιήστε διμεταλλικές λάμες.
Κοπή
Υπόδειξη: Όταν κόβετε πλακίδια τοίχου πρέπει να λαμβάνετε υπόψη σας ότι τα εργαλεία, μετά από χρήση μεγάλης διαρκείας, φθείρονται ισχυρά.
Λειανοη
Η αφαίρεση υλικού και η εμφάνιση της λειασμένης επιφάνειας εξαρτώνται κυρίως από την επιλογή του φύλλου λειανσης, την προεπιλεχθείσα βαθμίδα αριθμού ταλαντώσεων και την ασκούμενη πίεση.
122 | Ελληνικά
Μόνο άψογα φύλλα λειανσης έχουν καλή λειαντική απόδοση και προστατεύουν το ηλεκτρικό εργαλείο.
Η διάρκεια ζωής των φύλλων λείανσης αυξάνεται όταν εργάζεσθε ασκώντας ομοιόμορφη πίεση.
Η υπερβολική αὐξηση της πίεσης δεν οδηγεί σε αὐξηση της αφαίρεσης υλικού αλλά σε ισχυρότερη φθορά του ηλεκτρικού εργαλείου και του φύλλου λείανσης.
Για την άκρως ακριβή (σημειακή) λείανση γωνιών, ακμών και δυσπρόσιτων τομέων μπορείτε να εργαστείτε μόνο με μια γωνία ή ακμή της πλάκας λείανσης.
Κατά τη σημειακή λείανση το φύλλο λείανσης μπορεί να θερμανθεί υπερβολικά. Να μειώνετε τον αριθμό ταλαντώσεων και την ασκούμενη πίεση και αφήνετε τακτικά το φύλλο λείανσης να κρυώνει.
Μη χρησιμοποιήσετε ένα φύλλο λείανσης με το οπολο είχατε κα- τεργαστεί μέταλλα για την κατεργασία άλλων υλικών.
Χρησιμοποιείτε μόνο τα γνήσια εξαρτήματα λείανσης από την Bosch.
Πριν τη λελανση να συνδέετε πάντοτε μια αναρρόφηση σκόνης.
Ξύσιμο
Για το ξύσιμο επιλέξτε μια βαθμίδα υψηλού αριθμού ταλαντώσεων.
Na εργάζεστε επάνω σε μια μαλακή βάση (π.χ. σε ξύλο) υπό αμβλεία γωνία και με ελάχιστη πίεση.
Προστασία από υπερφόρτωση σε εξάρτηση από τη θερμοκρασία
Σε περίπτωση χρήσης σύμφωνα με το σκοπό προορισμού το ηλεκτρικό εργαλείο δεν μπορεί να υπερφορτωθεί. Σε περίπτωση πολύ μεγάλου φορτίου ή εγκατάλειψης της επιτρεπής περιοχής θερμοκρασίας της μπαταρίας από απενεργοποιείται το ηλεκτρικό εργαλείο. Σε περίπτωση αυτόματης απενεργοποιήσης απενεργοποιήστε το ηλεκτρικό εργαλείο, αφήστε την μπαταρία να κρυώσει και ενεργοποιήστε μετά το ηλεκτρικό εργαλείο ξανά.
Υποδείξεις για τον άριστο χειρισμό της μπαταρίας
Na proostateúete tην μπαταρία από υγρασία και νερό.
Na αποθηκεύσετε την μπαταρία μόνο μέσα σε μια περιοχή θερμοκρασίας από –20 °C έως 50 °C. Το καλοκαίρι να μην αφήνετε για παράδειγμα την μπαταρία μέσα στο αυτοκίνητο.
'Ενας σημαντικά μειωμένος χρόνος λειτουργίας μετά τη φόρτιση σημαίνει ότι η μπαταρία εξαντλήθηκε και πρέπει να αντικατασταθεί.
Δώστε προσοχή στις υποδείξεις απόσυρσης.
Συντήρηση και Service
Συντήρηση και καθαρισμός
▶ Βγάλτε την μπαταρία από το ηλεκτρικό εργαλείο πριν διεξάγετε κάποια εργασία σ' autó.
▶ Διατηρείτε το ηλεκτρικό εργαλείο και τις σχισμές αερισμού καθαρές για να μπορείτε να εργάζεσθε καλά και ασφαλώς.
Na καθαρίζετε τα αυλακωτά εργαλεία (ειδικά εξαρτήματα) τακτικά με μια συρματόβουρτσα.
Μια τυχόν αναγκαλα αντικατάσταση του ηλεκτρικού καλωδίου πρέπει να διεξαχθεί από την Bosch ή από ένα εξουσιοδοτημένο κατάστημα Service της Bosch, για να αποφευχθεί έται κάθε διακινδύνευση της ασφάλειας.
Service και παροχή συμβουλών χρήσης
To Service απαντά στις ερωτήσεις σας σχετικά με την επισκευή και τη συντήρηση του προϊόνος σας καθώς για τα κατάλληλα ανταλλακτικά:
www.bosch-pt.com
Η ομάδα παροχής συμβουλών της Bosch απαντά ευχαρίστως στις ερωτήσεις σας σχετικά με τα προϊόντα μας και τα ανταλλακτικά τους.
Δώστε σε όλες τις ερωτήσεις και παραγγελίες ανταλλακτικών οπωσδήποτε το 10ψήφιο κωδικό αριθμό σύμφωνα με την πινακίδα τύπου του προϊόντος.
Ελλάδα
Robert Bosch A.E.
Ερχείας 37
19400 Koprwpi - Aθήνα
Tηλ.: 210 5701258
Φαξ: 210 5701283
www.bosch.com
www.bosch-pt.gr
ABZ Service A.E.
Tηλ.: 210 5701380
Φαξ: 210 5701607
Μεταφορά
Οι περιεχόμενες μπαταρίες ιόντων λιθίου υπόκεινται στις απαι- τήσεις των επικίνδυνων αγαθών. Οι μπαταρίες μπορούν να με- ταφερθούν οδικώς από το χρήστη χωρίς άλλους όρους.
'Отан, όμως, οι μπαταρίες αποστέλλονται από τρίτους (π.χ. αεροπορικώς ή με εταιρία μεταφορών) πρέπει να τηρούνται διάφορες ιδιατερες απαιτήσεις για τη συσκευασία και τη σήμανοη. Εδώ πρέπει, κατά την προετοιμασία του υπό αποστολή τεμαχίου, να ζητηθεί οπωσδήποτε και η συμβουλή ενός ειδικού για επικίνδυνα αγαθά.
Na apostéllete tics mpataples movo otav to peripβλημα είναι άθικτο. Na kolλάte tics yumivés epaφές me kollntikή taivia kai va ouxkeuáζετe tning mpatapia katá tétoio tróπο, õστε autή va μην κουνιέται μέσα στη ouxkeuασία.
Παρακαλούμε να λαμβάνετε επίσης υπόψη σας και τυχόν πιο αυστηρές εθνικές διατάξεις.
Απόσυρση
Τα ηλεκτρικά εργαλεία, οι μπαταρίες, τα εξαρτήματα και οι συσκευασίες πρέπει να ανακυκλώνονται με τρόπο φιλικό προς το περιβάλλον.
Μην ρίχνετε τα ηλεκτρικά εργαλεία και τις μπαταρίες στα απορ- ρίμματα του σπιτιού σας!
Μόνο για χώρες της ΕΕ:
Σύμφωνα με την Κοινοτική Οδηγία 2012/19/ΕΕ τα άχρηστα ηλεκτρικά εργαλεία και σύμφωνα με την Κοινοτική Οδηγία 2006/66/ΕΚ οι χαλασμένες ή αναλωμένες μπαταρίες δεν είναι πλέον υποχρεωτικό να συλλέγονται ξεχωριστά για να ανακυκλωθούν με τρόπο φιλικό προς το περιβάλλον.
Türkçe | 123
Μπαταρίες/Επαναφορτιζόμενες μπαταρίες:
Li-Ion:
Παρακαλούμε να δώσετε προσοχή στις υποδείξεις στο κεφά- λαιο «Μεταφορά», σελίδα 122.
Τηρούμε το δικαιώμα αλλαγών.
