| Produkttyp | Sladdlös oscillerande multiverktyg |
| Märke | Bosch |
| Modell | AdvancedMulti 18 |
| Märkspänning | 18 V |
| Tomgångsvarvtal | 10000 - 20000 varv/min |
| Oscillationsvinkel | 2,8° (vänster/höger) |
| Vikt (utan extrahandtag) | 1,5 kg |
| Vikt (med extrahandtag) | 1,6 kg |
| Verktygsfäste | AutoClic (verktygslöst snabbbyte) |
| Varvtalsförinställning | Ja (ratt med 6 lägen) |
| Constant-Electronic | Ja (håller varvtalet under belastning) |
| Mjukstart | Ja |
| Inbyggd belysning | LED ljuslist 180° |
| Ljudtrycksnivå | 82 dB(A) |
| Ljudeffektnivå | 93 dB(A) |
| Vibrationsvärden (slipning) | a_h = 6 m/s², K = 1,5 m/s² |
| Vibrationsvärden (sticksågning, utan handtag) | a_h = 16 m/s², K = 1,5 m/s² |
| Vibrationsvärden (segmentsågning, utan handtag) | a_h = 14 m/s², K = 1,5 m/s² |
| Kompatibla batterier | PBA 18V... (V- och W-serien) |
| Kompatibel laddare | AL 18.. CV |
| Laddningstemperaturområde | 0 °C till +45 °C |
| Driftstemperaturområde | -20 °C till +50 °C |
| Artikelnummer | 3 603 A04 0.. |
| Användningsområden | Sågning, kapning, slipning, skrapning av trä, plast, metall, mjukt väggkakel |
| Säkerhet | Elektroniskt cellskydd (ECP), automatisk avstängning vid överbelastning/överhettning |
| Underhåll | Rengör ventilationsöppningarna regelbundet; använd en stålborste för Riff-verktyg |
Vanliga frågor - AdvancedMulti 18 BOSCH
Användarfrågor om AdvancedMulti 18 BOSCH
0 fråga om denna apparat. Svara på dem du kan eller ställ din egen.
Ställ en ny fråga om denna apparat
Ladda ner instruktionerna för din Elverktyg i PDF-format gratis! Hitta din manual AdvancedMulti 18 - BOSCH och ta tillbaka ditt elektroniska enhet i hand. På denna sida publiceras alla dokument som behövs för att använda din enhet. AdvancedMulti 18 av märket BOSCH.

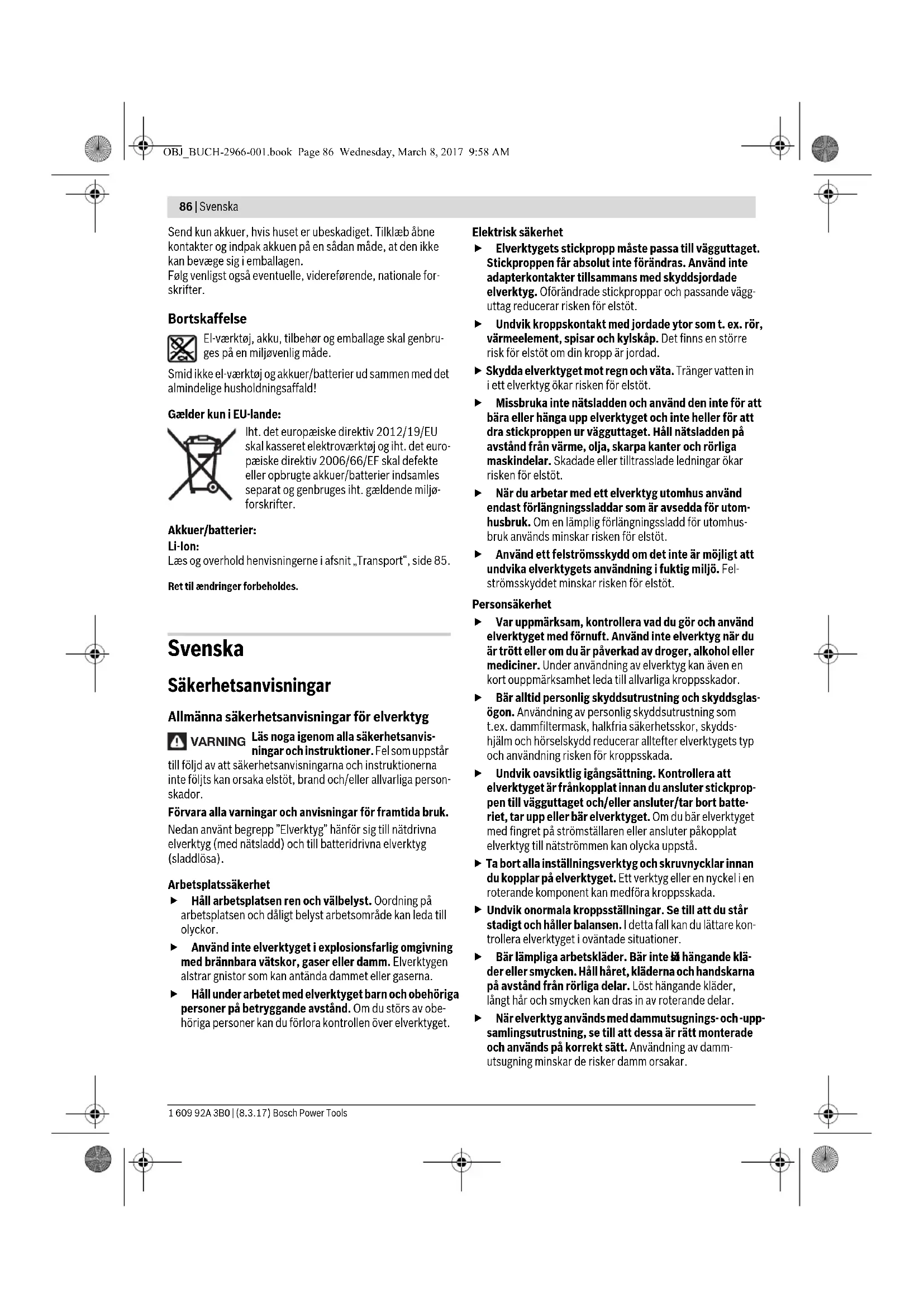

BRUKSANVISNING AdvancedMulti 18 BOSCH
Allmänna säkerhetsanvisningar för elverktyg
WARNING
Läs noga igenom alla säkerhetsanvisningar och instruktioner. Fel som uppstår
till följd av att säkerhetsanvisningarna och instruktionerna inte följts kan orsaka elstöt, brand och/eller allvarliga person-skador.
Förvara alla varningar och anvisningar för framtida bruk.
Nedan använt begrepp "Elverktyg" hänför sig till nätdrivna elverktyg (med nätsladd) och till batteridrivna elverktyg (sladdlösa).
Arbetsplatssäkerhet
Håll arbetsplatsen ren och välbelyst. Oordning på arbetsplatsen och dåligt belyst arbetsområde kan leda till olyckor.
Använd inte elverktyget i explosionsfarlig omgivning med brännbara vätskor, gaser eller damm. Elverktygen alstrar gnistor som kan antända dammet eller gaserna.
Håll under arbetet med elverktyget barn och obehöriga personer på betryggande avständ. Om du störs av obehöriga personer kan du förlora kontrollen över elverktyget.
Elektrisk säkerhet
Elverktygets stickpropp måste passa till vägguttaget. Stickproppen får absolut inte förändras. Använd inte adapterkontakter tillsammans med skyddsjordade elverktyg. Oförändrade stickproppar och passande vägguttag reducerar risken för elstöt.
Undvik kroppskontakt med jordade ytor som t. ex. rör, värmeelement, spisar och kylskåp. Det finns en större risk för elstöt om din kropp är jordad.
- Skydda elverktyget mot regn och väta. Tränger vatten in i ett elverktyg ökar risken för elstöt.
Missbruka inte nätsladden och använd den inte för att bära eller hänga upp elverktyget och inte heller för att dra stickproppen ur vägguttaget. Håll nätsladden på avständ från värme, olja, skarpa kanter och röliga maskindelar. Skadade eller tilltrasslade ledningar ökar risken för elstöt.
När du arbetar med ett elverktyg utomhus använd endast förlängningssladdar som är avsedda för utomhusbruk. Om en lämplig förlängningssladd för utomhusbruk används minskar risken för elstöt.
Använd ett felströmsskydd om det inte är möjligt att undvika elverktygets användning i fuktig miljö. Felströmsskyddet minskar risken för elstöt.
Personsäkerhet
▶ Var uppmärksam, kontrollera vad du gör och använd elverktyget med förnuft. Använd inte elverktyg när du är trött eller om du är påverkad av droger, alkohol eller mediciner. Under användning av elverktyg kan även en kort ouppmärksamhet leda till allvarliga kroppsskador.
Bär alltid personlig skyddsutrustning och skyddsglasögon. Användning av personlig skyddsutrustning som t.ex. dammfiltermask, halkfria säkerhetsskor, skyddshjälm och hörselskydd reducerar alltefter elverktygets typ och användning risken för kroppsskada.
Undvik oavsiktlig igångsättning. Kontrollera att elverktyget är fränkopplat innan du ansluter stickpropen till vägguttaget och/eller ansluter/tar bort batteriet, tar upp eller här elverktyget. Om du här elverktyget med fingret på strömställaren eller ansluter påkopplat elverktyg till nätströmmen kan olycka uppstå.
▶ Ta bort alla inställningsverktyg och skruvnycklar innan du kopplar på elverktyget. Ett verktyg eller en nyckel i en roterande komponent kan medföra kroppsskada.
▶ Undvik onormala kroppsställningar. Se till att du står stadigt och håller balansen. I detta fall kan du lättare kontrollera elverktyget i oväntade situationer.
Bär lämpliga arbetskläder. Bär inte för hängande kläder eller smycken. Håll håret, kläderna och handskarna på avständ från rörliga delar. Löst hängande kläder, långt här och smycken kan dras in av roterande delar.
När elverktyg används med dammutsugnings- och -uppsamlingsutrustning, se till att dessa är rätt monterade och används på korrekt sätt. Användning av dammutsugning minskar de risker damm orsakar.
Svenska | 87
Korrekt användning och hantering av elverktyg
▶ Överbelasta inte elverktyget. Använd för aktuellt arbete avsett elverktyg. Med ett lämpligt elverktyg kan du arbeta bättre och säkrare inom angivet effektområde.
▶ Ett elverktyg med defekt strömställare får inte längre användas. Ett elverktyg som inte kan kopplas in eller ur är farligt och måste repareras.
Dra stickproppen ur vägguttaget och/eller ta bort batteriet innan inställningar utförs, tillbehörsdelar byts ut eller elverktyget lagras. Denna skyddsåtgård förhindrar oavsiktlig inkoppling av elverktyget.
Förvara elverktygen oätkomliga för barn. Låt elverktyget inte användas av personer som inte är förtrogna med dess användning eller inte läst denna anvisning.
Elverktygen är farliga om de används av oerfarna personer.
- Sköt elverktyget omsorgsfullt. Kontrollera att rörliga komponenter fungerar felfritt och inte kärvar, att komponenter inte brustit eller skadats; orsaker som kan leda till att elverktygets funktioner påverkas menligt. Låt skadade delar repareras innan elverktyget tas i bruk. Många olyckor orsakas av dåligt skötta elverktyg.
Håll skärverktygen skarpa och rena. Omsorgsfullt skötta skärverktyg med skarpa eggar kommer inte så lätt i kläm och går lättare att styra.
Använd elverktyget, tillbehör, insatsverktyg osv. enligt dessa anvisningar. Ta hänsyn till arbetsvillkoren och arbetsmomenten. Om elverktyget används på ett sätt som det inte är avsett för kan farliga situationer uppstå.
Omsorgsfull hantering och användning av sladdlösa elverktyg
Ladda batterierna endast i de laddare som tillverkaren rekommenderat. Om en laddare som är avsedd för en viss typ av batterier används för andra batterityper finns risk för brand.
Använd endast batterier som är avsedda för aktuellt elverktyg. Används andra batterier finns risk för kroppsskada och brand.
Håll gem, mynt, nycklar, spikar, skruvar och andra små metallföremål på avständ från reservbatterier för att undvika en bygling av kontakterna. En kortslutning av batteriets kontakter kan leda till brännskador eller brand.
Om batteriet används på fel sätt finns risk för att vätska rinner ur batteriet. Undvik kontakt med vätskan. Vid oavsiktlig kontakt spola med vatten. Om vätska kommer i kontakt med ögonen uppsök dessutom läkare. Batterivätskan kan medföra hudirritation och brännskada.
Service
Låt endast kvalificerad fackpersonal reparera elverktyget och endast med originalreservdelar. Detta garanterar att elverktygets säkerhet upprätthålls.
Säkerhetsanvisningar för sladdlösa multifunktionsverktyg
Håll i elverktyget endast vid de isolerade greppytorna när arbeten utförs på ställen där insatsverktyget kan skada dolda elledningar. Kontakt med en spänningsförande ledning kan sätta maskinens metalldelar under spänning och leda till elstöt.
Använd elverktyget endast för torrslipning. Tränger vatten in i ett elverktyg ökar risken för elstöt.
▶ Observera brandrisk! Undvika att överhetta slipytan och slipmaskinen. Töm dammbehållaren före arbetspauser. Slipdammet i dammpåsen, mikrofiltret, papperspåsen (eller i filterpåsen resp. dammsugarens filter) kan under ogynnsamma förhållanden antändas av t.ex. gnistor som bildas vid slipning av metall. Särskilt farligt är ett slipdamm som innehåller lack-, uratanrester eller andra kemiska ämnen som kan antändas när arbetsstycket efter en längre tids arbete blir hett.
Se till att hålla händerna utanför sågområdet. För inte in handen under arbetsstycket. Kontakt med sågbladet medför risk för personskada.
Använd lämpliga detektorer för lokalisering av dolda försörjningsledningar eller konsultera lokalt distributionsföretag. Kontakt med elledningar kan förorsaka brand och elstöt. En skadad gasledning kan leda till explosion. Borrning i vattenledning kan förorsaka sakskador.
Häll i elverktyget med båda händerna under arbetet och se till att du står stadigt. Elverktyget kan styras säkrare med två händer.
- Säkra arbetsstycket. Ett arbetsstycke som är fastspänt i en uppspänningsanordning eller ett skruvstycke hålls säkrare än med handen.
- Öppna inte batteriet. Detta kan leda till kortslutning.
Skydda batteriet mot hög värme som t.ex. längre solbestrålning, eld, vatten och fukt. Explosionsrisk föreligger.
- Iskadat eller felanvänt batteri kan ångor uppstå. Tillför friskluft och uppsök läkare vid åkommor. Ångorna kan leda till irritation i andningsvägarna.
Använd batteriet endast med Bosch elverktyget. Detta skyddar batteriet mot farlig överbelastning.
▶ Batteriet kan skadas av vassa föremål som t. ex. spikar eller skruvmejslar eller på grund av yttre påverkan. En intern kortslutning kan uppstå och rök, explosion eller överhettning kan förekomma hos batteriet.
Använd skyddshandskar vid byte av insatsverktyg. Insatsverktygen värms upp under en längre användning.
Använd inte skavkniven på fuktigt material (t.ex. tape- ter) och inte heller på fuktigt underlag. Om vatten tränger in i ett elverktyg ökar risken för en elstöt.
▶ Behandla inte arbetsytan med vätskor som innehåller lösningsmedel. När materialet vid skrapning värms upp kan giftiga ångor uppstå. - Var ytterst försiktig vid hantering av skavkniv. Verktyget är mycket vasst och risk finns för kroppsskada.
88 | Svenska
Produkt- och kapacitetsbeskrivning
Läs noga igenom alla säkerhetsanvisningar och instruktioner. Fel som uppstår till följd av att säkerhetsanvisningarna och instruktionerna inte följts kan orsaka elstöt, brand och/eller allvarliga personskador.
Ändamålsenlig användning
Elverktyget är avsett för sågning och kapning av trävirke, plast, gips, ickejärn-metaller och fästelement (som t.ex. spikar, klämmor). Verktyget kan även användas för bearbetning av mjuka väggkakel samt för torr slipning och skrapning av mindre ytor. Verktyget är speciellt lämpligt för exakta arbeten nära kanter.
Belysningen i detta elverktyg är avsett för att belysa verktygets direkta arbetsområde och är inte lämpligt för att lysa upp rum i bostaden.
Illustrerade komponenter
Numreringen av komponenterna hänvisar till illustration av elverktyget på grafiksida.
1 AutoClic-spak för verktygsupplåsning
2 Strömställare Till/Från
3 Indikering av batteriets laddningstillständ
4 Sekundärbatteri
5 Batteriets upplåsningsknapp
6 Ställratt slagtalsförval
7 Ventilationsöppningar
8 Vibrationsdämpande extrahandtag (isolerad greppyta)*
9 Gänga för stödhandtag
10 Verktygsfäste
11 180°-ljusband
12 Sågblad*
13 Slipplatta*
14 Slippapper*
15 Djupanslag*
16 Segmentsågklinga*
17 Handgrepp (isolerad greppyta)
18 Utsugningsslang*
19 Utsugningsadapter*
20 Dammsugutrustning*
21 Spännspak till dammbortsugningen
* I bruksanvisningen avbildat och beskrivet tillbehör ingår inte i standardleveransen. I vårt tillbehörsprogram beskrivs allt tillbehör som finns.
Tekniska data
| Sladdlöst multifunktionsverktyg AdvancedMulti 18 | ||
| Produktnummer | 3 603 A04 0.. | |
| Förval av svängningstal | ● | |
| Konstantelektronik | ● | |
| Mjukstart | ● | |
| Verktygsupptagning AutoClic | ● | |
| Märkspänning | V= 18 | |
| Tomgångsvarvtal n0 min | -1 | 10000–20000 |
| Oscillationsvinkel vänster/höger | ° | 2,8 |
| Vikt motsvarandeEPTA-Procedure 01:2014- utan tilläggshandtag | kg | 1,5 |
| - med tilläggshandtag | kg | 1,6 |
| Tillåten omgivnings-temperatur-v i d l a d d n i n g | °C | 0...+45 |
| - v i d d r i f t * o c h l a g r i Q g | -20...+50 | |
| Rekommenderade batterier | PBA 18V....V-.PBA 18V....W-. | |
| Rekommenderade laddare | AL 18.. CV | |
| * begränsad effekt vid temperaturer <0 °CTekniska data baserade på medlevererad batterimodul. | ||
Buller-/vibrationsdata
Bullernivåvärde förmedlas enligt EN 60745-2-4.
Maskinens A-vägda ljudnivå uppnår i typiska fall: Ljudtrycksnivå 82 dB(A); ljudeffektnivå 93 dB(A). Onoggrannhet K = 3 dB.
Använd hörselskydd!
Arbete utan stödhandtag
Totala vibrationsemissionsvärden a_h (vektorsumma ur tre riktningar) och onoggrannhet K framtaget enligt EN 60745-2-4:
Slingor: a_h=6 m/s^2 , K=1,5 m/s ^2 ,
Arbete med stödhandtag
Totala vibrationsemissionsvärden a_h (vektorsumma ur tre riktningar) och onoggrannhet K framtaget enligt EN 60745-2-4:
Slingor: a_h=6m/s^2, K=1,5m/s^2 ,
Såga med doppstågblad: a_h=20m/s^2, K=2,5m/s^2 ,
Såga med segmentssågblad: a_h=16m/s^2, K=1,5m/s^2 .
Mätningen av den vibrationsnivå som anges i denna anvisning har utförts enligt en mätmetod som är standardiserad i EN 60745 och kan användas vid jämförelse av olika elverktyg. Mätmetoden är även lämplig för preliminär bedömning av vibrationsbelastningen.
Svenska|89
Den angivna vibrationsnivån representerar den huvudsakliga användningen av elverktyget. Om däremot elverktyget används för andra ändamål, med olika tillbehör, med andra insatsverktyg eller inte underhållits ordentligt kan vibrationsnivån avvika. Härvid kan vibrationsbelastningen under arbetsperioden öka betydligt.
För en exakt bedömning av vibrationsbelastningen bör även de tider beaktas när elverktyget är frånkopplat eller är igång, men inte används. Detta reducerar tydligt vibrationsbelastningen för den totala arbetsperioden.
Bestäm extra säkerhetsåtgärder för att skydda operatören mot vibrationernas inverkan t. ex.: underhåll av elverktyget och insatsverktygen, att hålla händerna varma, organisation av arbetsförloppen.
Montage
Batteriets laddning
Använd endast de laddare som anges på tillbehörssidan. Endast denna typ av laddare är anpassad till det litium-jonbatteri som används i elverktyget.
Anvisning: Batteriet levereras ofullständigt uppladdat. För full effekt ska batteriet före första användningen laddas upp i laddaren.
Litiumjonbatteriet kan när som helst laddas upp eftersom detta inte påverkar livslängden. Batteriet skadas inte om laddning avbryts.
Litium-jonbatteriet är med "Electronic Cell Protection (ECP)" skyddad mot djupurladdning. Vid urladdat batteri kopplar skyddskopplingen från elverktyget: Insatsverktyget roterar inte längre.
Anvisning: Om elverktyget på grund av urladdat eller överhettat batteri automatiskt kopplas från, stäng av elverktyget med strömställaren Till/Från 2. Ladda upp batteriet resp. låt det svalna innan elverktyget återinkopplas. I annat fall finns risk för att batteriet skadas.
Batteriet 4 är försedd med två låssteg som hindrar batteriet från att falla ut om dess upplåsningsknapp 5 oavsiktligt trycks. När batteriet är insatt i elverktyget hålls den med en fjäder i rätt läge.
Ta bort batteriet 4 genom att trycka på upplåsningsknappen 5 och dra sedan batteriet bakåt ur elverktyget. Bruka inte våld.
Batteriets laddningsindikering
Batteriladdningsindikatorn 3 signalerar vid påslaget elverktyg den batterikapacitet som ännu finns att tillgå och vid eventuell överbelastning av verktyget.
Indikering Kapacitet
3 gröna lysdioder lyser konstant ≥66 %
2 gröna lysdioder lyser konstant 33–66 %
1 grön lysdiod lyser konstant 10–33 %
1 grön lysdiod blinkar ≤10 %
Blinkar batteriladdningsindikatorn 3 med rött ljus är elverktyget överbelastat. Beakta anvisningarna i avsnittet "Temperaturberoende överbelastningsskydd", sidan 94.
Verktygsbyte
Ta bort batteriet innan åtgärder utförs på elverktyget (t.ex. underhåll, verktygsbyte etc.) samt före transport och lagring. Om strömställaren Till/Från oavsiktligt påverkas finns risk för personskada.
Använd skyddshandskar vid verktygsbyte. Risk finns för kroppsskada om insatsverktyg berörs.
Beakta de verktyg, som är avsedda för din apparat.
Insatsverktyg AdvancedMulti 18
| STARLOCK | √ | |
| STARLOCK PLUS | × | |
| STARLOCK MAX | × |

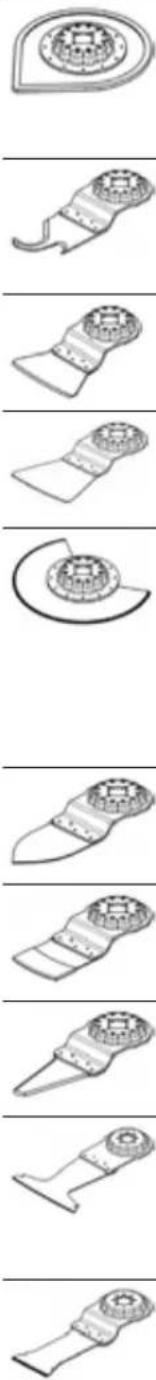

Val av insatsverktyg
Tabellen nedan tar upp exempel på insatsverktyg. Ytterligare insatsverktyg finns i Bosch omfångsrika tillbehörsprogram.
Insatsverktyg Material Användning
 | Bimetall segment-sågklinga | Trämaterial,Plast,Ickejärn-metaller | Kap- och insågssnitt; även för sågning invid kanter, i hörnoch på svårtillgängliga platser;Exempel: avkortning av monterade golvlister eller dörrkar-mar, insågning vid passning av golvpaneler |
 | Slipplatta för slippapper Serie Delta 93 mm | Beroende på slippappret | Ytslipning av ränder, i hörn eller på svåråtkomliga ställen; alltefter slippapper t.ex. för slipning av trä, färg, stenFiber för rengöring och för strukturering av trä, rostborttag- ning på metaller och för slipning av lacker, poleringsfilt för förpolering |
Bosch Power Tools 1 609 92A 3B0 | (8.3.17)
90 | Svenska
| Insatsverktyg Material Användning | |||
 | Profilslip Trä, | Rör/Profiler,Färg,Lacker,Fyllare,Metall | Bekväm och effektiv slipning av profiler upp till den diameter på 55 mm;röda slipblad för slipning av trä, rör/profiler, lacker, fyllare och metall |
 | Bi-metallinsticks-sågblad för trä och metall | Mjukt trä,Mjuka plaster,Gipskartong,Tunnväggiga aluminium och icke järnhaltiga metall-profiler,Tunna plåtar,Ej härdade spikar och skruvar | Mindre kapnings- och doppningssnitt;Exempel: skära ur ursparningar för uttag, kapning i plan av kopparrör, doppsnitt i gipskartongplattorFiligrana anpassningsarbeten i trä;Exempel: ursparningar för lås och eftersågning av beslag |
 | Sågblad i kolstål för trä | Trämaterial,Mjuka plaster | Kapning och djupa instickssnitt; även för sågning nära kant,i hörn och på svåråtkomliga ställen;Exempel: smalt instickssnitt i massivt trä för montering av ett ventilationsgaller |
 | Bi-metall dopp-sågblad för hårda träslag | Hårda träslag,ytbehandlade plattor | Doppsnitt i ytbehandlade plattor eller hårda träslag;Exempel: inmontering av takfönster |
 | HM-doppsågblad metall | Metall,Kraftigt abrasiva material,Fiberglas,Gipskartong,Cementbundna fiberplat-tor | Doppsnitt i kraftigt abrasiva material eller metall;Exempel: kapning av köksfrontövertäckningar, enkel kap-ning av härdade skruvar, spikar och rostfritt stål |
 | Bi-metallinsticks-sågblad för trä och metall | Mjukt trä,Hårda träslag,Fanéerade skivor,Plastbelagda plattor,Ej härdade spikar och skruvar | Doppsnitt i ytbehandlade plattor eller hårt trä;Exempel: kapa dörrsargar, ursparningar för en hyllbräda |
 | Räfflad segment-sågklinga i hård-metall | Cementfogar,Mjuk väggklinker,Glasfiberförstärkta plas-ter,Porbetong | Skärning och kapning invid kanter, i hörn och på svårtill-gängliga platser;Exempel: rengöring av fogar mellan väggplattor efter för-bättringar, sågning av urtag i stenplattor, gipsplattor eller plast |
 | Diamant-Riff-seg-mentssågblad | Cementfogar,Mjuk väggklinker,Epoxidharts,Glasfiberförstärkta plaster | Exakt utfräsning och kapning av klinker-fogmaterial, epox-idhartser och glasfiberförstärkta plaster;Exempel: utskärning av mindre utskärningar i mjuk vägg-klinkler och fräsning av ursparningar i glasfiberförstärkt plast |
 | HM-riff-deltaplatta | Mortel,Betongrester,Trä,Abrasiva material | Raspa och slipa på hårt underlag;Exempel: borttagning av mortel och borttagning av kakel-och klinkerlim (t.ex. vid borttagning av skadade plattor),borttagning av mattlimrester |
Svenska|91
| Insatsverktyg Material Användning | |||
 | HM-Riff-mortel-borttagare | Mortel,Fogar,Epoxidharts,Glasfiberförstärkta plaster,Abrasiva material | Utfräsning och kapning av fog- och kakel- och klinkermaterial, liksom raspning och slipning på hårt underlag;Exempel: borttagning av kakel- och klinkerlim och fogmor-tel |
 | HCS multi-kniv | Takpapp,Mattor,Konstgräs,Kartong,PVC-golv | Snabba och exakta snitt i mjuka material och flexibla abra-siva material;Exempel: skära mattor, kartong, PVC-golv, takpapp etc. |
 | Skavkniv, styv | Mattor,Mortel,Betong,Kakel- och klinkerlim | Skrapa på hårt underlag;Exempel: borttagning av mortel, kakel- och klinkerlim,betong- och mattlimsrester |
 | Skavkniv, flexibel | Mattlim,Färgrester,Silikon | Flexibel skrapning på mjukt underlag;Exempel: borttagning av silikonfogar, mattlims- och färg-rester |
 | Bimetallkniv med segmentvågsslip-ning | Isoleringsmaterial,Isoleringsmaterial,Golvplattor,Golvljudsisoleringsmat-rial,Kartong,Mattor,Gummi,Läder | Exakta snitt i mjuka material;Exempel: Kapning av isoleringsplattor, ytplan kapning avutstickande isoleringsmaterial |
 | |||
 | HM-Riff-slipfingrar | Trä,Färg | Slipning av trä och färg på svåråtkomliga ställen utan slippapper;Exempel: slipning av färg mellan fönsterluckslameller, slip-ning av trägolv i hörn |
 | HM-Riff-doppsåg-blad | Fiberglas,Mortel,Trä | Doppsnitt i kraftigt abrasiva material;Exempel: fräsning av tunn mosaikkakel eller klinker |
 | HCS-universalfog-skärare | Expansionsfogar,Fönsterkitt,Isoleringsmaterial (sten-ull) | Skära och kapa mjuka material;Exempel: skära silikon-expansionsfogar eller fönsterkitt |
 | Bi-metallinsticks-sågblad för trä och metall | Mjukt trä,Hårda träslag,Fanéerade skivor,Plastbelagda plattor,Ej härdade spikar ochskruvar | Snabba och djupa doppsnitt i trä och metall;Exempel: snabba smitt i trä med spik, djupa doppsnitt iytbehandlade plattor och exakt kapning av dörrsargar |
 | HM-doppsågblad metall | Rostfritt stål (Inox),Skruv och spik,Epoxidharts,Glasfiberförstärkta plaster,Fiberglas,Gipskartong,Porbetong | Snabba och djupa doppsnitt i kraftigt abrasiva materialeller metall;Exempel: kapning av köksfrontövertäckningar, enkel kap-ning av härdade skruvar, spikar och rostfritt stål |
Bosch Power Tools 1 609 92A 3B0 | (8.3.17)
92 | Svenska
Insatsverktyg Material Användning
Bi-metallinsticks- sågblad för trä och metall
Trä, Abrasiva trämaterial, Plaster, Härdade spikar och skru- var, Rör i icke järn-metaller
Snabba och djupa doppsnitt i trä, abrasiva trämaterial och plaster; Exempel; snabb kapning av rör i icke järnmetaller och mindre profiler, enkla snitt i ej härdade spikar, skruvar och mindre stålprofiler
Sågblad i kolstål för trä
Mjukt trä, Dymlingar, Tappar, Möbelelement
Snabba och djupa doppsnitt; även för kantnära sågning i hörn och svåråtkomliga ställen; Exempel: Djupa doppsnitt i mjukt trä för inbyggnad av ett ventilationsgaller
Insättning av insatsverktyg (se bild A)
Lägg insatsverktyget på ett jämnt underlag. Texten på insatsverktyget måste vara läsbart ovanifrån.
Vrid insatsverktyget i en position som passar arbetet. Tolv positioner med 30° förskjutning är möjliga.
Tryck elverktyget på insatsverktyget i den önskade vinkeln tills det hakar fast hörbart.
- Kontrollera att insatsverktyget sitter stadigt. Felaktigt eller dåligt fastsatta insatsverktyg kan lossa under arbetet och leda till personskada.
Borttagning av insatsverktyget (se bild B)
Öppna AutoClic-spaken 1 till anslag. Insatsverktyget kastas av.
Montera och ställa in djupanslag
Djupanslaget 15 kan användas vid arbete med segmentsågblad.
Ta vid behov bort eventuellt monterat insatsverktyg.
Skjut djupanslaget 15 med textsidan uppåt över verktygsfästet 10 mot stopp på elverktygets motorhuvud.
Djupanslaget är avsett för följande sågdjup:
- Med segmentsågklingor ACZ 85 .. och en diameter på 85 mm: Sågdjup 8 mm, 10 mm, 12 mm och 14 mm (märkning i större skrift på djupanslaget och saknar klämmor).
- Med segmentsågklingor ACZ 100 .. och en diameter på 100 mm: Sågdjup 14 mm, 16 mm, 18 mm och 20 mm (märkning i mindre skrift på djupanslaget och i klämmorna).
Sätt in passande segmentsågblad för önskat kapningsdjup. Skjut djupanslaget 15 från verktygsfästet 10 i riktning mot tillsatsverktyget tills du kan vrida det fritt. Vrid djupanslaget
15 så att önskat kapningsdjup ligger över det avsnitt av sågbladet som ska användas för sågning. Skjut djupanslaget 15 till anslag igen på elverktygets drivning.
Demontera djupanslaget 15 för alla andra sågdjup och när andra insatsverktyg används. Ta bort insatsverktyget och dra bort djupanslaget från motorhuvudet.
Montering av stödhandtag (extra tillbehör)
Det vibrationsdämpande extra handtaget gör att arbetet blir säkrare och behagligare.
Skruva fast stödhandtaget 8 i relation till arbetssätt till höger eller vänster om växelhuset.
Elverktyget får inte längre användas om stödhandtaget skadats. Gör inga förändringar på stödhandtaget.
Montering/byte av slippapper på slipplattan
Slipplattan 13 är försedd med en kardborrsväv för snabb och enkel infästning av slippapperen med kardborrssystem.
Knacka slipplattans 13 kardborrsväv ren innan slippapperet 14 sätts på för att uppnå optimal infästning.
Lägg upp slippapperet 14 kant i kant med en sida på slipplattan 13, tryck sedan kraftigt fast slippapperet på slipplattan.
För att optimal dammutsugning ska kunna garanteras måste slippapperets hål överensstämma med slipplattans.
För borttagning av slippapperet 14 grip tag i ett hör och dra av papperet från slipplattan 13.
Alla typer av slippapper, poler- och reng öringsfilt i Serie Delta 93 mm i Bosch tillbehörsprogram kan användas.
Sliptillbehör som fiber/polerfilt placeras på samma sätt på slipplattan.
Val av slippapper
Slippapper finns att tillgå i olika utföranden som motsvarar material som ska bearbetas och önskad nedslipningseffekt:
Slippapper Material Användning Kornstorlek
röd kvalitet
| - Allt trävirke (t.ex. hårt trä, mjukt trä, spånskivor, byggskivor)- Metallmaterial | För förslipning t. ex. av råa, ohyvlade bjälkar och brädor grov 40 | 60 | |
| För planslipning och planing av mindre ojämnheter | medelgrov 80 | 100 | |
| 120 | |||
| För färdig- och finslipning av trä | fin 180 | 240 | |
| 320 | |||
| 400 | |||
1 609 92A 3B0 | (8.3.17) Bosch Power Tools
Svenska|93
Slippapper Material Användning Kornstorlek
vit kvalitet
| - Färg | För nedslipning av färg grov 40 | |
| - Lack | 60 | |
| - Fyllnadsmede | För slipning av grundfärg (t.ex. för att ta bort pensel-drag, färgdroppar och löpande färg) | medelgrov 80 |
| - Packel | 100 | |
| 120 | ||
| För slipning av mellanstrykningsfärg före lackering | fin 180 |
Damm-/spånutsugning
- Dammet från material som t. ex. blyhaltig målning, vissa träslag, mineraler och metall kan vara hälsovådligt. Beröring eller inandning av dammet kan orsaka allergiska reaktioner och/eller andningsbesvär hos användaren eller personer som uppehåller sig i närheten.
Vissa damm från ek eller bok anses vara cancerogena, speciellt då i förbindelse med tillsatsämnen för träbehandling (kromat, träkonserveringsmedel). Endast yrkesmän får bearbeta asbesthaltigt material. - Använd om möjligt en för materialet lämplig dammut-sugning.
- Se till att arbetsplatsen är väl ventilerad.
- Vi rekommenderar ett andningsskydd i filterklass P2.
Beakta de föreskrifter som i aktuellt land gäller för bearbetat material.
▶ Undvik dammanhopning på arbetsplatsen. Damm kan lätt självantändas.
Anslutning av dammutsugning (extra tillbehör)
Dammutsugning 20 är endast avsedd för arbeten med slipplatta 13 i kombination med andra insatsverktyg har den ingen nytta.
Använd vid slipning dammutsugningsutrustning.
För montering av dammutsugning 20 (tillbehör) ta bort insatsverktyget och djupanslaget 15.
Skjut dammbortsugningen 20 över verktygsupptagningen 10 ända till anslaget på elverktygets spännhals. Vrid dammbortsugningen till den önskade positionen (ej direkt under elverktyget). Tryck på spännspaken 21 för att fixera dammbortsugningen.
Sätt bortsugningsslangens 18 verktygsmuff på bortsugningsstutsen 19. Anslut bortsugningsslangen 18 till en dammsugare (tillbehör).
En översikt över hur koppling sker till olika dammsugare hittar du på grafiksidan.
Dammsugaren måste vara lämplig för det material som ska bearbetas.
Använd för utsugning av hälsovådligt och cancerframkallande eller torrt damm en specialdammsugare.
Drift
Driftstart
Insättning av batteri
Anvisning: Använd endast för elverktyget lämpliga batterier, i annat fall finns risk för felfunktion eller skador på elverktyget. Skjut framifrån in uppladdat batteri 4 i elverktygets fot. Tryck fullständigt in batteriet i foten tills det röda strecket inte längre är synligt och batteriet är stadigt låst.
In- och urkoppling
För inkoppling av elverktyget skjut strömställaren 2 framåt så långt att på strömställaren Till/Från "I" visas.
Den elektroniska mjukstarten begränsar vridmomentet vid inkoppling och förlänger motorns brukstid.
Den inbyggda konstantelektroniken håller oscillationen i det närmaste konstant även på tomgång och under belastning samt garanterar en jämn arbetseffekt.
För frånkoppling av elverktyget skjut strömställaren 2 bakåt så långt att på strömställaren Till/Från "0" visas.
För att spara energi, koppla på elverktyget endast när du vill använda det.
180° Ijusbandet förbättrar siktförhållandena i det omedelbara arbetsområdet. Det tänds och släcks automatiskt med elverktyget.
Rikta inte blicken direkt mot arbetslampan, ljuset kan blända!
Förval av svängningstal
Med ställratten för förval av svängningstal 6 kan önskat svängningstal väljas även under drift.
Erforderligt svängningstal är beroende av material och arbetsbetingelser, prova dig fram till bästa inställning genom praktiska försök.
För sågning, kapning och slipning av hårda material som t.ex. trä eller metall rekommenderas slagfrekvenssteget "6" och för mju-kare material som t.ex. plast använd slagfrekvenssteget "4".
Arbetsanvisningar
▶ Vänta tills elverktyget stannat helt innan du lägger bort det.
▶ Innan åtgärder utförs på elverktyget ska batterimodulen tas ut.
94 | Svenska
Anvisning: Se till att elverktygets ventilationsöppningar 7 inte blockeras under arbetet eftersom detta reducerar elverktygets livslängd.
Kontrollera vid arbetet med verktyg i kolstål att verktygets beläggning är felfri.
Arbetsprincip
Den oscillerande drivningen får insatsverktyget att svänga fram och tillbaka upp till 20000 gånger per minut i en vinkel på 2,8°. Detta ger möjlighet till exakta arbeten i trånga utrymmen.
Använd verktyget med lågt och jämnt anliggningstryck, i annat fall försämras arbetseffekten och risk finns att insatsverktyget läser sig.
Under arbetets gång för elverktyget fram och tillbaka, för undvikande av att insatsverktyget blir för varmt eller att det låser sig.
Sågning
Använd endast oskadade, felfria sågblad. Deformerade eller oskarpa sågblad kan brytas, negativt påverka snittet eller orsaka bakslag.
- Vid sågning av lätt byggmaterial beakta lagbestämmelserna och materialtillverkarens rekommendationer.
Det är endast tillåtet att använda insågning i mjuka material såsom trä, gipskartong etc.
Kontrollera före sågning med kolstålssågblad (HCS) i trävirke, spånskiva, byggmaterial etc. att inga främmande föremål såsom spika, skruvar e.d. finns i materialet. Ta bort eventuella främmande föremål eller använd bimetallsågblad.
Kapning
Anvisning: Observera vid kapning av väggplattor att verktyget utsätts för stor förslitning vid användning under längre tid.
Slipa
Avverkningseffekten och slipbilden bestäms främst av valt slippapper, förvald oscillationsfrekvens och anliggningstrycket. Endast felfria slippapper ger gott slipresultat samtidigt som de skonar elverktyget.
Slippapperen kan användas under en längre tid om slipning sker med jämnt anliggningstryck.
Ett kraftigt ökat anliggningstryck medför inte en högre slipeffekt, utan kraftigare förslitning på elverktyg och slippapper.
För punktexakt slipning av hörn, kanter och svåråtkomliga partier kan även slipplattans spets eller kant användas.
Vid punktuell slipning kan slippapperet bli hett. Reducera slagfrekvensen och anliggningstrycket och låt slippapperet regelbundet avkylas.
Slippapper som använts för slipning av metall får inte längre användas för andra material.
Använd endast original Bosch sliptillbehör.
Använd vid slipning dammutsugningsutrustning.
Skrapning
Välj för skrapning en hög oscilleringsfrekvens.
Arbeta på mjukt underlag (t.ex. trä) i liten vinkel och med lågt anliggningstryck. Spackelspaden kan i annat fall skära in i underlaget.
Temperaturberoende överbelastningsskydd
Elverktyget kan inte överbelastas om användning sker enligt föreskrifterna. Vid för stark belastning eller vid temperaturer som avviker från tillåten temperaturintervall stängs elverktyget av. Vid automatisk avstängning, stäng av elverktyget, låt batteriet kylas av och slå därefter på elverktyget igen.
Anvisningar för korrekt hantering av batterimodulen
Skydda batterimodulen mot fukt och vatten.
Batterimodulen får endast lagras inom ett temperaturområde mellan -20 °C och 50 °C. Låt därför inte batterimodulen t.ex. på sommaren ligga kvar i bilen.
Är brukstiden efter uppladdning onormalt kort tyder det på att batterierna är förbrukade och måste bytas mot nya.
Beakta anvisningarna för avfallshantering.
Underhåll och service
Underhåll och rengöring
▶ Innan åtgärder utförs på elverktyget ska batterimodulen tas ut.
Håll elverktyget och dess ventilationsöppningar rena för bra och säkert arbete.
Rengör riffinsatsverktygen (tillbehör) regelbundet med en stålborste.
Om nätsladden för bibehållande av verktygets säkerhet måste bytas ut, ska byte ske hos Bosch eller en auktoriserad serviceverkstad för Bosch-elverktyg.
Kundtjänst och användarrådgivning
Kundservicen ger svar på frågor beträffande reparation och underhåll av produkter och reservdelar. Sprängskisser och information om reservdelar hittar du på:
www.bosch-pt.com
Bosch användarrådgivningsteamet hjälper gärna vid frågor som gäller våra produkter och tillbehör.
Ange alltid vid förfrågningar och reservdelsbeställningar det 10-siffriga produktnumret som finns på produktens typskylt.
Svenska
De litiumjonbatterier som ingår är underkastade kraven för farligt gods. Användaren kan utan ytterligare förpliktelser transportera batterierna på allmän väg.
Vid transport genom tredje person (t. ex. flygfrakt eller spedition) ska speciella villkor för förpackning och märkning beak-
Norsk | 95
tas. I detta fall bör vid förberedelse av transport en expert för farligt gods konsulteras.
Batterier får försändas endast om höljet är oskadat. Tejpa öppna kontakter och förpacka batteriet så att det inte kan röras i förpackningen.
Beakta även tillämpliga nationella föreskrifter.
Avfallshantering
Elverktyg, batterier, tillbehör och förpackning ska omhändertas på miljövänligt sätt för återvinning.
Släng inte elverktyg och inte heller batterier i hushållsavfall!
Endast för EU-länder:
Enligt europeiska direktivet 2012/19/EU måste obrukbara elverktyg och enligt europeiska direktivet 2006/66/EG felaktiga eller förbrukade batterier separat omhändertas och på miljövänligt sätt lämnas in för återvinning.
Beakta anvisningarna i avsnittet "Transport", sida 94.
Ändringar förbehålles.
