| Producttype | Draadloze oscillatie multifunctioneel gereedschap |
| Merk | Bosch |
| Model | AdvancedMulti 18 |
| Nominale spanning | 18 V |
| Onbelaste snelheid | 10000 - 20000 omw/min |
| Oscillatiehoek | 2,8° (links/rechts) |
| Gewicht (zonder extra handgreep) | 1,5 kg |
| Gewicht (met extra handgreep) | 1,6 kg |
| Gereedschapshouder | AutoClic (gereedschapsloze snelle wissel) |
| Snelheidsvoorselectie | Ja (6-standen draaischijf) |
| Constant-Electronic | Ja (snelheidsbehoud onder belasting) |
| Zachte start | Ja |
| Geïntegreerde verlichting | LED-lichtstrip 180° |
| Geluidsdrukniveau | 82 dB(A) |
| Geluidsvermogensniveau | 93 dB(A) |
| Trillingswaarden (schuren) | a_h = 6 m/s², K = 1,5 m/s² |
| Trillingswaarden (duikzaag, zonder handgreep) | a_h = 16 m/s², K = 1,5 m/s² |
| Trillingswaarden (segmentzagen, zonder handgreep) | a_h = 14 m/s², K = 1,5 m/s² |
| Compatibele accus | PBA 18V... (V- en W-serie) |
| Compatibele lader | AL 18.. CV |
| Laadtemperatuurbereik | 0 °C tot +45 °C |
| Bedrijfstemperatuurbereik | -20 °C tot +50 °C |
| Artikelnummer | 3 603 A04 0.. |
| Toepassingen | Zagen, doorslijpen, schuren, schrapen van hout, kunststoffen, metalen, zachte muurtegels |
| Veiligheid | Elektronische celbescherming (ECP), automatische uitschakeling bij overbelasting/oververhitting |
| Onderhoud | Ventilatieopeningen regelmatig reinigen; gebruik een metalen borstel voor Riff-gereedschappen |
Veelgestelde vragen - AdvancedMulti 18 BOSCH
Gebruikersvragen over AdvancedMulti 18 BOSCH
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Elektrisch gereedschap in PDF-formaat gratis! Vind uw handleiding AdvancedMulti 18 - BOSCH en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. AdvancedMulti 18 van het merk BOSCH.
GEBRUIKSAANWIJZING AdvancedMulti 18 BOSCH
nl Oorspronkelijke gebruiksaanwijzing
da Original brugsanvisning
sv Bruksanvisning i original
no Original drillsinstruks
Nederlands ......Pagina 67
Dansk.... Side 77
Svenska.... Sida 86
Norsk Side 95
Suomi....Sivu 104
Ελληνικά.Σελίδα 112
Türkçe Sayfa 123
CE

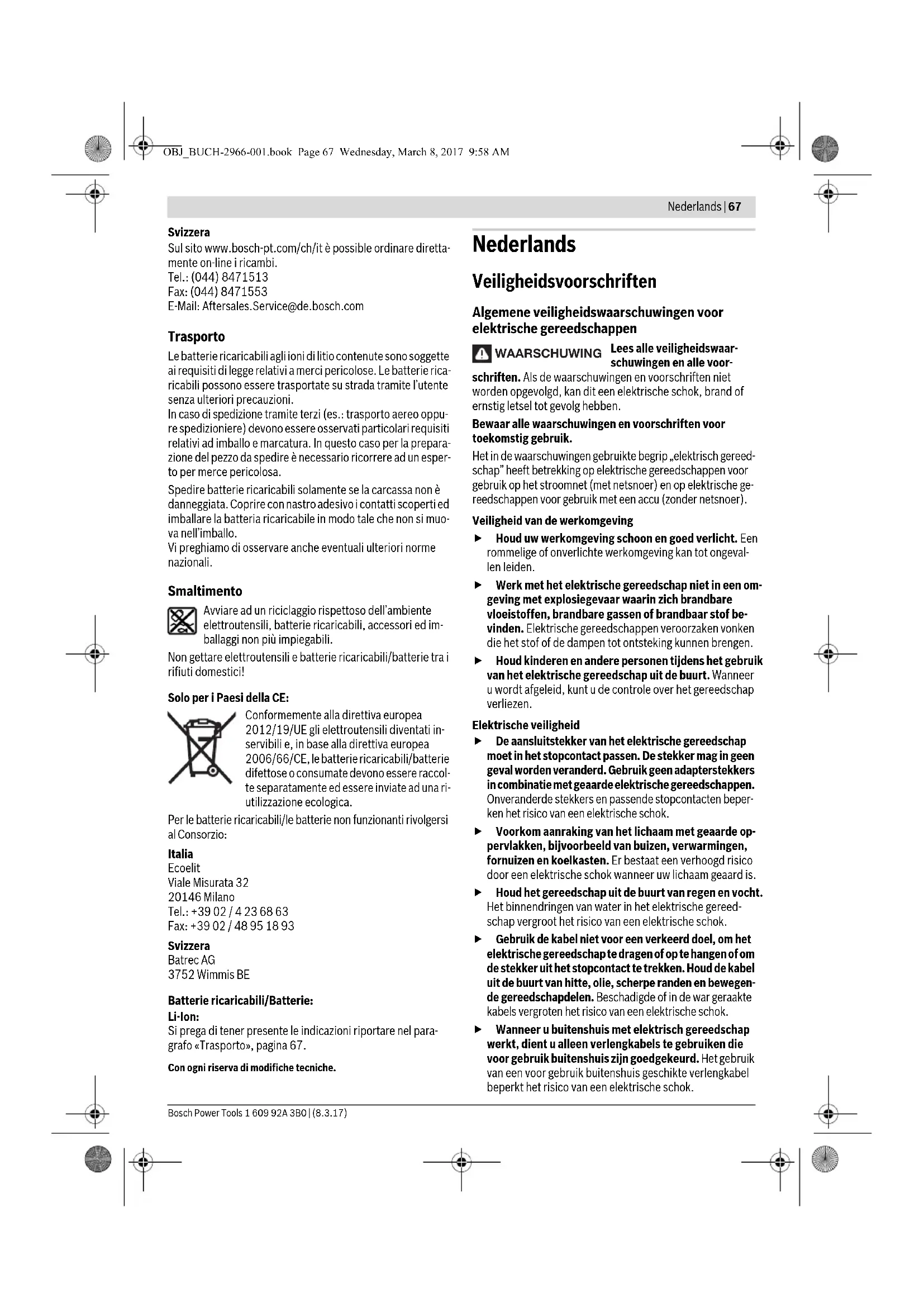

Veiligheidsvoorschriften
Algemene veiligheidswaarschuwingen voor elektrische gereedschappen
WAARSCHUWING
Lees alle veiligheidswaarschuwingen en alle voor-
schriften. Als de waarschuwingen en voorschriften niet worden opgevolgd, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben.
Bewaar alle waarschuwingen en voorschriften voor toekomstig gebruik.
Het in de waarschuwingen gebruikte begrip „elektrisch gereedschap” heeft betrekking op elektrische gereedschappen voor gebruik op het stroomnet (met netsnoer) en op elektrische gereedschappen voor gebruik met een accu (zonder netsnoer).
Veiligheid van de werkomgeving
Houd uw werkomgeving schoon en goed verlicht. Een rommelige of onverlichte werkomgeving kan tot ongevalen leiden.
▶ Werk met het elektrische gereedschap niet in een omgeving met explosiegevaar waarin zich brandbare vloeistoffen, brandbare gassen of brandbaar stof bevinden. Elektrische gereedschappen veroorzaken vonken die het stof of de dampen tot ontsteking kunnen brengen.
Houd kinderen en andere personen tijdens het gebruik van het elektrische gereedschap uit de buurt. Wanneer u wordt afgeleid, kunt u de controle over het gereedschap verliezen.
Elektrische veiligheid
De aansluitstekker van het elektrische gereedschap moet in het stopcontact passen. De stekker mag in geen geval worden veranderd. Gebruik geen adapterstekkers in combinatie met geaarde elektrische gereedschappen. Onveranderde stekkers en passende stopcontacten beperken het risico van een elektrische schok.
▶ Voorkom aanraking van het lichaam met geaarde oppervlakken, bijvoorbeeld van buizen, verwarmingen, fornuizen en koelkasten. Er bestaat een verhoogd risico door een elektrische schok wanneer uw lichaam geaard is.
Houd het gereedschap uit de buurt van regen en vocht. Het binnendringen van water in het elektrische gereedschap vergroot het risico van een elektrische schok.
- Gebruik de kabel niet voor een verkeerd doel, om het elektrische gereedschap te dragen of op te hangen of om de stekker uit het stopcontact te trekken. Houd de kabel uit de buurt van hitte, olie, scherpe randen en bewegen-de gereedschapdelen. Beschadigde of in de war geraakte kabels vergroten het risico van een elektrische schok.
Wanneer u buitenshuis met elektrisch gereedschap werkt, dient u alleen verlengkabels te gebruiken die voor gebruik buitenshuis zijn goedgekeurd. Het gebruik van een voor gebruik buitenshuis geschikte verlengkabel beperkt het risico van een elektrische schok.
68 | Nederlands
Als het gebruik van het elektrische gereedschap in een vochtige omgeving onvermijdelijk is, dient u een aardlekschakelaar te gebruiken. Het gebruik van een aardlekschakelaar vermindert het risico van een elektrische schok.
Veiligheid van personen
Wees alert, let goed op wat u doet en ga met verstand te werk bij het gebruik van het elektrische gereedschap. Gebruik geen elektrisch gereedschap wanneer u moe bent of onder invloed staat van drugs, alcohol of medicijnen. Een moment van onoplettendheid bij het gebruik van het elektrische gereedschap kan tot ernstige verwondingen leiden.
Draag persoonlijke beschermende uitrusting. Draag altijd een veiligheidsbril. Het dragen van persoonlijke beschermende uitrusting zoals een stofmasker, slipvaste werkschoenen, een veiligheidshelm of gehoorbescherming, afhankelijk van de aard en het gebruik van het elektrische gereedschap, vermindert het risico van verwondingen.
▶ Voorkom per ongeluk inschakelen. Controleer dat het elektrische gereedschap uitgeschakeld is voordat u de stekker in het stopcontact steekt of de accu aansluit en voordat u het gereedschap oppakt of draagt. Wanneer u bij het dragen van het elektrische gereedschap uw vinger aan de schakelaar hebt of wanneer u het gereedschap ingeschakeld op de stroomvoorziening aansluit, kan dit tot ongevallen leiden.
▶ Verwijder instelgereedschappen of schroefsleutels voordat u het elektrische gereedschap inschakelt. Een instelgereedschap of sleutel in een draaiend deel van het gereedschap kan tot verwondingen leiden.
▶ Voorkom een onevenwichtige lichaamshouding. Zorg ervoor dat u stevig staat en steeds in evenwicht blijft. Daardoor kunt u het elektrische gereedschap in onverwachte situaties beter onder controle houden.
Draag geschikte kleding. Draag geen loshangende kleding of sieraden. Houd haren, kleding en handschoenen uit de buurt van bewegende delen. Loshangende kleding, lange haren en sieraden kunnen door bewegende delen worden meegenomen.
▶ Wanneer stofafzuigings- of stofopvangvoorzieningen kunnen worden gemonteerd, dient u zich ervan te verzekeren dat deze zijn aangesloten en juist worden gebruikt. Het gebruik van een stofafzuiging beperkt het gevaar door stof.
Zorgvuldige omgang met en zorgvuldig gebruik van elektrische gereedschappen
▶ Overbelast het gereedschap niet. Gebruik voor uw werkzaamheden het daarvoor bestemde elektrische gereedschap. Met het passende elektrische gereedschap werkt u beter en veiliger binnen het aangegeven capaciteitsbereik.
- Gebruik geen elektrisch gereedschap waarvan de schakelaar defect is. Elektrisch gereedschap dat niet meer kan worden in-of uitgeschakeld, is gevaarlijk en moet worden gerepareerd.
▶ Trek de stekker uit het stopcontact of neem de accu uit het elektrische gereedschap voordat u het gereedschap instelt, toebehoren wisselt of het gereedschap weglegt. Deze voorzorgsmaatregel voorkomt onbedoeld starten van het elektrische gereedschap.
Bewaar niet-gebruikte elektrische gereedschappen buiten bereik van kinderen. Laat het gereedschap niet gebruiken door personen die er niet mee vertrouwd zijn en deze aanwijzingen niet hebben gelezen. Elektrische gereedschappen zijn gevaarlijk wanneer deze door onervaren personen worden gebruikt.
Verzorg het elektrische gereedschap zorgvuldig. Controleer of bewegende delen van het gereedschap correct functioneren en niet vastklemmen en of onderdelen zodanig gebroken of beschadigd zijn dat de werking van het elektrische gereedschap nadelig wordt beïnvloed. Laat deze beschadigde onderdelen voor het gebruik repareren. Veel ongevallen hebben hun oorzaak in slecht onderhouden elektrische gereedschappen.
Houd snijdende inzetgereedschappen scherp en schoon. Zorgvuldig onderhouden snijdende inzetgereedschappen met scherpe snijkanten klemmen minder snel vast en zijn gemakkelijker te geleiden.
- Gebruik elektrisch gereedschap, toebehoren, inzetgereedschappen en dergelijke volgens deze aanwijzingen. Let daarbij op de arbeidsomstandigheden en de uit te voeren werkzaamheden. Het gebruik van elektrische gereedschappen voor andere dan de voorziene toepassingen kan tot gevaarlijke situaties leiden.
Gebruik en onderhoud van accugereedschappen
Laad accu's alleen op in oplaadapparaten die door de fabrikant worden geadviseerd. Voor een oplaadapparaat dat voor een bepaald type accu geschikt is, bestaat brandgevaar wanneer het met andere accu's wordt gebruikt.
- Gebruik alleen de daarvoor bedoelde accu's in de elektrische gereedschappen. Het gebruik van andere accu's kan tot verwondingen en brandgevaar leiden.
▶ Voorkom aanraking van de niet-gebruikte accu met paperclips, munten, sleutels, spijkers, schroeven en andere kleine metalen voorwerpen die overbrugging van de contacten kunnen veroorzaken. Kortsluiting tussen de accucontacten kan brandwonden of brand tot gevolg hebben.
Bij verkeerd gebruik kan vloeistof uit de accu lekken. Voorkom contact daarmee. Spoel bij onvoorzien contact met water af. Wanneer de vloeistof in de ogen komt, dient u bovendien een arts te raadplegen. Gelekte accuvloeistof kan tot huidirritaties en verbrandingen leiden.
Service
Laat het elektrische gereedschap alleen repareren door gekwalificeerd en vakkundig personeel en alleen met originele vervangingsonderdelen. Daarmee wordt gewaarborgd dat de veiligheid van het gereedschap in stand blijft.
Nederlands | 69
Veiligheidsaanwijzingen voor multifunctionele gereedschappen met accu
Houd het gereedschap aan de geïsoleerde greepvlakken vast als u werkzaamheden uitvoert waarbij het inzetgereedschap verborgen stroomleidingen kan raken. Contact met een onder spanning staande leiding kan ook metalen delen van het gereedschap onder spanning zetten en tot een elektrische schok leiden.
- Gebruik het elektrische gereedschap alleen voor droog schuren. Het binnendringen van water in het elektrische gereedschap vergroot het risico van een elektrische schok.
Let op, brandgevaar! Voorkom oververhitting van het te schuren materiaal en de schuurmachine. Maak voor onderbrekingen van de werkzaamheden altijd de stofzak leeg. Schuurstof in stofzak, microfilter, papieren stofzak (filterzak of filter van de stofzuiger) kan zelf ontbranden onder ongunstige omstandigheden, bijvoorbeeld wegvliegende vonken bij het schuren van metalen. Bijzonder gevaar bestaat als het schuurstof vermengd is met resten lak, polyurethaan of andere chemische stoffen en het schuurmateriaal na langdurige werkzaamheden heet is.
Houd uw handen uit de buurt van de plaats waar wordt gezaagd. Grijp niet onder het werkstuk. Bij aanraking van het zaagblad bestaat verwondingsgevaar.
- Gebruik een geschikt detectieapparaat om verborgen stroom-, gas- of waterleidingen op te sporen of raadpleeg het plaatselijke energie- of waterleidingbedrijf.
Contact met elektrische leidingen kan tot brand of een elektrische schok leiden. Beschadiging van een gasleiding kan tot een explosie leiden. Breuk van een waterleiding veroorzaakt materiële schade.
Houd het elektrische gereedschap tijdens de werkzaamheden stevig met beide handen vast en zorg ervoor dat u stevig staat. Het elektrische gereedschap wordt met twee handen veiliger geleid.
Zet het werkstuk vast. Een met spanvoorzieningen of een bankschroef vastgehouden werkstuk wordt beter vastgehouden dan u met uw hand kunt doen.
▶ Open de accu niet. Er bestaat gevaar voor kortsluiting.
Bescherm de accutegenhitte, bijvoorbeeld ook tegen voortdurend zonlicht, vuur, water en vocht. Er bestaat explosiegevaar.
Bij beschadiging en onjuist gebruik van de accu kunnen er dampen vrijkomen. Zorg voor frisse lucht en raadpleeg bij klachten een arts. De dampen kunnen de luchtwegen irriteren.
- Gebruik de accu alleen in combinatie met uw Bosch elektrische gereedschap. Alleen zo wordt de accu tegen gevaarlijke overbelasting beschermd.
▶ Door scherpe voorwerpen, zoals bijv. spijkers of schroevendraaiers of door krachtinwerking van buitenaf kan de accu beschadigd worden. Het kan tot een interne kortsluiting leiden en de accu doen branden, roken, exploderen of oververhitten.
▶ Draag werkhandschoenen bij het wisselen van de inzetgereedschappen. Inzetgereedschappen worden warm bij langdurig gebruik.
- Krab geen natgemaakte materialen (zoals behang) af en krab niet op een vochtige ondergrond. Het binnendringen van water in het elektrische gereedschap vergroot de kans op een elektrische schok.
▶ Behandel het te bewerken oppervlak niet met oplosmiddelhoudende vloeistoffen. Door de verwarming van de materialen bij het afkrabben kunnen giftige dampen ontstaan. - Wees bij de omgang met de krabber bijzonder voorzichtig. Het gereedschap is zeer scherp. Er bestaat verwondingsgevaar.
Product- en vermogensbeschrijving
Lees alle veiligheidswaarschuwingen en alle voorschriften. Als de waarschuwingen en voorschriften niet worden opgevolgd, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben.
Gebruik volgens bestemming
Het elektrische gereedschap is bestemd voor het zagen en doorslijpen van houtmaterialen, kunststof, gips, non-ferrometalen en bevestigingselementen (zoals nagels en klemmen). Het is eveneens geschikt voor het bewerken van zachte wandtegels en voor het droog schuren en afkrabben van kleine oppervlakken. Het is bij uitstek geschikt voor werkzaamheden langs opstaande en aansluitende randen.
Het licht van dit elektrische gereedschap is bestemd om het directe werkbereik van het elektrische gereedschap te verlichten en is niet geschikt voor ruimteverlichting in het huishouden.

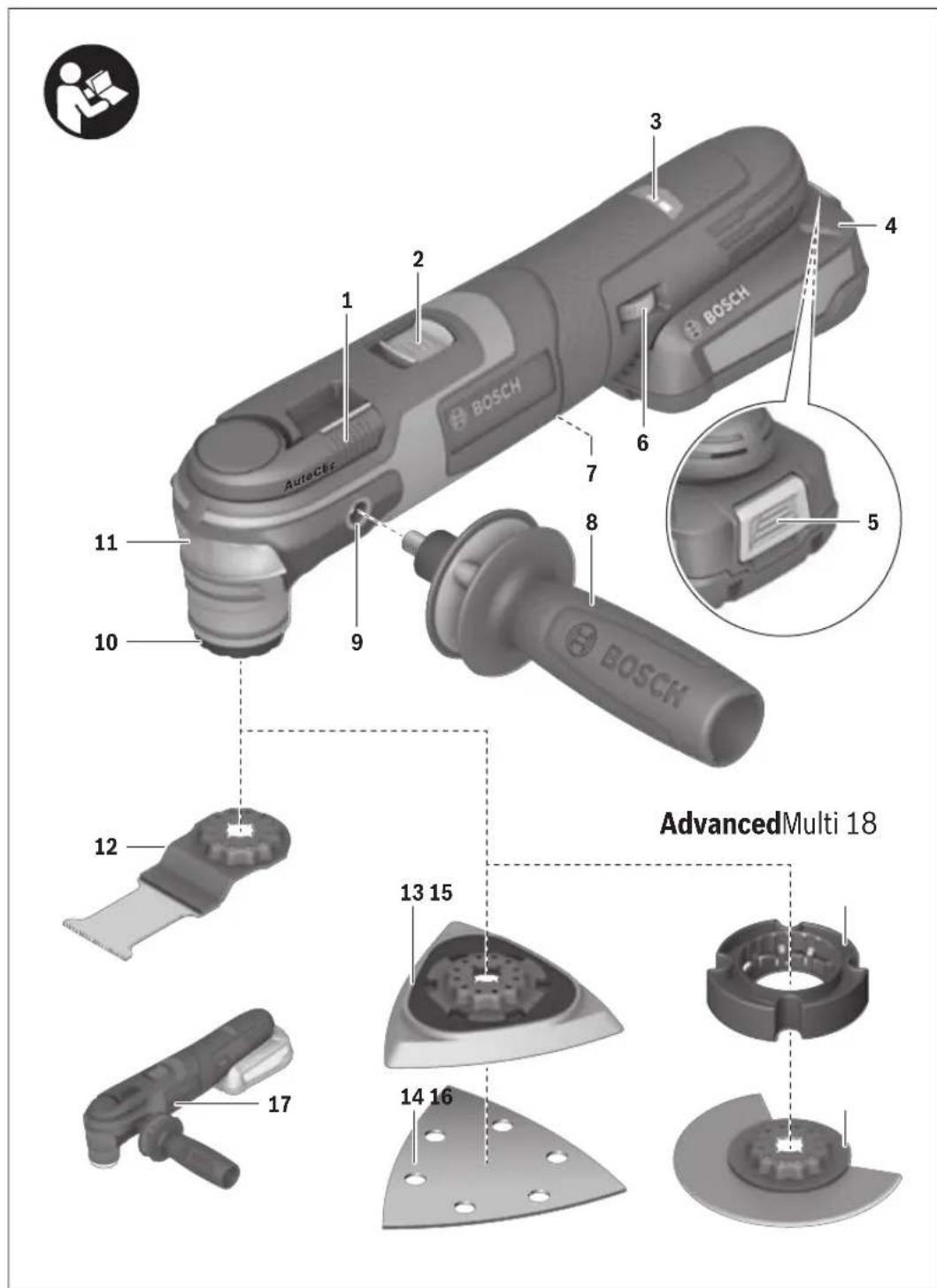

Afgebeelde componenten
De componenten zijn genummerd zoals op de afbeelding van het elektrische gereedschap op de pagina met afbeeldingen.
1 AutoClic-hendel voor gereedschapontgrendeling
2 Aan/uit-schakelaar
3 Accu-oplaadindicatie
4 Accu
5 Accu-ontgrendelingsknop
6 Stelwiel vooraf instelbaar aantal schuurbewegingen
7 Ventilatieopeningen
8 Extra handgreep met trillingsdemping (geïsoleerd greepvlak)*
9 Aansluiting voor extra handgreep
10 Gereedschapopname
11 180°-lichtband
12 Zaagblad voor invallend zagen*
13 Schuurplateau*
14 Schuurblad*
15 Diepteaanslag*
16 Segmentzaagblad*
17 Handgreep (geïsoleerd greepvlak)
18 Afzuigslang*
70 | Nederlands
19 Afzuigaansluiting\*
20 Stofafzuiging\*
21 Spanhendel van de stofafzuiging
* Niet elk afgebeeld en beschreven toebehoren wordt standaard meegeleverd. Het volledige toebehoren vindt u in ons toebehorenprogramma.
Technische gegevens
| Multifunctioneel gereedschap met accu | AdvancedMulti 18 | |
| Productnummer | 3 603 A04 0.. | |
| Vooraf instelbaar aantal schuurbewegingen | ● | |
| Constant-electronic | ● | |
| Zacht aanlopen | ● | |
| Gereedschapopname AutoClic | ● | |
| Nominale spanning | V= 18 | |
| Onbelast toerental n_0 | min^-1 | 10000-20000 |
| Oscillatiehoek links/rechts | ° | 2,8 |
| Gewicht volgens EPTA-Procedure 01:2014 | ||
| - zonder extra handgreep | kg | 1,5 |
| - met extra handgreep | kg | 1,6 |
| Toegestane omgevings-temperatuur | ||
| - bij het l a d e n | °C | 0...+45 |
| - bij het gebruik* en bij opslag | °C | -20...+50 |
| Aanbevolen accu's | PBA 18V....V-PBA 18V....W-. | |
| Aanbevolen laadapparaten | AL 18.. CV | |
* beperkt vermogen bij temperaturen <0 °C
Technische gegevens bepaald met meegeleverde accu.
Informatie over geluid en trillingen
Geluidsemissiewaarden vastgesteld volgens EN 60745-2-4.
Het A-gewogen geluidsniveau van het gereedschap bedraagt kenmerkend: geluidsdrukniveau 82 dB(A); geluidsvermogen-niveau 93 dB(A). Onzekerheid K=3 dB.
Draag een gehoorbescherming.
Werkzaamheden zonder extra handgreep
Totale trillingswaarden a, (vectorsom van drie richtingen) en onzekerheid K bepaald volgens EN 60745-2-4:
Schuren: a_h=6m/s^2, K=1,5m/s^2
Zagen met slijpen: a_h=16m/s^2, K=1,5m/s^2 ,
Zagen met segmentzaagblad: a_n=14m/s^2, K=1,5m/s^2 .
Werkzaamheden met extra handgreep
Totale trillingswaarden a _h (vectorsom van drie richtingen) en onzekerheid K bepaald volgens EN 60745-2-4:
Schuren: a_h=6m/s^2, K=1,5m/s^2 ,
Zagen met slijpen: a_h=20m/s^2, K=2,5m/s^2 ,
Zagen met segmentzaagblad: a_n=16m/s^2, K=1,5m/s^2 .
Het in deze gebruiksaanwijzing vermelde trillingsniveau is ge- meten met een volgens EN 60745 genormeerde meetmethode en kan worden gebruikt om elektrische gereedschappen met elkaar te vergelijken. Het is ook geschikt voor een voorlopige in-schatting van de trillingsbelasting.
Het aangegeven trillingsniveau representeert de voornaamste toepassingen van het elektrische gereedschap. Als echter het elektrische gereedschap wordt gebruikt voor andere toepassingen, met verschillende accessoire, met afwijkende inzetgereedschappen of onvoldoende onderhoud, kan het trillingsniveau afwijken. Dit kan de trillingsbelasting gedurende de gehele arbeidsperiode duidelijk verhogen.
Voor een nauwkeurige schatting van de trillingsbelasting moet ook rekening worden gehouden met de tijd waarin het gereedschap uitgeschakeld is, of waarin het gereedschap wel loopt, maar niet werkelijk wordt gebruikt. Dit kan de trillingsbelasting gedurende de gehele arbeidsperiode duidelijk verminderen. Leg aanvullende veiligheidsmaatregelen ter bescherming van de bediener tegen het effect van trillingen vast, zoals: Onderhoud van elektrische gereedschappen en inzetgereedschappen, warm houden van de handen, organisatie van het arbeidsproces.
Montage
Accu opladen
- Gebruik alleen de oplaadapparaten die op de toebehorenpagina vermeld staan. Alleen deze oplaadapparaten zijn afgestemd op de bij het elektrische gereedschap gebruikte lithiumionaccu.
Opmerking: De accu wordt gedeeltelijk opgeladen geleverd. Om de volledige capaciteit van de accu te verkrijgen, laadt u voor het eerste gebruik de accu volledig in het oplaadapparaat op.
De Lithium-Ion-accu kan op elk moment worden opgeladen zonder de levensduur te verkorten. Een onderbreking van het opladen schaadt de accu niet.
De lithiumionaccu is door middel van „Electronic Cell Protection (ECP)” beschermd tegen te sterk ontladen. Als de accu leeg is, wordt het elektrische gereedschap door een veiligheidsschakeling uitgeschakeld. Her inzetgereedschap beweegt niet meer.
Opmerking: Als het elektrische gereedschap automatisch wordt uitgeschakeld vanwege een lege of oververhitte accu, zet u de aan/uit-schakelaar 2 van het elektrische gereedschap in de uit-stand. Laad de accu op of laat deze afkoelen voordat u het elektrische gereedschap weer inschakelt. De accu kan anders beschadigd raken.
Accu verwijderen
De accu 4 beschikt over twee vergrendelingsstanden die moeten voorkomen dat de accu bij het onbedoeld indrukken van de accuontgrendelingsknop 5 uit de machine valt. Zolang de accu in het elektrische gereedschap is geplaatst, wordt deze door een veer op de juiste plaats gehouden.
Als u de accu 4 wilt verwijderen, drukt u op de ontgrendelingsknop 5 en trekt u de accu naar achteren uit het elektrische gereedschap. Forceer daarbij niet.
Nederlands | 71
Accu-oplaadindicatie
De accuoplaadindicatie 3 signaleert terwijl het elektrische gereedschap ingeschakeld is de nog beschikbare accucapaciteit resp. een overbelasting.
Indicatie Capaciteit
| Continu branden 3 groene LED's ≥66 % |
| Continu branden 2 groene LED's 33-66 % |
| Continu brandt 1 groene LED 10-33% |
| Knipperlicht 1 groene LED ≤10 % |
Knippert de accuoplaadindicatie 3 rood, is het elektrische gereedschap overbelast. Neem de aanwijzingen in het ge-deelte „Thermische beveiliging“, pagina 76, in acht.
Inzetgereedschap wisselen
Neem altijd de accu uit het elektrische gereedschap voor werkzaamheden aan het gereedschap (zoals het uitvoeren van onderhoud en het wisselen van inzetgereedschap) en voor het vervoeren en opbergen van het
gereedschap. Bij per ongeluk bedienen van de aan/uitschakelaar bestaat verwondingsgevaar.
▶ Draag werkhandschoenen bij het wisselen van inzetgereedschap. Bij het aanraken van de inzetgereedschappen bestaat verwondingsgevaar.
Neem goed nota van de voor uw machine bestemde gereedschappen.
Inzetgereedschap AdvancedMulti 18
 |  |  |
 |  |  |
 |  |  |
Inzetgereedschap kiezen
De volgende tabel geeft voorbeelden voor inzetgereedschappen. Meer inzetgereedschappen vindt u in het omvangrijke Bosch-toebehorenprogramma.
Inzetgereedschap Materiaal Gebruik
 | Bimetaalsegment-zaagblad | houtmaterialen, kunststof, non-ferrometalen | Afkorten en invallend zagen; ook voor zaagwerkzaamheden tot aan opstaande randen, in hoeken en op moeilijk bereikbare plaatsen;Voorbeeld: reeds geïnstalleerde vloerplinten of deurkozijnen inkorten, invallend zagen bij het aanpassen van vloerpanelen |
 | Schuurplateau voor schuurbla-den serie Delta 93 mm | Afhankelijk van schuur-blad | Schuren van oppervlakken aan randen, in hoeken of op moeilijk bereikbare plaatsen;afhankelijk van schuurblad bijv. schuren van hout, verf, lak of steenVliezen voor het reinigen en structureren van hout, ontroesten van metaal en voor het opschuren van lak, polijstvilt voor het voorpolijsten |
 | Profielschuur-hulpstuk | hout,Buizen/Profielen,verf,lak,vulmateriaal,Metaal | Comfortabel en efficiënt schuren van profielen tot een diameter van 55 mm;Rode schuurbladen voor het schuren van hout, buizen/profielen, lak, vulmateriaal en metaal |
 | Bimetaalzaagbla-den voor invallend zagen in hout en metaal | zacht hout,zachte kunststoffen,gipskarton,dunwandige profielen van aluminium en non-ferro-metaal,dun staal,niet-geharde spijkers en schroeven | Kleinere doorslijp- en invallende zaagwerkzaamheden;Voorbeeld: uitsparing voor stopcontacten zagen, koperen buis vlak met de muur doorslijpen, invallend zagen in gips-kartonplatenFiligrane aanpaswerkzaamheden in hout;Voorbeeld: uitsparingen voor sloten en beslag bijzagen |
72 | Nederlands
| Inzetgereedschap Materiaal Gebruik | |||
 | HCS-zaagblad voor invallend zagen in hout | houtmaterialen, zachte kunststoffen | Afkorten en diep invallend zagen; ook voor zaagwerkzaamheden tot aan opstaande randen, in hoeken en op moeilijk bereikbare plaatsen; Voorbeeld: invallend zagen met smalle zaaglijn in massief hout voor de inbouw van een ventilatierooster |
 | Bimetalen inval-zaagblad hardhout | hardhout, gelamineerde platen | Invallend zagen in gelamineerde platen of hardhout; Voorbeeld: inbouw van dakramen |
 | Hardmetalen invalzaagblad metaal | Metaal, sterk abrasieve materia- len, fiberglass, gipskarton, cementgebonden vezel- platen | Invallend zagen in sterk abrasieve materialen of metaal; Voorbeeld: keukenfrontafdekkingen zagen, eenvoudig snij- den door geharde schroeven, spijkers en roestvrij staal |
 | Bimetaalzaagbla- den voor invallend zagen in hout en metaal | zacht hout, hardhout, gefineerde platen, met kunststof beklede pla- ten, niet-geharde spijkers en schroeven | Invallend zagen in gelamineerde platen of hardhout; Voorbeeld: deurkozijnen inkorten, uitsparingen voor een plank |
 | HM-riff-segment- zaagblad | cementvoegen, zachte wandtegels, met glasvezel versterkte kunststoffen, cellenbeton | Zagen en afkorten tot aan opstaande randen, in hoeken en op moeilijk bereikbare plaatsen; Voorbeeld: voegen tussen wandtegels voor renovatiewerk- zaamheden verwijderen, uitsparingen in tegels, gipsplaten of kunststoffen maken |
 | Diamant-Riff-seg- mentzaagblad | cementvoegen, zachte wandtegels, epoxyhars, met glasvezel versterkte kunststoffen | Precies uitfrezen en doorslijpen van tegel-/voegenmateri- aal, epoxyharsen en met glasvezel versterkte kunststoffen; Voorbeeld: kleinere uitsnijdingen maken in zachte wandte- gels en uitsparingen in met glasvezel versterkte kunststof frezen |
 | HM-riff-deltaplaat | specie, betonresten, hout, abrasieve materialen | Vijlen en schuren op harde ondergrond; Voorbeeld: specie of tegellijm verwijderen (bijv. bij het ver- vangen van beschadigde tegels), verwijderen van tapijtlijm- resten |
 | HM-Riff-tegelspe- cie- en tegellijm- verwijderaar | specie, voegen, epoxyhars, met glasvezel versterkte kunststoffen, abrasieve materialen | Uitfrezen en doorslijpen van voegen- en tegelmateriaal evenals vijlen en schuren op harde ondergrond; Voorbeeld: tegellijm en voegspecie verwijderen |
 | HCS multimes | dakvilt, tapijt, kunstgras, karton, PVC-vloerbedekking | Snel en precies snijden van zacht materiaal en flexibele abrasieve materialen; Voorbeeld: snijden van tapijt, karton, PVC-vloerbedekking, dakvilt enz. |
 | Krabber, stijf | tapijt, specie, beton, tegellijm | Krabben op harde ondergrond; Voorbeeld: verwijderen van specie, tegellijm, beton- en tapijtlijmresten |
Nederlands | 73
| Inzetgereedschap Materiaal Gebruik | |||
 | Krabber, flexibel tapijtlijm,verfresten,silicone | Flexibel krabben op zachte ondergrond;Voorbeeld: verwijderen van siliconenvoegen, tapijtlijm- en verfresten | |
 | Bimetaal-segmen-tasslijpmes | isolatiemateriaal,isolatieplaten,vloerplaten,geluidsisolatieplaten,karton,tapijt,rubber,leer | Precies snijden van zachte materialen;Voorbeeld: op maat snijden van isolatieplaten, vlak afzagen van uitstekend isolatiemateriaal |
 | HM-Riff-schuur-vinger | hout,verf | Schuren van hout en verf op moeilijk toegankelijke plaatsen zonder schuurpapier;Voorbeeld: verf afschuren tussen raamluiklamellen, hoe-ken bij houten vloeren schuren |
 | HM-Riff-invalzaag-blad | fiberglas,specie,hout | Invallend zagen in sterk abrasieve materialen;Voorbeeld: uitfrezen van dunne mozaïektegels |
 | HCS-universele voegensnijder | uitzetvoegen,raamkit,isolatiematerialen(steenwol) | (Door)snijden van zachte materialen;Voorbeeld: snijden van silicone uitzetvoegen of raamkit |
 | Bimetaalzaagbla-den voor invallend zagen in hout en metaal | zacht hout,hardhout,gefineerde platen,met kunststof beklede platen,niet-geharde spijkers en schroeven | Snel en diep invallend zagen in hout en metaal;Voorbeeld: snel zagen van hout met spijkers, diep invallend zagen in gelamineerde platen en precies afkorten van deur-kozijnen |
 | HM-invalzaagblad metaal | roestvrij staal (Inox),schroeven en spijkers,epoxyhars,met glasvezel versterkte kunststoffen,fiberglas,gipskarton,cellenbeton | Snel en diep invallend zagen in sterk abrasieve materialen of metaal;Voorbeeld: snel keukenfrontafdekkingen zagen, eenvoudig snijden door geharde schroeven, spijkers en roestvrij staal |
 | Bimetaalzaagbla-den voor invallend zagen in hout en metaal | hout,abrasieve houtmaterialen,kunststoffen,geharde spijkers en schroeven,buizen van non-ferrome-taal | Snel en diep invallend zagen in hout, abrasieve houtmateri-alen en kunststoffen;Voorbeeld: snel doorslijpen van buizen van non-ferrome-taal en profielen met kleinere afmetingen, eenvoudig snij-den van niet-geharde spijkers, schroeven en stalen profie-len met kleinere afmetingen |
 | HCS-zaagblad voor invallend zagen in hout | zacht hout,deuvels,pennen,meubelelementen | Snel en diep doorzagen en invallend zagen; ook voor dicht-bij de rand zagen in hoeken en op moeilijk toegankelijkeplaatsen;Voorbeeld: diep invallend zagen in zacht hout voor de mon-tage van een ventilatierooster |
74 | Nederlands

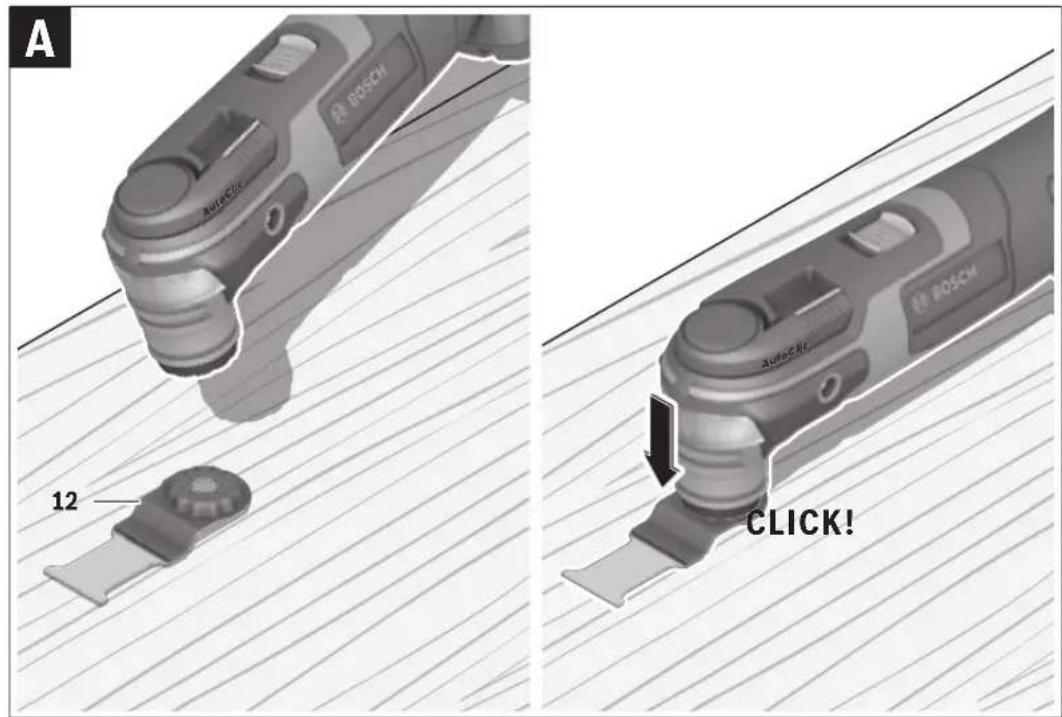

Inzetgereedschap inzetten (zie afbeelding A)
Leg het accessoire op een vlakke ondergrond. De tekst van het accessoire moet van bovenaf leesbaar zijn.
Draai het accessoire in een positie die voor het desbetreffende werk handig is. Daarbij zijn twaalf t.o.v. elkaar 30° verplaatste posities mogelijk.
Druk het elektrische gereedschap in de gewenste hoek op het accessoire tot het hoorbaar vastklikt.
▶ Controleer of het inzetgereedschap stevig vastzit. Verkeerd of niet stevig bevestigde inzetgereedschappen kunnen tijdens het gebruik losraken en kunnen u in gevaar brengen.

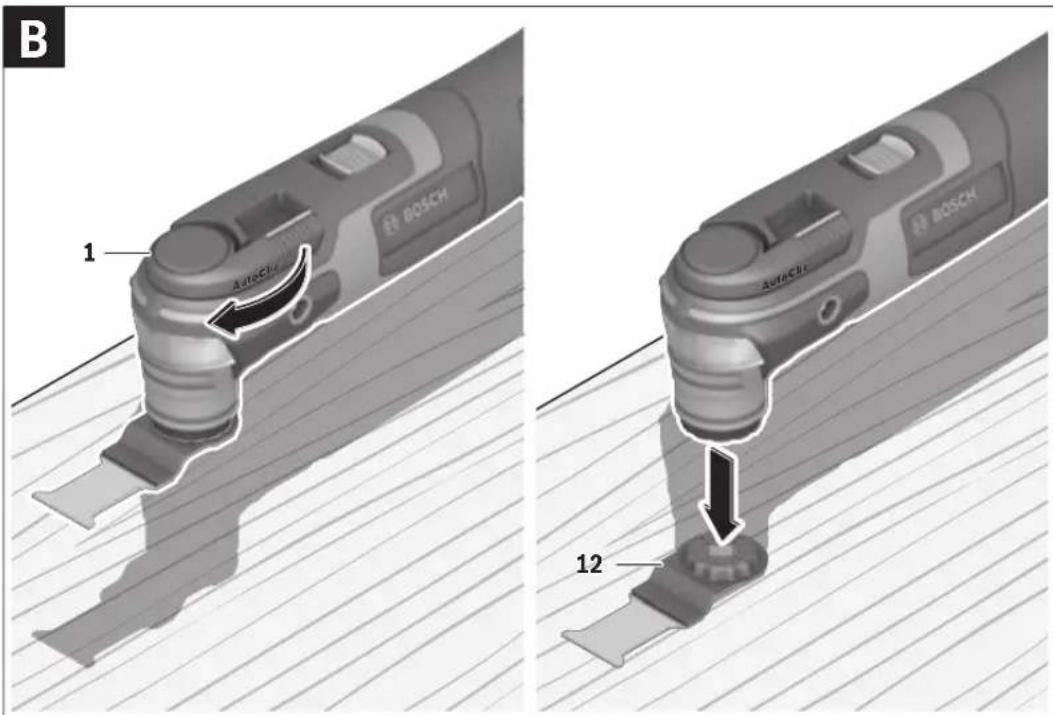

Inzetgereedschap verwijderen (zie afbeelding B)
Open de AutoClic-hendel 1 tot de aanslag. Het accessoire wordt afgeworpen.
Diepteaanslag monteren en instellen
De diepteaanslag 15 kan bij het werken met segmentzaagbladen worden gebruikt.
Verwijder indien nodig een reeds gemonteerd inzetgereedschap.
Schuif de diepteanslag 15 tot deze niet meer verder kan en met de zijde met het opschrift naar boven over de gereedschapopname 10 heen op de voorkant van het elektrische gereedschap.
De diepteaanslag is voorzien voor de volgende zaagdiepten:
- Met segmentzaagbladen ACZ 85 .. met diameters 85 mm: Zaagdiepten 8 mm, 10 mm, 12 mm en 14 mm (aanduiding op de diepteanslag in grote letters en zonder haakjes).
- Met segmentzaagbladen ACZ 100 .. met diameters 100 mm: Zaagdiepten 14 mm, 16 mm, 18 mm en 20 mm (aanduiding op de diepteaanslag in kleine letters en tussen haakjes).
Plaats het passende segmentzaagblad voor de gewenste zaagdiepte. Schuif de diepteaanslag 15 van de gereedschapsopname 10 in de richting van het inzetgereedschap tot u hem vrij kunt draaien. Draai de diepteaanslag 15 zodanig dat de gewenste zaagdiepte boven het deel van het zaagblad ligt
waarmee gezaagd moet worden. Schuif de diepteaanslag 15 opnieuw tot aan de aanslag op de drijfwerkkop van het elektrische gereedschap.
Verwijder de diepteaanslag 15 voor alle andere zaagdiepten en voor de werkzaamheden met andere inzetgereedschappen. Verwijder daarvoor het inzetgereedschap en trek de diepteaanslag van de voorzijde van de machine.
Extra handgreep monteren (optioneel toebehoren)
De extra handgreep met trillingsdemping maakt aangenamer en veilig werken mogelijk.
Schroef de extra handgreep 8 afhankelijk van de werkwijze rechts of links op het voorste deel van de machine vast.
- Gebruik het elektrische gereedschap niet meer als de extra greep beschadigd is. Verander de extra greep niet.
Schuurblad op het schuurplateau aanbrengen of vervangen
Het schuurplateau 13 is voorzien van klitweefsel, zodat u schuurbladen met klithechting snel en eenvoudig kunt bevestigen.
Klop het klitweefsel van het schuurplateau 13 voor het aanbrengen van het schuurblad 14 uit, om een optimale hechting mogelijk te maken.
Plaats het schuurblad 14 tegen één zijde van het schuurplateau 13, leg het schuurblad vervolgens op het schuurplateau en druk het stevig vast.
Als u een optimale stofafzuiging wilt bereiken, dient u erop te letten dat de perforaties in het schuurblad overeenkomen met de boorgaten in het schuurplateau.
Als u het schuurblad 14 wilt verwijderen, pakt u het aan een punt vast en trekt u het van het schuurplateau 13 los.
U kunt alle schuurbladen, polijst- en reinigingsvliezen van de serie Delta 93 mm uit het Bosch-toebehorenprogramma gebruiken.
Schuurtoebehoren zoals vlies en polijstvilt worden op dezelfde wijze op het schuurplateau bevestigd.
Keuze van het schuurblad
Afgestemd op het te bewerken materiaal en de gewenste afname van het oppervlak zijn er verschillende schuurbladen verkrijgbaar:
Schuurblad Materiaal Gebruik Korrel
Kwaliteit rood
| - Alle houtmaterialen (zoals hardhout, zachthout, spaanplaat en bouwplaat) - M e t a a l | Schuren van bijvoorbeeld ruwe, ongeschaafde balken en planken | Grof 40 | 60 |
| Vlakschuren en wegschuren van kleine oneffenheden | Middel 80 | 100 | |
| 120 | |||
| Hout fijn schuren | Fijn 180 | 240 | |
| 320 | |||
| 400 |
Schuurblad Materiaal Gebruik Korrel
Kwaliteit wit
| - Verf | Voor het afschuren van verf Grof 40 | 60 | |
| - Lak | |||
| - Vul middel | Voor het schuren van grondverf (bijv. verwijderen van kwaststrepen, verfdruppels en uitgelopen verf) | Middel 80 | 100 |
| - Pla m u r | 120 | ||
| Voor het opschuren van grondverflagen voor het lakken | Fijn 180 |
Nederlands | 75
Afzuiging van stof en spanen
▶ Stof van materialen zoals loodhoudende verf, enkele houtsoorten, mineralen en metaal kunnen schadelijk voor de gezondheid zijn. Aanraking of inademing van stof kan leiden tot allergische reacties en/of ziekten van de ademwegen van de gebruiker of personen die zich in de omgeving bevinden.
Bepaalde soorten stof, bijvoorbeeld van eiken- en beukenhout, gelden als kankerverwekkend, in het bijzonder in combinatie met toevoegingsstoffen voor houtbehandeling (chromaat en houtbeschermingsmiddelen). Asbesthoudend materiaal mag alleen door bepaalde vakmensen worden bewerkt.
- Gebruik indien mogelijk een voor het materiaal geschikte stofafzuiging.
- Zorg voor een goede ventilatie van de werkplek.
- Er wordt geadviseerd om een ademmasker met filterklasse P2 te dragen.
Neem de in uw land geldende voorschriften voor de te bewerken materialen in acht.
▶ Voorkom ophoping van stof op de werkplek. Stof kan gemakkelijk ontbranden.
Stofafzuiging aansluiten (optioneel toebehoren)
De stofafzuiging 20 is alleen bestemd voor werkzaamheden met het schuurplateau 13. In combinatie met andere inzetgereedschappen heeft deze geen nut.
Sluit voor het schuren altijd een stofafzuiging aan.
Verwijder voor de montage van de stofafzuiging 20 (toebehoren) het inzetgereedschap en de diepteaanslag 15.
Schuif de stofafzuiging 20 tot aan de aanslag over de gereedschapopname 10 heen op de spanhals van het elektrische gereedschap. Draai de stofafzuiging in de gewenste positie (niet direct onder het elektrische gereedschap). Druk de spanhendel 21 dicht om de stofafzuiging vast te zetten.
Steek de gereedschapsmof van de afzuigslang 18 op de afzuigaansluiting 19. Verbind de afzuigslang 18 met een stofzuiger (accessoire).
Een overzicht van aansluitingen op verschillende stofzuigers vindt u op de pagina met afbeeldingen.
De stofzuiger moet geschikt zijn voor het te bewerken materiaal.
Gebruik bij het afzuigen van voor de gezondheid bijzonder gevaarlijk, kankerverwekkend of droog stof een speciale zuiger.
Gebruik
Ingebruikneming
Accu plaatsen
Opmerking: Het gebruik van niet voor uw elektrische gereedschap geschikte accu's kan tot functiestoringen of beschadiging van het elektrische gereedschap leiden.
Duw de opgeladen accu 4 van achteren in de voet van het elektrische gereedschap. Druk de accu volledig in de voet tot de rode streep niet meer zichtbaar is en de accu veilig vergrendeld is.
In- en uitschakelen
Als u het elektrische gereedschap wilt inschakelen duwt u de aan/uit-schakelaar 2 naar voren, zodat op de schakelaar „I” verschijnt.
Het elektronisch zacht aanlopen begrenst het draaimoment bij het inschakelen en verlengt de levensduur van de motor. De constant-electronic houdt het aantal schuurbewegingen bij onbelast en belast lopen vrijwel constant en waarborgt een gelijkmatige arbeidscapaciteit.
Als u het elektrische gereedschap wilt uitschakelen duwt u de aan/uit-schakelaar 2 naar achteren, zodat op de schakelaar „0” verschijnt.
Om energie te besparen, schakelt u het elektrische gereedschap alleen in wanneer u het gebruikt.
De 180°-lichtband verbetert het zicht in het directe werkbereik. Deze wordt automatisch met het elektrische gereedschap in- en uitgeschakeld.
Kijk niet recht in het werklampje, het kan u verblinden.
Aantal schuurbewegingen vooraf instellen
Met het stelwiel voor het vooraf instellen van het aantal schuurbewegingen 6 kunt u het benodigde aantal schuurbewegingen, ook terwijl de machine loopt, vooraf instellen.
Het vereiste aantal schuurbewegingen is afhankelijk van het materiaal en de werkomstandigheden en kan proefsgewijs worden vastgesteld.
Voor het zagen, doorslijpen en slijpen van harde materialen zoals hout of metaal wordt stand „6“ geadviseerd, voor zachte materialen zoals kunststof stand „4“.
Tips voor de werkzaamheden
Wacht tot het elektrische gereedschap tot stilstand is gekomen voordat u het neerlegt.
▶ Neem altijd voor werkzaamheden aan het elektrische gereedschap de accu uit het gereedschap.
76 | Nederlands
Opmerking: Houd de ventilatieopeningen 7 van het elektrische gereedschap tijdens de werkzaamheden niet dicht, omdat anders de levensduur van het elektrische gereedschap verkort wordt.
Let er tijdens werkzaamheden met HCS-inzetgereedschappen op dat de bekleding van de gereedschappen onbeschadigd is.
Werkprincipe
Door de oscillerende aandrijving trilt het inzetgereedschap tot 20000 keer per minuut 2,8° heen en weer. Daardoor zijn nauwkeurige werkzaamheden binnen een zeer kleine ruimte mogelijk.
Werk met geringe en gelijkmatige aandrukkracht. Anders verslechtert het arbeidsvermogen en kan het inzetgereedschap blokkeren.
Beweeg tijdens de werkzaamheden het elektrische gereedschap heen en weer, zodat het inzetgereedschap niet te warm wordt en niet blokkeert.
Zagen
- Gebruik alleen onbeschadigde zaagbladen die helemaal in orde zijn. Verbogen of niet-scherpe zaagbladen kunnen breken, het zagen negatief beïnvloeden of een terugslag veroorzaken.
- Neem bij het zagen van lichte bouwmaterialen de wettelijke voorschriften en de adviezen van de fabrikanten van de materialen in acht.
▶ Alleen zachte materialen als hout en gipskarton mogen invallend worden gezaagd.
Controleer hout, spaanplaat, bouwmaterialen enz., voordat u met HCS-zaagbladen in deze materialen zaagt, op spijkers, schroeven en dergelijke, en verwijder deze voorwerpen indien nodig, of gebruik bimetaalzaagbladen.
Afkorten
Opmerking: Let er bij het afkorten van wandtegels op dat de inzetgereedschappen bij langdurig gebruik aan grote slijtage onderhevig zijn.
Schuren
De afnamecapaciteit en het schuurbeeld worden in hoofdzaak bepaald door de keuze van het schuurblad, het vooraf ingestelde aantal schuurbewegingen en de aandrukkracht.
Alleen onbeschadigde schuurbladen zorgen voor een goede schuurcapaciteit en ontzien het elektrische gereedschap.
Let op een gelijkmatige aandrukkracht om de levensduur van de schuurbladen te verlengen.
Een overmatige verhoging van de aandrukkracht leidt niet tot een groter schuurvermogen, maar wel tot een sterkere slijtage van het elektrische gereedschap en het schuurblad.
Voor zeer nauwkeurig schuren van hoeken, randen en moeilijk bereikbare gebieden kunt u ook alleen met de punt of een rand van het schuurplateau werken.
Bij het schuren op een klein oppervlak kan het schuurblad zeer warm worden. Verminder het aantal schuurbewegingen en de aandrukkracht en laat het schuurblad regelmatig afkoelen.
Gebruik een schuurblad waarmee metaal is bewerkt niet meer voor andere materialen.
Gebruik uitsluitend origineel Bosch-schuurtoebehoren.
Sluit voor het schuren altijd een stofafzuiging aan.
Afkrabben
Kies bij het afkrabben een hoog trillingsgetal.
Werk op een zachte ondergrond (zoals hout) met een scherpe hoek en met geringe aandrukkeracht. Anders kan de spatel in de ondergrond snijden.
Thermische beveiliging
Bij reglementair gebruik kan het elektrische gereedschap niet overbelast worden. Bij te sterke belasting of het verlaten van het toegestane accutemperatuurbereik schakelt het elektrische gereedschap uit. Bij automatische uitschakeling schakelt u het elektrische gereedschap uit, laat u de accu afkoelen en schakelt u daarna het elektrische gereedschap opnieuw in.
Aanwijzingen voor de optimale omgang met de accu
Bescherm de accu tegen vocht en water.
Bewaar de accu alleen bij een temperatuur tussen -20 °C en 50 °C. Laat de accu bijvoorbeeld in de zomer niet in de auto liggen.
Een duidelijk kortere gebruiksduur na het opladen duidt erop dat de accu versleten is en moet worden vervangen.
Neem de voorschriften ten aanzien van de afvalverwijdering in acht.
Onderhoud en service
Onderhoud en reiniging
▶ Neem altijd voor werkzaamheden aan het elektrische gereedschap de accu uit het gereedschap.
Houd het elektrische gereedschap en de ventilatieopeningen altijd schoon om goed en veilig te werken.
Reinig riff-inzetgereedschappen (toebehoren) regelmatig met een draadborstel.
Als de aansluitkabel moet worden vervangen, moeten deze werkzaamheden door Bosch of een erkende klantenservice voor Bosch elektrische gereedschappen worden uitgevoerd om veiligheidsrisico's te voorkomen.
Klantenservice en gebruiksadviezen
Onze klantenservice beantwoordt uw vragen over reparatie en onderhoud van uw product en over vervangingsonderdelen. Explosietekeningen en informatie over vervangingsonderdelen vindt u ook op:
www.bosch-pt.com
Het Bosch-team voor gebruiksadviezen helpt u graag bij vra- gen over onze producten en toebehoren.
Vermeld bij vragen en bestellingen van vervangingsonderde- len altijd het uit tien cijfers bestaande productnummer vol- gens het typeplaatje van het product.
Dansk | 77
Nederland
Tel.: (076) 579 54 54
Fax: (076) 579 54 94
E-mail: gereedschappen@nl.bosch.com
België
Tel.: (02) 588 0589
Fax: (02) 588 0595
E-mail: outillage.gereedschap@be.bosch.com
Vervoer
Op de meegeleverde Lithium-Ion-accu's zijn de eisen voor het vervoer van gevaarlijke stoffen van toepassing. De accu's kunnen door de gebruiker zonder verdere voorwaarden over de weg worden vervoerd.
Bij de verzending door derden (bijv. luchtvervoer of expeditiebedrijf) moeten bijzondere eisen ten aanzien van verpakking en markering in acht worden genomen. In deze gevallen moet bij de voorbereiding van de verzending een deskundige voor gevaarlijke goederen worden geraadpleegd.
Verzend accu's alleen als de behuizing onbeschadigd is. Plak blootliggende contacten af en verpak de accu zodanig dat deze niet in de verpakking beweegt.
Neem ook eventuele overige nationale voorschriften in acht.
Afvalverwijdering
Elektrische gereedschappen, accu's, toebehoren en verpakkingen moeten op een voor het milieu verantwoorde wijze worden hergebruikt.
Gooi elektrische gereedschappen, accu's en batterijen niet bij het huisvuil.
Alleen voor landen van de EU:
Volgens de Europese richtlijn 2012/19/EU moeten niet meer bruikbare elektrische gereedschappen en volgens de Europese richtlijn 2006/66/EG moeten defecte of lege accu's en batterijen apart worden ingezameld en op een voor het milieu verantwoorde wijze worden hergebruikt.
Accu's en batterijen:
Li-ion:
Lees de aanwijzingen in het gedeelte „Vervoer“, pagina 77 en neem deze in acht.
Wijzigingen voorbehouden.
