| Tipo de produto | Ferramenta multifuncional oscilante sem fio |
| Marca | Bosch |
| Modelo | AdvancedMulti 18 |
| Tensão nominal | 18 V |
| Velocidade em vazio | 10000 - 20000 rpm |
| Ângulo de oscilação | 2,8° (esquerda/direita) |
| Peso (sem punho adicional) | 1,5 kg |
| Peso (com punho adicional) | 1,6 kg |
| Suporte de ferramenta | AutoClic (troca rápida sem ferramenta) |
| Pré-seleção de velocidade | Sim (roldana 6 posições) |
| Constant-Electronic | Sim (manutenção da velocidade sob carga) |
| Partida suave | Sim |
| Iluminação integrada | Faixa luminosa LED 180° |
| Nível de pressão sonora | 82 dB(A) |
| Nível de potência sonora | 93 dB(A) |
| Valores de vibração (lixamento) | a_h = 6 m/s², K = 1,5 m/s² |
| Valores de vibração (corte de mergulho, sem punho) | a_h = 16 m/s², K = 1,5 m/s² |
| Valores de vibração (corte segmentado, sem punho) | a_h = 14 m/s², K = 1,5 m/s² |
| Baterias compatíveis | PBA 18V... (séries V- e W-) |
| Carregador compatível | AL 18.. CV |
| Faixa de temperatura de carga | 0 °C a +45 °C |
| Faixa de temperatura de operação | -20 °C a +50 °C |
| Número do artigo | 3 603 A04 0.. |
| Usos | Serrar, cortar, lixar, raspar madeira, plásticos, metais, azulejos macios |
| Segurança | Proteção eletrônica das células (ECP), parada automática em caso de sobrecarga/superaquecimento |
| Manutenção | Limpar as aberturas de ventilação regularmente; usar uma escova metálica para as ferramentas Riff |
Perguntas frequentes - AdvancedMulti 18 BOSCH
Perguntas dos utilizadores sobre AdvancedMulti 18 BOSCH
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Ferramenta elétrica em formato PDF gratuitamente! Encontre o seu manual AdvancedMulti 18 - BOSCH e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. AdvancedMulti 18 da marca BOSCH.
MANUAL DE UTILIZADOR AdvancedMulti 18 BOSCH

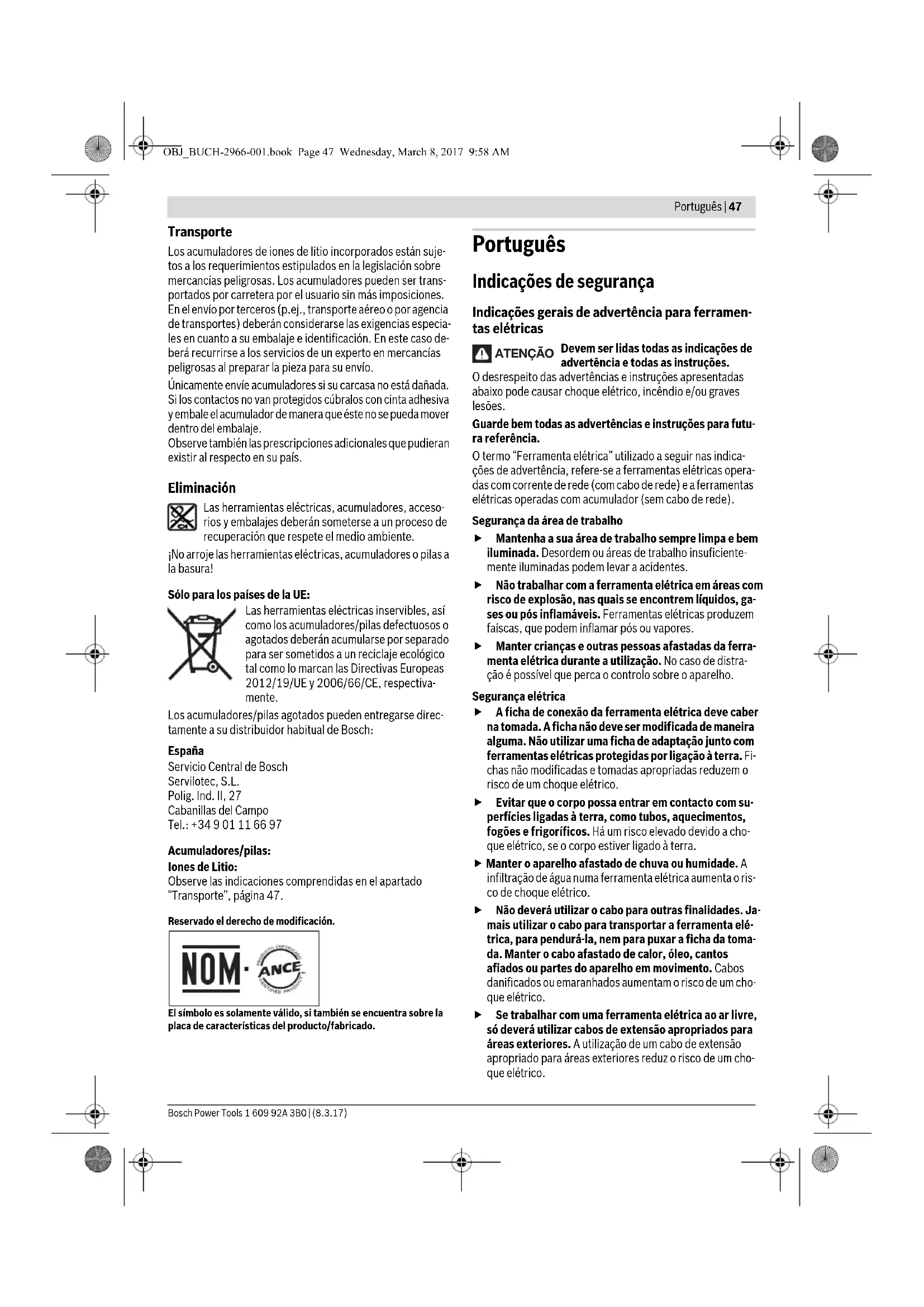

Português....Página 47
Italiano....Pagina 57
Indicações de segurança
Indicações gerais de advertência para ferramentas elétricas
ATENÇÃO
Devem ser lidas todas as indicações de advertência e todas as instruções.
O desrespeito das advertências e instruções apresentadas abaixo pode causar choque elétrico, incêndio e/ou graves lesões.
Guarde bem todas as advertências e instruções para futura referência.
O termo “Ferramenta elétrica” utilizado a seguir nas indicações de advertência, refere-se a ferramentas elétricas operadas com corrente de rede (com cabo de rede) e a ferramentas elétricas operadas com acumulador (sem cabo de rede).
Segurança da área de trabalho
Mantenha a sua área de trabalho sempre limpa e bem iluminada. Desordem ou áreas de trabalho insuficientemente iluminadas podem levar a acidentes.
Não trabalhar com a ferramenta elétrica em áreas com risco de explosão, nas quais se encontrem líquidos, gases ou pós inflamáveis. Ferramentas elétricas produzem faíscas, que podem inflamar pós ou vapores.
- Manter crianças e outras pessoas afastadas da ferramenta elétrica durante a utilização. No caso de distração é possível que perca o controlo sobre o aparelho.
Segurança elétrica
A ficha de conexão da ferramenta elétrica deve caber na tomada. A ficha não deve ser modificada de maneira alguma. Não utilizar uma ficha de adaptação junto com ferramentas elétricas protegidas por ligação à terra. Fichas não modificadas e tomadas apropriadas reduzem o risco de um choque elétrico.
Evitar que o corpo possa entrar em contacto com superfícies ligadas à terra, como tubos, aquecimentos, fogões e frigoríficos. Há um risco elevado devido a choque elétrico, se o corpo estiver ligado à terra.
- Manter o aparelho afastado de chuva ou humidade. A infiltração de água numa ferramenta elétrica aumenta o risco de choque elétrico.
- Não deverá utilizar o cabo para outras finalidades. Jamais utilizar o cabo para transportar a ferramenta elétrica, para pendurá-la, nem para puxar a ficha da tomada. Manter o cabo afastado de calor, óleo, cantos afiados ou partes do aparelho em movimento. Cabos danificados ou emaranhados aumentam o risco de um choque elétrico.
Se trabalhar com uma ferramenta elétrica ao ar livre, só deverá utilizar cabos de extensão apropriados para áreas exteriores. A utilização de um cabo de extensão apropriado para áreas exteriores reduz o risco de um choque elétrico.
48 | Português
Se não for possível evitar o funcionamento da ferramenta elétrica em áreas húmidas, deverá ser utilizado um disjuntor de corrente de avaria. A utilização de um disjuntor de corrente de avaria reduz o risco de um choque elétrico.
Segurança de pessoas
Esteja atento, observe o que está a fazer e tenha prudência ao trabalhar com a ferramenta elétrica. Não utilizar uma ferramenta elétrica quando estiver fatigado ou sob a influência de drogas, álcool ou medicamentos. Um momento de descuido ao utilizar a ferramenta elétrica, pode levar a lesões graves.
Utilizar equipamento de proteção pessoal e sempre óculos de proteção. A utilização de equipamento de proteção pessoal, como máscara de proteção contra pó, sapatos de segurança antiderrapantes, capacete de segurança ou proteção auricular, de acordo com o tipo e aplicação da ferramenta elétrica, reduz o risco de lesões.
Evitar uma colocação em funcionamento involuntária. Assegure-se de que a ferramenta elétrica esteja desligada, antes de conectá-la à alimentação de rede e/ou ao acumulador, antes de levantá-la ou de transportá-la. Se tiver o dedo no interruptor ao transportar a ferramenta elétrica ou se o aparelho for conectado à alimentação de rede enquanto estiver ligado, poderão ocorrer acidentes.
▶ Remover ferramentas de ajuste ou chaves de boca antes de ligar a ferramenta elétrica. Uma ferramenta ou chave que se encontre numa parte do aparelho em movimento pode levar a lesões.
Evite uma posição anormal. Mantenha uma posição firme e mantenha sempre o equilíbrio. Desta forma é mais fácil controlar a ferramenta elétrica em situações inesperadas.
Usar roupa apropriada. Não usar roupa larga nem joias. Mantenha os cabelos, roupas e luvas afastadas de partes em movimento. Roupas frouxas, cabelos longos ou joias podem ser agarrados por peças em movimento.
Se for possível montar dispositivos de aspiração ou de recolha, assegure-se de que estejam conectados e utilizados corretamente. A utilização de uma aspiração de pó pode reduzir o perigo devido ao pó.
Utilização e manuseio cuidadoso de ferramentas elétricas
Não sobrecarregue o aparelho. Utilize a ferramenta elétrica apropriada para o seu trabalho. É melhor e mais seguro trabalhar com a ferramenta elétrica apropriada na área de potência indicada.
- Não utilizar uma ferramenta elétrica com um interruptor defeituoso. Uma ferramenta elétrica que não pode mais ser ligada nem desligada, é perigosa e deve ser reparada.
Puxar a ficha da tomada e/ou remover o acumulador antes de executar ajustes no aparelho, de substituir acessórios ou de guardar o aparelho. Esta medida de segurança evita o arranque involuntário da ferramenta elétrica.
▶ Guardar ferramentas elétricas não utilizadas fora do alcance de crianças. Não permita que pessoas que não estejam familiarizadas com o aparelho ou que não te-
nham lido estas instruções, utilizem o aparelho. Ferramentas elétricas são perigosas se forem utilizadas por pessoas inesperientes.
Tratar a ferramenta elétrica com cuidado. Controlar se as partes móveis do aparelho funcionam perfeitamente e não emperram, e se há peças quebradas ou danificadas que possam prejudicar o funcionamento da ferramenta elétrica. Permitir que peças danificadas sejam reparadas antes da utilização. Muitos acidentes têm como causa, a manutenção insuficiente de ferramentas elétricas.
▶ Manter as ferramentas de corte afiadas e limpas. Ferramentas de corte cuidadosamente tratadas e com cantos de corte afiados emperram com menos frequência e podem ser conduzidas com maior facilidade.
▶ Utilizar a ferramenta elétrica, acessórios, ferramentas de aplicação, etc. conforme estas instruções. Considerar as condições de trabalho e a tarefa a ser executada. A utilização de ferramentas elétricas para outras tarefas a não ser as aplicações previstas, pode levar a situações perigosas.
Manuseio e utilização cuidadosos de ferramentas com acumuladores
Só carregar acumuladores em carregadores recomendados pelo fabricante. Há perigo de incêndio se um carregador apropriado para um certo tipo de acumuladores for utilizado para carregar acumuladores de outros tipos.
Só utilizar ferramentas elétricas com os acumuladores apropriados. A utilização de outros acumuladores pode levar a lesões e perigo de incêndio.
▶ Manter o acumulador que não está sendo utilizado afastado de clipes, moedas, chaves, parafusos ou outros pequenos objetos metálicos que possam causar um curto-circuito dos contactos. Um curto-circuito entre os contactos do acumulador pode ter como consequência queimaduras ou fogo.
No caso de aplicação incorreta pode vazar líquido do acumulador. Evitar o contacto. No caso de um contacto acidental, deverá enxaguar com água. Se o líquido entrar em contacto com os olhos, também deverá consultar um médico. Líquido que escapa do acumulador pode levar a irritações da pele ou a queimaduras.
Serviço
Só permita que o seu aparelho seja reparado por pessoal especializado e qualificado e só com peças de reposição originais. Desta forma é assegurado o funcionamento seguro do aparelho.
Instruções de segurança para ferramenta multi- funções sem fio
Ao executar trabalhos durante os quais possam ser atingidos cabos elétricos, deverá sempre segurar a ferramenta elétrica pelas superfícies isoladas do punho. O contacto com um cabo sob tensão também pode colocar sob tensão as peças metálicas da ferramenta elétrica e levar a um choque elétrico.
Português | 49
Apenas utilizar a ferramenta elétrica para o corte a seco. A infiltração de água num aparelho elétrico aumenta o risco de choque elétrico.
Atenção, perigo de incêndio! Evitar um sobreaquecimento do material a ser lixado e da lixadeira. Sempre esvaziar o recipiente de pó antes das pausas de trabalho. Sob condições desfavoráveis é possível que a amoladura no saco de pó, no microfiltro, no saco de papel (ou no saco de filtro ou no filtro do aspirador de pó) seja inflamada automaticamente, como voo de faúlhas ao lixar metais. É especialmente perigoso, se o pó de lixar estiver misturado com restos de verniz, poliuretano ou outros produtos químicos e o material de lixar tornar-se quente após um período de trabalho prolongado.
▶ Manter as mãos afastadas da área de serrar. Não tocar na peça a ser trabalhada pelo lado de baixo. Há perigo de lesões no caso de contacto com a lâmina de serra.
▶ Utilizar detetores apropriados, para encontrar cabos escondidos, ou consultar a companhia elétrica local. O contacto com cabos elétricos pode provocar incêndio e choques elétricos. Danos em tubos de gás podem levar à explosão. A infiltração num cano de água provoca danos materiais.
▶ Segurar a ferramenta elétrica firmemente com ambas as mãos durante o trabalho e manter uma posição firme. A ferramenta elétrica é conduzida com segurança com ambas as mãos.
- Fixar a peça a ser trabalhada. Uma peça a ser trabalhada fixa com dispositivos de aperto ou com torno de bancada está mais firme do que segurada com a mão.
▶ Não abrir o acumulador. Há risco de um curto-circuito.
Proteger o acumulador contra calor, p.ex. também contra uma permanente radiação solar, fogo, água e humidade. Há risco de explosão.
Em caso de danos e de utilização incorreta do acumulador, podem escapar vapores. Arejar bem o local de trabalho e consultar um médico se forem constatados quaisquer sintomas. É possível que os vapores irritem as vias respiratórias.
Só utilizar o acumulador junto com a sua ferramenta elétrica Bosch. Só assim é que o seu acumulador é protegido contra perigosa sobrecarga.
Os objetos afiados como, p. ex., pregos ou chaves de fendas, assim como o efeito de forças externas podem danificar a bateria. Podem causar um curto-circuito interno e a bateria pode ficar queimada, deitar fumo, explodir ou sobreaquecer.
- Usar luvas de proteção ao substituir as ferramentas de trabalho. As ferramentas de trabalho tornam-se quentes após uma utilização prolongada.
▶ Não raspar materiais húmidos (p. ex. tapetes de parede) e nem sobre uma superfície húmida. A infiltração de água numa ferramenta elétrica aumenta o risco de choque elétrico.
A superfície a ser trabalhada não deve ser tratada com líquidos que contenham solventes. Devido ao aquecimento das substâncias durante o processo de raspar, podem ser produzidos vapores venenosos.
▶ Tenha cuidado especial no manuseio do raspador. A ferramenta é bem afiada e há perigo de lesões.
Descrição do produto e da potência
Devem ser lidas todas as indicações de advertência e todas as instruções. O desrespeito das advertências e instruções apresentadas abaixo pode causar choque elétrico, incêndio e/ou graves lesões.
Utilização conforme as disposições
A ferramenta elétrica é destinada para serrar e cortar madeiras, plásticos, gesso, metais não ferrosos e elementos de fixação (como p.ex. pregos, grampos). Ela é especialmente apropriada para trabalhar em ladrilhos macios e para lixar e raspar pequenas superfícies a seco. Ela é especialmente apropriada para trabalhos próximos de bordas e para cortes face a face. A luz desta ferramenta elétrica serve para iluminar a área de trabalho direta da ferramenta elétrica e não é adequada para a iluminação ambiente no âmbito doméstico.
Componentes ilustrados
A numeração dos componentes ilustrados refere-se à apresentação da ferramenta elétrica na página de esquemas.
1 Alavanca AutoClic para o desbloqueio do acessório
2 Interruptor de ligar-desligar
3 Indicação do estado de carga do acumulador
4 Acumulador
5 Tecla de destravamento do acumulador
6 Roda de ajuste para a pré-seleção do número de oscilações
7 Aberturas de ventilação
8 Punho adicional anti-vibração (superfície do punho isolada)*
9 Rosca para punho adicional
10 Fixação da ferramenta
11 Barra luminosa de 180°
12 Lâmina de serrar por imersão*
13 Placa de lixar*
14 Folha de lixar*
15 Esbarro de profundidade*
16 Lâmina de serra de segmento*
17 Punho (superfície isolada)
18 Mangueira de aspiração*
19 Bocais de aspiração*
20 Dispositivo de aspiração de pó*
21 Alavanca tensora da aspiração de pó
* Acessórios apresentados ou descritos não pertencem ao volume de fornecimento padrão. Todos os acessórios encontram-se no nosso programa de acessórios.
50 | Português
Dados técnicos
| Ferramenta multifunções sem fio AdvancedMulti 18 | ||
| N.° do produto | 3 603 A04 0.. | |
| Pré-seleção do número de oscilações | ● | |
| Constant-electronic | ● | |
| Arranque suave | ● | |
| Suporte de acessório AutoClic | ● | |
| Tensão nominal | V= 18 | |
| Número de rotações em vazio n_0 | rpm | 10000-20000 |
| Ângulo de oscilações esquerda/direita | ° | 2,8 |
| Peso conforme EPTA-Procedure 01:2014 | ||
| - sem punho adicional | kg | 1,5 |
| - com punho adicional | kg | 1,6 |
| Temperatura ambiente admissível | ||
| - a o c a r r e g a r | °C | 0...+45 |
| - em funcionamento* e durante o armazenamento | °C | -20...+50 |
| Baterias recomendadas | PBA 18V....V-.PBA 18V....W-. | |
| Carregadores recomendados | AL 18.. CV | |
^a potência limitada a temperaturas <0 °C
Dados técnicos averiguados com o acumulador fornecido.
Informação sobre ruídos/vibrações
Os valores de emissão de ruído determinados de acordo com EN 60745-2-4.
O nível de ruído avaliado como A do aparelho é tipicamente: Nível de pressão acústica 82 dB(A); Nível de potência acústica 93 dB(A). Incerteza K=3 dB.
Usar proteção auricular!
Trabalhar sem punho adicional
Totais valores de vibrações a_h (soma dos vetores de três direções) e incerteza K averiguada conforme EN 60745-2-4: Lixar: a_h=6 m/s^2 , K=1.5 m/s^2 .
Serrar com a lâmina de serra de imersão: a_h = 16 m/s^2 , K = 1,5 m/s²,
Serrar com lâmina de serra de segmentos: a_n = 14 m/s^2 , K = 1,5 m/s².
Trabalhar com punho adicional
Totais valores de vibrações a h (soma dos vetores de três direções) e incerteza K averiguada conforme EN 60745-2-4: Lixar: a h =6 m/s ^2 , K=1,5 m/s ^2 ,
Serrar com a lâmina de serra de imersão: a_h = 20 m/s^2 , K = 2,5 m/s²,
Serrar com lâmina de serra de segmentos: a_n = 16 m/s^2 , K = 1,5 m/s^2 .
O nível de vibrações indicado nestas instruções foi medido de acordo com um processo de medição normalizado pela norma EN 60745 e pode ser utilizado para a comparação de ferramentas elétricas. Ele também é apropriado para uma avaliação provisória da carga de vibrações.
O nível de vibrações indicado representa as aplicações principais da ferramenta elétrica. Se, contudo, a ferramenta elétrica for utilizada para outras aplicações, com acessórios diferentes, com outras ferramentas de trabalho ou com manutenção insuficiente, é possível que o nível de vibrações seja diferente. Isto pode aumentar sensivelmente a carga de vibrações para o período completo de trabalho.
Para uma estimação exata da carga de vibrações, também deveriam ser considerados os períodos nos quais o aparelho está desligado ou funciona, mas não está sendo utilizado. Isto pode reduzir a carga de vibrações durante o completo período de trabalho.
Além disso também deverão ser estipuladas medidas de segurança para proteger o operador contra o efeito de vibrações, como por exemplo: manutenção de ferramentas elétricas e de ferramentas de trabalho, manter as mãos quentes e organização dos processos de trabalho.
Montagem
Só utilizar os carregadores que constam na página de acessórios. Só estes carregadores são apropriados para os acumuladores de iões de lítio utilizados para a sua ferramenta elétrica.
Nota: O acumulador é fornecido parcialmente carregado. Para assegurar a completa potência do acumulador, o acumulador deverá ser carregado completamente no carregador antes da primeira utilização.
O acumulador de iões de lítio pode ser carregado a qualquer altura, sem que a sua vida útil seja reduzida. Uma interrupção do processo de carga não danifica o acumulador.
O acumulador de iões de lítio está protegido por “Electronic Cell Protection (ECP)” contra descarga total. A ferramenta elétrica é desligada através de um disjuntor de proteção, logo que o acumulador estiver descarregado. A ferramenta de trabalho não se movimenta mais.
Nota: Se a ferramenta elétrica for desligada automaticamente devido a um acumulador descarregado ou sobreaquecido, desligue a ferramenta elétrica com o interruptor de ligar-desligar 2. Recarregar o acumulador ou deixá-lo arrefecer antes de ligar novamente a ferramenta elétrica. Caso contrário o acumulador poderá sofrer danos.
O acumulador 4 possui dois níveis de travamento, que devem evitar, que o acumulador possa cair, caso a tecla de destravamento do acumulador 5 seja premida por acaso. Enquanto o acumulador estiver dentro da ferramenta elétrica, ele é mantido em posição por uma mola.
Para retirar o acumulador da ferramenta elétrica 4, deverá premir a tecla de destravamento 5 e puxar o acumulador para trás. Não empregar força.
Português | 51
Indicação do estado de carga do acumulador
A indicação do estado de carga do acumulador 3 sinaliza, com a ferramenta elétrica ligada, a capacidade restante do acumulador ou uma sobrecarga.
Indicação Capacidade
| Luz permanente 3 LEDs verdes ≥66 % |
| Luz permanente 2 LEDs verdes 33–66 % |
| Luz permanente 1 LEDs verdes 10–33 % |
| Luz intermitente 1 LED verde ≤10 % |
Quando a indicação do estado de carga do acumulador 3 pisca em vermelho, significa que a ferramenta elétrica está sobrecarregada. Observar as indicações no capítulo "Proteção contra sobrecarga em dependência da temperatura", página 56.
Troca de ferramenta
O acumulador deverá ser retirado antes de todos os trabalhos no aparelho e antes de transportar ou de guardar a ferramenta elétrica (p. ex. manutenção, troca de ferramenta). Há perigo de lesões se o interruptor de ligar-desligar for acionado involuntariamente.
- Usar luvas de proteção durante a substituição de ferramentas. Há perigo de lesões no caso de um contacto com as ferramentas de trabalho.
Tenha em atenção os acessórios previstos para a sua ferra- menta.
Ferramenta de trabalho AdvancedMulti 18
 |  |  |
 |  |  |
 |  |  |
Seleccionar a ferramenta de trabalho
A tabela a seguir apresenta exemplos de ferramentas de trabalho. Outras ferramentas de trabalho encontram-se no amplo programa de acessórios Bosch.
Ferramenta de trabalho Material Aplicação
 | Lâmina de serra de segmento de bimetal | Derivados de madeira, Plástico, Metais não ferrosos | Cortes de separação e de imersão; também para serrar ao longo de bordas, em cantos e em áreas de difícil acesso; Exemplo: encurtar rodapés ou aros de portas já instalados, cortes de imersão ao adaptar painéis de soalho |
 | Placa de lixar para folhas de lixar da série Delta 93 mm | Depende da folha de lixar | Lixar superfícies em bordas, em cantos ou em áreas de difícil acesso; de acordo com a folha de lixar p.ex. para lixar madeiras, tintas, vernizes, pedrasVelo para limpar e texturar madeira, desenferrujar metal e lixar vernizes, feltro de polir para polimento prévio |
 | Lixadeira de perfis | Madeira, Tubos/Perfis, Tinta, Verniz, Betume de enchimento, Metal | Lixamento cómodo e eficaz de perfis até um diâmetro de 55 mm;Folhas de lixa vermelhas para lixar madeira, tubos/perfis, verniz, betume de enchimento e metal |
 | Lâminas de corte por imersão de bimetal para madeira e metal | Madeira macia, Plástico macio, Pladur, Perfis finos de alumínio e metal não-ferroso, Chapas finas, Pregos e parafusos não temperados | Pequenos cortes de seccionamento e imersão;Exemplo: cortar roços para tomadas, seccionar tubos de cobre à face, cortes de imersão em placas de gesso cartonadoTrabalhos de ajuste de filigrana em madeira;Exemplo: serragem posterior de roços para fechaduras e ferragens |
 | Lâmina de serra por imersão HCS, madeira | Derivados de madeira, Plástico macio | Cortes de separação e de imersão profundos; também para serrar ao longo de bordas, em cantos e em áreas de difícil acesso;Exemplo: corte de imersão estreito, em madeira maciça para a montagem de uma grelha de ventilação |
Bosch Power Tools 1 609 92A 3B0 | (8.3.17)
52 | Português
| Ferramenta de trabalho Material Aplicação | |||
 | Lâmina de serra de imersão em bimetal para madeira dura | Madeira dura, Placas revestidas | Cortes de imersão em placas revestidas ou madeira dura; Exemplo: montagem de janelas de telhado |
 | Lâmina de serra de imersão em metal duro para metal | Metal, Materiais muito abrasivos, Fibra de vidro, Pladur, Placas de fibra ligadas com cimento | Cortes de imersão em materiais muito abrasivos ou metal; Exemplo: corte de tampos frontais de cozinhas, cortes fácil em parafusos temperados, pregos e aço inoxidável |
 | Lâminas de corte por imersão de bimetal para madeira e metal | Madeira macia, Madeira dura, Placas folheadas, Placas revestidas a plástico, Pregos e parafusos não temperados | Cortes de imersão em placas revestidas ou madeira dura; Exemplo: encurtar caixilhos de portas, roços para estantes |
 | Lâmina de serra de segmento estria HM | Betume cimentício, Ladrilhos macios, Plásticos reforçados a fibra de vidro, Betão poroso | Cortar e separar em áreas rente a bordas, em cantos e em áreas de difícil acesso; Exemplo: remover juntas entre azulejos de parede para executar trabalhos de reparação, cortar entalhes em azulejos, placas de gesso ou em plásticos |
 | Lâmina de serra de segmentos com granulado Riff de diamante | Betume cimentício, Ladrilhos macios, Resina epoxídica, Plásticos reforçados a fibra de vidro | Malhetamento preciso e seccionamento de material de ladrilho/junta, resinas epoxídicas e plásticos reforçados a fibra de vidro; Exemplo: efetuar pequenos recortes em ladrilhos macios e fresar roços em plástico reforçado a fibra de vidro |
 | Placa delta estria HM | Argamassa, Restos de betão, Madeira, Materiais abrasivos | Grosagem e lixamento sobre uma base dura; Exemplo: remover argamassa ou cola para ladrilhos (p. ex. em caso de substituição de ladrilhos danificados), remover restos de cola para alcatifas |
 | Removedor de argamassa com granulado de metal duro | Argamassa, Juntas, Resina epoxídica, Plásticos reforçados a fibra de vidro, Materiais abrasivos | Malhetamento e seccionamento de material de juntas e ladrilhos, assim como grosagem e lixamento sobre uma base dura; Exemplo: remover cola para ladrilhos e massa para juntas |
 | Acessório de corte multimateriais HCS | Papelão alcatroado, Alcatifas, Relva artificial, Cartão, Piso em PVC | Corte rápido e preciso de material macio e materiais abrasivos flexíveis; Exemplo: cortar alcatifa, cartão, piso em PVC, papelão alcatroado, etc. |
 | Raspador, rígido | Alcatifas, Argamassa, Betão, Cola para ladrilhos | Raspar sobre uma base dura; Exemplo: remover argamassa, cola para ladrilhos, restos de betão e alcatifa |
 | Raspador, flexível | Cola para alcatifas, Restos de tinta, Silicone | Raspagem flexível sobre uma base macia; Exemplo: remover juntas de silicone, restos de cola para alcatifas e restos de tinta |
Português | 53
| Ferramenta de trabalho Material Aplicação | |||
 | Lâmina de serra de segmentos de bimetal | Material de isolamento, Painéis de isolamento, Pranchas de soalho, Painéis de isolamento para redução de eco, Cartão, Alcatifas, Borracha, Cabedal | Corte preciso de materiais macios; Exemplo: corte de painéis de isolamento, cortes no compri- mento certo à face de material de isolamento saliente |
 | Placa de lixar delta com granulado de metal duro | Madeira, Tinta | Lixamento de madeira ou tinta em locais de difícil acesso sem folha de lixa; Exemplo: desbastar tinta entre as lamelas das persianas, lixar soalho de madeira nos cantos |
 | Lâmina de serra de imersão com granulado de metal duro | Fibra de vidro, Argamassa, Madeira | Corte de imersão em materiais muito abrasivos; Exemplo: malhetar mosaicos finos |
 | Cortador de juntas universal HCS | Juntas de dilatação, Kit de janela, Materiais isolantes (lã de rocha) | Corte e seccionamento de materiais macios; Exemplo: cortar juntas de dilatação de silicone ou mástique |
 | Lâminas de corte por imersão de bimetal para madeira e metal | Madeira macia, Madeira dura, Placas folheadas, Placas revestidas a plástico, Pregos e parafusos não temperados | Corte de imersão rápido e profundo em madeira e metal; Exemplo: corte rápido de madeira com pregos, corte de imersão profundo em placas revestidas e encurtamento preciso de caixilhos de portas |
 | Lâmina de serra de imersão em metal duro para metal | Aço inoxidável (Inox), Parafusos e pregos, Resina epoxidica, Plásticos reforçados a fibra de vidro, Fibra de vidro, Pladur, Betão poroso | Corte de imersão rápido e profundo em materiais abrasivos ou metal; Exemplo: cortes rápidos de tampos frontais de cozinhas, corte fácil graças aos parafusos temperados, pregos e aço inoxidável |
 | Lâminas de corte por imersão de bimetal para madeira e metal | Madeira, Derivados de madeira abrasivos, Plásticos, Pregos e parafusos tempe-rados, Tubos de metais não- ferrosos | Cortes de imersão rápidos e profundos em madeira, deriva-dos de madeira e plásticos abrasivos; Exemplo: seccionamento rápido de tubos de metais não- ferrosos e perfis de dimensões mais reduzidas, corte fácil de pregos não temperados, parafusos e perfis de aço de dimensões mais reduzidas |
 | Lâmina de serra por imersão HCS, madeira | Madeira macia, Buchas, Pinos, Elementos de mobiliário | Cortes de seccionamento e imersão rápidos e profundos; inclusive para serrar rente à borda em cantos e áreas de difícil acesso; Exemplo: corte de imersão profundo em madeira macia para a montagem de uma grelha de ventilação |
Introduzir a ferramenta de trabalho (veja figura A)
Pouse o acessório sobre uma base plana. A legenda do acessório tem de ser legível a partir de cima.
Rode o acessório numa posição favorável para o trabalho em questão. São possíveis doze posições dispostas por 30°.
Pressione a ferramenta elétrica para o ângulo desejado no acessório, até se ouvir um clique de engate.
▶ Controlar a posição firme da ferramenta de trabalho.
Ferramentas de trabalho incorretamente ou insuficientemente fixas podem se soltar durante o funcionamento e apresentar um perigo para o operador.
Bosch Power Tools 1 609 92A 3B0 | (8.3.17)
54 | Português
Retirar a ferramenta de trabalho (veja figura B)
Abra a alavanca AutoClic 1 até ao batente. O acessório é ejetado.
Montar e ajustar limitador de profundidade
O batente de profundidade 15 pode ser utilizado durante o trabalho com lâminas de serra de segmentos.
Se necessário deverá retirar uma ferramenta de trabalho já montada.
Empurrar o limitador de profundidade 15 completamente sobre a fixação da ferramenta 10, com o lado escrito para cima, sobre o cabeçote de engrenagem da ferramenta eléctrica.
O limitador de profundidade é previsto para as seguintes profundidades de corte:
- Com lâminas de serra de segmentos ACZ 85 .. com diâmetro de 85 mm: profundidades de corte de 8 mm, 10 mm, 12 mm e 14 mm (indicação no limitador de profundidade em letras maiores e sem parêntesis).
- Com lâminas de serra de segmentos ACZ 100 .. com diâmetro de 100 mm: profundidades de corte de 14 mm, 16 mm, 18 mm e 20 mm (indicação no limitador de profundidade em letras menores entre parêntesis).
Coloque a lâmina de serra de segmentos adequada para a profundidade de corte desejada. Deslize o limitador de profundidade 15 do encabadouro 10 no sentido da ferramenta de trabalho, até que seja possível rodá-lo livremente. Rode o limitador de profundidade 15 de forma a que a profundidade de corte desejada fique sobre a parte da lâmina de serra que vai ser usada para serrar. Deslize o limitador de profundidade 15 novamente até ao limitador no cabeçote de engrenagem da ferramenta elétrica.
Para todas as outras profundidades de corte e para o trabalho com outras ferramentas de trabalho é necessário remover o limitador de profundidade 15. Para tal é necessário remover a ferramenta de trabalho e puxar o limitador de profundidade do cabeçote de engrenagem.
Montar o punho adicional (acessório opcional)
O punho adicional anti-vibração permite realizar os trabalhos de modo cómodo e seguro.
Atarraxar o punho adicional 8 de acordo com o tipo de trabalho, do lado direito ou do lado esquerdo do cabeçote de engrenagens.
- Não continuar a utilizar a ferramenta elétrica se o punho adicional estiver danificado. Não realizar modificações no punho adicional.
Colocar/substituir a folha de lixar na placa de lixar
A placa de lixar 13 está equipada com um tecido de velcro, para uma fixação rápida de simples de folhas de lixar com aderência de velcro.
Sacudir o tecido de velcro da placa de lixar 13 antes de colocar a folha de lixar 14 para possibilitar uma aderência ideal.
Posicionar a folha de lixar 14 de forma alinhada num dos lados da placa de lixar 13, e agora premir bem a folha de lixar sobre a placa de lixar.
Para assegurar uma aspiração de pó ideal, deverá observar que os recortes na folha de lixar coincidam com os orifícios na placa de lixar.
Para retirar a folha de lixar 14 deverá segurá-la por um a ponta e puxá-la da placa de lixar 13.
Podem ser utilizadas todas as folhas de lixar, feltros de polir e de limpeza da série Delta 93 mm do programa de acessórios Bosch.
Acessórios de lixar, como não tecido/feltro de polir, devem ser fixos da mesma forma sobre a placa de lixar.
Seleção da folha de lixar
Estão disponíveis diversas folhas de lixar, de acordo com o material a ser trabalhado e com o desbaste desejado da superfície:
Folha de lixar Material Aplicação Grão
 qualidade vermelha | - Todos materiais de madeira (p.ex. madeira de lei, madeira macia, painéis de partículas, placas de construção)- Materiais demetal | Para a retificação prévia de p. ex. vigas e tábuas áspe-ras e não aplainadas | grosseiro 40 | 60 |
| Para lixamento plano e para nivelar pequenas rugosida-des | médio 80 | 100 | ||
| 120 | ||||
| Para o acabamento fino de lixar madeiras | fino 180 | 240 | ||
| 320 | ||||
| 400 | ||||
 qualidade branca | - Cor- Verniz- Enchedor- Espátula | Para lixar tinta grosseiro 40 | 60 | |
| Para lixar tinta de base (p.ex. remover vestígios de aplicação com pincel, pingos de tintas e escorridos) | médio 80 | 100 | ||
| 120 | ||||
| Para o acabamento final de primeiras demãos antes de envernizar | fino 180 | 240 | ||
| 320 |
Português | 55
Aspiração de pó/de aparas
Pós de materiais como por exemplo, tintas que contém chumbo, alguns tipos de madeira, minerais e metais, podem ser nocivos à saúde. O contacto ou a inalação dos pós pode provocar reações alérgicas e/ou doenças nas vias respiratórias do utilizador ou das pessoas que se encontrem por perto.
Certos pós, como por exemplo pó de carvalho e faia são considerados como sendo cancerígenos, especialmente quando juntos com substâncias para o tratamento de madeiras (cromato, preservadores de madeira). Material que contém asbesto só deve ser processado por pessoal especializado.
- Se possível deverá usar um dispositivo de aspiração apropriado para o material.
- Assegurar uma boa ventilação do local de trabalho.
- É recomendável usar uma máscara de proteção respiratória com filtro da classe P2.
Observe as diretivas para os materiais a serem trabalhados, vigentes no seu país.
- Evite o acúmulo de pó no local de trabalho. Pós podem entrar levemente em ignição.
Conectar a aspiração de pó (acessório opcional)
A aspiração de pó 20 só é destinada para trabalhos com a placa de lixar 13 e não deve ser usada em combinação com outras ferramentas de trabalho.
Para lixar deverá sempre conectar a aspiração de pó.
Para a montagem da aspiração de pó 20 (acessório) é necessário remover a ferramenta de trabalho e o limitador de profundidade 15.
Desloque a aspiração de pó 20 até ao batente, passando pelo suporte de acessório 10, em direção ao colar de aperto da ferramenta elétrica. Rode a aspiração de pó para a posição desejada (não diretamente por baixo da ferramenta elétrica). Pressione a alavanca tensora 21 para fixar a aspiração de pó.
Encaixe o adaptador da mangueira de aspiração 18 no bocal de aspiração 19. Ligue a mangueira de aspiração 18 a um aspirador (acessório).
Uma vista geral sobre a conexão a diversos aspiradores de pó encontra-se na página de gráficos.
O aspirador de pó deve ser apropriado para o material a ser trabalhado.
Utilizar um aspirador especial para aspirar pó que seja extremamente nocivo à saúde, cancerígeno ou seco.
Funcionamento
Colocação em funcionamento
Nota: A utilização de acumuladores não apropriados para a ferramenta elétrica, pode levar a erros de funcionamento ou a danos na ferramenta elétrica.
Introduzir o acumulador 4 carregado, por trás, no pé da ferramenta elétrica. Premir o acumulador completamente para dentro do pé, até a linha vermelha não estar mais visível e o acumulador estar firmemente travado.
Ligar e desligar
Para ligar a ferramenta elétrica, deverá empurrar o interruptor de ligar-desligar 2 para frente, de modo que apareça o interruptor "I".
O arranque eletrónico suave limita o binário ao ligar o aparelho e aumenta a vida útil do motor.
A Constant-Electronic mantém o número de oscilações durante a marcha em vazio e sob carga quase que constante e assegura um desempenho de trabalho uniforme.
Para desligar a ferramenta elétrica, deverá empurrar o interruptor de ligar-desligar 2 para trás, de modo que apareça o interruptor "0".
Para poupar energia só deverá ligar a ferramenta elétrica quando ela for utilizada.
A barra luminosa de 180° melhora a visibilidade do raio de ação. É ligada e desligada automaticamente com a ferramenta elétrica.
- Não olhar diretamente para a luz de trabalho pois poderá ser ofuscado.
Pré-selecionar o número de oscilações
Com a roda de pré-seleção do número de oscilações 6 é possível pré-selecionar o número de oscilações necessário durante o funcionamento.
O n.º de oscilações necessário depende do material e das condições de trabalho e pode ser verificado através de ensaios práticos.
Para serrar, cortar e lixar materiais mais duros, como por ex. madeia ou metal, é recomendável o nível de oscilação "6" e para serrar materiais mais macios, como por ex. plástico, é necessário o nível de oscilação "4".
Indicações de trabalho
Espere a ferramenta elétrica parar completamente, antes de depositá-la.
▶ Retirar o acumulador antes de todos os trabalhos na ferramenta elétrica.
Nota: Não obstruir as aberturas de ventilação 7 da ferramenta elétrica durante o trabalho pois isto reduzirá a vida útil da sua ferramenta elétrica.
Ao trabalhar com ferramentas HCS deverá observar que o revestimento das ferramentas não esteja danificado.
Principio de trabalho
Devido ao accionamento oscilante, a ferramenta de trabalho vibra até 20000 vezes por minuto 2,8º para lá e para cá. Des-ta forma é possível trabalhar com precisão em áreas estreitas.
Trabalhar com reduzida e uniforme força de pressão, caso contrário o desempenho de trabalho é reduzido e a ferramenta de trabalho pode bloquear.
Movimentar a ferramenta eléctrica para lá e para cá durante o trabalho, para que a ferramenta de trabalho não seja demasiadamente aquecida e não bloqueie.
56 | Português
Serrar
Só utilizar lâminas de serra que estejam em perfeito estado e que não apresentem danos. Lâminas de serrar tortas e não suficiente afiadas podem quebrar, influenciar negativamente o corte ou causar um contragolpe.
Ao serrar materiais de construção leves, deverá respeitar as diretivas legais e as recomendações do fabricante do material.
No processo de serrar por imersão só devem ser processados materiais macios como madeira, gesso encartonado!
Antes de serrar madeiras, placas de aglomerado, materiais de construção etc., com lâminas de serrar HCS, deverá controlar se estes materiais não contêm pregos, parafusos ou objetos semelhantes. Se for o caso, deverá remover estes objetos ou utilizar lâminas de serrar de bimetal.
Cortar
Nota: Ao cortar azulejos de parede deverá observar que as ferramentas estão sujeitas a um alto desgaste ao serem utilizadas por muito tempo.
Lixar
A potência abrasiva e o resultado de trabalho são principalmente determinados pela seleção da folha de lixa, do número de vibrações selecionado e da força de pressão.
Apenas folhas de lixar em perfeito estado proporcionam uma perfeita potência abrasiva e poupam a ferramenta elétrica.
Trabalhar com uma força de pressão uniforme para aumentar a vida útil das folhas de lixar.
Um aumento demasiado da força de pressão não leva a uma potência abrasiva mais alta, mas a um desgaste mais forte da ferramenta elétrica e da folha de lixar.
Para lixar ângulos, cantos e áreas de difícil acesso também é possível trabalhar apenas com a ponta ou com o canto da pla- ca de lixar.
Ao lixar sobre um ponto só, é possível que a folha de lixa se aqueça fortemente. Reduza o número de oscilações e a pressão e permita que a folha de lixa se arrefeça em intervalos regulares.
Jamais utilizar uma folha de serra com a qual foi processado metal, para processar outros materiais.
Só utilizar acessórios de lixar originais Bosch.
Para lixar deverá sempre conectar a aspiração de pó.
Raspar
Para raspar deverá selecionar uma alta frequência de vibrações.
Trabalhar sobre uma superfície macia (p.ex. madeira), num ângulo plano e com reduzida força de pressão. Caso contrário a espátula poderá cortar a superfície.
Proteção contra sobrecarga em dependência da temperatura
Numa utilização correta, a ferramenta elétrica não pode ser sobrecarregada. Uma carga excessiva ou fora da faixa de temperatura admissível para o acumulador desliga a ferramenta elétrica. Em caso de desconexão automática, desligue a ferramenta elétrica, deixe o acumulador arrefecer e, de seguida, volte a ligar a ferramenta elétrica.
Indicações sobre o manuseio ideal do acumulador
Proteger o acumulador contra humidade e água.
Sempre guardar o acumulador a uma temperatura de -20^ a 50^ . Por exemplo, não deixe o acumulador dentro do automóvel no verão.
Um período de funcionamento reduzido após o carregamento, indica que o acumulador está gasto e que deve ser substituído.
Observar a indicação sobre a eliminação de forma ecológica.
Manutenção e serviço
Manutenção e limpeza
▶ Retirar o acumulador antes de todos os trabalhos na ferramenta elétrica.
- Manter a ferramenta elétrica e as aberturas de ventilação sempre limpas, para trabalhar bem e de forma segura.
Limpar a ferramenta de trabalho estriada (acessório) em intervalos regulares com uma escova de arame.
Se for necessário substituir o cabo de conexão, isto deverá ser realizado pela Bosch ou por uma oficina de serviço pós-venda autorizada para todas as ferramentas elétricas Bosch para evitar riscos de segurança.
Serviço pós-venda e consultoria de aplicação
O serviço pós-venda responde às suas perguntas a respeito de serviços de reparação e de manutenção do seu produto, assim como das peças sobressalentes. Desenhos explodidos e informações sobre peças sobressalentes encontram-se em:
www.bosch-pt.com
A nossa equipa de consultoria de aplicação Bosch esclarece com prazer todas as suas dúvidas a respeito da compra, aplicação e ajuste dos produtos e acessórios.
Indique para todas as questões e encomendas de peças sobressalentes a referência de 10 dígitos de acordo com a placa de características do produto.
Portugal
Robert Bosch LDA
Avenida Infante D. Henrique
Lotes 2E - 3E
1800 Lisboa
Para efetuar o seu pedido online de peças entre na página www.ferramentasbosch.com.
Tel.: 21 8500000
Fax: 21 8511096
Brasil
Robert Bosch Ltda. - Divisão de Ferramentas Elétricas
Caixa postal 1195 - CEP: 13065-900
Campinas - SP
Tel.: 0800 7045 446
www.bosch.com.br/contato
Italiano | 57
Transporte
Os acumuladores de iões de lítio, contidos, estão sujeitos ao direito de materiais perigosos. Os acumuladores podem ser transportados na rua pelo utilizador, sem mais obrigações. Na expedição por terceiros (por ex.: transporte aéreo ou expedição), devem ser observadas as especiais exigências quanto à embalagem e à designação. Neste caso é necessário consultar um especialista de materiais perigosos ao preparar a peça a ser trabalhada.
Só enviar acumuladores se a carcaça não estiver danificada. Colar contactos abertos e embalar o acumulador de modo que não possa se movimentar dentro da embalagem. Por favor observe também eventuais diretivas nacionais suplementares.
Eliminação
As ferramentas elétricas, os acessórios e as embalagens devem ser enviados a uma reciclagem ecológica de matéria-prima.
Não deitar ferramentas elétricas e acumuladores/pilhas no lixo doméstico!
Apenas países da União Europeia:
Conforme as Diretivas Europeias 2012/19/UE relativa aos resíduos de ferramentas elétricas europeias 2006/66/CE é necessário recolher separadamente os acumuladores/as pilhas defeituosos ou gastos e conduzi-los a uma reciclagem ecológica.
Accumuladores/pilhas:
lões de lítio:
Observar as indicações no capítulo "Transporte", página 57.
Sob reserva de alterações.
Italiano
Norme di sicurezza
Ideal Eletronik Bobinaj
