| Produkttype | Trådløs oscillende multifunksjonsverktøy |
| Merke | Bosch |
| Modell | AdvancedMulti 18 |
| Nominell spenning | 18 V |
| Tomgangshastighet | 10000 - 20000 o/min |
| Svingningsvinkel | 2,8° (venstre/høyre) |
| Vekt (uten ekstra håndtak) | 1,5 kg |
| Vekt (med ekstra håndtak) | 1,6 kg |
| Verktøyholder | AutoClic (raskt verktøyskift uten verktøy) |
| Hastighetsforvalg | Ja (hjul med 6 posisjoner) |
| Constant-Electronic | Ja (opprettholder hastigheten under belastning) |
| Mykstart | Ja |
| Integrert belysning | LED-lysbånd 180° |
| Lydtrykknivå | 82 dB(A) |
| Lydeffektnivå | 93 dB(A) |
| Vibrasjonsverdier (sliping) | a_h = 6 m/s², K = 1,5 m/s² |
| Vibrasjonsverdier (dykksaging, uten håndtak) | a_h = 16 m/s², K = 1,5 m/s² |
| Vibrasjonsverdier (segsaging, uten håndtak) | a_h = 14 m/s², K = 1,5 m/s² |
| Kompatible batterier | PBA 18V... (V- og W-serien) |
| Kompatibel lader | AL 18.. CV |
| Temperaturområde for lading | 0 °C til +45 °C |
| Driftstemperaturområde | -20 °C til +50 °C |
| Artikkelnummer | 3 603 A04 0.. |
| Bruksområder | Saging, kapping, sliping, skraping av tre, plast, metall, myk veggflis |
| Sikkerhet | Elektronisk cellebeskyttelse (ECP), automatisk stans ved overbelastning/overoppheting |
| Vedlikehold | Rengjør ventilasjonsåpningene regelmessig; bruk en stålbørste til Riff-verktøy |
Ofte stilte spørsmål - AdvancedMulti 18 BOSCH
Brukerspørsmål om AdvancedMulti 18 BOSCH
0 spørsmål om dette apparatet. Svar på dem du kjenner, eller still ditt eget.
Still et nytt spørsmål om dette apparatet
Last ned instruksjonene for din Elektrisk verktøy i PDF-format gratis! Finn veiledningen din AdvancedMulti 18 - BOSCH og ta den elektroniske enheten tilbake i hendene. På denne siden er alle dokumenter som er nødvendige for bruken av enheten din publisert. AdvancedMulti 18 av merket BOSCH.
BRUKSANVISNING AdvancedMulti 18 BOSCH
Dybdeanslaget er beregnet til følgende snitdybder:
- Med segmentsavklinger ACZ 85 .. med diameter 85 mm: Snitdybder 8 mm, 10 mm, 12 mm og 14 mm (angivelse på dybdeanslag med større skrift og uden parentes).
- Med segmentsavklinger ACZ 100 .. med diameter 100 mm: Snitdybder 14 mm, 16 mm, 18 mm og 20 mm (angivelse på dybdeanslag med mindre skrift og i parentes).
Du kan anvende alle slibeblade, poler- og rengøringsfilt fra serien Delta 93 mm i Bosch tilbehørsprogrammet.
Støvsugeren skal være egnet til det materiale, som skal opsuges.
Vedligeholdelse og service
Vedligeholdelse og rengøring
Såga med doppstågblad: a_b=16m/s^2, K=1,5m/s^2 ,
Såga med segmentssågblad: a_h=14m/s^2, K=1,5m/s^2 .
Borttagning av batteri
Sikkerhetsinformasjon
Generelle advarsler for elektroverktøy
ADVARSEL
Les gjennom alle advarslene og anvisningene. Feil ved overholdelsen av ad-
varslene og nedenstående anvisninger kan medføre elektriske støt, brann og/eller alvorlige skader.
Ta godt vare på alle advarslene og informasjonene.
Det nedenstående anvendte uttrykket «elektroverktøy» gjelder for strømdrevne elektroverktøy (med ledning) og batteridrevne elektroverktøy (uten ledning).
Sikkerhet på arbeidsplassen
- Hold arbeidsområdet rent og ryddig og sørg for bra be- lysning. Rotete arbeidsområder eller arbeidsområder uten lys kan føre til ulykker.
Ikke arbeid med elektroverktøyet i eksplosjonsutsatte omgivelser – der det befinner seg brennbare væsker, gass eller støv. Elektroverktøy lager gnister som kan antenne støv eller damper.
Hold barn og andre personer unna når elektroverktøyet brukes. Hvis du blir forstyrret under arbeidet, kan du miste kontrollen over elektroverktøyet.
Elektrisk sikkerhet
Støpselet til elektroverktøyet må passe inn i stikkontakten. Støpselet må ikke forandres på noen som helst måte. Ikke bruk adapterstøpsler sammen med jordede elektroverktøy. Bruk av støpsler som ikke er forandret på og passende stikkontakter reduserer risikoen for elektriske støt.
- Unngå kroppskontakt med jordede overflater slik som rør, ovner, komfyrer og kjøleskap. Det er større fare ved elektriske støt hvis kroppen din er jordet.
- Hold elektroverktøyet unna regn eller fuktighet. Dersom det kommer vann i et elektroverktøy, øker risikoen for elektriske støt.
Ikke bruk ledningen til andre formål, f. eks. til å bære elektroverktøyet, henge det opp eller trekke det ut av stikkontakten. Hold ledningen unna varme, olje, skarpe kanter eller verktøydeler som beveger seg. Med skadede eller opphopede ledninger øker risikoen for elektriske støt.
Når du arbeider utendørs med et elektroverktøy, må du kun bruke en skjøteledning som er egnet til utendørs bruk. Når du bruker en skjøteledning som er egnet for utendørs bruk, reduseres risikoen for elektriske støt.
Hvis det ikke kan unngås å bruke elektroverktøyet i fuktige omgivelser, må du bruke en jordfeilbryter. Bruk av en jordfeilbryter reduserer risikoen for elektriske støt.
Personsikkerhet
Vær oppmerksom, pass på hva du gjør, gå fornuftig frem när du arbeider med et elektroverktøy. Ikke bruk elektroverktøy när du er trett eller er påvirket av narkotika, alkohol eller medikamenter. Et øyeblikks uoppmerksomhet ved bruk av elektroverktøyet kan føre til alvorlige skader.
Bruk personlig verneutstyr og husk alltid å bruke vernebriller. Bruk av personlig sikkerhetsutstyr som støvmaske, skilaste arbeidssko, hjelm eller hørselvern – avhengig av type og bruk av elektroverktøyet – reduserer risikoen for skader.
Unngå å starte verktøyet ved en feiltagelse. Forviss deg om at elektroverktøyet er slått av før du kobler det til strømmen og/eller batteriet, løfter det opp eller bærer det. Hvis du holder fingeren på bryteren när du bærer elektroverktøyet eller kobler elektroverktøyet til strømmen i innkoblet tilstand, kan dette føre til uhell.
Fjern innstillingsverktøy eller skrunøkler før du slår på elektroverktøyet. Et verktøy eller en nøkkel som befinner seg i en roterende verktøydel, kan føre til skader.
- Unngå en unormal kroppsholdning. Sørg for å stå stødig og i balanse. Dermed kan du kontrollere elektroverktøyet bedre i uventede situasjoner.
Bruk alltid egnede klær. Ikke bruk vide klær eller smykker. Hold hår, tøy og hansker unna deler som beveger seg. Løstsittende tøy, smykker eller langt hår kan komme inn i deler som beveger seg.
Hvis det kan monteres støvavsug- og oppsamlingsinnretninger, må du forvisse deg om at disse er tilkoblet og brukes på korrekt måte. Bruk av et støvavsug reduserer farer på grunn av støv.
Omhyggelig bruk og håndtering av elektroverktøy
Ikke overbelast verktøyet. Bruk et elektroverktøy som er beregnet til den type arbeid du vil utføre. Med et passende elektroverktøy arbeider du bedre og sikrere i det angitte effektområdet.

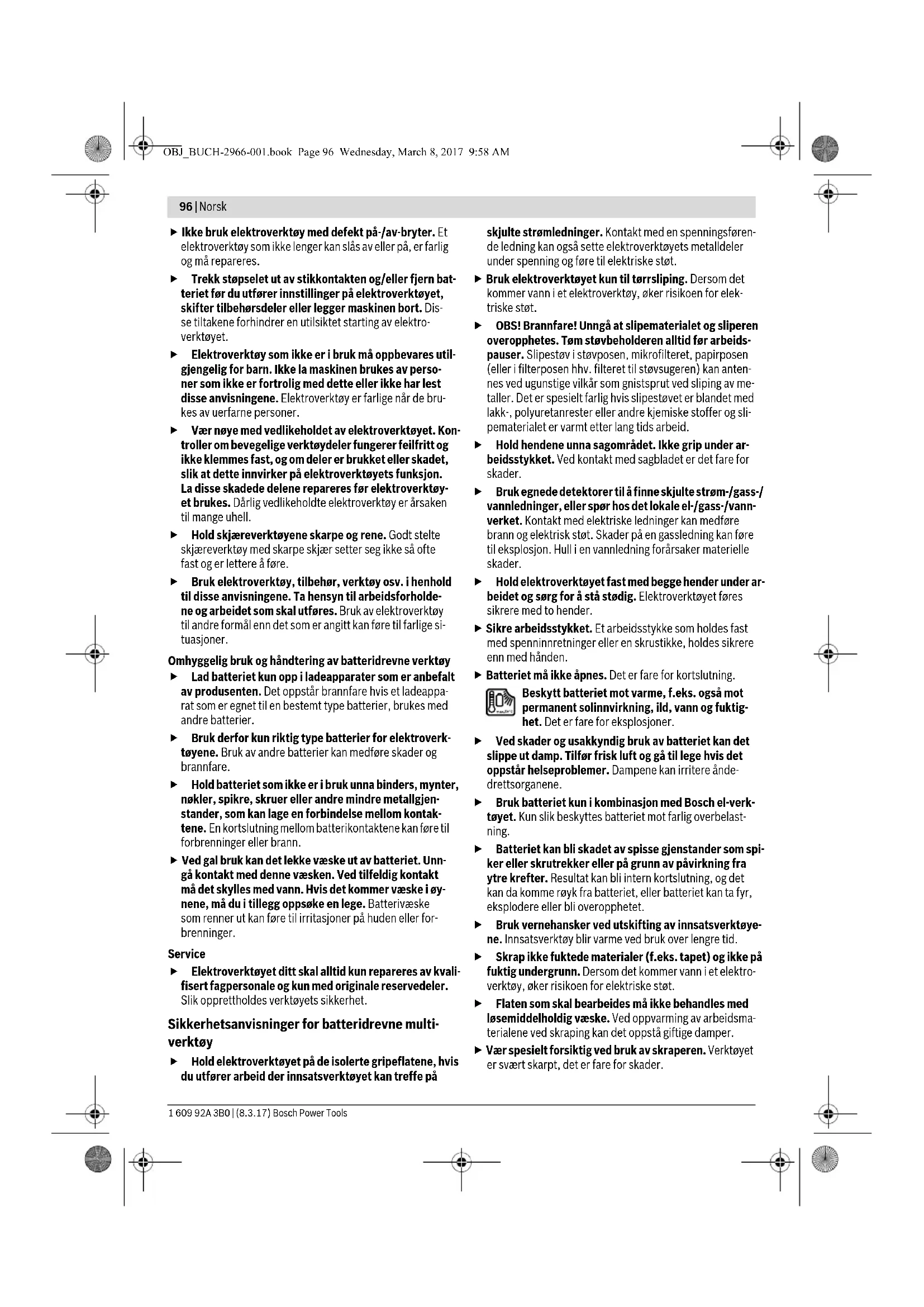

96 | Norsk
Ikke bruk elektroverktøy med defekt på-/av-bryter. Et elektroverktøy som ikke lenger kan slås av eller på, er farlig og må repareres.
▶ Trekk støpselet ut av stikkontakten og/eller fjern batteriet før du utfører innstillinger på elektroverktøyet, skifter tilbehørsdeler eller legger maskinen bort. Disse tiltakene forhindrer en utilsiktet starting av elektroverktøyet.
Elektroverktøy som ikke er i bruk må oppbevares utilgjengelig for barn. Ikke la maskinen brukes av personer som ikke er fortrolig med dette eller ikke har lest disse anvisningene. Elektroverktøy er farlige når de brukes av uerfarne personer.
Vær nøye med vedlikeholdet av elektroverktøyet. Kontroller om bevegelige verktøydeler fungerer feilfritt og ikke klemmes fast, og om deler er brukket eller skadet, slik at dette innvirker på elektroverktøyets funksjon. La disse skadede delene repareres før elektroverktøyet brukes. Dårlig vedlikeholdte elektroverktøy er årsaken til mange uhell.
- Hold skjæreverktøyene skarpe og rene. Godt stelte skjæreverktøy med skarpe skjær setter seg ikke så ofte fast og er lettere å føre.
Bruk elektroverktøy, tilbehør, verktøy osv. i henhold til disse anvisningene. Ta hensyn til arbeidsforholdene og arbeidet som skal utføres. Bruk av elektroverktøy til andre formål enn det som er angitt kan føre til farlige situasjoner.
Omhyggelig bruk og håndtering av batteridrevne verktøy
Lad batteriet kun opp i ladeapparater som er anbefalt av produsenten. Det oppstår brannfare hvis et ladeapparat som er egnet til en bestemt type batterier, brukes med andre batterier.
- Bruk derfor kun riktig type batterier for elektroverktøyene. Bruk av andre batterier kan medføre skader og brannfare.
Hold batteriet som ikke er i bruk unna binders, mynter, nøkler, spikre, skruer eller andre mindre metallgjenstander, som kan lage en forbindelse mellom kontaktene. En kortslutning mellom batterikontaktene kan føre til forbrenninger eller brann.
▶ Ved gal bruk kan det lekke væske ut av batteriet. Unngå kontakt med denne væsken. Ved tilfeldig kontakt må det skylles med vann. Hvis det kommer væske i øynene, må du i tillegg oppsøke en lege. Batterivæske som renner ut kan føre til irritasjoner på huden eller forbrenninger.
Service
▶ Elektroverktøyet ditt skal alltid kun repareres av kvalifisert fagpersonale og kun med originale reservedeler. Slik opprettholdes verktøyets sikkerhet.
Sikkerhetsanvisninger for batteridrevne multi-verktøy
Hold elektroverktøyet på de isolerte gripeflatene, hvis du utfører arbeid der innsatsverktøyet kan treffe på
skjulte strømledninger. Kontakt med en spenningsførende ledning kan også sette elektroverktøyets metalldeler under spenning og føre til elektriske støt.
▶ Bruk elektroverktøyet kun til tørrsliping. Dersom det kommer vann i et elektroverktøy, øker risikoen for elektriske støt.
▶ OBS! Brannfare! Unngå at slipematerialet og sliperen overopphetes. Tøm støvbeholderen alltid før arbeidspauser. Slipestøv i støvposen, mikrofilteret, papirposen (eller i filterposen hhv. filteret til støvsugeren) kan antennes ved ugunstige vilkår som gnistsprut ved slipping av metaller. Det er spesielt farlig hvis slipestøvet er blandet med lakk-, polyuretanrester eller andre kjemiske stoffer og sli-pematerialet er varmt etter lang tids arbeid.
- Hold hendene unna sagområdet. Ikke grip under arbeidsstykket. Ved kontakt med sagbladet er det fare for skader.
Bruk egnede detektorer til å finne skjulte strøm-/gass-/vannledninger, eller spør hos det lokale el-/gass-/vannverket. Kontakt med elektriske ledninger kan medføre brann og elektrisk støt. Skader på en gassledning kan føre til eksplosjon. Hull i en vannledning forårsaker materielle skader.
- Hold elektroverktøyet fast med begge hender under arbeidet og sørg for å stå stødig. Elektroverktøyet føres sikrere med to hender.
- Sikre arbeidsstykket. Et arbeidsstykke som holdes fast med spenninnretninger eller en skrustikke, holdes sikrere enn med hånden.
▶ Batteriet må ikke åpnes. Det er fare for kortslutning.
Beskytt batteriet mot varme, f.eks. også mot permanent solinnvirkning, ild, vann og fuktighet. Det er fare for eksplosjoner.
Ved skader og usakkyndig bruk av batteriet kan det slippe ut damp. Tilfør frisk luft og gå til lege hvis det oppstår helseproblemer. Dampene kan irritere åndedrettsorganene.
- Bruk batteriet kun i kombinasjon med Bosch el-verktøyet. Kun slik beskyttes batteriet mot farlig overbelastning.
▶ Batteriet kan bli skadet av spisse gjenstander som spiker eller skrutrekker eller på grunn av påvirkning fra ytre krefter. Resultat kan bli intern kortslutning, og det kan da komme røyk fra batteriet, eller batteriet kan ta fyr, eksplodere eller bli overopphetet.
▶ Bruk vernehansker ved utskifting av innsatsverktøyene. Innsatsverktøy blir varme ved bruk over lengre tid.
- Skrap ikke fuktede materialer (f.eks. tapet) og ikke på fuktig undergrunn. Dersom det kommer vann i et elektroverktøy, øker risikoen for elektriske støt.
- Flaten som skal bearbeides må ikke behandles med løsemiddelholdig væske. Ved oppvarming av arbeidsmaterialene ved skraping kan det oppstå giftige damper.
▶ Vær spesielt forsiktig ved bruk av skraperen. Verktøyet er svært skarpt, det er fare for skader.
Norsk | 97
Produkt- og ytelsesbeskrivelse
Les gjennom alle advarslene og anvisningene. Feil ved overholdelsen av advarslene og nedenstående anvisninger kan medføre elektriske støt, brann og/eller alvorlige skader.
Formålsmessig bruk
Elektroverktøyet er beregnet til saging og kapping av tremat-rialer, kunststoff, gips, ikke-jernholdige metaller og festeele-menter (f.eks. spiker, klammer). Det er også egnet til bear-beidelse av myke veggfliser og til tørr sliping og skraping av mindre flater. Det er spesielt egnet til arbeid kant i kant og i nærheten av kanter.
Lyset til dette elektroverktøyet brukes til å belyse selve arbeidsområdet, og er ikke egnet som rombelysning i boliger.
Illustrerte komponenter
Nummereringen av de illustrerte komponentene gjelder for bildet av elektroverktøyet på illustrasjonssiden.
1 AutoClic-händtak for verktøyopplåsing
2 På-/av-bryter
3 Batteri-ladeindikator
4 Oppladbart batteri
5 Batteri-låsetast
6 Stillhjul svingtallforvalg
7 Ventilasjonsspalter
8 Vibrasjonsdempende ekstrahändtak (isolert grepsflate)*
9 Gjenger for ekstrahåndtak
10 Verktøyfeste
11 180°-lysbånd
12 Dykksagblad*
13 Slipesåle ^^
14 Slipeskive*
15 Dybdeanlegg*
16 Segmentsagblad*
17 Håndtak (isolert grepflate)
18 Avsugslange*
19 Avsugstuss*
20 Støvavsug*
21 Spennhåndtak for støvavsug
*Illustrert eller beskrevet tilbehør inngår ikke i standard-leveransen. Det komplette tilbehøret finner du i vårt tilbehørsprogram.
Tekniske data
Batteridrevet multiverktøy AdvancedMulti 18
| Produktnummer | 3 603 A04 0.. |
| Svingtallforvalg | ● |
| Konstantelektronikk | ● |
| Mykstart | ● |
| Verktøyholder AutoClic | ● |
| * redusert ytelse ved temperatur <0 °CTekniske data med batteriet som inngår i leveransen. | |
Batteridrevet multiverktøy AdvancedMulti 18
| Nominell spenning V= 18 | ||
| Tomgangsturtall n0 | min-1 | 10000–20000 |
| Oscillasjonsvinkel venstre/høyre | ° | 2,8 |
| Vekt iht. | ||
| EPTA-Procedure 01:2014 | ||
| - uten ekstrahåndtak | kg | 1,5 |
| - m e d e k s t r a h å n d t a kg | 1,6 | |
| Tillatt omgivelsestemperatur | ||
| - v e d l a d i n g | °C | 0...+45 |
| - ved drift* og lagring | °C | -20...+50 |
| Anbefalte batterier | PBA 18V....V-.PBA 18V....W-. | |
| Anbefalte ladere | AL 18.. CV | |
| * redusert ytelse ved temperatur <0 °CTekniske data med batteriet som inngår i leveransen. | ||
Støy-/vibrasjonsinformasjon
Støyutslippsverdier målt i henhold til EN 60745-2-4. Maskinens typiske A-bedømte støynivå er: Lydtrykknivå 82 dB(A); lydeffektnivå 93 dB(A). Usikkerhet K = 3 dB.
Bruk hørselvern!
Arbeide uten ekstrahändtak
Totale svingningsverdier a_h (vektorsum fra tre retninger) og usikkerhet K beregnet jf. EN 60745-2-4: Sliping: a_h=6 m/s^2 , K=1,5 m/s ^2 , Saging med dykksagblad: a_h=16 m/s^2 , K=1,5 m/s ^2 , Saging med segmentsagblad: a_h=14 m/s^2 , K=1,5 m/s ^2 .
Vibrasjonsnivået som er angitt i disse anvisningene, er målt iht. en målemetode som er standardisert i EN 60745 og kan brukes til sammenligning av elektroverktøy med hverandre. Det egner seg også til en foreløpig vurdering av vibrasjonsbelastningen.
Det angitte vibrasjonsnivået representerer de hovedsakelige anvendelsene til elektroverktøyet. Men hvis elektroverktøyet brukes til andre anvendelser, med forskjellig tilbehør eller utilstrekkelig vedlikehold, kan vibrasjonsnivået avvike. Dette kan føre til en tydelig øking av vibrasjonsbelastningen over hele arbeidstidsrommet.
Til en nøyaktig vurdering av vibrasjonsbelastningen skal det også tas hensyn til de tidene maskinen er slått av eller går, men ikke virkelig brukes. Dette kan tydelig redusere vibrasjonsbelastningen over hele arbeidstidsrommet.
Bestem ekstra sikkerhetstiltak til beskyttelse av brukeren mot vibrasjonenes virkning, som for eksempel: Vedlikehold av elektroverktøy og innsatsverktøy, holde hendene varme, organisere arbeidsforløpene.
98 | Norsk
Montering
▶ Bruk kun ladeapparatene som er angitt på tilbehørssiden. Kun disse ladeapparatene er tilpasset til Litium-ion-batteriet som er innebygget i elektroverktøyet.
Merk: Batteriet leveres delvis oppladet. For å sikre full effekt fra batteriet, må du lade det fullstendig opp i ladeapparatet før førstegangs bruk.
Lithium-ion-batteriet kan lades opp til enhver tid uten at levetiden forkortes. Det skader ikke batteriet å avbryte oppladingen. Lithium-ion-batteriet er beskyttet av «Electronic Cell Protection (ECP)» mot total utlading. Når batteriet er utladet, kobles elektroverktøyet ut med en beskyttelseskobling: Innsatsverktøyet beveger seg ikke lenger.
Merk: Hvis elektroverktøyet kopler automatisk ut på grunn av utladet eller overopphetet batteri, kopler du ut elektroverktøy-et med på-/av-bryteren 2. Lad opp batteriet hhv. la det avkjøle før du kopler inn elektroverktøyet. Batteriet kan ellers ta skade.
Fjerning av batteriet
Batteriet 4 har to läsetrinn som skal hindre at batteriet faller ut ved utilsiktet trykking av batteri-opplåsingstasten 5. Så lenge batteriet er satt inn i el-verktøyet, holdes det i posisjon av en fjær.
Til fjerning av batteriet 4 trykker du opplåsingstasten 5 og trekker batteriet bakover ut av elektroverktøyet. Ikke bruk makt.
Batteri-ladeindikator
Batteri-ladetilstandsindikatoren 3 signaliserer ved innkoplet elektroverktøy den disponible batteri-kapasiteten hhv. en overbelastning.
Melding Kapasitet
| Kontinuerlig lys 3 grønn LED ≥66 % |
| Kontinuerlig lys 2 grønn LED 33–66 % |
| Kontinuerlig lys 1 grønn LED 10–33 % |
| Blinkende lys 1 grønn LED ≤10 % |
Hvis batteri-ladetilstandsindikatoren 3 blinker rødt, er elektroverktøyet overbelastet. Ta hensyn til informasjonen i avsnittet «Temperaturavhengig overlastbeskyttelse», side 103.
Verktøyskifte
Ta batteriet ut av elektroverktøyet før alle arbeider på elektroverktøyet utføres (f. eks. vedlikehold, verktøy-skifte osv.) hhv. ved transport og oppbevaring. Det er fare for skader hvis du trykker på på-/av-bryteren ved en feiltagelse.
▶ Bruk vernehansker ved verktøyskifte. Ved berøring av innsatsverktøyene er det fare for skader.
Bruk kun verktøy som er beregnet for din maskin.
Innsatsverktøy AdvancedMulti 18
 |  |  |
 |  |  |
 |  |  |
Valg av innsatsverktøy
Nedenstående tabell viser eksempler for innsatsverktøyene. Ytterligere innsatsverktøy finner du i det omfangrike Bosch-tilbehørprogrammet.
Innsatsverktøy Materiale Anvendelse
 | Bi-metall-segmentsagblad | Trematerialer, Plast, Ikke-jernholdige metaller | Kapping og dykksaging; også til sagingnær kanter, i hjørner og dårlig tilgjengelige områder; for eksempel: kapping av allerede installerte gulvister eller dørrammer, dykksaging ved tilpasning av gulvpanel |
 | Slipeplate for slipeskivene serie Delta 93 mm | Avhengig av slipeskiven | Flatesliping på kanter, i hjørner eller dårlig tilgjengelige områder; avhengig av slipeskive f.eks. til sliping av tre, maling, lakk, steinDuker for rengjøring og strukturering av tre, rustfjerning på metall og sliping av lakk, poleringsfilt for forpolering |
 | Profilslipemaskin | Tre, Rør/Profiler, Maling, Lakk, Fyller, Metall | Komfortabel og effektiv sliping av profiler med diameter på opptil 55 mm;Røde slipeblad for sliping av tre, rør/profiler, lakk, fyller og metall |
1 609 92A 3B0 | (8.3.17) Bosch Power Tools
Norsk | 99
| Innsatsverktøy Materiale Anvendelse | |||
 | Bi-metall-dypp-sagblad tre og metall | Mykt tre,Myk plast,Gipsplate,Profiler i aluminium og ikke-jernholdige metaller med tynne vegger,Tynne ståplater,Ikke-herdede spikre og skruer | Mindre kappe- og dykkutt,for eksempel utsparinger for stikkontakter, nøyaktig kapping av kobberrør, dykkutt i gipsplaterTilpasningsarbeider i tre,for eksempel saging av utsparinger for låser og beslag |
 | HCS-dykksagblad tre | Trematerialer,Myk plast | Kapping og dype dykksnitt; også til saging nær kanter,i hjørner og dårlig tilgjengelige områder;for eksempel: smale dykksnitt i massivt tre til innbygging av et ventilasjonsgitter |
 | Bimetall-dykksag-blad hardt tre | Hardt tre,Laminatplater | Dykkutt i laminatplater eller hardt tre,for esempel montering av takvinduer |
 | HM-dykksagblad metall | Metall,Sterkts slipende materialer,Glassfiber,Gipsplate,Sementbundede trefiber-plater | Dykkutt i sterkt slipende materialer eller metall,for eksempel saging av benkeplater til kjøkken, enkel saging gjennom herdede skruer, spiker og rustfritt stål |
 | Bi-metall-dypp-sagblad tre og metall | Mykt tre,Hardt tre,Finerplater,Plater med plastoverflate,Ikke-herdede spikre og skruer | Dykkutt i plater med plastoverflate eller hardt tre,for eksempel forkorting av dørkarmer, utsparinger for led-ningsrør |
 | HM-rasp-segmentsagblad | Sementfuger,Myke veggfliser,Glassfiberforsterkede plastmaterialer,Porebetong | Skjæring og kapping nær kanter, i hjørner eller dårlig til-gjengelige områder;for eksempel: fjerne fuger mellom veggfliser til reparasjons-arbeider, skjære utsparinger i fliser, gipsplater eller kunst-stoff |
 | Diamant-riff-segmentsagblad | Sementfuger,Myke veggfliser,Epoksyharpiks,Glassfiberforsterkede plastmaterialer | Nøyaktig utfresing og kapping av flise-/fugemateriale,epoksyharpiks og glassfiberforsterket plast,for eksempel saging av mindre utsnitt i myke veggfliser og fresing av utsparinger i glassfiberforsterket plast |
 | HM-rasp-delta-plate | Mørtel,Betongrester,Tre,Slipende materialer | Rasping og sliping på hardt underlag,for eksempel fjerning av mørtel eller flislim (for eksempel ved utskifting av skadde fliser), fjerning av rester av teppe-lim |
 | HM-riff-mørtel-fjerner | Mørtel,Fuger,Epoksyharpiks,Glassfiberforsterkede plastmaterialer,Slipende materialer | Utfresing og kapping av flis- og fugemateriale, rasping og sliping på hardt underlag,for eksempel fjerning av flislim og fugemørtel |
 | HCS-multikniv | Takpapp,Tepper,Gressmatter,Kartong,PVC-gulv | Rask og nøyaktig skjæring av mykt materiale og fleksible sli-pende materialer,for eksempel skjæring av tepper, kartong, PVC-gulv, tak-papp osv. |
Bosch Power Tools 1 609 92A 3B0 | (8.3.17)
100 | Norsk
| Innsatsverktøy Materiale Anvendelse | |||
 | Skraper, stiv Tepper, Mørtel, Betong, Flislim | Skraping på hardt underlag, for eksempel fjerning av mørtel, betong- og teppelimrester | |
 | Skraper, fleksibel | Teppelim, Malingsrester, Silikon | Fleksibel skraping på mykt underlag, for eksempel fjerning av silikonfuger, teppelim- og malingsrester |
 | Bi-metall-segmentbølgeslipingskniv | Isolasjonsmateriale, Isolasjonsplater, Gulvfliser, Trinnlydplater, Kartong, Tepper, Gummi, Skinn | Nøyaktig skjæring av myke materialer, for eksempel tilskjæring av islasjonsplater, kapping av overflødig isolasjonsmateriale |
 | HM-riff-slipefinger | Tre, Maling | Sliping av tre eller maling på vanskelig tilgjengelige steder uten bruk av slipepapir, for eksempel sliping av maling mellom lameller på vindus-skodder, sliping i hjørner på tregulv |
 | HM-riff-dykksag-blad | Glassfiber, Mørtel, Tre | Dykkutt i sterkt slipende materialer, for eksempel utfresing av tynne mosaikkfliser |
 | HCS-universalfu-geskjærer | Ekspansjonsfuger, Vinduskitt, Isolasjon (steinull) | Skjæring og kutting av myke materialer, for eksempel skjæring av ekspansjonsfuger i silikon eller vinduskitt |
 | Bi-metall-dypp-sagblad tre og metall | Mykt tre, Hardt tre, Finerplater, Plater med plastoverflate, Ikke-herdede spikre og skruer | Raske og dype dykkutt i tre og metall, for eksempel rask saging av tre med spiker, dype dykutt i plater med overflatebehandling og nøyaktig kapping av dør-karmer |
 | HM-dykksagblad metall | Rustfritt stål (Inox), Skruer og spiker, Epoksyharpiks, Glassfiberforsterkede plastmaterialer, Glassfiber, Gipsplate, Porebetong | Raske og dype dykkutt i sterkt slipende materialer eller metall, for eksempel rask saging av benkeplater til kjøkken, enkel saging gjennom herdede skruer, spiker og rustfritt stål |
 | Bi-metall-dypp-sagblad tre og metall | Tre, Slipende trematerialer, Plast, Herdede skruer og spiker, Ikke-jernholdige rør | Raske og dype dykutt i tre, slipende trematerialer og plast, for eksempel rask kapping av ikke-jernholdige rør og profi- ler med små dimensjoner, enkel kapping av ikke-herdede spiker, skruer og stålprofiler med små dimensjoner |
 | HCS-dykksagblad tre | Mykt tre, Plugger, Tapper, Møbelelementer | Raske og dype kappe- og dykkutt, også saging nær kanter i hjørner og på vanskelig tilgjengelige steder, for eksempel dype dykkutt i mykt tre for montering av ven- tilasjonsgitter |
Norsk | 101
Innsetting av innsatsverktøy (se bilde A)
Legg innsatsverktøyet på et jevnt underlag. Teksten på innsatsverktøyet må være leselig ovenfra.
Drei innsatsverktøyet til en stilling som er gunstig for arbeidsoppgaven. Det kan festes i 12 posisjoner med trinn på 30°.
Trykk elektroverktøyet på innsatsverktøyet i ønsket vinkel helt til det låses.
- Kontroller om innsatsverktøyet sitter godt fast. Galt eller ikke sikkert festede innsatsverktøy kan løsne i løpet av driften og utsette deg for fare.
Fjerning av innsatsverktøyet (se bilde B)
Åpne AutoClic-håndtaket 1 helt til det stopper. Innsatsverktøyet skyves ut.
Montere og stille inn dybdestopper
Dybdeanlegget 15 kan brukes ved arbeid med segmentsagblad.
Fjern eventuelt et allerede montert innsatsverktøy.
Skyv dybdeanlegget 15 med skriftsiden oppover helt inn på verktøyfestet 10 ut over girhodet til elektroverktøyet.
Dybdeanlegget er beregnet til følgende skjæredybder:
- Med segmentsagblader ACZ 85 .. med diameter 85 mm: Skjæredybder 8 mm, 10 mm, 12 mm og 14 mm (angivelse på dybdeanlegget i større skrift og uten parentes).
- Med segmentsagblader ACZ 100 .. med diameter 100 mm: Skjæredybder 14 mm, 16 mm, 18 mm og 20 mm (angivelse på dybdeanlegget i mindre skrift og i parentes).
Sett inn passende segmentsagblad for den ønskede kuttedybden. Skyv dybstopperen 15 fra verktøyfestet 10 i retning verktøyet som skal brukes, helt til du kan dreie den fritt.
Drei dybdestopperen 15 slik at ønsket kuttedybde ligger over delen av sagbladet som du skal saget med. Skyv dybdestopperen 15 til den stopper på girhodet til elektroverktøyet igjen.
Ta dybdeanlegget 15 av for alle andre skjæredybder og til arbeid med andre innsatsverktøy. Ta av innsatsverktøyet og trekk dybdeanlegget av fra girhodet.
Montering av ekstrahåndtaket (ekstra tilbehør)
Det vibrasjonsdempende ekstrahändtaket gir mulighet til sikrere og mer komfortabelt arbeid.
Skru ekstrahåndtaket 8 inn på høyre eller venstre side av girhodet avhengig av typen bruk.
Påsetting/utskifting av slipeskiven på slipeplaten
Slipesålen 13 er utstyrt med en borrelåsoverflate, slik at sli- peskiver med borrelås kan festes på en hurtig og enkel måte.
Bank borrelåsen til slipesålen 13 ut før du setter på en slipeskive 14, slik at den festes så godt som mulig.
Sett slipeskiven 14 kant i kant på en side av slipesålen 13, legg slipeskiven deretter på slipesålen og trykk den godt fast.
For å sikre en optimal støvavsuging må du passe på at utstansingene på slipeskiven passer overens med boringene på sli-pesålen.
Til fjerning av slipeskiven 14 tar du tak i en spiss og trekker den av fra slipesålen 13.
Du kan bruke alle slipeskiver, polerings- og rengjøringpads i serien Delta 93 mm til Bosch-tilbehørprogrammet.
Slipetilbehør som filt/polerfilt festes på samme måte på slipesålen.
Valg av slipeskive
Avhengig av materialet som skal bearbeides og ønsket slipegrad finnes det forskjellige typer slipepapir:
Slipeskive Materiale Anvendelse Korning
 rød kvalitet | - Samtlige trematerialer (f.eks. hardt tre, mykt tre, sponplater, bygningsplater)- Metallmaterialer | Til forsliping av f. eks. rue, uhøvlede bjelker og bord | grov 40 | 60 |
| Til plansliping og utjevning av små ujevnheter | middels 80 | 100120 | ||
| Til ferdig- og finsliping av tre | fin 180 | 240320400 | ||
 hvit kvalitet | - M a l i n g- L a k k- F y l l e r- S p a r k e l | Til avsliping av maling grov 40 | 60 | |
| Til sliping av forhåndsmaling (f.eks. fjerning av penselstrøk, malingsdrypp og nedrennende maling) | middels 80 | 100120 | ||
| Til siste sliping av grunnmaling før lakkering | fin 180 | 240320 |
Bosch Power Tools 1 609 92A 3B0 | (8.3.17)
102 | Norsk
Støv-/sponavsuging
Støv fra materialer som blyholdig maling, noen tresorter, mineraler og metall kan være helsefarlige. Berøring eller innånding av støv kan utløse allergiske reaksjoner og/eller åndedrettssykdommer hos brukeren eller personer som befinner seg i nærheten.
Visse typer støv som eik- eller bøkstøv gjelder som kreftfremkallende, spesielt i kombinasjon med tilsetningsstoffer til trebearbeidelse (kromat, trebeskyttelsesmidler).
Asbestholdig materiale må kun bearbeides av fagfolk.
- Bruk helst et støvavsug som er egnet for dette materialet.
- Sørg for god ventilasjon av arbeidsplassen.
- Det anbefales å bruke en støvmaske med filterklasse P2.
Følg ditt lands gyldige forskrifter for de materialene som skal bearbeides.
▶ Unngå støv på arbeidsplassen. Støv kan lett antennes.
Tilkobling av støvavsuet (ekstra tilbehør)
Støvavsuget 20 er kun beregnet til arbeid med slipeplaten 13, det nytter ingenting i kombinasjon med andre innsatsverktøy. Du må alltid koble til et støvavsug til sliping.
Til montering av støvavsuget 20 (tilbehør) må du ta av inn-satsverktøyet og dybdeanlegget 15.
Skyv støvavsuget 20 over verktøyholderen 10 og inn på spennkragen til elektroverktøyet til det stopper. Drei støvavsuget til ønsket stilling (ikke rett under elektroverktøyet).
Trykk på spennhåndtaket 21 for å feste støvavsuget.
Sett verktøymuffen til sugeslangen 18 på sugestussen 19. Koble sugeslangen 18 til en støvsuger (tilbehør).
En oversikt om tilkopling til forskjellige støvsugere finner du på illustrasjonssiden.
Støvsugeren må være egnet til materialet som skal bearbeides.
Ved avsuging av spesielt helsefarlig, kreftfremkallende eller tört støv må du bruke en spesialstøvsuger.
Bruk
Igangsetting
Innsetting av batteriet
Merk: Bruk av batterier som ikke er egnet for dette verktøyet kan føre til feilfunksjoner eller til skader på elektroverktøyet. Skyv det oppladede batteriet 4 bakfra inn i foten på elektroverktøyet. Trykk batteriet helt inn i foten til den røde stripen ikke lenges vises og batteriet er sikkert låst.
Inn-/utkobling
Til innkobling av elektroverktøyet skyver du på-/av-bryteren 2 fremover, slik at det vises «I» på bryteren.
De elektroniske mykstarten begrenser dreiemomentet ved innkobling og øker motorens levetid.
Til utkobling av elektroverktøyet skyver du på/-av-bryteren 2 bakover, slik at det vises «0» på bryteren.
Slå elektroverktøyet kun på når du bruker det for å spare energi. 180°-lysbåndet forbedrer sikten i det umiddelbare arbeidsområdet. Det slås automatisk på og av med elektroverktøyet.
Ikke se rett inn i arbeidslyset, det kan blende deg.
Forhåndsinnstilling av svingtall
Med stillhjulet for svingtallforvalg 6 kan du forhåndsinnstille nødvendig svingtall også i løpet av driften.
Det nødvendige svingtallet er avhengig av materiale og arbeidsvilkårene og kan finnes frem til praktiske forsøk.
Ved saging, kapping og sliping av harde materialer som f.eks. tre eller metall anbefales svingtalltrinn «6», på myke materialer som f.eks. kunststoff svingtalltrinn «4».
Arbeidshenvisninger
▶ Vent til elektroverktøyet er stanset helt før du legger det ned.
▶ Ta ut batteriet før alle arbeider på elektroverktøyet utføres.
Merk: Ikke tett ventilasjonsåpningene 7 til elektroverktøyet under arbeidet, ellers reduseres levetiden til elektroverktøyet.
Med den oscillerende driften svinger elektroverktøyet opp til 20000 ganger i minuttet 2,8° frem og tilbake. Dette muliggjør et nøyaktig arbeid på trange steder.
Arbeid med lavt og jevnt presstrykk, ellers reduseres arbeidseffekten og innsatsverktøyet kan blokkere.
Beveg elektroverktøyet frem og tilbake i løpet av arbeidet, slik at innsatsverktøyet ikke varmes for sterkt opp og ikke blokkerer.
Saging
▶ Bruk kun ikke-skadede og feilfrie sagblad. Bøyde eller butte sagblad kan brekke, påvirke skjæringen negativt eller forårsake et tilbakeslag.
▶ Ved saging av lette bygningsmaterialer må du følge lover og bestemmelser og materialprodusentens anbefalinger.
Det må kun bearbeides myke materialer som tre, gipskartong o.l. med dykksagemetoden!
Før du sager med HCS-sagblad i tre, sponplater, bygningsmaterialer etc. må du sjekke om disse inneholder fremmedlegemer slik som spiker, skruer e.l. Fjern eventuelt fremmedlegemene eller bruk bi-metall-sagblad.
Norsk | 103
Kapping
Merk: Ved kapping av veggfliser må du passe på at verktøyene er utsatt for sterk slitasje når de brukes over lengre tid.
Sliping
Slipemengden og slipebildet bestemmes vesentlig med valget av slipeskive, forhåndsinnstilt svingtallstrinn og presstrykket. Kun feilfrie slipeskiver gir bra slipeeffekt og skåner elektroverktøyet.
Pass på jevnt presstrykk, for å øke levetiden til slipeskivene.
En stor øking av presstrykket fører ikke til en høyere slipeeffekt, men til en sterkere slitasje av elektroverktøyet og slipeskiven.
Til en punkt-nøyaktig sliping av hjørner, kanter og områder som er vanskelig tilgjengelige kan du også arbeide med spissen eller en kant på slipesålen.
Ved punkt-sliping kan slipeskiven varmes sterkt opp. Reduser svingtallet og presstrykket og la slipeskiven avkjøle med jevne mellomrom.
En slipeskive som ble brukt til bearbeidelse av metall, må ikke lenger brukes til andre materialer.
Bruk kun originalt Bosch slipetilbehør.
Du må alltid koble til et støvavsug til sliping.
Skraping
Velg et høyt svingtalltrinn til skraping.
Arbeid på en myk undergrunn (f.eks. tre) i flat vinkel og med lite presstrykk. Sparkelen kan ellers skjære inn i undergrunnen.
Temperaturavhengig overlastbeskyttelse
Ved forskriftsmessig bruk kan ikke elektroverktøyet overbelastes. Hvis belastningen blir for stor eller batteritemperaturen stiger over det tillatte området, kobles elektroverktøyet ut. Ved automatisk utkobling slår du av elektroverktøyet, lar batteriet avkjøles og slår deretter på elektroverktøyet igjen.
Regler for optimal bruk av oppladbare batterier
Beskytt batteriet mot fuktighet og vann.
Følg informasjonene om kassering.
Service og vedlikehold
Vedlikehold og rengjøring
▶ Ta ut batteriet før alle arbeider på elektroverktøyet utføres.
Hold elektroverktøyet og ventilasjonsspaltene alltid rene, for å kunne arbeide bra og sikkert.
Rengjør rasp-innsatsverktøyene (tilbehør) regelmessig med en stålbørste.
Hvis det er nødvendig å skifte ut tilkoplingsledningen, må dette gjøres av Bosch eller Bosch-serviceverksteder, slik at det ikke oppstår fare for sikkerheten.
Kundeservice og rådgivning ved bruk
Kundeservicen svarer på dine spørsmål om reparasjon og vedlikehold av produktet samt om reservedeleler. Sprengskisser og informasjon om reservedeler finner du også på:
www.bosch-pt.com
Bosch rådgivningsteamet hjelper deg gjerne ved spørsmål angående våre produkter og deres tilbehør.
Ved alle forespørsler og reservedelsbestillinger må du oppgi det 10-sifrede produktnummeret som er angitt på produktets typeskilt.
Norsk
Robert Bosch AS
Postboks 350
1402 Ski
Tel.: 64 87 89 50
Faks: 64 87 89 55
Transport
Li-ion-batteriene i verktøyet underligger kravene for farlig gods. Batteriene kan transporteres på veier av brukeren uten ytterligere krav.
Ved forsendelse gjennom tredje personer (f. eks.: lufttransport eller spedisjon) må det oppfylles spesielle krav til emballasje og merking. Du må da konsultere en ekspert for farlig gods ved forberedelse av forsendelsen.
Send batterier kun hvis huset ikke er skadet. Lim igjen de åpne kontaktene og pakk batteriet slik at det ikke beveger seg i emballasjen.
Ta også hensyn til eventuelle videreførende nasjonale forskrifter.
Deponering
Elektroverktøy, batterier, tilbehør og emballasje må leveres inn til miljøvennlig gjenvinning.
Elektroverktøy og batterier må ikke kastes i vanlig søppel!
Kun for EU-land:
Iht. det europeiske direktivet 2012/19/EU om gamle elektriske apparater og iht. det europeiske direktivet 2006/66/EC må defekte eller oppbrukte batterier/oppladbare batterier samles inn adskilt og leveres inn til en miljøvennlig resirkulering.
Batterier/oppladbare batterier:
Li-ion:
Ta hensyn til informasjonene i avsnittet «Transport», side 103.
Rett til endringer forbeholdes.
