TLSL5428E - Διακόπτης TP-LINK - Δωρεάν εγχειρίδιο χρήσης

Τύπος προϊόντος	Διακόπτης δικτύου (switch)
Μοντέλο	TL-SL5428E
Μάρκα	TP-Link
Διαστάσεις (Μ x Β x Υ)	440 x 180 x 44 mm
Βάρος	2,5 kg
Τροφοδοσία	100-240 V AC, 50/60 Hz, πρίζα τοίχου
Θύρες Ethernet	24 θύρες RJ45 10/100/1000 Mbps
Θέσεις SFP	4 υποδοχές SFP (gigabit)
Θύρα κονσόλας	1 θύρα κονσόλας RJ45 (για διαχείριση CLI)
Τύπος διαχείρισης	Smart switch : διεπαφή Web και CLI
Προεπιλεγμένη διεύθυνση IP	192.168.0.1
Προεπιλεγμένα διαπιστευτήρια	admin / admin
Κύριες λειτουργίες	VLAN, QoS, IGMP snooping, συνάθροιση συνδέσμων, διαχείριση εύρους ζώνης
Εγκατάσταση	Σε γραφείο (λαστιχένια πόδια) ή σε ράφι 19 ιντσών (παρέχονται γωνίες)
Διαμόρφωση δικτύου	Απαιτεί υπολογιστή στο ίδιο υποδίκτυο (192.168.0.x)
Συντήρηση και καθαρισμός	Καθαρίστε με ένα μαλακό στεγνό πανί. Μην χρησιμοποιείτε διαλύτες.
Ασφάλεια	Μην αποσυναρμολογείτε, μην εκθέτετε σε νερό. Αποσυνδέστε για απενεργοποίηση.
Ανταλλακτικά και δυνατότητα επισκευής	Δεν επισκευάζεται από τον χρήστη. Επικοινωνήστε με την υποστήριξη TP-Link για οποιαδήποτε βλάβη.
Εγγύηση	Περιορισμένη εγγύηση TP-Link (διάρκεια μεταβάλλεται ανά χώρα)
Πρότυπα	CE, RoHS

Συχνές ερωτήσεις - TLSL5428E TP-LINK

Πώς να συνδέσω τον διακόπτη στο δίκτυό μου;

Συνδέστε ένα καλώδιο Ethernet από τον δρομολογητή ή το μόντεμ σας σε μία από τις θύρες RJ45 του διακόπτη. Στη συνέχεια, συνδέστε τις συσκευές σας (υπολογιστές, εκτυπωτές) στις άλλες θύρες. Βεβαιωθείτε ότι ο διακόπτης είναι τροφοδοτημένος.

Πώς να αποκτήσω πρόσβαση στη διεπαφή διαχείρισης;

Ανοίξτε ένα πρόγραμμα περιήγησης ιστού και πληκτρολογήστε την προεπιλεγμένη διεύθυνση IP http://192.168.0.1. Συνδεθείτε με το όνομα χρήστη admin και τον κωδικό πρόσβασης admin.

Ποια είναι η προεπιλεγμένη διεύθυνση IP του διακόπτη;

Η προεπιλεγμένη διεύθυνση IP είναι 192.168.0.1 με μάσκα υποδικτύου 255.255.255.0.

Πώς να επαναφέρω τον κωδικό πρόσβασης;

Εάν ξεχάσατε τον κωδικό πρόσβασης, μπορείτε να επαναφέρετε τον διακόπτη στις εργοστασιακές ρυθμίσεις κρατώντας πατημένο το κουμπί Reset (βρίσκεται στο μπροστινό πάνελ) για περίπου 10 δευτερόλεπτα. Τα διαπιστευτήρια θα επανέλθουν στο admin/admin.

Μπορώ να τοποθετήσω αυτόν τον διακόπτη σε rack;

Ναι, ο διακόπτης είναι σχεδιασμένος για τοποθέτηση σε rack 19 ιντσών. Χρησιμοποιήστε τα παρεχόμενα γωνιακά στηρίγματα και τις κατάλληλες βίδες (δεν περιλαμβάνονται) για να τον στερεώσετε σταθερά.

Τι να κάνω αν η συσκευή δεν ανάβει;

Ελέγξτε το καλώδιο τροφοδοσίας και την πρίζα. Βεβαιωθείτε ότι το καλώδιο είναι καλά συνδεδεμένο στον διακόπτη. Εάν το πρόβλημα επιμένει, επικοινωνήστε με την υποστήριξη TP-Link.

Πώς να ρυθμίσω ένα VLAN;

Αποκτήστε πρόσβαση στη διεπαφή Web μέσω ενός προγράμματος περιήγησης. Μεταβείτε στην ενότητα VLAN και δημιουργήστε ένα νέο VLAN ορίζοντας ένα αναγνωριστικό και επιλέγοντας τις σχετικές θύρες. Επικυρώστε τις αλλαγές.

Πώς να ενημερώσω το υλικολογισμικό;

Κατεβάστε το τελευταίο υλικολογισμικό από τον ιστότοπο της TP-Link. Στη διεπαφή διαχείρισης, μεταβείτε στο System Tools > Firmware Upgrade, επιλέξτε το αρχείο που κατεβάσατε και κάντε κλικ στο Upgrade. Μην διακόψετε την τροφοδοσία κατά τη διάρκεια της ενημέρωσης.

Ποια καλώδια να χρησιμοποιήσω για τις συνδέσεις;

Για τις θύρες RJ45, χρησιμοποιήστε καλώδια Ethernet κατηγορίας 5e ή 6. Για τις μονάδες SFP, χρησιμοποιήστε συμβατές μονάδες (συνήθως 1 Gbps) και κατάλληλη οπτική ίνα.

Ποια είναι η εγγύηση αυτού του προϊόντος;

Η TP-Link προσφέρει περιορισμένη εγγύηση σε αυτόν τον διακόπτη. Η ακριβής διάρκεια ποικίλλει ανάλογα με τη χώρα αγοράς. Συμβουλευτείτε τη συσκευασία ή τον ιστότοπο της TP-Link για λεπτομέρειες.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ TLSL5428E TP-LINK

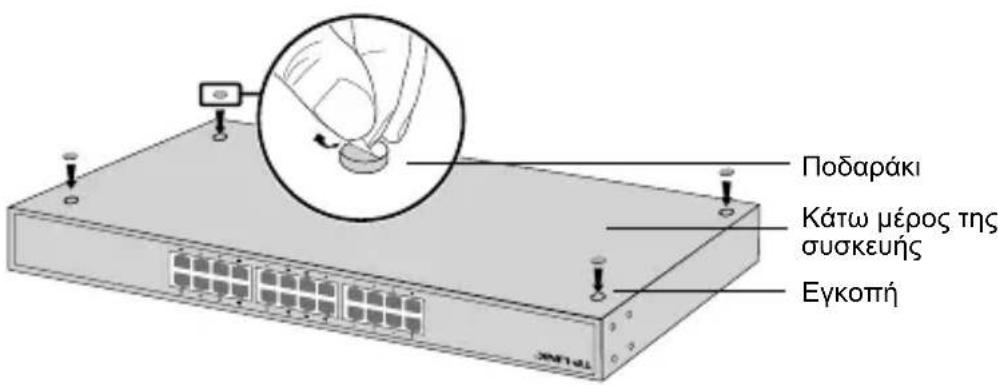

- Επιτραπέζια Εγκατάσταση

Για να εγκαταστήσετε τη συσκευή σε τραπέζι, ακολουθήστε τα παρακάτω βήματα:

1. Τοποθετήστε τη συσκευή σε μια επίπεδη επιφάνεια που να αντέχει το βάρος της συσκευής μαζί με τα καλώδια.
2. Αφαιρέστε τα αυτοκόλλητα από τα λαστιχένια ποδαράκια.
3. Γυρίστε ανάποδα τη συσκευή και συνδέστε τα παρεχόμενα λαστιχένια ποδαράκια στις προεξοχές που βρίσκονται στις τέσσερις γωνίες στο κάτω μέρος της συσκευής.

Подарáki Kátw méros tns souskeuhs Eykopný

- Εγκατάσταση σε Rack

Για να εγκαταστήσετε τη συσκευή σε rack, ακολουθήστε τα παρακάτω βήματα:

1. Ελέγξτε τη γείωση και τη σταθερότητα του rack.
2. Σταθεροποιήστε τους παρεχόμενους βραχίονες στήριξης rack στις δύο πλευρές της συσκευής χρησιμοποιώντας τις παρεχόμενες βίδες.

Bραχίονας στήριξης για rack Bīδα

1. Αφού συνδέσετε τους βραχίονες με τη συσκευή, χρησιμοποιήστε κατάλληλες βίδες (δεν παρέχονται) για να ασφαλίσετε τους βραχίονες στο rack.

TFLINK Rack

Σύνδεση

- Θúpa Ethernet

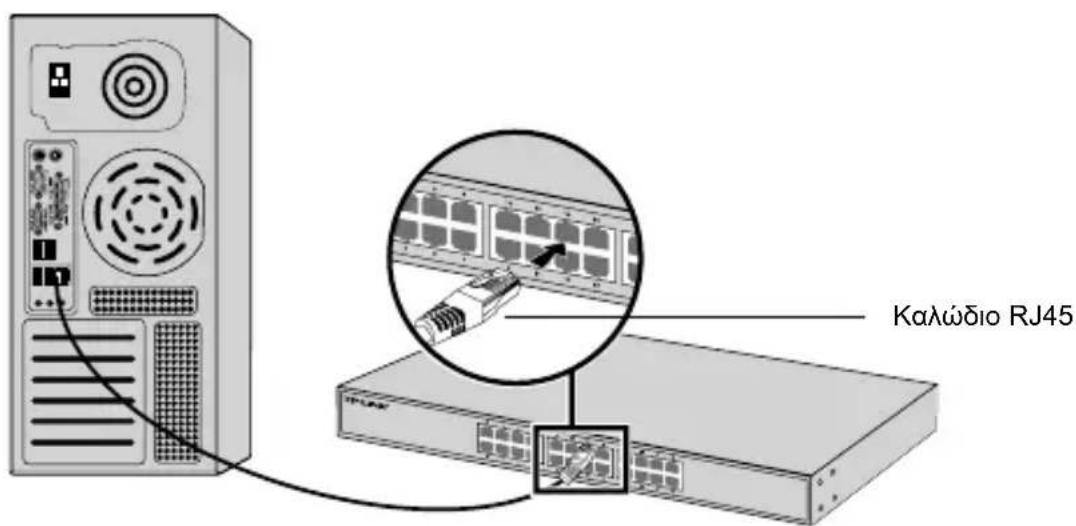

Συνδέστε μία θύρα Ethernet του switch με τον υπολογιστή χρησιμοποιώντας καλώδιο RJ45, όπως εικονίζεται παρακάτω.

Για switches με θύρες SFP, μπορείτε να συνδέσετε κάποια θύρα SFP σε μονάδα SFP. Αν έχετε εγκαταστήσει αναμεταδότη SFP σε κάποια θύρα και διαθέτει έγκυρη σύνδεση με τη θύρα, η αντιστοιχισμένη θύρα RJ45 θα απενεργοποιηθεί και δεν θα μπορεί να χρησιμοποιηθεί.

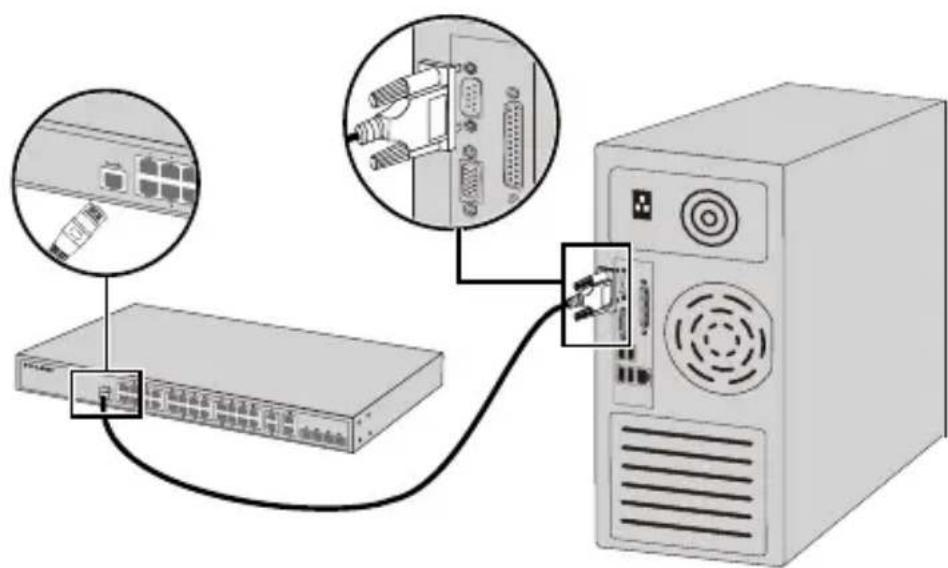

Για Switch που διαθέτουν θύρα console, μπορείτε να τη συνδέσετε στην αντίστοιχη θύρα console του υπολογιστή σας. χρησιμοποιώντας καλώδιο console. Στη συνέχεια μπορείτε να φορτώσετε το CLI για να διαχειριστείτε το Switch.

Συνδέστε το θηλυκό βύσμα του παρεχόμενου καλωδίου ρεύματος στην υποδοχή ρεύματος της συσκευής και το αρσενικό βύσμα σε κάποια πρίζα ρεύματος.

- Ρύθμιση του Switch χρησιμοποιώντας την ιστοσελίδα διαχείρισης

1. Ρυθμίσετε τη διεύθυνση IP του PC σας ώστε να βρίσκεται στο ίδιο υποδίκτυο με το router. Η διεύθυνση IP είναι 192.168.0.x (όπου "x" είναι μια τιμή από 2 έως 254). Η μάσκα υποδικτύου είναι 255.255.255.0.
2. Ανοίξτε κάποιον web browser και πληκτρολογήστε την εργοστασιακή διεύθυνση διαχείρισης, http://192.168.0.1 στη μπάρα διεύθυνσεων και στη συνέχεια πιέστε το πλήκτρο Enter.
3. Πληκτρολογήστε admin και στο πεδίο User Name (Όνομα Χρήστη) και στο πεδίο Password (Κωδικός), με πεζά. Στη συνέχεια πιέστε το πλήκτρο Login (Είσοδος) ή πιέστε το πλήκτρο Enter.
4. Μετά από επιτυχή είσοδο, μπορείτε να κάνετε τις επιθυμητές ρυθμίσεις μέσω του μενού διαχείρισης.

- Ρύθμιση του Switch χρησιμοποιώντα το CLI (Μόνο για Smart Switches και Managed Switches)

Μπορείτε να μπείτε (login) στο switch και στη συνέχεια στο CLI για να διαχειριστείτε το switch. Για λεπτομέρειες, ανατρέξτε στις οδηγίες που αφορούν το CLI.

- Ρύθμιση του Switch χρησιμοποιώντας την εφαρμογή (Utility) (Μόνο για Easy Smart Switches)

Μπορείτε να χρησιμοποιήσετε την εφαρμογή Easy Smart Configuration Utility για κεντρική διαχείριση ολόκληρων δικτύων που απαρτίζονται από Easy Smart Switches. Για λεπτομέρειες, ανατρέξτε στις Οδηγίες Χρήσης της εφαρμογής Easy Smart Configuration Utility.

Installation

- Pose libre

Πληροφορίες ασφάλειας

• Αν κάποια συσκευή διαθέτει πλήκτρο τροφοδοσίας (on/off), αυτό το πλήκτρο είναι ένας από τους τρόπους απενεργοποίησης της συσκευής. Αν η συσκευή δεν διαθέτει πλήκτρο τροφοδοσίας (on/off), ο μοναδικός τρόπος πλήρους απενεργοποίησης είναι η αποσύνδεση της συσκευής ή του τροφοδοτικού από την πρίζα. Η αποσυνδεδεμένη συσκευή μπορεί να συνδεθεί και να χρησιμοποιηθεί ξανά μελλοντικά.
• Μην ανοίξετε τη συσκευή και μην επιχειρήσετε να την επισκευάσετε. Μπορεί να εκτεθείτε σε επικίνδυνη τάση ή άλλους κινδύνους. Αν ανοίξετε κάποιο σφραγισμένο εξάρτημα ή συσκευή(ές), θα ακυρώσετε την εγγύηση. Για επισκευές, παρακαλούμε να επικοινωνήσετε με την εταιρεία μας.

- Μην χρησιμοποιήσετε τη συσκευή κοντά σε νερό.

Περιορισμένη Εγγύηση TP-LINK

Μόνο για προϊόντα TP-LINK.

ΑΥΤΗ Η ΕΓΓΥΗΣΗ ΣΑΣ ΔΙΝΕΙ ΣΥΓΚΕΚΡΙΜΕΝΑ ΝΟΜΙΚΑ ΔΙΚΑΙΩΜΑΤΑ, ΑΛΛΑ ΜΠΟΡΕΙ ΝΑ ΕΧΕΤΕ ΚΑΙ ΑΛΛΑ ΔΙΚΑΙΩΜΑΤΑ, ΑΝΑΛΟΓΑ ΜΕ ΤΗ ΝΟΜΟΘΕΣΙΑ ΤΟΥ ΤΟΠΟΥ ΚΑΤΟΙΚΙΑΣ ΣΑΣ (ΚΡΑΤΟΥΣ ́Η ΠΕΡΙΟΧΗΣ).

ΑΥΤΗ Η ΕΓΓΥΗΣΗ ΚΑΙ ΟΙ ΔΙΑΤΑΞΕΙΣ ΤΗΣ ΕΙΝΑΙ ΑΠΟΚΛΕΙΣΤΙΚΕΣ - ΣΤΟ ΜΕΓΙΣΤΟ ΕΠΙΤΡΕΠΤΟ ΒΑΘΜΟ ΑΠΟ ΤΗΝ ΚΕΙΜΕΝΗ ΝΟΜΟΘΕΣΙΑ - ΚΑΙ Η ΠΑΡΟΥΣΑ ΕΓΓΥΗΣΗ ΥΠΕΡΚΕΙΤΑΙ ΟΛΩΝ ΤΩΝ ΑΛΛΩΝ ΕΓΓΥΗΣΕΩΝ, ΟΡΩΝ ΚΑΙ ΔΙΑΤΑΞΕΩΝ.

Η TP-LINK σας εγγυάται ότι τα προϊόντα TP-LINK που περιέχονται στην αρχική συσκευασία δεν θα παρουσιάσουν ελαττώματα ως προς τα υλικά και την κατασκευή – εφόσον χρησιμοποιηθούν σύμφωνα με τις οδηγίες της TP-LINK – για το χρονικό διάστημα ισχύος της εγγύησης.
