Produkttype	Netværksswitch
Model	TL-SL5428E
Mærke	TP-Link
Dimensioner (L x B x H)	440 x 180 x 44 mm
Vægt	2,5 kg
Strømforsyning	100-240 V AC, 50/60 Hz, stikkontakt
Ethernet-porte	24 RJ45-porte 10/100/1000 Mbps
SFP-pladser	4 SFP-slots (gigabit)
Konsolport	1 RJ45 konsolport (til CLI-administration)
Administrationstype	Smart switch: Webinterface og CLI
Standard IP-adresse	192.168.0.1
Standard loginoplysninger	admin / admin
Hovedfunktioner	VLAN, QoS, IGMP snooping, linkaggregering, båndbreddestyring
Installation	På skrivebord (gummifødder) eller i 19 tommer rack (medfølgende monteringsbeslag)
Netværkskonfiguration	Kræver en computer i samme undernet (192.168.0.x)
Vedligeholdelse og rengøring	Rengør med en blød, tør klud. Brug ikke opløsningsmidler.
Sikkerhed	Må ikke skilles ad, må ikke udsættes for vand. Tag stikket ud for at slukke.
Reservedele og reparationsmuligheder	Kan ikke repareres af brugeren. Kontakt TP-Link support ved fejl.
Garanti	Begrænset garanti fra TP-Link (variabel varighed afhængig af land)
Standarder	CE, RoHS

Ofte stillede spørgsmål - TLSL5428E TP-LINK

Hvordan tilslutter jeg switchen til mit netværk?

Tilslut et Ethernet-kabel fra din router eller modem til en af switchens RJ45-porte. Tilslut derefter dine enheder (computere, printere) til de andre porte. Sørg for, at switchen er tændt.

Hvordan får jeg adgang til administrationsgrænsefladen?

Åbn en webbrowser og indtast standard IP-adressen http://192.168.0.1. Log ind med brugernavnet admin og adgangskoden admin.

Hvad er standard IP-adressen for switchen?

Standard IP-adressen er 192.168.0.1 med en subnetmaske 255.255.255.0.

Hvordan nulstiller jeg adgangskoden?

Hvis du har glemt adgangskoden, kan du nulstille switchen til fabriksindstillingerne ved at holde Reset-knappen (placeret på frontpanelet) inde i ca. 10 sekunder. Loginoplysningerne vil vende tilbage til admin/admin.

Kan jeg montere denne switch i et rack?

Ja, switchen er designet til montering i et 19 tommer rack. Brug de medfølgende monteringsbeslag og passende skruer (ikke inkluderet) til at fastgøre den sikkert.

Hvad gør jeg, hvis enheden ikke tænder?

Kontroller strømkablet og stikkontakten. Sørg for, at ledningen er korrekt tilsluttet til switchen. Hvis problemet fortsætter, kontakt TP-Link support.

Hvordan konfigurerer jeg en VLAN?

Få adgang til webgrænsefladen via en browser. Gå til sektionen VLAN og opret en ny VLAN ved at tildele et ID og vælge de relevante porte. Bekræft ændringerne.

Hvordan opdaterer jeg firmwaren?

Download den seneste firmware fra TP-Links hjemmeside. I administrationsgrænsefladen skal du gå til System Tools > Firmware Upgrade, vælge den downloadede fil og klikke på Upgrade. Afbryd ikke strømmen under opdateringen.

Hvilke kabler skal jeg bruge til forbindelserne?

Til RJ45-porte skal du bruge Ethernet-kabler af kategori 5e eller 6. Til SFP-moduler skal du bruge kompatible moduler (normalt 1 Gbps) og passende fiberoptik.

Hvad er garantien for dette produkt?

TP-Link tilbyder en begrænset garanti på denne switch. Den nøjagtige varighed varierer alt efter købsland. Se emballagen eller TP-Links hjemmeside for detaljer.

BRUGSANVISNING TLSL5428E TP-LINK

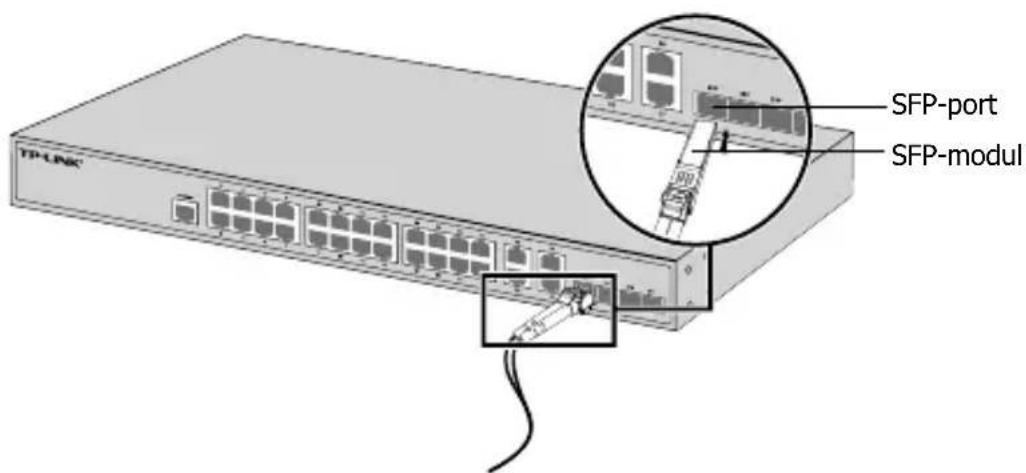

For svitsjer med SFP-porter, kan du koble en SFP-port til en SFP-modul. Hvis en SFP-mottaker er installert i et sport og har en gyldig kobling på porten, vil den tilknyttede RJ45-porten deaktiveres og ikke kunne brukes.

TF-LNK SFP-port SFP-modul

- Konsollport

For brytere med konsollport, kan du koble konsollporten til datamaskinen med konsollkabelen. Deretter kan du laste CLI for å administrere svitsjen.

For at installere enheden på skrivebordet, skal du følge trinene nedenfor:

1. Sæt enheden på en flad overflade, der er stærk nok til at bære hele vægten af enheden med alle beslag.
2. Fjern det selvklæbende papir fra undersiden af gummifødderne.
3. Vend enheden om og sæt de medfølgende gummifødder på de forsænkede områder nederst i hvert hjørne af enheden.

Fødder Undersiden af enheden Hak

- Skabsmontering

For at montere enheden i et skab, skal du følge vejledningen nedenfor:

1. Kontrollér jordforbindelsen og stabiliteten af skabet.

2. Fastgør de medfølgende skabsbeslag på hver side af enheden med de medfølgende skruer.

Skabsmonteringsbeslag Skruer TP-LMC

1. Når beslagene er fastgjort på enheden, skal du bruge passende skruer (medfølger ikke) til at fastgøre beslaget til skabet.

TPLINK Skab

Tilslutning

- Ethernet-port

Tilslut et Ethernet-port til computeren med et RJ45-kabel, som vist på følgende figur.

RJ45-kabel

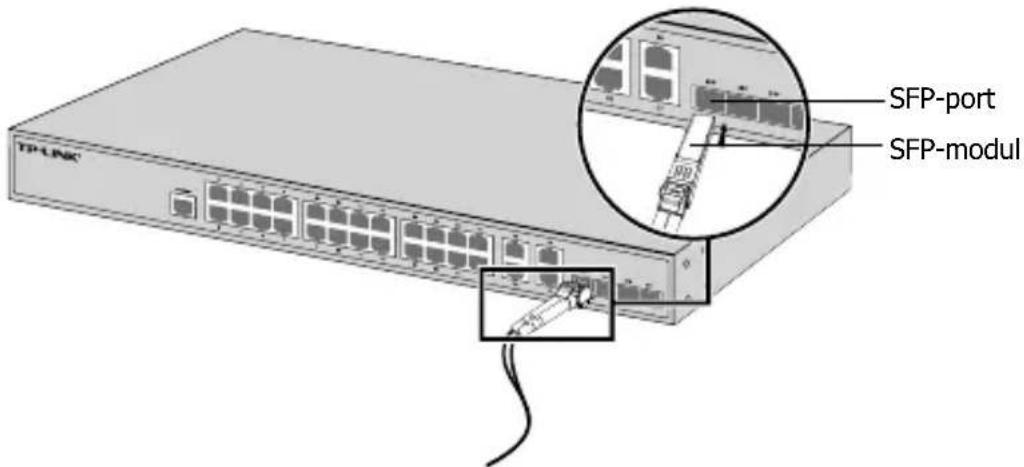

- SFP-port

For kontakter med SFP-porte kan du tilslutte et SFP-port til et SFP-modul. Hvis en SFP-transceiver er installeret i et stik og har et gyldigt link på porten, vil den tilknyttede RJ45-port bliver deaktiveret og kan ikke bruges.

TF-LINK SFP-port SFP-modul

- Konsolport

For kontakter med konsolport, kan du tilslutte konsolporten til din computer med konsolkablet. Derefter kan du indlæse CLI til at administrere kontakten.

Sæt hunstikket af den medfølgende netledning i enhedens strømstik og hanstikket i en stikkontakt.

- Konfigurer kontakten vha. brugergrænsefladen

1. Angiv IP-adressen på din PC på samme undernet som kontakten. IP-adressen er 192.168.0.x ("x" er et nummer fra 2 til 254); undernetmasken er 255.255.255.0.

2. Åbn en browser og indtast standard administrationsadressen http://192.168.0.1 i browserens adressefelt, og tryk derefter på tasten Enter.

3. Indtast admin for standard brugernavn og adgangskode med små bogstaver. Klik på Logon-knappen eller tryk på Enter.

4. Efter en vellykket login, kan du konfigurere kontakten på administrationssiden.

- Konfigurer kontakten ved hjælp af CLI (kun for Smart-kontakter og styrede kontakter)

Du kan logge på og få adgang til CLI'en for at styre kontakten. For detaljerede instruktioner om, hvordan du gør dette, henvises til CLI-vejledningen.

- Konfigurer kontakten vha. værktøjet (kun for Easy Smart-kontakter)

Du kan bruge Easy Smart konfigurationsværktøj til centralt at styre hele netværk af Easy Smart kontakter. For detaljerede instruktioner om, hvordan du gør dette, henvises til brugervejledningen.

Kurulum

- Masaüstü Kurulumu

Sikkerhedsinformation

• Du kan tænde/slukke for enheden ved at benytte Tænd/Sluk knappen. På produkter der ikke er udstyret med en Tænd/Sluk knap, er den eneste måde at afbryde enheden på, at udtrække ledningen eller adapteren til strømkilden. Den afbrudte enhed skal forblive klar til brug.
• Undlad at åbne enheden eller forsøge at reparere det. Du vil være udsat for højspænding eller andre risici. Hvis du åbner en forseglet komponent eller produkt(er) bortfalder garantien. Hvis du har brug for vedligeholdelse, bedes du kontakte os.
• Undlad at benytte enheden i nærheden af vand.

TP-LINK begrænset produktgaranti

Gælder kun TP-LINK mærkevarer.

DENNE GARANTI GIVER DIG SPECIFIKKE JURIDISKE RETTIGHEDER OG DU KAN HAVE ANDRE RETTIGHEDER SOM VARIERER FRA STAT TIL STAT (ELLER FRA LAND ELLER PROVINS).

INDENFOR LOVENS RAMMER ER GARANTIEN OG RETSMIDLERNE DER FREMGÅR ESKKLUSIVE OG I STEDET FOR ALLE ANDRE RETTIGHEDER, RETSMIDLER OG BETINGELSER.

TP-LINK garanterer at alle TP-LINK hardware produkter indeholdt i den originale emballage ikke er behæftede med fejl på materialer og håndværk såfremt de bruges efter hensigten og i overensstemmelse med TP-LINK's retningslinjer, indenfor en periode som afhænger af den lokale service, fra købsdatoen af den oprindelige slutbruger/køber.
