Type de produit	Commutateur réseau (switch)
Modèle	TL-SL5428E
Marque	TP-Link
Dimensions (L x P x H)	440 x 180 x 44 mm
Poids	2,5 kg
Alimentation	100-240 V CA, 50/60 Hz, prise secteur
Ports Ethernet	24 ports RJ45 10/100/1000 Mbps
Emplacements SFP	4 slots SFP (gigabit)
Port console	1 port console RJ45 (pour gestion CLI)
Type de gestion	Smart switch : interface Web et CLI
Adresse IP par défaut	192.168.0.1
Identifiants par défaut	admin / admin
Fonctions principales	VLAN, QoS, IGMP snooping, agrégation de liens, gestion de bande passante
Installation	Sur bureau (pieds caoutchouc) ou en rack 19 pouces (équerres fournies)
Configuration réseau	Nécessite un ordinateur dans le même sous-réseau (192.168.0.x)
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de solvants.
Sécurité	Ne pas démonter, ne pas exposer à l'eau. Débrancher pour mise hors tension.
Pièces détachées et réparabilité	Non réparable par l'utilisateur. Contacter le support TP-Link pour toute panne.
Garantie	Garantie limitée TP-Link (durée variable selon pays)
Normes	CE, RoHS

FOIRE AUX QUESTIONS - TLSL5428E TP-LINK

Comment connecter le commutateur à mon réseau ?

Branchez un câble Ethernet de votre routeur ou modem à l'un des ports RJ45 du commutateur. Connectez ensuite vos appareils (ordinateurs, imprimantes) aux autres ports. Assurez-vous que le commutateur est sous tension.

Comment accéder à l'interface d'administration ?

Ouvrez un navigateur Web et saisissez l'adresse IP par défaut http://192.168.0.1. Connectez-vous avec le nom d'utilisateur admin et le mot de passe admin.

Quel est l'adresse IP par défaut du commutateur ?

L'adresse IP par défaut est 192.168.0.1 avec un masque de sous-réseau 255.255.255.0.

Comment réinitialiser le mot de passe ?

Si vous avez oublié le mot de passe, vous pouvez réinitialiser le commutateur aux paramètres d'usine en maintenant enfoncé le bouton Reset (situé sur le panneau avant) pendant environ 10 secondes. Les identifiants reviendront à admin/admin.

Puis-je monter ce commutateur en rack ?

Oui, le commutateur est conçu pour un montage en rack 19 pouces. Utilisez les équerres de montage fournies et les vis adaptées (non incluses) pour le fixer solidement.

Que faire si l'appareil ne s'allume pas ?

Vérifiez le câble d'alimentation et la prise électrique. Assurez-vous que le cordon est bien branché au commutateur. Si le problème persiste, contactez le support TP-Link.

Comment configurer un VLAN ?

Accédez à l'interface Web via un navigateur. Allez dans la section VLAN et créez un nouveau VLAN en attribuant un ID et en sélectionnant les ports concernés. Validez les modifications.

Comment mettre à jour le firmware ?

Téléchargez le dernier firmware depuis le site de TP-Link. Dans l'interface d'administration, allez dans System Tools > Firmware Upgrade, sélectionnez le fichier téléchargé et cliquez sur Upgrade. Ne coupez pas l'alimentation pendant la mise à jour.

Quels câbles utiliser pour les connexions ?

Pour les ports RJ45, utilisez des câbles Ethernet de catégorie 5e ou 6. Pour les modules SFP, utilisez des modules compatibles (généralement 1 Gbps) et de la fibre optique adaptée.

Quelle est la garantie de ce produit ?

TP-Link offre une garantie limitée sur ce commutateur. La durée exacte varie selon le pays d'achat. Consultez l'emballage ou le site TP-Link pour les détails.

MODE D'EMPLOI TLSL5428E TP-LINK

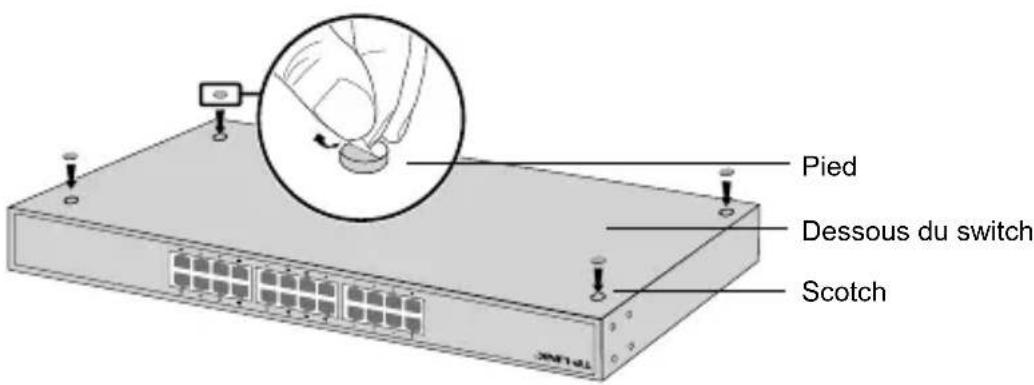

Pour installer le switch sur un bureau, suivre les étapes suivantes :

1. Poser le switch sur une surface plane suffisamment résistante pour supporter le poids du switch et des câbles qui y seront connectés.
2. Ôter les protection présentes sur les adhésifs des pieds caoutchouc fournis
3. Retourner le switch et disposer les pieds aux emplacements en creux situés aux quatre coins de l'appareil.

Pied Dessous du switch Scotch

- Installation en rack

Pour installer le switch dans un rack, suivre les étapes suivantes :

1. Vérifier la mise à la terre et la stabilité du rack.

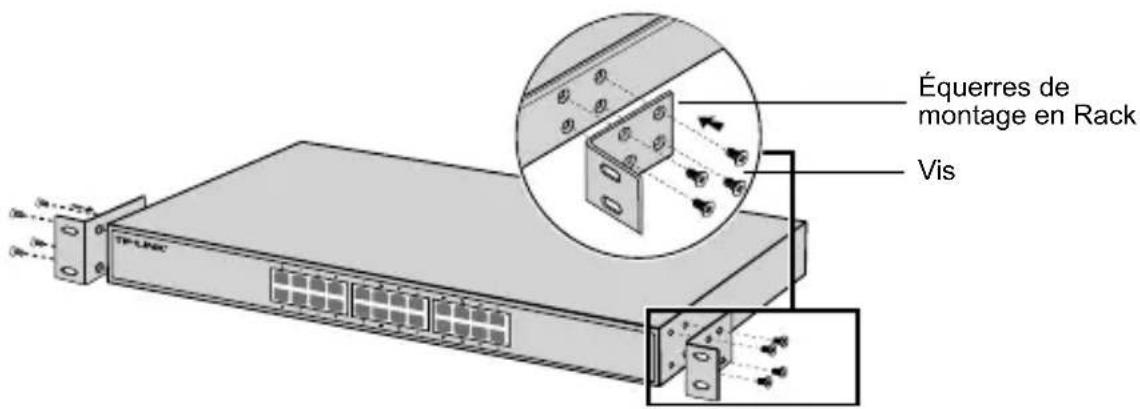

2. Fixer les équerres de montage de chaque côté du switch à l'aide des vis fournies.

Équerres de montage en Rack Vis TP-Link

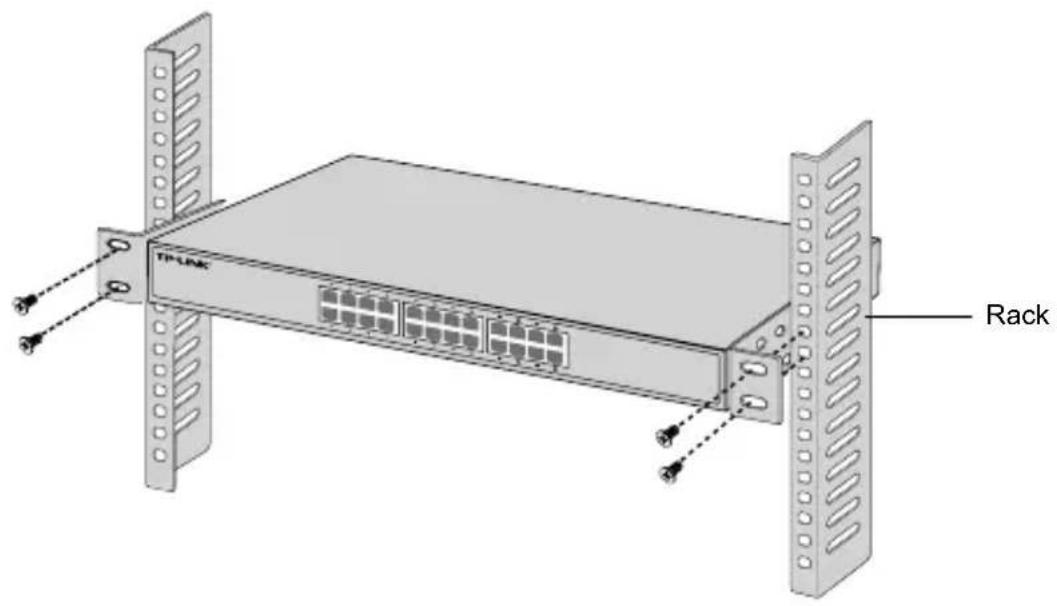

1. Après avoir fixé les équerres au switch, utiliser les boulons (non fournis) adéquats pour fixer le switch au rack.

TP-LINK Rack

Connexion

- Port Ethernet

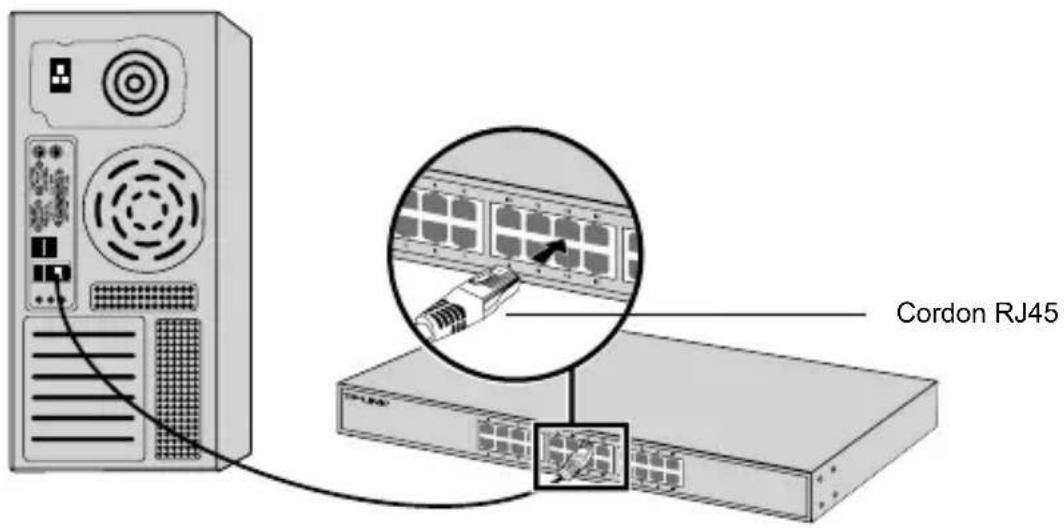

Connector un cordon Ethernet à un port RJ45 du switch comme indiqué dans l'illustration suivante.

Cordon RJ45

- Emplacement SFP

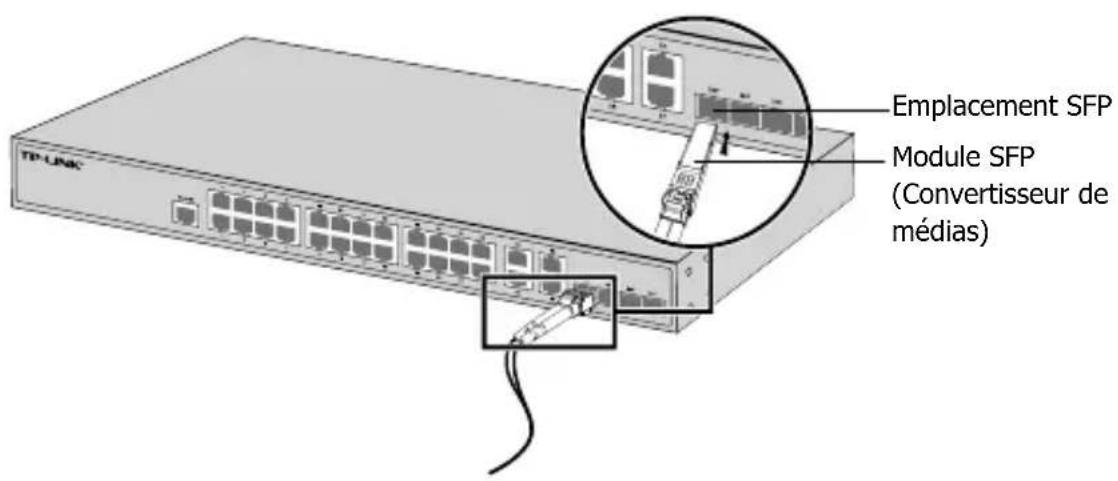

Pour les switches pourvus d'emplacements SFP, vous pouvez connecter un module SFP à l'un de ces ports.

TP-UNK Emplacement SFP Module SFP (Convertisseur de médias)

- Port console

Pour les switches équipés d'un port console, vous pouvez relier ce dernier à un ordinateur à l'aide du cordon console fourni. Vous pouvez ensuite accéder à l'interface de commande en ligne (CLI) pour administrer le switch.

- Mettre sous tension

Connector le connecteur femelle du cordon fourni dans la prise du switch, connecter ensuite la prise mâle à une prise électrique.

1. Définissez l'adresse IP de votre ordinateur dans le même sous-réseau que celui du switch. L'adresse IP doit être de type 192.168.0.x (avec x comprise entre 2 et 254) ; le masque de sous-réseau étant 255.255.255.0.
2. Ouvrez un navigateur Internet et saisissez l'adresse d'administration par défaut du switch ; http://192.168.0.1 dans le champ dédié puis appuyez sur la touche Entrée.
3. Saisir admin en minuscules, dans les champs User Name (Nom d'utilisateur) et Password (Mot de passe). Cliquez ensuite sur le bouton Login (Se connecter) ou pressez la touche Entrée.
4. Après vous être authentifié avec succès, vous pouvez configurer votre switch depuis son interface d'administration.

- Configurer le switch via son interface en ligne de commande (CLI ; ne concerne que les switches administrables et Smart)

Vous pouvez vous connecter au switch et accéder à son interface CLI pour l'administrer. Pour des instructions détaillées référez vous au Guide de l'interface de commande en ligne.

- Configurer le switch en utilisant l'utilitaire dédié (Uniquement pour les Easy Smart Switches)

Vous pouvez utiliser l'utilitaire de configuration pour administrer de façon centralisée vos réseaux constitués d'Easy Smart Switches. Pour des instructions détaillées merci de vous référer au guide d'utilisation de l'utilitaire.

Installazione

Informations de sécurité

• Quand un appareil possède un interrupteur de mise sous/hors tension, cet interrupteur est l'une des possibilités de mettre l'appareil hors tension. Pour les appareils dépourvus d'interrupteur de mise sous/hors tension, l'unique possibilité de les mettre hors tension est de déconnecter leur cordon ou transformateur d'alimentation de la source électrique. Ce cordon ou le transformateur d'alimentation doit impérativement rester accessible.
• Ne pas démonter cet appareil ou tenter de le réparer, cela pourrait vous exposer à des hautes tensions électriques ou à d'autres risques. Démonter un composant scellé ou un appareil scellé annulerait aussitôt sa garantie. Pour toute réparation merci de vous adresser à nous.
• Ne pas utiliser cet appareil à proximité d'eau.

Garantie limitée TP-LINK

Concerne les produits de marque TP-LINK uniquement.

CETTE GARANTIE VOUS DONNE DES DROITS SPECIFIQUES, ET VOUS POUVEZ AVOIR D'AUTRES DROITS QUI PEUVENT VARIER D'UN ETAT, D'UN PAYS OU D'UNE PROVINCE A UNE AUTRE.

DANS LES LIMITES DU DROIT LOCAL, CETTE GARANTIE ET LES VOIES DE RECOURS SONT EXCLUSIVES ET REMPLACENT TOUT AUTRES GARANTIES RECOURS ET CONDITIONS.

TP-LINK garanti les matériels marqués TP-LINK, conditionnés dans un emballage original : contre les défauts matériels et les malfaçons, s'ils sont utilisés normalement et selon les prescriptions de TP-LINK, pour une durée : inscrite sur l'emballage du produit ; à compter de la date d'achat par l'utilisateur final.
