TLSL5428E - Strömbrytare TP-LINK - Gratis bruksanvisning och manual

Produkttyp	Nätverksswitch (switch)
Modell	TL-SL5428E
Märke	TP-Link
Dimensioner (L x D x H)	440 x 180 x 44 mm
Vikt	2,5 kg
Strömförsörjning	100-240 V AC, 50/60 Hz, vägguttag
Ethernet-portar	24 RJ45-portar 10/100/1000 Mbps
SFP-platser	4 SFP-platser (gigabit)
Konsolport	1 RJ45-konsolport (för CLI-hantering)
Hanteringstyp	Smart switch: webbgränssnitt och CLI
Standard IP-adress	192.168.0.1
Standardinloggning	admin / admin
Huvudfunktioner	VLAN, QoS, IGMP snooping, länkaggregation, bandbreddshantering
Installation	På skrivbord (gummifötter) eller i 19-tums rack (medföljande monteringsvinklar)
Nätverkskonfiguration	Kräver en dator i samma undernät (192.168.0.x)
Underhåll och rengöring	Rengör med en mjuk, torr trasa. Använd inte lösningsmedel.
Säkerhet	Demontera inte, utsätt inte för vatten. Koppla ur för att stänga av.
Reservdelar och reparerbarhet	Kan inte repareras av användaren. Kontakta TP-Link support vid fel.
Garanti	TP-Links begränsade garanti (varierar beroende på land)
Standarder	CE, RoHS

Vanliga frågor - TLSL5428E TP-LINK

Hur ansluter jag switchen till mitt nätverk?

Anslut en Ethernetkabel från din router eller modem till en av RJ45-portarna på switchen. Anslut sedan dina enheter (datorer, skrivare) till de andra portarna. Kontrollera att switchen är strömförsörjd.

Hur kommer jag åt administrationsgränssnittet?

Öppna en webbläsare och ange standard IP-adress http://192.168.0.1. Logga in med användarnamnet admin och lösenordet admin.

Vad är switchens standard IP-adress?

Standard IP-adress är 192.168.0.1 med nätmask 255.255.255.0.

Hur återställer jag lösenordet?

Om du har glömt lösenordet kan du återställa switchen till fabriksinställningarna genom att hålla in Reset-knappen (på frontpanelen) i cirka 10 sekunder. Inloggningsuppgifterna återgår till admin/admin.

Kan jag montera denna switch i ett rack?

Ja, switchen är designad för montering i 19-tums rack. Använd de medföljande monteringsvinklarna och lämpliga skruvar (ingår ej) för att fästa den ordentligt.

Vad gör jag om enheten inte startar?

Kontrollera strömkabeln och eluttaget. Se till att sladden är ordentligt ansluten till switchen. Om problemet kvarstår, kontakta TP-Link support.

Hur konfigurerar jag ett VLAN?

Gå till webbgränssnittet via en webbläsare. Gå till avsnittet VLAN och skapa ett nytt VLAN genom att tilldela ett ID och välja berörda portar. Bekräfta ändringarna.

Hur uppdaterar jag firmware?

Ladda ner den senaste firmware från TP-Links webbplats. I administrationsgränssnittet, gå till System Tools > Firmware Upgrade, välj den nedladdade filen och klicka på Upgrade. Stäng inte av strömmen under uppdateringen.

Vilka kablar ska jag använda för anslutningarna?

För RJ45-portar, använd Ethernet-kablar av kategori 5e eller 6. För SFP-moduler, använd kompatibla moduler (vanligtvis 1 Gbps) och lämplig fiberoptik.

Vad är garantin för denna produkt?

TP-Link erbjuder en begränsad garanti på denna switch. Den exakta varaktigheten varierar beroende på inköpsland. Se förpackningen eller TP-Links webbplats för detaljer.

BRUKSANVISNING TLSL5428E TP-LINK

För att installera enheten på datorn, följ stegen nedan:

1. Ställ in enheten på en plan yta tillräckligt stark för att stödja hela vikten inklusive alla beslag.
2. Ta bort självhäftande papper från gummifötterna.

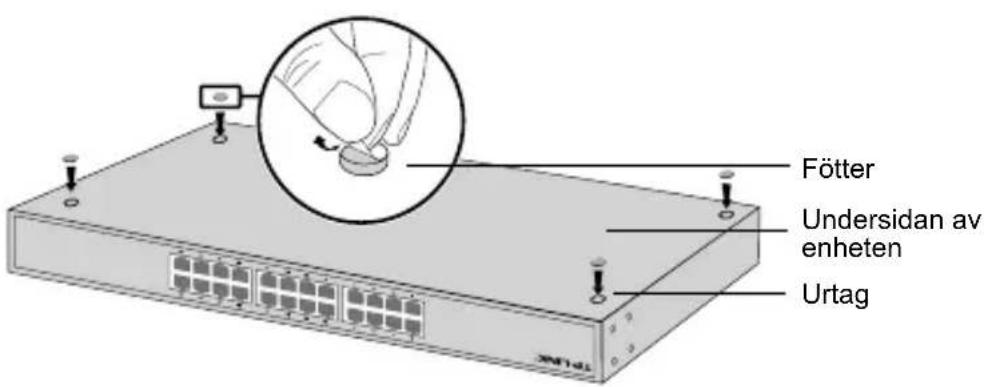

3. Vänd enheten och fäst de medföljande gummifötterna på de infällda ytorna på botten vid varje hörn.

Fötter Undersidan av enheten Urtag

- Rackinstallation

För att installera enheten i ett rack, följ instruktionerna nedan:

1. Kontrollera jordning och stabiliteten av racket.

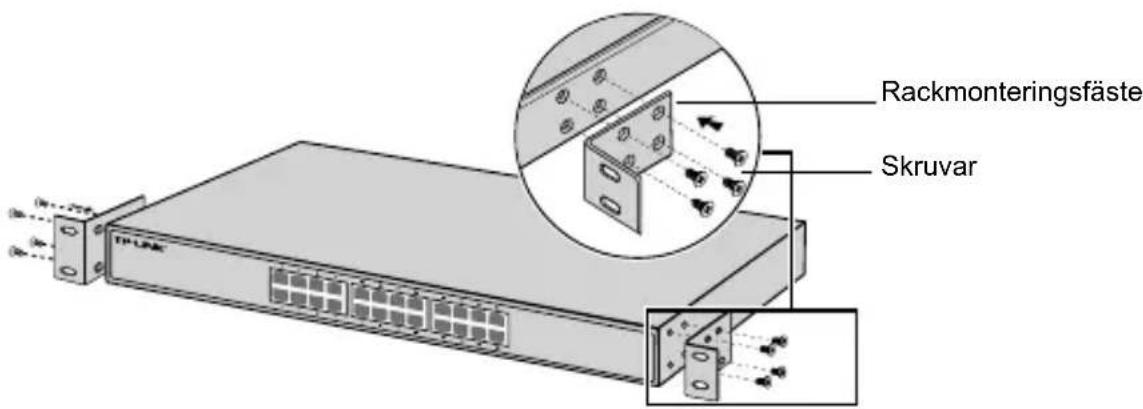

2. Fäst de medföljande rackmonteringsfästena på vardera sidan av enheten med medföljande skruvar.

Rackmonteringsfäste Skruvar

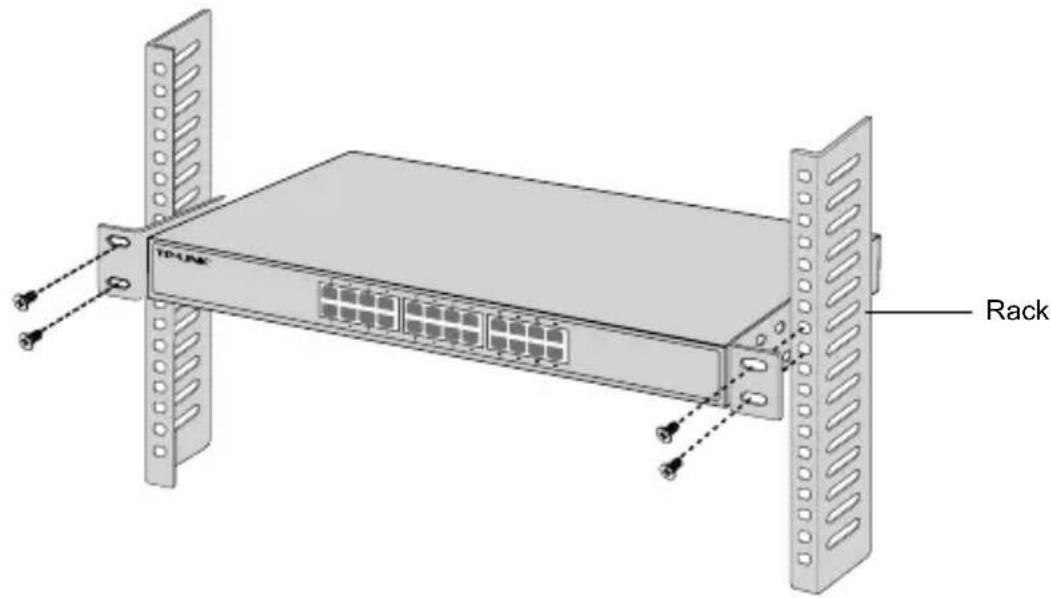

1. Efter att konsolerna är fästade i enheten använd lämpliga skruvar (medföljer ej) för att låsa fästena till racket.

T4L6K Rack

Anslutning

- Ethernet-port

Anslut en Ethernet-port av övergången till datorn med RJ45-kabel som följande bild visas.

RJ45-kabel

- SFP-port

För switchar med SFP-portar kan du ansluta en SFP-port till en SFP-modul. Om en SFP transceiver är installerad i ett spår och har en giltig länk på porten, kommer den associerade RJ45-port att inaktiveras och kan inte användas.

TF-LINK SFP-port SFP-module

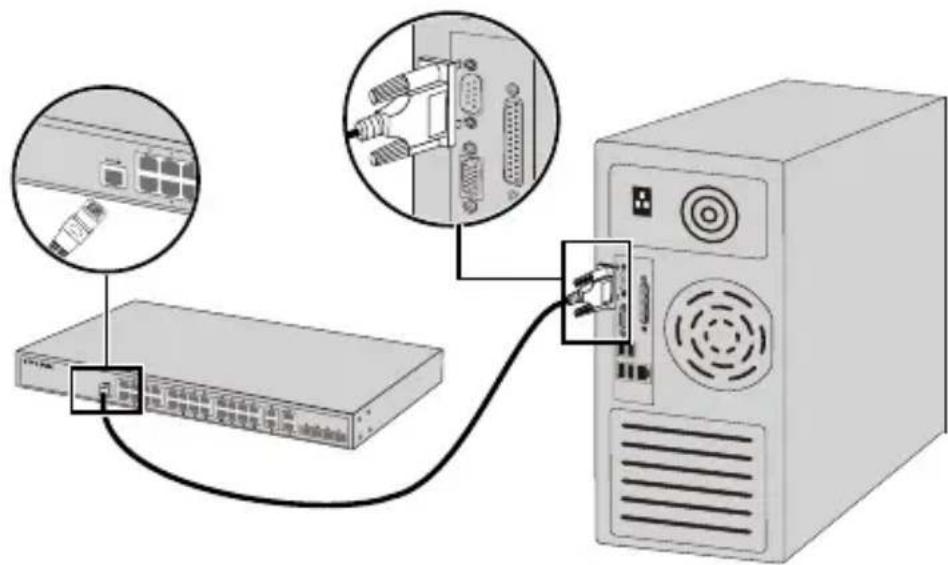

- Konsolport

För switchar med konsolport, kan du ansluta konsolporten till datorn genom konsolkabeln. Ladda sedan CLI för att administrera switchen.

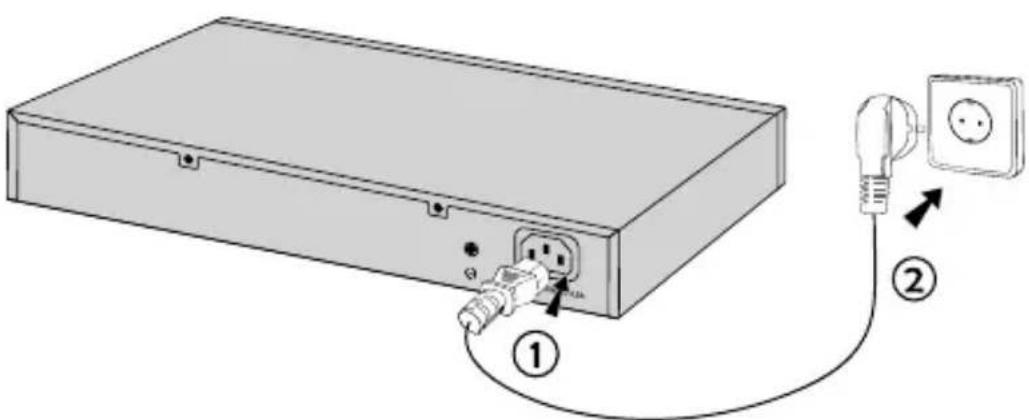

Anslut honkontakten av den medföljande nätsladden i eluttaget på enheten, och han-kontakten i ett eluttag.

- Konfigurera Switch med hjälp av GUI

1. Ställ in IP-adressen till din dator i samma subnät av växeln. IP-adressen är 192.168.0.x ("x" är vilket tal som helst från 2 till 254); nätmasken är 255.255.255.0.
2. Öppna en webbläsare och skriv in standard administrationsadress http://192.168.0.1 i adressfältet i webbläsaren och tryck sedan på Enter.
3. Ange admin som är standard användarnamn och lösenord, båda med små bokstäver. Klicka sedan på knappen Logga in eller tryck på Enter.
4. Efter en lyckad inloggning kan du konfigurera switchen via administrationssidan.

- Konfigurera Switch med hjälp av CLI (Endast för smarta switchar och kontrollerade switchar)

Du kan logga in till switchen och få åtkomst till CLI för att adminsitrera switchen. För detaljerade instruktioner om hur man gör detta, hänvisas till CLI Guide.

- Konfigurera Switchen med hjölp av Utility (Endast för Easy smarta switchar)

Du kan använda Easy Smart Configuration Utility att centralt hantera hela nätverk av Easy smarta switchar. För detaljerade instruktioner om hur man gör detta, se Utility användarhandboken.

Montering

- Skrivebordsmontering

• Om en produkt har en strömbrytare (power on/off) är det ett av sätten att stänga av produkten. Produkter som inte har strömbrytare kan enbart stängas av genom att koppla från produkten eller nätadaptern från strömkällan. Den frånkopplade enheten ska fortsätta vara driftsklar.
• Försök inte öppna produkten eller utföra service på den, det kan utsätta dig för farlig spänning eller andra risker. Att öppna en försluten komponent eller produkt upphäver garantin. Kontakta oss för service.
• Använd inte produkten nära vatten.

TP-LINK begränsad produktgaranti

Enbart för produkter av märket TP-LINK.

DEN HÄR GARANTIN GER DIG SPECIFIKA FORMELLA RÄTTIGHETER OCH DU KAN HA ANDRA RÄTTIGHETER SOM VARIERAR FRÅN LAND TILL LAND (ELLER STAT ELLER PROVINS).

I DEN OMFATTNING SOM LOKALA LAGAR TILLÅTER ÄR DENNA GARANTI OCH GOTTGÖRANDEN EXKLUSIVA OCH I STÄLLET FÖR ALLA ANDRA GARANTIER, GOTTGÖRANDEN OCH VILLKOR.

TP-LINK garanterar maskinvara av märket TP-LINK i sin originalförpackning mot defekter i material eller sammansättning vid normal användning enligt TP-LINKs riktlinjer och under en period beroende på lokal underhållsservice baserat från ursprungliga inköpsdatumet för slutanvändaren.
