Ürün Türü	Ağ Anahtarı (switch)
Model	TL-SL5428E
Marka	TP-Link
Boyutlar (G x D x Y)	440 x 180 x 44 mm
Ağırlık	2,5 kg
Güç Kaynağı	100-240 V AC, 50/60 Hz, fişli güç kablosu
Ethernet Portları	24 adet RJ45 10/100/1000 Mbps port
SFP Yuvaları	4 adet SFP yuvası (gigabit)
Konsol Portu	1 adet RJ45 konsol portu (CLI yönetimi için)
Yönetim Türü	Smart switch: Web arayüzü ve CLI
Varsayılan IP Adresi	192.168.0.1
Varsayılan Kullanıcı Adı ve Şifre	admin / admin
Ana Fonksiyonlar	VLAN, QoS, IGMP Snooping, Bağlantı Toplama, Bant Genişliği Yönetimi
Kurulum	Masa üstü (kauçuk ayaklar) veya 19 inç rafa montaj (braketler dahil)
Ağ Yapılandırması	Aynı alt ağda (192.168.0.x) bir bilgisayar gerektirir
Bakım ve Temizlik	Yumuşak ve kuru bir bezle temizleyin. Çözücü kullanmayın.
Güvenlik	Sökmeyin, suya maruz bırakmayın. Enerjiyi kesmek için fişi çekin.
Yedek Parçalar ve Onarılabilirlik	Kullanıcı tarafından onarılamaz. Herhangi bir arıza için TP-Link desteği ile iletişime geçin.
Garanti	TP-Link Sınırlı Garantisi (süre ülkeye göre değişir)
Standartlar	CE, RoHS

Sık sorulan sorular - TLSL5428E TP-LINK

Anahtarı ağıma nasıl bağlarım?

Yönlendiricinizden veya modeminizden bir Ethernet kablosunu anahtarın RJ45 portlarından birine takın. Ardından cihazlarınızı (bilgisayarlar, yazıcılar) diğer portlara bağlayın. Anahtarın güç aldığından emin olun.

Yönetim arayüzüne nasıl erişirim?

Bir web tarayıcısı açın ve varsayılan IP adresini http://192.168.0.1 girin. Kullanıcı adı admin ve şifre admin ile oturum açın.

Anahtarın varsayılan IP adresi nedir?

Varsayılan IP adresi 192.168.0.1 ve alt ağ maskesi 255.255.255.0'dır.

Şifreyi nasıl sıfırlarım?

Şifreyi unuttuysanız, anahtarı fabrika ayarlarına sıfırlamak için ön paneldeki Sıfırla düğmesine yaklaşık 10 saniye basılı tutun. Kullanıcı bilgileri admin/admin olarak dönecektir.

Bu anahtarı rafa monte edebilir miyim?

Evet, anahtar 19 inç raf montajı için tasarlanmıştır. Sağlam bir şekilde sabitlemek için verilen montaj braketlerini ve uygun vidaları (dahil değildir) kullanın.

Cihaz açılmazsa ne yapmalıyım?

Güç kablosunu ve elektrik prizini kontrol edin. Kabloyu anahtara iyice taktığınızdan emin olun. Sorun devam ederse TP-Link desteği ile iletişime geçin.

VLAN nasıl yapılandırılır?

Bir tarayıcı üzerinden web arayüzüne erişin. VLAN bölümüne gidin ve bir ID atayıp ilgili portları seçerek yeni bir VLAN oluşturun. Değişiklikleri onaylayın.

Donanım yazılımı nasıl güncellenir?

En son donanım yazılımını TP-Link sitesinden indirin. Yönetim arayüzünde Sistem Araçları > Donanım Yazılımı Yükseltme bölümüne gidin, indirilen dosyayı seçin ve Yükselt'e tıklayın. Güncelleme sırasında gücü kesmeyin.

Bağlantılar için hangi kablolar kullanılmalıdır?

RJ45 portları için Kategori 5e veya 6 Ethernet kabloları kullanın. SFP modülleri için uyumlu modüller (genellikle 1 Gbps) ve uygun fiber optik kablo kullanın.

Bu ürünün garantisi nedir?

TP-Link bu anahtar için sınırlı garanti sunar. Tam süre satın alma ülkesine göre değişir. Ayrıntılar için ambalajı veya TP-Link web sitesini kontrol edin.

KULLANIM KILAVUZU TLSL5428E TP-LINK

Cihazı masaüstüne kurmak için lütfen aşağıdaki adımları izleyin:

1. Cihazı, bütün parçalarıyla birlikte cihazın bütün ağırlığını taşıyabilecek kadar sabit ve düz bir zemin üzerine yerleştirin.
2. Lastik ayaklardan yapışkanlı koruyucu kağıtları çıkarın.

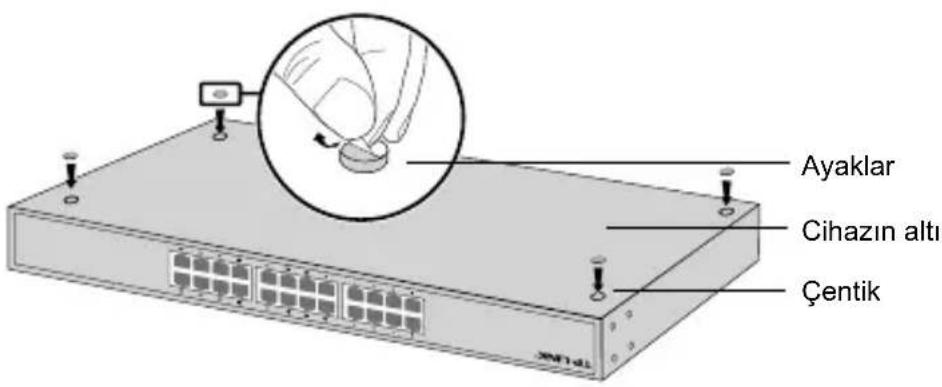

3. Cihazı çevirin ve cihazın her bir köşesinin altındaki girintili alanlara size sağlanan lastik ayakları takın.

Ayaklar Cihazın altı Çentik

- Raf Kurulumu

Cihazı rafa monte etmek için aşağıda tanımlanan talimatları izleyin:

1. Rafın temelini ve sabitliğini kontrol edin.
2. Sağlanan vidalar ile cihazın her bir tarafına raf montajını sağlamlaştırın.

Raf Montaji Desteği Vida

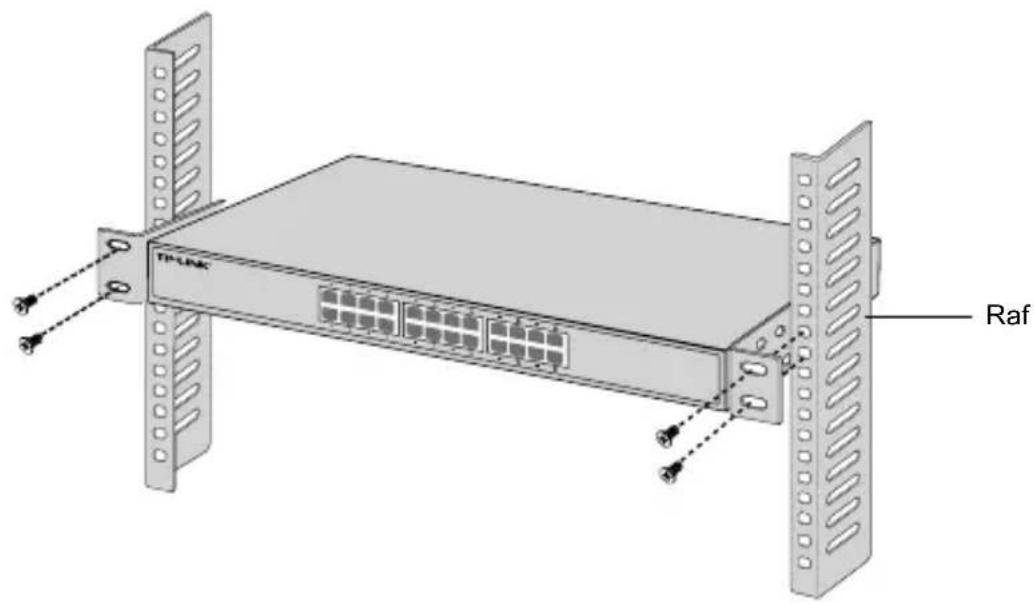

1. Destekler cihaza takıldıktan sonra, rafa sabitlemek için uygun vidalar (beraberinde gelen vidalar değil) kullanın.

TI-PINK Raf

Bağlantı

- Ethernet Portu

Switch'in Ethernet portunu RJ45 kablosu ile bilgisayara aşağıdaki şekilde gösterildiği gibi bağlayın.

RJ45 Kablo

- SFP Portu

SFP portlu switch'ler için, SFP portunu SFP modülüne bağlayabilirsiniz. Eğer switch'te SFP alıcı-verici bir modül takılıysa ve port üzerinde bir bağlantı varsa, ilgili RJ45 portu devre dışı kalacaktır ve kullanılamayacaktır.

TF-LINK SFP Portu SFP Modülü

- Konsol Portu

Konsol portuna sahip switch'lerde, konsol kablosu kullanarak bilgisayarınız ile konsol portuna bağlanabilirsiniz. Ardından. switch'i yönetmek için CLI arayüzüne erişebilirsiniz.

Ürünle birlikte gelen güç kablosunu kullanarak cihaza enerji sağlayınız.

- Switch'i GUI kullanarak Yapılandırma

1. Bilgisayarınızın IP adresini switch ile aynı alt ağda olacak şekilde belirleyin. IP adresi 192.168.0.x'dır. (x değeri 2 ila 254 arasında herhangi bir sayıdır.); Alt Ağ Maskesi 255.255.255.0 'dır.
2. Bir web tarayıcısı açın ve tarayıcının adres alanına varsayılan yönetim adresi olan http://192.168.0.1'i yazın ve Enter tuşuna basın.
3. Varsayılan User Name (Kullanıcı Adı) ve Password (Şifre)'si için admin kelimesini girin. Kullanıcı Adı ve Şifre'nin tamamı küçük harflerden oluşmaktadır. Sonrasında Login (Oturum Aç) butonuna tıklayın veya Enter tuşuna basın.
4. Arayüze başarılı bir şekilde giriş yaptıktan sonra, yönetim sayfasından switch'i yapılandırabilirsiniz.

- Switch'i CLI Arayüzü Üzerinden Yapılandırma (Sadece Akıllı Switch'ler ve Yönetilebilir Switch'ler İçindir)

Switch üzerinde oturum açabilir ve switch'i yönetmek için CLI arayüzüne erişebilirsiniz. Nasıl yapacağınıza dair daha detaylı bilgi için lütfen CLI Kılavuzuna bakınız.

- Swi tch'i Yardımcı Ya zıl im İle Ya pılan dırm a (Sadece Kolay Akıllı Switch'ler içindir.)

Easy Smart Switch'lerin bütün ağlarını merkezi olarak yönetmek için Easy Smart Yapılandırma Yardımcı Uygulamasını kullanabilirsiniz. Nasıl yapacağınıza dair daha detaylı bilgi için lütfen Yardımcı Yazılım Kullanıcı Kılavuzuna bakınız.

Deutsch

Sicherheitsinformation

• Cihazın açma/kapama düğmesi varsa, bu cihazı açma/kapama işlemi için kullanılabilecek yollardan biridir. Açma/Kapama düğmesi olmayan ürünler için, cihazı kapatmak için güç adaptörü ile bağlantısının kesilmesi gerekmektedir. Bağlantısı kesilen cihaz yeniden takıldığında çalışır durumda olmalıdır.
• Cihazın içini açmaya veya tamir etmeye çalışmayınız, zira yüksek voltaj ve diğer risklere maruz kalabilirsiniz. Kapalı bir ürünün veya ürün aksesuarının yetkili olmayan kişilerce açılması önerilmez ve bu işlem cihazı garanti dışı bırakacaktır. Ürününüz hakkında servis hizmeti için, lütfen bizlerle irtibata geçiniz.
• Ürünü sıvı ortamların yakınında çalıştırmayınız.

TP-LINK Limitli Ürün Garantisi

Yanlız TP-LINK Marka Ürünler için.

BU GARANTI SİZE ÇEŞİTLİ KANUNİ HAKLAR SAĞLAR, AYRICA YEREL UYGULAMALARDA (ÜLKE/EYALET) BÖLGE BAZINDA FARKLI HAKLARA DA SAHİP OLUNABİLİR.

İŞBU GARANTI BELGESİ VE YAPTIRIMLAR TAMAMEN ÖZELDİR VE YEREL KANUNLARIN BELİRTTİĞİ ÖLÇÜLER ÇERÇEVESİNDE DİĞER GARANTI BELGELERİ VEYA YAPTIRIMLARİN YERİNE GEÇMEKTEDİR.

TP-LINK, original kutu içerisinde yer alan TP-LINK markasına ait donanım ürününün, TP-LINK kılavuzlarında belirtildiği şekilde normal kullanımı durumunda son kullanıcıının satın aldığı tarihten itibaren yerel makamların uygun gördüğü ve yasalarda belirtilen süre boyunca işçilik veya kullanılan parçalar sebebiyle arızalanmayacağını taahhüt eder.
